18层住宅楼主体脚手架施工方案本文主要介绍18层住宅楼主体脚手架的施工方案，包括施工组织设计、脚手架选型与搭设、安全措施等。
一、施工组织设计：1.组织人员：成立专门的脚手架施工队伍，包括脚手架工、安全员和监理人员等，确保施工队伍有足够的经验和技术能力。
2.施工计划：根据建筑结构设计和施工进度，编制详细的施工计划，明确施工序列和工期安排，确保施工进度和质量。
3.材料准备：根据设计要求和施工方案，提前准备好需要的脚手架材料，并对材料进行检查和验收，确保质量和数量符合要求。
二、脚手架选型与搭设：1.选型：根据建筑结构和工程要求，选择合适的脚手架类型。
一般情况下，多层住宅楼可选择悬挑式脚手架或立杆式脚手架。
2.搭设：按照设计要求和施工图纸，合理布置脚手架支架位置和高度。
首先搭设外围脚手架，再逐层向上搭设内部脚手架，确保整个主体部分都能得到覆盖。
3.连接与固定：脚手架的连接部件采用脚手架专用配件，严格按照连接图纸进行连接，确保脚手架的整体稳定和可靠性。
在施工过程中，要定期检查脚手架连接件的紧固情况，及时进行固定和调整。
三、安全措施：1.建立安全制度：制定详细的安全操作规程，明确脚手架安装和拆除的步骤和要求，确保操作人员按规定进行操作。
2.安全培训：对脚手架操作人员进行安全教育和培训，提高其安全意识和技能水平。
3.安全防护设施：搭设脚手架时，按照要求设置脚手架安全带、安全网等，减少人员高空坠落的事故发生。
4.定期检查与维护：定期巡查脚手架的使用情况，检查连接件的稳固性和脚手架的垂直度，如有问题及时维修和更换。
5.风险评估与控制：根据当地的气象条件和楼层高度，进行风险评估，并采取相应的措施，如加固脚手架结构、附加风向告警设备等，确保在风力较大的情况下仍能安全使用脚手架。
四、质量控制：1.材料检查：对脚手架材料的质量进行检查和验收，确保材料符合国家标准和工程要求。
2.施工质量检验：在搭设脚手架的过程中，进行各个节点的质量检验，包括脚手架支架的稳固性、连接件的牢固性、脚手架平整度等。
本工程为某住宅楼项目，建筑层数为18层，总高度为52.80m，总建筑面积为10801.13平方米。
本工程采用双排脚手架施工，以确保施工安全和施工质量。
二、施工设备1. 材料：采用48×3.5mm的普通钢管，用作立杆和斜杆时长度以4-6米为宜，用作小横杆以1.3米左右为宜，且钢管上严禁打孔。
连接扣件要符合材质要求，脚手板选用木脚手板厚度50mm，每块重量不大于30kg。
根底混凝土强度等级为C25。
2. 作业条件：搭设方案经批准并向作业人员进行详细交底，对各种原材料进行验收，不合格的不准使用，合格的配件要按品种、规格堆放整齐，平稳且场地不得积水，搭设位置的场地要清理、平整。
三、脚手架搭设1. 工艺流程：场地平整夯实浇注砼准备工作检查定位、放线纵向扫地杆立杆横向扫地杆大横杆小横杆连墙杆剪力杆铺脚手板垫底托扎防护栏杆扎平网扎立网。
2. 搭设要求：（1）根底：采用20cm砼板带，浇筑根底前，首先将根底处的土挖出，并进行夯实，方可进行浇筑。
浇筑完成后在板带上铺设木板，其中靠近挑檐局部的外排架体需铺设两层木板。
（2）从室外地坪起，设置三排脚手架，最里排搭至挑檐底部。
（3）立杆：立杆间距不大于1.5m，高度每增加1.5m，立杆底部应加设一道扫地杆。
（4）横杆：大横杆间距不大于1.2m，小横杆间距不大于0.9m。
（5）连墙杆：连墙杆间距不大于6m，采用扣件连接。
（6）脚手板：脚手板铺设应平整，间距不大于0.2m。
（7）防护栏杆：防护栏杆高度不小于1.2m，间距不大于1.5m。
（8）平网：平网应设置在脚手架外侧，采用网眼不大于100mm的钢丝网。
四、安全管理及防护措施1. 施工前对作业人员进行安全技术交底，确保作业人员了解施工过程中的安全注意事项。
2. 定期检查脚手架的搭设质量和使用情况，发现问题及时整改。
3. 设置安全警示标志，提醒作业人员注意安全。
4. 对高空作业人员进行专项培训，确保其具备高空作业技能。
本工程为某住宅小区的里外手脚架工程施工，包括主体结构施工、装饰装修施工以及室外附属工程等。
施工区域位于小区内，占地面积约10000平方米，建筑高度约30米，层数为18层，结构类型为剪力墙结构。
二、施工方案1. 施工准备（1）组织机构：成立里外手脚架施工领导小组，负责协调、监督和指导施工。
（2）材料准备：按照设计要求，提前准备好手脚架材料、扣件、螺栓等，并确保材料质量合格。
（3）人员培训：对施工人员进行安全教育和技能培训，确保其具备相应的施工技能。
2. 施工工艺（1）里手脚架施工：1）根据施工图纸，合理布置里手脚架的架设位置，确保结构稳定。
2）按照设计要求，采用扣件式钢管脚手架，按层分段搭设。
3）在搭设过程中，注意手脚架的垂直度、水平度和斜撑稳定性，确保结构安全。
4）手脚架搭设完成后，进行验收，合格后方可进行主体结构施工。
（2）外手脚架施工：1）外手脚架的搭设位置应根据现场实际情况进行调整，确保结构安全。
2）采用扣件式钢管脚手架，按层分段搭设。
3）在搭设过程中，注意手脚架的垂直度、水平度和斜撑稳定性，确保结构安全。
4）外手脚架搭设完成后，进行验收，合格后方可进行装饰装修施工。
3. 施工进度（1）里手脚架施工：在主体结构施工前完成。
（2）外手脚架施工：在装饰装修施工前完成。
4. 施工质量控制（1）严格遵循国家相关规范和标准，确保手脚架施工质量。
（2）加强施工过程中的监督检查，发现问题及时整改。
（3）做好施工记录，为后期验收提供依据。
5. 安全文明施工（1）加强施工现场安全管理，确保施工人员安全。
（2）合理布置施工现场，确保交通畅通。
（3）做好施工现场的清洁工作，保持环境整洁。
三、施工保障措施1. 加强施工组织领导，确保施工进度和质量。
2. 严格控制材料质量，确保施工安全。
3. 定期开展安全教育培训，提高施工人员的安全意识。
4. 加强施工现场的监督检查，确保施工安全。
5. 做好施工记录，为后期验收提供依据。
一、工程概况本工程为某商业综合体项目，建筑总面积为20万平方米，地下2层，地上18层，建筑总高度为75米。
根据工程特点，为确保施工安全，特制定本脚手架高度专项方案。
二、脚手架类型及搭设要求1. 脚手架类型：本工程采用落地式钢管脚手架，分为外脚手架、内脚手架和支撑脚手架。
2. 搭设要求：（1）外脚手架：沿建筑物四周搭设，架体高度为75米，立杆横距1.5米，纵距1.8米，步距1.8米，剪刀撑设置在立杆两侧，水平间距4米，竖向间距3米。
（2）内脚手架：用于内部作业区域，架体高度为18米，立杆横距1.5米，纵距1.8米，步距1.8米，剪刀撑设置在立杆两侧，水平间距4米，竖向间距3米。
（3）支撑脚手架：用于承重和支撑，架体高度为6米，立杆横距1.5米，纵距1.8米，步距1.8米，剪刀撑设置在立杆两侧，水平间距4米，竖向间距3米。
三、脚手架材料及验收1. 材料要求：（1）立杆：采用外径48mm、壁厚3.5mm的钢管，无严重锈蚀、弯曲、压扁或裂纹。
（2）横杆：采用外径48mm、壁厚3.5mm的钢管，长度为2米、4米、6米。
（3）斜杆：采用外径48mm、壁厚3.5mm的钢管，长度为2米、4米、6米。
（4）扣件：采用锻铸铁制作的扣件，符合现行国家标准《钢管脚手架扣件》的规定。
（5）脚手板：采用竹制或钢制脚手板，表面平整、无裂缝、无腐朽。
（6）安全网：采用密目式安全网，网眼不大于10cm×10cm。
2. 验收要求：（1）材料进场前，应进行质量检验，合格后方可使用。
（2）脚手架搭设过程中，应进行现场验收，确保搭设质量符合要求。
四、脚手架施工安全措施1. 施工人员应经过专业培训，具备相关操作技能和安全生产知识。
2. 施工现场应设置明显的安全警示标志，禁止无关人员进入施工区域。
3. 脚手架搭设过程中，应随时检查立杆、横杆、斜杆等部位，发现松动、变形等问题，应及时加固或更换。
4. 脚手架搭设完成后，应进行整体检查，确保架体稳定、牢固。

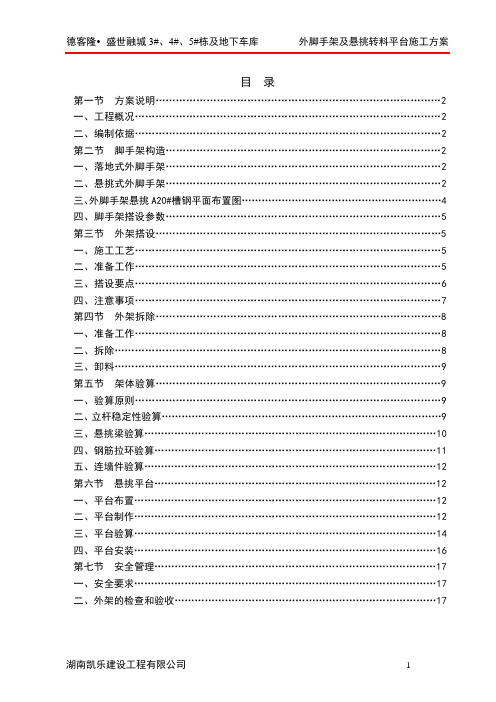

目录第一节方案说明 (2)一、工程概况 (2)二、编制依据 (2)第二节脚手架构造 (2)一、落地式外脚手架 (2)二、悬挑式外脚手架 (2)三、外脚手架悬挑A20#槽钢平面布置图 (4)四、脚手架搭设参数 (5)第三节外架搭设 (5)一、施工工艺 (5)二、准备工作 (5)三、搭设要点 (6)四、注意事项 (7)第四节外架拆除 (8)一、准备工作 (8)二、拆除 (8)三、卸料 (9)第五节架体验算 (9)一、验算原则 (9)二、立杆稳定性验算 (9)三、悬挑梁验算 (10)四、钢筋拉环验算 (11)五、连墙件验算 (12)第六节悬挑平台 (12)一、平台布置 (12)二、平台制作 (12)三、平台验算 (14)四、平台安装 (16)第七节安全管理 (17)一、安全要求 (17)二、外架的检查和验收 (17)第一节方案说明一、工程概况德客隆•盛世融城住宅小区工程位于湘潭市芙蓉大道东。
其中包含3#、4#、5#栋及地下车库。
为地下1层地上18层钢筋混凝土剪力墙结构，地下车库为人防地下室和非人防地下室，3#、5#栋建筑面积114914㎡，4#栋建筑面积18711㎡，地下车库面积为11348㎡。
工程由湖南德客隆置业投资有限公司投资开发，湘潭建筑设计院进行施工图设计，由我公司总承包施工。
本工程地下车库层高为5.04m，1～18层层高均为2.90m。
外架在工程的主体结构施工阶段，为工程的施工提供安全围护；在工程的装饰装修施工阶段，除了为工程施工提供安全围护，还要为工程的外墙装修提供操作用架。
二、编制依据1、湘潭建筑设计院设计的德客隆•盛世融城3#、4#、5#栋及地下车库工程施工图；2、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）；3、《建筑施工安全检查标准》（JGJ59-99）；4、《钢结构设计规程》（GB50017-2003）；5、《混凝土结构设计规程》（GB50010-2003）；6、《简明施工计算手册》中国建筑工业出版社；7、国家、及湖南省有关建筑工程施工安全生产法律、法规、条例；8、我公司关于工程施工安全生产文件；9、由我司编制的《德客隆•盛世融城施工组织设计》；10、工程施工现场情况。
第1篇一、工程概况本工程为某住宅小区项目，建筑面积为12000平方米，建筑高度为18层，结构形式为框架结构。
施工过程中，为确保施工安全和质量，特制定本门式脚手架专项施工方案。
二、施工方案编制依据1. 国家相关法律法规及标准规范；2. 工程设计文件；3. 施工图纸；4. 施工现场实际情况。
三、施工范围及内容1. 施工范围：本工程门式脚手架搭设范围为建筑物的主体结构施工阶段，包括主体结构施工、装饰装修施工等；2. 施工内容：门式脚手架搭设、拆除、运输、保管等。
四、施工组织及人员配置1. 施工组织：（1）成立门式脚手架专项施工小组，负责门式脚手架的搭设、拆除、运输、保管等工作；（2）明确各岗位责任，确保施工过程中各项工作有序进行。
2. 人员配置：（1）项目经理：负责全面协调、指挥门式脚手架施工；（2）技术负责人：负责门式脚手架施工技术指导、质量控制；（3）施工员：负责门式脚手架搭设、拆除、运输、保管等工作；（4）安全员：负责门式脚手架施工过程中的安全监督、检查。
五、施工工艺及流程1. 施工工艺：（1）门式脚手架基础处理：确保基础平整、坚实，基础面积不小于门式脚手架底座面积；（2）门式脚手架搭设：按照设计要求，从下至上依次搭设门式脚手架；（3）门式脚手架连接：确保门式脚手架各部件连接牢固，连接件紧固；（4）安全防护设施设置：在门式脚手架周边设置安全防护设施，如安全网、挡板等；（5）门式脚手架拆除：按照设计要求，从上至下依次拆除门式脚手架；（6）门式脚手架运输、保管：确保门式脚手架在运输、保管过程中不受损坏。
2. 施工流程：（1）门式脚手架基础处理；（2）门式脚手架搭设；（3）门式脚手架连接；（4）安全防护设施设置；（5）门式脚手架拆除；（6）门式脚手架运输、保管。
六、施工质量控制1. 材料质量控制：选用符合国家标准的门式脚手架材料，确保材料质量；2. 施工过程质量控制：严格按照施工工艺进行施工，确保施工质量；3. 施工验收：施工完成后，进行门式脚手架验收，确保符合设计要求。
第1篇1.1 工程名称：某住宅楼工程1.2 工程地点：某市某区某街道1.3 工程规模：总建筑面积约5万平方米，地上18层，地下1层。
1.4 施工单位：某建筑工程有限公司1.5 脚手架搭拆施工负责人：张三二、脚手架搭拆施工方案2.1 施工原则1. 严格按照《建筑施工脚手架安全技术规范》（JGJ130-2011）等相关规定执行。
2. 确保脚手架搭设、拆除过程中的安全，预防高处坠落、物体打击等事故发生。
3. 脚手架搭设、拆除工作必须由专业人员进行。
4. 脚手架搭设、拆除过程中，应遵守施工现场的规章制度，确保施工质量。
2.2 施工准备2.2.1 材料准备1. 脚手架材料：钢管、扣件、横杆、立杆、剪刀撑、安全网等。
2. 施工工具：扳手、螺丝刀、卷尺、水平尺、线锤等。
3. 安全防护用品：安全帽、安全带、防滑鞋等。
2.2.2 人员准备1. 组织专业技术人员进行脚手架搭设、拆除培训，确保人员掌握相关技能。
2. 安排专人负责脚手架搭设、拆除过程中的安全监督。
2.3 施工工艺2.3.1 脚手架搭设1. 根据施工图纸，确定脚手架搭设范围、高度、宽度等参数。
2. 根据现场实际情况，制定脚手架搭设方案。
3. 安装立杆、横杆、剪刀撑等脚手架构件。
4. 搭设水平层，确保脚手架稳定。
5. 搭设安全防护设施，如安全网、防护栏杆等。
6. 对搭设完成的脚手架进行检查，确保搭设质量。
2.3.2 脚手架拆除1. 拆除脚手架前，对现场进行清理，确保无杂物。
2. 按照拆除顺序，从上至下、从外至内进行拆除。
3. 拆除过程中，注意保护已拆除的脚手架构件，避免损坏。
4. 拆除完毕后，对现场进行清理，确保无安全隐患。
2.4 施工安全措施2.4.1 脚手架搭设安全措施1. 脚手架基础应坚实、平整，确保脚手架稳定。
2. 脚手架立杆、横杆、剪刀撑等构件连接牢固。
3. 脚手架搭设过程中，严禁人员攀登、跳跃。
4. 脚手架搭设完毕后，对脚手架进行检查，确保搭设质量。
静观茗苑2＃限价商品房悬挑式脚手架搭设方案及计算书批准：审核：编制：八里建筑工程公司2012年6月1日悬挑架施工专项施工方案一、工程概况本工程为静宁县建兴房地产开发有限公司静观茗苑15#限价商品房,位于静宁县东关原机械厂院内。
共两个单元一梯四户，建筑层数地下一层,地上十六层,地下一层为丁类库房、管理用房、设备用房,地上1—16层为普通住宅.地下建筑面积为696.50，地上1-16层为11367。
75平方米。
总建筑面积：12064。
25平方米。
结构形式为剪力墙结构.二、搭设形式1、地上结构施工部位： 1至6层采用落地式双排架，从7层顶开始采用悬挑式双排脚手架，住宅层高为3m，五层悬挑一次，一次悬挑架高度为19.6m，第一道悬挑在6层顶,第二道悬挑在11层顶；控制最大悬挑高度不得大于20米.三、材料要求1、脚手架钢管要求脚手架钢管采用外径为φ48mm，壁厚为3.5mm的焊接钢管，主要用于立杆、大横杆、小横杆、斜撑、剪刀撑等。
表面平整光滑，无锈蚀、裂纹、分层、划道,符合现行国家《碳素结构钢》（GB/T700）中Q235-A级钢的规定，并有产品出厂合格证.焊接钢管表面平整光滑，无锈蚀、裂纹、分层、划道。
对于有裂纹、开焊、凹凸状、折痕、严重锈蚀和弯曲的严禁使用，进场钢管必须有出厂产品质量证明书及备案证明。
2、扣件要求采用可锻铸铁做的扣件，其材质符合现行国家标准《钢管脚手架扣件》（GB15831）的规定，扣件必须有生产许可证，产品必须有出厂合格证，无裂纹、气孔、砂眼等缺陷，贴面平整，活动部位灵活,夹紧钢管时，开口处最小距离不小于5mm，在螺栓拧紧扭矩力达65Nm时,不得发生破坏。
分直角扣件(两管交叉90度的连接）,回转扣件（两管交叉任意角度连接）和对接扣件（两管一字对接）三种,用于钢管之间的连接.3、脚手板、安全网要求脚手板采用木板，凡裂纹、凹陷变形、严重弯曲的不得使用。
安全网分安全平网和安全立网(密目网），平网的材质应符合国标《安全网》(GB5725-1997），密目式安全立网的材质应符合GB16909的规定，以及沈阳市建委有关规定。
落地式钢管脚手架专项施工方案编制：审核：审批：二零一四年月日一、工程概况1.1本工程为框架结构，地上七层，一层层高为4.2M、二层以上为3.6米，建筑总高度为26.1m，总建筑面积：7069.80m2。
1.2本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点：1.2.1架体的结构设计，力求做到结构安全可靠，造价经济合理。
1.2.2在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。
1.2.3选用材料时，力求做到常见通用、可周转利用，便于保养维修。
1.2.4结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；1.2.5脚手架的搭设，必须符合JGJ59-2011和汉中市相关文明工地有关标准要求。
1.2. 6结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用落地式双排钢管脚手架方案。
本工程东西长54M、南北长17.70M。
1.3 本方案的施工难点、要点1.3.1 本工程层高较大，为达到文明工地要求，项目部决定搭设落地式脚手架。
地下室外围防水、回填占用工期较长，影响上部结构施工，需合理安排工序穿插。
1.3.2本工程地下室外围回填较深，易造成回填土下沉而引起架体基础下沉，需加强回填夯实工作。
1.4 本方案编制适用范围本方案适用于陕西春光油脂有限公司公租房工程外脚手架的搭设和拆除。
二、编制依据2.1陕西春光油脂有限公司公租房工程设计蓝图2.2《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）2.3《钢结构设计规范》GB50017-20032.4《建筑结构荷载规范》GB50009-20012.5《建筑地基基础设计规范》GB50007-20022.6《建筑施工安全检查标准》（JGJ59-2011）2.7工程建设强制性条文（房屋建筑部分）三、控制目标3.1质量目标：3.1.1外架搭、拆方案编制应完整、具备可操作性，作为施工操作的依据，便于工序检查验收。
××××新建住宅楼工程脚手架搭设专项施工方案××××项目经理部二0一二年二月脚手架搭设专项施工方案编制单位：编制人：审核人：日期：目录1、工程概况 (1)1.1工程概况 (1)2、脚手架构造和搭设方法 (1)2.1.落地式双排钢管扣件式脚手架 (1)2.2.悬挑式双排钢管扣件式脚手架 (2)3、悬挑卸料平台构造和安全操作要求 (2)3.1.构造 (2)3.2.操作平台安全要求 (3)4、脚手架搭设依据 (3)5、脚手架材质要求 (3)6、落地式双排钢管式扣件脚手架搭设要求 (4)6.1.立杆基础 (4)6.2.立杆间距 (4)6.3.大横杆、小横杆设置 (5)6.4.剪刀撑与斜撑 (5)6.5.脚手板、脚手片的铺设要求 (5)6.6.防护栏杆 (5)6.7.架体与建筑物拉结 (6)6.8.架体内封闭 (6)6.9.脚手架搭设顺序 (6)7、悬挑式钢管扣件式脚手架搭设要求 (7)7.1.悬挑架立杆基础 (7)7.2.立杆间距 (7)7.4.脚手架搭设顺序 (7)8、通道及模板支撑架的搭设 (8)9、脚手架搭设的劳动力安排 (8)10、脚手架的检查与验收 (8)11、外脚手架搭设的安全技术措施 (8)12、外脚手架拆除的安全技术措施 (9)13、验算书 (11)14、悬挑架计算书 (22)15、悬挑卸料平台计算书 (37)16 附图16.1塔楼落地脚手架平面布置示意图16.2塔楼悬挑脚手架平面布置示意图16.3悬挑槽钢计算简图16.4槽钢安装示意图16.5钢丝绳计算简图16.6拉吊卸荷详图16.7立面图16.8斜挡板示意图16.9与剪力墙连接图16.10卸料平台示意图16.11结构挑脚手架图16.12施工电梯防护棚搭设示意图1、工程概况1.1工程概况本工程主要包括16层住宅共2幢，18层住宅共4幢，24层住宅共2幢，26层住宅共2幢，建筑面积（地上）11万 m2。
明珠苑北区1#、2#、3#楼脚手架施工方案南通清华建设工程有限公司二OO八年十一月五日明珠苑北区1#、2#、3#楼脚手架施工方案一、工程概况：本工程为盐城苏源房地产开发有限公司开发的明珠苑北区工程1#、2#、3#楼。
位于盐城市盐都路以西，聚亨路以北。
本工程±0.000以下为车库,一到十八层为住宅,顶层为跃层.建筑基底面积为575.4㎡本工程单幢建筑总面积约为10546㎡，建筑总高度均为58.95米。
本工程设计室内±0.000标高相当于绝对标高5.700米（黄海高程），室内外高差1米，地下室车库层高为米，一～十八层和跃层层高均为2.900米，每单元设电梯一部。
根据本工程地理位置处于盐都新区，根据本工程的特征,特编制本工程脚手架施工方案。
二、脚手架的选型及设计方案脚手架选型时考虑的主要因素有：满足施工操作工艺的要求，满足施工安全的要求，满足成本低和使用期短的要求。
结合本工程楼层较高、工期较为紧张的特点，为在主体施工期间争抢工期且符合安全规程，经现场勘察，除2#楼西单元南面紧靠人防外墙，需悬挑搭设两次，（分别在四层和十一层），其余部位均可以在原自然土上搭设，并决定分别在三幢楼主体十一层以下搭设普通双排钢管脚手架（其中自然土至三层采用双立杆），十一层楼面以上设悬挑脚手架。
2.1普通双排钢管脚手架搭设方案悬挑脚手架以下为双排脚手架，搭设高度约38m，立杆采用双立管。
（在脚手架未超过24m时，用单立管搭设；当脚手架超出24m时，从脚手架底部开始加双立管至三层。
）搭设尺寸为：立杆纵距1.40m，立杆的横距1.00m，立杆的步距1.80m。
采用的钢管类型为Φ48×3.5，连墙件采用2步3跨，施工均布荷载为3.0kN/m2。
2.2悬挑脚手架布设方案从11层—顶层，高度为26.1米，考虑顶层施工时设置1.5米防护栏杆，总计是27.6米。
脚手架采用密目安全网，全封闭双排钢管扣件式的脚手架，立杆横距1.05米，立杆纵距1.4米，内排立杆距建筑物外边线0.3米，脚手架纵向水平杆步距为1.8米。
施工层满铺竹笆脚手板，同时设置竹笆防护栏。
脚手架钢管采用Φ48×3.5钢管，连墙件水平间距4.5—5米。
悬挑脚手架的支撑采用160#的工字钢，Φ16钢丝绳制作。
悬挑工字钢和钢丝绳上端与预埋在结构砼中的Φ16钢筋环预埋件固定，立杆下端工字钢面上焊10厘米Φ25钢筋作为脚手架支座。
三、以下为单栋建筑物外墙脚手架搭设方案：1 施工准备在搭设脚手架前，应做好以下准备工作：1.1工程负责人应按施工组织设计中有关脚手架的要求逐级向架设和使用人员进行技术交底。
1.2 使用的各种材料均应符合质量要求。
钢管表面应平直光滑，没有裂纹、分层、压痕、滑道和硬弯，且使用前应进行防锈处理，刷防锈漆。
扣件不得有裂纹、气孔，不得有缩缝、砂眼或其他使用功能的缺陷，同时进行防锈处理。
使用的其他材料也必须满足质量要求，严格杜绝不合格材料进场。
使用前应对钢管、扣件、脚手板等进行检查验收，不合格的配件不得使用，经检查合格的构配件应按品种、规格分类堆放整齐、平稳，堆放场地不得有积水。
1.3、在搭设前应清理地面杂物，平整搭设场地，在建筑物四周离墙1.5m 范围用150厚C20素砼进行场地硬化,并在硬化场地外侧砌明沟排水，保持房屋四周排水畅通。
2、双排扣件式钢管脚手架的搭设2.1材料要求：钢管：采用ф48mm×3.5mm无缝钢管，其材质的机械性能必须符合《普通碳素结构钢技术条件》（GB700）中Q235A级钢的规定。
扣件：采用可锻铸铁割件、扣件质量《钢管脚手架扣件》（JGJ22）。
密目网：规格型号 1800×6000mm竹笆：规格 1000×1500mm2.2搭设要求：双排扣件式钢管脚手架的搭设必须按照《江苏省建筑安装工程施工技术规程》（《脚手架工程》DB32/303-1999）要求搭设。
2.2.1基础准备：根据现场特点，脚手架，立杆放置在砼基础平台上。
2.2.2立杆横距为1.0m，立杆纵距为1.40m，步距为1.80m。
2.2.3每根立杆的底部向上200mm处应设置纵横向扫地杆，用直角扣件与立杆固定。
立杆下部用50*100木方满铺。
2.2.4与立杆基础不在同一水平高度时，必须将高处的纵向扫地杆向低处延长2跨，并与低跨立杆固定。
2.2.5底部立杆必须采用不同长度的钢管、立杆的连接必须交错布置，相邻立杆的连接不应在同一高度，其错开的高差不得少于500mm，并置于不同的构架框格内。
2.2.6立杆接头除顶层采用搭接连接外，其余接头必须采用对接扣件连接，搭接连接的长度不应小于1m，不少于2个旋转扣件连接，固定间距不应小于300mm，对接接头中心距纵向水平杆轴心线的距离不少于步距的1/3。
2.2.7搭设纵向水平杆应符合下列要求：a、纵向水平杆应水平设置，钢管长度不宜小于3跨。
b、接头宜采用对接扣件连接，内外两根相邻纵向水平杆的接头不应在同步同跨内，上下两个相邻接头应错开一跨，其错开的水平距离不应小于500mm，各接头中心距立杆轴心线距离应小于纵距的1/3。
c、纵向水平杆与立杆相交处必须用直角扣件与立杆固定。
d、沿建筑物周围搭设的脚手架应采用闭合形式，脚手架的同一步纵向水平杆必须四周交圈。
2.2.8搭设横向水平杆的应符合下列要求：a、横向水平杆应用直角扣件架设在纵向水平杆的上方，凡立杆与纵向水平相交处均必须设置一根横向水平杆。
b、脚手架横向水平杆处端伸出纵向水平杆处不应小于250mm，靠墙的一端距墙装饰的距离不应大于100mm。
2.2.9搭设剪刀撑应符合下列要求：a、剪刀撑应设置在脚手架立杆外侧，并用旋转扣件固定在立杆横向水平杆的伸出端上，其交点距主节点的距离不应大于150mm，杆件接头采用搭接连接，其搭接长度不应小于1m，不少于2个旋转扣件固定，固定间距不应小于800mm。
b、每副剪刀撑跨，立杆的根数不应少于4根，也不应超过7根与纵向水平杆呈45°-60°角。
2.2.10为满足脚手架搭设的美化，在每四层设置一道22cm高的踢脚板。
3.2.11为防止脚手架内外倾覆必须均匀分布地设置能承受压力和拉力的连墙点。
采用钢管连接外脚手架立杆，连墙件布置分别为垂直间距≤3.60m，连墙件水平间距≤4.50m。
2.2.12从第二步起在脚手架操作层的外侧应设置栏杆，搭设栏杆应在纵向水平杆上方1.1-1.2m。
2.2.13密目网从第二步脚手架向上全面设置，密目网设置在脚手架外立杆内侧，密目网采用16#铅丝绑扎在上、下纵向水平杆上。
密目网接头采用16#铅丝连结。
2.2.14竹笆铺设在操作层并用16#铅丝与水平横杆绑扎。
四、拆除：1、根据拆除现场情况，设围栏或警戒标志，并有专人看守。
2、清除脚手架上留存的材料、电线等杂物。
3、拆除脚手架必须有专人指挥，参与拆除的人员应注意动作的配合和协调在拆除过程中不宜中途换人，不得单人拆除较重杆件等有危险的构配件。
4、拆除顺序应是后搭设的部件先拆，先搭设的部件后拆，严禁采用推倒或拉倒的拆除做法。
5、连墙件应在位于其上的全部可拆杆件，拆除之后才能拆除。
6、拆剪刀撑纵向水平杆时，应先拆中间扣件，后拆两端扣件，拆扣件时，应有防止杆件突然坠落的措施。
7、拆除的脚手架的部件应及时运走地面，严禁从空中抛掷。
五、技术措施1、立杆构造要求：a立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接；b立杆接头应交错布置，两个相邻立柱接头应避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于60cm。
c立杆顶端应高出建筑物檐口上皮高度1.5m；d每根立杆都应设置底座；e立杆底部必须设置纵、横向扫地杆。
纵向扫地杆采用直角扣件固定在距底座下皮不大于200㎜处的立杆上。
横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
2、纵向水平杆构造要求采用钢、木、脚手板时构造要求：a纵向水平杆设于横向水平杆之下，在立的内侧，并采用直角扣件与立柱扣紧；b纵向水平杆一般宜采用对接扣件连接，也可采用搭接。
对接搭接应符合以下要求：b1、对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500㎜，并应避免设在纵向水平杆的跨中。
b2、搭接接头长度不应小于1m，并应等距设置3个旋转扣件固定端部扣件盖板边缘至杆端的距离不应小于100㎜。
c纵向水平杆设置在横向水平杆上，并以直角扣件扣紧在横向水平杆上；d纵向水平杆在操作层的间距不宜大于400㎜e纵向水平杆的接长要求同上。
g纵向水平杆的长度一般不宜小于3跨，并不小于6m。
3、横向水平杆构造要求采用脚手板时构造要求：a每一主节点处必须设置一根横向水平杆，并采用直角扣件扣紧在纵向水平杆上，该杆轴线偏离主节点的距离不应大于150㎜，在双排架中，靠墙一侧的外伸长度不应大于500㎜。
b操作层上非主节点处的横向水平杆宜根据支承脚手板的需要等间距设置，最大间距不应大于杆距的1/2。
采用竹笆脚手板时的构造要求：双排架的横向水平杆两端应采用直角扣件固定在立杆上。
4、脚手板构造要求a采用脚手板时构造要求：脚手板一般应设置在三根横向水平杆上。
当脚手板长度小于2m时，可采用两根横向水平杆，并应将脚手板两端与其可靠固定，以防倾翻。
脚手板宜采用平铺，亦可采用搭接铺设。
b采用竹笆脚手板时的构造要求：竹笆板主筋应垂直于纵向水平杆方向铺设，应采用对接平铺，四个角应用直径为1.2mm的镀锌钢丝固定在纵向水平杆上。
自顶层操作层的脚手板往下计，宜每隔12m满铺一层脚手板。
5 连墙件构造要求a连墙件垂直间距不大于2步（3.60m），水平间距不大于3倍纵距（4.50m）。
b为便于施工，连墙件采用刚性连接，水平方向沿外墙、梁设置，高度方向隔步设置，与脚手架、建筑物的连接采用直角扣件。
c连墙件应均匀布置，优先采用花排。
d连墙件宜靠近主节点设置，偏离主节点的距离不应大于300mm。
e连墙件必须从底步第一根纵向水平杆处开始设置，当该处设置有困难时，应采用其他可靠措施固定。
f连墙件中的连墙杆或拉筋宜呈水平并垂直于墙面设置，与脚手架连接的一端可稍微下斜，不容许向上翘起。
g采用拉筋时必须配用顶撑，并可靠的顶在框架暗梁和剪力墙等结构部位，以防止向内倾覆。
6 支撑双排脚手架应设剪刀撑与横向支撑。
剪刀撑的设置应符合下列要求：a 每道剪刀撑跨越立杆的根数宜在5-7根之间。
每道剪刀撑宽度不应小于4跨，且不小于6m，斜杆与地面的倾角宜在45°-60°之间。
b 24m以上的双排脚架应在外侧立面整个长度和高度上连续设置剪刀撑。
c 剪刀撑斜杆的接头除顶层可以采用搭接外，其余各接头均必须采用对接扣件连接，搭接应符合上述规定。
d 剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上，旋转扣件中心线距主节点的距离不应大于150mm。
