数控机床的变频器

iNVOEE VC610系列变频器数控机床应用——— 快速设定指南v1.04基本接线图系统安系统安装装完成完成后后，且用户参数已恢复出厂值且用户参数已恢复出厂值（（新机不用执行此操作，[F07.05]=4可用于将所有用户参数恢复出厂值，），进行如下进行如下3个步骤即可保证系统正常运行个步骤即可保证系统正常运行：： 步骤1：设定电机特性参数：(对于对于没有铭牌的电机没有铭牌的电机没有铭牌的电机，，可用相应功率等级的可用相应功率等级的出厂出厂出厂默认值默认值)按照电机铭牌参数准确输入F02组参数：电机额定频率[F02.01]（通常情况下为50.00Hz ）、电机额定电压[F02.02]（通常情况下为380.0V ）、电机额定电流[F02.03]、电机额定转速[F02.05]（4极电机一般为1440RPM ，6极电机一般为960RPM ）。

注意注意：：请尽量按照实际的电机铭牌参数设定该组参数请尽量按照实际的电机铭牌参数设定该组参数，，准确的铭牌参数有利于控制特性的提升准确的铭牌参数有利于控制特性的提升，，错误的参数会导致力矩丢失甚至无法正常运行的参数会导致力矩丢失甚至无法正常运行。

提高提高电机额定电流电机额定电流[F02.03]的设定并不能提高转矩输出输出。

电机空载电流[F02.04]不用手工设定不用手工设定，，变频器变频器会通过自学习自动设定会通过自学习自动设定会通过自学习自动设定。

步骤2：电机参数自学习电机参数自学习：：1） 设定[F02.06]=1，让变频器进入电机参数学习准备状态，此时面板显示“P.tESt ”；2） 通过系统启动变频器（亦可通过修改[F01.00]=0，用面板启动，结束后将[F01.00]=1，重新设定为外部端子控制），变频器开始自动学习电机参数。

如果电机参数学习成功，面板显示“SUCCE ”，[F02.06]会自动被改回0；若失败，[F02.06]会保持1，下次启动后会再次进入电机学习状态。

浅谈变频器在数控机床中的使用摘要在数控机床上，变频器主要用于交流电动机的控制，它不但起了节能和调速的作用，而且它的软启动能够保护附属电气设备，避免直接启动给机械设备造成冲击，从而引起机械故障。

因此变频器是理想的调速和控制装置。

本文就变频器在数控机床上的应用及它在使用和维护中常见的问题进行阐述。

关键词变频器数控机床调速节能维护中图分类号：tg659 文献标识码：a1 关于变频器变频器是利用电力半导体器件的通断作用将把电压、频率固定不变的交流电变换成电压、频率可以改变的交流电的电能控制装置。

作为能够改变输出频率的设备，变频器其主电路由整流器件、直流部分和逆变器件（igbt）三部分组成。

基本结构示意图如图1：整流器件作为变频器与三相交流电相连的部分，把三相交流电变成直流电。

直流部分是变频器的信号控制部分。

直流电部分取出所需的电压，带动驱动电路、检测电路和cpu控制器。

驱动电路用来实现逆变器件的驱动，检测电路用来实现对温度、电流和电压的检测，cpu控制器实现判断和控制功能。

而逆变器将直流电变换为所要求频率的交流电。

通过逆变器的驱动电路实现对逆变器的驱动，从变频器输出的电就变成了电压为380v，频率可调的交流电，从而驱动电机完成预想的控制工作。

2 变频器在数控机床上的应用数控机床要求主轴调速范围宽，能实现无级调速，在主轴正、反向转动时可进行自动加、减速控制，并且加、减速时间要短，要求恒功率范围宽。

变频器可以通过改变输出交流电的频率，达到对交流电机进行速度调节的目的。

机床采用变频器控制，启动时随著电机的加速相应提高频率和电压，起动电流一般被限制在150%额定电流以下。

而采用工频电源直接起动时，起动电流为额定电流的6至7倍，将对电网及负载造成很大的冲击，影响了周边电器的工作，增加了机械传动部件的磨损，降低了设备的寿命。

另外电机的转矩会随速度降低而减小，使用变频器控制电机后，将改善电机低速时转矩不足的状况，在额定频率下变频器能进行恒转矩调速。

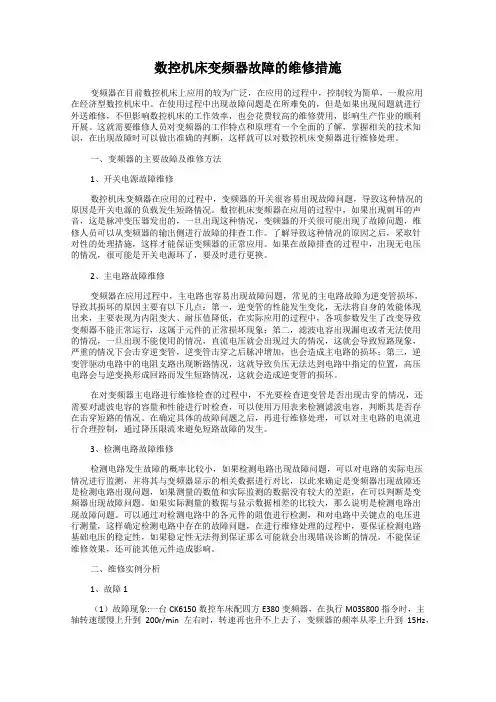

数控机床变频器故障的维修措施变频器在目前数控机床上应用的较为广泛，在应用的过程中，控制较为简单，一般应用在经济型数控机床中。

在使用过程中出现故障问题是在所难免的，但是如果出现问题就进行外送维修，不但影响数控机床的工作效率，也会花费较高的维修费用，影响生产作业的顺利开展。

这就需要维修人员对变频器的工作特点和原理有一个全面的了解，掌握相关的技术知识，在出现故障时可以做出准确的判断，这样就可以对数控机床变频器进行维修处理。

一、变频器的主要故障及维修方法1、开关电源故障维修数控机床变频器在应用的过程中，变频器的开关很容易出现故障问题，导致这种情况的原因是开关电源的负载发生短路情况。

数控机床变频器在应用的过程中，如果出现刺耳的声音，这是脉冲变压器发出的，一旦出现这种情况，变频器的开关很可能出现了故障问题，维修人员可以从变频器的输出侧进行故障的排查工作。

了解导致这种情况的原因之后，采取针对性的处理措施，这样才能保证变频器的正常应用。

如果在故障排查的过程中，出现无电压的情况，很可能是开关电源坏了，要及时进行更换。

2、主电路故障维修变频器在应用过程中，主电路也容易出现故障问题，常见的主电路故障为逆变管损坏，导致其损坏的原因主要有以下几点：第一，逆变管的性能发生变化，无法将自身的效能体现出来，主要表现为内阻变大、耐压值降低，在实际应用的过程中，各项参数发生了改变导致变频器不能正常运行，这属于元件的正常损坏现象；第二，滤波电容出现漏电或者无法使用的情况，一旦出现不能使用的情况，直流电压就会出现过大的情况，这就会导致短路现象，严重的情况下会击穿逆变管，逆变管击穿之后脉冲增加，也会造成主电路的损坏；第三，逆变管驱动电路中的电阻支路出现断路情况，这就导致负压无法达到电路中指定的位置，高压电路会与逆变换形成回路而发生短路情况，这就会造成逆变管的损坏。

在对变频器主电路进行维修检查的过程中，不光要检查逆变管是否出现击穿的情况，还需要对滤波电容的容量和性能进行时检查，可以使用万用表来检测滤波电容，判断其是否存在击穿短路的情况。

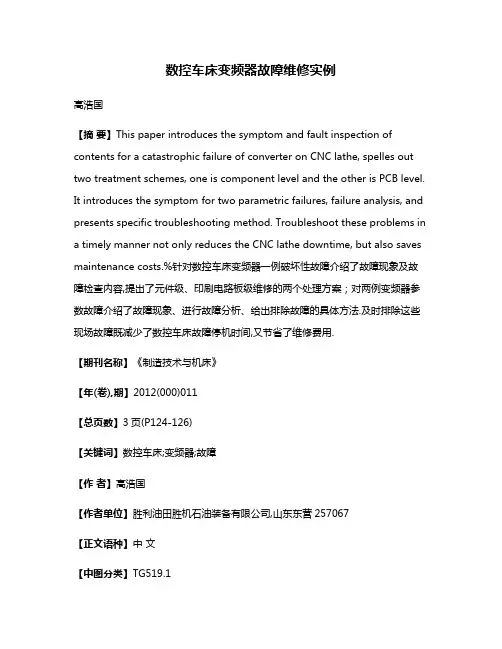

数控车床变频器故障维修实例高浩国【摘要】This paper introduces the symptom and fault inspection of contents for a catastrophic failure of converter on CNC lathe, spelles out two treatment schemes, one is component level and the other is PCB level. It introduces the symptom for two parametric failures, failure analysis, and presents specific troubleshooting method. Troubleshoot these problems in a timely manner not only reduces the CNC lathe downtime, but also saves maintenance costs.%针对数控车床变频器一例破坏性故障介绍了故障现象及故障检查内容,提出了元件级、印刷电路板级维修的两个处理方案；对两例变频器参数故障介绍了故障现象、进行故障分析、给出排除故障的具体方法.及时排除这些现场故障既减少了数控车床故障停机时间,又节省了维修费用.【期刊名称】《制造技术与机床》【年(卷),期】2012(000)011【总页数】3页(P124-126)【关键词】数控车床;变频器;故障【作者】高浩国【作者单位】胜利油田胜机石油装备有限公司,山东东营257067【正文语种】中文【中图分类】TG519.1目前，国产普及型数控车床的主轴一般配置变频器，采用变频方式实现主轴的变速。

在数控车床使用现场有时发生相关变频器故障，若不能及时排除这些故障其主轴就不能正常运转，从而使整台数控车床停机而影响生产。

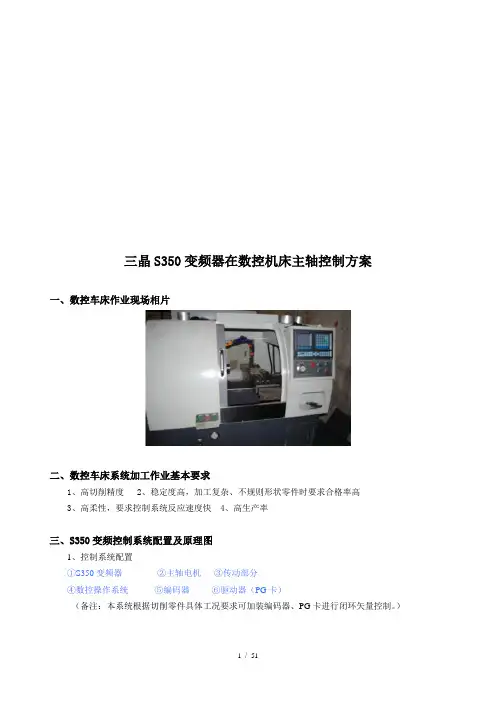

三晶S350变频器在数控机床主轴控制方案一、数控车床作业现场相片二、数控车床系统加工作业基本要求1、高切削精度2、稳定度高，加工复杂、不规则形状零件时要求合格率高3、高柔性，要求控制系统反应速度快4、高生产率三、S350变频控制系统配置及原理图1、控制系统配置①S350变频器②主轴电机③传动部分④数控操作系统⑤编码器⑥驱动器（PG卡）（备注：本系统根据切削零件具体工况要求可加装编码器、PG卡进行闭环矢量控制。

）2、系统原理图：1、完全满足数控车床高生产率、高削切精度、高稳定性、高柔性要求。

2、S350采用矢量控制模式，动态响应效果非常好，使电机主轴能高速稳定运行。

3、满足复杂、不规则形状零件的高深度和高强度削切要求，在0.5HZ~1HZ 低频状况下，可以稳定保持150%的转矩输出。

4、加减速时间0.1秒，实现无衔接式正反转运行。

5、抗干扰性强，通过严格CNC 综合测试，不会对系统造成任何干扰。

6、稳速精度高，低速时速度变化率小，运行平滑。

S350变频器 操作系统主轴电机驱动器（PG 卡）传动部分机床主轴编码器S350变频闭环矢量控制系统（正常应用选择开环矢量控制即可）五、该数控车床系统特性及接线原理图1、该数控机床系统通过两路信号控制机床主轴转动：一路是模拟电压信号0~10V输入，另一路是模拟电流信号4~20mA输入。

2、该系统要求机床主轴能够快速正反转切换运行。

3、基本接线原理图：六、S350变频控制主要操作步骤及参数设置表1、电机与负载脱离，启动变频器，进行电机参数自学习（需正确输入电机铭牌参数)。

2、选择无感矢量控制模式（SVC），然后正确输入系统所需各项参数。

3、具体参数设置如下表：七、综合数控车床变频控制系统只是S350众多应用案例其中之一。

S350变频器“芯”能强劲，表现自然非凡！作为国内高端变频领先者，其卓越的品质与性能完全可满足实际应用需求。

附：S350变频器和某知名品牌变频器在数控车床应用上的性能对比1、数控机床配置电机额定功率电机额定电压电机额定电流电机额定转速模拟信号4KW 380V 8.8A 1480 0~5V2、性能参数对比品牌变频器额定功率电机运行频率加速时间减速时间直流制动制动频率制动电流制动时间停机电流制动效率S350 4KW 90HZ 2S 2S 开 1.5HZ 60% 2S 8.9A 准时制动某品牌 3.7KW 90HZ 2S 2S 开 1.5HZ 60% 2S 13.6A 准时制动3、停机电流与低频力矩对比对比项目品牌停机电流（加减速时间设置）低频力矩1秒0.3秒0.1秒S350 9.5A 10.6A(准时制动，平滑起停)11.6A(母线电压平稳，准时制动)0.5HZ时，150%额定转矩某品牌14.6A 显示模块故障显示模块故障0.5HZ时，150%额定转矩三晶变频器S350数控车床专用-高端品牌变频器三晶变频器应用于数控车床的主要特点：1、低频力矩大、输出平稳2、高性能矢量控制3、转矩动态响应快、稳速精度高4、减速停车速度快5、抗干扰能力强。

数控机床主轴驱动变频控制一、前言数控机床是传统机床向智能化方向发展的结果，其操作简单、精度高、效率高等特点，使得其在现代制造业中大有用处。

数控机床中的主轴驱动控制是其中的一个重要环节，其精度和可靠性对整个机床的操作效果有着至关重要的作用。

本篇文档将主要介绍数控机床主轴驱动变频控制相关知识。

二、数控机床主轴驱动变频控制的原理数控机床的主轴驱动控制系统主要是由相关电气元件组成的变频器控制系统。

变频器就是将市电通过整流、滤波、逆变后输出一定的频率、电压并控制电机转速的电子装置。

在数控机床的主轴驱动系统中，变频器通过对电机控制进行电压和频率的调整，来实现主轴的旋转，进而控制其转速和输出功率。

变频器输出的频率、电压均可调整，因此可以通过控制变频器的输出，来实现对主轴的速度调节。

电气控制系统通过实时监测机床运行状态、主轴运行状态、机床速度、主轴转速等信息，根据预先设定的运转条件，通过控制变频器输出的电压、频率实现对机床的工作状态并实现对主轴的速度调节。

三、数控机床主轴驱动变频控制的优点与传统机床的主轴驱动方式相比，数控机床主轴驱动变频控制有诸多优点，主要体现在以下几个方面：1.可调性强：通过对变频器的控制，可以实现精确的主轴转速调节，可以满足不同需求的工件加工。

2.精度高：由于采用了电气控制系统，可以实现主轴转速的精确控制，进而实现加工精度的提高。

3.效率高：数控机床主轴驱动变频控制由于能够实现电气控制，减少了机械传动过程中的机械损耗，因此其效率远高于传统机床主轴驱动方式。

4.运转平稳：变频器可以调节输出电压和频率，可以进一步实现对主轴转速的控制，从而实现机床运转的平稳。

四、数控机床主轴驱动变频控制的应用数控机床主轴驱动变频控制技术的应用相当广泛，可以应用于各种数控机床类型，包括数控车床、数控加工中心、数控铣床等。

特别是在高速、高精度、高效率的加工应用中，其优势更加明显。

五、数控机床主轴驱动变频控制的维护和保养为了确保数控机床主轴驱动变频控制系统的长期稳定运行，必须进行日常的维护和保养。

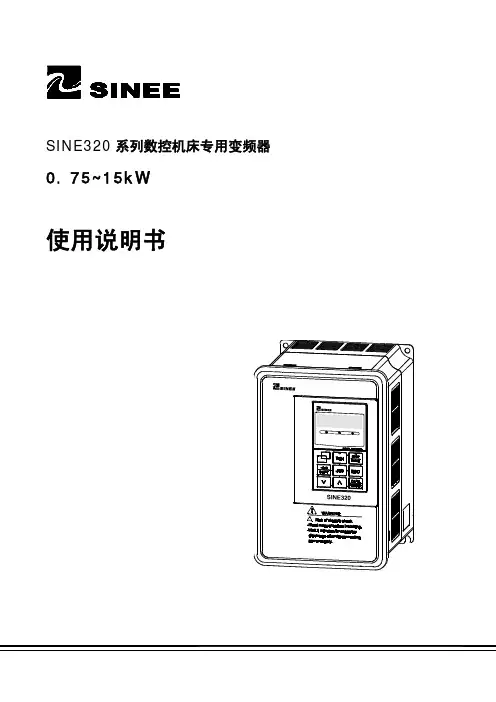

目录1. 数控机床专用型变频器的特点 (2)2. 型号、外形和安装尺寸 (2)3. 接线 (4)4. 基本运行参数 (5)1. 数控机床专用型变频器的特点低频运行下150%额定力矩平稳输出，完全满足数控车床的的需求，确保机床在低速重切削时有强劲的切削力。

电机参数自动辨识功能，动态识别电机参数，保证系统的稳定性和精确性； 调速范围０～600.00Hz 完全满足数控车床的高频要求；自动跟踪负载的变化并自动限定输出电流，使其不超过允许的最大电流值。

即使负载突变、快速加减速，变频器也不发生过流、短路等故障，实现变频器配置的高性能、高可靠性； 高速停机时响应快速稳定；除特别定义的功能外，其余功能及操作参见《SINE303系列开环矢量控制变频器使用说明书》。

2. 型号、外形和安装尺寸SINE320系列数控机床专用型变频器的型号和额定输出电流如表1所示。

表1 SINE320系列数控机床专用型变频器型号型号 适用电机功率(kW)额定输入电压额定输出电流(A)SINE320-0R7 0.75 2.8 SINE320-1R1 1.1 3.7 SINE320-1R5 1.5 4.8 SINE320-2R2 2.2 6.2 SINE320-3R0 3.0 8.0 SINE320-4R0 4.0 10.0 SINE320-5R5 5.5 13 SINE320-7R5 7.5 17 SINE320-9R0 9.0 20 SINE320-011 11 26 SINE320-01515三相380V34图1. SINE320-0R7~SINE320-7R5规格尺寸 图2. SINE320-9R0~SINE320-015规格尺寸表2 SINE320系列数控机床专用型变频器安装尺寸规格W W1 H H1 H2 D D1 D2 d SINE320-0R7SINE320-1R1SINE320-1R5SINE320-2R2SINE320-3R0SINE320-4R0140 125 22020515296 118 6SINE320-5R5 SINE320-7R5 175 160 260245-18192 142 6.5SINE320-9R0SINE320-011 SINE320-015 215 150 352335317188142 - 73. 接线3.1 安装现场要求室内通风良好。

海浦蒙特HD30矢量变频器在数控机床上的应用1 引言随着电子信息技术的发展，世界机床业已进入了以数字化制造技术为核心的机电一体化时代，其中数控机床就是代表产品之一。

数控机床是制造业的加工母机和国民经济的重要基础。

它为国民经济各个部门提供装备和手段，具有无限放大的经济与社会效应。

主轴是数控机床构成中一个重要的部分，对于提高加工效率，扩大加工材料范围，提升加工质量有着重要的作用。

采用变频器构造的主轴驱动系统可以实现无极调速，并具有调速范围广，结构简单，节约成本等优势，在机床上使用非常普遍。

海浦蒙特HD30系列变频器以其优越的性能和高可靠性，在数控机床的应用方面取得了优异的效果。

2 数控机床主轴驱动的技术要求数控机床主轴驱动是数控机床的重要组成部分，对于驱动系统具有以下技术要求：可以实现快速加减速：通常数控机床的加减速时间要求比较短，一般在1~2s左右，因此对变频器的动态性能要求较高。

需要在低速时具有强大过载能力：要求变频器具有可靠的过载保护功能。

在低速时能够提供足够的转矩输出：根据数控机床的工作特点，一般要求主轴驱动系统在1~2Hz可以输出150%额定转矩。

稳速精度高：对于高速旋转的主轴电机，速度波动过大将会影响工件的加工质量，因此对于驱动系统的速度稳定性要求很高。

接口方便：一般数控机床控制运行命令来自端子给定，频率给定指令来自模拟量，因此要求变频器有匹配的端子和模拟量接口。

3 HD30矢量控制变频器简介HD30系列矢量控制通用变频器是深圳市海浦蒙特科技有限公司研制的新一代矢量控制变频器，具有低速转矩能力强，控制精度高，超静音运行控制。

内置过程PID、可编程模拟量曲线、16段多段速运行，逻辑可编程输入输出端子，多频率给定通道设计等特色功能，把通用需求和行业用户的个性化需求有机地结合起来，提供了高集成的一体化解决方案。

同时具有很强的电网和环境适应能力，可靠性高，操作简单方便。

4 HD30矢量变频器特点HD30系列变频器根据数控机床主轴驱动系统的技术需求，具有众多针对性优点：1．具有可靠地过载保护能力，可以可靠输出150%以上额定输出电流超过2分钟；2．0.5Hz时起动转矩能够达到180%以上，满足机床主轴驱动低速大转矩的需求；3．至少两路标准的模拟量输入接口（AI1电压0~10V，AI2电压/电流可选-10V~+10V/0~20mA DC），能够与大多数数控系统接口兼容，通用性强；4．采用最新算法，使模拟量输入具有高线性度和高精确度；5．输出端子逻辑可编程。

BD330系列变频器在数控机床上的应用
引言
在机械制造业中，用普通机床加工复杂的零部件或具有较高精确度的批量产品时，需要熟练的技术工人手工操作来完成，这种效率低下的传统加工方式已无法满足现代制造业的需求。

随着计算机技术的飞速发展，先进的加工中心和数控机床应运而生，逐渐成为主流的工具机床。

在机床的主轴调速系统中，传统复杂的齿轮箱式分级调速方式已不能满足要求，所以采用更为先进的变频无级调速方式尤为重要。

对于普通三相异步交流电动机，无速度传感器矢量控制变频器BD330，能获得高达150%的启动转矩，可实现在线和离线电机参数自动识别，调速范围宽，低速时转速波动小，保证了机床系统的稳定性和精确度。

数控机床的功能需求：
◆数控机床的核心是数控操作系统，变频器是受数控操作系统控制来实现机床主轴无级调速，以实现不同的加工工艺
◆低转速高转矩，能保证在100r/min速度下正常切削工作
◆转速稳定，不丢转。

在加工螺纹过程中要求转差范围在几转之内，转差过大会造成螺纹的螺距不均，不能实现螺纹加工
◆端子控制作为命令源，二线式端子控制:正转命令、反转命令
◆转速由数控系统输出0～10vdc信号给定，外部模拟量控制
◆加速和减速时间短，一般在1s，需要配制动电阻
l BD330具有以下独特的优点:
◆起动、停止平稳，调速范围大
◆工作可靠，能长期连续稳定运行
◆操作简单方便，维护量小
◆输出特性能满足数控机床电机的要求
变频器接线与调试：
l接线图
综上所述，富凌BD330变频器满足了数控车床对主轴的调速要求，实现了数控机床加工工艺要求。

数控机床变频器1041报警故障排除过程
————————————————————————————————作者：————————————————————————————————日期：
数控机床变频器1041报警故障排除过程
这段时间修了几台数控机床，其中有一台故障是如图片所示：
我立即检查了变频器报警，如图所示：
变频器报警就是电机过流（过载），就拆开电机，一检查车床加工过石墨产品，石墨就是导电材料，检查后发现变频电机风扇电机对地啦，再检测电机风扇电机绕组对地，如图所示：
淘宝上拍了个风扇电机，跟换故障排除；
变频器报警过流（过载）就说明负载存在问题，过流导致变频器保护装置工作，首先要检查负载是否存在故障，变频调速三项异步电动机散热装置，在电机尾部安装了一台散热风扇（220V）。

数控机床的主轴速度调节方法数控机床是现代制造业中常用的一种高精度加工设备，而主轴是数控机床的核心部件之一。

主轴驱动系统的速度调节方法对于数控机床的加工质量、效率和稳定性具有重要影响。

本文将探讨数控机床主轴速度调节的几种常见方法。

首先，传统的主轴速度调节方法是通过变频器进行调节。

变频器是一种用于改变交流电源频率的装置，可以实现主轴电机的转速调节。

通过改变变频器的输出频率，可以改变主轴电机的转速。

变频器调节主轴速度的优点是调节范围广，可实现连续无级调节，并且具有较高的转速控制精度。

然而，传统变频器调节系统对于主轴负载变化响应较慢，且需要较长的响应时间，不能满足高速、高精度加工的要求。

为了解决传统变频器调节系统的局限性，近年来发展了一种新型的主轴速度调节方法，即磁滞无刷直流电机调速。

这种调速方法通过使用具有磁滞特性的无刷直流电机，实现对主轴速度的快速调节。

磁滞无刷直流电机调速系统具有快速响应、高精度、高效率等优点。

通过调节电机驱动器的激励电流，可以实现对主轴速度的精确控制。

磁滞无刷直流电机调速系统对于高速加工和精密加工具有较好的适应性，广泛应用于现代数控机床中。

除了传统的变频器调节和磁滞无刷直流电机调速方法，还有一种常用的主轴速度调节方法是采用伺服电机驱动系统。

伺服电机驱动系统是一种能够根据控制信号精确控制电机转速和位置的控制系统。

伺服电机通过反馈装置（如编码器）实时监测主轴转速，并与控制系统进行闭环控制，实现主轴速度的精确调节。

伺服电机驱动系统具有转速控制精度高、响应速度快、稳定性好等优点。

在要求高精度、高速度加工的数控机床中，伺服电机驱动系统被广泛应用。

此外，还有一些其他的主轴速度调节方法，如PID调节、开环控制等。

PID调节是一种基于比例、积分、微分三个控制参数的调速方法，通过调整这些参数来实现对主轴速度的控制。

开环控制是指在不考虑系统反馈的情况下对主轴速度进行调节，较少应用于数控机床中。

综上所述，数控机床主轴速度的调节方法多种多样，根据具体的应用场景和要求选择合适的调节方法对于保证数控机床的加工质量和效率至关重要。

中科数控变频器说明书380参数中科数控变频器380参数随着科技的不断发展，中科数控变频器已经成为了现代工业生产中不可或缺的设备之一。

它能够调整电源的频率，控制电机的转速，从而实现对机器的精确控制。

本文将重点介绍中科数控变频器380参数，帮助读者更好地了解其使用方法和技术特点。

1. 电源参数中科数控变频器380参数中的电源参数是指变频器的输入电源参数，包括电压、频率和相数。

一般来说，中科数控变频器的输入电压为380V，频率为50Hz，相数为三相。

这些参数是变频器正常工作的基础，用户在使用变频器时需要根据实际情况选择合适的电源参数。

2. 输出参数中科数控变频器380参数中的输出参数是指变频器的输出电压、频率和相数。

输出电压取决于用户对电机的要求，可以根据需要调整。

输出频率一般与输入频率相同，但变频器可以通过调整输出频率来实现对电机转速的精确控制。

输出相数与输入相数相同，一般为三相。

3. 额定电流中科数控变频器380参数中的额定电流是指变频器的最大输出电流，也是变频器正常工作的最大电流。

额定电流的大小与变频器的功率有关，一般来说，功率越大，额定电流越大。

用户在选择变频器时需要根据实际负载情况选择合适的额定电流，以确保变频器能够正常工作。

4. 控制方式中科数控变频器380参数中的控制方式是指变频器的工作方式，包括V/F控制、矢量控制、感应电机控制等。

V/F控制是最常见的控制方式，适用于大部分普通负载。

矢量控制适用于对转速和转矩要求较高的负载。

感应电机控制适用于感应电机驱动。

用户在选择变频器时需要根据实际应用需求选择合适的控制方式。

5. 过载能力中科数控变频器380参数中的过载能力是指变频器在短时间内承受的超负荷能力。

一般来说，变频器的过载能力为150% - 200%，即在额定电流的1.5倍- 2倍范围内，变频器能够正常工作。

用户在选择变频器时需要根据负载情况选择合适的过载能力。

6. 效率中科数控变频器380参数中的效率是指变频器的能量转换效率。
