设备安装调试记录UPS

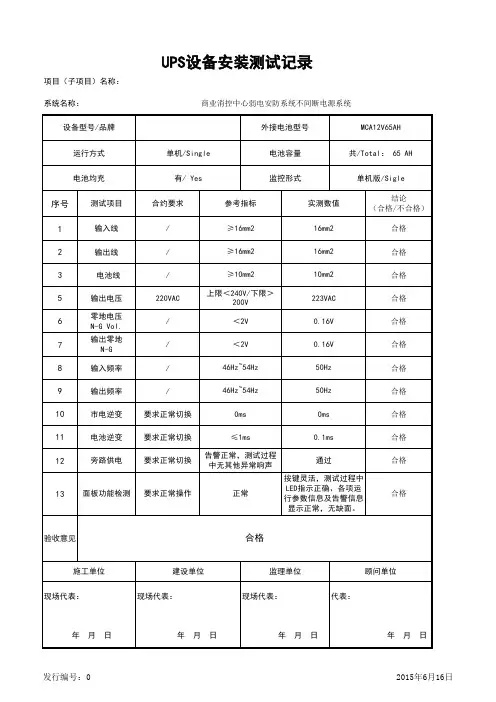

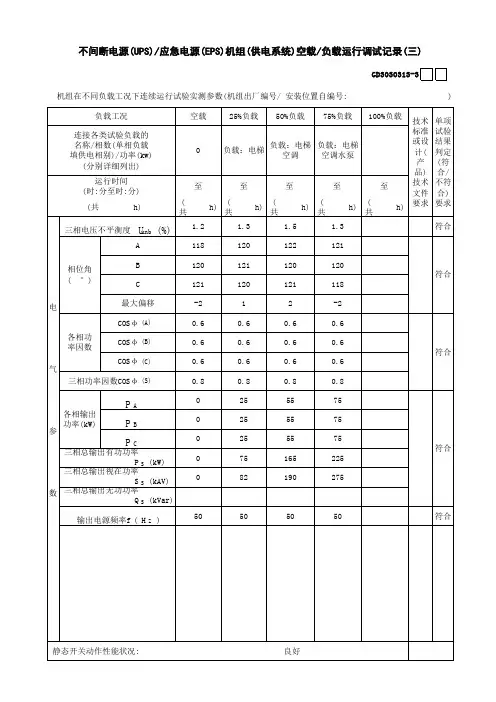

UPS设备安装测试记录
项目（子项目）名称：
系统名称：商业消控中心弱电安防系统不间断电源系统
备注：
1.以上样表中的“测试项目”为该设备调试过程中必须进行记录的基本调试内容，不代表施工单位只需完成以上调试工作。

若设备功能无法达到设计要求或业主方要求时，施工单位有责任按相关国家调试标准及瑞安GS要求进行调试，直至达到要求为止。

2.项目可根据项目需要在“调试记录表”中增加调试内容，亦可对数据记录格式进行合理调整，但调整后的“调试记录表”内容应不少于“样表”。

3.施工单位及监理单位应负责确保记录数据的准确性、真实性。

若合约中顾问单位服务范围不包含现场监督调试，顾问单位仍应负责核对施工单位所记录的机电设备性能数据，确保达到设计要求。

若顾问单位现场见证施工单位调试记录过程，可在表内注明。

UPS调试方案一说到UPS调试方案，我就想起那无数个夜晚，对着电脑屏幕，敲击键盘的声音。

这不仅仅是一个方案，更是一场与时间、技术与责任的较量。

下面，我就用我积累的经验，来给大家详细讲解一下UPS 调试方案。

咱们得明确UPS调试的目的。

这就像做饭前要了解食材一样，目的是为了保证UPS系统的正常运行，提高供电的可靠性，确保设备在突发断电情况下能够安全切换到备用电源。

下面，咱们一步步来：1.调试前的准备工作要对UPS设备进行全面的检查，包括外观、接线、内部元件等，确保设备无异常。

然后检查市电输入、输出及旁路系统，确认各项参数正常。

接着，准备调试所需的工具、仪器和资料，比如万用表、示波器、说明书等。

2.调试步骤进行静态调试，就是对UPS设备在不接负载的情况下进行测试。

主要包括：测试市电输入电压、频率，确认UPS能够正常识别并切换；测试UPS输出电压、频率，确保输出波形稳定；检查UPS内部电路，确认无短路、断路等故障。

是动态调试，就是在接上负载的情况下进行测试。

主要包括：开启UPS，逐步增加负载，观察UPS输出电压、频率的变化，确保稳定供电；进行市电断电测试，确认UPS能够迅速切换到备用电源，保证负载不受影响；进行电池放电测试，检查电池容量和放电时间，确保在断电情况下能够满足负载需求。

3.调试中的注意事项在调试过程中，要时刻关注设备运行状态，一旦发现异常，立即停止调试，查找原因；调试时要严格按照操作规程进行，避免因操作不当导致设备损坏；要确保调试人员具备一定的电气知识和操作技能，避免发生安全事故。

4.调试后的验收调试完成后，要对UPS系统进行全面的检查，确认各项参数正常；对调试过程中发现的问题进行整改，确保设备运行稳定；准备好调试报告，记录调试过程、结果及问题处理情况，提交给甲方验收。

5.后期维护建立UPS系统的运行档案，定期对设备进行检查、维护；定期对电池进行放电测试，确保电池容量满足要求；对设备进行定期保养，延长使用寿命。

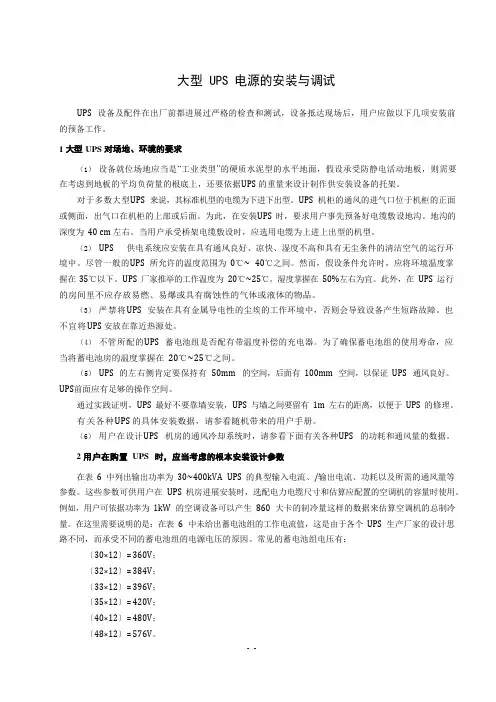

大型 UPS 电源的安装与调试UPS 设备及配件在出厂前都进展过严格的检查和测试，设备抵达现场后，用户应做以下几项安装前的预备工作。

1 大型UPS 对场地、环境的要求（1）设备就位场地应当是“工业类型”的硬质水泥型的水平地面，假设承受防静电活动地板，则需要在考虑到地板的平均负荷量的根底上，还要依据UPS 的重量来设计制作供安装设备的托架。

对于多数大型UPS 来说，其标准机型的电缆为下进下出型。

UPS 机柜的通风的进气口位于机柜的正面或侧面，出气口在机柜的上部或后面。

为此，在安装UPS 时，要求用户事先预备好电缆敷设地沟。

地沟的深度为40 cm 左右。

当用户承受桥架电缆敷设时，应选用电缆为上进上出型的机型。

（2）UPS 供电系统应安装在具有通风良好、凉快、湿度不高和具有无尘条件的清洁空气的运行环境中。

尽管一般的UPS 所允许的温度范围为0℃~ 40℃之间。

然而，假设条件允许时，应将环境温度掌握在35℃以下。

UPS 厂家推举的工作温度为20℃~25℃。

湿度掌握在50%左右为宜。

此外，在UPS 运行的房间里不应存放易燃、易爆或具有腐蚀性的气体或液体的物品。

（3）严禁将UPS 安装在具有金属导电性的尘埃的工作环境中，否则会导致设备产生短路故障。

也不宜将UPS 安放在靠近热源处。

（4）不管所配的UPS 蓄电池组是否配有带温度补偿的充电器。

为了确保蓄电池组的使用寿命，应当将蓄电池房的温度掌握在20℃~25℃之间。

（5）UPS 的左右侧肯定要保持有50mm 的空间，后面有100mm 空间，以保证UPS 通风良好。

UPS前面应有足够的操作空间。

通过实践证明，UPS 最好不要靠墙安装，UPS 与墙之间要留有1m 左右的距离，以便于UPS 的修理。

有关各种UPS 的具体安装数据，请参看随机带来的用户手册。

（6）用户在设计UPS 机房的通风冷却系统时，请参看下面有关各种UPS 的功耗和通风量的数据。

2用户在购置UPS 时，应当考虑的根本安装设计参数在表6 中列出输出功率为30~400kVA UPS 的典型输入电流、/输出电流、功耗以及所需的通风量等参数。

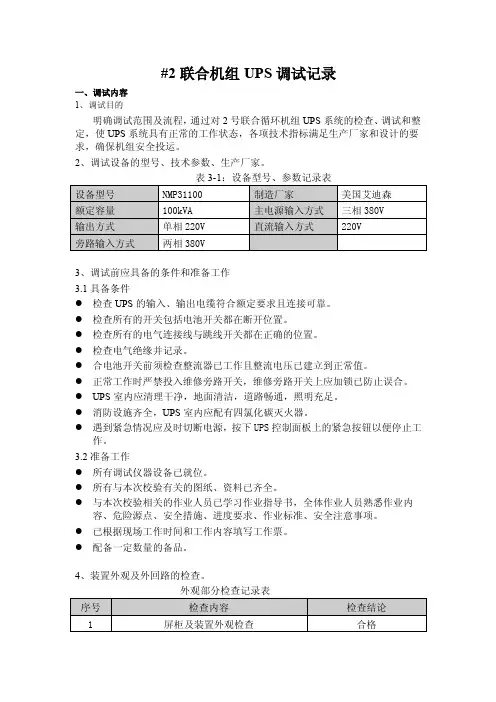

#2联合机组UPS调试记录一、调试内容1、调试目的明确调试范围及流程，通过对2号联合循环机组UPS系统的检查、调试和整定，使UPS系统具有正常的工作状态，各项技术指标满足生产厂家和设计的要求，确保机组安全投运。

2、调试设备的型号、技术参数、生产厂家。

3、调试前应具备的条件和准备工作3.1具备条件●检查UPS的输入、输出电缆符合额定要求且连接可靠。

●检查所有的开关包括电池开关都在断开位置。

●检查所有的电气连接线与跳线开关都在正确的位置。

●检查电气绝缘并记录。

●合电池开关前须检查整流器已工作且整流电压已建立到正常值。

●正常工作时严禁投入维修旁路开关，维修旁路开关上应加锁已防止误合。

●UPS室内应清理干净，地面清洁，道路畅通，照明充足。

●消防设施齐全，UPS室内应配有四氯化碳灭火器。

●遇到紧急情况应及时切断电源，按下UPS控制面板上的紧急按钮以便停止工作。

3.2准备工作●所有调试仪器设备已就位。

●所有与本次校验有关的图纸、资料已齐全。

●与本次校验相关的作业人员已学习作业指导书，全体作业人员熟悉作业内容、危险源点、安全措施、进度要求、作业标准、安全注意事项。

●已根据现场工作时间和工作内容填写工作票。

●配备一定数量的备品。

4、装置外观及外回路的检查。

5、输入电源检查及交直流回路绝缘检查。

5.1输入电源回路绝缘检查5.2交流输出回路绝缘检查6、UPS上电自检试验6.1置UPS主输入开关、旁路开关、UPS输出开关、维修旁路开关在断开状态，置旁路柜旁路输入开关在断开位置，置馈线柜馈线总开关及负荷开关在断开位置。

6.2置UPS馈线柜仪表电源开关在合位；置UPS旁路柜仪表电源熔断器投入；置UPS旁路柜“自动/手动”转换开关切至”自动”位置；置UPS旁路柜旁路输入开关合位。

6.3送上UPS主输入开关，UPS上电自检通过。

7、交、直流输入、输出电源电压及相序检查8、切换试验8.1送上旁路电源，合上UPS旁路开关，将UPS逻辑板上的控制面板上的逆变开关置为OFF，则UPS自动由逆变输出切为旁路输出。

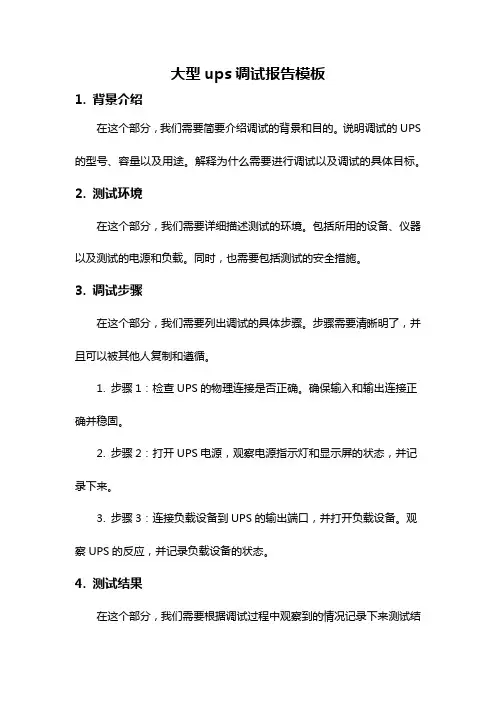

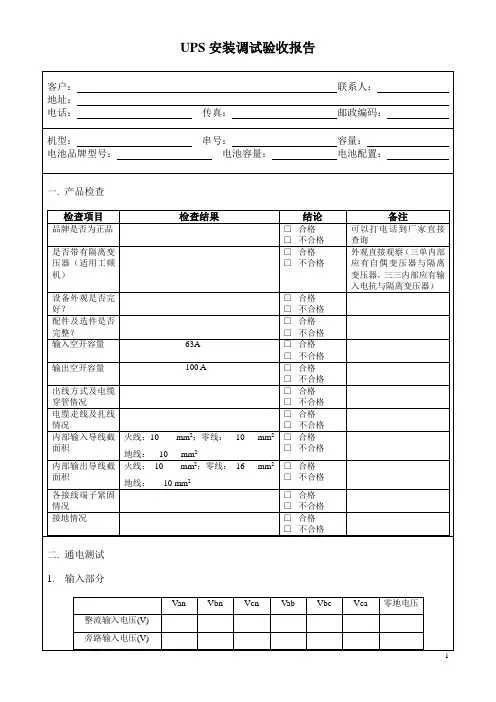

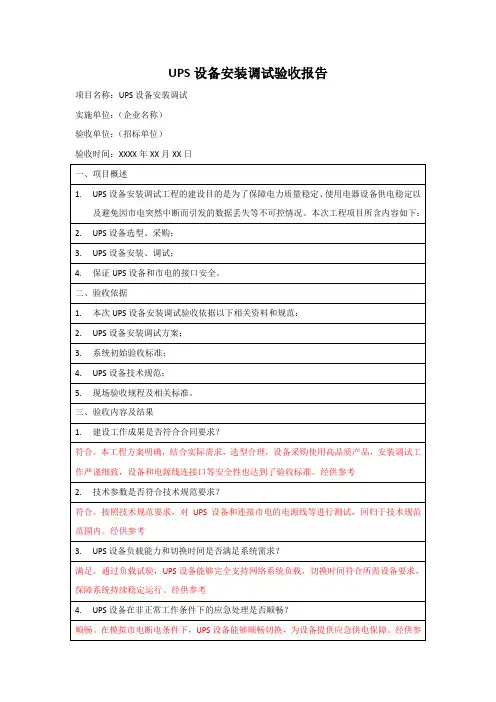

大型ups调试报告模板1. 背景介绍在这个部分，我们需要简要介绍调试的背景和目的。

说明调试的UPS 的型号、容量以及用途。

解释为什么需要进行调试以及调试的具体目标。

2. 测试环境在这个部分，我们需要详细描述测试的环境。

包括所用的设备、仪器以及测试的电源和负载。

同时，也需要包括测试的安全措施。

3. 调试步骤在这个部分，我们需要列出调试的具体步骤。

步骤需要清晰明了，并且可以被其他人复制和遵循。

1. 步骤1：检查UPS的物理连接是否正确。

确保输入和输出连接正确并稳固。

2. 步骤2：打开UPS电源，观察电源指示灯和显示屏的状态，并记录下来。

3. 步骤3：连接负载设备到UPS的输出端口，并打开负载设备。

观察UPS的反应，并记录负载设备的状态。

4. 测试结果在这个部分，我们需要根据调试过程中观察到的情况记录下来测试结果。

对每个步骤进行详细描述，并记录观察到的任何异常情况。

1. 步骤1的观察结果：UPS的物理连接正确，并且稳固。

2. 步骤2的观察结果：UPS的电源指示灯亮起，显示屏正常显示。

3. 步骤3的观察结果：负载设备成功连接到UPS的输出端口，负载设备正常运行。

5. 问题分析在这个部分，我们需要对测试结果进行分析，并找出其中存在的问题。

根据观察结果，找出可能导致问题的原因，并进行合理的推断。

1. 步骤1出现的问题：无问题。

2. 步骤2出现的问题：无问题。

3. 步骤3出现的问题：无问题。

6. 解决方案在这个部分，我们需要提出解决问题的方案或建议。

根据问题分析的结果，给出具体的解决方案，并说明实施方案的步骤。

1. 解决步骤3中的问题可以尝试重新连接负载设备，或者更换其他负载设备进行测试。

7. 结论在这个部分，我们需要对整个调试过程进行总结，并得出结论。

解释是否已经解决了所有问题，以及调试的UPS是否满足预期的要求。

通过以上调试步骤和结果分析，我们没有发现任何问题，并且调试的UPS完全符合预期的要求。

因此，我们可以得出结论，该UPS可用于我们的目标应用。

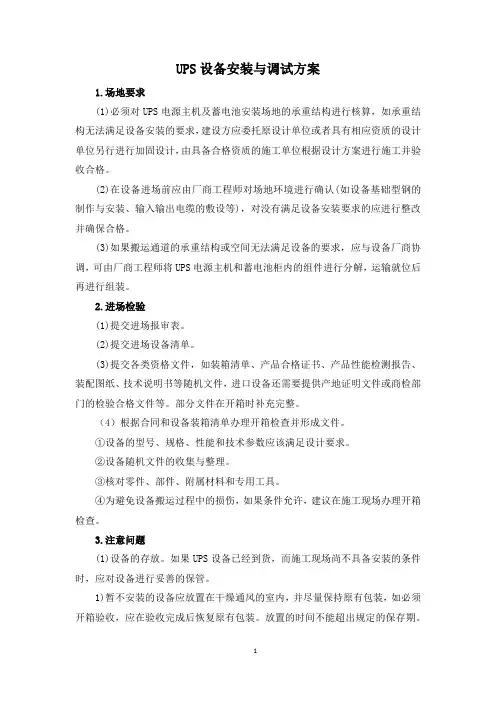

UPS设备安装与调试方案1.场地要求(1)必须对UPS电源主机及蓄电池安装场地的承重结构进行核算，如承重结构无法满足设备安装的要求，建设方应委托原设计单位或者具有相应资质的设计单位另行进行加固设计，由具备合格资质的施工单位根据设计方案进行施工并验收合格。

(2)在设备进场前应由厂商工程师对场地环境进行确认(如设备基础型钢的制作与安装、输入输出电缆的敷设等)，对没有满足设备安装要求的应进行整改并确保合格。

(3)如果搬运通道的承重结构或空间无法满足设备的要求，应与设备厂商协调，可由厂商工程师将UPS电源主机和蓄电池柜内的组件进行分解，运输就位后再进行组装。

2.进场检验(1)提交进场报审表。

(2)提交进场设备清单。

(3)提交各类资格文件，如装箱清单、产品合格证书、产品性能检测报告、装配图纸、技术说明书等随机文件，进口设备还需要提供产地证明文件或商检部门的检验合格文件等。

部分文件在开箱时补充完整。

（4）根据合同和设备装箱清单办理开箱检查并形成文件。

①设备的型号、规格、性能和技术参数应该满足设计要求。

②设备随机文件的收集与整理。

③核对零件、部件、附属材料和专用工具。

④为避免设备搬运过程中的损伤，如果条件允许，建议在施工现场办理开箱检查。

3.注意问题(1)设备的存放。

如果UPS设备已经到货，而施工现场尚不具备安装的条件时，应对设备进行妥善的保管。

1)暂不安装的设备应放置在干燥通风的室内，并尽量保持原有包装，如必须开箱验收，应在验收完成后恢复原有包装。

放置的时间不能超出规定的保存期。

2)尽量不要将设备长时间放置在室外，暂时放置在室外时，除保持原有包装外，还应采取有效的防水、防潮、防机械伤害等保护措施，并保持干燥通风的环境，必要时应设专人看护。

(2)设备的开箱检查。

办理开箱检查时，除建设单位和监理单位代表参加外，厂商代表应在现场参加开箱检查工作。

(3)设备的搬运。

设备的垂直与水平运输及就位应使用专业搬运队伍，厂商代表应在现场指导和检查。

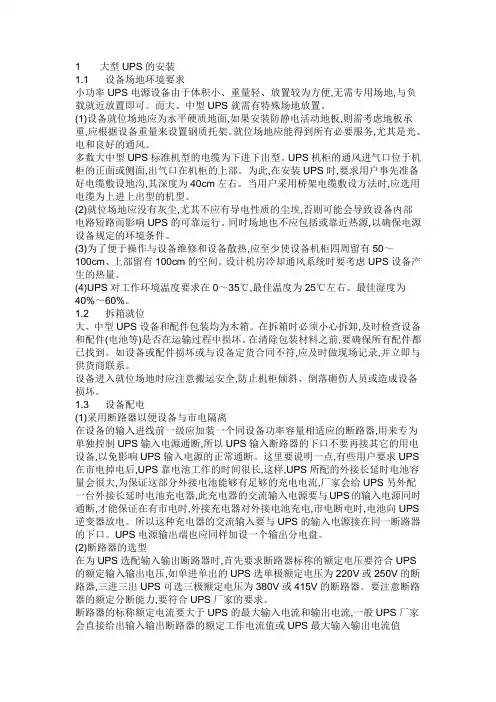

1 大型UPS的安装1.1 设备场地环境要求小功率UPS电源设备由于体积小、重量轻、放置较为方便,无需专用场地,与负载就近放置即可。

而大、中型UPS就需有特殊场地放置。

(1)设备就位场地应为水平硬质地面,如果安装防静电活动地板,则需考虑地板承重,应根据设备重量来设置钢质托架。

就位场地应能得到所有必要服务,尤其是光、电和良好的通风。

多数大中型UPS标准机型的电缆为下进下出型。

UPS机柜的通风进气口位于机柜的正面或侧面,出气口在机柜的上部。

为此,在安装UPS时,要求用户事先准备好电缆敷设地沟,其深度为40cm左右。

当用户采用桥架电缆敷设方法时,应选用电缆为上进上出型的机型。

(2)就位场地应没有灰尘,尤其不应有导电性质的尘埃,否则可能会导致设备内部电路短路而影响UPS的可靠运行。

同时场地也不应包括或靠近热源,以确保电源设备规定的环境条件。

(3)为了便于操作与设备维修和设备散热,应至少使设备机柜四周留有50～100cm、上部留有100cm的空间。

设计机房冷却通风系统时要考虑UPS设备产生的热量。

(4)UPS对工作环境温度要求在0～35℃,最佳温度为25℃左右。

最佳湿度为40%～60%。

1.2 拆箱就位大、中型UPS设备和配件包装均为木箱。

在拆箱时必须小心拆卸,及时检查设备和配件(电池等)是否在运输过程中损坏。

在清除包装材料之前,要确保所有配件都已找到。

如设备或配件损坏或与设备定货合同不符,应及时做现场记录,并立即与供货商联系。

设备进入就位场地时应注意搬运安全,防止机柜倾斜、倒落砸伤人员或造成设备损坏。

1.3 设备配电(1)采用断路器以便设备与市电隔离在设备的输入进线前一级应加装一个同设备功率容量相适应的断路器,用来专为单独控制UPS输入电源通断,所以UPS输入断路器的下口不要再接其它的用电设备,以免影响UPS输入电源的正常通断。

这里要说明一点,有些用户要求UPS 在市电掉电后,UPS靠电池工作的时间很长,这样,UPS所配的外接长延时电池容量会很大,为保证这部分外接电池能够有足够的充电电流,厂家会给UPS另外配一台外接长延时电池充电器,此充电器的交流输入电源要与UPS的输入电源同时通断,才能保证在有市电时,外接充电器对外接电池充电,市电断电时,电池向UPS 逆变器放电。

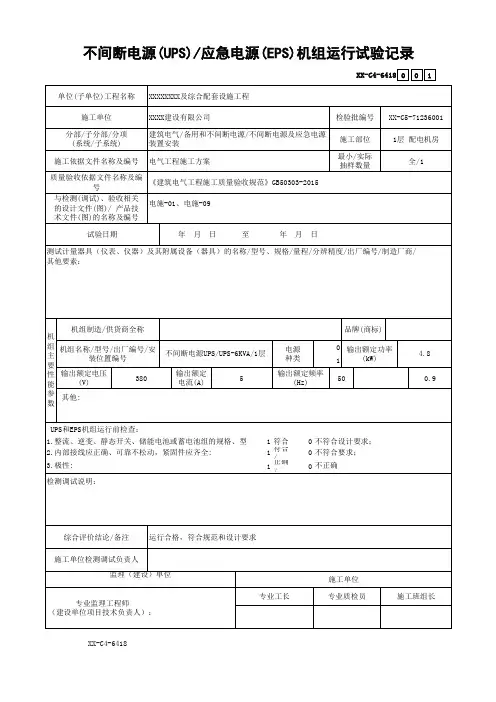

不间断电源安装检验批验收记录不间断电源（Uninterruptible Power Supply，UPS）是一种用于保证电力系统连续和稳定供电的重要设备。

在安装过程中，需要进行检验批验收记录，确保设备能够正常工作并符合相关要求。

以下是一份不间断电源安装检验批验收记录，共计1200字以上：一、项目概述项目名称：不间断电源安装项目编号：XXXXX安装单位：XXXXX公司责任人：XXXXX二、安装准备1.安装前的准备工作（1）明确安装地点和设备布置方案。

（2）准备好所需的安装材料和工具。

（3）根据设备要求，检查安装地点是否符合要求。

三、安装过程1.安装设备（1）按照设备说明书，正确安装不间断电源设备。

（2）使用合适的接线方式，将设备与供电电源和装置进行连接。

2.接地和防雷保护（1）确保设备接地可靠，连接良好。

（2）安装接地防雷装置，确保设备免受雷击。

3.接线和绝缘（1）仔细检查设备接线是否正确、牢固。

（2）进行接线的同时，检查接线部分是否符合绝缘要求。

四、调试测试1.开机试运行（1）按照设备说明书，正确启动不间断电源设备。

（2）观察设备启动过程中是否有异常情况发生。

2.负载测试（1）连接负载设备，进行不同负载下的测试。

（2）记录测试过程中的输入电压、输出电压和工作时间等信息。

3.切换测试（1）测试设备在有电和无电状态下的切换情况。

（2）观察切换过程中是否存在电源中断或其他异常情况。

五、验收结果1.检查设备是否符合相关技术要求和规范标准。

2.检查设备运行是否正常、稳定。

3.分析测试结果，确保设备满足用户需求。

4.如有不合格项，提出整改意见，并进行整改。

六、验收结论根据对不间断电源安装过程进行的检查和测试，设备安装质量良好，符合相关要求和标准。

设备运行稳定，满足用户需求。

整个安装过程无异常情况发生。

验收结果合格。

七、后续工作1.编制设备安装和调试完成报告，并及时归档。

2.设备安装后，定期进行运维和巡检工作，确保设备长期稳定运行。

一一一一、、、、调试前的准备工作调试前的准备工作调试前的准备工作调试前的准备工作1调试所用工具调试所用工具包括万用表、蓄电池内阻测试仪、电力测试仪、相位表。

(1)万用表:用来检测电压。

(2)蓄电池内阻测试仪:用来检测电池是否良好。

(3)相位表:用来检测三相电压相位。

(4)电力测试仪:用来检测输入谐波分量是否达标，检测转换时是否有间断。

2.调试前的检查注意:在检查以前，所有开关或接触器都是断开的，电压没有加在输入端子上。

1)电源电路检查(1)检查交流输入端子。

(2)检查旁路输入端子。

(3)检查直流输入端子。

(4)检查交流输出端子。

(5)确定地线连接完好。

检测线路连接是否正常，是否有短路情况，用万用表的欧姆挡确认输入席雕(线-线、线-地、线-零)是否正常，有无短路或绝缘情况。

注意:不能用摇表测量，用摇表测绝缘是在安装阶段要做的工作。

2)控制电路检查(1)检查控制线端子是否在正确的插座上。

(2)检查各板件跳线，使其符合本机要求。

二二二二、、、、调试内容和调试步骤调试内容和调试步骤调试内容和调试步骤调试内容和调试步骤调试是为了使UPS能够正常开机运行，各种类型的UPS所要调试的具体内容有所不同，但必须做的测试一般包括以下几个内容。

注意:在闭合输人交流开关前，检测主线路不能有短路。

将交流输人电压和旁路输入电压加在输入端子上。

1.输入电压检查(1)用万用表测量交流输人电压和旁路输入电压并记录。

(2)用相位表检查交流电压和旁路输入电压的相位，确定相位正确。

(3)用万用表测量直流输入并记录。

2.开机调试(1)首先应输入符合本机的参数，一般有以下一些内容:输人电压等级、频率、输出电压等级、频率、电池参数、日期、电池自放电检测等，具体内容根据机器要求而定。

(2)根据机器要求开机，使机器正常运行。

(3)电池浮充电压检查:①用万用表测量直流端子上的直流电压。

②校验正确电压。

注意:当电池正常充电时，等显示屏上的电池电压被刷新后再测量直流电压。
