汽轮机热力系统及辅助设备概述引言汽轮机是一种常见的能源转换设备，广泛应用于发电厂、工业生产和航空航天等领域。
汽轮机的热力系统及辅助设备是确保汽轮机正常运行的重要组成部分。
本文将对汽轮机热力系统及其辅助设备进行概述，介绍其主要组成和功能。
汽轮机热力系统汽轮机热力系统是指汽轮机中与热力流动相关的系统，包括供热系统、供汽系统、冷却系统和循环水系统等。
这些系统的主要功能是在汽轮机运行过程中提供热力流动和散热，确保汽轮机的高效运行和安全稳定。
供热系统供热系统是汽轮机中的重要组成部分，主要功能是提供高温高压的蒸汽给蒸汽涡轮，驱动涡轮转动产生功率。
供热系统由锅炉、热交换器、水泵等设备组成。
锅炉负责将水加热为蒸汽，热交换器用于提高蒸汽温度和压力，水泵则负责将水送入锅炉进行循环。
供热系统的性能直接影响汽轮机的发电效率和负荷能力。

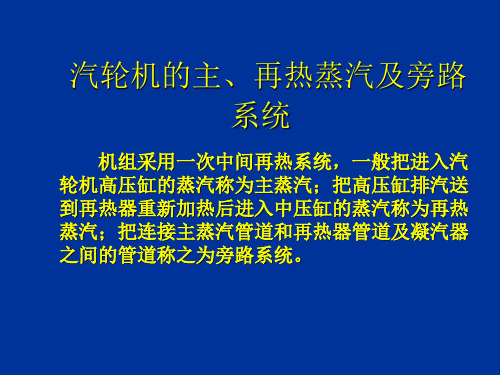

供汽系统供汽系统是汽轮机中将蒸汽输送到各种设备和机械的系统。
它包括主汽系统和辅汽系统。
主汽系统将高温高压的主蒸汽引导到汽轮机高压缸驱动涡轮转动，产生功率；辅汽系统将副蒸汽供应给电力车、加热设备等辅助设备使用。
供汽系统的主要设备包括汽包、汽阀、蒸汽管道等，确保蒸汽的稳定输送和均匀供应。
冷却系统冷却系统是汽轮机中的重要组成部分，用于冷却汽轮机中产生的热量。
汽轮机工作时会产生大量的热量，如果不及时散热，可能导致设备过热甚至损坏。
冷却系统主要通过循环水冷却的方式将热量带走。
冷却系统包括冷却塔、冷却水泵、冷却管道等设备。
其主要功能是通过循环水吸收汽轮机热量，然后通过冷却塔将热量释放到大气中。
循环水系统循环水系统是汽轮机热力系统中的重要环节，主要负责循环供水和冷却。
汽轮机运行时需要大量的循环水来提供冷却和循环供水。
循环水系统包括循环水泵、冷却塔、水处理设备等。
循环水泵负责将冷却后的水送回到汽轮机，循环供水；冷却塔则通过排放废热的方式冷却循环水，确保循环水的温度和质量。
汽轮机辅助设备汽轮机辅助设备是汽轮机热力系统中起辅助作用的设备，包括给水系统、泄压系统、脱硫系统等。
汽轮机热力系统及辅助设备概述汽轮机热力系统及辅助设备是现代热能装置中重要的一部分。
它负责将燃料的热能转化为机械能，并提供给汽轮机的动力系统。
本文将介绍汽轮机热力系统的主要组成部分和工作原理，并简要介绍一些常见的辅助设备。
汽轮机热力系统的组成部分汽轮机热力系统由几个主要组成部分组成，包括锅炉、汽轮机和凝汽器。
下面将对这些组成部分进行详细介绍。
锅炉锅炉是汽轮机热力系统中的核心设备，主要用于将燃料的热能转化为水蒸气。
锅炉可以分为多种类型，包括燃煤锅炉、燃气锅炉和燃油锅炉等。
锅炉内部有多个燃烧室，燃料在其中燃烧产生高温烟气，通过传热器传递热量给水，使水转化为蒸汽。
汽轮机汽轮机是将蒸汽的热能转化为机械能的主要设备。
它由转子和固定叶轮组成。
蒸汽进入汽轮机后，通过对转子和固定叶轮的冲击和推动，使转子转动起来，产生机械能。
汽轮机通常分为高压汽轮机、中压汽轮机和低压汽轮机等多级透平，以提高系统效率。
凝汽器凝汽器是汽轮机热力系统中，将蒸汽的热能转化为冷却水的设备。
它通过将蒸汽在管子内部排放热量，使蒸汽冷凝成水，然后将冷凝水循环回锅炉进行再次加热。
凝汽器的工作原理类似于热交换器，它使汽轮机热力系统可以实现闭路循环，提高能量利用率。
汽轮机热力系统的工作原理汽轮机热力系统的工作原理可以简单概括为以下几个步骤：1.锅炉中的燃料燃烧产生高温烟气。
2.高温烟气通过传热器，将热量传递给水，使水转化为蒸汽。
3.蒸汽进入汽轮机内部，通过对转子和固定叶轮的冲击和推动，使转子转动起来，产生机械能。
4.蒸汽从汽轮机排出后，进入凝汽器内部，通过散热和冷却，将蒸汽冷凝为水。
5.冷凝水循环回锅炉进行再次加热，形成闭路循环。
辅助设备除了上述的主要组成部分外，汽轮机热力系统还需要一些辅助设备来支持其正常运行。
常见的辅助设备包括：•给水系统：负责将水供给锅炉，包括水处理设备和给水泵等。
•排气系统：负责排放汽轮机中排出的湿汽，包括凝结水泵和空气排放设备等。
第一部分汽轮机及辅助系统（试行本）张家港华兴电力有限公司ZHANGJIAGANG HUA XING ELECTRIC POWER CO.,LTD.第一章汽轮机技术规范及主要性能参数第一节汽轮机概述1. 技术规范1.1 型号：D101.2 型式：单轴、双缸、双排汽、高中压合缸、低压缸双分流1.3 旋转方向：从汽轮机向发电机看为顺时针方向1.4 配套设备：三压、卧式、无补燃、自然循环燃机余热锅炉及395MW氢冷发电机1.5 制造厂家：美国GE公司1.6 出厂编号：#1机：#2机：1.7 投产日期：#1机：#2机：2. 技术参数2.1 额定功率：141MW2.2 额定转速：3000 rpm2.3 超速转速：3300 rpm2.4 汽轮机轴系临界转速2.4.1 一阶：1200 rpm2.4.2 二阶：1900-2100 rpm2.5 振动最大许可值（轴承座双幅值三个方向）2.5.1 工作转速时：≯0.05mm2.5.2 临界转速时：≯0.10 mm第二节热力参数1. 高压缸进汽温度：565.5℃2. 高压缸进汽压力：9.64 Mpa3. 高压缸蒸汽流量：283.2 t/h4. 中压缸进汽温度：565.5℃5. 中压缸进汽压力：2.18 Mpa6. 中压缸蒸汽流量：311.8 t/h7. 低压缸进汽温度：313.5℃8. 低压缸进汽压力：0.366 Mpa9. 低压缸蒸汽流量：363.7 t/h10. 排汽压力：5.37 Kpa11. 冷却水温：22 ℃12. 汽耗率：13. 热耗率：14. 回热抽汽：无条件：燃料：天然气，环境温度：15.4℃，相对湿度80.00%第三节汽轮机简要说明1.汽轮机型号为Ｄ１０，型式为三压、中间再热、单轴、无抽汽、凝汽冲动式机组。
2.汽缸A)、高、中压缸采用合缸，通流部分反向布置，进汽部分集中在高中压缸的中部。
高压缸内无调节级，高压缸有12个压力级，中压缸有9个压力级，在中压缸下缸9级后有来自余热锅炉低压过热蒸汽的进汽，该蒸汽与中压缸排汽相混合共同流入低压缸。
汽轮机的辅机设备及系统介绍一秦岭电厂的三大主机的简介a)华能陕西秦岭发电厂建设2×660MW机组工程厂址位于陕西省华阴市罗敷，是新规划的工业园区，西距西安市105km。
b)华能陕西秦岭发电厂原装机容量1050MW，共分三期建成，秦岭发电厂一期（即一站）与二期、三期（即主厂区）形成一厂二站。
其中，一期工程安装有两台125MW机组，于1974年建成，已于2008年11月关停；二、三期工程安装有四台200MW机组，于1986年全部建成投产。
c)本期工程建设2×660MW超临界间接空冷机组，同步建设脱硫、脱硝设施。
厂址位于二、三期工程厂址（主厂区）扩建端，远期按6×660MW机组规划。
d)本工程由中国华能集团公司全资建设，工程设计单位为中国电力工程顾问集团西北电力设计院，工程监理单位为西北电力建设工程监理有限公司，天津电力建设公司为7号机组及公用系统安装工程的主体施工单位，西安热工研究院有限公司为7号机组及公用系统主体调试单位。
e)华能陕西秦岭发电厂2×660MW机组工程于2009年11月1日开工，7号机组计划于2011年7月15日投产。
二、工程三大主机设备生产厂：f)锅炉：东方锅炉（集团）股份有限公司。
锅炉采用东方锅炉（集团）股份有限公司制造的660MW超临界变压直流炉、单炉膛、内螺纹螺旋管圈水冷壁、一次中间再热、平衡通风、露天布置、固态排渣、全钢构架、全悬吊结构П型锅炉，型号为DG-2141/25.40-II6。
设计煤种采用彬县大佛寺煤，校核煤种采用彬县下沟煤和黄陵煤g)汽轮机：东方电气集团东方汽轮机有限公司。
汽轮机采用东方电气集团东方汽轮机有限公司制造的超临界、一次中间再热、三缸四排汽、单轴、双背压、凝汽式汽轮机，型号为NJK622-24.2/566/566。
h)发电机：东方电气集团东方电机有限公司。
发电机采用东方电气集团东方电机有限公司制造的QFSN-630-2型发电机i)锅炉补给水处理系统采用超滤+两级反渗透＋连续电除盐（EDI）方案。
