施工进度形象图一、项目概述本施工项目是某市的文化中心，其设计独特，且包含多种功能。
项目的施工进度形象图是项目管理团队为了更好地掌控施工进程，确保项目按时完成，以及合理分配资源所采用的一种有效的工具。
二、施工进度形象图的作用1、直观展示施工进度：施工进度形象图通过图形和颜色等视觉元素，将项目的各个阶段以及关键任务直观地展示出来，使得项目团队成员能够快速了解项目的整体情况和当前进展。
2、有效协调资源：通过施工进度形象图，项目管理人员可以清晰地看到哪些任务需要更多资源，哪些任务可以优化资源分配。
这有助于实现资源的合理配置和高效利用。
3、预测风险并制定应对措施：通过观察施工进度形象图，项目管理人员可以发现可能存在的问题和风险点，从而提前采取应对措施，防止因问题扩大而影响项目进度。
4、促进沟通与协作：施工进度形象图可以为项目团队成员提供一个共享的平台，促进他们之间的沟通和协作。
同时，它也为项目利益相关者提供了一个了解项目进度的渠道，增强了信息的透明度。
三、施工进度形象图的实施步骤1、定义项目阶段和任务：首先需要将项目划分为若干个阶段，并为每个阶段定义具体的任务。
这些任务应当是可衡量的，以便于评估项目的进展情况。
2、制定任务时间表：根据每个任务的复杂程度和资源需求，为每个任务设定合理的时间表。
确保各任务之间的衔接和整体进度安排。
3、收集并更新数据：在项目实施过程中，需要定期收集数据并更新施工进度形象图。
这些数据包括已完成任务的数量、质量以及资源消耗等。
4、分析进度趋势：通过观察施工进度形象图，分析项目的进度趋势是否符合预期。
如果存在偏差，需要及时采取调整措施。
5、持续改进：施工进度形象图应当是一个持续改进的过程。
通过总结经验教训，不断优化项目管理流程和方法，提高项目的整体效率和质量。
四、结论施工进度形象图作为一种有效的项目管理工具，能够直观地展示施工进度，协调资源分配，预测风险并制定应对措施，促进团队沟通和协作。
第1篇一、工程施工形象进度的重要性1. 有助于提高工程管理水平。
通过形象进度，可以直观地了解工程建设的进展情况，便于施工、监理、业主等部门对工程建设进行科学、合理的调度和管理。
2. 有助于提高工程质量。
形象进度能够反映工程实体的完成情况，有助于及时发现和解决施工过程中出现的问题，确保工程质量。
3. 有助于缩短工程建设周期。
通过形象进度，可以实时掌握工程建设的进展情况，及时调整施工计划，确保工程按期完成。
4. 有助于提高工程效益。
形象进度有助于优化资源配置，降低工程成本，提高工程效益。
二、工程施工形象进度的主要内容1. 工程实体形象进度。
主要包括建筑物、构筑物、道路、桥梁等工程实体的完成情况，如主体结构、装饰装修、设备安装等。
2. 施工进度。
包括施工阶段、施工部位、施工量等，如基础施工、主体施工、装饰装修等。
3. 质量进度。
包括工程质量检查、验收、整改等，如隐蔽工程验收、质量评定等。
4. 安全进度。
包括施工现场安全管理、安全事故处理等，如安全教育、安全检查等。
5. 环保进度。
包括施工现场环境保护、环境污染治理等，如扬尘治理、噪声控制等。
三、工程施工形象进度的表示方法1. 图表表示法。
通过绘制工程进度图、形象进度图等，直观地展示工程建设的进展情况。
2. 文字描述法。
用文字简要描述工程实体的完成情况、施工进度、质量进度、安全进度、环保进度等。
3. 数值表示法。
用具体的数字表示工程实体的完成程度、施工量、质量等级、安全事故发生次数等。
四、工程施工形象进度的控制与调整1. 施工单位应根据施工图纸、施工组织设计等，制定合理的形象进度计划。
2. 监理单位要加强对形象进度的监督，确保形象进度符合要求。
3. 业主单位要密切关注形象进度，及时调整施工计划，确保工程按期完成。
4. 在施工过程中，如遇特殊情况，要及时调整形象进度计划，确保工程建设顺利进行。
总之，工程施工形象进度是衡量工程建设水平的重要指标。
施工单位、监理单位、业主单位应高度重视形象进度的管理，确保工程建设质量、进度、安全、环保等方面达到预期目标。

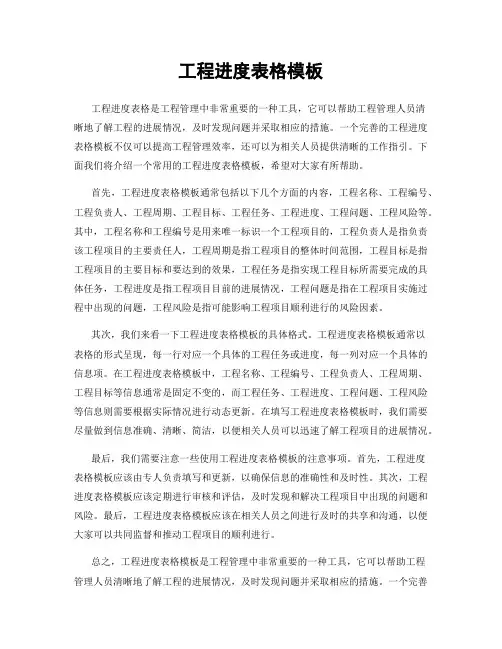

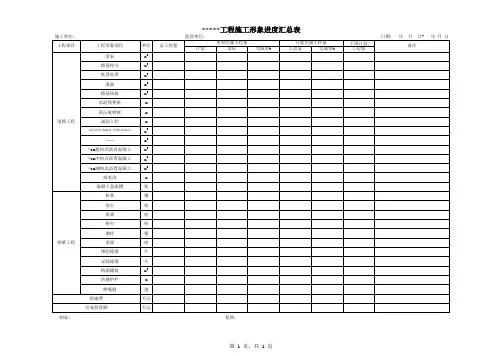

工程进度表格模板工程进度表格是工程管理中非常重要的一种工具，它可以帮助工程管理人员清晰地了解工程的进展情况，及时发现问题并采取相应的措施。
一个完善的工程进度表格模板不仅可以提高工程管理效率，还可以为相关人员提供清晰的工作指引。
下面我们将介绍一个常用的工程进度表格模板，希望对大家有所帮助。
首先，工程进度表格模板通常包括以下几个方面的内容，工程名称、工程编号、工程负责人、工程周期、工程目标、工程任务、工程进度、工程问题、工程风险等。
其中，工程名称和工程编号是用来唯一标识一个工程项目的，工程负责人是指负责该工程项目的主要责任人，工程周期是指工程项目的整体时间范围，工程目标是指工程项目的主要目标和要达到的效果，工程任务是指实现工程目标所需要完成的具体任务，工程进度是指工程项目目前的进展情况，工程问题是指在工程项目实施过程中出现的问题，工程风险是指可能影响工程项目顺利进行的风险因素。
其次，我们来看一下工程进度表格模板的具体格式。
工程进度表格模板通常以表格的形式呈现，每一行对应一个具体的工程任务或进度，每一列对应一个具体的信息项。
在工程进度表格模板中，工程名称、工程编号、工程负责人、工程周期、工程目标等信息通常是固定不变的，而工程任务、工程进度、工程问题、工程风险等信息则需要根据实际情况进行动态更新。
在填写工程进度表格模板时，我们需要尽量做到信息准确、清晰、简洁，以便相关人员可以迅速了解工程项目的进展情况。
最后，我们需要注意一些使用工程进度表格模板的注意事项。
首先，工程进度表格模板应该由专人负责填写和更新，以确保信息的准确性和及时性。
其次，工程进度表格模板应该定期进行审核和评估，及时发现和解决工程项目中出现的问题和风险。
最后，工程进度表格模板应该在相关人员之间进行及时的共享和沟通，以便大家可以共同监督和推动工程项目的顺利进行。
总之，工程进度表格模板是工程管理中非常重要的一种工具，它可以帮助工程管理人员清晰地了解工程的进展情况，及时发现问题并采取相应的措施。
形象进度简易简易操作说明一分解与设计(一) 设计桥梁的形象进度模板在绘制桥的形象进度图之前，我们首先要在系统中设计出整座桥的二维图形，然后在根据工程施工进度情况，把图形中相应的部位标识成红色，表示某项工程已完成。
1、桥的初步设计在【进度管理】→【形象进度】－【分解与设计】下，选择EPS结构树中的工区之后，再在PBS结构中选择某座桥，再单击“实体分解”页面，进入图4-27所示的桥梁设计页面，在此页面中有三个页面，分为实体分解、详细设计、单位工程。
实体分解是用来对某座桥进行初步设计；详细设计是用来对某座桥进行更加准确的设计；单位工程是生成整座桥的数据信息。
我们把一座桥按照结构部位划分为基础结构（桥墩的基础是明挖、桩基）、桩基矩阵（桩基排列情况）、跨式结构（梁的孔数、类型）、起始里程（指第1个桥墩的里程）四个部份，只要对这四个部份进行形象数据描述，系统就会根据这些数据信息生成这座桥二维图形。
图4-27图形的初步设计（1）、基础结构：是用来描述整座桥的桥墩（台）个数和桥墩（台）类型。
桥墩（台）类型有以三种：桥墩（031001）、桥台（031002）、墩柱（031003）。
整座桥的基础结构的表达式为：031002+815*031001+031002。
表达式中的2个桥台，类型为“031002”，左右各一个；“23*031001”表有23个桥墩，类型为“031001”；（2）、基础矩阵：用来描述桩基基础的桩的排列情况。
表达式为：3,2,3或2,2或3,3等，如果还有其他排列情况，就需要手工进行调整。
（3）、跨式结构：用来描述梁的孔数和类型。
表达式为：24*031004。
24表示梁的孔数，类型031004表示预制梁。
如果梁的类型为现浇梁就需要手工调整。
（4）、起始里程：用来描述第1个桥墩的开始里程。
a) 在基础结构中输入表达式，把桥台、桥墩的排列表达出来，可点击“”参照右侧桥台、桥墩的代码。
例：031002+815*031001+031002代表桥梁一侧的桥台代表桥梁中间的桥墩类型桥墩个数代表桥梁另一侧的桥台b) 在桩基矩阵中输入此桥桩基排列较多的形式，可参照右侧排列示例。
施工进度计划报审表工程名称：临桂新区新中路建设工程1、工程现状临桂新区新中路建设工程位于临桂新区，南起万福路，北至奥园南路，全长1691M。
新中路现已完成K0+180--K0+660、K0+760--K0+760--K0980、K1+000--K1+320和K1+360--K1+560段路床、排水管、水稳层施工及路缘石、路平石安装铺设以及K0+340--K0+640和K1+060--K1+330的粗沥青铺设施工。
2、工程计划按照创业大厦2014年6月进驻办工，本工程拆迁任务重，工期紧，我公司制定3月和6月两个时间主要工期控制段：2-3月份工程形象进度主要是完成拆迁范围内的快车道的路基、路床排水管道和水稳层等施工；4-6月份工程形象进度主要是完成拆迁范围内的万福路至新龙路段的慢车道、人行道的路基、路床、管线和水稳层及道路路缘石、路平石安装铺设等工程施工，以及新中路1#桥以北至奥园南路范围内的坟墓、杆线迁移完成的路床、路基和各种管线施工。
具体施工进度计划见施工进度计划图。
3、进度保证措施（一）从组织机构、人员配备、管理上保证为了按期完成本工程时间节点内容，我公司将建立以项目经理为首的工程负责人，组织好人员、机械，以工地为家，集项目班子全力，我方必能按时按质地完成本次制定工程形象进度任务。
（二）从计划安排上保证按照施工进度总计划的工期要求，精心制定分项施工计划和各项实施方案，重要工序做好施工组织专项设计，合理安排各分项工程的施工顺序，预先解决后续工作中可能出现的问题，为后续工作顺利进行创造有利条件。
（三）从材料管理和机械设备管理上保证材料进行分层管理，明确材料管理制度，使整个施工过程的材料周转顺利。
组织好机械设备的流水施工，搞好机械设备的综合利用，为机械设备的施工创造良好的条件，大力提高其使用率，缩短作业时间。
（四）从技术上保证本工程项目技术负责人全面负责该工程的施工技术管理，与各级技术人员建立技术管理小组，负责各项专利技术问题的解决，施工方案的编制与监督执行。
工程形象进度图施工总体计划横道图工程项目 2013年 2014年 2015年月份 10 11 12 1 2 3 4 5 6 7 8 9 10 11 12 1 2 分部分项12.30 11.20 前期准备工作 8.25 5 1.10 12.20 软基处理12.20 10.15 土石开挖及防护 8.25 10.30 12.20 路基填筑路基工程 4.30 12.10 涵洞、通道5.1 10.30 排水工程10.30 5.15 防护、扫尾12.30 6.30 桩及基础9.30 2.1 下部结构2.15 9.30 梁板预制桥梁工程3.15 10.31 梁板安装11.30 4.15 桥面系10.1 12.15 扫尾路基工程总体计划横道图2013年 2014年 2015年项目名称6 7 8 9 10 11 12 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5准备工作 5.15 7.10 6.22 5.20 6.22 水泥搅拌桩7.5 11.4 塑料排水板10.24 预应力管桩5.156.20 挖方及高边坡防护8.25 9.20 路基填筑6.25 涵洞、通道排水工程防护、扫尾万坑大桥施工总体计划横道图2013年 2014年 2015年项目名称6 7 8 9 10 11 12 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 准备工作3.15 灌注桩基础10.15 现浇段下部构造10.10 现浇段箱梁(左)2.15 10.20 现浇段箱梁(右)5.20 8.10 下部结构梁板安装3.20 10.10 桥面系扫尾航桥大桥施工总体计划横道图2013年 2014年 2015年项目名称6 7 8 9 10 11 12 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 准备工作灌注桩基础10.20 现浇段下部构造2.10 现浇段箱梁(左)3.10 现浇段箱梁(右)8.5 下部结构梁板安装桥面系4.20 扫尾龙义大桥施工总体计划横道图2008年 2009年 2010年项目名称6 7 8 9 10 11 12 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 准备工作1.15 灌注桩基础3.20 下部结构9.10 12.10 左线第二联12.25 右线第二联12.5 3.10 左线第一联12.25 3.25 左线第三联3.11 6.10 右线第一联3.26 6.25 右线第三联桥面系扫尾。
如何描述工程形象进度表及投资？工程形象进度是用建筑产品实物形态反映建设进度的一种特殊表现形式，一般是用文字结合实物量或百分比，简明扼要地反映已施工工程所达到的形象部位或进度情况。
决不允许有部分、基本完成等模糊概念的形容词。
工程形象进度一般是按单位工程中分部分项的部位表示的，各种房屋和构筑物单位工程的形象进度要根据它们的各自特点来表示。
1。
民用房屋建筑工程形象部位一般可分为：基础、结构（多层房屋以层数表示）、屋面、装修、收尾、竣工等。
2。
工业房屋建筑工程形象部位一般可分为：基础、结构（复杂的结构可分柱、吊车梁、屋架、屋面板、砖墙等或按跨线说明）、屋面、收尾、竣工、交工等。
3。
工业机电设备安装工程形象部位一般可分为：设备清洗、吊装就位、安装（大型设备可以用安装完成程度或百分比表示）、试车调整、交工投产等。
工程除按形象部位表示外，还应详细地说明实际达到的形象进度。
如基础可分为：基础挖土、混凝土基础、基础土方回填；多层工业建筑的主体结构可分为各层次结构及有关工程；民用公共建筑收尾可分为门窗油漆、墙面涂料、照明、水暖等，大型和联动设备可分为主机和各辅机。
什么是工程形象进度？工程的形象进度，一般指的是直观可以感觉到的进度。
形象进度一般讲总体形象进度和分项工程形象进度，用图表表示。
一般施工单位在编制施工组织设计时就需要编制工程进度计划。
工程施工开始后每月应进行进度统计，此统计要反映两个意思，一是反映工程现在的完成情况（即百分比）；二是与施工组织设计中编制的计划进行比较，检查进度是超前还是滞后，以指导领导对后续工作的安排。
形象进度的具体表现形式需要用数字来体现，此数字指的是造价，即已完成的工程量要换算成造价，再与该项目的总价进行比较，其比值就是该项目的形象进度。
比如说桥梁工程的形象进度，即需要将已完成的所有桥梁工程量折算成造价，与合同中桥梁工程总造价相除，这就是桥梁工程的形象进度；如要了解工程总进度，则需要将所有完成的工程量均换算成造价，再与合同总价相除，这就是工程总体形象进度。
