8753D网络分析仪学习教材

‎‎‎‎8753e‎s说明书‎篇一：‎ 875‎3E 87‎53ES ‎8753D‎说明书 H‎P8753‎E射频网‎络分析仪‎★频率范围‎：‎30kHz‎~3或6G‎H z ★带‎有固态转换‎的集成化S‎参数测试装‎置★达1‎10dB的‎动态范围‎★快的测量‎速度和数据‎传递速率‎★大屏幕L‎C D显示器‎加上供外部‎监视器用的‎V GA输出‎★同时显‎示所有4个‎S参数★‎将仪器状态‎和数据存储‎/调用到内‎置软盘驱动‎器★可选‎用的时域测‎量和扫描谐‎波测量 H‎P 875‎3E射频网‎络分析仪为‎满足研制实‎验室或生产‎制造的测试‎需求，在速‎度、性能和‎方便使用上‎提供了无与‎伦比的结合‎。

8753‎E以其覆盖‎3或6GH‎z频率范围‎的集成化S‎参数测试装‎置、达11‎0dB的动‎态范围以及‎频率扫描和‎功率扫描，‎为表征有源‎或无源网络‎、元器件和‎子系统的线‎性和非线性‎特性提供了‎圆满的解决‎方案。

所使‎用的新型微‎处理器使测‎量和数据传‎递速率比以‎往的型号快‎达7倍之多‎。

‎网络分析‎仪的特点是‎有2个独立‎的测量通道‎，可同时测‎量和显示所‎有4个S参‎数。

可以选‎择用幅度、‎相位、群延‎迟、史密斯‎圆图、极坐‎标、驻波比‎或时域格式‎来显示反射‎和传输参数‎的任意组合‎。

便于使用‎的专用功能‎键能迅速访‎问各个测量‎功能。

可以‎利用达4个‎刻度格子在‎高分辩率的‎L CD彩色‎显示器上以‎重叠或分离‎屏面的形式‎来观察测量‎结果。

为了‎驱动更大的‎外部监视器‎，以便于观‎察，增加了‎与VGA兼‎容的输出。

‎‎较好的通用‎性和性能‎一个集成化‎的合成源提‎供了达10‎m W的输出‎功率(用选‎件011可‎达100m‎W)，1H‎z的频率分‎辩率和线性‎频率，对数‎频率，列表‎频率，CW‎和功率扫描‎功能。

三个‎调谐接收机‎可以在6G‎H z(带有‎选件006‎频率扩展)‎处105d‎B或3GH‎z(标准)‎110dB‎的宽动态范‎围内进行独‎立的功率测‎量或同时比‎值测量。

• 当传输线终端接负载Zo ,输出负载上的信号 功率最大。传输线上只有正向传输信号， 没有反射信号，信号波形为恒定包络正弦 波，传输效果等效为无穷长传输线。
• 补充：无线长的的均匀无耗传输线上各点 的电压电流的最大值或有效值都是相等的； 因此他们的阻值也是处处相等的。
网络分析仪培训交流教材
传输线信号反射特性－全反射
• 注明：这里的孔径设置即为网络分析仪中的平滑设置。
网络分析仪培训交流教材
群时延的测量过程
• 通过群时延指标反映器件相位特性：通过电延迟补偿得到的被测件非线 性相位误差和群时延两项指标都可以定量反映被测件的相位非线性；
• 群时延指标更改精确反映相位非线性。下面的例子表明：相位波动峰－ 峰值相同的被测件产生的群时延可能有明显不同。下面右图中被测件群 时延抖动较大，会引起更大的信号失真。
• 所以对放大器、滤波器等器件在工作频带范围内 幅/频抖动要严格要求
网络分析仪培训交流教材
相位－频率特性对传输信号的影响
• 在器件（系统）实际工作过程中，传输的信号都是占有一定频率 带宽的的调制信号，如果器件（系统）的相位/频率特性不线性 就会使调制信号发生变化，造成信号失真。
网络分析仪培训交流教材
• 对于低功率场合，如：cable TV，系统要求有很 小的传输损耗，系统特性阻抗规定为75欧姆，但 对于其它射频微波系统，考虑功率容量和传输损 耗的折衷，特性阻抗规定为50欧姆。
网络分析仪培训交流教材
反射特性参数定义
网络分析仪培训交流教材
反射特性的参数定义
• 反射系数是反射电压与入射信号电压的比值，反 射系数为矢量，包含幅度和相位信息，分别反映 反射信号与如射信号的幅度比值和相位值。
• 孔径设置为窄时，测试分辨率高，但容易受系统中噪声的影响，测试 的重复性差。

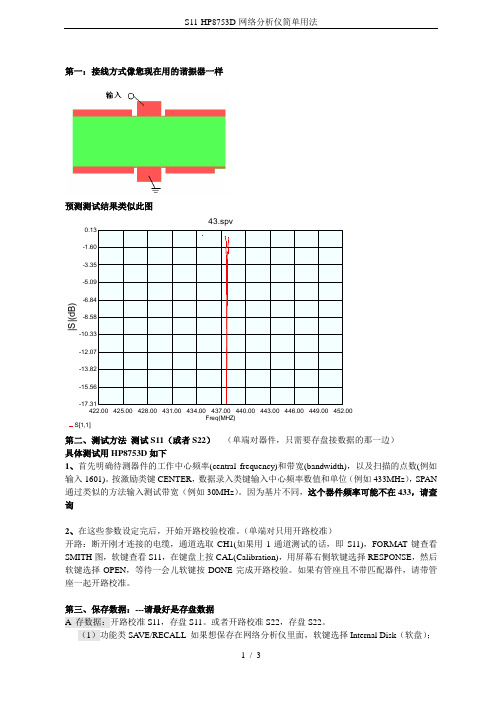

第一：接线方式像您现在用的谐振器一样预测测试结果类似此图 S[1,1]|S |(d B )43.spvFreq(MHZ)-17.31-15.56-13.82-12.07-10.33-8.58-6.84-5.09-3.35-1.600.13422.00425.00428.00431.00434.00437.00440.00443.00446.00449.00452.00第二、测试方法 测试S11（或者S22） （单端对器件，只需要存盘接数据的那一边） 具体测试用HP8753D 如下1、首先明确待测器件的工作中心频率(central frequency)和带宽(bandwidth)，以及扫描的点数(例如输入1601)。

按激励类键CENTER ，数据录入类键输入中心频率数值和单位（例如433MHz ），SPAN 通过类似的方法输入测试带宽（例如30MHz ）。

因为基片不同，这个器件频率可能不在433，请查询2、在这些参数设定完后，开始开路校验校准。

（单端对只用开路校准）开路：断开刚才连接的电缆，通道选取CH1(如果用1通道测试的话，即S11)，FORMAT 键查看SMITH 图，软键查看S11，在键盘上按CAL(Calibration)，用屏幕右侧软键选择RESPONSE ，然后软键选择OPEN ，等待一会儿软键按DONE 完成开路校验。

如果有管座且不带匹配器件，请带管座一起开路校准。

第三、保存数据：---请最好是存盘数据A 存数据：开路校准S11，存盘S11。

或者开路校准S22，存盘S22。

（1）功能类SA VE/RECALL 如果想保存在网络分析仪里面，软键选择Internal Disk （软盘）；(2 ) 软键Define-Save—> 设定ASCII ON，设定Data Only；(3) SA VEB 存图像Copy –> plot 到软盘下面附录供参考附录：HP8753D 入门操作手册键盘介绍：键分为操作键和屏幕旁软键操作键分为以下五类：A 数据录入类（右上Data Entry）B 功能类（右下Instrument State）SYSTEM LOCAL PRESET COPY SA VE/RECALL SEQC 通道类（左上Active Channel）CH1 CH2D 响应类（左中Response）MEAS FORMA T SCALE-REF DISPLAY A VG CAL MKR MKR-FCTNE 激励类（左下Stimulus）MENU START STOP CENTER SPAN屏幕旁软键一共八个，分析仪工作时按屏幕上对应的软键即可。

儀器網絡分析儀（Agilent 8753ES）版本 1.0作業說明VNA網絡分析儀測試基礎知識<1-1>一.操作說明1.网络分析仪定义网络分析仪是测量器件或网络反射特性和传输特的一种仪器。

2.RF器件的反射特性a. Return lossb. SWR(驻波比)c. S参数d. 端口阻抗2.RF器件的传输特性a. Issertion lossb. Gainc. Phase（线性相位偏移）d. Group delay （群延迟）二．注意事项1.在测试设备前面始终有一个导电的工作台垫2.进行清洁、检查或连接到对静电敏感的器件或测试端口之前，操作人员始终应接地3.在连接到分析仪测试端口或其它对静电敏感的器件上之前，始终应将测试电缆的内导体接地4.在进行器件连结时，请利用利用扭力扳手完成最终连接，进行紧固时扭力扳手不要冲过起始停止点可以利用辅助扳手防止连接器主体旋转图 1儀器網絡分析儀（Agilent 8753ES）儀器網絡分析儀（Agilent 8753ES）儀器網絡分析儀（Agilent 8753ES）二．注意事项儀器網絡分析儀（Agilent 8753ES）儀器網絡分析儀（Agilent 8753ES）4132儀器網絡分析儀（Agilent 8753ES）2134儀器網絡分析儀（Agilent 8753ES）点击右面板图 9儀器版本網絡分析儀（Agilent 8753ES） 1.0作業說明VNA網絡分析儀操作步骤<3-2>一.操作說明2.校准a.目的：消除仪器及连接电缆等带来的系统误差b.校准器件：如图9c.校准类型：1-port校准：测量反射特性时必须校准2-port校准：消除全部误差，是最完整，最精确的校准。

测量反射特性和传输特性时必须校准d.校准项目：开路校准，短路校准：只适于反射特性直通校准：只适于传输特性二．注意事项1.在测试设备前面始终有一个导电的工作台垫2.进行清洁、检查或连接到对静电敏感的器件或测试端口之前，操作人员始终应接地3.在连接到分析仪测试端口或其它对静电敏感的器件上之前，始终应将测试电缆的内导体接地4.在进行器件连结时，请利用利用扭力扳手完成最终连接，进行紧固时扭力扳手不要冲过起始停止点可以利用辅助扳手防止连接器主体旋转图 10儀器版本網絡分析儀（Agilent 8753ES） 1.0作業說明VNA網絡分析儀操作步骤<3-3>一.操作說明e.校准步骤：1.打开Measurement Correction菜单按下2.选择校准组件类型 SELECT CAL KITCAL KIT 3.5mmD3.选择校准类型 CALIBRATE MENU FULL 2-PORT（全二端口误差修正）4.选择修正类型，按下 REFLECTION 把开路器连接到端口1上，待显示出来的记录线稳定后按下FORWARD:OPEN5.把短路器连接到端口1上，待显示出来的记录线稳定后按下FORWARD:SHORT6.把阻抗匹配负载连接到端口1上，待显示出来的记录线稳定后按下FORWARD:LOAD7.重复item4~6，但把校准组件连接到端口2上并按对应软键。

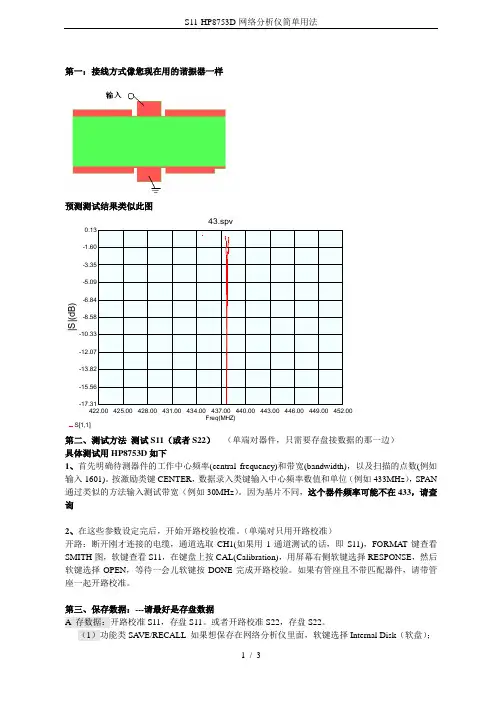

第一：接线方式像您现在用的谐振器一样预测测试结果类似此图 S[1,1]|S |(d B )43.spvFreq(MHZ)-17.31-15.56-13.82-12.07-10.33-8.58-6.84-5.09-3.35-1.600.13422.00425.00428.00431.00434.00437.00440.00443.00446.00449.00452.00第二、测试方法 测试S11（或者S22） （单端对器件，只需要存盘接数据的那一边） 具体测试用HP8753D 如下1、首先明确待测器件的工作中心频率(central frequency)和带宽(bandwidth)，以及扫描的点数(例如输入1601)。

按激励类键CENTER ，数据录入类键输入中心频率数值和单位（例如433MHz ），SPAN 通过类似的方法输入测试带宽（例如30MHz ）。

因为基片不同，这个器件频率可能不在433，请查询2、在这些参数设定完后，开始开路校验校准。

（单端对只用开路校准）开路：断开刚才连接的电缆，通道选取CH1(如果用1通道测试的话，即S11)，FORMAT 键查看SMITH 图，软键查看S11，在键盘上按CAL(Calibration)，用屏幕右侧软键选择RESPONSE ，然后软键选择OPEN ，等待一会儿软键按DONE 完成开路校验。

如果有管座且不带匹配器件，请带管座一起开路校准。

第三、保存数据：---请最好是存盘数据A 存数据：开路校准S11，存盘S11。

或者开路校准S22，存盘S22。

（1）功能类SA VE/RECALL 如果想保存在网络分析仪里面，软键选择Internal Disk （软盘）；(2 ) 软键Define-Save—> 设定ASCII ON，设定Data Only；(3) SA VEB 存图像Copy –> plot 到软盘下面附录供参考附录：HP8753D 入门操作手册键盘介绍：键分为操作键和屏幕旁软键操作键分为以下五类：A 数据录入类（右上Data Entry）B 功能类（右下Instrument State）SYSTEM LOCAL PRESET COPY SA VE/RECALL SEQC 通道类（左上Active Channel）CH1 CH2D 响应类（左中Response）MEAS FORMA T SCALE-REF DISPLAY A VG CAL MKR MKR-FCTNE 激励类（左下Stimulus）MENU START STOP CENTER SPAN屏幕旁软键一共八个，分析仪工作时按屏幕上对应的软键即可。

按面板上的Marker键，按屏幕上的软按键1～4，分别输入数值及单位，设置频率标记。
1.按面板上的[MENU]键、按屏幕上的软按键[POWER]，再按数字键和单位键[x1]，键入设定值。通常下POWER Level设为10 dBm，
2.按面板上的[CAL]键、依次按屏幕上的软按键[CALIBRATEMENU]、[S111-PORT]
3.电源线必须使用带有保护地线的三芯电源线。电源插头座必须是带有保护地线的三芯电源插头座。确保仪器设备接地良好，不会造成人身伤害。
1．按电源POWER键。当电源开关接通时，电源指示灯LED（绿灯）亮。
2．在进行测量之前，让射频网络分析仪预热5分钟。
这组测量键为每一测量通道选择测量。分析仪的测量能力包括传输、反射、功率、变频损耗和多端口选择等。
这组信号源键可选择所希望送到被测件上的源输出信号。这组信号源键还控制扫描时间、点数及扫描触发。
这组配置键控制接收机和显示器的参数，包括接收机带宽和平均，显示刻度和格式、标记功能以及仪器校准等。
电源电压选择开关应在230V电压档位
电源保险丝应为5A250V
电源插头，插座必须是带有保护地线的三芯插头座，
按面板上的Marker键，按屏幕上的软按键1～4，分别输入数值及单位，设置频率标记。
按面板上的Format键，可选择改变参考方式：
1）LOG MAG（对数幅度）
2）PHASE（相位）
3）SWR（驻波比）
4）DELAY（延时）
5）SMITH（史密斯圆图）
6）POLAR（极坐标）
7）LIN MAG（线性幅度）
最大输入电平：+10dBm
损坏电平：±26dBm或35Vdc
阻抗：50Ω(用选件075时为75Ω)

HP8753E 射频网络分析仪★频率范围：30kHz~3或6GHz★带有固态转换的集成化S参数测试装置★达110dB的动态范围★快的测量速度和数据传递速率★大屏幕LCD显示器加上供外部监视器用的VGA输出★同时显示所有4个S参数★将仪器状态和数据存储/调用到内置软盘驱动器★可选用的时域测量和扫描谐波测量HP 8753E射频网络分析仪为满足研制实验室或生产制造的测试需求，在速度、性能和方便使用上提供了无与伦比的结合。

8753E以其覆盖3或6GHz频率范围的集成化S参数测试装置、达110dB的动态范围以及频率扫描和功率扫描，为表征有源或无源网络、元器件和子系统的线性和非线性特性提供了圆满的解决方案。

所使用的新型微处理器使测量和数据传递速率比以往的型号快达7倍之多。

网络分析仪的特点是有2个独立的测量通道，可同时测量和显示所有4个S参数。

可以选择用幅度、相位、群延迟、史密斯圆图、极坐标、驻波比或时域格式来显示反射和传输参数的任意组合。

便于使用的专用功能键能迅速访问各个测量功能。

可以利用达4个刻度格子在高分辩率的LCD彩色显示器上以重叠或分离屏面的形式来观察测量结果。

为了驱动更大的外部监视器，以便于观察，增加了与VGA兼容的输出。

较好的通用性和性能一个集成化的合成源提供了达10mW的输出功率(用选件011可达100mW)，1Hz的频率分辩率和线性频率，对数频率，列表频率，CW和功率扫描功能。

三个调谐接收机可以在6GHz(带有选件006频率扩展)处105dB或3GHz(标准)110dB的宽动态范围内进行独立的功率测量或同时比值测量。

集成化的测试装置可以在不使用倍频器的情况下，测量达6GHz装置的传输和反射特性。

为了在非同轴系统中进行方便而精确的测量，特提供了TRL*/LRM*1校准。

利用内置适配器移去校准技术，还能实现对非插入式器件的高精度测量。

高稳定度的频率基准(选件1D5)提高了对高Q器件，如表面声波(SAW)器件、晶体谐振器或介质谐振滤波器的频率测量精度。

HP8753E 射频网络分析仪★频率范围：30kHz~3或6GHz★带有固态转换的集成化S参数测试装置★达110dB的动态范围★快的测量速度和数据传递速率★大屏幕LCD显示器加上供外部监视器用的VGA输出★同时显示所有4个S参数★将仪器状态和数据存储/调用到内置软盘驱动器★可选用的时域测量和扫描谐波测量HP 8753E射频网络分析仪为满足研制实验室或生产制造的测试需求，在速度、性能和方便使用上提供了无与伦比的结合。

8753E以其覆盖3或6GHz频率范围的集成化S参数测试装置、达110dB的动态范围以及频率扫描和功率扫描，为表征有源或无源网络、元器件和子系统的线性和非线性特性提供了圆满的解决方案。

所使用的新型微处理器使测量和数据传递速率比以往的型号快达7倍之多。

网络分析仪的特点是有2个独立的测量通道，可同时测量和显示所有4个S参数。

可以选择用幅度、相位、群延迟、史密斯圆图、极坐标、驻波比或时域格式来显示反射和传输参数的任意组合。

便于使用的专用功能键能迅速访问各个测量功能。

可以利用达4个刻度格子在高分辩率的LCD彩色显示器上以重叠或分离屏面的形式来观察测量结果。

为了驱动更大的外部监视器，以便于观察，增加了与VGA兼容的输出。

较好的通用性和性能一个集成化的合成源提供了达10mW的输出功率(用选件011可达100mW)，1Hz的频率分辩率和线性频率，对数频率，列表频率，CW和功率扫描功能。

三个调谐接收机可以在6GHz(带有选件006频率扩展)处105dB或3GHz(标准)110dB的宽动态范围内进行独立的功率测量或同时比值测量。

集成化的测试装置可以在不使用倍频器的情况下，测量达6GHz装置的传输和反射特性。

为了在非同轴系统中进行方便而精确的测量，特提供了TRL*/LRM*1校准。

利用内置适配器移去校准技术，还能实现对非插入式器件的高精度测量。

高稳定度的频率基准(选件1D5)提高了对高Q器件，如表面声波(SAW)器件、晶体谐振器或介质谐振滤波器的频率测量精度。

8753ES⽹络分析仪使⽤⼿册--final儀器網絡分析儀（Agilent 8753ES）版本 1.0作業說明VNA網絡分析儀測試基礎知識<1-1>⼀.操作說明1.⽹络分析仪定义⽹络分析仪是测量器件或⽹络反射特性和传输特的⼀种仪器。

2.RF器件的反射特性a. Return lossb. SWR(驻波⽐)c. S参数d. 端⼝阻抗2.RF器件的传输特性a. Issertion lossb. Gainc. Phase（线性相位偏移）d. Group delay （群延迟）⼆．注意事项1.在测试设备前⾯始终有⼀个导电的⼯作台垫2.进⾏清洁、检查或连接到对静电敏感的器件或测试端⼝之前，操作⼈员始终应接地3.在连接到分析仪测试端⼝或其它对静电敏感的器件上之前，始终应将测试电缆的内导体接地4.在进⾏器件连结时，请利⽤利⽤扭⼒扳⼿完成最终连接，进⾏紧固时扭⼒扳⼿不要冲过起始停⽌点可以利⽤辅助扳⼿防⽌连接器主体旋转图 1儀器網絡分析儀（Agilent 8753ES）儀器網絡分析儀（Agilent 8753ES）儀器網絡分析儀（Agilent 8753ES）⼆．注意事项儀器網絡分析儀（Agilent 8753ES）儀器網絡分析儀（Agilent 8753ES）4132儀器網絡分析儀（Agilent 8753ES）2134儀器網絡分析儀（Agilent 8753ES）点击右⾯板图 9儀器版本網絡分析儀（Agilent 8753ES） 1.0作業說明VNA網絡分析儀操作步骤<3-2>⼀.操作說明2.校准a.⽬的：消除仪器及连接电缆等带来的系统误差b.校准器件：如图9c.校准类型：1-port校准：测量反射特性时必须校准2-port校准：消除全部误差，是最完整，最精确的校准。

测量反射特性和传输特性时必须校准d.校准项⽬：开路校准，短路校准：只适于反射特性直通校准：只适于传输特性⼆．注意事项1.在测试设备前⾯始终有⼀个导电的⼯作台垫2.进⾏清洁、检查或连接到对静电敏感的器件或测试端⼝之前，操作⼈员始终应接地3.在连接到分析仪测试端⼝或其它对静电敏感的器件上之前，始终应将测试电缆的内导体接地4.在进⾏器件连结时，请利⽤利⽤扭⼒扳⼿完成最终连接，进⾏紧固时扭⼒扳⼿不要冲过起始停⽌点可以利⽤辅助扳⼿防⽌连接器主体旋转图 10儀器版本網絡分析儀（Agilent 8753ES） 1.0作業說明VNA網絡分析儀操作步骤<3-3>⼀.操作說明e.校准步骤：1.打开Measurement Correction菜单按下2.选择校准组件类型 SELECT CAL KITCAL KIT 3.5mmD3.选择校准类型 CALIBRATE MENU FULL 2-PORT（全⼆端⼝误差修正）4.选择修正类型，按下 REFLECTION 把开路器连接到端⼝1上，待显⽰出来的记录线稳定后按下FORWARD:OPEN5.把短路器连接到端⼝1上，待显⽰出来的记录线稳定后按下FORWARD:SHORT6.把阻抗匹配负载连接到端⼝1上，待显⽰出来的记录线稳定后按下FORWARD:LOAD7.重复item4~6，但把校准组件连接到端⼝2上并按对应软键。

1．按PRESET键。预置仪器，是其进入预定义参数的已知状态。
2．按BEGIN键，屏幕出现子菜单，选择要测量的器件类型（放大器、滤波器、宽带无源器件、混频器或电缆—只适于选件100）。
3．将被测器件接至网络分析仪。
如果使用非默认标准（N型阴性）的校准标准，则必须选择连接器的类型，为此，按CAL，再按Cal Kit，然后选择适当的类型。
按PRESET键。当分析仪用PRESET键预置时，它将返回到一已知的工作状态。
1．按FREQ键，显示屏出现频率菜单。
2．设置频率低端，按Start，再按数字键和单位键，键入设定值。
3．设置频率高端，按Stop，再按数字键和单位键，键入设定值。
还可用Center和Span软键来设置频率范围。
1．按面板上的MENU键平菜单。
备注事项
10.使用放大的情况
11.改变系统阻抗
12.用BEGIN键配置测量
为了精确测量，在分析仪的RF OUT端口可能需要放大。当被测器件要求的输入功率超过了分析仪规定的最大输出功率时，应使用放大。
分析仪具有50Ω或75Ω的特性阻抗，也可以改变为其它阻抗。为改变系统的阻抗，按CAL，More Cal，System Z0，50Ω或75Ω或其它。
2．按Level，再按数字键和单位键，键入功率电平设定值。
当电源关断时，输入的测量参数将保存在分析仪的存储器中，当电源重新接通时，这些参数将被恢复。
项目
操作步骤
操作方法
操作要求
备注事项
7.定度测量示迹
8.输入有效测量通道和测量类型
9.显示设定：
10.频率标记
11.参考方式
9.使用衰减的情况
SCALE键
利用数字键可为某一选定的参数输入特定的数值。用ENTER键或软件以适当的单位来终止数值输入。还可用面板旋钮实现对参数值的连续调节，还可用步进键改变数值。

8753網絡分析儀使用講解一、儀器簡介8753為美國安捷掄科技公司生產用於高頻測試的射頻網絡分析儀,最低分辨頻率可達到1Hz,最大測試頻率達6G,掃描時間不超過40ms,最大輸出功率達13dB.它有8753ES和8753ET兩種型號,常用來測試的參數有插入損耗(Insertion Loss),回波損耗(Return Loss),駐波比(VSWR),目前在NBC的天線測試中主要測試駐波比(VSWR).二、高頻理論簡介目前主要測試的為插入損耗和回波損耗插入損耗公式如下圖回波損耗隻要由反射系數決定,公式如下三、儀器面板上常用控制鍵說明1 preset 使儀器處在預設狀態2 meas 設置傳輸方式3 start 設置儀器的起點頻率4format 設置儀器的反射參數,如回損,駐波比等5save/ recall 存儲和調用測試程序6display 屏幕的參數設置7scale 設置刻度8marker 顯示相應頻率的測試值9 cal 校正四、測試程序的調用和校正調用操作步驟如下(preset)----------(save recall) ----------選擇相應的程序----------recall state調用完後需進行校正,校正操作步驟如下(cal ) ----------calibrate menu-----------s11 1-port---------接入open 校正器後按open---------接入short校正器後按short-------------接入load校正器後按load----------done 1-port cal五、測試程序的新增若儀器無所需要的測試程序,則必須按以下操作步驟新增程序（以測試條件2.4G到2.5G, VSWR<2為例）打上括號的表示為儀器面板上的硬鍵,否則為儀器屏幕旁的8個軟鍵中的其中一個1 進入儀器預設狀態( preset)----------2 設定起點頻率(start)----------2.4----------GHz3 設定終點頻率----------(stop)----------2.5----------GHz4選擇1通道測試5----------(chan1)-6 設定測量參數為駐波比---------（meas）----------ref1:fwd s11(A/R)------（format）----------swr 7 設置駐波比刻度----------（scale）----------0.4----------enter8 進入判定線編輯菜單（system）----------limit menu------limit line--------limit line _On off---------limit test _On off---------beep fail _On off---------edit limit line刪除原有的判定線(若原來無判定線可省略此步驟)----------delete ---------delete9 增加新的判定線----------add11 設置判定線的起點頻率--------stimulus value--------2.4G--------12 設置判定線的起始駐波比值upper limit ----------2----------*1----------13設置起點的類型(return) --------limit type------flat line------ (return)-------14 設置判定線的終點頻率add---------- stimulus value---------2.5------GHz----------15 設置判定線的終止駐波比值upper limit ----------2 ----------*1----------16 設置線的終點（return）------limit type-------single point------17 儲存成相應的料號文件（marker）---------- （save recall）----------save state ---------file utilities---------------rename file-------輸入相應的料號名----------done備注:1：此為8753ES 普通測試程序的編輯,,若為雙頻天線則需在16步後重復9到16的步驟2：2，3步驟中的頻率可隨意設置,如可設置start 2G,Hz,stop 3G,但此范圍一定要把判定線的頻率范圍.包括在內.3對於需測試用兩種規格的天線,還需要在第12步後按如下操作(display) ----------dual chan seup----------dual chan Onoff---------chan2---------ref1:fwd s11(A/R)----------format----------swr後重復6到16的步驟即可.六、常用注意事項1儀器電源需使用有接地保護的電源.2使用校正器使請注意動作要輕,請勿擰校正器後端.3測試時請注意要將轉接頭擰到位,轉接線固定好,校正完後請先用防呆用品進行防呆測試.,。

2024/3/26
b 2 = S 21 a 1 + S 22 a 2
4
➢ S11 = forward reflection coefficient (input match)
➢ S22 = reverse reflection coefficient (output match)
➢ S21 = forward transmission coefficient (gain or loss)
12
传输系数
传输电压与入射电平之比
2024/3/26
13
插入损耗与增益
➢ 增益：传输电压的绝对值大于入射电压的绝对值 ➢ 插入损耗：传输电压的绝对值小于入射电压的绝对值
➢ 传输系数的相位部分称为插入相位
2024/3/26
14
群延时
➢ 是相位失真的一个有用的度量。是信号通过被测器件的传 输时间随频率变化的量度。群时延可以由对被测器件的相 位响应随时间的变化取微分进行计算
2024/3/26
11
2.纯驻波状态
➢ 短路：负载阻抗ZL=0时，Γ=-1， RL=0，SWR →∞ 。 开路：负载阻抗ZL=∞， Γ=1， RL=0 ，SWR →∞
➢3.行驻波状态
当ZL≠Z0时，Γ＜1,传输线上为“部分 行波”状态，“部分
反射”状态，此时负 载失配，导致传输线上出现部分驻波
2024/3/26
Incident
S 21
Transmitted
下面这a 1个图很直观的描述了S-parameter之间的关系，以及传输的形式。
S 11
b
2
Reflected
DUT
S 22
b1
Port 1

选择测量S参数、对应测量通道； 先设置仪器频率范围、源功率大小、系统中频 带宽、扫描点数和扫描类型； 设置系统阻抗为50欧，测试面与校准面保持一 致； 然后再使用标准的校准件对网络分析仪进行校 准，若在仪器校准后更改上述参数，则校准无
6、测试结果处理
Maker 读数/限制线 判定 SAVE/Hard Copy 打印 例：8714ET测试图形存盘:
小结
传输特性测量 S21参数或S12参数,如测量插损、传输时延
反射特性测量 S11参数或S22参数，如测量驻波比、回波损
耗 单端口校准
反射误差修正、传输误差修正
基本测量实例
以HP 8753D为例
连接电缆，确定校准面（与待测试面保持一致） Preset---设置频率范围（center、span）---设置源功率大小（menu--power---0dBm---source on/off）---设置测量参数（测量点数、中频带宽） Chan 1---S11（或S22）---Cal---Cal Kit---Select Cal Kit---Calibration menu---S11 (或S22) 1-Port ---连接Open、Short、Load于Port 1(或Port 2)端 口---Done 1-Port Cal---出现Cor Chan 2---S21（或S12）---Cal---Calibration menu---response ---使用直通 头连接---Thru ---出现Cor
检查结果处理
若网络分析仪的传输特性和反射特性的 检查均正常，需在日校验记录或日维护卡 上记录，然后使用； 若检查发现异常，立即通知本部门仪 器管理人员和质管部仪校室人员对仪器进 行检查分析，并停止使用仪器。
3、校准件及配件检查

2．按Level，再按数字键和单位键，键入功率电平设定值。
当电源关断时，输入的测量参数将保存在分析仪的存储器中，当电源重新接通时，这些参数将被恢复。
项目
操作步骤
操作方法
操作要求
备注事项
7.定度测量示迹
8.输入有效测量通道和测量类型
9.显示设定：
10.频率标记
11.参考方式
9.使用衰减的情况
SCALE键
1.选中刚才建立的目录名“×××”；
2. 依次按下屏幕上的软按键Save State（根据文件数目的需要，可以建立多个，但最多可建7个，如按一下为创建一个文件），File Utilities，Rename File,将刚才创建的文件取文件名为“★★★”（可以自己取名，比如LPA0800-035）。
3.按下Enter，文件即可建立完成。
最大输入电平：+10dBm
损坏电平：±26dBm或35Vdc
阻抗：50Ω(用选件075时为75Ω)
在PORT2联接50DB高功率衰减器的情况下
针对目前的线性功放
备注事项
10.使用放大的情况
11.改变系统阻抗
12.用BEGIN键配置测量
为了精确测量，在分析仪的RF OUT端口可能需要放大。当被测器件要求的输入功率超过了分析仪规定的最大输出功率时，应使用放大。
分析仪具有50Ω或75Ω的特性阻抗，也可以改变为其它阻抗。为改变系统的阻抗，按CAL，More Cal，System Z0，50Ω或75Ω或其它。
这组信号源键可选择所希望送到被测件上的源输出信号。这组信号源键还控制扫描时间、点数及扫描触发。
这组配置键控制接收机和显示器的参数，包括接收机带宽和平均，显示刻度和格式、标记功能以及仪器校准等。

8753网络分析仪表培训资料
一、参数设置
1、仪表按键区绿色按钮Preset键，
重新建立一张新表；
2、Format键，进行检测功能选择。

Log Mag：衰减；
SWR：驻波或TDR；
Real：回损。

一般只用到这三项。

3、Meas键：检测端口选择。

一端口S11（或S22）：一个端口发射信号和接收信号，
一般用于驻波和TDR检测；
两端口S12（或S21）：一个端口发射信号，另一个端口接收信号，
一般用于衰减的检测。

4、检测频率设定：Start：起始频率；Stop：终止频率。

5、检测参数设定
5.1、扫描时间：Sweep Setup——Sweep Time：一般衰减为5秒，驻波为1秒。

5.2、扫描点数：Sweep Setup——Points：一般衰减为801点，驻波为1601点。

扫描时间，修改为1s
扫描点数，修改为1601
5.3、带宽：Avg——IF Bandwidth：一般为3KHz。

带宽，修改为3000Hz
5.4显示比例：Scale——Scale/Div，一般驻波最高为1.5时设置为50m/div；衰减可根据实际
情况进行调整。

修改为50m/div
二、校表Cal键
1、Cal Kit：校准组件选择。

N型校准件一般选85032F或85032B/E。

2、Calibrate：1-Port Cal：单端口校准；2-Port Ca l：双端口校准，Respinse（Thru）：衰减校准。

8753E8753ES8753D说明书HP8753E 射频⽹络分析仪★频率范围：30kHz~3或6GHz★带有固态转换的集成化S参数测试装置★达110dB的动态范围★快的测量速度和数据传递速率★⼤屏幕LCD显⽰器加上供外部监视器⽤的VGA输出★同时显⽰所有4个S参数★将仪器状态和数据存储/调⽤到内置软盘驱动器★可选⽤的时域测量和扫描谐波测量HP 8753E射频⽹络分析仪为满⾜研制实验室或⽣产制造的测试需求，在速度、性能和⽅便使⽤上提供了⽆与伦⽐的结合。

8753E以其覆盖3或6GHz频率范围的集成化S参数测试装置、达110dB的动态范围以及频率扫描和功率扫描，为表征有源或⽆源⽹络、元器件和⼦系统的线性和⾮线性特性提供了圆满的解决⽅案。

所使⽤的新型微处理器使测量和数据传递速率⽐以往的型号快达7倍之多。

⽹络分析仪的特点是有2个独⽴的测量通道，可同时测量和显⽰所有4个S参数。

可以选择⽤幅度、相位、群延迟、史密斯圆图、极坐标、驻波⽐或时域格式来显⽰反射和传输参数的任意组合。

便于使⽤的专⽤功能键能迅速访问各个测量功能。

可以利⽤达4个刻度格⼦在⾼分辩率的LCD彩⾊显⽰器上以重叠或分离屏⾯的形式来观察测量结果。

为了驱动更⼤的外部监视器，以便于观察，增加了与VGA兼容的输出。

较好的通⽤性和性能⼀个集成化的合成源提供了达10mW的输出功率(⽤选件011可达100mW)，1Hz的频率分辩率和线性频率，对数频率，列表频率，CW和功率扫描功能。

三个调谐接收机可以在6GHz(带有选件006频率扩展)处105dB或3GHz(标准)110dB的宽动态范围内进⾏独⽴的功率测量或同时⽐值测量。

集成化的测试装置可以在不使⽤倍频器的情况下，测量达6GHz装置的传输和反射特性。

为了在⾮同轴系统中进⾏⽅便⽽精确的测量，特提供了TRL*/LRM*1校准。

利⽤内置适配器移去校准技术，还能实现对⾮插⼊式器件的⾼精度测量。

⾼稳定度的频率基准(选件1D5)提⾼了对⾼Q器件，如表⾯声波(SAW)器件、晶体谐振器或介质谐振滤波器的频率测量精度。

HP8753E射频网络分析仪★频率范围：30kHz~3或6GHz★带有固态转换的集成化S参数测试装置★达110dB的动态范围★快的测量速度和数据传递速率★大屏幕LCD显示器加上供外部监视器用的VGA输出★同时显示所有4个S参数★将仪器状态和数据存储/调用到内置软盘驱动器★可选用的时域测量和扫描谐波测量???HP8753E射频网络分析仪为满足研制实验室或生产制造的测试需求，在速度、性能和方便使用上提供了无与伦比的结合。

8753E以其覆盖3或6GHz频率范围的集成化S参数测试装置、达110dB的动态范围以及频率扫描和功率扫描，为表征有源或无源网络、元器件和子系统的线性和非线性特性提供了圆满的解决方案。

所使用的新型微处理器使测量和数据传递速率比以往的型号快达7倍之多。

网络分析仪的特点是有2个独立的测量通道，可同时测量和显示所有4个S参数。

可以选择用幅度、相位、群延迟、史密斯圆图、极坐标、驻波比或时域格式来显示反射和传输参数的任意组合。

便于使用的专用功能键能迅速访问各个测量功能。

可以利用达4个刻度格子在高分辩率的LCD彩色显示器上以重叠或分离屏面的形式来观察测量结果。

为了驱动更大的外部监视器，以便于观察，增加了与VGA兼容的输出。

较好的通用性和性能???一个集成化的合成源提供了达10mW的输出功率(用选件011可达100mW)，1Hz的频率分辩率和线性频率，对数频率，列表频率，CW和功率扫描功能。

三个调谐接收机可以在6GHz(带有选件006频率扩展)处105dB或3GHz(标准)110dB的宽动态范围内进行独立的功率测量或同时比值测量。

集成化的测试装置可以在不使用倍频器的情况下，测量达6GHz装置的传输和反射特性。

为了在非同轴系统中进行方便而精确的测量，特提供了TRL*/LRM*1校准。

利用内置适配器移去校准技术，还能实现对非插入式器件的高精度测量。

高稳定度的频率基准(选件1D5)提高了对高Q器件，如表面声波(SAW)器件、晶体谐振器或介质谐振滤波器的频率测量精度。
