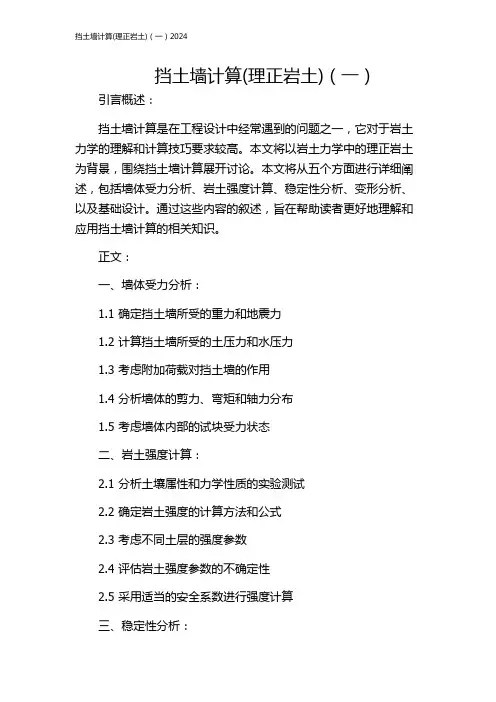

挡土墙计算(理正岩土)（一）引言概述：挡土墙计算是在工程设计中经常遇到的问题之一，它对于岩土力学的理解和计算技巧要求较高。

本文将以岩土力学中的理正岩土为背景，围绕挡土墙计算展开讨论。

本文将从五个方面进行详细阐述，包括墙体受力分析、岩土强度计算、稳定性分析、变形分析、以及基础设计。

通过这些内容的叙述，旨在帮助读者更好地理解和应用挡土墙计算的相关知识。

正文：一、墙体受力分析：1.1 确定挡土墙所受的重力和地震力1.2 计算挡土墙所受的土压力和水压力1.3 考虑附加荷载对挡土墙的作用1.4 分析墙体的剪力、弯矩和轴力分布1.5 考虑墙体内部的试块受力状态二、岩土强度计算：2.1 分析土壤属性和力学性质的实验测试2.2 确定岩土强度的计算方法和公式2.3 考虑不同土层的强度参数2.4 评估岩土强度参数的不确定性2.5 采用适当的安全系数进行强度计算三、稳定性分析：3.1 利用变形分析方法进行稳定性计算3.2 考虑挡土墙的倾覆和滑动稳定性3.3 分析挡土墙的局部破坏和整体失稳3.4 评估挡土墙的稳定性安全系数3.5 进行不同工况下的稳定性验证与校核四、变形分析：4.1 确定土体的应力-应变特性4.2 分析挡土墙的弹性和塑性变形4.3 利用有限元法进行应变分析4.4 评估挡土墙的变形限值和控制方法4.5 考虑土体与结构之间的界面反应五、基础设计：5.1 确定挡土墙基础的类型和尺寸5.2 分析基础承载力和沉降控制5.3 考虑不同软弱层对基础的影响5.4 评估基础的稳定性安全系数5.5 确定适当的基础处理和加固措施总结：经过以上的阐述，我们可以看出挡土墙计算中的理正岩土是一个复杂而重要的问题。

墙体受力分析、岩土强度计算、稳定性分析、变形分析以及基础设计，这五个方面是进行挡土墙计算必须要考虑的内容。

在进行计算时，要根据具体工程情况和设计要求，采用适当的方法和参数，保证挡土墙的稳定性和安全性。

通过本文的学习，相信读者对挡土墙计算有了更深入的了解，能够在实际工程中能够灵活应用相关知识，提高工程设计的水平和质量。

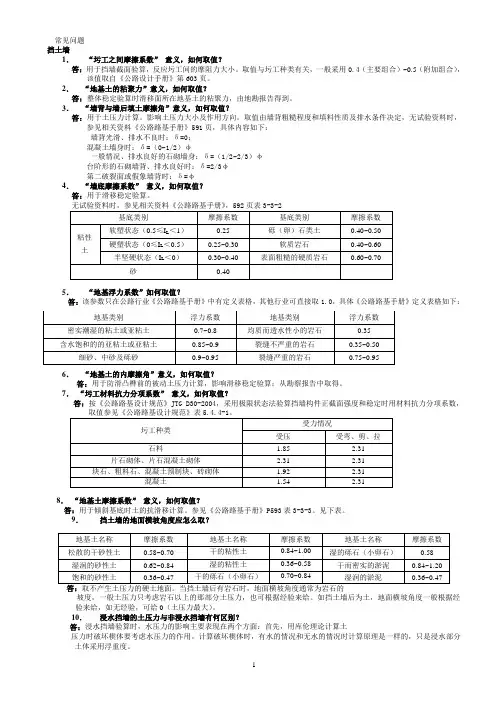

常见问题挡土墙1．“圬工之间摩擦系数”意义，如何取值？答：用于挡墙截面验算，反应圬工间的摩阻力大小。

取值与圬工种类有关，一般采用0.4（主要组合）~0.5（附加组合），该值取自《公路设计手册》第603页。

2．“地基土的粘聚力”意义，如何取值？答：整体稳定验算时滑移面所在地基土的粘聚力，由地勘报告得到。

3．“墙背与墙后填土摩擦角”意义，如何取值？答：用于土压力计算。

影响土压力大小及作用方向。

取值由墙背粗糙程度和填料性质及排水条件决定，无试验资料时，参见相关资料《公路路基手册》591页，具体内容如下：墙背光滑、排水不良时：δ=0；混凝土墙身时：δ=（0~1/2）φ一般情况、排水良好的石砌墙身：δ=（1/2~2/3）φ台阶形的石砌墙背、排水良好时：δ=2/3φ第二破裂面或假象墙背时：δ=φ4．“墙底摩擦系数”意义，如何取值？答：用于滑移稳定验算。

5．“地基浮力系数”如何取值？答：该参数只在公路行业《公路路基手册》中有定义表格，其他行业可直接取1.0，具体《公路路基手册》定义表格如下：6．“地基土的内摩擦角”意义，如何取值？答：用于防滑凸榫前的被动土压力计算，影响滑移稳定验算；从勘察报告中取得。

7．“圬工材料抗力分项系数”意义，如何取值？答：按《公路路基设计规范》JTG D30-2004，采用极限状态法验算挡墙构件正截面强度和稳定时用材料抗力分项系数，8．“地基土摩擦系数”意义，如何取值？答：用于倾斜基底时土的抗滑移计算。

参见《公路路基手册》P593表3-3-3。

见下表。

9．挡土墙的地面横坡角度应怎么取？坡度，一般土压力只考虑岩石以上的那部分土压力，也可根据经验来给。

如挡土墙后为土，地面横坡角度一般根据经验来给，如无经验，可给0（土压力最大）。

10．浸水挡墙的土压力与非浸水挡墙有何区别？答：浸水挡墙验算时，水压力的影响主要表现在两个方面：首先，用库伦理论计算土压力时破坏楔体要考虑水压力的作用。

计算破坏楔体时，有水的情况和无水的情况时计算原理是一样的，只是浸水部分土体采用浮重度。

软件操作技巧及常见问题边坡一：操作培训1． 5.0版新增内容的演示；（详见“岩土5.0版增加及修改内容”相关条目）2．复杂边坡形状------从AUTOCAD读入图形或从渗流软件接入图形；3．一些常被忽视的软件细节问题辅助功能（镜像、读入dxf图、读渗流数据、图上改数）快速录入锚杆或土工布剩余下滑力时，可以弧形滑面水下C、Φ要注意给值抗剪指标可以给τ值4．挡墙的整体稳定采用边坡计算的方法。

5．搜索中常见问题（1）脱坡问题（2）有台阶时的问题（例题说明）（3）大边坡如何快速找到最小极值二：常见问题问答1．软件如何考虑水平地震荷载？答：软件是按照《公路工程抗震设计规范》JTJ004-89，P18第3.1.5条规定计算的。

边坡、挡土墙、软基、抗滑桩软件均按此规定计算。

2．在边坡稳定分析中，土体中的孔隙水压力有几种计算方法，他们的区别是什么？答：两种，分别为近似方法计算、渗流方法计算。

区别是：前者认为孔隙水压力等于静水压力，是一种近似方法；后者是精确计算孔隙水压力。

需要通过读入渗流软件计算结果才能实现。

3．边坡软件中，如何考虑锚杆作用？答：软件要求输入锚杆抗拉力、锚杆总长、锚固段长度、锚固段周长、粘结强度等参数，当锚杆穿过圆弧滑动面时，则锚杆的有效作用力=min{锚杆抗拔力、锚杆抗拉力} 锚杆抗拔力=圆弧滑动面外锚杆锚固段长度*锚固段周长*粘结强度锚杆抗拉力=锚杆抗拉力4．土工布或锚杆的抗拉力和水平间距的关系是什么？答：软件是先用交互的抗拉力除以水平间距，得出单位宽度的抗拉力，以单位宽度的抗拉力带入计算。

如果土工布时满铺的，水平间距要输入1，抗拉力输入单位宽度土工布的抗拉力。

5．边坡软件出现滑动面总在坡的表皮时，怎样处理？答：此现象主要发生在边坡坡面部分为无粘性土的情况。

处理方法：（1）适当输入较小的粘聚力，再计算；（2）在建模时，把坡地表层加一个薄区域，模拟面层处理（3）用“给定圆弧出入口范围搜索危险滑面”方法计算软基一：操作培训1．5.0版新增内容的演示；（详见“岩土5.0版增加及修改内容”相关条目）（1）竖向排水体的分区设置；（2）筋带指定范围布置；（3）盆形沉降增加工后基准期结束时、工后残余以及最终沉降；（4）读取dxf自动形成坡线土层。

理正岩土学习-挡土墙常见问题挡土墙1．“圬工之间摩擦系数”意义，如何取值？答：用于挡墙截面验算，反应圬工间的摩阻力大小。

取值与圬工种类有关，一般采用0.4（主要组合）~0.5（附加组合），该值取自《公路设计手册》第603页。

2．“地基土的粘聚力”意义，如何取值？答：整体稳定验算时滑移面所在地基土的粘聚力，由地勘报告得到。

3．“墙背与墙后填土摩擦角”意义，如何取值？答：用于土压力计算。

影响土压力大小及作用方向。

取值由墙背粗糙程度和填料性质及排水条件决定，无试验资料时，参见相关资料《公路路基手册》591页，具体内容如下：墙背光滑、排水不良时：δ=0；混凝土墙身时：δ=（0~1/2）φ一般情况、排水良好的石砌墙身：δ=（1/2~2/3）φ台阶形的石砌墙背、排水良好时：δ=2/3φ第二破裂面或假象墙背时：δ=φ4．“墙底摩擦系数”意义，如何取值？答：用于滑移稳定验算。

5．“地基浮力系数”如何取值？答：该参数只在公路行业《公路路基手册》中有定义表格，其他行业可直接取1.0，具体《公路路基手册》定义表格如下：6．“地基土的内摩擦角”意义，如何取值？答：用于防滑凸榫前的被动土压力计算，影响滑移稳定验算；从勘察报告中取得。

7．“圬工材料抗力分项系数”意义，如何取值？答：按《公路路基设计规范》JTG D30-2004，采用极限状态法验算挡墙构件正截面强度和稳定时用材料抗力分项系数，8．“地基土摩擦系数”意义，如何取值？答：用于倾斜基底时土的抗滑移计算。

参见《公路路基手册》P593表3-3-3。

见下表。

9．挡土墙的地面横坡角度应怎么取？坡度，一般土压力只考虑岩石以上的那部分土压力，也可根据经验来给。

如挡土墙后为土，地面横坡角度一般根据经验来给，如无经验，可给0（土压力最大）。

10．浸水挡墙的土压力与非浸水挡墙有何区别？答：浸水挡墙验算时，水压力的影响主要表现在两个方面：首先，用库伦理论计算土压力时破坏楔体要考虑水压力的作用。

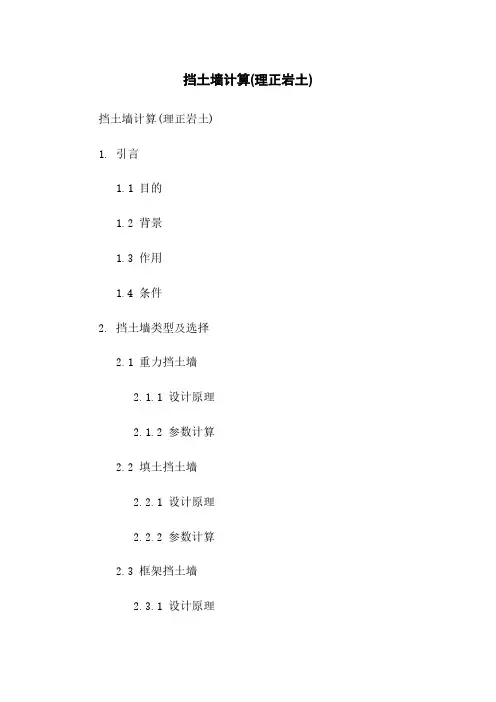

挡土墙计算(理正岩土)挡土墙计算(理正岩土)
