矿山电工学
1、低压电网：1kV及以下高压电网：3kV~330kV2、矿山常用控制电器有：控制器、主令电器、继电器、接触器等。
3、矿井三大保护：漏电、过流、接地。
熔体的额定电流小于熔断器的额定电流。
4、系统或网络结构的基本方式：放射式干线式环状式5、煤矿电费的组成包括：基本电费流动电费力率调整电费6、移动变电站具有什么电气闭锁？风电瓦斯闭锁功能7、电力负荷的分级依据是：供电可靠性要求8、煤矿井下向固定电气设备供电一般采用：铠装电缆9、采煤机的工作极限：开停采煤机、停运输机10、煤矿井下常用的动力电缆有：铠装电缆橡套电缆11、矿上最关心的是煤尘浓度30~2000g/m3和瓦斯浓度5%—16%浓度12、沿零线把一点或多点再次接地，成为重复接地。
13、变压器低压侧电压低了，那么档位上升。
14、深井供电设备：主要用于深井，井下设置中央变电所，中性点不接地深井：400m 浅井：100-200m 平硐：100m 15、变电所主接线分为：单母线、桥式、双母线、线路－变压器式16、漏电过程：电缆的绝缘电阻从无穷大降低到零的过程。
17、工作面配电点：接受由采区变电所和移动变电站送来的低压电能，通过控制开关、磁力启动器，用软电缆向回采或掘进工作面的机电设备供电场所18、移动变电站：隔爆高牙负荷开关箱、隔爆干式变压器和隔爆低压馈电开关箱组成。
19、移动变电站作用？移动变电站可以随着采煤工作面的推进而移动，采用能够移动的变压器（变电站）就可以缩短变电站和机采工作面动力设备的距离，减少传输损失，并能适当加长工作面的走向长度。
20、接触器是一种用于频繁地接通或断开交、直流主电路、大容量控制电路等大电流电路的自动切换电器。
在控制电路中，它起着接通或切断电动机主电路的作用。
21、继电器是一种灵敏的小型自动控制电器。
继电器起到保护电动机主电路的作用。
22、屏蔽作用？由于屏蔽电缆各屏蔽层都接地，因此当任一主芯线绝缘损坏时，首先通过屏蔽层直接接地造成接地故障。
矿山电工学

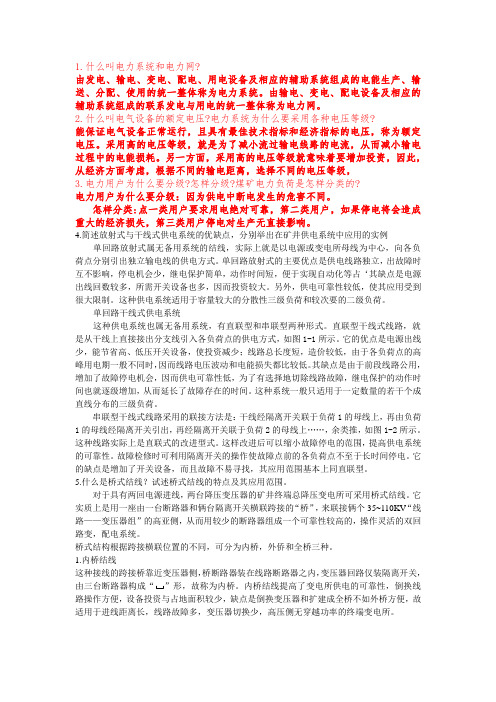

1.什么叫电力系统和电力网?由发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能生产、输送、分配、使用的统一整体称为电力系统。
由输电、变电、配电设备及相应的辅助系统组成的联系发电与用电的统一整体称为电力网。
2.什么叫电气设备的额定电压?电力系统为什么要采用各种电压等级?能保证电气设备正常运行，且具有最佳技术指标和经济指标的电压，称为额定电压。
采用高的电压等级，就是为了减小流过输电线路的电流，从而减小输电过程中的电能损耗。
另一方面，采用高的电压等级就意味着要增加投资，因此，从经济方面考虑，根据不同的输电距离，选择不同的电压等级，3.电力用户为什么要分级?怎样分级?煤矿电力负荷是怎样分类的?电力用户为什么要分级：因为供电中断电发生的危害不同。
怎样分类:点一类用户要求用电绝对可靠，第二类用户，如果停电将会造成重大的经济损失，第三类用户停电对生产无直接影响。
4.简述放射式与干线式供电系统的优缺点，分别举出在矿井供电系统中应用的实例单回路放射式属无备用系统的结线，实际上就是以电源或变电所母线为中心，向各负荷点分别引出独立输电线的供电方式。
单回路放射式的主要优点是供电线路独立，出故障时互不影响，停电机会少，继电保护简单，动作时间短，便于实现自动化等占‘其缺点是电源出线回数较多，所需开关设备也多，因而投资较大。
另外，供电可靠性较低，使其应用受到很大限制。
这种供电系统适用于容量较大的分散性三级负荷和较次要的二级负荷。
单回路干线式供电系统这种供电系统也属无备用系统，有直联型和串联型两种形式。
直联型干线式线路，就是从干线上直接接出分支线引入各负荷点的供电方式，如图1-1所示。
它的优点是电源出线少，能节省高、低压开关设备，使投资减少；线路总长度短，造价较低，由于各负荷点的高峰用电期一般不同时，因而线路电压波动和电能损失都比较低。
其缺点是由于前段线路公用，增加了故障停电机会，因而供电可靠性低，为了有选择地切除线路故障，继电保护的动作时间也就逐级增加，从而延长了故障存在的时间。

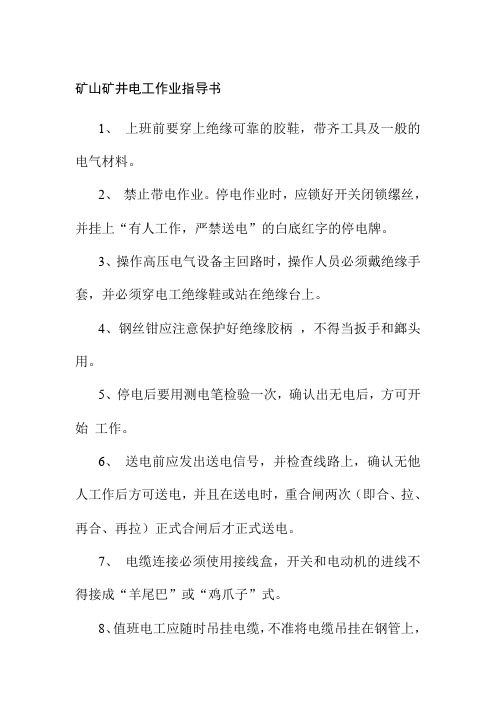

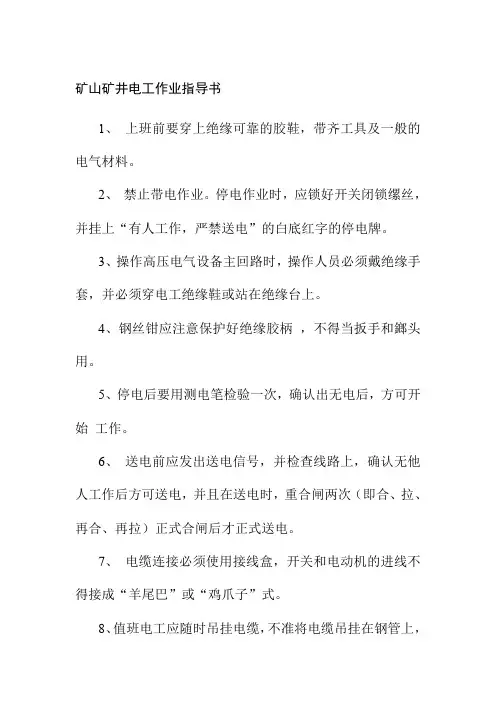

矿山矿井电工作业指导书
矿山矿井电工作业指导书1、上班前要穿上绝缘可靠的胶鞋，带齐工具及一般的电气材料。
2、禁止带电作业。
停电作业时，应锁好开关闭锁缧丝，并挂上“有人工作，严禁送电”的白底红字的停电牌。
3、操作高压电气设备主回路时，操作人员必须戴绝缘手套，并必须穿电工绝缘鞋或站在绝缘台上。
4、钢丝钳应注意保护好绝缘胶柄，不得当扳手和鎯头用。
5、停电后要用测电笔检验一次，确认出无电后，方可开始工作。
6、送电前应发出送电信号，并检查线路上，确认无他人工作后方可送电，并且在送电时，重合闸两次（即合、拉、再合、再拉）正式合闸后才正式送电。
7、电缆连接必须使用接线盒，开关和电动机的进线不得接成“羊尾巴”或“鸡爪子”式。
8、值班电工应随时吊挂电缆，不准将电缆吊挂在钢管上，两根电缆同时吊挂时，其间距不得小于10公分，两个吊挂重点间距不得超过3米。
9、暂停用的或准备拆除的设备必须切断电源。
10、无论检修或拆卸设备，如开关、变压器、电钻等，都必须计划好拆卸步骤，不得乱拆，拆下的零件要放在一定的木料上或工具袋内，不得乱丢，对于更换下来的零件应装配成套，随时随时带回地面。
11、检修防护林爆设备时，应注意保护好防爆面和防爆装置，不得用大锤撬棒锤击敲打，以防损伤防爆性能。
12、值班电工和电检修工必须严格按各电动机的容量选择适当的保险丝，地面烧坏电机。
13、电气设备安装时拆下不用时，应放置在没有滴水和底板无积水的地方。
14、低压试电笔不得在高压上工作台。
使用各类仪表时，必须弄清仪表的性能及使用基本知识，否则不得使用仪表。
15、各类仪表不准随便乱拆，携带仪表要谨慎、妥善，严防仪表震动碰击而损坏。
16、检修中必须更换笨重部件时（或安装时）应用可靠的绳索和起吊葫芦，吊挂的棚子要牢靠，卸下时要轻放不得猛丢。
笨重部件应稳固地放在安全地点，以防人员经过时倒下伤人。
矿山电工学(3)采掘机械设备的电气控制
接触器是一个由电磁铁带动触点动作的一种开关，
在电路中，起着接通或切断主电路的作用。
①直流接触器：如图3-2所示P175。 ②交流接触器：如图3-1所示P176。
3~1 控制基础
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 2.继电器：
继电器是一种灵敏的小型自动控制电器，一般用
3~2 控制图及常用控制方法
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 二、绘图原则：
1、分成主回路，控制回路，辅助回路来绘制；
2、用规定的图符表示元件P181表3-2；
3、接点位置按无电状态画出；
4、交叉电气接点画上黑点。
三、常用控制方法：
1、单向控制：当工作机械只要求或只允许电动机 正常工作时间向一个方面旋转时，就须用单向控 制线路，如井下的水泵、局扇等。如图所示。
K不动作。
⑵启动：
按下IST则：T上→K→STP→1→1ST→1STP →SM→S →T 下
此时R被短接，故K动作，K闭合，KM也动作使KM1、KM2 闭合，
电动机起动 。
⑶换向：
图3-33
3~4 采煤机组的控制
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 4、采煤机于输送机的联合控制: 利用3STP按钮（如图3-34所示）来控制输送
3~4 采煤机组的控制
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
二、双滚筒采煤机的控制：（MLS3-170） 1、主要电气设备及结构组成：图3-38所示 ⑴电动机（08）： ⑵牵引部隔爆箱（01）： ⑶三位四通阀隔爆箱（06）： ⑷中间控制箱（05）： ⑸电缆接线箱（07）： ⑹七芯屏蔽动力电缆： 2、控制系统组成和功能： ⑴电路的组成： a、电动机主电路及起动、停止控制回路：图3-39所示 b、牵引调速和换向回路：图3-40所示 c、滚筒调高和机身调斜回路：图3-40所示 d、恒功率自动调节回路：图3-41所示
在电路中，起着接通或切断主电路的作用。
①直流接触器：如图3-2所示P175。 ②交流接触器：如图3-1所示P176。
3~1 控制基础
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 2.继电器：
继电器是一种灵敏的小型自动控制电器，一般用
3~2 控制图及常用控制方法
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 二、绘图原则：
1、分成主回路，控制回路，辅助回路来绘制；
2、用规定的图符表示元件P181表3-2；
3、接点位置按无电状态画出；
4、交叉电气接点画上黑点。
三、常用控制方法：
1、单向控制：当工作机械只要求或只允许电动机 正常工作时间向一个方面旋转时，就须用单向控 制线路，如井下的水泵、局扇等。如图所示。
K不动作。
⑵启动：
按下IST则：T上→K→STP→1→1ST→1STP →SM→S →T 下
此时R被短接，故K动作，K闭合，KM也动作使KM1、KM2 闭合，
电动机起动 。
⑶换向：
图3-33
3~4 采煤机组的控制
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 4、采煤机于输送机的联合控制: 利用3STP按钮（如图3-34所示）来控制输送
3~4 采煤机组的控制
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
二、双滚筒采煤机的控制：（MLS3-170） 1、主要电气设备及结构组成：图3-38所示 ⑴电动机（08）： ⑵牵引部隔爆箱（01）： ⑶三位四通阀隔爆箱（06）： ⑷中间控制箱（05）： ⑸电缆接线箱（07）： ⑹七芯屏蔽动力电缆： 2、控制系统组成和功能： ⑴电路的组成： a、电动机主电路及起动、停止控制回路：图3-39所示 b、牵引调速和换向回路：图3-40所示 c、滚筒调高和机身调斜回路：图3-40所示 d、恒功率自动调节回路：图3-41所示
煤矿电工培训资料
矿井电气作业安全要求
包括作业人员资质、作业程序、作业 环境等方面的安全要求。
矿用电工常用工具与仪器
01
02
03
04
验电笔
用于检验设备是否带电的工具 。
万用表
用于测量电压、电流、电阻、 电容、电感等电学参数的仪表
。
钳形电流表
用于测量交流电流的仪表。
兆欧表
用于测量电气设备绝缘电阻的 仪表。
02
煤矿电工操作技能
需具备基本的电工知识和 操作技能，通过初级考试 认证。
中级矿用电工
在初级基础上，需具备更 高级的电工知识和技能， 通过中级考试认证。
高级矿用电工
在中级基础上，还需具备 丰富的实践经验和故障处 理能力，通过高级考试认 证。
05
煤矿电工实际案例分析
矿用电工事故案例分析
事故案例1
某矿井下电缆短路引发火灾事故
经验分享3
建立完善的应急预案，确 保在突发情况下能够迅速 应对
