2017-2018年江苏省苏州市高二上学期期末物理试卷(选修)和答案

2017-2018学年度高二上期期末物理试题及答案A. 电的电容增大B. 电的电容减小C. 电的电容不变A. 垂直纸面向里B. 垂直纸面向外C. 水平向左A. BAB. ELC. ELcosαD. ELsinαA. 沿磁感线方向，磁场逐渐减弱B. 放在匀强磁场中的通电导线一定受到安培力C. 磁场的方向就是通电导体所受安培力的方向A. EA=EBB. EA<EBC. φA=φBA. 粒子经偏转一定能回到原点OB. 粒子完成一次周期性运动的时间为2πm/qBC. 粒子在x轴上方和下方两磁场中运动的半径之比为2:1A. A灯变暗，B灯变亮B. 内阻r消耗的热功率减小C. 微粒m所受电场强度增大A. 电容增大B. 电容减小C. 电容不变A. 垂直纸面向里B. 垂直纸面向外C. 水平向左A. BAB. ELC. ELcosαD. ELsinαA. 沿磁感线方向，磁场逐渐减弱B. 放在匀强磁场中的通电导线一定受到安培力C. 磁场的方向就是通电导体所受安培力的方向A. EA=EBB. EA<EBC. φA=φBA. 粒子经偏转一定能回到原点OB. 粒子完成一次周期性运动的时间为2πm/qBC. 粒子在x轴上方和下方两磁场中运动的半径之比为2:1A. A灯变暗，B灯变亮B. 内阻r消耗的热功率减小C. 微粒m所受电场强度增大D. 电C的电容增大C. 带电微粒m将加速向上运动。

通过滑动变阻器R的电流增大，如图6所示，实线表示电场线，虚线表示等势面，相邻两个等势面之间的电势差相等。

有一个运动的正电荷在等势面L3上某点的动能为20 J，运动至等势面L1上的某点时动能变为8 J。

若取L2为零等势面，则此电荷的电势能为2 J时，其动能为18 J。

点电荷在电场中只受电场力的作用，从a点运动到b点的过程中，点电荷的电势能改变量为零，则下列说法正确的是：a点的电势一定等于b点的电势。

如图7所示，实线是匀强电场的电场线，电场方向水平向右，虚线是某一带电粒子通过该电场区域时的运动轨迹。

2017-2018学年苏州市高二期末调研测试物理试题本试卷分选择题和非选择题两部分，满分120分，考试时间100分钟．注意事项：1．答题前，考生先将自己的姓名、学校、考试号等填写清楚．2．选择题答案必须用2B铅笔填涂在答题卡相应的位置；非选择题部分必须使用黑色签字笔书写在答题卡上指定的区域，字体工整、笔迹清晰．3．在草稿纸、试题卷上答题无效．一、单项选择题：本题共5小题；每小题3分，共15分．每小题只有一．个．选项．．符合题意．1．下列有关物理史实的叙述中正确的是目（）A．电荷周围存在由它产生的电场的观点，最早由奥斯特提出的B．密立根通过“油滴实验”最早测定了元电荷e的电荷量C．能测量带电粒子的质量和分析同位素的质谱仪，最初是由洛伦兹设计的D．法拉第电磁感应定律最先是由法拉第提出的2．标有"220V、100W"的一灯泡接在u=311sin(314t)V的正弦交流电上，则( )A．产生该交流电的发电机转速为每分钟50转B．与该灯泡串联的理想电流表读数为0.64AC．与该灯泡并联的理想电压表读数为311VD．通过该灯泡的电流i=0.64sin(314t)A3．在如图所示的电路中，R l、R2、R3和R4皆为定值电阻，R T为热敏电阻，电源的电动势为E，内阻为r．设理想电流表A的读数为I，理想电压表V的读数为U．当热敏电阻R T所处的环境温度降低时，则( )A．I变小，U变小B．I变大，U变大C．I变小，U变大D．I变大，U变小4．如图所示，A、B两个点电荷的电荷量分别为+Q和+q，放在光滑绝缘水平面上，A、B之间用绝缘的轻弹簧连接．当系统平衡时，弹簧的伸长量为x0．若弹簧发生的形变弹性限度内，则( )A．保持+Q不变，将+q变为一q，平衡时弹簧的缩短量等于x0B．保持+q不变，将+Q变为一Q，平衡时弹簧的缩短量小于x 0c．保持+Q不变，将+q变为+2q，平衡时弹簧的伸长量等于2x0D．保持+q不变，将+Q变为+2Q，平衡时弹簧的伸长量小于2x05．如图所示，两根平行光滑电阻不计的金属导轨，左端接有电阻R，放置在倾角为θ的斜面(未画出)上，斜面处有垂直于斜面向上的匀强磁场．质量为m电阻不计的金属棒动，在与其垂直且沿斜面向上的恒力F的作用下沿导轨匀速上滑h高度．则在这过程中，下列叙述中正确的是( )A．作用于金属棒ab各力的合力所做的总功等于零B．作用于金属棒ab各力的合力所做的功等于其克服重力所做的功与电阻R上发出的焦耳热之和C．F与金属棒ab所受的安培力的合力所做的功等于零D．F与金属棒ab所受重力的合力所做的功等于其重力势能的增加量与电阻R上生产的焦耳热之和二、多项选择题：本题共4小题；每小题4分，共16分．每小题有多个选项．．．．符合题意．全部选对的得4分，选对但不全的得2分，错选或不答的得0分．6．如图所示，虚线表示电场的一簇等势面且相邻等势面间电势差相等．一个带负电的粒子以一定的初速度进入电场后，仅在电场力作用下沿实线轨迹运动，先后通过M点和Ⅳ点．由此可判断出目（）A．Ⅳ点的电势高于M点的电势B．该粒子在Ⅳ点的电势能比在M点的电势能大C．该粒子在M点的速率小于在Ⅳ点的速率D．该粒子在这一过程中电势能和动能之和保持不变7．上海磁悬浮列车是世界上第一段投入商业运行的高速磁悬浮列车，设计最高运行速度为430km/h，仅次于飞机的飞行时速．如图所示是磁悬浮的原理图，图中A是圆柱形磁铁，B是高温超导(电阻率为零)材料制成的超导圆环．现将超导圆环水平放在磁铁上方，它就能在磁场力的作用下悬浮在磁铁上方的空中，下列说法中正确的是（）A．在B放入磁场的过程中，B中将产生感应电流．稳定后，感应电流仍存在B．在B放入磁场的过程中，B中将产生感应电流．稳定后，感应电流消失C．如A的S极朝上，B中感应电流的方向如图中所示D．如A的N极朝上，B中感应电流的方向如图中所示8．如图所示，变压器的原、副线圈的匝数比一定，原线圈的电压为U1时，副线圈的输出电压为U2，L l、L2、L3是三只完全相同的电灯．开始时，开关S是断开的，现将S闭合，则( )A．L1变亮，L2变暗B．L1变暗，L2变亮C．U1、U2均不变D．原线圈中的电流变大9．如图所示，相互正交的匀强电场方向竖直向下，匀强磁场垂直纸面向里．带有等量同种电荷的三个液滴在此空间中，a液滴静止不动，b液滴沿水平线向右做直线运动，c液滴沿水平线向左做直线运动．则下列说法中正确的是理学（）A．三个液滴都带负电B．液滴b的速率一定大于液滴c的速率C．三个液滴中液滴b质量最大D．液滴b和液滴c一定做的是匀速直线运动三、简答题：本题分必做题(第10、11题)和选做题(第12题)两部分，共计42分．请将解答填写在答题卡相应的位置．必做题10．(8分)用如图甲所示的多用电表测量电阻，要用到选择开关K和两个部件S、T．请根据下列步骤完成电阻测量①旋动部件，使指针对准电流的“0”刻线．②将K旋转到电阻挡“×100”的位置．③将插入“+”、“一”插孔的表笔短接，旋动部件，使指针对准电阻的(填“０刻线”或“∞刻线”)．④将两表笔分别与待测电阻相接，发现指针偏转角度过大．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按 的顺序进行操作，再完成读数测量．A ．将K 旋转到电阻挡“×1 k”的位置B ．将K 旋转到电阻挡“×10”的位置C ．将两表笔的金属部分分别与被测电阻的两根引线相接D ．将两表笔短接，旋动合适部件，对电表进行校准⑤在步骤④中，将两表笔分别与被测电阻两根引线相接，待稳定后，表盘指针如图乙所示，此被测电阻的阻值为 Ω．(保留两位有效数字．)11．(10分)在测电池的电动势和内阻的实验中，某学生记录了电流表和电压表如下表所示的6组数据：实验中提供的器材有：A ．电池(电动势约1.5V) ．B ．电流表(量程为0.6A ，内阻约为0.1Ω和量程为3A ，内阻约为0.02Ω)C ．电压表(量程为3V ，内阻约为lk Ω和量程为15V ，内阻约为5k Ω)D ．滑动变阻器(0～20Ω)E ．开关一个、导线若干(1)根据实验要求，在图口中按要求连接实物图．(2)根据记录数据在如图b 所示的坐标纸上作出U 一I 图线，并根据所作图线求出该电池的电动势E = V ，内阻r = Ω．(结果须小数点后保留两位数字)12．选做题(请从A 、B 和C 三小题中选定两小题作答，如都作答则按A 、B 两小题评分) A ．(选修模块3--3)(12分)(1)某种气体在不同温度下的气体分子速率分布曲线如图所示，图中f(v)表示v处单位速率区间内的分子数百分率，所对应的温度分别为TⅠ、TⅡ、TⅢ则A．TⅠ>TⅡ>TⅢB．TⅢ>TⅡ>TⅠC．TⅡ> TⅠ，TⅡ> TⅢD．TⅠ=TⅡ=TⅢ(2)在“用油膜法估测分子大小”的实验中，首先要确定一滴油酸酒精溶液中纯油酸的体积，具体做法是：把浓度为η的油酸酒精溶液一滴一滴地滴入量筒，记下滴入溶液滴数n时、量筒内增加的体积为V，则一滴溶液中纯油酸的体积为；然后将一滴油酸酒精溶液滴入盛水的浅盘里，待水面稳定后，记下如图油酸分布图，已知图中每个正方形小方格的面积为S0．则油酸分子直径大小的表达式为．(3)如图所示，一定质量的理想气体从状态A经等压变化到状态B．此过程中，气体的压强p=1.5×105Pa，吸收的热量为Q=2×102J，求此过程中气体内能的增量．B．(选修模块3 4)(12分)(1)如图所示，乒乒乘坐速度为0.8c(c为光速)的宇宙飞船追赶正前方的宝宝，宝宝的飞行速度为0.6c，乒乒向宝宝发出一束光进行联络，则宝宝观测到该光束的传播速度为A．0.4c B．1.4 c C．1.0c D．0.2c(2)在一次“测定玻璃的折射率”的实验中，采用了如图方法，将一块半圆形玻璃砖放在水平面上，用一束光线垂直于玻璃砖直径平面射入圆心O，以O为转轴在水平面内缓慢转动半圆形玻璃砖，当刚转过θ角时，观察者在玻璃砖平面一侧恰看不到出射光线，这样就可以知道该玻璃砖的折射率n的大小，那么上述测定方法主要是利用了的原理，该玻璃的折射率n= ．(3)如图所示，一列简谐波在时刻t=-0时的波形图，该波沿x轴正方向传播．经Δt=0.9s，A点刚好第三次出现波峰．求经过多长时间平衡位置在x=l 1m的P点第一次出现波峰?C．(选修模块3-5)(12分)(1)下列描绘两种温度下黑体辐射强度与波长关系的图中，符合黑体辐射规律的是．(2)用如图甲装置做“验证动量守恒定律”的实验中，A、B两小球体积相同，称得A球的质量0.1kg，B球的质量为0.05kg，则应选球(填“A”或“B”)作为入射球．两球相碰时，球心在地面的白纸上的投影分别是O和O’．实验过程中，两球多次落点的平均位置为从P和N，但N点的位置模糊不清，请你根据动量守恒和图乙中的读数判定N点的位置应在cm刻度线上．(3)处于静止状态的x原子核，经历一次院衰变后变成质量为M的Y原子核．放卅的a粒子垂直射入磁感应强度为B的匀强磁场，测得其做圆周运动的半径为r．已知a粒子的质量为m，电荷量为q，求此衰变过程的质量亏损．四、计算题：本题共3小题，共47分．解答时请写出必要的文字说明、方程式和重要的演算步骤．只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位．13．(15分)如图所示的电路中，R l=3Ω，R2=6Ω，R3=l.5Ω，C=20µF，当开关S断开时，电源的总功率为2W，当开关S闭合时，电源的总功率为4W．求：(1)电源的电动势和内阻；(2)闭合开关S时，电源的输出功率；(3)开关S断开和闭合时，电容器分别所带的电荷量．14．(16分)如图所示，足够长的光滑平行间距为L=lm金属导轨PQ、MN，水平放置在竖直向上磁感应强度B=0.5T的匀强磁场中．质量为m=0.5kg、长度为lm金属棒ab垂直金属导轨放置且与导轨接触良好．MP间所接电阻的阻值R=0.50Ω，其余电阻均不计．ab在外力F的作用下由静止开始做加速度a=2m/s2的匀加速直线运动，5s末撤去外力F．试求：(1)前5s内外力F与时间t的关系式；(2)撤去外力瞬间金属棒ab的加速度；(3)撤去外力后，金属棒ab还能滑行的距离．15．(16分)如图所示，第二象限的某个矩形区域内，有方向垂直于纸面向里磁感应强度为B l的匀强磁场，该磁场的下边界与x轴重合；第三象限内有互相正交的匀强电场和匀强磁场，两者场强分别E l=500V/m和B2=0.5T；第四象限有一电场强度E=20003V/m的匀强电场，方向与x轴负方向成600指向y轴负方向．一质量m=l×l0-14kg、电荷量q=l×10-10C的带正电的粒子以某一速度v从y轴上的N点沿与y轴负方向成600角方向射入第二象限，后经P点进入第三象限内并沿直线运动，经过一段时间后，粒子经y轴上的M点与y轴负方向成600角的方向进入第四象限，M点坐标(0，-0.1m)，N点坐标(0，0.3m)，粒子重力忽略不计．求：(1)第二象限中矩形磁场的磁感强度B的大小；(2)第二象限中矩形磁场区域的最小面积：(3)若在该粒子经M点进入第四象限的同时，在适当的位置由静止释放另一与该粒子完全相同的带电粒子，可使两粒子在离开第四象限前相遇．求所有满足条件的释放点的集合(不计两粒子之间的相互作用力)．。

扬州市2017-2018学年第一学期期末调研测试试题高二物理（选修）参考答案及评分标准一．单项选择题：本题共5小题，每小题3分，共15分．1．B 2．C 3．A 4．C 5．D二．多项选择题：本题共4小题，每小题4分，共16分．6．ACD 7．AC 8．BD 9．CD三．简答题：本题共2小题，共26分．10. （12分）（1）－，4000 （每空2分）（2）A2，丙（每空2分）（3）串联，4200 （每空2分）11. （14分）（1）电池内阻太小（3分）（2）如图所示（2分）（3）1.49（1.45~1.50）（2分）0.18（0.1~0.3）（2分）U－I图（2分）（4） B （3分）四．论述和计算题：本题共4小题，共63分．12.（15分）0.501.001.101.201.301.401.50（1）由左手定则判断，磁场方向垂直纸面向外 （2分） 由图可知，粒子做匀速圆周运动的半径r =a （1分）由2v qvB m r= （2分）得mv mv B qr qa== （1分） （2）由St v=（2分） 得44a at vvππ==（2分）（3）设粒子速度为v 0、半径为r 0时，与AC 线相切由00r a = （2分）得0r a = （1分）由2000v qv B m r = （1分）得0v v = （1分）13．（15分）（1）由公式 E nt∆Φ=∆ （2分） 5V BE nSt∆==∆ （2分） 由楞次定律可知，线圈中感应电流方向为顺时针方向 （2分） （2）由公式2P I r = （2分）得发热功率0.5W P = （2分） （3）由公式QI t=（3分） 得7200s Qt I== （2分）14. （16分）（1）线圈匀速进入磁场 1BLv F BIL BL R== （2分）v得： 1221m/s FRv B== （2分）（2） 线圈从Ⅱ→Ⅳ，由动能定理有22A 3111()22F d L W mv mv --=- （2分） 产生的焦耳热 A =()0.04J Q W F d L =-= （1分）线圈从Ⅲ→Ⅳ：20.2C BL q I t R Rφ∆=⋅=== （2分） （3）线圈从Ⅱ→Ⅲ，由动能定理得 222111()22F d L mv mv -=- （2分） 得23m/s v == （1分） cd 边出磁场时，cd 边电压的大小 210.075V 4U BLv == （1分） ab 边即将出磁场时cd 边电压的大小 1114U BLv ==如图所示 （2分）（作出图像形状给2分，若画出直线也给1分）15．（17分）（1）在Ⅰ区域，由动能定理得：211202Eq d mv ⨯=- 12m/s v = （4分） （2）在Ⅱ区域做匀速圆周运动，由2111v qv B m R =得11mv R qB == （3分）由1cos 2d R α==（2分） 得30α=︒ 与水平方向成 300角斜向右下方 （1分）（3）进入电场Ⅲ区域，把速度进行分解11cos30x v v =︒=1y 1sin301m/s v v =︒= （1分）由 222y 12y Eqv v d m-= （1分）得 2y v =则进入磁场Ⅳ区域的速度大小2v == （1分） 速度方向：1x2ytan v v β=45β=︒ （1分）轨道半径22mv R qB== （1分） 当圆弧与磁场Ⅳ区域下边沿相切时，L 有最小值)22cos 0.11m L R R β=-= （2分）。

新疆巴音郭楞蒙古族自治州第一中学2017-2018学年高二物理上学期期末考试试题第Ⅰ卷选择题本题共10小题，每小题4分。

在每小题给出的四个选项中，第1~5题只有一项符合题目要求，第6~10题有多项符合题目要求。

全部选对的得4分，选对但不全的得2分，有选错的得0分。

1．如图所示，闭合线圈在足够大的匀强磁场中运动，其中能产生感应电流的是2．如图所示的电路中，A和B是两个相同的灯泡，线圈L自感系数足够大，电阻可以忽略不计。

下列说法正确的是A．闭合开关S时，B灯先亮，A灯后亮B．闭合开关S时，A灯和B灯同时亮C．断开开关S时，A灯和B灯立即熄灭D．断开开关S时，A灯缓慢熄灭，B灯立即熄灭3．如图是氢原子的能级示意图。

当氢原子从n=4的能级跃迁到n=3的能级时，辐射出a光；当氢原子从n=3的能级跃迁到n=2的能级时，辐射出b光。

下列判断正确的是A．b光光子的能量小于a光光子的能量B．真空中b光速小于a光速C ．a 光的频率小于b 光的频率D ．a 光的波长小于b 光的波长4．某种金属发生光电效应时逸出光电子的最大初动能E k 与入射光频率ν的关系如图所示，其中ν0为该金属的极限频率。

从图中可以确定的是A ．该金属的逸出功与ν有关B ．E k 与入射光强度成正比C ．ν<ν0时，该金属会逸出光电子D ．图中直线的斜率等于普朗克常量5．如图所示，两个有界匀强磁场宽度均为L ，其中垂直纸面向里的磁场，磁感应强度大小为B ；垂直纸面向外的磁场，磁感应强度大小为2B 。

有一边长为L 、总电阻为R 的正方形导线框，距磁场区域左侧L ，且导线框平面与磁场方向垂直。

从导线框初始位置开始计时，在外力作用下导线框向右匀速穿过磁场区域的过程中，感应电流i 随时间t 变化的图象正确的是6．制备氚核的核反应方程：X ＋Y →H e ＋H ＋4.9MeV ；氘核和氚核结合成氦核的核反应方程：H ＋H→He＋X ＋17.6MeV ，下列说法正确的是A ．X 表示中子B ．Y 的质子数是3，中子数是6C ．两个核反应都有质量亏损D ．两个核反应都是核聚变反应7．如图所示，某发电站的电能输送示意图，输电线总电阻为r ，升压变压器原副线圈匝数分别为n 1、n 2，降压变压器原副线圈匝数分别为n 3、n 4，两变压器均为理想变压器。

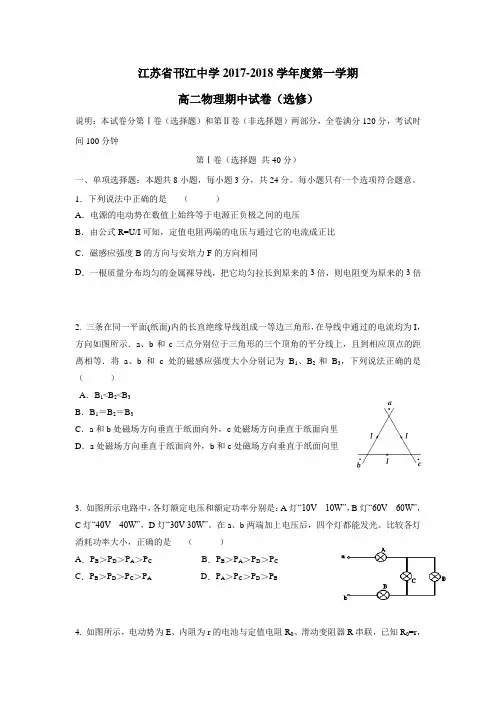

江苏省邗江中学2017-2018学年度第一学期高二物理期中试卷（选修）说明：本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，全卷满分120分，考试时间100分钟第Ⅰ卷（选择题共40分）一、单项选择题：本题共8小题，每小题3分，共24分。

每小题只有一个选项符合题意。

1．下列说法中正确的是（）A．电源的电动势在数值上始终等于电源正负极之间的电压B．由公式R=U/I可知，定值电阻两端的电压与通过它的电流成正比C．磁感应强度B的方向与安培力F的方向相同D．一根质量分布均匀的金属裸导线，把它均匀拉长到原来的3倍，则电阻变为原来的3倍2. 三条在同一平面(纸面)内的长直绝缘导线组成一等边三角形，在导线中通过的电流均为I，方向如图所示．a、b和c三点分别位于三角形的三个顶角的平分线上，且到相应顶点的距离相等．将a、b和c处的磁感应强度大小分别记为B1、B2和B3，下列说法正确的是（）A．B1<B2<B3B．B1＝B2＝B3C．a和b处磁场方向垂直于纸面向外，c处磁场方向垂直于纸面向里D．a处磁场方向垂直于纸面向外，b和c处磁场方向垂直于纸面向里3. 如图所示电路中，各灯额定电压和额定功率分别是：A灯“10V 10W”，B灯“60V 60W”，C灯“40V 40W”，D灯“30V 30W”。

在a、b两端加上电压后，四个灯都能发光。

比较各灯消耗功率大小，正确的是（）A．P B＞P D＞P A＞P C B．P B＞P A＞P D＞P CC．P B＞P D＞P C＞P A D．P A＞P C＞P D＞P B4. 如图所示，电动势为E、内阻为r的电池与定值电阻R0、滑动变阻器R串联，已知R0=r，滑动变阻器的最大阻值是2r 。

闭合开关S ，当滑动变阻器的滑片P 由a 端向b 端滑动时，下列说法中正确的是 （ ） A ．路端电压变大 B ．电源的效率增大C ．定值电阻R 0上消耗的功率变小D ．滑动变阻器消耗的功率变小5. 如图所示，两平行光滑金属导轨固定在绝缘斜面上，导轨间距为L ，劲度系数为k 的轻质弹簧上端固定，下端与水平直导体棒ab 相连，弹簧与导轨平面平行并与ab 垂直，直导体棒垂直跨接在两导轨上，空间存在垂直导轨平面斜向上的匀强磁场．闭合开关K 后，导体棒中的电流为I ，导体棒平衡时，弹簧伸长量为x 1；调转图中电源极性使棒中电流反向，导体棒中电流仍为I ，导体棒平衡时弹簧伸长量为x 2.忽略回路中电流产生的磁场，则磁感应强度B 的大小为 （ ）A.k 2IL (x 2－x 1)B.kIL (x 2－x 1) C.k 2IL (x 2＋x 1) D.kIL (x 1＋x 2)6. 如图所示，水平放置的两块带电平行金属板．板间存在着方向竖直向下、场强大小为E 的匀强电场和垂直于纸面的匀强磁场．假设电场、磁场只存在于两板间．一个带正电的粒子，以水平速度v 0从两极板的左端正中央沿垂直于电场、磁场的方向射入极板间，恰好做匀速直线运动．不计粒子的重力及空气阻力．则 （ ） A ．板间所加的匀强磁场0EB v，方向垂直于纸面向里 B ．若粒子电量加倍，将会向下偏转C ．若粒子从极板的右侧射入，一定沿直线运动D ．若粒子带负电，其它条件不变，将向上偏转7. 空间存在方向垂直于纸面向里的匀强磁场，图中的正方形为其边界．一细束由两种粒子组成的粒子流沿垂直于磁场的方向从O 点入射．这两种粒子带同种电荷，它们的电荷量、质量均不同，但其比荷相同，且都包含不同速率的粒子，不计重力．下列说法正确的是 （ ）A ．入射速度不同的粒子在磁场中的运动时间一定不同B ．入射速度相同的粒子在磁场中的运动轨迹不一定相同C ．在磁场中运动时间相同的粒子，其运动轨迹不一定相同D ．在磁场中运动时间越长的粒子，其轨迹所对的圆心角一定越小8. 如图所示的电路，R 1＝R 3＝R 4＝R 5＝R ，滑动变阻器R 2的总电阻为4R ，其滑片P 恰处在正中，电源的内阻不计，电键S 1闭合，单刀双掷开关S 2合在a 端，此时平行板电容器C 的带电量为Q ，如果将R 2的触片滑到最右端 （ ） A ．电容器C 的带电量将变为2Q /5 B ．电容器C 的带电量将变为Q /5C ．再将S 2由a 合向b 端，将有向左的瞬时电流流过R 4D ．再将S 2由a 合向b 端后，通过电阻R 5的电量为3Q二、多项选择题：本题共4小题，每小题4分，共16分。

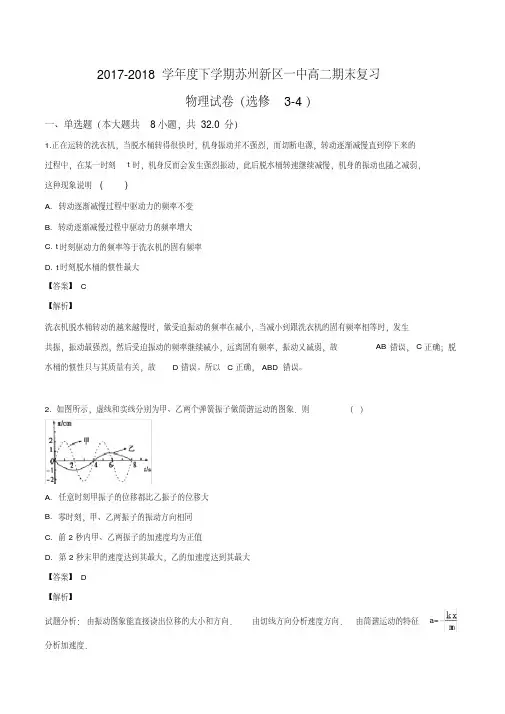

2017-2018学年度下学期苏州新区一中高二期末复习物理试卷（选修3-4）一、单选题（本大题共8小题，共32.0分）1.正在运转的洗衣机，当脱水桶转得很快时，机身振动并不强烈，而切断电源，转动逐渐减慢直到停下来的过程中，在某一时刻t时，机身反而会发生强烈振动，此后脱水桶转速继续减慢，机身的振动也随之减弱，这种现象说明()A. 转动逐渐减慢过程中驱动力的频率不变B. 转动逐渐减慢过程中驱动力的频率增大C. t时刻驱动力的频率等于洗衣机的固有频率D. t时刻脱水桶的惯性最大【答案】C【解析】洗衣机脱水桶转动的越来越慢时，做受迫振动的频率在减小，当减小到跟洗衣机的固有频率相等时，发生共振，振动最强烈，然后受迫振动的频率继续减小，远离固有频率，振动又减弱，故AB错误，C正确；脱水桶的惯性只与其质量有关，故D错误。

所以C正确，ABD错误。

2. 如图所示，虚线和实线分别为甲、乙两个弹簧振子做简谐运动的图象．则（）A. 任意时刻甲振子的位移都比乙振子的位移大B. 零时刻，甲、乙两振子的振动方向相同C. 前2秒内甲、乙两振子的加速度均为正值D. 第2秒末甲的速度达到其最大，乙的加速度达到其最大【答案】D【解析】试题分析：由振动图象能直接读出位移的大小和方向．由切线方向分析速度方向．由简谐运动的特征a=﹣分析加速度．解：A 、简谐运动图象反映了振子的位移与时间的关系，可知，甲振子的位移有时比乙振子的位移大，有时比乙振子的位移小，故A 错误．B 、根据切线斜率等于速度，可知，零时刻，甲、乙两振子的振动方向相反，故B 错误．C 、由a=﹣分析可知，前2秒内乙振子的加速度为正值，甲振子的加速度为负值，故C 错误．D 、第2秒末甲的位移等于零，通过平衡位置，速度达到其最大，乙的位移达到最大，加速度达到其最大，故D 正确．故选：D ．【点评】本题是简单的读图题，根据振动图象可以直接读出振幅、周期、速度、加速度的方向及它们的变化情况．要掌握简谐运动的特征a=﹣．3.一弹簧振子做简谐运动，周期为T ，下列说法正确的是()A. 若4T t，则在t 时间内振子经过路程为一个振幅B. 若2T t，则在t 时间内振子经过的路程为两个振幅C. 若2T t，则在t 时刻和t t 时刻振子的位移一定相同D. 若2Tt ，则在t 时刻和t t 时刻振子的速度一定相同【答案】B【解析】【详解】A ．若4T t ，则t 时间内振子经过的路程不一定等于振幅，与振子的初始位置有关，故A 错误；B ．若2Tt ，则在t 时刻和t t 时刻振子的位置关于平衡位置对称，在t 时间内振子经过的路程为两个振幅，故B 正确；C ．若2Tt ，则在t 时刻和t t 时刻振子的位置关于平衡位置对称，振子的位移大小相等，方向相反，故C 错误；D ．若2Tt ，则在t 时刻和t t 时刻振子的位置关于平衡位置对称，所以这两时刻速度的大小一定相等，方向相反，故D 错误。

1.1.1.1.1.1.巴南区2017—2018学年度上期期末质量监测高二物理参考答案一、选择题（每小题5分，共50分．8-10题至少有两个正确选项，全部选对的得5分，选对但不全的得3分，有选错的得0分）1．B 2．D 3．B 4．C 5．A 6．C 7．B8．AC 9．AD 10．BD二、实验探究题（共16分）11． R x 2； 大于； 小于（每空2分，共6分）12．（1）并联（2分）； 2.5（2分）（2）①如图所示（描对一个电1分，共2分） ②1.50~1.55（2分）； 4.1~4.7（2分）三、计算题（13题9分、14题12分，15题13分，共34分．）13．参考解答及评分意见（1）对带电粒子的加速过程，由动能定理qU ＝21m v 2 ……………………………………………………………………………（2分） 代入数据得：v ＝20 m/s …………………………………………………………………（2分）（2）带电粒子仅在洛伦兹力作用下做匀速圆周运动，有：rm B q 2v v =………………………………………………………………………………（1分） 代入数据得：r ＝2.0 m ……………………………………………………………………（1分）（3）周期 qBm r T ππ22==v ………………………………………………………………………（1分） 则 T t 21= …………………………………………………………………………………（1分） 代入数据得：t ＝0.314 s …………………………………………………………………（1分）14．参考解答及评分意见（1）小球经B 点时，在竖直方向有 Lm mg F 2v =- …………………………………………（2分） 由牛顿第三定律知，小球对细杆的拉力大小Lm mg F F 2v +==' ……………………………………………………………………（2分） （2）小球从A 到B 过程中，由动能定理得mgL ＋q (φA －φB )＝221v m ………………………………………………………………（2分） qm g L m A 222-=v ϕ ………………………………………………………………………（2分） （3）由电场对称性可知，φC ＝－φA ……………………………………………………………（1分）即U AC ＝φA －φC ＝2φA ……………………………………………………………………（1分） 小球从A 到C 过程，根据动能定理221C AC m qU v = …………………………………………………………………………（1分） 解得 gL C 422-=v v ………………………………………………………………（1分）15．参考解答及评分意见（1）设粒子在电场中运动时间为t ，粒子经过y 轴时的位置与原点O 的距离为y ，则221at x OA =………………………………………………………………………………（2分） m qE a = …………………………………………………………………………………（1分） y =v 0t …………………………………………………………………………………（2分） 解得 a =1.0×1015 m/s 2，t ＝2.0×10－8s y =0.4 m ………………………………………………………………………………（1分）（2）粒子经过y 轴时在电场方向的分速度为 v x ＝at ＝2×107 m/s …………………………（1分）粒子经过y 轴时速度为 m/s 10227202⨯=+=v v v x ………………………………（1分）设速度与y 轴正方向夹角大小为θ1tan 0==v v x θ ………………………………………………………………………… （1分） θ＝45° ……………………………………………………………………………………（1分） 要使粒子不进入第Ⅲ象限，如图所示，此时粒子做圆周运动的半径为R则R ＋22R ≤y ……………………………………………………………………………（1分） 由R m B q 2v v = ……………………………………………………………………………（1分） 解得B ≥（22＋2）×10－2T ……………………………………………………………（1分）。

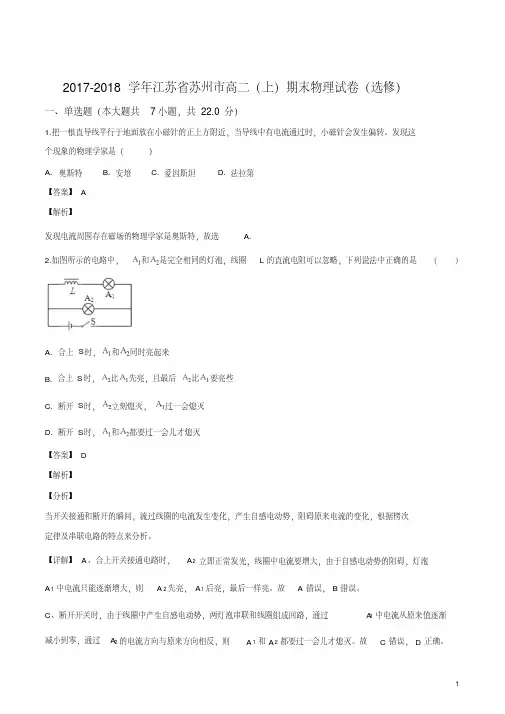

2017-2018学年江苏省苏州市高二（上）期末物理试卷（选修）一、单选题（本大题共7小题，共22.0分）1.把一根直导线平行于地面放在小磁针的正上方附近，当导线中有电流通过时，小磁针会发生偏转。

发现这个现象的物理学家是（）A. 奥斯特B. 安培C. 爱因斯坦D. 法拉第【答案】A【解析】发现电流周围存在磁场的物理学家是奥斯特，故选 A.2.如图所示的电路中，和是完全相同的灯泡，线圈L的直流电阻可以忽略，下列说法中正确的是A. 合上S时，和同时亮起来B. 合上S时，比先亮，且最后比要亮些C. 断开S时，立刻熄灭，过一会熄灭D. 断开S时，和都要过一会儿才熄灭【答案】D【解析】【分析】当开关接通和断开的瞬间，流过线圈的电流发生变化，产生自感电动势，阻碍原来电流的变化，根据楞次定律及串联电路的特点来分析。

【详解】A、合上开关接通电路时，A2立即正常发光，线圈中电流要增大，由于自感电动势的阻碍，灯泡A1中电流只能逐渐增大，则A2先亮，A1后亮，最后一样亮。

故A错误，B错误。

C、断开开关时，由于线圈中产生自感电动势，两灯泡串联和线圈组成回路，通过A1中电流从原来值逐渐减小到零，通过A2的电流方向与原来方向相反，则A1和A2都要过一会儿才熄灭。

故C错误，D正确。

故选：D【点睛】自感现象是特殊的电磁感应现象，同样遵守电磁感应的普遍规律楞次定律，对本题这种类型问题就是利用楞次定律来分析。

3.如图所示为洛伦兹力演示仪的结构图，励磁线圈产生的匀强磁场方向垂直纸面向外，电子束由电子枪产生，其速度方向与磁场方向垂直。

电子速度的大小和磁场强弱可分别由电子枪的加速电压和励磁线圈的电流来调节。

下列说法正确的是（）A. 仅使励磁线圈中电流为零，电子枪中飞出的电子束将做匀加速直线运动B. 仅增大励磁线圈中电流，电子做圆周运动的周期将变大C. 仅提高电子枪加速电压，电子束径迹的半径变大D. 仅提高电子枪加速电压，电子做圆周运动的周期将变小【答案】C【解析】仅使励磁线圈中电流为零，电子枪中飞出的电子束不再受任何作用力，故将做匀速直线运动，故A错误；根据电子所受洛伦兹力的方向结合右手定则判断励磁线圈中电流方向是顺时针方向，电子在加速电场中加速，由动能定理有：eU=mv02；电子在匀强磁场中做匀速圆周运动，洛伦兹力充当向心力，有：eBv0=m；解得：；；可见：增大励磁线圈中的电流，电流产生的磁场增强，由式知周期变小，故B错误；提高电子枪加速电压，电子束的轨道半径变大、周期不变，故C正确，D错误；故选 C.点睛：本题考查了粒子在磁场中运动在实际生活中的应用，正确分析出仪器的原理是关键，知道带电粒子在电场中加速而在磁场中偏转做圆周运动，明确周期公式和半径公式的推导过程和应用．4.空间有竖直边界为AB、CD且垂直纸面向里的有界匀强磁场区域。

江苏省扬州中学2017-2018学年高二上学期期末考试物理（选修）试卷一．单项选择题1. 物理学的发展对人类文明起着重要的作用，下列对物理学家所做贡献的叙述中正确的是A. 奥斯特最早测定了元电荷e的数值B. 法拉第发现了电磁感应现象C. 楞次通过实验研究，发现了电流周围存在磁场D. 安培发现电流的磁效应与他坚信电和磁之间一定存在联系的哲学思想是分不开的【答案】B【解析】密立根最早测定了元电荷e的数值，选项A错误；法拉第发现了电磁感应现象，选项B正确；奥斯特通过实验研究，发现了电流周围存在磁场，选项C错误；奥斯特最早发现了电流的磁效应，故D错误；故选B.2. 如图所示，一足够长的通电直导线水平放置，在导线的正下方有一闭合矩形线圈abcd与导线在同一平面内，且ad边与导线平行，下列情形中不能使线圈产生感应电流的是A. 线圈向下平移B. 线圈绕bc边转动C. 线圈沿平行于导线的方向向右平移D. 线圈不动，逐渐增大直导线中的电流【答案】C【解析】线圈向下平移时，穿过线圈的磁通量发生变化，则线圈中产生感应电流，选项A不符合题意；线圈绕bc边转动时，穿过线圈的磁通量发生变化，则线圈中产生感应电流，选项B不符合题意；线圈沿平行于导线的方向向右平移时，穿过线圈的磁通量不发生变化，则线圈中不产生感应电流，选项C符合题意；线圈不动，逐渐增大直导线中的电流时，穿过线圈的磁通量发生变化，则线圈中产生感应电流，选项D不符合题意；故选C.点睛：判断电路中能否产生感应电流，应把握两点：一是要有闭合回路；二是回路中的磁通量要发生变化．3. 将一根粗细均匀的电阻丝接在电压恒定的电源两端，电阻丝消耗的功率为20 W．现将电阻丝剪掉一半后再接在同一电源上，则电阻丝消耗的功率为A. 40 WB. 20 WC. 10 WD. 5 W【答案】A【解析】将电阻丝剪掉一半后其阻值变为原来的一半，根据电阻丝的功率变为原来的2倍，即电阻丝的功率P′=2P=40W，故A正确，故选A.4. 在倾角为α的光滑斜面上放置一根长为L，质量为m的导体棒，通有电流I，空间有一匀强磁场，如图所示为截面图．导体棒静止且与斜面间刚好无压力，则磁感应强度的大小和方向为A.B.C. ，方向水平向左D.【答案】C【解析】当磁场的方向垂直于斜面向上时，导体所受的安培力沿斜面向上，则斜面不可能对导体棒无支持力，选项AB错误；当磁场的方向水平向左时，导体所受的安培力竖直向上，当满足BIL=mg C正确；当磁场的方向平行于斜面向上时，导体所受的安培力垂直斜面向下，则斜面不可能对导体棒无支持力，选项D错误，故选C.5. 如图所示，空间存在垂直纸面向里的有界匀强磁场，磁场区域宽度为2L，以磁场左边界为坐标原点建立x轴．一边长为L的正方形金属线框abcd，在外力作用下以速度v匀速穿过匀强磁场．从线框cd边刚进磁场开始计时，线框中产生的感应电流i、线框ab边两端的电压U ab、线框所受安培力F、穿过线圈的磁通量Φ随位移x的变化图像正确的是A. B. C. D.【答案】D【解析】线圈向右移动0-L进入磁场时产生的电动势E=BLv，电流逐渐变大；线圈向右移动L-2L完全进入磁场时产生的电动势E=BLv2L-3L出离磁场时产生的电动势E=BLv，方向向左；磁通量逐渐变小；综上所述只有图像D正确，故选D.二．多项选择题6. 关于电源电动势，下列说法正确的有A. 电源电动势是反映电源将其他形式的能转化成电能本领大小的物理量B. 闭合回路中，电源在单位时间内提供的电能越多，电动势就越大C. 电源电动势在数值上等于电源未接入电路时电源两端的电压D. 闭合回路中，电源电动势的大小等于电路内外电压之和【答案】ACD【解析】电源电动势是反映电源将其他形式的能转化成电能本领大小的物理量，选项A正确；根据电源向外提供的电能W=EIt可知：电源向外提供的电能不仅与电动势有关，还有电流和时间有关，故B错误；电源电动势在数值上等于电源未接入电路时电源两端的电压,选项C正确；闭合回路中，电源电动势的大小等于电路内外电压之和，选项D正确；故选ACD.点睛：本题考查电动势的概念，要明确电动势与电势差的区别，知道电动势是描述电源将其他形式的能转化为电能的本领大小。

2017~2018学年度第一学期期末抽测高二物理（选修）参考答案及评分标准一、单项选择题：本题共5小题，每小题4分，共20分．每小题只有一个．．．．选项符合题意． 1．C 2．A 3．B 4．D 5．D二、多项选择题：本题共4小题，每小题4分，共16分．每小题有多个选项．．．．符合题意．全部选对的得4分，选对但不全的得2分，错选、多选或不答的得0分． 6． AD 7．AC 8．CD 9．BC三、简答题：本题共4小题，共37分。

把答案填在答题卡相应的横线上或按题目要求作答。

10．正mBq(每空2分)11．（1）5.700 （2）T “×1” 16 (每空2分)12．(每空2分)（1）C A E（2）如右图（3）“减小”13. （每空2分）（1）如图（2）如图 1.46-1.50 0.6-0.8 （3）偏小四、计算题：本题共 3小题，共47分。

解答时请写出必要的文字说明、方程式和重要的演算步骤。

只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位。

14．解：（1）由BS =φ （3分）得：2BL =φ （2分）（2）由2m E nBL ω= （2分）Tπω2=（1分） 222sin e nBL t T T ππ=（2分） （3）2m E U =（3分）带入数值解得2U （2分） 15．解：（1）021sin 302a mgs mv =（3分） 2a v =m/s （2分）（2）由a E BLv = （2分） EI R r=+ （1分） F BIL = （1分）带入数据解得0.8F =N （1分） （3）从a 边界到b 边界由动能定理02211sin 3022b a mgd Q mv mv -=- （2分）从b 边界匀速穿出，有220sin 30bB L v mg R r=+ （1分）由Q R =34Q （1分） 得：Q R = 0.58J （1分）16.解:（1）对第二象限的小球受力分析：合外力一定沿PO 方向则：mg=Eq （3分） 即mgE q==2N/C （2分） （2）对第二象限的小球受力分析有：2F a m==合（1分） 由22op v aS =可得v == （1分）mv R Bq =，2m T Bqπ=（2分）画出轨迹图如图，由几何关系可求得：Q 点的纵坐标0.1m y === （（3）总时间分为三段时间之和：小球在第二象限时间：10.1vt a==S （1分） 小球在第一、四象限时间：233440t T π==S （2分） 小球回到第二象限和第三象限，落到挡板上做类平抛运动时间：30.1t === S （2分） 总时间：）π4032.0(321+=++=t t t t S （1分）。

江苏省无锡市普通高中2017-2018学年高二物理上学期期末考试试题（选修）本卷共8页，共120分。

考试时间100分钟。

一．单项选择题：本题共5小题，每小题3分，共15分。

每小题只有一个选项符合题意1．分子间相互作用力既有引力f引，又有斥力f斥，下列说法中正确的是A．分子间的距离越小，f引越小，f斥越大B．分子间的距离越小，f引越大，f斥越小C．当分子间距离由r0逐渐增大的过程中，分子力逐渐减小D．当分子间距离由r0逐渐减小的过程中，分子力逐渐增大2．下列说法中正确的是A．通电导线受磁场作用力为零的地方磁感应强度一定为零B．通电导线在磁感应强度大的地方受磁场作用力一定大C．磁感应强度等于通电直导线在磁场中所受的安培力与导线中的电流及其长度乘积IL 的比值D．磁感应强度的大小和方向跟放在磁场中的通电导线受磁场作用力的大小和方向无关3. 下列说法正确的是A. 气体的压强就是大量气体分子作用在器壁单位面积上的平均作用力B. 气体的压强就是大量气体分子单位时间作用在器壁上的平均作用力C. 气体分子热运动的平均动能减少，气体的压强一定减小D. 单位体积内的气体分子数增加，气体的压强一定增大4.如图所示，一带负电的滑块从粗糙绝缘斜面的顶端滑至底端时的速率为v，若加一个垂直纸面向外的匀强磁场，并保证滑块能滑至底端，则它滑至底端时的速率A．变大B．变小C．不变D．条件不足，无法判断5. 如图所示的虚线区域内，充满垂直于纸面向里的匀强磁场和竖直向下的匀强电场。

一带电粒子a（不计重力）以一定的初速度由左边界的O点射入磁场、电场区域，恰好沿直线由区域右边界的O′点（图中未标出）穿出。

若撤去该区域内的磁场而保留电场不变，另一个同样的粒子b（不计重力）仍以相同初速度由O点射入，从区域右边界穿出，则粒子b A．穿出位置一定在O′点下方B．穿出位置一定在O′点上方C．电势能一定减小D．动能一定减小二．多项选择题：本题共5小题，每小题4分，共20分。

2016-2017学年江苏省苏州市高二（上）期末物理试卷（选修）一、选择题（共6小题，每小题3分，满分18分）1．（3分）物理学的发展丰富了人类对物质世界的认识，推动了科学技术的创新和人类文明的进步，下列说法在正确的是（）A．库仑最早测得了元电荷的数值B．奥斯特发现了电磁感应定律C．法拉第发现了电流的磁效应D．安培提出了分子电流假说2．（3分）如图所示，匀强磁场的磁感应强度为B，磁场方向垂直纸面向里，导线abcd位于匀强磁场中，且与磁场方向垂直，线段ab、bc和cd的长度均为L，且∠abc=∠bcd=135°，流经导线的电流为I，方向磁如图中箭头所示．则导线abcd受到的安培力为（）A．大小3ILB，方向沿纸面向上B．大小3ILB，方向沿纸面向下C．大小（+1）ILB，方向沿纸面向上D．大小（+1）ILB，方向沿纸面向下3．（3分）二氧化碳传感器的电阻随着一氧化碳的浓度增大而减小，将其接入如图所示的电路中，可以测量汽车尾气一氧化碳的浓度是否超标．当一氧化碳浓度增大时，下列说法中正确的是（）A．电源的总功率减小B．电流表示数变大C．电压表示数变小D．电源的输出功率一定减小4．（3分）如图所示，圆环形线圈a平放在水平桌面上，在a的正上方固定一竖直螺旋管b，二者轴线重合，螺线管与电源和滑动变阻器连接成闭合电路．若将滑动变阻器的滑片P向下滑动，下列表述正确的是（）A．穿过线圈a的磁通量变小B．线圈a中将产生顺时针方向的感应电流（俯视）C．线圈a有收缩的趋势D．线圈a对水平桌面的压力F将减小5．（3分）如图所示为一π型铁芯，其右侧接在240V的交流电源上，用一导线把“36V 6W”的灯泡的两端接通，然后将导线沿顺时针方向一匝一匝地绕在铁芯的左侧上，在绕线过程中，灯泡由不亮逐渐变亮，当绕到60匝时，灯泡刚好正常发光，若导线电阻不计，则右侧线圈的匝数可能为（）A．9B．240C．400D．5006．（3分）如图所示，足够长平行金属导轨倾斜放置，倾角为37°，宽度为0.5m，电阻忽略不计，其上端接一小灯泡，电阻为1Ω．一导体棒MN垂直于导轨放置，质量为0.2kg，接入电路的电阻为1Ω，两端于导轨接触良好，与导轨间的动摩擦因数为0.5．在导轨间存在着垂直于导轨平面的匀强磁场，磁感应强度为0.8T．将导体棒MN由静止释放，运动一端时间后，小灯泡稳定发光，此后导体棒MN的运动速度及小灯泡消耗的电功率分别为（重力加速度g取10m/s2，sin37°=0.6）（）A．2.5m/s，1W B．5m/s，1W C．7.5m/s，9W D．15m/s，9W二、多项选择题（共5小题，每小题4分，满分20分）7．（4分）两个异种点电荷周围电场线分布如图所示，P、Q为电路中同一条电场线上的两点．则（）A．P点的场强小于Q点的场强B．P点电势高于Q点电势C．同一正电荷在P点的电势能一定大于在Q点的电势能D．正电荷从p点移动到Q点，电场力做正功8．（4分）如图甲所示的电路中，理想变压器原、副线圈匝数比为5：1，原线圈接一交流电，其v﹣t图象如图乙所示，副线圈接火灾报警系统（报警器未画出），A为交流电流表，V为交流电压表，R0为定值电阻，R为半导体热敏电阻，其阻值随温度的升高而减小．下列说法中正确的是（）A．交流电的频率为100HzB．电压表的示数为44VC．R处出现火警时电流表示数增大D．R处出现火警时电阻R0消耗的电功率增大9．（4分）如图所示，L是自感系数足够大的线圈，电阻忽略不计，A、B是两个完全相同的灯泡，则下列说法中正确的是（）A．S闭合瞬间，两灯同时亮，最后A灯熄灭，B灯更亮B．S闭合瞬间，A灯先亮，B灯后亮，最后两灯亮度一样C．S断开时，A、B两灯都“闪亮”一下后再慢慢熄灭D．S断开时，B立即熄灭，A灯“闪亮”一下后再慢慢熄灭10．（4分）回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电极相连接的两个D形金属盒，两盒间的狭缝中形成的周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如图所示，要增大带电粒子射出时的动能，则下列说法中正确的是（）A．增大匀强电场间的加速电压B．增大磁场的磁感应强度C．减小狭缝间的距离D．增大D形金属盒的半径11．（4分）某同学设计了一种静电除尘装置，如图甲所示，其中有一长为L、宽为b、高为d的矩形通道，其前、后面板为绝缘材料，上、下面板为金属材料．图乙是装置的截面图，上、下两板与电压恒定为U的高压直流电源相连．带负电的尘埃被吸入矩形通道的水平速度为v0，当碰到下板后其所带电荷被中和，同时被收集．将被收集尘埃的数量与进入矩形通道尘埃的数量的比值，称为除尘率．不计尘埃的重力及尘埃之间的相互作用．要增大除尘率，则下列措施可行的是（）A．只增大电压UB．只增大高度dC．只增大长度LD．只增大尘埃被吸入水平速度v0三、简答题（共3小题，满分24分）12．（6分）实验时测量某电阻时，用×10Ω档时，发现指针偏转角度过小，他应该换用档（填×1Ω或×100Ω），换档后，在测量前要先．若操作无误，指针位置如图所指，则被测电阻的阻值是Ω．13．（10分）在“测量电源的电动势和内阻”的实验中，提供的器材有：A．待测干电池1节B．电流表（量程0.6A）C．电压表（量程3V）D．开关S和若干导线E．滑动变阻器R1（最大阻值20Ω，允许最大电流1A）F．滑动变阻器R2（最大阻值200Ω，允许最大电流0.5A）（1）按图甲所示电路测量干电池的电动势和内阻，滑动变阻器应选（填“Ｒ1”或“Ｒ2”）；（2）在实验过程中，一位同学记录的5组数据见下表：次数12345I/A0.080.200.280.360.50U/V 1.30 1.100.920.810.55根据实验数据在乙图中作出U﹣I图线，由图象得：电池的电动势E=V，内阻r=Ω．（结果保留两位有效数字）（3）该实验中，内阻的测量值真实值．（填“大于”、“等于”或“小于”）14．（8分）某同学通过实验研究小灯泡的电流与电压的关系，可用的器材如下：电源、滑动变阻器、电流表、电压表、不同规格的小灯泡两个、电键、导线若干．（1）实验中移动滑动变阻器滑片，得到了小灯泡L1的U﹣I图象如图a中的图线L1，为了得到图a中的图线，请将图b中缺少的两根导线补全，连接成实验电路（其中电流表和电压表分别测量小灯泡的电流和电压）．（2）如图a所示，P为图线L1上一点，PN为图线在P点的切线，PQ为U轴线的垂线，PM为I轴的垂线，则下列说法中正确的是．A．随着所加电压的增大，小灯泡的电阻减小B．对应P点，小灯泡的电阻为4ΩC．对应P点，小灯泡的电阻为14ΩD．对应P点，小灯泡的功率为图中矩形PQOM所围面积的大小（3）换小灯泡L2重做实验，得到其U﹣I图象如图a中的图线L2．现将两小灯泡L1、L2并联后接在电动势3V、内阻6Ω的电源两端，则此时电源两端的电压为V；灯泡L2消耗的功率为W．四、解答题（共4小题，满分58分）15．（13分）如图所示，在绝缘水平桌面上放置一矩形金属线框abcd，虚线MN 右侧分布着一竖直向下的匀强磁场，已知磁场的磁感应强度B=0.5T，线框边长l ab=0.2m，l cb=0.5m，质量m=0.1kg，电阻R=0.1Ω，线框与桌面的动摩擦因数μ=0.2．现用一水平向右的拉力F作用在线框上，使它以v0=1m/s的速度向右匀速运动一段距离，重力加速度g取10m2/s，求：（1）线框进入磁场的过程中，通过线框的电流I和电荷量q；（2）线框进入磁场的过程中，拉力F的大小；（3）线框从图示位置向右匀速运动1m的过程，拉力做的总功W．16．（14分）如图所示，是某小型旋转电枢式交流发电机的原理图，其矩形线圈在匀强磁场中绕垂直于磁场方向的OO′轴以角速度ω=10πrad/s匀速转动，线圈的匝数N=100匝、面积S=0.02m2、电阻r=10Ω，线圈的两端R=90Ω电阻连接，R两端并联一次交流电压表，在t=0时刻，线圈平面与磁场方向平行，匀强磁场的磁感应强度B=T．求：（1）电动势e的瞬时值表达式；（2）交流电压表的示数。
