模拟与数字电路基础期末知识点总结

01基尔霍夫定理的内容是什么？基尔霍夫电流定律：在电路任一节点，流入、流出该节点电流的代数和为零。

基尔霍夫电压定律：在电路中的任一闭合电路，电压的代数和为零。

02戴维南定理一个含独立源、线性电阻和受控源的二端电路，对其两个端子来说都可等效为一个理想电压源串联内阻的模型。

其理想电压源的数值为有源二端电路的两个端子的开路电压，串联的内阻为内部所有独立源等于零时两端子间的等效电阻。

03三极管曲线特性04反馈电路的概念及应用反馈，就是在电子系统中，把放大电路中的输出量（电流或电压）的一部分或全部，通过一定形式的反馈取样网络并以一定的方式作用到输入回路以影响放大电路输入量的过程。

反馈的类型有：电压串联负反馈、电流串联负反馈、电压并联负反馈、电流并联负反馈。

负反馈对放大器性能有四种影响：提高放大倍数的稳定性，由于外界条件的变化（T℃，Vcc，器件老化等），放大倍数会变化，其相对变化量越小，则稳定性越高。

减小非线性失真和噪声。

改变了放大器的输入电阻Ri和输出电阻Ro。

有效地扩展放大器的通频带。

电压负反馈的特点：电路的输出电压趋向于维持恒定。

电流负反馈的特点：电路的输出电流趋向于维持恒定。

引入负反馈的一般原则为：为了稳定放大电路的静态工作点，应引入直流负反馈；为了改善放大电路的动态性能，应引入交流负反馈（在中频段的极性）。

信号源内阻较小或要求提高放大电路的输入电阻时，应引入串联负反馈；信号源内阻较大或要求降低输入电阻时，应引入并联系反馈。

根据负载对放大电路输出电量或输出电阻的要求决定是引入电压还是电流负反馈，若负载要求提供稳定的信号电压或输出电阻要小，则应引入电压负反馈；若负载要求提供稳定的信号电流或输出电阻要大，则应引入电流负反馈。

在需要进行信号变换时，应根据四种类型的负反馈放大电路的功能选择合适的组态。

例如，要求实现电流——电压信号的转换时，应在放大电路中引入电压并联负反馈等。

05有源滤波器和无源滤波器的区别无源滤波器：这种电路主要有无源元件R、L和C组成。

数电模电基础知识总结在现代科技的快速发展下，电子技术已经渗透到我们生活的方方面面。

而作为电子技术的基础，数电模电知识的掌握显得尤为重要。

本文将对数电模电基础知识进行总结。

一、数电基础知识1. 二进制二进制是数电领域最为基础的概念之一。

它由0和1组成，是计算机系统中最常用的进位制。

在二进制中，每一位的权值是2的幂，例如1表示2^0，2表示2^1，4表示2^2，以此类推。

二进制在计算机内部用于表示和处理数据，是研究数电和计算机组成原理的基石。

2. 逻辑门逻辑门是计算机系统中基本的电子器件，用于实现逻辑运算。

常见的逻辑门包括与门、或门、非门等。

与门接受两个输入，当两个输入同时为1时，输出为1；否则输出为0。

或门接受两个输入，当两个输入中至少有一个为1时，输出为1；否则输出为0。

非门只有一个输入，当输入为1时，输出为0；当输入为0时，输出为1。

通过组合不同类型的逻辑门，可以实现复杂的逻辑运算。

3. 翻转器和触发器翻转器和触发器是将电路的输出状态保持在某个时间点的器件。

翻转器是一种双稳态电路，有两个互逆的输出状态，常见的翻转器有RS翻转器、JK翻转器等。

触发器是一种带有时钟输入的翻转器，常用于存储和处理数据。

二、模电基础知识1. 电阻、电容和电感电阻、电容和电感是模电领域中最基础的电路元件。

电阻用于限制电流大小，电容用于存储电荷和能量，电感用于存储磁能和抵抗电流变化。

它们在电路中起到不同的作用，对电路性质有重要影响。

2. 放大器放大器是模电领域中常见的电路元件，用于将输入信号放大到一定的幅度。

常见的放大器包括运放放大器、功放等。

运放放大器是一种具有高增益的差模放大器，广泛应用于模拟电路设计中。

功放用于放大音频信号，常见于音响设备中。

3. 滤波器滤波器用于将频率范围内的信号通过，而将其他频率范围内的信号抑制。

常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

滤波器在电子设备中起到重要的作用，例如音频设备中用于剔除噪音和杂音。

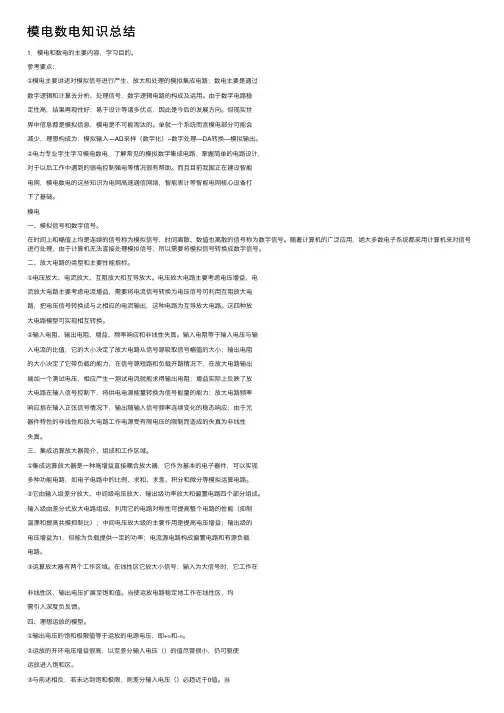

模电数电知识总结1．模电和数电的主要内容，学习⽬的。

参考要点：①模电主要讲述对模拟信号进⾏产⽣、放⼤和处理的模拟集成电路；数电主要是通过数字逻辑和计算去分析、处理信号，数字逻辑电路的构成及运⽤。

由于数字电路稳定性⾼，结果再现性好；易于设计等诸多优点，因此是今后的发展⽅向。

但现实世界中信息都是模拟信息，模电是不可能淘汰的。

单就⼀个系统⽽⾔模电部分可能会减少，理想构成为：模拟输⼊—AD采样（数字化）--数字处理—DA转换—模拟输出。

②电⼒专业学⽣学习模电数电，了解常见的模拟数字集成电路，掌握简单的电路设计，对于以后⼯作中遇到的弱电控制强电等情况很有帮助。

⽽且⽬前我国正在建设智能电⽹，模电数电的这些知识为电⽹⾼速通信⽹络，智能表计等智能电⽹核⼼设备打下了基础。

模电⼀、模拟信号和数字信号。

在时间上和幅值上均是连续的信号称为模拟信号，时间离散、数值也离散的信号称为数字信号。

随着计算机的⼴泛应⽤，绝⼤多数电⼦系统都采⽤计算机来对信号进⾏处理，由于计算机⽆法直接处理模拟信号，所以需要将模拟信号转换成数字信号。

⼆、放⼤电路的类型和主要性能指标。

①电压放⼤、电流放⼤、互阻放⼤和互导放⼤。

电压放⼤电路主要考虑电压增益，电流放⼤电路主要考虑电流增益，需要将电流信号转换为电压信号可利⽤互阻放⼤电路，把电压信号转换成与之相应的电流输出，这种电路为互导放⼤电路。

这四种放⼤电路模型可实现相互转换。

②输⼊电阻、输出电阻、增益、频率响应和⾮线性失真。

输⼊电阻等于输⼊电压与输⼊电流的⽐值，它的⼤⼩决定了放⼤电路从信号源吸取信号幅值的⼤⼩；输出电阻的⼤⼩决定了它带负载的能⼒，在信号源短路和负载开路情况下，在放⼤电路输出端加⼀个测试电压，相应产⽣⼀测试电流就能求得输出电阻；增益实际上反映了放⼤电路在输⼊信号控制下，将供电电源能量转换为信号能量的能⼒；放⼤电路频率响应指在输⼊正弦信号情况下，输出随输⼊信号频率连续变化的稳态响应；由于元器件特性的⾮线性和放⼤电路⼯作电源受有限电压的限制⽽造成的失真为⾮线性失真。

模拟电路期末重点总结一、基本概念1. 信号与信号描述的方式2. 模拟电路的基本组成部分3. 模拟电路中的基本元件：电阻、电容和电感4. 基本电路定律：欧姆定律、基尔霍夫定律5. 模拟电路的常见信号源：直流电源、交流电源、信号发生器等二、放大器及其应用1. 放大器的基本原理和分类2. 放大器的频率响应：通频带、增益带宽积、截止频率3. 常见放大器电路：共基极放大器、共射极放大器、共集电极放大器4. 放大器的非线性失真及其衡量方法5. 放大器的稳定性分析与补偿方法6. 放大器的应用：功率放大、差分放大器、运算放大器等三、滤波器1. 滤波器的基本原理和分类2. 滤波器的频率响应：通频带、截止频率、衰减特性、相位特性3. 一阶滤波器：低通滤波器、高通滤波器、带通滤波器、带阻滤波器4. 二阶及以上滤波器：巴特沃斯滤波器、切比雪夫滤波器、椭圆滤波器5. 滤波器的设计：选择频率响应、元件参数计算、频率响应曲线绘制等四、反馈与稳定性1. 反馈的基本概念和分类2. 反馈电路的基本特性：增益、输入阻抗、输出阻抗3. 反馈网络的分析方法：开环增益、闭环增益、反馈系数、传输函数4. 反馈对电路性能的影响：增益稳定、频率稳定、阻抗稳定5. 反馈的设计与应用：选择反馈类型、计算反馈网络参数、稳定性分析等五、振荡器与信号发生器1. 振荡器的基本概念和分类2. 反馈振荡器的工作原理和条件3. 原型振荡器电路：震荡频率计算、电路稳定性分析4. 信号发生器的基本原理和常见电路：正弦波发生器、方波发生器、脉冲发生器等5. 信号发生器的电路设计与参数计算六、功率放大器与运算放大器1. 功率放大器的基本概念和应用领域2. A类、B类、AB类功率放大器的工作原理和特点3. 放大器的功率分配：效率和最大功率输出4. 运算放大器的基本概念和特性5. 运算放大器的基础电路：反相放大器、非反相放大器、加法器等6. 运算放大器的应用：积分器、微分器、比较器、滤波器等七、混频器与调制解调器1. 混频器的基本原理和分类2. 混频器的输入输出特性：转移函数、幅频特性、相频特性3. 调制解调器的基本原理和应用：AM调制解调、FM调制解调、PM调制解调4. 调制解调器的电路实现：调幅电路、调频电路、解调电路等八、特殊用途电路1. 比较器的基本原理和应用2. 电压源的设计与应用3. 倍压电路和反相器：电压倍增电路、反相放大电路等4. 电流源和电流镜电路：恒流源、恒流电桥等5. 电流传感器的电路设计和应用在模拟电路的学习中，我们需要掌握模拟电路的基本概念和基本组成部分，了解模拟电路中的基本元件和基本电路定律。

模拟和数字电路基础知识汇总作为一位硬件工程师，必须面对的就是两个基本电路：模拟电路和数字电路。

下面我们就来了解一下这两个电路的基本知识。

一、模拟电路与数字电路的定义及特点：模拟电路(电子电路)模拟信号处理模拟信号的电子电路。

“模拟”二字主要指电压(或电流)对于真实信号成比例的再现。

其主要特点是：1、函数的取值为无限多个;2、当图像信息和声音信息改变时，信号的波形也改变，即模拟信号待传播的信息包含在它的波形之中(信息变化规律直接反映在模拟信号的幅度、频率和相位的变化上)。

3.初级模拟电路主要解决两个大的方面：1放大、2信号源。

4、模拟信号具有连续性。

数字电路(进行算术运算和逻辑运算的电路)数字信号用数字信号完成对数字量进行算术运算和逻辑运算的电路称为数字电路，或数字系统。

由于它具有逻辑运算和逻辑处理功能，所以又称数字逻辑电路。

其主要特点是：1、同时具有算术运算和逻辑运算功能数字电路是以二进制逻辑代数为数学基础，使用二进制数字信号，既能进行算术运算又能方便地进行逻辑运算(与、或、非、判断、比较、处理等)，因此极其适合于运算、比较、存储、传输、控制、决策等应用。

2、实现简单，系统可靠以二进制作为基础的数字逻辑电路，可靠性较强。

电源电压的小的波动对其没有影响，温度和工艺偏差对其工作的可靠性影响也比模拟电路小得多。

3、集成度高，功能实现容易集成度高，体积小，功耗低是数字电路突出的优点之一。

电路的设计、维修、维护灵活方便，随着集成电路技术的高速发展，数字逻辑电路的集成度越来越高，集成电路块的功能随着小规模集成电路(SSI)、中规模集成电路(MSI)、大规模集成电路(LSI)、超大规模集成电路(VLSI)的发展也从元件级、器件级、部件级、板卡级上升到系统级。

电路的设计组成只需采用一些标准的集成电路块单元连接而成。

对于非标准的特殊电路还可以使用可编程序逻辑阵列电路，通过编程的方法实现任意的逻辑功能。

二、模拟电路与数字电路之间的区别模拟电路是处理模拟信号的电路;数字电路是处理数字信号的电路。

第九章 数字电路基础知识一、 填空题1、 模拟信号是在时间上和数值上都是 变化 的信号。

2、 脉冲信号则是指极短时间内的 电信号。

3、 广义地凡是 规律变化的，带有突变特点的电信号均称脉冲。

4、 数字信号是指在时间和数值上都是 的信号，是脉冲信号的一种。

5、 常见的脉冲波形有，矩形波、 、三角波、 、阶梯波。

6、 一个脉冲的参数主要有 Vm 、tr 、 Tf 、T P 、T 等。

7、 数字电路研究的对象是电路的输出与输入之间的逻辑关系。

8、 电容器两端的电压不能突变，即外加电压突变瞬间，电容器相当于 。

9、 电容充放电结束时，流过电容的电流为0，电容相当于 。

10、 通常规定，RC 充放电，当t = 时，即认为充放电过程结束。

11、 RC 充放电过程的快慢取决于电路本身的 ，与其它因素无关。

12、 RC 充放电过程中，电压，电流均按 规律变化。

13、 理想二极管正向导通时，其端电压为0,相当于开关的 。

14、 在脉冲与数字电路中，三极管主要工作在 和 。

15、 三极管输出响应输入的变化需要一定的时间，时间越短，开关特性 。

16、 选择题2 若一个逻辑函数由三个变量组成，则最小项共有（ ）个。

A 、3B 、4C 、84 下列各式中哪个是三变量A 、B 、C 的最小项（ ）A 、ABC ++ B 、A BC + C 、ABC5、模拟电路与脉冲电路的不同在于( )。

A 、模拟电路的晶体管多工作在开关状态，脉冲电路的晶体管多工作在放大状态。

B 、模拟电路的晶体管多工作在放大状态，脉冲电路的晶体管多工作在开关状态。

C 、模拟电路的晶体管多工作在截止状态，脉冲电路的晶体管多工作在饱和状态。

D 、模拟电路的晶体管多工作在饱和状态，脉冲电路的晶体管多工作在截止状态。

6、己知一实际矩形脉冲，则其脉冲上升时间( )。

A 、.从0到Vm 所需时间B 、从0到22Vm 所需时间 C 、从0.1Vm 到0.9Vm 所需时间 D 、从0.1Vm 到22Vm 所需时间 7、硅二极管钳位电压为( )A 、0.5VB 、0.2VC 、0.7VD 、0.3V8、二极管限幅电路的限幅电压取决于( )。

电路知识点总结期末一、电路基础知识1. 电路的概念电路是由电源、导线、电阻和电子器件等部件连接而成的电子元件的集合体，是电子电路的基本组成单元。

电路可以分为模拟电路和数字电路两种类型。

模拟电路是以变化的电压或电流作为信息载体，用来处理模拟信号；数字电路是以数字信号为信息载体，用来处理数字信号。

2. 电路元件（1）电源：提供电路工作所需的电能，通常包括直流电源和交流电源。

（2）导线：用来连接电路中各部件的导电材料，通常采用金属导线。

（3）电阻：用来阻碍电流通过的元件，是电路中最常见的元件之一。

（4）电容：用来存储电荷和储能的元件，是电路中的重要元件。

（5）电感：利用磁场存储能量的元件，是电路中的重要元件。

（6）二极管：只允许电流在一个方向通过的元件，是电路中的重要元件。

（7）晶体管：用来放大信号或者作为开关的元件，是半导体器件中的重要代表。

（8）集成电路：将多种电子器件集成在一起，组成一个完整功能的电路，是现代电子电路的重要发展方向。

3. 电路的基本参数（1）电压：电路中的电压是指单位电荷所具有的能量，通常用伏特（V）来表示。

（2）电流：电路中的电流是指电荷流动的速度，通常用安培（A）来表示。

（3）电阻：电路中的电阻是指阻碍电流通过的元件，通常用欧姆（Ω）来表示。

（4）功率：电路中的功率是指单位时间内产生或消耗的能量，通常用瓦特（W）来表示。

二、电路分析方法1. 基尔霍夫定律基尔霍夫定律是电路分析中的重要法则，包括基尔霍夫电流定律和基尔霍夫电压定律。

基尔霍夫电流定律是指电路中任意节点的电流代数和为零；基尔霍夫电压定律是指电路中任意闭合回路的电压代数和为零。

2. 等效电路分析等效电路分析是指用简单的电路替代复杂的电路，使得电路分析变得更加简便。

等效电路分析常用的方法包括串联、并联、星形变换、三角形变换等。

3. 非线性电路分析非线性电路是指其特性曲线不是一条直线的电路，常见的非线性元件包括二极管、晶体管等。

一、填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。

2、漂移电流是（反向）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

3、所谓理想二极管，就是当其正偏时，结电阻为（零），等效成一条直线；当其反偏时，结电阻为（无穷大），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。

6、当温度升高时，晶体三极管集电极电流Ic（增大），发射结压降（减小）。

7、三极管放大电路共有三种组态分别是（共集电极）、（共发射极）、（共基极）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（直流）负反馈，为了稳定交流输出电流采用（交流）负反馈。

9、负反馈放大电路和放大倍数AF=（A/1+AF），对于深度负反馈放大电路的放大倍数AF=（ 1/F ）。

10、带有负反馈放大电路的频带宽度BWF=（1+AF）BW，其中BW=（fh-fl ），（ 1+AF ）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（共模）信号，而加上大小相等、极性相反的两个信号，称为（差模）信号。

12、为了消除乙类互补功率放大器输出波形的（交越）失真，而采用（甲乙）类互补功率放大器。

13、OCL电路是（双）电源互补功率放大电路；OTL电路是（单）电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数（近似于1 ），输入电阻（大），输出电阻（小）等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（零点）漂移，也称（温度）漂移，所以它广泛应用于（集成）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为（调波），未被调制的高频信号是运载信息的工具，称为（载流信号）。

17、模拟乘法器输出与输入的关系式是U0=（ KUxUy ）1、1、P型半导体中空穴为（多数）载流子，自由电子为（少数）载流子。

58条模拟、数字电路基础知识总结1、 HC为COMS电平，HCT为TTL电平2、 LS输入开路为高电平，HC输入不允许开路， HC一般都要求有上下拉电阻来确定输入端无效时的电平。

LS 却没有这个要求3、 LS输出下拉强上拉弱，HC上拉下拉相同4、工作电压：LS只能用5V，而HC一般为2V到6V5、CMOS可以驱动TTL，但反过来是不行的。

TTL电路驱动COMS电路时需要加上拉电阻，将2.4V~3.6V之间的电压上拉起来，让CMOS检测到高电平输入6、驱动能力不同，LS一般高电平的驱动能力为5mA，低电平为20mA；而CMOS的高低电平均为5mA7、 RS232电平为+12V为逻辑负，-12为逻辑正8、 74系列为商用，54为军用9、 TTL高电平>2.4V,TTL低电平<0.4V, 噪声容限0.4V10、 OC门，即集电极开路门电路(为什么会有OC门?因为要实现“线与”逻辑)，OD门，即漏极开路门电路，必须外界上拉电阻和电源才能将开关电平作为高低电平用。

否则它一般只作为开关大电压和大电流负载，所以又叫做驱动门电路。

并且只能吸收电流，必须外界上拉电阻和电源才才能对外输出电流11、 COMS的输入电流超过1mA，就有可能烧坏COMS12、当接长信号传输线时，在COMS电路端接匹配电阻13、在门电路输入端串联10K电阻后再输入低电平，输入端出呈现的是高电平而不是低电平14、如果电路中出现3.3V的COMS电路去驱动5V CMOS电路的情况，如3.3V单片机去驱动74HC,这种情况有以下几种方法解决，最简单的就是直接将74HC换成74HCT的芯片，因为3.3VCMOS 可以直接驱动5V的TTL电路;或者加电压转换芯片;还有就是把单片机的I/O口设为开漏，然后加上拉电阻到5V，这种情况下得根据实际情况调整电阻的大小，以保证信号的上升沿时间15、逻辑门输出为高电平时的负载电流(为拉电流)，逻辑门输出为低电平时的负载电流(为灌电流)16、由于漏级开路，所以后级电路必须接一上拉电阻，上拉电阻的电源电压就可以决定输出电平。

数电模电基础知识总结电子技术作为现代科学技术的一支重要分支，是现代社会发展的基础和支撑。

数电模电基础知识是电子技术的核心内容，掌握好这些基础知识对于学习和应用电子技术都有着重要的意义。

本文将对数电模电基础知识进行总结，帮助读者加深对这些知识的理解和掌握。

一、数电基础知识1.数字信号与模拟信号数字信号和模拟信号是电子系统中常用的两种信号形式。

数字信号是以离散的、有限个数的数值表示的信号，是通过对连续模拟信号进行采样和量化得到的。

数字信号具有离散性、可编程性、可靠性等特点，广泛应用于计算机和通信系统中。

而模拟信号是连续的，可以取无限个数的数值，用于传输和处理连续的实时信号。

2.二进制系统二进制系统是一种数学计数系统，它只使用两个数字0和1表示数值。

在计算机中，所有的数据和指令都是用二进制数来表示和处理的。

二进制系统有简单、直观、易于计算等优点，是计算机技术的基础。

3.逻辑门电路逻辑门电路是电子系统中常用的一类组合逻辑电路，根据输入信号经过门电路的逻辑运算，最终得到输出信号。

常见的逻辑门包括与门、或门、非门、异或门等。

逻辑门电路可以实现布尔代数中的逻辑运算，是数字电路设计中的基础。

4.计数器和寄存器计数器和寄存器是数字电路中常用的存储器件。

计数器是一种能够按照一定规律自动计数的电子装置，广泛应用于时序电路设计和计数问题的解决。

寄存器是一种能够暂时存储二进制数据的电子装置，常用于数据存储、传输和处理等。

二、模电基础知识1.放大器放大器是模拟电路中常用的一种电子器件，用于放大信号的幅度。

放大器可以将弱信号放大为较强的信号，以便于处理和传输。

常见的放大器有分立元件放大器、运算放大器和集成放大器等。

2.滤波器滤波器是模拟电路中常用的一种电子器件，用于改变信号频率的分布特性。

滤波器可以根据信号频率的要求实现对特定频段的放大或衰减。

常见的滤波器有低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

3.振荡器振荡器是模拟电路中常用的一种电子器件，用于产生稳定的周期性信号。
