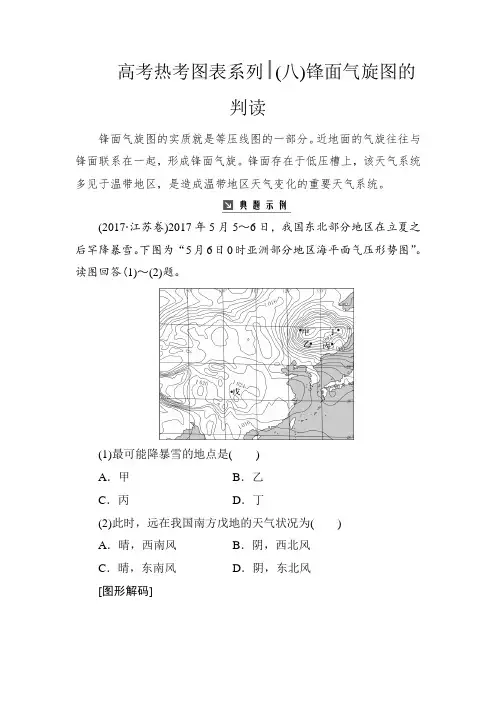

高考热考图表系列(八)锋面气旋图的判读锋面气旋图的实质就是等压线图的一部分。
近地面的气旋往往与锋面联系在一起，形成锋面气旋。
锋面存在于低压槽上，该天气系统多见于温带地区，是造成温带地区天气变化的重要天气系统。
(2017·江苏卷)2017年5月5～6日，我国东北部分地区在立夏之后罕降暴雪。
下图为“5月6日0时亚洲部分地区海平面气压形势图”。
读图回答(1)～(2)题。
(1)最可能降暴雪的地点是()A．甲B．乙C．丙D．丁(2)此时，远在我国南方戊地的天气状况为()A．晴，西南风B．阴，西北风C．晴，东南风D．阴，东北风[图形解码]判读技巧半球)如下所示：判读其结构图，应抓住以下几点：1．判断锋面的位置锋面总是出现在低压槽中，锋线往往与低压槽线重合，如图中的M、N线。
2．判断锋面附近的风向与气流性质根据北半球风向的画法，可确定锋面附近的风向，如图中①处为偏北风，②处为偏南风，③处为偏南风。
偏北风一般形成冷气团，偏南风一般形成暖气团。
3．判断锋面的类型与移动(1)锋面类型：在锋面气旋中，位置偏西的一定是冷锋(如图中的M锋)，位置偏东的一定是暖锋(如图中的N锋)。
无论南北半球，锋面气旋东侧是暖锋，西侧是冷锋。
原因是西侧锋面由高纬地区向低纬地区运动，是冷空气推动暖空气的运动。
东侧为暖锋，因为东侧锋面由低纬地区向高纬地区运动，是暖空气推动冷空气的运动。
(2)锋面移动：锋面气旋中，锋面移动方向与气旋的旋转方向一致。
北半球呈逆时针方向旋转，南半球呈顺时针方向旋转。
4．判断锋面气旋的天气特点暖锋N锋前③处附近出现宽阔的暖锋云系及相伴随的连续性降水天气；冷锋M锋后①处附近出现比较狭窄的冷锋云系和降水天气。
(2017·北京石景山区模拟)下图为某地锋面气旋示意图。
读图，完成1～2题。
1．图中()A．该天气系统位于北半球B．低压中心位于锋线西侧C．锋面自西北向东南移动D．甲地风向可能为西北风2．此时()A．受地形影响，丁地风力大于乙地B．受纬度影响，乙地气温高于甲地C．甲、丙两地受锋面影响多阴雨天D．丙、丁两地气流以上升运动为主解析：第1题，读图可知，图中冷锋锋面自南向北运动，南面为冷气团，所以图示锋面位于南半球，A错；锋面形成区域为低压槽，低压中心位于图示锋线的东侧，B错；该锋面自东南向西北移动，C 错；甲地位于低压中心西侧，南半球气旋为顺时针方向，风向可能为西北风，D对。
锋面气旋图的判读[知识点拨]1．确定低压中心图中①处等压线闭合且气压数值由中心向四周升高，为低气压。
2．确定低压槽图中AB和CD处低气压中心延伸出来的狭长区域，为低压槽。
3．确定锋面位置锋面出现在低压槽位置，锋线往往与低压槽线重合，如图中AB、CD处。
4．判断锋面类型及风向图中F、G处位于纬度较高的地区，为冷气团，E、H相反，为暖气团。
根据图中E、F、G、H各处的风向及冷暖气团的性质，可确定AB为冷锋，CD为暖锋。
5．分析天气特征图中暖锋(CD)的锋前G处多连续性阴雨天气；冷锋(AB)的锋后F处多出现降水天气。
[典题示例]【典例1】[2015·天津高考]读2015年5月某日12时海平面等压线分布图(下图，单位：百帕)，回答(1)～(2)题。
(1)此时出现大风、降温、雨雪天气的地点是() A．a B．b C．c D．d(2)此时最可能出现灾害性海浪的是()A．黄海沿岸C．海南岛周围海域[思维探究]B．台湾海峡D．菲律宾附近海域答案(1)A(2)D【典例2】[2016·北京高考]下图表示某日20时海平面气压分布及16～24时北京空气质量指数变化。
读图，回答下题。
该日20时()A．北京大风扬沙，空气污染加重B．东海海域天气晴朗，风大浪高C．低压天气系统中，P强度最强D．Q地位于暖锋锋前，出现降水读图流程第一步：明确主体要素本图为20时海平面气压分布图和北京16～24时空气质量指数变化图。
第二步：判读指数变化图该图横坐标表示时间，纵坐标表示空气质量指数，空气质量指数越高，表示污染物浓度越高，空气质量越差。
据图中信息可知，20时北京空气质量最差。
第三步：提取有效信息据图中等压线分布可知，北京位于冷锋锋后，等压线密集；东海地区受高压中心控制，且等压线稀疏；图中P地气压高于Q地；Q地位于冷锋锋前。
第四步：确定转换点以北京为例，北京20时时，空气质量最差，且北京位于冷锋锋后，可推断该冷锋过境时，未形成降水，而是可能因大风形成扬沙，加重北京的空气污染程度。

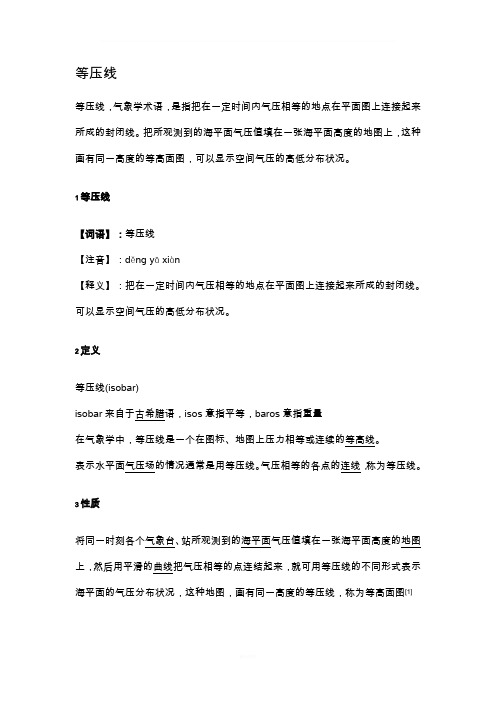

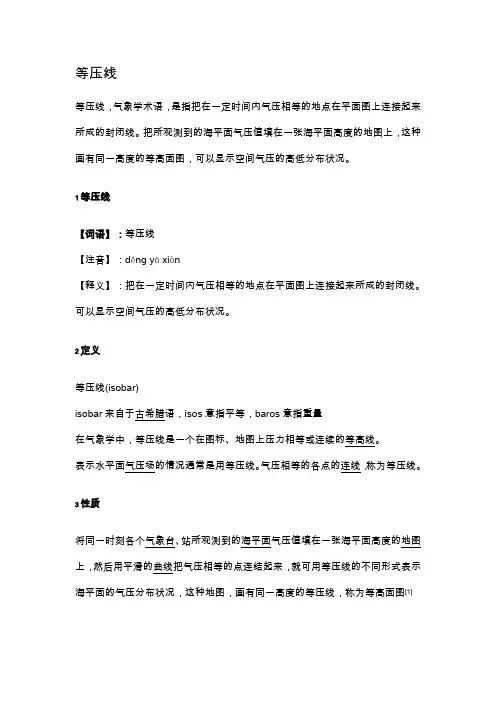

等压线等压线，气象学术语，是指把在一定时间内气压相等的地点在平面图上连接起来所成的封闭线。
把所观测到的海平面气压值填在一张海平面高度的地图上，这种画有同一高度的等高面图，可以显示空间气压的高低分布状况。
1等压线【词语】：等压线【注音】：děng yā xiàn【释义】：把在一定时间内气压相等的地点在平面图上连接起来所成的封闭线。
可以显示空间气压的高低分布状况。
2定义等压线(isobar)isobar来自于古希腊语，isos意指平等，baros意指重量在气象学中，等压线是一个在图标、地图上压力相等或连续的等高线。
表示水平面气压场的情况通常是用等压线。
气压相等的各点的连线，称为等压线。
3性质将同一时刻各个气象台、站所观测到的海平面气压值填在一张海平面高度的地图上，然后用平滑的曲线把气压相等的点连结起来，就可用等压线的不同形式表示海平面的气压分布状况，这种地图，画有同一高度的等压线，称为等高面图[1]图上等压线分布的不同形式，表示气压分布的不同特点。
等压线平直还是弯曲，表示气压分布简单还是复杂；等压线的排列方向，表示气压分布的方向。
等压线呈东西向，表示气压沿纬向分布；呈南北向，表示气压沿经向分布；等压线闭合，表示气压分布出出高、低压中心；等压线疏密，表示水平方向上气压差异的程度。
4应用利用等高面图，就可分析同一水平面上气压分布的状况，可以判别气压高、低的所在位置，并可进行比较找出差异，为研究大气的运动打下基础。
在同一幅地图上,等压线越密,气压梯度越大,对应的水平气压梯度力越大,空气流动(风)速度就越大.等压面图和等压线图的判读一、等压面与等压线的空间关系等压面是指在垂直方向上气压相等的面，反映出垂直方向上的气压差异。
等压线是指同一水平面上气压相等的各点连线，反映出水平方向上的气压差异。
某一高度的水平面切割等压面而得到的交线即为等压线。
如下面甲、乙两图的上部分别是1008百帕、1007百帕、1006百帕、1005百帕的几个等压面分布，甲图中的等压面上凸，乙图中的等压面下凹。

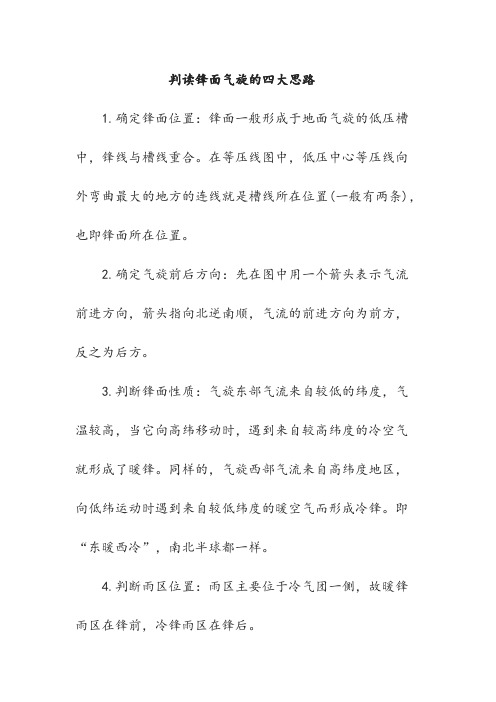

判读锋面气旋的四大思路
1.确定锋面位置：锋面一般形成于地面气旋的低压槽中，锋线与槽线重合。
在等压线图中，低压中心等压线向外弯曲最大的地方的连线就是槽线所在位置(一般有两条)，也即锋面所在位置。
2.确定气旋前后方向：先在图中用一个箭头表示气流前进方向，箭头指向北逆南顺，气流的前进方向为前方，反之为后方。
3.判断锋面性质：气旋东部气流来自较低的纬度，气温较高，当它向高纬移动时，遇到来自较高纬度的冷空气就形成了暖锋。
同样的，气旋西部气流来自高纬度地区，向低纬运动时遇到来自较低纬度的暖空气而形成冷锋。
即“东暖西冷”，南北半球都一样。
4.判断雨区位置：雨区主要位于冷气团一侧，故暖锋雨区在锋前，冷锋雨区在锋后。
方法技巧：如何判读等压线图等压线图是等值线图中非常重要的一种类型，它同样具有等值线图的一般特征和基本判读方法。
1．判断气压场类型及天气类型在等压线图中的特征一般大气特征高气压 等压线闭合，中心气压高于四周气压下沉气流，晴朗高压脊 (脊线) 高气压延伸出来的狭长区域，弯曲最大各点的连线叫脊线低气压 等压线闭合，中心气压低于四周气压上升气流，阴雨 低压槽 (槽线)低气压延伸出来的狭长区域，弯曲最大各点的连线叫槽线常形成锋面气旋,阴雨 2.判断风力大小⑴同一等压线图上，等压线密集，气压梯度力大，风力大；等压线稀疏，气压梯度力小，风力小。
如下图中甲处风力大于乙处。
⑵不同图中，“相同比例尺”，相邻两条等压线数值差越大，风力越大，如下图中B 处风力大于A 处。
⑶不同图中，比例尺越大，风力越大，如下图中C 处风力大于D 处。
3.判断风向风向的判读：在近地面的大气中，风向是水平气压梯度力、地转偏向力、摩擦力的合力方向。
因此，某点风向的画法是：首先，过该点画出水平气压梯度力的方向，水平气压梯度力的方向垂直于等压线指向低压。
其次，在水平气压梯度力的基础上，北半球向右偏，南半球向左偏，偏转以后的箭头方向即为风的方向，偏转角度大约为30°～45°。
如下图所示。
(北半球)4.判断季节或月份大陆上空出现高压中心或海洋上空出现低压中心为冬季，反之为夏季。
5.判断南、北半球风向偏离于水平气压梯度力的右方，说明在北半球；风向偏离于水平气压梯度力的左方，说明在南半球。
6.判断锋面位置锋面一定存在于低压槽上，冷锋在锋面气旋的西部，暖锋在锋面气旋的东部。
【典型例题】（2016•江苏卷）2016 年1 月24 日,一股强大的寒潮影响我国。
下图为该日8 时亚洲部分地区海平面气压形势图。
读图回答下列各题。
1. 此时我国A. 各地均受强大高压脊控制B. 北方普遍降温降雪C. 三亚风力大于昆明D. 北京、上海风向基本相同2. 该日上海气温比成都低的原因是A. 无高大山脉阻挡,受寒潮影响大B. 濒临海洋,受到海洋影响C. 纬度更高,正午太阳高度小D. 冷锋过境,降温明显思维过程从图表中获取信息答案 1.D 2.A练习：(2016·秦皇岛模拟)下图是某日某时北半球某平原地区500 hPa等压面的高度分布图(单位：m)。
专题二高、低压系统与锋面气旋经典讲解一、等压线图的判读（天气统计图的判读）读数值根据等压线上的数值和递变规律，判断出图中任意一点的气压数值大小范围及图中高低气压中心。
如图中丙点的气压值为1005hp a＜p a丙＜1010hp a,A、D两地为高压中心，B、C两地为低压中心定风向画出水平气压梯度力的方向：垂直于等压线由高压指向低压结合地转偏向力，判定出风向偏转情况，北半球右偏，南半球左偏，偏角为30°～45°如甲地风向所示比风力等压线密（疏）→单位距离的气压差大（小）→水平气压梯度力大（小）→风力大（小）如图中甲地风力大于乙地析天气（1）低压系统→中心气流上升→多为阴雨天气。
（2）高压系统→中心气流下沉→多为晴朗天气。
（3）锋面系统：冷锋雨带躲分布在锋后；暖锋雨带多分布在锋前。
如图中B、C两地多为阴雨天气；如图中A、D两地多为晴朗天气；如④地多为阴雨天气，③地多为晴朗天气；①地多为阴雨天气，②地多为晴朗天气1.确定锋面位置出现在低压槽中，锋面往往与槽线重合。
（若是高压中心，等压线弯曲最大处是高压脊，不易形成锋面，如图所示）2.确定方向根据水平气压梯度力确定方向。
如上图的偏南风、偏北风。
3.确定气流性质图中偏北风是从高纬度的北方吹来的，气温低，为冷气团；偏南风是从低纬度的南方吹来的，气温相对较高，为暖气团。
（即：冷暖气团相遇，形成锋面。
）4.确定锋面性质上图所示，锋面应随气旋一起呈逆时针方向移动，由此可确定AB间的锋面是冷气团（偏北风）主动向暖气团（偏南风）移动形成的，为冷锋。
同理，CD间为暖锋。
一般来说，不论在哪个半球，气旋中心的东侧的低压槽处形成暖锋，西侧的低压槽处形成冷锋，只不过南北半球冷锋和暖锋的锋前、锋后相反而已。
即：“东暖西冷”（简单来说，我们面对气旋中心，右边为暖锋，左边为冷锋。
）5.确定锋面气旋控制地区的天气如下图：（冷锋降水在锋后，暖锋降水在锋前，冷锋雨带窄，暖锋雨带较宽阔。
