牵引供电系统可靠性论文

铁路牵引供电系统的安全可靠性管理摘要：牵引供电系统是保证高速列车安全、稳定、高效运营的动力源，担负着向高速运动的动车组提供稳定、持续、可靠电能的任务，是铁路重要的基础设施之一，高速牵引供电系统必须满足动车组“高速度、高密度、高可靠性”的运行要求。

文章主要对高速电气化铁路牵引供电系统安全运行管理方法进行分析和研究，从而提出了高速电气化铁路牵引供电系统安全管理的相关的措施，对保证牵引供电系统的稳定性和安全性具有一定的意义。

关键词：铁路；牵引供电系统；安全可靠性管理前言我国高速铁路牵引供电系统技术标准高，采用了大量的新技术、新工艺，在设计、施工和接口管理、运营管理方面的规章制度、流程、验收等均有较好的保证措施。

虽然对安全性和可靠性的认识是非常清晰的，至关重要的，然而却是定性的，对边界的作用是含糊的，缺乏系统的理论和标准的指导，对数据库的建立和调用分析、定量的评价方法还需要完善。

总结我国高速铁路建设牵引供电系统安全可靠性措施经验，我们尚需转变观念以适应各子系统之间相互配合与协调的关系，对新技术的掌握和维护管理，需要安全可靠性技术的量化评估规范管理。

1铁路牵引供电系统的简介电力牵引特性。

我国高速电气化铁路的发展速度很快，通过对电力牵引供电系统的了解认识更深刻的理解接触网对我国高铁的应用，协调了牵引供电系统可能对临近线路接触网的影响。

减少接触网的弊端，使得我国高铁在未来能够飞速的发展。

①牵引电机本身没有燃料的消耗，可以使用再生能源，电力牵引供电系统与大容量电气系统对接，电能总量是有保证的。

②电力机车动车组的启动加速系统具有承载能力强等特点，可满足所有的现代交通运输工具快速运行所需要的运输动力[1]。

③造成的空气污染和环境（噪声）影响比较小，有利于改善交通区域的环境条件。

④电力牵引供电系统的工作效率较高，远远超越著名的蒸汽机车牵引动力系统，比后来的内燃机机车牵引系统还要优异，是个独特的发展阶段。

牵引供电系统。

探讨如何提高牵引供电设备供电可靠性1 概述随着市场经济体制的建立，我国的经济蓬勃发展，人们的生活水平日益提高，随之增长的是人们的物质文化需求，电力作为可再生能源无论是对经济的发展还是人们生活水平的提高都贡献巨大。

因此，社会对电力的需求从质到量的要求都在提高。

尤其是供电的安全可靠性一直以来都是人们关注的重要问题。

必须采取有效措施提高牵引供电设备的安全可靠性能，保障人们的用电安全。

2 影响牵引供电设备供电安全可靠性的因素影响牵引供电设备供电可靠性的因素总结如下：由于牵引负荷量越来越大，导致牵引主变压器的容量明显不足，经常出现超负荷现象，而且趋于越来越严重的程度。

供电设备的抗老化性能较差，许多电气性能不稳定，安全可靠性差，主要表现在主导电回路开关故障。

电流密度大导致接触网的负荷增重，诸多的电路故障的出现对主变运行造成强烈冲击，许多主变故障的发生都与之有关。

许多牵引变电所的上级电源系统供电不稳定，其供电系统的电容量时常不足，并且可靠性差，会直接影响到下级的牵引供电的安全稳定，导致其可靠性大大降低。

2.1 主变压器负荷量过大在对供电设备进行增容后，运载量随之快速增加，造成牵引负荷的迅速提升，许多牵引变电的电臂馈线的负荷量超过最大值。

经常发生主变压器的负荷量过多而发生跳闸，有时会发生超负荷报警。

不仅如此，过多的供电臂的开关跳闸过于频繁，使供电效率和供电质量大大降低，根本无法满足人们的用电需求，常常低于区域供电要求。

另外，主变的频繁跳闸，还会引起许多其他方面的问题，如跳闸严重时会引起电气接点产热过多造成设备故障。

由于供电设备容量不足，会直接导致供电能力降低，在很大程度上降低了牵引供电系统的可靠性，严重影响了电力的正常运输。

2.2 开关及保护装置故障许多牵引供电设备在线路扩增后仍继续使用，由于其老化现象普遍且严重，大大降低了供电的稳定性。

其中110kV开关、27.5kV开关的故障率尤其高，断路器液压机构和开关机构卡滞拒动问题时有发生。

高铁列车牵引供电系统稳定性与可靠性研究摘要：本文主要研究了高铁列车牵引供电系统的稳定性与可靠性问题。

首先介绍了高铁列车牵引供电系统的基本原理和结构，然后分析了供电系统在运行过程中可能出现的问题，包括电力波动、电压不稳定等。

接着针对这些问题，提出了相应的改进措施，包括增加稳压器、优化电力传输线路等。

最后通过仿真实验和实际测试验证了这些改进措施的有效性，证明了其在提高高铁列车牵引供电系统稳定性与可靠性方面的重要作用。

关键词：高铁列车；牵引供电系统；稳定性；可靠性；改进措施一、引言随着我国高铁网络的不断完善，高铁列车已经成为了人们出行的重要交通工具之一。

高铁列车的运行速度快、安全性高，受到了广泛的欢迎。

然而，高铁列车在运行过程中需要大量的电力来提供牵引力，因此高铁列车的牵引供电系统的稳定性和可靠性问题显得尤为重要。

高铁列车的牵引供电系统由供电线路、变电站、牵引变流器等组成，其主要作用是将高压交流电源转换为适合高铁列车牵引电机工作的直流电源。

而供电系统的稳定性和可靠性直接影响到高铁列车的运行安全和效率，因此有必要对其进行深入研究和改进。

本文旨在通过对高铁列车牵引供电系统稳定性与可靠性问题的研究，找出存在的主要问题，并提出相应的改进措施，以提高高铁列车的运行效率和安全性。

二、高铁列车牵引供电系统的基本原理1.供电线路高铁列车的供电线路主要由高压交流电源线、变电站、接触网和钢轨等组成。

高铁列车在运行过程中，通过接触网和碳刷与高压交流电源线相连，将高压交流电源传输给变电站。

2.变电站变电站作为供电系统的重要组成部分，主要负责将高压交流电源转换为适合高铁列车工作的直流电源，并将直流电源传送给列车上的牵引电机。

3.牵引变流器牵引变流器是高铁列车牵引供电系统中的核心部件，其主要作用是将变电站输出的直流电源转换为适合牵引电机工作的电流。

牵引变流器具有反应速度快、调节范围广等优点，能够有效提高高铁列车的牵引效率。

以上是高铁列车牵引供电系统的基本原理和结构，为了保证系统的稳定性和可靠性，需要对其进行深入研究和改进。

高速铁路牵引供电系统的可靠性与故障诊断研究随着高铁的快速发展，牵引供电系统的可靠性和故障诊断成为确保高速铁路正常运行的关键因素之一。

本文将针对高速铁路牵引供电系统的可靠性与故障诊断进行研究，探讨其重要性、现有问题和未来发展方向。

一、高速铁路牵引供电系统的可靠性及其重要性高速铁路的运行速度较快，列车对供电系统的要求也相对较高。

牵引供电系统的可靠性直接影响列车运行的安全性和稳定性。

因此，确保牵引供电系统的可靠性是高速铁路运行的关键之一。

可靠的供电系统可以降低系统故障发生的概率，确保列车高速运行的安全性。

二、高速铁路牵引供电系统的现有问题1. 系统故障频发：当前，高速铁路牵引供电系统存在故障频发的问题，这给列车运行稳定性带来了负面影响。

故障可能导致列车停运、延误等问题，对乘客出行和铁路运输效率造成不利影响。

2. 故障诊断困难：目前，高速铁路牵引供电系统故障诊断方面存在一定困难。

故障往往发生在复杂的供电系统中，诊断起来非常复杂和耗时，需要专业的技术人员进行判断和处理。

三、高速铁路牵引供电系统可靠性与故障诊断的研究现状为了提高高速铁路牵引供电系统的可靠性和故障诊断准确性，许多研究机构和企业进行了相关的研究。

目前，主要有以下几个方面的研究：1. 引入智能化技术：通过引入智能化技术，如人工智能、大数据分析等，可以帮助系统自动分析、检测和诊断故障。

智能化技术可以通过对供电系统的实时数据进行分析，提前识别潜在故障，降低故障的发生概率。

2. 清洁能源的应用：传统的供电系统使用煤炭等化石能源，不仅对环境造成污染，而且容易出现故障。

采用清洁能源，如太阳能、风能等，不仅降低了对环境的影响，而且提高了供电系统的可靠性。

3. 系统监测与维护：通过建立完善的供电系统监测与维护机制，可以及时发现潜在的问题，并进行正确的维护。

定期检查以及预防性维护可以大大降低故障发生的概率，提高供电系统的可靠性。

四、高速铁路牵引供电系统可靠性与故障诊断的未来发展方向为了进一步提高高速铁路牵引供电系统的可靠性与故障诊断准确性，需要在以下几个方面进行深入研究：1. 加强系统监测与预防：建立有效的系统监测与预防机制，提前发现潜在问题，并采取有效措施进行预防，从而减少故障的发生。

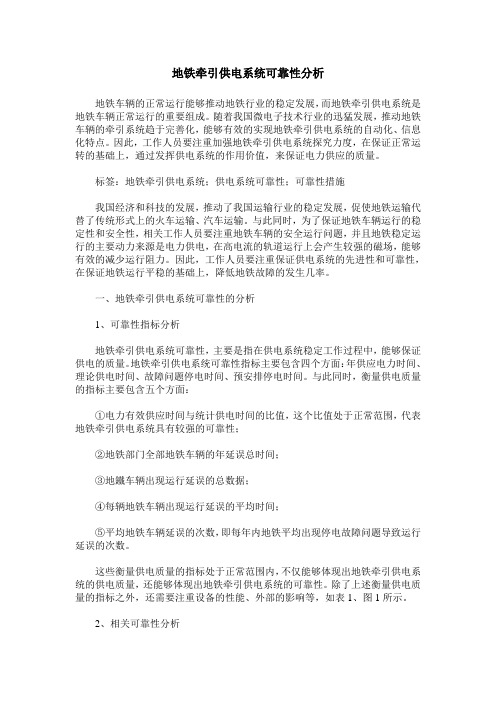

地铁牵引供电系统可靠性分析地铁车辆的正常运行能够推动地铁行业的稳定发展，而地铁牵引供电系统是地铁车辆正常运行的重要组成。

随着我国微电子技术行业的迅猛发展，推动地铁车辆的牵引系统趋于完善化，能够有效的实现地铁牵引供电系统的自动化、信息化特点。

因此，工作人员要注重加强地铁牵引供电系统探究力度，在保证正常运转的基础上，通过发挥供电系统的作用价值，来保证电力供应的质量。

标签：地铁牵引供电系统；供电系统可靠性；可靠性措施我国经济和科技的发展，推动了我国运输行业的稳定发展，促使地铁运输代替了传统形式上的火车运输、汽车运输。

与此同时，为了保证地铁车辆运行的稳定性和安全性，相关工作人员要注重地铁车辆的安全运行问题，并且地铁稳定运行的主要动力来源是电力供电，在高电流的轨道运行上会产生较强的磁场，能够有效的减少运行阻力。

因此，工作人员要注重保证供电系统的先进性和可靠性，在保证地铁运行平稳的基础上，降低地铁故障的发生几率。

一、地铁牵引供电系统可靠性的分析1、可靠性指标分析地铁牵引供电系统可靠性，主要是指在供电系统稳定工作过程中，能够保证供电的质量。

地铁牵引供电系统可靠性指标主要包含四个方面：年供应电力时间、理论供电时间、故障问题停电时间、预安排停电时间。

与此同时，衡量供电质量的指标主要包含五个方面：①电力有效供应时间与统计供电时间的比值，这个比值处于正常范围，代表地铁牵引供电系统具有较强的可靠性；②地铁部门全部地铁车辆的年延误总时间；③地鐵车辆出现运行延误的总数据；④每辆地铁车辆出现运行延误的平均时间；⑤平均地铁车辆延误的次数，即每年内地铁平均出现停电故障问题导致运行延误的次数。

这些衡量供电质量的指标处于正常范围内，不仅能够体现出地铁牵引供电系统的供电质量，还能够体现出地铁牵引供电系统的可靠性。

除了上述衡量供电质量的指标之外，还需要注重设备的性能、外部的影响等，如表1、图1所示。

2、相关可靠性分析地铁牵引供电系统评估供电质量的方式，是指评估直流供电系统中的电流变化情况，不仅要对脉冲次数进行控制和评估，还要对接触网的故障测距装置进行调控和评估。

牵引供电系统运行的可靠性分析兰州交大苏宏盛摘要: 在牵引变电所供电系统模型中，牵引变压器运行的质量和可和可靠性高，而其母线馈出单元运行的可靠度相对较低，且该单元故障时主变压器回路仍须照常工作，变压器及其债线单元的接戏形式是串联. 传统的可靠性分析方法是假定二者的寿命服从指数分布，基于最小路集进行可靠性数学分析、选用模型的精度有限. 基于此，本文以马氏理论为基础，采用混合Erlang分布作为主变压器回路的寿命特征，而馈出单元的寿命为一般分布，得出的结果与一般串联系统比较，证明结果可靠.关健词:变电站; 混合E r l a n g 分布; 寿命;马氏理论;串联系统1 引言在电气化铁道牵引供电系统中，采用牵引变压器将电力系统输送的I I O k V高压电能降为列车使用的27.5kv牵引网电压,牵引负荷是国家一级负荷，所以牵引变电所须两回输电线路供电，且在牵引变电所中设置两台同型号变压器，根据情况可安排两台并列运行或单台运行。

变压器低压侧接母线馈出单元，主要供电给牵引网，地区10kv用电，变电所自用电回路等。

如果以27。

5KV母线为界，将系统分为两个区域.则母线前端为区域1 ,母线后端为区域2，区域1接入电源，进行降压，区域2馈出电海，接入负荷。

模型如图1 所示。

实际运行中区域1的故障远较区域2为少，且区域2中某一回路故障，区域1 的负荷会小一些，因而区域1失效的可能性也就更小，但仍要继续运行，反之，若区域I 故障，则区域2中断运行。

注意这里的故障是指部件停止运行的行为，如牵引负荷驶离该供电臂时，供电臂失去负荷停止工作，尽管该供电臂实际没有故障，但从对系统可靠性运行的角度讲，也作为故障分析。

还包括由大修，检修等作业引起的线路停运。

传统的分析方法总是假定部件的失效率λ为常数,并用最小路集分析方法研究该系统的可靠性。

分析过程的实质是基于离散状态逼近，连续性差，因而存在误差。

如串联系统描述的是系统中一个元件失效，系统就失效，系统中其余元件停止工作.而本系统描述的是系统中一个元件失效，系统就失效。

高速列车牵引供电系统的稳定性分析与优化随着高速铁路的迅速发展，高速列车的运行速度不断提升，对牵引供电系统的稳定性要求也越来越高。

本文将对高速列车牵引供电系统的稳定性进行分析，并提出优化方案，旨在提高高速列车牵引供电系统的可靠性和稳定性，确保高速列车的安全运行。

首先，我们将对高速列车牵引供电系统的结构进行简要介绍。

高速列车牵引供电系统主要由集电装置、接触网、受电弓、牵引逆变器等组成。

集电装置通过接触网获取电能，并将其转化为牵引逆变器所需的直流电能。

牵引逆变器将直流电能转换为交流电能，以供给高速列车的牵引电机。

牵引供电系统的稳定性是高速列车运行的基础，直接关系到列车的安全和运行效果。

稳定性问题主要体现在电源电压的波动、集电装置的接触质量、接触网的挂点跳闸等方面。

下面，我们将具体分析高速列车牵引供电系统的稳定性问题，并提供优化方案。

首先是电源电压的稳定性问题。

高速列车的工作电压一般为1500V直流电压，稳定的电源电压对保证系统的稳定性至关重要。

电源电压的波动会导致牵引逆变器输出功率和电流的波动，进而影响列车运行的平稳性。

为了提高电源电压的稳定性，可以采取以下措施：1.加强对变电所的管理：定期检查和维护变电所的设备，及时发现和处理潜在问题，确保变电所的正常运行。

2.优化变电所的运行策略：根据高速列车牵引供电系统的实际需求，合理安排变电所的运行策略，减小电网的负荷波动，提高电源电压的稳定性。

接着是集电装置的接触质量问题。

集电装置负责将接触网传递过来的电能传递到牵引逆变器，接触质量好坏直接影响到传递的电能稳定性。

为了改善接触质量，可以采取以下措施：1.定期检查和维护集电装置：及时清理集电装置和接触网上的灰尘和污物，保持接触面的洁净，确保电能的传输质量。

2.提高集电装置的设计和制造质量：采用高质量的材料和先进的制造工艺，提高集电装置的使用寿命和稳定性。

最后是接触网的挂点跳闸问题。

接触网挂点跳闸是高速列车牵引供电系统中比较常见的问题，一旦出现挂点跳闸，会导致牵引供电系统的中断，进一步影响列车的运行。

地铁牵引供电系统可靠性分析摘要：牵引供电系统的可靠性主要通过科学经济的方式去发挥供电设备的潜力，在地铁庞大及复杂的供电系统中，一旦发生意外事故，对国家经济及人身安全都会造成一定的伤害。

因此，如何确保地铁牵引供电系统可靠性，全面提高供电系统工作效率及质量，是我们关注的主要问题之一。

本文就地铁牵引供电系统的可靠性作出分析。

关键词：地铁牵引供电系统；可靠性；评估指标前言随着微型电子技术的快速发展，地铁牵引系统也得到不断优化并走向自动化及信息化。

地铁牵引供电系统是保证地铁车辆正常运行的重要部分，同时也是一个庞大复杂的系统，在实际工作中充分利用科学有效的手段充分发挥供电系统的潜力,确保为地铁车辆提供高质量的电力供应，避免因故障问题导致车辆正常运行或发生安全事故。

一、地铁牵引供电系统地铁的供电系统主要负责为车辆、供电设备提供动力能源，包括了高压供电系统和地铁内部供电系统，其中，地铁内部供电系统又可分为牵引供电系统和动力照明供电系统两个组成部分。

牵引供电系统当中的牵引变电所把三相高压交流电转换为低压直流电，以适应电动车辆的应用，而后再通过馈电线输送到接触网，使电动车辆通过受流器和接触网之间的直接接触获取电能。

地铁的牵引供电系统由牵引变电所和牵引网构成（如图 1 所示，其中 1 表示牵引变电所，2 表示馈电线，3 表示接触网，4 表示电动列车，5 表示钢轨，6 表示汇流线，7 表示电分段），并以根据牵引供电计算来沿城市轨道交通线路进行设置的牵引变电所为核心。

图 1 地铁牵引供电系统示意图根据 IEC 与我国的相关规程规定，当下我国地铁牵引网中普遍采用了额定电压是直流 750V、电压波动范围500V～900V的DC750V 接触轨受电和额定电压是直流1500V、电压波动范围1000V～1800V的DC1500V架空接触网受电。

地铁牵引供电系统的运行方式有正常运行方式、任一牵引变电所解列时的运行方式。

二、地铁牵引供电系统可靠性分析（一）可靠性评估指标牵引供电系统的可靠性，指的是地铁牵引供电系统与系统当中的设备本身或结构上所具有的特点以及系统与设备运行的安全性、稳定性等，确保轨道上所行驶的电力机车能够正常运行是牵引供电系统可靠性的最终目的。
