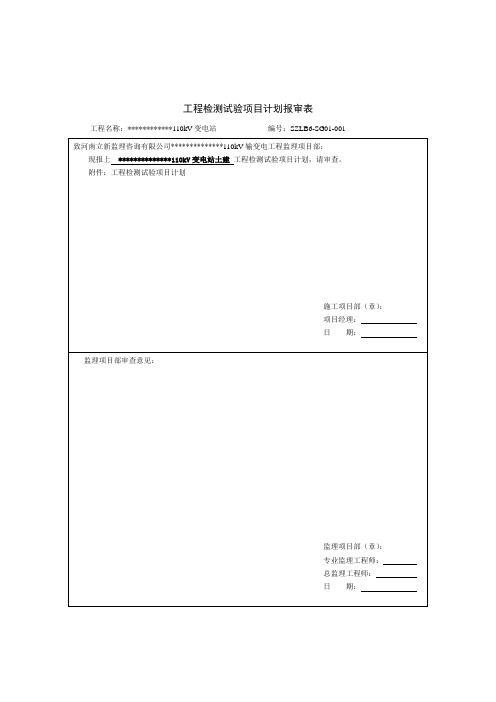

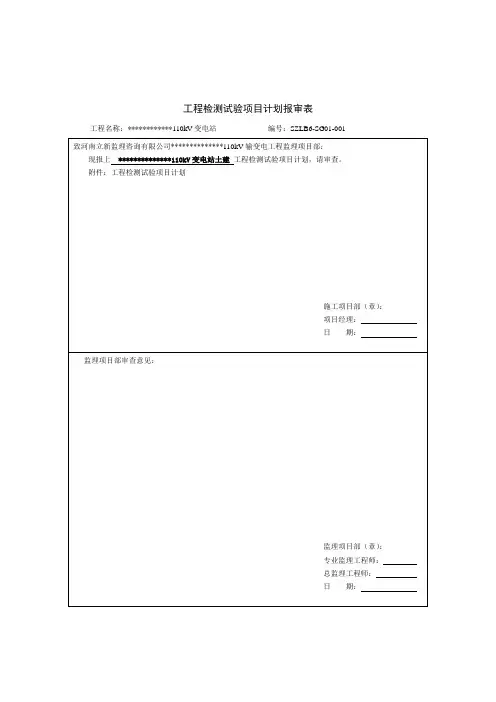

工程检测试验项目计划报审表工程名称：************110kV变电站编号：SZLB6-SG01-001**************110kV变电站工程检测试验项目计划施工单位（章）年月日**************110kV变电站检测试验项目计划审批页批准：年月日审核：年月日编写：年月日批准：（项目总工）年月日审核：（项目质检员）年月日编写：（项目技术员）年月日目录1工程概况2编制目的3编制依据4 检测试验组织及职责5试验项目检测计划表一、工程概况1、新建********************************************110kV变电站工程位于位于******************************************************************************* **************站区地形开阔平坦，自然地面高程约米（1985年国家高程系），现为建设用地。
站区围墙内占地面积2806m2，合亩。
本工程主要建筑物及构筑物包括：综合配电楼、事故油池一座、化粪池池一座、深井一座。
其中综合配电楼为框架一层；本工程建筑物及构筑物主要技术经济指标：综合配电楼建筑面积约342m2 ，进站道路约12m，宽度。
2、工程规模：主变压器：远期装设3台50MV A主变压器，本期安装1台；无功补偿：远期每台主变10kV侧装设1组（+）Mvar并联电容器，本期#1主变10kV 侧装设1组（+）Mvar并联电容器组。
110kV出线：远期出线4回，本期1回；10kV出线：远期出线30回，本期10回。
二、编制目的确保达标投产，实现国家电网公司优质工程、行业优质工程；建筑和安装工程质量达到规定要求，严格控制中间环节争创国家级优质工程，全面实现工程质量目标。
三、编制依据主要设备技术文件和新产品的工艺性试验资料《建筑工程施工质量验收统一标准》GB50300-2013《国网公司施工项目部标准化管理手册》2018版变电部分《110k～1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW 1183-2012）《输变电工程检测试验项目清单》四、检测试验组织及职责1检验试验的组织及职责项目经理：负责进行项目检验试验工作的组织协调。
试验（检测）单位资质报审表表号：LYFD-A2-04 工程名称：山东临沐青云（49. 9MW）风电项目110KV升压站SVG土建及安装编号:SCHY-ZLX-002致山东诚信工程建设监理有限公司项目监理部：根据工程需要，经我公司审查，临沐县建设工程质量检测站试验（检测）单位具有钢筋、混凝土的试验（检测）资质,拟承担本工程中的试验（检测）工作，请予审査批准。
附：1、检测单位资质2页:注：本表一式4份，由施工项目部填报，业主项目部两份，监理项目部、施工'项目•部各矿份。
分包单位（章）:建设管理单位批准意见:项目监理部审查意见:项目经理:日期:布反、日陟物幻離本潟邕*弟源歸'、同窟/夜甲、项目监理部（章）：泰* ‘ 总监理工程嚇；y - 专业监理工稈賦「- 日期^京」们f机构名称：检测范Bh••* «<<!«■«> 誤，资质证书使书域号：•建■字第HHJ-f«w-，—一• X *■* _ FL . A* it发江日M：有效日期：2015# 2月09日中■人民共10 01住院*Ut多■峻J资质认定计量认证证书名弥临沐其建设丄程质钺怜測站 地址临沐敏城秦安路中段(276700)轻审查.你机构巳具备国家看美汰悻•、行政徒舰 晚走的為本条件府能力.現于枇准,叮以向社会出具 M •有证明作用的敝揖和此薫，紡发此证・徐洲総力见证书附叔. «a «)iia«ua准许使用■标2013IS0223S<UH W:山东♦版以枝械■闕： 20131。
表号：SZLB7表号：SZLB7本工程的实验项目及要求1.材料进场复检1.1钢筋按照同一批量、同一规格、同一炉号、同一出厂日期、同一交货状态的钢筋，每批重量不大于60t为一检验批，进行现场见证取样；当不足60t 也为一个检验批，进行现场见证取样。
试样分为抗拉试件两根，冷弯试件两根。
实验室进行检验时，每一检验批至少应检验一个拉伸试件，一个弯曲试件。
试件长度：冷拉试件长度一般≥500mm（500—650mm），冷弯试件长度一般≥250mm（250—350mm）。
（备注：取样时，从任一钢筋端头，截取500—1000mm的钢筋，再进行取样）1.2水泥按同一厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200t为一批，散装不超过500t为一批，每批抽样不少于一次。
检查产品合格证、出厂检验报告和进场复验报告。
取样方法：水泥试样必须在同一批号不同部位处等量采集，取样试点至少在20点以上，经混合均匀用防潮容器包装，重量不少于12kg。
（备注：委托单位填写检验委托单时应逐项填写以下内容：水泥生产厂名、商标、水泥品种、强度等级、出厂编号或出厂日期、工程名称，全套物理检验项目等。
）1.3 砂子以400m3或600t为一个检验批，每验收批至少应进行颗粒级配、含泥量和泥块含量检验。
取样方法：在料堆水取样时，取样部位应均匀分布。
在料堆的顶部、中部、底部各均匀分布的五个不同部位取得，组成一组样品，砂子在各部位抽取大致相等的8份，石子在各部位抽取大致相等的15份。
砂子为Kg，石子为Kg。
1.4碎（卵）石实验项目及取样要求同1.3砂子。
1.5砖（砌块）每3万块为一批，不足该数量时仍按一批。
强度检验的样品，从尺寸偏差和外观质量检查合格中按随机抽样法抽取，共15块。
抗压强度、抗折荷重检验各5块，备用5块。
2.施工工程实验2.1回填土实验2.1.1素土击实实验按没段在夯实层下半部（至每层表面以下2/3处）用环刀取样，在环刀内壁涂一层凡士林，刃口向下放在土样上，将环刀垂直下压，并用切土刀沿环刀外侧切削土样，边压边削至土样高出环刀，用钢丝锯整平环刀两端土样，擦净环刀外壁，称环刀和土的总质量，并取余土测定含水量。
试验（检测）单位资质报审表
试验（检测）单位资质报审表
本表一式份，由施工项目部填报，监理项目部份，施工项目部存份。
填写、使用说明
1、施工项目部在工程开工前，应就拟委托试验的单位向监理项目部报审，附本
工程的试验项目及其要求，拟委托试验室的资质等级及其试验范围、法定计量部门对该试验室试验设备出具的计量检定证明、试验人员的资格证书。
2、监理项目部审查要点：
a)拟委托的试验单位资质等级是否符合业主项目部的要求，是否通过计量
认证；
b)试验资质范围是否包括拟委托试验的项目；
c)试验设备计量检定证明。
试验（检测）单位资质报审表
工程名称：编号：SZLB5-SG××-×××
注本表一式份，由施工项目部填报，监理项目部份，施工项目部存份。
填写、使用说明
（1）施工单位在工程开工前，应将采用的施工单位的试验室资质向监理部报审。
附本工程的试验项目及其要求，拟委托试验室的资质等级及其试验范围、法定计量部门对该试验室试验设备出具的计量检定证明、试验室管理制度、试验人员的资格证书。
（2）施工单位的试验室是指施工单位自有的试验室或委托的试验室。
（3）监理项目部审查要点：
1）拟委托的试验单位资质等级是否符合业主项目部的要求，是否通过计量认证。
2）试验资质范围是否包括拟委托试验的项目。
3）试验设备计量检定证明。
4）试验人员资质是否符合要求。
表B.0.22 试品/试件试验报告报审表★工程名称：汕(头)至湛(江)高速公路清远清新至云浮新兴段35kV及
本表（含附件）一式份，监理项目部存份，承包单位存份。
填写说明及要求：
1、承包单位按规定在监理人员的见证下，根据有关的规程、规范和设计文件要求，对有复试和现场检测要求的试品、试件，如：混凝土试块、钢筋连接、钢筋套管、导线压接、管母焊接、绝缘油、SF6气体、砂、石、水泥、钢筋、光缆、耐张线夹连接件等进行取样，送经认可的试验室试验。
2、根据情况，试验报告可按同批次报监理项目部查验。
3、审查要点：
1）试验结果是否合格或满足设计要求；
2）试验报告版面质量是否符合归档要求；
3）试件所代表的施工质量是否合格；
4）试件所代表的部位和数量要明确。
填写说明（一）适用范围本表通用性较强，用于技术复核、隐蔽记录、给排水、采暖、空调、电器等测试记录，结构实体检测、施工检查验收记录、现场发生的各项试验（砂浆强度试验，混凝士强度试验，土壤干密度检验，钢筋机械连接检验、焊接试验，钢结构等各项检试验），各专业检验批、分项，安全和使用功能测试记录（建筑、水、电等）；消防和有其他特种要求的试验成果的申请报验等。
施工过程中各项质量（检试验）检查报验，均须填报表B.O.11《_____________报审表》履行报审报验手续。
在施工过程同时形成的同专业控制资料、安全功能资料和检验批应一起报验。
（二）工作程序1.承包单位在施工部位报验前，应对报验部位先行自检达到相应质量标准，同时要将各项符合规定要求的待检资料整理齐备，然后填写本表向现场项目监理机构报验。
本表须经承包项目部盖章、项目负责人签字。
2.承包单位根据施工组织设计/施工方案和专项施工方案的要求，结合项目监理机构编制的旁站监理方案要求，在需要实施旁站监理的关键部位、关键工序进行施工前24小时，通知项目监理机构。
3.对承包单位上报各项报验表，专业监理工程师对随表附件（施工部位同时形成的各项资料应以一起报验）及工程部位均应进行审查和检查，并签署审查意见。
发现存在问题应及时进行处理：若存在一般性问题，可口头要求整改、完善、然后再进行审查批复。
若存在严重缺陷，应签发表A.0.3监理通知单。
要求承包单位限期整改。
承包单位整改完成，应按《天津市建设工程监理规程》填写表B.0.18《监理通知回复单》报请专业监理工程师复查。
4.施工中的混凝土强度等级、砂浆强度等级检验批，应待混凝土抗压强度试验报告、砂浆抗压强度试验报告合格后，对检验批进行评定。
报验时应连同混凝土砂浆强度试验报告和检验批一同报验，在分项工程验收时再进行强度评定及验收。
5.承包单位按审定意见落实，本表监理留存一份，退承包单位一份，以上工作易在两日内完成并将资料整理齐全。
工程开工报审表工程名称：编号：1、本表一式份，由承包单位填报，建设单位、项目监理机构各一份，承包单位份。
2、报审中的“□”作为附件附在报审表后，项目监理机构审查确认后在框内打“v”3、项目监理机构审查要点：工程各项开工准备是否充分；相关的报审是否已全部完成；是否具备开工条件。
工程复工申请表工程名称：编号：填报说明：本表一式三份,由承包单位填报，建设单位、项目监理机构各一份，承包单位存一份。
施工组织设计报审表（项目管理实施规划）工程名称：编号：填报说明：本表一式三份，由承包单位填报，建设单位、项目监理机构，承包单位各一份。
方案报审表工程名称：编号：填报说明：本表一式三份，由承包单位填报，建设单位、项目监理机构，承包单位各一份。
特殊施工技术方案由承包单位总工程师批准，并附验算结果。
分包单位资格报审表工程名称：编号：填报说明：1、本表一式份，由承包单位填报，建设单位、监理单位，承包单位各一份。
如无承包工程，则也需承包单位确认。
单位资质报审表（试验检测单位/主要材料、配件及设备供货商）工程名称：编号：填报说明：本表一式份，由承包单位填报，建设单位、项目监理机构、承包单位各一份。
人员资质报审表(主要管理人员/特殊工种/特种作业人员)工程名称：编号：填报说明：本表一式份，由承包单位填报，建设单位、项目监理机构、承包单位各一份。
工程控制网测量/线路复测报审表工程名称：编号：填报说明：本表一式份，由承包单位填报，建设单位、项目监理机构、承包单位各一份。
主要施工机械\工器具\安全用具报审表工程名称：编号：填报说明：本表一式份，由承包单位填报，建设单位、项目监理机构、承包单位各一份。
主要测量计量器具/试验设备检验报审表工程名称：编号：填报说明：本表一式份，由承包单位填报，建设单位、项目监理机构、承包单位各一份。
质量验收及评定项目划分报审表工程名称：编号：填报说明：本表一式三份，由承包单位填报，建设单位、项目监理机构、承包单位各一份。
试验检测计划报审表
工程名称：上海庙±800千伏换流站工程编号：SXMB13-SG04-008
致湖南电力建设监理咨询有限责任公司监理项目部：
我单位已完成了上海庙±800千伏换流站工程 -土建C包工程试验检测计划工作，现报审，请予以审核。
附件：上海庙±800千伏换流站工程 -土建C包工程试验检测计划
施工项目部（章）：
项目经理：
日期：
监理项目部审查意见：
监理项目部（章）：
总监理工程师：
专业监理工程师：
日期：业主项目部审批意见：
业主项目部（章）：
项目经理：
日期：注本表一式份，由施工项目部填报，业主项目部、监理项目部各一份，施工项目部存份。
