静电除尘器操作手册
生闪路
大的烟气从电晕极支承绝缘套 装置，鼓入热风
管向外排出
6. 更换电缆
6. 电缆击穿或漏电
1. 收尘极极板积灰过多
1. 清除积灰
二 次 电 压 2. 收尘极或电晕极的振打装置未 2. 检查并修复振打装置
正 常 ， 二 开或失灵 3
次 电 流 显 3. 电晕线肥大，放电不良
3. 分析肥大原因，采取 必要措施
表23电除尘器常见故障产生原因及处理方法故障现象产生的原因处理方法一次工作电流大二次电压石英套管内壁冷凝结露造成高压对地短路清除短路杂物或剪去折断的电晕线升不高甚至接近电晕极振打装置的绝缘瓷瓶损坏对地短路高压电缆或电缆终端接头击穿短路灰斗内积灰过多粉尘堆积至电晕极框架电晕极断线线头靠近收尘极高保温箱内温度更换损坏的电缆或电缆接头二次工作电流正常或偏大二次电压升至较低电压便发保温箱或绝缘室温度不够绝缘套管内壁受潮漏电电晕极振打装置绝缘套管受潮积灰造成漏电保温箱内出现正压含湿量较大的烟气从电晕极支承绝缘套管向外排出擦抹绝缘套管内壁提高保温箱温度采取措施防止出现正压或增加一个热风装置鼓入热风二次电压正常二次电流显著降低收尘极或电晕极的振打装置未开或失灵烟气中粉尘浓度过大出现电晕闭塞分析肥大原因采取必要措施改进工艺流程降低烟气的粉尘含量二次电压和一次电流正常二次电流无读数整流输出端的避雷器或放电间隙击穿破损毫安表并联的电容器损坏造成短路变压器至毫安表连接导线在某查找原因消除故障二次电流不稳定毫安表指针急剧摆电晕线折断其残留段受风吹摆动烟气湿度过小造成粉尘比电阻值上升电晕极支承绝缘套管对地产生沿面放电通知工艺人员进行适当处理一二次电压电流正常但收尘效率显著降灰斗的阻流板脱落气流发生短路检查气流分布板的振打装置是否失灵排灰装置卡死或保险跳闸若是拉链机则可能发生断链故障停机修理三巡检在静电除尘器运行期间值班人员需对阴阳极振打电机进行巡检以确保设备正常运行巡检时间为每4小时一次
静电除尘器故障和处理方法
收尘极系统故障。收尘极故障主要是极板上粉尘堆积过厚，或极板变形而缩小极间距。主要由于振打方式、强度、周期不当或气温过高，高温粉尘堆积在极板上而产生的蓄热作用所造成的。处理方法是改进振打方式，调整振打强度和周期，控制烟气温度在合适范围内，利用检修的机会对极板、极间距进行更换或调整。
振打装置故障。振打装置故障常表现在锤头转动失灵，电瓷转轴及传动轴扭断，轴承座磨损，锤头砧铁磨损脱落，减速电机漏油、磨损，断链条及电动机发热、烧毁等。事故的产生首先从电极积灰分析，然后调整振打强度和周期，尤其是后面电场，一定要选择最佳振打周期，避免二次扬尘。
检查阴极框架弯曲程度，极线有无松脱断线，极间距有无变化，阳极排有无脱落，阻流板和挡风板有无缺损脱落。同时检查振打系统有无窜轴、掉卡锤头，锤头与砧铁接触位置有无变化，各止转处有无脱焊现象。此外，还要注意清扫高压绝缘子，检查有无击穿放电破损。
为确保电除尘器长期、高效运行，应及时制定电除尘器的大小修计划并加以实施。检修计划应根据日常运行中出现的缺陷、故障、隐患，零部件和易损件的寿命，以及提出检修的内容、时间，达到标准和改进措施方案，备品备件数量，经费预算等情况制定。小修时间及次数视设备运行情况进行，大修一般每两三年进行一次。
高低压电源装置。高压电源装置包括硅整流变压器、控制柜、高压电缆、高压隔离开关等，常因安装高差较大，电场放电引起电缆内绝缘老化。控制柜内故障常集中在印刷板上，可分别检查、校验每块印刷板、闪络熄弧、低压过流保护、反馈、电流电压取样等。发现元件损坏和波形畸变应及时更换和整定参数。低压控制柜内交流接触器、开关、断电器的接点应无电弧烧伤痕迹和粘连，线圈烧毁则衔铁不吸合。
进出口管道故障。一般在电除尘器入口处，粉尘浓度较高，容易积灰，在管道的水平截面变化段和弯曲部分的静态区也会产生粉尘堆积，因此要定期清扫和消除静态区粉尘。
电除尘器常见故障与处理方法
电除尘器常见故障与处理方法摘要：电除尘器既是减轻引风机磨损、保证机组安全可靠运行的生产设备，又是减少烟尘排放、防止大气污染的环保装置。
在电除尘器运行中，故障出现频率较高、维护检修较困难、对安全生产影响较大。
本文主要阐述大唐长山热电厂660MW机组电除尘设备常见故障及处理方法。
关键词：电场、放电级、收尘级、灰斗一、设备系统简介大唐长山热电厂660MW机组采用的是卧式双列双室五电场静电除尘器，阳极板采用ZT24板，阴极线采用针刺线，除尘器装有20台硅整流变压器，20个机械式阳极振打，180个电磁式阴极振打，176个绝缘子，176个绝缘子电加热器，40个灰斗。
二、电除尘常见故障及处理方法（一）放电极系统故障1．放电极框架变形、移位、极线变形、断裂大唐长山热电厂1号机组电除尘器放电极框架采用圆钢管焊接而成，质量较轻，结构较为单薄，在长期高温和电场力的作用下极易产生变形和移位。
放电极悬吊装置在长期振打力作用下，振打杆与悬吊梁的焊口经常出现开焊、脱焊现象，造成阴极大框架整体移位。
除尘器运行中极线受拉会产生相当大的拉伸应力，致使极线在框架上伸长松弛，超过极线材料的屈服极限时即发生断线。
尤其在电除尘器开、停机频繁的情况下，放电极和收尘极会因反复热胀冷缩而产生严重变形，极线松弛现象也越严重。
放电极框架变形移位、极线变形、断裂会导致阴阳极间距缩小甚至搭接，这些故障不仅影响电场供电，使工作电压下降，还会造成电场内部短路，高压电场退出，除尘效率难以保证。
处理方法：需机组停机时进入电场内部对悬吊装置开焊、脱焊处进行补焊，通过调整螺栓重新调整框架位置，使极线、极板间距保持在标准范围内；对放电极线轻微变形的要进行校正，极线两端固定螺栓进行检查紧固，断裂的极线应将其割除或重新更换，尽量减少开停机次数。
2．放电极极线积灰肥大由于电除尘阴极振打不正常工作或灰尘潮湿，部分极线会被飞灰包裹而形成放电极线肥大、针刺线针尖结瘤，致使电晕放电能力削弱，电晕电流减小，除尘效率下降。
珠海发电厂静电除尘器的故障分析和处理
１ 电场的阴极线带支持绝缘子绝缘 ， 其绝缘分别为 ３ １ＭＱ 与 ２ ２ＭＱ（ 常 情 况 下 ， 处 绝 缘 电 阻 至 ． ． 正 该
维普资讯
广 西 电力
２０ ０ ６年 第 ４期
珠海发 电厂静 电除 尘器 的故障分析和处理
Ｆａ ｌ ｕ ｔ Ａｎａ ｙ ｉ ｎ ｅ ｔ ｅ ｎ Ｅｌ ｃ ｒ ｓ ａ ｉ ｌ ｓｓ ａ ｄ Ｔｒ ａ ｍ ｎｔｏ ｅ ｔ ｏ ｔ ｔｃ Ｐｒ ｃ ｐｉａ ｏ ｎ Ｚｈｕ ａ ｗｅ ａ ｅ ｉ ｔｔ ｒｉ ｈ ｉＰｏ ｒ Ｐｌ ｎｔ
维普资讯
２０ ０ ６年 第 ４期
广 西 电力
板 或卡件 故 障 、 电场积 灰搭桥 、 阴极线 支持 绝缘 子积
Hale Waihona Puke 我们决 定 先排 除 因 电气 方 面 的 原 因造 成 的影 响 ， 确
灰受潮等因素引起。当前 ， 由于煤碳价格上涨 ， 掺烧 印尼煤导致燃煤质量下降 ， 烟气 中含灰率大 ， 这也是 近来导致电除尘出现故障偏多的一部分原因。 根据以往处理故障的经验 ， 在确定 ２ １ 和 Ａ —１ ２ ２ 停电安全措施后 ， Ａ —１ 检修人员按常规对控制板 块进 行 了检 查 ， 果 显 示 ：Ａ１ 结 ２ —１及 ２ ２—１电场 Ａ 控制板块都正常。 解开整流变高压侧与阴极线和支持绝缘子的连
花率高 ， 整流变的高压侧和低压 侧 的电压低 、 电流 小” 故障。在采用振打、 加热 的同样 处理 方法后 ， 效
果并 不 明显 ， 场试 投 运 不 成 功 。２号 锅 炉 的 两个 电
静电除尘器 出现“ 火花率高 ， 整流变的高压侧和 低压侧的电压低 、 电流小” 故障现象主要有两个 ： ① 电气 方 面 ： ａ产生高压直流电的装置和低压控制装置的故 ． 障报警发生错误报警信号 ； ｂ给阴极线提供高电压的整流变压器无法升压； ． Ｃ低压控制装置 ， ． 如可控硅 （ Ｓ ）微 电脑控制 ＣＲ 、
电除尘设备工作原理和故障处理判断方法
PLC柜电源 L 电除尘机组柜输出接点 335 338 321 336 GYG1-101 339 GYG1-102 322 GYG1-123 V1+ GYG1-113 4～20mA V1- GYG1-114 AI I1+ GYG1-115 4～20mA I1- GYG1-116 AI PC-N
OUT OUT
电除尘器供电装置介绍:
电除尘器供电装置性能的好坏，对除尘效率及操作的稳定 性有直接影响。实践证明，电除尘器的除尘效率在很大程度上 与尘粒的驱进速度有关，而尘粒的驱进速度与电晕电极的形式 有关外，还随荷电电场强度和沉降电场强度的提高而增大。一 般情况下，尽可能提高电极的电压，可以获得较高的除尘效率。
电晕区 自由电子 电晕电极 正离子 集尘电极 已荷电尘粒
o ～ o
+
+
+ +
+ +
-失去电子的尘粒
供电及整流装置
气体电离及除尘过程示意图
带负电荷的尘粒在电场力的作用下被极性 相异的尘降电极吸引过去，沉积在极板上同 时失去电性，然后借助振打装置使电极抖动， 使尘粒脱落掉入灰斗中，从而实现了尘粒从 含尘气流中分离出来的目的。
机组综合信号报警至PLC（220VAC）
338 339 13V1+ 14V1-
高压输出0～72KV A A1 F1 F2 B1 K K
TA
TA过载 K1 V
TC
VC
L3
380VAC
B
R3 A 一次电流 一次电压 电流反馈
FD2 FD3
升压变压器
阻尼电阻
电压反馈
高压开关 电场
KV
T1
T2
脉冲触发板
OUT OUT
电除尘器供电装置介绍:
电除尘器供电装置性能的好坏，对除尘效率及操作的稳定 性有直接影响。实践证明，电除尘器的除尘效率在很大程度上 与尘粒的驱进速度有关，而尘粒的驱进速度与电晕电极的形式 有关外，还随荷电电场强度和沉降电场强度的提高而增大。一 般情况下，尽可能提高电极的电压，可以获得较高的除尘效率。
电晕区 自由电子 电晕电极 正离子 集尘电极 已荷电尘粒
o ～ o
+
+
+ +
+ +
-失去电子的尘粒
供电及整流装置
气体电离及除尘过程示意图
带负电荷的尘粒在电场力的作用下被极性 相异的尘降电极吸引过去，沉积在极板上同 时失去电性，然后借助振打装置使电极抖动， 使尘粒脱落掉入灰斗中，从而实现了尘粒从 含尘气流中分离出来的目的。
机组综合信号报警至PLC（220VAC）
338 339 13V1+ 14V1-
高压输出0～72KV A A1 F1 F2 B1 K K
TA
TA过载 K1 V
TC
VC
L3
380VAC
B
R3 A 一次电流 一次电压 电流反馈
FD2 FD3
升压变压器
阻尼电阻
电压反馈
高压开关 电场
KV
T1
T2
脉冲触发板
静电除尘器安装的注意事项和常见问题解答
静电除尘器安装的注意事项和常见问题解答静电除尘器是一种常见的清洁设备，广泛应用于工业生产与环境治理中。
本文将介绍静电除尘器的安装注意事项，并对一些常见问题进行解答。
一、静电除尘器安装的注意事项1. 安装位置选择静电除尘器的安装位置应根据实际情况合理选择。
一般而言，应选择在污染源附近，并保证安装位置易于维护和清洁。
同时，需避免高温、高湿度等环境对设备性能的影响。
2. 地基准备在进行静电除尘器安装前，需进行地基准备工作。
地基应平坦坚固，避免出现明显的倾斜和不均匀沉降。
此外，根据设备尺寸要求，对地基尺寸进行合理规划。
3. 安装固定在安装过程中，需采取可靠的固定方式，确保设备稳定安全。
通常情况下，可以使用膨胀螺栓、焊接等方式进行固定。
同时，还需留出一定的安装间隙，方便维护和清理。
4. 电气连线静电除尘器的电气连线应按照相关规范进行，确保安全可靠。
在进行电气连线前，需先切断电源，并使用合适的工具对电缆进行绝缘处理。
此外，要注意线缆的标识和整理，方便日后维护。
5. 导电件连接静电除尘器的导电件连接应牢固可靠，确保电流传导畅通。
在连接过程中，需先清理连接端表面，确保无油污、尘土等杂质。
对于导电件的连接螺栓，应使用扭力扳手进行检验，保证力度适中。
二、常见问题解答1. 静电除尘器如何进行日常清洁和维护？静电除尘器的日常清洁和维护工作十分重要。
通常情况下，可采用湿布擦拭的方式清洁除尘器表面和电极系统。
对于电极收集板的清洁，可采用专用清洗剂进行处理。
另外，还需定期检查各部件的连接情况，如发现松动或异常现象，应及时处理。
2. 静电除尘器的除尘效果如何判断？静电除尘器的除尘效果可通过观察和测试来判断。
一般来说，除尘器收集的粉尘颗粒应满足国家相关标准要求，如有需要可通过颗粒计数器进行测试。
此外，还可通过观察出风口的粉尘浓度和沉降情况，来初步评估除尘效果。
3. 静电除尘器存在导电性粉尘是否会引发火灾风险？静电除尘器在处理导电性粉尘时，确实存在引发火灾的潜在风险。
静电除尘器常见故障的诊断及修复
中图分类号 ：Ｕ８４ Ｔ ３
文献标识码 ： Ａ
文章编号：０ ６ ４ １ （ ０ ０ ２ — １５ ０ １０ — ３ １ ２ １ ）５ ０ ４ — ２
７ 电 压偏 低 。 次 电流 偏 大 很 多 ， 升 很 快 一 上 神 华 天 津 煤 炭 码 头 公 司 是 国 内第 一 个 在 煤 作 业 流 程 中 大 规 模 原 因 分析 ： 变压 器 有 匝 间短 路 。 全 部 采 用 静 电除尘 器 的公 司 ， 有 ２ 静 电 除尘 器 ， 部 用 在 皮 带 现 ６套 全 对应修复措施 ． 吊芯检查 运 输 转 接机 房 处 。本 公 司 静 电除 尘 设 备 投 入 运 行 四年 来 ， 除尘 效 率 ８ 放 电极 故 障 经 过 环 保部 门 多 次测 定 基 本 稳 定 在 ９ ％左 右 。 尘效 果达 到万 分之 ９ 除 ８１放电极断线 原因分析 ：因腐蚀老化 引起 的放 电极强度不 ． 左 右 ， 就 是 港 口每吞 吐一 万 Ⅱ 煤炭 ， 也 屯 除尘 器 回 收煤 尘 约 为 １吨 ， 足 ， 电腐 蚀 ， 装 施 工 中的 缺 陷 ， 打 力 过 大 等 。 因 烟 气 粉 尘 方 面 的 安 振 为 公 司 的环 保 达 标 、 明 生产 奠定 了 坚 实 基 础 。 所 以 除 尘 器 运 行 状 原 因 ， 放 电极 支 撑 部 件 腐 蚀 或 磨 耗 ， 而缩 短 寿 命 。 比 电 阻粉 尘 文 使 从 高 态 是 否 正 常 ， 接 影 响 公 司及 周 围 大气 环 境 质 量 。 下 面 结 合 除 尘 设 引起 的反 电晕 。 反 复 振 打 ， 电极 振 动 时 ， 锤 和 放 电极 窜 动 ， 其 直 放 重 使 备运行 四年情 况 ， 就设 备常见故障 的诊 断、 因分析 及故 障修 复论 接 触 处 引起 的 电腐 蚀 。 原 述如下。 对应修复措施 ： 根据被 处理 的烟气性质 ， 气体温度等条件 ， 择 选 电除尘器许 多故障在监测表计上会有 明显反 映， 掌握其变化规 放 电线 的材 质 ， 状 ， 形 强度 和 安 装 方 法 等 。 律 对迅 速 判 断故 障 范 围 、 障修 复 会 起 到 事 半 功 倍 的 效 果 。 故 ８２放 电极 振 动 放 电极 振 动 有 两 种 类 型 ：一 是 放 电极 下部 相 － １ 二次 电流大 ， 二次电压升不高 ， 甚至接近于零 对 于 中 间 的 大 幅 度 摇 动 ； 是 放 电极 上 部 安装 点 与 下部 重锤 两 支 点 一 原 因分析 ： 收尘极板和 电晕 之间短 路。② 电晕极振动装置 的 的 弦 振 动 。 这 样 的振 动 是 产 生 电火 花 的原 因 。 ① 绝缘瓷瓶破裂 ， 对地短路 。 ③积灰过 多粉尘堆积至 电晕极框架。 电 ④ 振 动 产 生 的 原 因 是 由 于 固 定 在 框 架 上 的放 电极 张 力松 弛 ， 重 而 晕 极 断 线 ， 头 接 近 收尘 极 。 线 锤 受 烟 气 流 速 的 影 响 产 生 振 动 ， 震 动 周 期 与放 电极 的 固 有振 动 周 其 对应修复措施 ： ①清 除短路杂物。 ②更换承压绝缘子。 ③清理下 期 一 致 ， 而 引起 放 电极 的 振 动 。 从 灰 斗的积灰。④剪断折断的电晕线头。 防 止振 动 的 方 法 是 改 变 重锤 的 重 量 ， 或者 改 变放 电极 的 固 有振 ２ 二次电流正常或偏大 ， 二次电压 较低 。 发电闪络 动频率。 原 因分析 ： ①两极 问的间距 变小。② 有杂物挂在 极板 或 电晕线 ９ 收 尘 极 故 障 上 。③ 高压 电缆 击 穿 或 漏 电。 ９１收 尘 极 的粉 尘 堆 积 收尘 极 局 部粉 尘 堆 积 会 使 放 电特 性 下 ． 对应修复措施 ： ①调整极间距。②清理杂物。③ 更换高压 电缆。 降 ， 从而使收尘效率降低。 局部粉尘堆积与烟尘的性质 、 粉尘浓度 及 ３ 二 次 电压 偏 高 。 次 电 流偏 低 二 振 打 条 件 等 因 素 有 关 ， 要 原 因 是振 打 系 统 设 计 不 当 ， 打 力 不 足 主 振 原 因分析 ： 电晕线肥大或放 电不 良。② 收尘极 或电晕极 的振 或 振 打 力分 布 不 均 匀 所 致 ， 有 时 由于 连 接 收 尘 极 板 的连 接 螺 栓 松 ① 打装置未开或失灵。 脱 ， 打力传递不 良， 振 这时 需 要 进 入 电场 查 明 原 因。 对应修复措施 ： ①分析肥大原 因， 采取 必要 的措施。 检查并修 ② ９２ 极板 变 形 极 板 变 形 使 电极 间距 发 生 变 化 ，其 原 因是 烟 气 ． 复振打装置。 温 度 过 高 、 板 伸 长 受 到 限 制 而 产 生 弯 曲变 形 ： 者 高 温 粉 尘 堆 积 极 或 ４ 二次 电压 和 一 次 电流 正 常 在 极 板 上 产 生 蓄 热 作 用 而 变形 ； 者 因助 燃 材 料 过 多使 烟 气 温 度 超 或 原 因分析 ： ①毫安表并联 的 电容器损坏造成短路。② 变压器至 过 规定 的温 度 值 ； 者在 粉 尘 层 内 部 的 击 穿 电弧 使 极 板 变 形 。 如 属 或 毫安表连接导线在 某地短路 。③ 毫安表本身指针卡住。 于 未预 留极 板 伸 长 的空 间 裕 量 或 安 装 方面 的原 因 ， 通 烟 气 后 出现 在 对应修复措施 ： 查找原因 ， 清除故障。 极 板 变形 ， 现 象 时 冷 态 送 点 电压 可 达 到 额 定 值 ， 入 烟 尘 时 ， 其 通 电压 ５ 一 、 次 电流 。 二 电压 均 正 常 ， 效 果 不 理 想 但 则 随着 温 度 的升 高 而 大 度 下 降 ， 止 通 烟 气 ， 停 电压 又逐 渐上 升 。 类 这 原 因分析 ： ①气流均 布板 Ｉ Ｉ被堵 ， Ｉ￣ Ｌ 均布不均 匀。 ②灰 斗的阻流 故 障大 都 出现 在 新 投 运 的 电除 尘 器 上 。 板脱落 ， 气流发生短 路。 靠出 口处的排灰装置严重漏风 ， 口风量 ③ 进 ９３振打 装置故障 （ ） ． １卡轴。 卡轴 的主 要原 因有 ： 在设计热 ① 超标。④ 粉尘二次 飞扬。 膨胀裕量不足时 ， 往往把振打轴顶 死 ； ②振打轴 的支撑轴严 重磨 损；
静电除尘器的常见故障与处理方法
电除尘一、基础知识1、什么是电晕放电？电晕放电是指当极间电压升高到某一临界值时，电晕电极处在的高电场强度将其附近气体局部击穿，现在电晕极周围出现淡蓝色的辉光并伴有咝咝的响声的现象。
2、什么是火花放电？在产生电晕放电后，继续升高极间电压，妥到某一数值时，两极间产生一个接一个瞬时的，通过整个间隙的火花闪络和噼啪声的现象。
3、什么是电弧放电？在产火花放电后，继续升高极间电压，当到某一数值时，就会使气体间隙强烈击穿，出现持续放电，爆发出强光和强烈的爆裂声，并伴有高温、强光，将贯穿阴极和阳极的整个间隙，这种现象就叫电弧放电。
4、简述电除尘器的工作原理。
电除尘器是利用高直流电压主生电晕放电，使气体电离，烟气在电除尘器中通过时，烟气中的粉尘在电场中荷电，荷电粉尘在电场力的作用下向极性相反的电极运动，到达极板或极线时，粉尘被吸附到极板或极线上，通过振打装置打落入灰斗，而使烟气净化。
5、简述粉尘荷电的过程。
在电除尘器阴极与阳极之间施以足够高的直流电压时，两极间产生极不均匀电场，阴极附近的电场强度最高，产生电晕放电，使其周围气体电离，气体电离主生大量的电子和正离子，在电场力的作用下向异极运动，当含尘烟气通过电场时，负离子和负离子与粉尘相互碰撞，并吸附在粉尘上，使中性的粉尘带上电荷，实现粉尘荷电。
6、荷电粉尘在电场中是如何运动的？处于收尘极和电晕极之间的荷电粉尘，受四种力的作用，其运动服从牛顿定律，这四种力是：尘粒的重力、电场作用在荷电尘粒上的静电力、惯性力和尘粒运动时的介质阻力，重力可以忽略不计，荷电尘粒在电场力作用下向收尘极运动时，电场力和介质阻力很快达到平衡，并向收尘极作等速运动，此时惯性力也可忽略。
7、荷电尘粒是如何被捕集的？在电除器中，尘粒的捕集与许多因素有关，如尘粒的比电阻、介电常数和密度，气流速度，温度和湿度，电场的伏安特性以及收尘极的表面状态等；荷电的尘粒在电场中受到静电力，紊流扩散力和惯性飘移力的共同作用，在这些力综合作用下，尘粒以一定的平均速度向收尘极板驱进，池尘粒到达收源码极板表面以后，就释放电荷并被捕集。

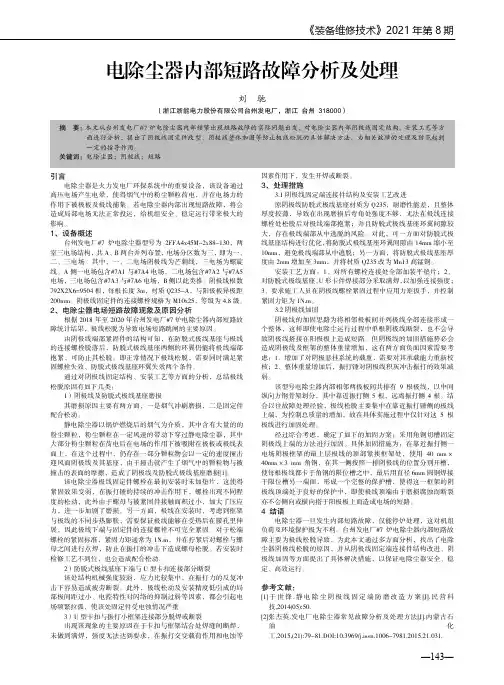

电除尘器内部短路故障分析及处理
《装备维修技术》2021年第8期—143—电除尘器内部短路故障分析及处理刘 驰（浙江浙能电力股份有限公司台州发电厂，浙江 台州 318000）引言电除尘器是火力发电厂环保系统中的重要设备，该设备通过高压电场产生电晕，使得烟气中的粉尘颗粒荷电，并在电场力的作用下被极板及极线捕集。
若电除尘器内部出现短路故障，将会造成局部电场无法正常投运，给机组安全、稳定运行带来极大的影响。
1、设备概述台州发电厂#7炉电除尘器型号为2FFA4x45M-2x88-130，两室三电场结构，共A、B 两台并列布置，电场分区数为三，即为一、二、三电场。
其中，一、二电场阴极线为芒刺线，三电场为螺旋线。
A 侧一电场包含#7A1与#7A4电场，二电场包含#7A2与#7A5电场，三电场包含#7A3与#7A6电场，B 侧以此类推。
阴极线根数792X2X6=9504根，每根长度3m，材质Q235-A，与阳极板异极距200mm。
阴极线固定件的连接螺栓规格为M10x25，等级为4.8级。
2、电除尘器电场短路故障现象及原因分析根据2018年至2020年台州发电厂#7炉电除尘器内部短路故障统计结果，极线松脱为导致电场短路跳闸的主要原因。
由阴极线端部紧固件的结构可知，在防脱式极线基座与极线的连接螺栓脱落后，防脱式极线基座两侧的环翼仍能将极线端部抱紧，可防止其松脱。
即正常情况下极线松脱，需要同时满足紧固螺栓失效、防脱式极线基座环翼失效两个条件。
通过对阴极线固定结构、安装工艺等方面的分析，总结极线松脱原因有如下几类： 1）阴极线及防脱式极线基座磨损 其磨损原因主要有两方面，一是烟气冲刷磨损，二是固定件配合松动。
静电除尘器以锅炉燃烧后的烟气为介质，其中含有大量的的粉尘颗粒，粉尘颗粒在一定风速的带动下穿过静电除尘器，其中大部分粉尘颗粒在荷电后在电场的作用下被吸附在极板或极线表面上，在这个过程中，仍存在一部分颗粒物会以一定的速度撞击迎风面阴极线及其基座，由于撞击就产生了烟气中的颗粒物与被撞击的表面的摩擦，造成了阴极线及防脱式极线基座磨损[1]。
高压静电除尘器容易被误诊断的常见故障类型
应将导致体积膨胀。由于水泥胶装剂夹在铸铁法兰 和绝缘子之间，体积膨胀时会受约束而产生应力。
(4) 冰冻应力。因绝缘子胶装部位空洞存水或 是胶装剂致密度差浸水，冰冻后产生极大的冰冻应 力。这种情况在寒冷的东北地区比较突出。 在以上几种应力的共同作用下， 绝缘子的法兰 口内产生很大的应力， 再加上早期的绝缘子法兰内 没有应力沥清缓冲层或其厚度不够， 应力因无处释 放而压在有缺陷的绝缘子端部(如夹渣、 夹层、 生烧、 气孔等 )，使绝缘子进人亚裂纹扩展状态 ( 额定应 力的80 %左右 )， 最后导致绝缘子断裂。
运 行。
(2) 温差引起的应力。有的地区冬夏温差大， 因铸铁法兰、电瓷的膨胀系数不同 (铸铁法兰膨
胀系数为 14 X10-6 C ，电瓷膨胀系数为3.5X / 10-6 0 ，温度降低时， / C) 铸铁法兰收缩得多、瓷瓶
收缩得少，这样也产生了一定的应力。 (3) 操作应力。对于隔离刀闸类的瓷瓶， 在开 合操作的过程中，同样会对瓷瓶产生一定的应力。
1 反电 晕现象
所谓反电晕， 是指沉积于收尘极板表面的高比
值 电阻粉尘层所产生的局部放电现象。这主要是由
于煤种因素使粉尘比电阻较高，当超过某临界值 (l oll S - cm) 时，电除尘器的除尘性能会因电 Z 晕放 电困难而下降。随着收尘极板积灰层的增厚， 荷电 粉尘的电荷释放也更加困难， 一方面粉尘层无法把 自带电 荷全部释放， 而剩余的荷电粉尘又与电晕极 同极性， 进而与后来荷电粉尘之间产生电斥力，使 其沉积受阻; 另一方面，由 于荷电粉尘释放电荷缓 J 在粉尘之间会产生明显的电位梯度，形成内电 漫， 场。 一旦电场强度大于临界值， 便会将粉尘层的气 隙击穿放电，产生的正离子向 着电晕极运动，并中 和电 晕区域内带负电的粒子， 造成二次电流大幅度 增加， 二次电压下降。这与大电流、低电 压的绝缘 故障 “ 和 粉尘搭桥”的短路故障十分近似。 反电晕发生时会伴随有以下特征: (1) 火花放 电电 压下降; (2) 存在稳定的电晕陷口; (3) 电流 上冲并非连续突变; (4) 运行参数极不稳定; (5) 在即 将发生火花放电时，二次电流数倍于正常电流 值。 这些特征都会使电除尘器检修人员将反电晕现
(4) 冰冻应力。因绝缘子胶装部位空洞存水或 是胶装剂致密度差浸水，冰冻后产生极大的冰冻应 力。这种情况在寒冷的东北地区比较突出。 在以上几种应力的共同作用下， 绝缘子的法兰 口内产生很大的应力， 再加上早期的绝缘子法兰内 没有应力沥清缓冲层或其厚度不够， 应力因无处释 放而压在有缺陷的绝缘子端部(如夹渣、 夹层、 生烧、 气孔等 )，使绝缘子进人亚裂纹扩展状态 ( 额定应 力的80 %左右 )， 最后导致绝缘子断裂。
运 行。
(2) 温差引起的应力。有的地区冬夏温差大， 因铸铁法兰、电瓷的膨胀系数不同 (铸铁法兰膨
胀系数为 14 X10-6 C ，电瓷膨胀系数为3.5X / 10-6 0 ，温度降低时， / C) 铸铁法兰收缩得多、瓷瓶
收缩得少，这样也产生了一定的应力。 (3) 操作应力。对于隔离刀闸类的瓷瓶， 在开 合操作的过程中，同样会对瓷瓶产生一定的应力。
1 反电 晕现象
所谓反电晕， 是指沉积于收尘极板表面的高比
值 电阻粉尘层所产生的局部放电现象。这主要是由
于煤种因素使粉尘比电阻较高，当超过某临界值 (l oll S - cm) 时，电除尘器的除尘性能会因电 Z 晕放 电困难而下降。随着收尘极板积灰层的增厚， 荷电 粉尘的电荷释放也更加困难， 一方面粉尘层无法把 自带电 荷全部释放， 而剩余的荷电粉尘又与电晕极 同极性， 进而与后来荷电粉尘之间产生电斥力，使 其沉积受阻; 另一方面，由 于荷电粉尘释放电荷缓 J 在粉尘之间会产生明显的电位梯度，形成内电 漫， 场。 一旦电场强度大于临界值， 便会将粉尘层的气 隙击穿放电，产生的正离子向 着电晕极运动，并中 和电 晕区域内带负电的粒子， 造成二次电流大幅度 增加， 二次电压下降。这与大电流、低电 压的绝缘 故障 “ 和 粉尘搭桥”的短路故障十分近似。 反电晕发生时会伴随有以下特征: (1) 火花放 电电 压下降; (2) 存在稳定的电晕陷口; (3) 电流 上冲并非连续突变; (4) 运行参数极不稳定; (5) 在即 将发生火花放电时，二次电流数倍于正常电流 值。 这些特征都会使电除尘器检修人员将反电晕现
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电除尘一、基础知识1、什么就是电晕放电？电晕放电就是指当极间电压升高到某一临界值时,电晕电极处在得高电场强度将其附近气体局部击穿,现在电晕极周围出现淡蓝色得辉光并伴有咝咝得响声得现象、2、什么就是火花放电?在产生电晕放电后,继续升高极间电压,妥到某一数值时,两极间产生一个接一个瞬时得,通过整个间隙得火花闪络与噼啪声得现象、3、什么就是电弧放电?在产火花放电后,继续升高极间电压,当到某一数值时,就会使气体间隙强烈击穿,出现持续放电,爆发出强光与强烈得爆裂声,并伴有高温、强光,将贯穿阴极与阳极得整个间隙,这种现象就叫电弧放电、4、简述电除尘器得工作原理、电除尘器就是利用高直流电压主生电晕放电,使气体电离,烟气在电除尘器中通过时,烟气中得粉尘在电场中荷电,荷电粉尘在电场力得作用下向极性相反得电极运动,到达极板或极线时,粉尘被吸附到极板或极线上,通过振打装置打落入灰斗,而使烟气净化、5、简述粉尘荷电得过程。
在电除尘器阴极与阳极之间施以足够高得直流电压时,两极间产生极不均匀电场,阴极附近得电场强度最高,产生电晕放电,使其周围气体电离,气体电离主生大量得电子与正离子,在电场力得作用下向异极运动,当含尘烟气通过电场时,负离子与负离子与粉尘相互碰撞,并吸附在粉尘上,使中性得粉尘带上电荷,实现粉尘荷电、6、荷电粉尘在电场中就是如何运动得？处于收尘极与电晕极之间得荷电粉尘,受四种力得作用,其运动服从牛顿定律,这四种力就是:尘粒得重力、电场作用在荷电尘粒上得静电力、惯性力与尘粒运动时得介质阻力,重力可以忽略不计,荷电尘粒在电场力作用下向收尘极运动时,电场力与介质阻力很快达到平衡,并向收尘极作等速运动,此时惯性力也可忽略。
7、荷电尘粒就是如何被捕集得?在电除器中,尘粒得捕集与许多因素有关,如尘粒得比电阻、介电常数与密度,气流速度,温度与湿度,电场得伏安特性以及收尘极得表面状态等;荷电得尘粒在电场中受到静电力,紊流扩散力与惯性飘移力得共同作用,在这些力综合作用下,尘粒以一定得平均速度向收尘极板驱进,池尘粒到达收源码极板表面以后,就释放电荷并被捕集。
8、粉尘得比电阻对电除尘器性能影响有那些？在板式电除尘器中,高比电阻粉尘依电晕电流受到限制,因而影响粉尘粒子得荷电量,荷电率与电场强度。
导致除尘效率下降,另外高比电阻粉尘得粘附力增大,要清除极板上得粉尘需加大振打力,使二次飞扬增大,也将导致除尘效率降低。
低比电阻粉尘容易因静电感应获得正电荷,使沉积在极板上得粉尘重新排斥回电场空间;而高比电阻粉尘易产生反电晕都不利于除尘效率得提高。
因此,中比电阻粉尘比较适合电除尘器。
9、粉尘得荷电量与哪些因素有关？在电除尘器得电场中,粉尘得荷电量与粉尘得粒径,电场强度,停留时间等因素有关。
10、影响粉尘驰进速度得因素有哪些,各有何影响？1)粉尘粒径大小:随着粒径减小,粉尘驰进速度值相应降低。
2)电场因素:当电场数增多时,平均粉尘驱进速度值较小。
3）电极系统电能输入量:合理得供电制度可获得较高得粉尘驱进速度、4）极板间距:随着极板间距得增加,驱进速度也明显增加。
5）收尘极面积大小:当收尘极面积增大时,粉尘驱进速度值有所下降。
6）粉尘比电阻大小:当比电阻增大时,粉尘驱进速度将大大降低。
11、阳极系统由哪几部份组成？其功能就是什么?阳极系统由阳极板排,极板得悬吊与极板振打装置三部份组成,其功能就是捕获荷电粉尘,并在振打力作用下使阳极板表面附着得粉尘成片状脱离板面,落入灰斗中,达到除尘得目得。
12、阴极系统由哪几部份组成:其功能就是什么？阴极系统由电晕线、电晕柜架、柜架吊杆及支撑套管、阴极振打装置组成,其功能就是在电场中产生电晕放电使气体电离。
13、为什么阳极振打时间应比阴极得短得原因有两方面:一就是阳极收尘速度快,积灰比阴极多;二就是阴极清灰效果差,振打时易产生二次飞扬。
14、为什么极板振打得周期不能太长也不能太短？若振打得周期短,频率高,容易产生二次飞扬,若振打周期太长,粉尘大量沉积在极板,极线上,又容易产生反电晕。
15、常见得振打清灰周期试验方法有哪两种,如何进行确定？第一种就是定性得,通过改变各电场振打清灰周期,观察排灰颜色得变化,取排灰颜色清淡时相应得振打精灰周期为合理得运行方式。
第二种就是定量得,即在保持稳定得烟气条件下,改变备电场得振打清灰周期并测量相应得除尘效率,以找出合理得运行方式。
由于电除尘器就是几个电场串联运行,各电场得振打清灰周期不同,相互之间交叉影响,确定整台电除尘器振打清灰制度就是一个多因素多水平得试验问题,可以用正交设计试验法解决。
16、阴、阳极膨胀不均对电除尘器运行有哪些影响？当膨胀不均时,极线、极板弯曲变形,使局部异极间距变小,两极放电距离变小、二次电压升不高或升高后跳闸,影响除尘效率、17、为什么要用料位监测杆监视灰斗存灰得多少？灰斗内积灰过多,会影响电除法器得正常运行,严重时会导致短路,电场停运;反之,灰斗存灰太少又会产生大量漏风,导致粉尘二次飞扬,使除尘效率大大降低,在灰斗内得灰料由于被壳休密封,无法直接观察,只能通过料位计来监测。
18、电场闪络过于频繁,收尘效率降低得可能原因就是什么? Ａ、电场以外有放电点,如隔离开关高压电缆有阻尼电阻等处。
Ｂ、控制柜火花率没有调整好、C、前电场得振打时间周期不合适。
D、电场内部存在异常放电点,如极板变形,电晕线断线等。
F、工况变化大,烟气条件波动很大、19、为控制粉尘比电阻对电除尘器性能得影响,可采取哪些措施？采取调整质处理,如向烟气中加入导电性好得SO3与ＮH3,采用３0０ċ以上得高温电除尘器,降低粉尘比电阻;采用冲洗式电极或宽间距;高压供电系统采用脉冲供电方式等、20、什么就是脉冲供电控制方式？通过对电压给定环节得有效控制,使输出得高压波形发生间隙性变化,克服反电晕。
21、什么就是间隙供电控制方式？它就是通过控制系统得工作使输出得高压直流电出现间隙性变化,即电场内两电极间得电压就是间隙性得。
相当于脉冲式得。
22、什么就是火花积分值控制方式?火花积分值控制方式就是通过控制发生一定火化放电时得电压,使输出电压达到最佳状态。
23、什么就是火花频率自动跟踪控制方式？火花频率自动跟踪控制方式就是整定一个最大火花放电频率,即通过测得得火花放电频率来调节输出电压以达到最佳状态。
24、什么就是输出功率自动调节控制运行方式？利用最后一个电场得运行参数为反馈指令,更替不同得运行方式,随时保证达到排出口浓度要求与相应得输出功率,达到高效节能、25、电抗器在电气系统中得作用就是什么？电抗器用于改善一次电流得波形,使一次电流得波形连续且平滑,有利于电场有比较高得运行电压与电流,电抗器还能限制电流得上升率,有利于可控硅向判断,对一、二交瞬间或长期短跑电流丐缓冲作用,限制电网高次湝波得串入,改善可控硅得工作状态,使晶闸管得工作条件得以改善、26、为什么电除尘器本体接地电阻不得大于１Ω?电除尘器本体外壳、阳极板以及整流变压器输出正极都就是接地得,闪络时高频电流使电除尘器壳体电位提高,拉地电阻越大,此电位超高,会危及控制回路与人身安全,当接地电阻小于1Ω时,壳体电位值将会处于安全范围。
27、何谓保护接地与接零?为什么要接地与接零？保护接地就就是把电气设备得金属外壳用导线与接地装置相连接,使其对地电压降到安全电压以下,一旦因带电部分绝缘损坏而带电时,也可防止触电事故发生,同时还可以避免在雷击时损坏设备。
保护接零就就是把电气设备得外壳与三相四线制电网得零线相连接,当电气设备绝缘损坏时,使其造成单相短路跳闸可保险丝熔断。
断开故障设备电源,保护作人身安全。
28、电除尘器绝缘瓷件部位为什么要装加热器?为保持绝缘强度,在电除尘器得本体上装有许多绝缘瓷件,这些瓷件不论装在大梁内,还就是装在振打系统,其周围得温度如果过低,在表面就会形成冷凝水汽,使绝缘瓷件得绝缘下降,当除尘器送电时,便容易在绝缘套管瓷件得表面产生沿面放电,使工作电压升有上去以致形成故障,使电除尘器无法工作,另外由于启动与停止状态时烟箱内得温差较大,瓷件热胀冷缩不能及时适应,易造成开裂、损坏,这样就需要对瓷件部位进行加热与保温,因此要在绝缘瓷件部位装加热器。
29、工业电除尘器为什么要采用阴电晕而不就是阳电晕？根据电极得极性不同,电晕有阳电晕与阴电晕之分,当电晕极与高压直流电源得负极相连接时,就产生阴电晕(也就就是负极放电)。
当电晕极与高压直流电源正极相连接时,就产生阳电晕(也就就是正极放电),虽然这两种不同极性得电晕都已用到除尘技术上,但就是除空气净化(空调)考虑到阳电晕产生得臭氧与氮氧化物较少而采用阳电晕以外,包括火电厂在内得所有工业电除尘器几乎就是全部采用阴电晕,这就是因为在相同条件下,阴电晕可以获得比阳电晕高一些得电流耑且其闪络电压也远比阳电晕放电电压要高,即阴极电晕放电能以较高得电压运行、30、为什么要设置低压控制系统?从所周知,一强电除尘器使用效果如何,除了设计先进、合理得电除尘器(本体)与控制特性优良得高压供电装置之外还必须有一整套低压控制系统与它们密切配合,这样才能获得预期得收尘效果。
低压控制系统就是电除尘系统必不可少得三大组成部分之一,它就是一种多功能得自动控制系统,这种系统控制特性得好坏与控制功能完善与否,对于提高电除尘器运行得自动化程度,改善运行状况,减轻维护人员得劳动强度,提高电除尘器得除尘效率,都有着直接得影响。
31、电除尘器漏风对其运行有哪些影响?处于负压运行得电除尘器,若壳体得焊接处有漏点,就会使外部空气漏入,造成电除尘器得烟速增大,烟温降低使除尘器性能恶化,从灰斗下部漏风会使灰斗内得积灰产生二次飞扬,降低除尘效率;如果从烟道闸门,绝缘套等处漏风,不仅会增加烟气处理量,而且还会由于温度下降出现冷凝水,引起电晕线肥大,绝缘套管爬电与腐蚀等、32、为什么要进行电除尘器得试验？检查电除尘器得烟尘排放量或除尘效率就是否符合环保要求;查明现有电除尘器存在得问题,为消除缺陷,改进设备提供科学依据;对新建得电除尘器考核验收,了解掌握其性能,制订合理得运行方式,为研制开发新型电除尘器,进一步提高电除尘技术水平,积累数据创造条件。
33、反电晕现象就是怎样产生得?防止反电晕发生得措施有哪些？高比电阻得粉尘到达阳极板形成层时,所带电荷不易释放,这样在阳极板粉尘层面上形成一个残余得负离子层,以空间电荷对电场得影响可知,它将屏蔽部分通向电晕极得电力线,从而削弱电晕极附近得场强而提高阳极板附近得场强,造成电晕区电离减弱,电晕电流下降;随着阳极表面积灰厚度啬,由于残余电荷分布不均匀性,会使阳极局部得粉尘层得电流密度与比电阻得乘积超过粉尘层得绝缘强度而击穿,发生局部电离-—反电晕。
防止反电晕得措施有:１)采用双区电除尘器;2)采用脉冲电源;３)采用微机控制最佳火花电压及振打周期控制;4)采用宽间距、辅助电极等、34、什么就是电晕线肥大?产生原因有哪些?对电除尘器运行有哪些影响？电晕线肥大量指电晕线上沉积较多得粉尘,使电晕线变粗,而致电晕放电效果降低得现象。
