高分子材料-合成橡胶-知识要点

CH 2=CHC 6H 5合成材料一、合成高分子材料分类（结构）1、塑料【主要成分: 合成树脂及加工助剂】（1） 线型塑料（2） 体型塑料——酚醛塑料（网状）【单体：甲醛、苯酚】高压聚乙烯——低密度聚乙烯 相对分子质量低，有支链，熔点密度较低聚乙烯(PE)【单体: CH2=CH2】 低压聚乙烯——高密度聚乙烯相对分子质量高，支链极少甚至没有，熔点密度较高 △单键可旋转，聚乙烯具有一定弹性交联剂：二烯化合物（使高聚分子间发生交联，形成网状结构）酚醛树脂：用酚类（苯酚）与醛类（甲醛）在酸或碱的催化下相互缩合而成的高分子化合物。

①反应原理：酸性条件下，甲醛去氧，酚去邻对位的氢，生成线性酚醛树脂和水②酚醛树脂溶解性：线性酚醛树脂常温下为固体，缓慢溶于乙醇；加热时快速溶于乙醇 线性高分子容易软化，网状高分子受热后不能软化或熔融，也不溶于任何溶剂。

③在碱催化下，等物质的量的苯酚与甲醛（或过量的甲醛与苯酚）反应，生成羟甲基苯酚、二羟甲基苯酚、三羟甲基苯酚等，然后加热继续反应，就可以生成网状结构的酚醛树脂。

2、合成纤维3、合成橡胶+HCHOH +H +n(加成反应)聚乙烯醇，连有羟基，吸水性好①天然橡胶——聚异戊二烯 单体： 分类：特点：性能全面，易老化【注意】天然橡胶含有C=C ，易加成反应和易被氧化(老化)。

强氧化剂、卤素、有机物溶剂都易腐蚀橡胶（不用橡胶瓶塞）。

如：KMnO4溶液、浓HNO3、液溴、汽油、苯、四氯化碳等。

②合成橡胶 ○顺丁橡胶 A.顺式B.反式（顺）聚异戊二烯 三叶橡胶 （反）聚异戊二烯杜仲胶○丁苯橡胶SBR丁二烯和苯乙烯共聚而成的弹性体，合成丁苯橡胶1,3-丁二烯苯乙烯 ○硫化橡胶线性结构 网状结构加入硫化剂（硫磺）混炼硫化剂：打开化聚合物的碳碳双键，以—S —S —（硫硫键）将线性结构连接为网状结构二、功能高分子材料（引入特定官能团）1、高吸水性树脂①对天然吸水材料改性，在它们的高分子链上再接上强亲水性基团，提高其吸水能力 亲水性集团：-COOH 、-COONa 、-CHO 、-OH （极性化合物亲水） ②以带有强亲水性原子团的化合物作为单体，聚合得到亲水性高聚物C H 2C H C O O N a 一定条件C H 2C H O O N ann 聚丙烯酸钠 CH 2=CH-CH=CH 2 CH 2= CH肥皂【H3C—(CH2)n—COONa】皂化反应2、聚丙烯酸钠（尿不湿）3、高分子分离膜：（1）组成：高分子分离膜是用具有特殊分离功能的高分子材料制成的薄膜。

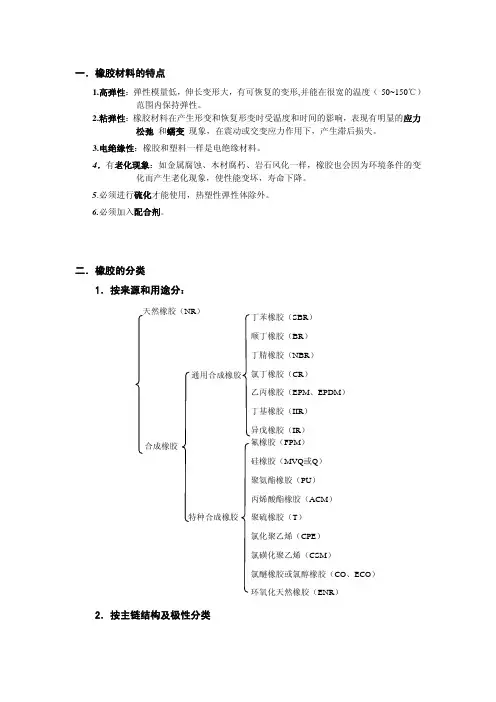

一．橡胶材料的特点1.高弹性：弹性模量低，伸长变形大，有可恢复的变形,并能在很宽的温度（-50~150℃）范围内保持弹性。

2.粘弹性：橡胶材料在产生形变和恢复形变时受温度和时间的影响，表现有明显的应力松弛和蠕变现象，在震动或交变应力作用下，产生滞后损失。

3.电绝缘性：橡胶和塑料一样是电绝缘材料。

4．有老化现象：如金属腐蚀、木材腐朽、岩石风化一样，橡胶也会因为环境条件的变化而产生老化现象，使性能变坏，寿命下降。

5.必须进行硫化才能使用，热塑性弹性体除外。

6.必须加入配合剂。

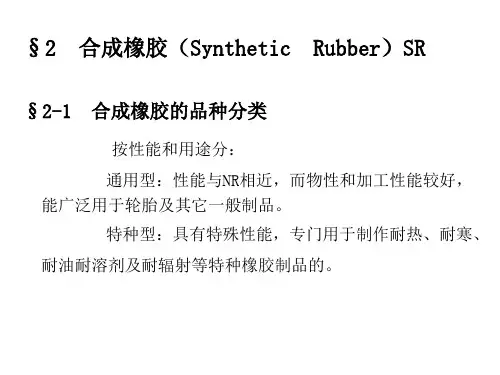

二．橡胶的分类1．按来源和用途分：天然橡胶（NR）合成橡胶通用合成橡胶特种合成橡胶丁苯橡胶（SBR）顺丁橡胶（BR）丁腈橡胶（NBR）氯丁橡胶（CR）乙丙橡胶（EPM、EPDM）丁基橡胶（IIR）异戊橡胶（IR）氟橡胶（FPM）硅橡胶（MVQ或Q）聚氨酯橡胶（PU）丙烯酸酯橡胶（ACM）聚硫橡胶（T）氯化聚乙烯（CPE）氯磺化聚乙烯（CSM）氯醚橡胶或氯醇橡胶（CO、ECO）环氧化天然橡胶（ENR）2．按主链结构及极性分类碳链橡胶饱和非极性：IIR、EPR、EPDM不饱和非极性：NR、IR、SBR、BR 饱和极性：CPE、CSM、FPM、ACM 不饱和极性：NBR、CR杂链橡胶：T、CO、PU元素有机橡胶：Q三、性能指标１．拉伸强度：又称扯断强度、抗张强度，指试片拉伸至断裂时单位断面上所承受的负荷，单位为兆帕（MPa），以往为公斤力／平方厘米（kgf/cm2）。

２．定伸应力：旧称定伸强度，指试样被拉伸到一定长度时单位面积所承受的负荷。

计量单位同拉伸强度。

常用的有100％、300％和500％定伸应力。

它反映的是橡胶抵抗外力变形能力的高低。

３．撕裂强度：将特殊试片（带有割口或直角形）撕裂时单位厚度所承受的负荷，表示材料的抗撕裂性，单位为kＮ/ｍ。

４．伸长率：试片拉断时，伸长部分与原长度之比叫作伸长率；用百分比表示。

５．永久变形：试样拉伸至断裂后，标距伸长变形不可恢复部分占原始长度的百分比。

高分子材料之合成橡胶引言合成橡胶是一种重要的高分子材料，在各个领域都得到广泛应用。

它的独特性能使其在橡胶制品、塑料、汽车工业、建筑工程等方面发挥着重要作用。

本文将介绍合成橡胶的合成方法、常见的合成橡胶种类以及其应用领域。

合成方法合成橡胶的主要方法是聚合反应。

通常使用乙烯、丙烯、苯乙烯等有机物作为原料，经过聚合反应生成高聚物。

下面介绍两种常见的合成橡胶方法：1.乳液聚合法：该方法是将乳化剂和水溶性单体混合，通过乳液聚合反应生成橡胶。

乳液聚合法主要用于合成丁苯橡胶等弹性较好的橡胶材料。

2.悬浮聚合法：该方法是将溶剂、乳化剂和不溶性单体混合，通过悬浮聚合反应生成橡胶。

悬浮聚合法适用于制备乙烯丙烯橡胶等耐热性较好的橡胶材料。

合成橡胶的种类合成橡胶种类繁多，常见的种类包括丁苯橡胶、乙烯丙烯橡胶、丁基橡胶等。

下面介绍两种常见的合成橡胶：1.丁苯橡胶：丁苯橡胶是一种常见的合成橡胶，具有优异的物理性能和化学稳定性。

它主要由丁二烯和苯乙烯共聚而成，适用于制备轮胎、密封件、输送带等橡胶制品。

2.乙烯丙烯橡胶：乙烯丙烯橡胶是一种合成橡胶，具有良好的耐热性和耐候性。

它由乙烯和丙烯共聚而成，适用于制备汽车密封件、橡胶管道等耐高温环境下使用的橡胶制品。

应用领域合成橡胶在各个领域都有广泛的应用。

以下是一些常见的应用领域：1.汽车工业：合成橡胶广泛应用于汽车轮胎、密封件、橡胶管道等方面，提供优良的耐磨、耐热和耐候性能。

2.建筑工程：合成橡胶在建筑工程中用于制备防水材料、密封材料等，提高建筑结构的防水性能。

3.医疗领域：合成橡胶在医疗领域中被广泛应用于制备手套、输液管等医用橡胶制品，确保医疗过程的安全性。

4.电子产品：合成橡胶用于电子产品中的密封件、防震垫等，提供良好的绝缘性能和抗震性能。

合成橡胶作为一种重要的高分子材料，在各个领域都有着广泛的应用。

通过乳液聚合法和悬浮聚合法等方法，可以合成出丁苯橡胶、乙烯丙烯橡胶等种类的合成橡胶。

橡胶材料基础一、引言橡胶作为一种重要的工程材料，在各个领域都有着广泛的应用。

本文将对橡胶的种类、性质、加工工艺、配方与性能、老化与防护以及环保与回收等方面进行详细介绍，以帮助读者更好地了解和掌握橡胶材料的基础知识。

二、橡胶种类与性质1. 天然橡胶：天然橡胶是从橡胶树中提取的天然高分子材料，具有优良的弹性和耐磨性，主要用于制造轮胎、橡胶管、橡胶鞋等产品。

2. 合成橡胶：合成橡胶是由石油化工原料经过聚合反应制成的，种类繁多，如丁苯橡胶、顺丁橡胶、氯丁橡胶等。

合成橡胶具有优良的耐高温、耐油、耐腐蚀等性能，广泛应用于工业领域。

三、橡胶的加工工艺1. 炼胶：将天然或合成橡胶与其他辅助材料进行混合、捏合，使其具有一定的塑性和弹性。

2. 压延：将炼好的胶料压成一定形状的薄片或薄膜。

3. 压出：将胶料通过模具压成各种形状的制品。

4. 硫化：将橡胶制品在一定温度和压力下进行加热，使其发生交联反应，提高其力学性能和使用寿命。

四、橡胶的配方与性能1. 配方：根据制品的性能要求，选择合适的橡胶、助剂和填料，通过合理的配方设计，获得所需的性能。

2. 性能：橡胶材料具有弹性、耐磨性、耐疲劳性、耐高温性、耐油性等性能特点，适用于不同领域的应用。

五、橡胶的老化与防护1. 老化：橡胶在使用过程中，由于受到氧气、臭氧、紫外线等环境因素的影响，会发生性能下降的现象。

2. 防护：为了减缓橡胶的老化，可以采取以下措施：选择合适的配方、控制加工工艺、避免长时间暴露在恶劣环境中等。

六、橡胶的环保与回收1. 环保：随着环保意识的提高，越来越多的橡胶制品采用环保型配方和加工工艺，减少对环境的污染。

2. 回收：对于废弃的橡胶制品，可以通过回收再利用的方式降低资源浪费和环境污染。

回收方法包括物理回收和化学回收两种，根据不同情况选择合适的回收方式。

七、结论本文对橡胶材料的基础知识进行了详细介绍，包括种类与性质、加工工艺、配方与性能、老化与防护以及环保与回收等方面。

橡胶知识归总1、橡胶的分子量及分子量分布。

橡胶是一种高弹性的高分子化合物(分子量一般在10万以上），因而具有其它材料所没有的高弹性.因而也称为弹性体。

橡胶的许多性质随分子量的增加而变化。

(1)含有大量低分子量组分的橡胶，具有较低的软化点,在软化状态时有较高的塑性。

(2）高分子量组分占多数的橡胶,则具有较高的强度、韧性和弹性,软化点也较高，但塑性较小。

（3)分子量较高而分布又很窄的橡胶,虽然强度等性能较高,但炼胶、成型等工艺加工困难,且加工能耗大。

２、橡胶的特点。

(1)高弹性:橡胶的弹性模量小，一般在1～9.８MPａ。

伸长变形大，伸长率可高达1000％,仍表现有可恢复的特性,并能在很宽的温度（－５0~150℃)范围内保持有弹性。

（2)粘弹性：橡胶是粘弹性体。

由于大分子间作用力的存在，使橡胶受外力作用。

产生形变时受时间、温度等条件的影响,表现有明显的应力松驰和蠕变现象。

(３)缓冲减震作用:橡胶对声音及振动和传播有缓和作用,可利用这一特点来防除噪音和振动。

（4)电绝缘性:橡胶和塑料一样是电绝缘材料,天然橡胶和丁基橡胶和体积电阻率可达到1０15Ωｃｍ以上。

(５）温度依赖性：高分子材料一般都受温度影响。

橡胶在低温时处于玻璃态变硬变脆,在高温时则发生软化、熔融、热氧化、热分解以至燃烧。

（6)具有老化现象：如同金属腐蚀、木材腐朽、岩石风化一样,橡胶也会因环境条件的变化而发生老化,使性能变坏,使寿命缩短。

（7)必须硫化:橡胶必须加入硫黄或其它能使橡胶硫化（或称交联）的物质，使橡胶大分子交联成空间网状结构,才能得到具有使用价值的橡胶制品。

３、橡胶的分类。

天然橡胶丁苯橡胶SBR顺丁橡胶BR 橡胶ﻩ通用合成橡胶异戊橡胶ＩR氯丁橡胶CＲ合成橡胶乙丙橡胶EPDＭ丁橡胶NＢＲ特种合成橡胶硅橡胶SiＲ氟橡胶FPM、聚氨酯橡胶FU(1)天然橡胶（NＲ)：成分以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。

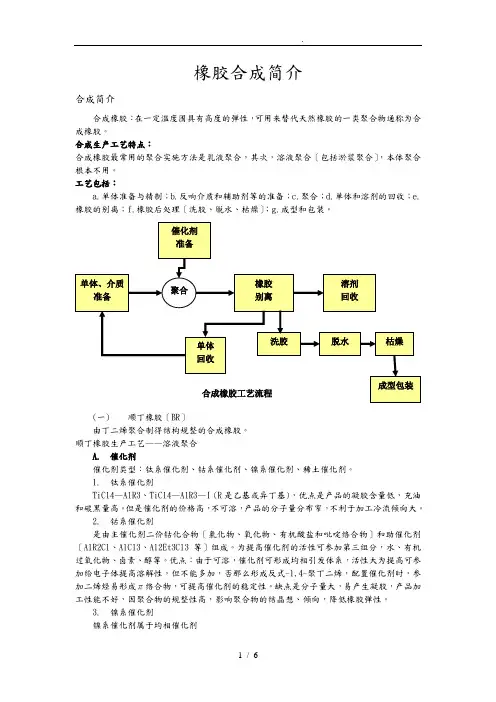

橡胶合成简介合成简介合成橡胶：在一定温度围具有高度的弹性，可用来替代天然橡胶的一类聚合物通称为合成橡胶。

合成生产工艺特点：合成橡胶最常用的聚合实施方法是乳液聚合，其次，溶液聚合〔包括淤浆聚合〕，本体聚合根本不用。

工艺包括：a.单体准备与精制；b.反响介质和辅助剂等的准备；c.聚合；d.单体和溶剂的回收；e.橡胶的别离；f.橡胶后处理〔洗胶、脱水、枯燥〕；g.成型和包装。

(一)顺丁橡胶〔BR〕由丁二烯聚合制得结构规整的合成橡胶。

顺丁橡胶生产工艺——溶液聚合A.催化剂催化剂类型：钛系催化剂、钴系催化剂、镍系催化剂、稀土催化剂。

1.钛系催化剂TiCl4—AlR3、TiCl4—AlR3—I (R是乙基或异丁基)，优点是产品的凝胶含量低，充油和碳黑量高。

但是催化剂的价格高，不可溶，产品的分子量分布窄，不利于加工冷流倾向大。

2.钴系催化剂是由主催化剂二价钴化合物〔氯化物、氧化物、有机酸盐和吡啶络合物〕和助催化剂〔AlR2Cl、AlCl3、Al2Et3Cl3等〕组成。

为提高催化剂的活性可参加第三组分，水、有机过氧化物、卤素、醇等。

优点：由于可溶，催化剂可形成均相引发体系，活性大为提高可参加给电子体提高溶解性，但不能多加，否那么形成反式-1,4-聚丁二烯，配置催化剂时，参加二烯烃易形成π络合物，可提高催化剂的稳定性。

缺点是分子量大，易产生凝胶，产品加工性能不好，因聚合物的规整性高，影响聚合物的结晶想、倾向，降低橡胶弹性。

3.镍系催化剂镍系催化剂属于均相催化剂有机镍〔环烷酸镍、辛酸镍、硬脂酸镍、苯甲酸镍等〕该组分是组成催化剂的核心，主要起定向作用，具有高顺式能力，环烷酸镍较为常用。

三氟化硼乙醚络合物与烷基铝共同提供催化剂活性和提高聚合物分子量，能提高收率，凝胶含量降低。

烷基铝作为助催化剂，用于复原镍，且有去除杂质的作用。

在镍系催化剂中，在环烷酸镍和烷基铝反响前，可参加少量丁二烯，以提高催化剂的稳定性与聚合物的分子量。

橡胶知识归总1、橡胶的分子量及分子量分布。

橡胶是一种高弹性的高分子化合物（分子量一般在10万以上）,因而具有其它材料所没有的高弹性.因而也称为弹性体。

橡胶的许多性质随分子量的增加而变化。

（1）含有大量低分子量组分的橡胶，具有较低的软化点，在软化状态时有较高的塑性。

（2）高分子量组分占多数的橡胶，则具有较高的强度、韧性和弹性，软化点也较高，但塑性较小。

（3）分子量较高而分布又很窄的橡胶，虽然强度等性能较高，但炼胶、成型等工艺加工困难，且加工能耗大。

2、橡胶的特点。

（1）高弹性：橡胶的弹性模量小，一般在1～9.8MPa。

伸长变形大，伸长率可高达1000%，仍表现有可恢复的特性，并能在很宽的温度（-50～150℃）范围内保持有弹性。

（2）粘弹性：橡胶是粘弹性体。

由于大分子间作用力的存在，使橡胶受外力作用。

产生形变时受时间、温度等条件的影响，表现有明显的应力松驰和蠕变现象。

（3）缓冲减震作用：橡胶对声音及振动和传播有缓和作用，可利用这一特点来防除噪音和振动。

（4）电绝缘性：橡胶和塑料一样是电绝缘材料，天然橡胶和丁基橡胶和体积电阻率可达到1015Ωcm以上。

（5）温度依赖性：高分子材料一般都受温度影响。

橡胶在低温时处于玻璃态变硬变脆，在高温时则发生软化、熔融、热氧化、热分解以至燃烧。

（6）具有老化现象：如同金属腐蚀、木材腐朽、岩石风化一样，橡胶也会因环境条件的变化而发生老化，使性能变坏，使寿命缩短。

（7）必须硫化：橡胶必须加入硫黄或其它能使橡胶硫化（或称交联）的物质，使橡胶大分子交联成空间网状结构，才能得到具有使用价值的橡胶制品。

3、橡胶的分类。

天然橡胶丁苯橡胶SBR顺丁橡胶BR 橡胶通用合成橡胶异戊橡胶IR氯丁橡胶CR合成橡胶乙丙橡胶EPDM丁橡胶NBR特种合成橡胶硅橡胶SiR氟橡胶FPM、聚氨酯橡胶FU（1）天然橡胶（NR）：成分以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。

建筑材料--合成橡胶1.橡胶的概念及其分类1)橡胶的概念橡胶是一种在室温下具有高弹性的高分子材料，其主要特点是：在-50℃~150℃范围内能保持其极为优异的弹性，即在外力作用下的变形量可以达到百分之几百，并且外力取消后，变形可完全恢复但不符合胡克定律。

此外，橡胶还具有良好的抗拉强度、耐疲劳强度及良好的不透水性、不透气性、耐酸碱腐蚀性和电绝缘性等。

由于橡胶具有上述良好的综合性能，故在建筑工程中被广泛用作防水卷材及密封材料等。

2)橡胶的分类橡胶按其来源，可以分为天然橡胶、合成橡胶及再生橡胶三大类。

(1)天然橡胶。

天然橡胶是由橡胶类植物（如橡胶树）所得的胶乳经适当加工而成。

其密度为（0.9~0.93)g/cm3,软化温度为130℃~140℃，熔融温度为220℃，分解温度为270℃。

天然橡胶在常温下具有很高的弹性，且有良好的耐磨耗性能。

目前，尚没有一种合成橡胶在综合性能方面优于天然橡胶。

(2)合成橡胶。

合成橡胶是以石油、天然气、木材等为原料制成各种单体，然后再以人工合成的方法制成人造橡胶。

因此，合成橡胶是具有橡胶特性的一类聚合物。

(3)再生橡胶。

再生橡胶，或称为再生胶，是将废旧橡胶制品或橡胶制品生产中的下脚料经机械加工、化学及高温处理后所制得的、具有生橡胶某些特性的橡胶材料。

这种再生橡胶由于再生处理的氧化解聚作用而获得一定的塑性和黏性，它作为生橡胶的代用品用于橡胶制品生产中，可以节约生橡胶、降低成本，而且对改善工艺条件、提高产品质量也有益处。

2.常用合成橡胶氯丁橡胶是由氯丁二烯单体聚合而成的弹性体，为浅黄色或棕褐色。

这种橡胶的原料(1)氯丁橡胶。

氯丁橡胶是由氯丁二烯单体聚合而成的弹性体，为浅黄色或棕褐色。

这种橡胶的原料来源广泛，其抗拉强度较高，透气性、耐磨性较好，硫化后不易老化，耐油、耐热、耐臭氧、耐酸碱腐蚀性好，黏结力较强，难燃，脆化温度为-35℃~-55℃，密度为1.23g/cm3,但是，这种橡胶对浓硫酸及浓硝酸的抵抗力较差，且电绝缘性也较差。

高一化学橡胶知识点橡胶是一种常见的高分子材料，具有良好的弹性和可塑性，被广泛应用于制造橡胶制品，如轮胎、橡胶管等。

在高一化学学习中，了解橡胶的相关知识点对于理解高分子化合物和聚合反应具有重要意义。

本文将介绍高一化学中关于橡胶的知识点。

1. 橡胶的结构与性质橡胶主要由聚合物组成，其主要结构单元为异戊二烯（C5H8），它们通过共轭结构形成了高分子链。

橡胶的分子链具有无定形结构，在伸展时能够迅速恢复原状，表现出良好的弹性。

此外，橡胶还具有耐磨损、耐高温、耐寒冷等性质，使其在各个领域得到广泛应用。

2. 天然橡胶与合成橡胶橡胶可以分为天然橡胶和合成橡胶。

天然橡胶是从橡胶树的乳液中提取得到的，主要成分是聚异戊二烯。

合成橡胶是通过聚合反应人工合成的，主要由丁苯橡胶、丁腈橡胶等组成。

天然橡胶和合成橡胶在结构和性质上有所区别，但都能满足橡胶制品的需求。

3. 橡胶的聚合反应橡胶的聚合反应是指将单体异戊二烯经过聚合反应形成高分子链的过程。

聚合反应可通过橡胶硫化、橡胶插入等方法实现。

其中，橡胶硫化是指将橡胶中的丙烯酸甲酯等不饱和单体与硫化剂反应，形成交联结构，增加橡胶的强度和耐磨性。

橡胶插入则是将异戊二烯单体插入到橡胶链中，增加橡胶的弹性。

4. 橡胶的应用橡胶作为重要的高分子材料，被广泛应用于工业和生活中。

最常见的应用是制造轮胎和橡胶管，这是由于橡胶具有良好的耐磨性和弯曲性能。

此外，橡胶还用于制造密封件、橡胶手套、橡胶垫圈等。

近年来，随着科技的发展，橡胶还在医疗、电子、航空航天等领域得到广泛应用。

5. 橡胶的环境问题与可持续发展橡胶的生产和使用对环境造成一定的影响。

橡胶种植过程中常用的农药和化肥会对土壤和水体带来污染，橡胶废弃物的处理也是一个难题。

为了实现可持续发展，人们开始研究和使用可再生橡胶，如生物橡胶和再生橡胶，以减少对自然资源的依赖，并降低环境污染。

总结：橡胶是一种重要的高分子材料，在高一化学学习中了解橡胶的结构、性质、聚合反应以及应用等知识点对于理解高分子化合物和聚合反应具有重要意义。

高分子材料第五章橡胶引言橡胶是一种重要的高分子材料，具有良好的拉伸性、可塑性和耐磨性。

它在各个领域中都有着广泛的应用，例如汽车制造、建筑材料和医疗器械等。

本文将详细介绍橡胶的性质、种类以及制备方法等内容。

橡胶的性质橡胶通常具有以下几种性质：1.弹性高：橡胶可以在外力作用下发生明显的变形，但在去除外力后能够恢复到原来的形状，这是由于其具有高的可延伸性和良好的回弹性。

2.拉伸性：橡胶可以被拉伸到极限而不会断裂，具有良好的拉伸性，这使得橡胶成为一种优秀的材料来承受外部力。

3.耐磨性：橡胶具有优良的耐磨性，能够抵御重压和磨损，这使得橡胶在机械设备中能够长时间地保持使用寿命。

4.导电性：某些特殊的橡胶可以导电，这使得它们在电子器件中有着广泛的应用。

橡胶的种类橡胶可以分为天然橡胶和合成橡胶两大类。

天然橡胶天然橡胶是从橡胶树的乳液中提取得到的，其主要成分是聚合物异戊二烯。

它具有优良的弹性、可塑性和耐磨性，是最早被人们所熟知和使用的橡胶种类。

天然橡胶的主要缺点是耐候性差，容易老化和变硬。

合成橡胶合成橡胶是通过人工合成材料得到的，其制备方法有多种。

合成橡胶具有较好的耐候性和热稳定性，在各个领域中有着广泛的应用。

合成橡胶根据其组成和性质的不同，可以分为丁苯橡胶、丁二烯橡胶、氯丁橡胶等几种主要类型。

橡胶的制备方法橡胶的制备方法主要有以下几种：1.高分子聚合法：通过将合适的单体进行聚合反应，得到橡胶材料。

这种方法广泛应用于合成橡胶的制备，例如丁苯橡胶的合成就是通过丁苯单体的聚合反应得到的。

2.塑化法：将天然橡胶加热到一定温度，然后加入塑化剂搅拌，使其变得柔软并具有一定的可塑性。

这种方法常用于橡胶制品的加工过程中。

3.交联法：将橡胶材料加热或添加交联剂，使其发生交联反应，从而提高其强度和耐热性。

这种方法常用于橡胶制品的加工过程中。

橡胶的应用领域橡胶由于其优良的性能，被广泛应用于各个领域：1.汽车制造：橡胶主要用于汽车轮胎、密封件、减震器等部件的制造。
