带电粒子在电场中的运动(含经典例、习题)

第十章静电场中的能量微型专题3 带电粒子在电场中的运动（四种题型）一、单选题：1.A、B是一条电场线上的两个点，一带负电的微粒仅在静电力作用下以一定的初速度从A点沿电场线运动到B点，其速度v与时间t的关系图象如图1所示。

则此电场的电场线分布可能是( )【解析】从v－t图象可以看出物体的速度逐渐减小，图线的斜率逐渐增大，v－t图线中图线的斜率表示物体的加速度大小，故物体做加速度逐渐增大的减速运动，所以带负电的粒子顺着电场线运动，电场力做负功，速度逐渐减小，且电场线沿粒子运动方向逐渐密集，故选项A正确，选项B、C、D错误。

【答案】A2.如图所示，两平行的带电金属板水平放置.若在两板中间a点从静止释放一带电微粒，微粒恰好保持静止状态，现将两板绕过a点的轴(垂直于纸面)逆时针旋转45°，再由a 点从静止释放一同样的微粒，该微粒将( )A.保持静止状态B.向左上方做匀加速运动C.向正下方做匀加速运动D.向左下方做匀加速运动【答案】D【解析】两平行金属板水平放置时，带电微粒静止，有mg＝qE，现将两板绕过a点的轴(垂直于纸面)逆时针旋转45°后，两板间电场强度方向逆时针旋转45°，电场力方向也逆时针旋转45°，但大小不变，此时电场力和重力的合力大小恒定，方向指向左下方，故该微粒将向左下方做匀加速运动，选项D正确.3.如图所示，两极板与电源相连接，电子从负极板边缘沿垂直电场方向射入匀强电场，电子恰好从正极板边缘飞出，现保持负极板不动，正极板在竖直方向移动，并使电子入射速度变为原来的2倍，而电子仍从原位置射入，且仍从正极板边缘飞出，则两极板间距离变为原来的( )A.2倍B.4倍C.12D.14【答案】C【解析】电子从负极板边缘垂直电场方向射入匀强电场，做类平抛运动.假设电子的带电荷量为e ，质量为m ，初速度为v ，极板的长度为L ，极板的间距为d ，电场强度为E .由于电子做类平抛运动，所以水平方向有：L ＝vt ，竖直方向有：y ＝12at 2＝12·eE m ·(Lv)2＝d .因为E ＝U d ，可得：d 2＝eUL 22mv 2，若电子的速度变为原来的两倍，仍从正极板边缘飞出，则由上式可得两极板的间距d 应变为原来的12，故选C.4.一匀强电场的电场强度E 随时间t 变化的图象如图4所示，在该匀强电场中，有一个带负电粒子于t ＝0时刻由静止释放，若带电粒子只受电场力作用，则下列说法中正确的是(假设带电粒子不与板相碰)( )A.带电粒子只向一个方向运动B.0～2 s 内，电场力做功等于0C.4 s 末带电粒子回到原出发点D.2.5～4 s 内，电场力做功等于0 【答案】D【解析】画出带电粒子速度v 随时间t 变化的图象如图所示，v－t图线与时间轴所围“面积”表示位移，可见带电粒子不是只向一个方向运动，4 s 末带电粒子不能回到原出发点，A、C错误；2 s末速度不为0，可见0～2 s内电场力做的功不等于0，B错误；2.5 s末和4 s末，速度的大小、方向都相同，则2.5～4 s内，电场力做功等于0，所以D正确.5.如图所示，在竖直向上的匀强电场中，一根不可伸长的绝缘细绳的一端系着一个带电小球，另一端固定于O点，小球在竖直平面内做匀速圆周运动，最高点为a，最低点为b.不计空气阻力，则下列说法正确的是( )A.小球带负电B.电场力跟重力平衡C.小球在从a点运动到b点的过程中，电势能减小D.小球在运动过程中机械能守恒【答案】B【解析】由于小球在竖直平面内做匀速圆周运动，所以重力与电场力的合力为0，电场力方向竖直向上，小球带正电，A错，B对；从a→b，电场力做负功，电势能增大，C 错；由于有电场力做功，机械能不守恒，D错.6.如图所示，场强大小为E、方向竖直向下的匀强电场中有一矩形区域abcd，水平边ab 长为s，竖直边ad长为h.质量均为m、带电量分别为＋q和－q的两粒子，由a、c两点先后沿ab和cd方向以速率v0进入矩形区域(两粒子不同时出现在电场中).不计重力，若两粒子轨迹恰好相切，则v0等于( )A.s22qEmhB.s2qEmhC.s42qEmhD.s4qEmh【答案】B【解析】根据对称性，两粒子轨迹的切点位于矩形区域abcd的中心，则在水平方向有1 2s＝v0t，在竖直方向有12h＝12·qEm·t2，解得v0＝s2qEmh，故选项B正确，选项A、C、D错误.7.如图甲所示，Q1、Q2为两个被固定的点电荷，a、b、c三点在它们连线的延长线上，其中Q1带负电。

高中物理带电粒子在电场中的运动题20套(带答案)一、高考物理精讲专题带电粒子在电场中的运动1.如图所示，xOy平面处于匀强磁场中，磁感应强度大小为B,方向垂直纸面向外.点P — L,0处有一粒子源，可向各个方向发射速率不同、电荷量为q、质量为m的带负电3粒子.不考虑粒子的重力.(1)若粒子1经过第一、二、三象限后，恰好沿x轴正向通过点Q (0, -L),求其速率V1；(2)若撤去第一象限的磁场，在其中加沿y轴正向的匀强电场，粒子2经过第一、二、三象限后，也以速率V1沿x轴正向通过点Q,求匀强电场的电场强度E以及粒子2的发射速率V2;(3)若在xOy平面内加沿y轴正向的匀强电场E。

，粒子3以速率V3沿y轴正向发射，求在运动过程中其最小速率v.某同学查阅资料后，得到一种处理相关问题的思路：带电粒子在正交的匀强磁场和匀强电场中运动，若所受洛伦兹力与电场力不平衡而做复杂的曲线运动时，可将带电粒子的初速度进行分解，将带电粒子的运动等效为沿某一方向的匀速直线运动和沿某一时针方向的匀速圆周运动的合运动. 请尝试用该思路求解.222.BLq (3) J E°v2且【答案】(1) 2BLq⑵3m 9m 1 B v B【解析】【详解】2(1)粒子1在一、二、三做匀速圆周运动，则qvi B m"r12 . 2.3 .由几何憨可知：r1 L r1 ——L得到：V i 2BL q 3m(2)粒子2在第一象限中类斜劈运动，有：在第二、三象限中原圆周运动，由几何关系：又 v 2 V i 22Eh,得到：V 22痴BLq9m(3)如图所示，将 V 3分解成水平向右和 v 和斜向的V ,则qvB而 V V 2 V 2所以，运动过程中粒子的最小速率为2.如图所示，竖直面内有水平线 MN 与竖直线PQ 交于P 点，O 在水平线MN 上，OP 间距为d, 一质量为 m 、电量为q 的带正电粒子，从 。

处以大小为V o 、方向与水平线夹角为 0= 60o 的速度，进入大小为 日的匀强电场中，电场方向与竖直方向夹角为0= 60o,粒子到达PQ 线上的A 点时，其动能为在 。

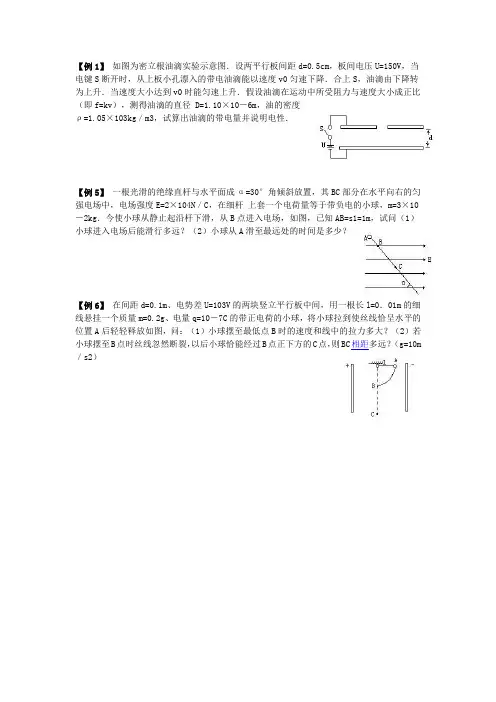

【例1】如图为密立根油滴实验示意图．设两平行板间距d=0.5cm，板间电压U=150V，当电键S断开时，从上板小孔漂入的带电油滴能以速度v0匀速下降．合上S，油滴由下降转为上升．当速度大小达到v0时能匀速上升．假设油滴在运动中所受阻力与速度大小成正比（即f=kv），测得油滴的直径D=1.10×10－6m，油的密度
ρ=1.05×103kg／m3，试算出油滴的带电量并说明电性．
【例5】一根光滑的绝缘直杆与水平面成α=30°角倾斜放置，其BC部分在水平向右的匀强电场中，电场强度E=2×104N／C，在细杆上套一个电荷量等于带负电的小球，m=3×10－2kg．今使小球从静止起沿杆下滑，从B点进入电场，如图，已知AB=s1=1m，试问（1）小球进入电场后能滑行多远？（2）小球从A滑至最远处的时间是多少？
【例6】在间距d=0.1m、电势差U=103V的两块竖立平行板中间，用一根长l=0．01m的细线悬挂一个质量m=0.2g、电量q=10－7C的带正电荷的小球，将小球拉到使丝线恰呈水平的位置A后轻轻释放如图，问：（1）小球摆至最低点B时的速度和线中的拉力多大？（2）若小球摆至B点时丝线忽然断裂，以后小球恰能经过B点正下方的C点，则BC相距多远？（g=10m ／s2）。

带电粒子在电场中的运动经典例题————————————————————————————————作者：————————————————————————————————日期：带电粒子在电场中的运动一、带电粒子在电场中做偏转运动1. 如图所示，在平行板电容器之间有匀强电场，一带电粒子（重力不计）以速度v 0垂直电场线射人电场，经过时间t l 穿越电场，粒子的动能由E k 增加到2E k ; 若这个带电粒子以速度32 v 0 垂直进人该电场，经过时间t 2穿越电场。

求：( l ）带电粒子两次穿越电场的时间之比t 1：t 2; ( 2 ）带电粒子第二次穿出电场时的动能。

2.如图所示的真空管中，质量为m ，电量为e 的电子从灯丝Ｆ发出，经过电压Ｕ１加速后沿中心线射入相距为d 的两平行金属板Ｂ、Ｃ间的匀强电场中，通过电场后打到荧光屏上，设Ｂ、Ｃ间电压为Ｕ２，Ｂ、Ｃ板长为l 1,平行金属板右端到荧光屏的距离为l ２,求： ⑴电子离开匀强电场时的速度与进入时速度间的夹角． ⑵电子打到荧光屏上的位置偏离屏中心距离．解析:电子在真空管中的运动过分为三段，从Ｆ发出在电压Ｕ１作用下的加速运动；进入平行金属板Ｂ、Ｃ间的匀强电场中做类平抛运动；飞离匀强电场到荧光屏间的匀速直线运动． ⑴设电子经电压Ｕ１加速后的速度为v 1，根据动能定理有： 21121mv eU =电子进入Ｂ、Ｃ间的匀强电场中，在水平方向以v 1的速度做匀速直线运动，竖直方向受电场力的作用做初速度为零的加速运动，其加速度为： dmeU m eE a 2==电子通过匀强电场的时间11v l t =电子离开匀强电场时竖直方向的速度v y 为：112m d vl eU at v y == 电子离开电场时速度v 2与进入电场时的速度v 1夹角为α（如图５）则d U l U mdv l eU v v tg y 112211212===α v∴dU l U arctg1122=α ⑵电子通过匀强电场时偏离中心线的位移dU l U v l dm eU at y 1212212122142121=∙== 电子离开电场后，做匀速直线运动射到荧光屏上，竖直方向的位移 dU l l U tg l y 1212222==α ∴电子打到荧光屏上时，偏离中心线的距离为 )2(22111221l l d U l U y y y +=+= 3. 在真空中存在空间范围足够大的、水平向右的匀强电场．若将一个质量为m 、带正电电量q 的小球在此电场中由静止释放，小球将沿与竖直方向夹角为︒37的直线运动。

高考物理带电粒子在电场中的运动题20套(带答案)及解析一、高考物理精讲专题带电粒子在电场中的运动1．某控制带电粒子运动的仪器原理如图所示，区域PP′M′M 内有竖直向下的匀强电场，电场场强E ＝1.0×103V/m ，宽度d ＝0.05m ，长度L ＝0.40m ；区域MM′N′N 内有垂直纸面向里的匀强磁场，磁感应强度B ＝2.5×10－2T ，宽度D ＝0.05m，比荷qm＝1.0×108C/kg 的带正电的粒子以水平初速度v 0从P 点射入电场．边界MM′不影响粒子的运动，不计粒子重力．(1) 若v 0＝8.0×105m/s ，求粒子从区域PP′N′N 射出的位置；(2) 若粒子第一次进入磁场后就从M′N′间垂直边界射出，求v 0的大小； (3) 若粒子从M′点射出，求v 0满足的条件．【答案】(1)0.0125m (2) 3.6×105m/s. (3) 第一种情况：v 0＝54.00.8()10/21nm s n -⨯+ (其中n ＝0、1、2、3、4)第二种情况：v 0＝53.20.8()10/21nm s n -⨯+ (其中n ＝0、1、2、3)．【解析】 【详解】(1) 粒子以水平初速度从P 点射入电场后，在电场中做类平抛运动，假设粒子能够进入磁场，则竖直方向21··2Eq d t m＝ 得2mdt qE=代入数据解得t ＝1.0×10－6s 水平位移x ＝v 0t 代入数据解得x ＝0.80m因为x 大于L ，所以粒子不能进入磁场，而是从P′M′间射出， 则运动时间t 0＝Lv ＝0.5×10－6s ， 竖直位移201··2Eq y t m＝＝0.0125m 所以粒子从P′点下方0.0125m 处射出．(2) 由第一问可以求得粒子在电场中做类平抛运动的水平位移x ＝v 0 2mdqE粒子进入磁场时，垂直边界的速度 v 1＝qE m ·t ＝2qEd m设粒子与磁场边界之间的夹角为α，则粒子进入磁场时的速度为v ＝1v sin α在磁场中由qvB ＝m 2v R得R ＝mv qB 粒子第一次进入磁场后，垂直边界M′N′射出磁场，必须满足x ＋Rsinα＝L 把x ＝v 02md qE 、R ＝mv qB 、v ＝1v sin α、12qEdv m ＝代入解得 v 0＝L·2Eqmd－E B v 0＝3.6×105m/s.(3) 由第二问解答的图可知粒子离MM′的最远距离Δy ＝R －Rcosα＝R(1－cosα)把R ＝mv qB 、v ＝1v sin α、12qEdv m＝代入解得12(1cos )12tan sin 2mEd mEd y B q B q ααα-∆==可以看出当α＝90°时，Δy 有最大值，(α＝90°即粒子从P 点射入电场的速度为零，直接在电场中加速后以v 1的速度垂直MM′进入磁场运动半个圆周回到电场)1max 212mv m qEd mEdy qB qB m B q∆=== Δy max ＝0.04m ，Δy max 小于磁场宽度D ，所以不管粒子的水平射入速度是多少，粒子都不会从边界NN′射出磁场．若粒子速度较小，周期性运动的轨迹如下图所示：粒子要从M′点射出边界有两种情况， 第一种情况： L ＝n(2v 0t ＋2Rsinα)＋v 0t把2md t qE =、R ＝mv qB 、v 1＝vsinα、12qEd v m＝ 代入解得 0221221L qE n E v n md n B=-⋅++v 0＝ 4.00.821n n -⎛⎫⎪+⎝⎭×105m/s(其中n ＝0、1、2、3、4)第二种情况：L ＝n(2v 0t ＋2Rsinα)＋v 0t ＋2Rsinα 把2md t qE =、R ＝mv qB 、v 1＝vsinα、12qEd v m＝代入解得02(1)21221L qE n E v n md n B+=-⋅++v 0＝ 3.20.821n n -⎛⎫⎪+⎝⎭×105m/s(其中n ＝0、1、2、3)．2．如图所示，荧光屏MN 与x 轴垂直放置，荧光屏所在位置的横坐标x 0=60cm ，在第一象限y 轴和MN 之间存在沿y 轴负方向的匀强电场，电场强度E =1.6×105N/C ，在第二象限有半径R =5cm 的圆形磁场，磁感应强度B =0.8T ，方向垂直xOy 平面向外．磁场的边界和x 轴相切于P 点．在P 点有一个粒子源，可以向x 轴上方180°范围内的各个方向发射比荷为qm=1.0×108C/kg 的带正电的粒子，已知粒子的发射速率v 0=4.0×106m/s ．不考虑粒子的重力、粒子间的相互作用．求：（1）带电粒子在磁场中运动的轨迹半径； （2）粒子从y 轴正半轴上射入电场的纵坐标范围； （3）带电粒子打到荧光屏上的位置与Q 点的最远距离． 【答案】（1）5cm ；（2）0≤y≤10cm ；（3）9cm 【解析】 【详解】（1）带电粒子进入磁场受到洛伦兹力的作用做圆周运动，由洛伦兹力提供向心力得：qvB =m 2v r解得：r =20510mv Bq-=⨯m=5cm （2）由（1）问可知r =R ，取任意方向进入磁场的粒子，画出粒子的运动轨迹如图所示：由几何关系可知四边形PO′FO 1为菱形，所以FO 1∥O′P ，又O′P 垂直于x 轴，粒子出射的速度方向与轨迹半径FO 1垂直，则所有粒子离开磁场时的方向均与x 轴平行，所以粒子从y 轴正半轴上射入电场的纵坐标范围为0≤y ≤10cm （3）假设粒子没有射出电场就打到荧光屏上，有：x 0=v 0t 0 h =2012at a =qE m解得：h =18cm ＞2R =10cm说明粒子离开电场后才打在荧光屏上．设从纵坐标为y 的点进入电场的粒子在电场中沿x 轴方向的位移为x ，则：x =v 0t y =212at 代入数据解得：x 2y设粒子最终到达荧光屏的位置与Q 点的最远距离为H ，粒子射出电场时速度方向与x 轴正方向间的夹角为θ，000tan 2y qE x v m v yv v θ⋅===所以：H =（x 0﹣x ）tan θ=（x 0﹣2y）•2y由数学知识可知，当（x 0﹣2y ）=2y 时，即y =4.5cm 时H 有最大值 所以H max =9cm3．平面直角坐标系的第一象限和第四象限内均存在垂直纸面向里的匀强磁场，磁感应强度大小分别为2B 和B （B 的大小未知），第二象限和第三象限内存在沿﹣y 方向的匀强电场，x 轴上有一点P ，其坐标为（L ，0）。

带电粒子在电场中的运动一、带电粒子在电场中的直线运动1．做直线运动的条件(1)粒子所受合外力F 合＝0，粒子或静止，或做匀速直线运动．(2)粒子所受合外力F 合≠0，且与初速度方向在同一条直线上，带电粒子将做匀加速直线运动或匀减速直线运动．2．用动力学观点分析a ＝qE m ，E ＝U d，v 2－v 02＝2ad . 3．用功能观点分析匀强电场中：W ＝Eqd ＝qU ＝12mv 2－12mv 02 非匀强电场中：W ＝qU ＝E k2－E k1●带电粒子在匀强电场中的直线运动【例1】如图所示，三块平行放置的带电金属薄板A 、B 、C 中央各有一小孔，小孔分别位于O 、M 、P 点．由O 点静止释放的电子恰好能运动到P 点．现将C 板向右平移到P ′点，则由O 点静止释放的电子( )图6A ．运动到P 点返回B ．运动到P 和P ′点之间返回C ．运动到P ′点返回D ．穿过P ′点【答案】A【解析】根据平行板电容器的电容的决定式C ＝ εr S 4πkd 、定义式C ＝Q U和匀强电场的电压与电场强度的关系式U ＝Ed 可得E ＝ 4πkQ εr S，可知将C 板向右平移到P ′点，B 、C 两板间的电场强度不变，由O 点静止释放的电子仍然可以运动到P 点，并且会原路返回，故选项A 正确．【变式1】 两平行金属板相距为d ，电势差为U ，一电子质量为m ，电荷量为e ，从O 点沿垂直于极板的方向射入，最远到达A 点，然后返回，如图所示，OA ＝h ，此电子具有的初动能是( )A.edh U B ．edUh C.eU dh D.eUh d【答案】D【解析】由动能定理得：－e U d h ＝－E k ，所以E k ＝eUh d，故D 正确． 二、带电粒子在交变电场中的直线运动【例2】 匀强电场的电场强度E 随时间t 变化的图象如图所示．当t ＝0时，在此匀强电场中由静止释放一个带电粒子(带正电)，设带电粒子只受电场力的作用，则下列说法中正确的是( )A ．带电粒子将始终向同一个方向运动B ．2 s 末带电粒子回到原出发点C ．3 s 末带电粒子的速度不为零D ．0～3 s 内，电场力做的总功为零【答案】D【解析】由牛顿第二定律可知带电粒子在第1 s 内的加速度和第2 s 内的加速度的关系，因此粒子将先加速1 s 再减速0.5 s ，速度为零，接下来的0.5 s 将反向加速……，v －t 图象如图所示，根据图象可知选项A 错误；由图象可知前2 s 内的位移为负，故选项B 错误；由图象可知3 s 末带电粒子的速度为零，故选项C 错误；由动能定理结合图象可知0～3 s 内，电场力做的总功为零，故选项D 正确．●带电粒子在电场力和重力作用下的直线运动问题【例3】如图所示，在竖直放置间距为d 的平行板电容器中，存在电场强度为E 的匀强电场．有一质量为m 、电荷量为＋q 的点电荷从两极板正中间处静止释放．重力加速度为g .则点电荷运动到负极板的过程( )A ．加速度大小为a ＝Eq m＋g B ．所需的时间为t ＝dm Eq C ．下降的高度为y ＝d 2D ．电场力所做的功为W ＝Eqd 【答案】B【解析】点电荷受到重力、电场力的作用，所以a ＝(Eq )2＋(mg )2m ，选项A 错误；根据运动独立性，水平方向点电荷的运动时间为t ，则d 2＝12Eq mt 2，解得t ＝md Eq ，选项B 正确；下降高度y ＝12gt 2＝mgd 2Eq，选项C 错误；电场力做功W ＝Eqd 2，选项D 错误． 【例4】如图所示，一带电液滴在重力和匀强电场对它的作用力作用下，从静止开始由b 沿直线运动到d ，且bd 与竖直方向所夹的锐角为45°，则下列结论不正确的是( )A ．此液滴带负电B ．液滴的加速度大小为2gC ．合力对液滴做的总功等于零D ．液滴的电势能减少【答案】C【解析】带电液滴由静止开始沿bd 做直线运动，所受的合力方向必定沿bd 直线，液滴受力情况如图所示，电场力方向水平向右，与电场方向相反，所以此液滴带负电，故选项A 正确；由图知液滴所受的合力F ＝2mg ，其加速度为a ＝F m ＝2g ，故选项B 正确；因为合力的方向与运动的方向相同，故合力对液滴做正功，故选项C 错误；由于电场力所做的功W 电＝Eqx bd sin 45°>0，故电场力对液滴做正功，液滴的电势能减少，故选项D 正确．三、带电粒子在电场中的偏转1．两个结论(1)不同的带电粒子从静止开始经过同一电场加速后再从同一偏转电场射出时，偏移量和偏转角总是相同的．证明：由qU 0＝12mv 02 y ＝12at 2＝12·qU 1md ·(l v 0)2 tan θ＝qU 1l mdv 02得：y ＝U 1l 24U 0d ，tan θ＝U 1l 2U 0d(2)粒子经电场偏转后，合速度的反向延长线与初速度延长线的交点O 为粒子水平位移的中点，即O 到偏转电场边缘的距离为l 2. 2．功能关系当讨论带电粒子的末速度v 时也可以从能量的角度进行求解：qU y ＝12mv 2－12mv 02，其中U y ＝U dy ，指初、末位置间的电势差．【例5】 质谱仪可对离子进行分析．如图所示，在真空状态下，脉冲阀P 喷出微量气体，经激光照射产生电荷量为q 、质量为m 的正离子，自a 板小孔进入a 、b 间的加速电场，从b 板小孔射出，沿中线方向进入M 、N 板间的偏转控制区，到达探测器(可上下移动)．已知a 、b 板间距为d ，极板M 、N 的长度和间距均为L ，a 、b 间的电压为U 1，M 、N 间的电压为U 2.不计离子重力及进入a 板时的初速度．求：(1)离子从b 板小孔射出时的速度大小；(2)离子自a 板小孔进入加速电场至离子到达探测器的全部飞行时间；(3)为保证离子不打在极板上，U 2与U 1应满足的关系．【答案】 (1)2qU 1m (2)(2d ＋L )m 2qU 1(3) U 2＜2U 1 【解析】(1)由动能定理qU 1＝12mv 2，得v ＝2qU 1m (2)离子在a 、b 间的加速度a 1＝qU 1md 在a 、b 间运动的时间t 1＝v a 1＝2m qU 1·d 在MN 间运动的时间：t 2＝Lv ＝L m 2qU 1离子到达探测器的时间：t ＝t 1＋t 2＝(2d ＋L )m 2qU 1； (3)在MN 间侧移：y ＝12a 2t 22＝qU 2L 22mLv 2＝U 2L 4U 1由y ＜L2，得 U 2＜2U 1. 【变式2】 如图所示，电荷量之比为q A ∶q B ＝1∶3的带电粒子A 、B 以相同的速度v 0从同一点出发，沿着跟电场强度垂直的方向射入平行板电容器中，分别打在C 、D 点，若OC ＝CD ，忽略粒子重力的影响，则下列说法不正确的是( )A ．A 和B 在电场中运动的时间之比为1∶2B ．A 和B 运动的加速度大小之比为4∶1C ．A 和B 的质量之比为1∶12D ．A 和B 的位移大小之比为1∶1【答案】D【解析】粒子A 和B 在匀强电场中做类平抛运动，水平方向由x ＝v 0t 及OC ＝CD 得，t A ∶t B ＝1∶2；竖直方向由h ＝12at 2得a ＝2h t 2，它们沿竖直方向运动的加速度大小之比为a A ∶a B ＝4∶1；根据a ＝qE m 得m ＝qE a ，故m A m B ＝112，A 和B 的位移大小不相等，故选项A 、B 、C 正确，D 错误．【变式3】 如图所示，喷墨打印机中的墨滴在进入偏转电场之前会带上一定量的电荷，在电场的作用下带电荷的墨滴发生偏转到达纸上．已知两偏转极板长度L ＝1.5×10－2 m ，两极板间电场强度E ＝1.2×106 N/C ，墨滴的质量m ＝1.0×10－13 kg ，电荷量q ＝1.0×10－16 C ，墨滴在进入电场前的速度v 0＝15 m/s ，方向与两极板平行．不计空气阻力和墨滴重力，假设偏转电场只局限在平行极板内部，忽略边缘电场的影响．(1)判断墨滴带正电荷还是负电荷？(2)求墨滴在两极板之间运动的时间；(3)求墨滴离开电场时在竖直方向上的位移大小y .【答案】(1)负电荷 (2)1.0×10－3 s (3)6.0×10－4 m【解析】(1)负电荷．(2)墨滴在水平方向做匀速直线运动，那么墨滴在两板之间运动的时间t ＝L v 0.代入数据可得：t ＝1.0×10－3 s(3)离开电场前墨滴在竖直方向做初速度为零的匀加速直线运动，a ＝Eq m代入数据可得：a ＝1.2×103 m/s 2离开偏转电场时在竖直方向的位移y ＝12at 2 代入数据可得：y ＝6.0×10－4 m.。

第1章静电场第08节 带电粒子在电场中的运动[知能准备]1．利用电场来改变或控制带电粒子的运动，最简单情况有两种，利用电场使带电粒子________；利用电场使带电粒子________．2．示波器：示波器的核心部件是_____________，示波管由电子枪、_____________和荧光屏组成，管内抽成真空．[同步导学]1．带电粒子的加速(1)动力学分析：带电粒子沿与电场线平行方向进入电场，受到的电场力与运动方向在同一直线上，做加(减)速直线运动，如果是匀强电场，则做匀加(减)速运动．(2)功能关系分析：粒子只受电场力作用，动能变化量等于电势能的变化量．221qU mv =(初速度为零)；2022121qU mv mv -= 此式适用于一切电场． 2．带电粒子的偏转(1)动力学分析：带电粒子以速度v 0垂直于电场线方向飞入两带电平行板产生的匀强电场中，受到恒定的与初速度方向成900角的电场力作用而做匀变速曲线运动 (类平抛运动)．(2)运动的分析方法(看成类平抛运动)：①沿初速度方向做速度为v 0的匀速直线运动．②沿电场力方向做初速度为零的匀加速直线运动．例1如图1—8—1所示，两板间电势差为U ，相距为d ，板长为L ．—正离子q 以平行于极板的速度v 0射入电场中，在电场中受到电场力而发生偏转，则电荷的偏转距离y 和偏转角θ为多少?解析：电荷在竖直方向做匀加速直线运动，受到的力F ＝Eq ＝Uq/d由牛顿第二定律，加速度a = F/m = Uq/md水平方向做匀速运动，由L = v 0t 得t = L/ v 0由运动学公式221at s =可得： U dmv qL L md Uq y 202202)v (21=⋅= 带电离子在离开电场时，竖直方向的分速度：v ⊥dmv qUL at 0==离子离开偏转电场时的偏转角度θ可由下式确定：d mv qUL v v 200Ítan ==θ 电荷射出电场时的速度的反向延长线交两板中心水平线上的位置确定：如图所示，设交点P 到右端Q 的距离为x ，则由几何关系得：x y /tan =θ21/2/tan 20202===∴dmv qLU d mv U qL y x θ 点评：电荷好像是从水平线OQ 中点沿直线射出一样，注意此结论在处理问题时应用很方便．3．示波管的原理(1)构造及功能如图l —8—2所示①电子枪：发射并加速电子．②偏转电极YY ，：使电子束竖直偏转(加信号电压) XX ，：使电子束水平偏转(加扫描电压)．③荧光屏．(2)工作原理(如图1—8—2所示)偏转电极XX ，和YY ，不加电压，电子打到屏幕中心；若电压只加XX ，，只有X 方向偏；若电压只加YY ，，只有y 方向偏；若XX ，加扫描电压，YY ，加信号电压，屏上会出现随信号而变化的图象．4．在带电粒子的加速或偏转的问题中，何时考虑粒子的重力?何时不计重力?一般来说：(1)基本粒子：如电子、质子、α粒子、离子等除有特别说明或有明确暗示以外，一般都不考虑重力(但不忽略质量)．(2)带电颗粒：如液滴、油滴、尘埃、小球等，除有特别说明或有明显暗示以外，一般都不能忽略重力．5．易错易混点带电粒子在电场中发生偏转，—定要区分开位移的方向与速度的方向，它们各自偏角的正切分别为： x y =αtan ，xy v v =βtan ，切不可混淆 6．带电粒子在电场中的运动(1)带电粒子在电场中的运动由粒子的初始状态和受力情况决定．在非匀强电场中，带电粒子受到的电场力是变力，解决这类问题可以用动能定理求解．在匀强电场中，带电粒子受到的是恒力，若带电粒子初速度为零或初速度方向平行于电场方向，带电粒子将做匀变速直线运动；若带电粒子初速度方向垂直于电场方向，带电粒子做类平抛运动，根据运动规律求解，(2)带电小球、带电微粒(重力不能忽略)在匀强电场中运动，由于带电小球、带电微粒可视为质点，同时受到重力和电场力的作用，其运动情况由重力和电场力共同决定．又因为重力和电场力都是恒力，其做功特点一样，常将带电质点的运动环境想象成一等效场，等效场的大小和方向由重力场和电场共同决定．例2两平行金属板相距为d ，电势差为U ，一电子质量为m ，电荷量为e ，从O 点沿垂直于极板的方向射出，最远到达A 点，然后返回，如图1—8—3所示，OA ＝h ，此电子具有的初动能是 ( )A ．U edhB ．edUhC ．dh eUD ．d eUh 解析：电子从O 点到A 点，因受电场力作用，速度逐渐减小，根据题意和图示可知，电子仅受电场力，由能量关系：OA eU mv =2021，又E ＝U ／d ，h dU Eh U OA ==，所以deUh mv =2021 . 故D 正确． 点评：应用电场力做功与电势差的关系，结合动能定理即可解答本题．例3一束质量为m 、电荷量为q 的带电粒子以平行于两极板的速度v 0进入匀强电场，如图1—8—4所示．如果两极板间电压为U ，两极板间的距离为d 、板长为L ．设粒子束不会击中极板，则粒子从进入电场到飞出极板时电势能的变化量为 ．(粒子的重力忽略不计)分析：带电粒子在水平方向做匀速直线运动，在竖直方向做匀加速运动．电场力做功导致电势能的改变．解析：水平方向匀速，则运动时间t ＝L/ v 0 ①竖直方向加速，则侧移221at y =② 且dmqU a = ③ 图1—8—4由①②③得2022mdv qUL y = 则电场力做功20222220222v md L U q mdv qUL d U q y qE W =⋅⋅=⋅= 由功能原理得电势能减少了2022222v md L U q 例4如图1—8－5所示，离子发生器发射出一束质量为m ，电荷量为q 的离子，从静止经加速电压U 1加速后，获得速度0v ，并沿垂直于电场线方向射入两平行板中央，受偏转电压U 2作用后，以速度v 离开电场，已知平行板长为l ，两板间距离为d ，求：①0v 的大小；②离子在偏转电场中运动时间t ；③离子在偏转电场中受到的电场力的大小F ；④离子在偏转电场中的加速度；⑤离子在离开偏转电场时的横向速度y v ；⑥离子在离开偏转电场时的速度v 的大小；⑦离子在离开偏转电场时的横向偏移量y ；⑧离子离开偏转电场时的偏转角θ的正切值tgθ解析：①不管加速电场是不是匀强电场，W ＝qU 都适用，所以由动能定理得：0121mv qU = mqU v 20=∴ ②由于偏转电场是匀强电场，所以离子的运动类似平抛运动．即：水平方向为速度为v 0的匀速直线运动，竖直方向为初速度为零的匀加速直线运动．∴在水平方向102qU m l v l t == ③d U E 2=F =qE =.d qU 2 ④mdqU m F a 2== ⑤.mU q d l U qU m l md qU at v y 121222=•== 图1—8－5⑥1242222212220U md U ql U qd v v v y +=+=⑦1221222422121dU U l qU m l md qU at y =•==（和带电粒子q 、m 无关，只取决于加速电场和偏转电场）解题的一般步骤是：(1)根据题目描述的物理现象和物理过程以及要回答问题，确定出研究对象和过程．并选择出“某个状态”和反映该状态的某些“参量”，写出这些参量间的关系式．(2)依据题目所给的条件，选用有关的物理规律，列出方程或方程组，运用数学工具，对参量间的函数关系进行逻辑推理，得出有关的计算表达式．(3)对表达式中的已知量、未知量进行演绎、讨论，得出正确的结果．[同步检测]1．如图l —8—6所示，电子由静止开始从A 板向B 板运动，当到达B 板时速度为v ，保持两板间电压不变．则 ( )A ．当增大两板间距离时，v 也增大B ．当减小两板间距离时，v 增大C ．当改变两板间距离时，v 不变D ．当增大两板间距离时，电子在两板间运动的时间延长2．如图1—8—7所示，两极板与电源相连接，电子从负极板边缘垂直电场方向射入匀强电场，且恰好从正极板边缘飞出，现在使电子入射速度变为原来的两倍，而电子仍从原位置射入，且仍从正极板边缘飞出，则两极板的间距应变为原来的( )A ．2倍B ．4倍C ．0.5倍D ．0.25倍3．电子从负极板的边缘垂直进入匀强电场，恰好从正极板边缘飞出，如图1—8—8所示，现在保持两极板间的电压不变，使两极板间的距离变为原来的2倍，电子的入射方向及位臀不变，且要电子仍从正极板边缘飞出，则电子入射的初速度大小应为原来的（ ）A ．22B ．21 C ．2 D ．2 4．下列带电粒子经过电压为U 的电压加速后，如果它们的初速度均为0，则获得速度图1—8－6图1—8－7图1—8－8最大的粒子是( )A．质子B．氚核C．氦核D．钠离子Na＋5．真空中有一束电子流，以速度v、沿着跟电场强度方向垂直．自O点进入匀强电场，如图1—8—9所示，若以O为坐标原点，x轴垂直于电场方向，y轴平行于电场方向，在x 轴上取OA＝AB＝BC，分别自A、B、C点作与y轴平行的线跟电子流的径迹交于M、N、P三点，那么：(1)电子流经M，N、P三点时，沿x轴方向的分速度之比为．(2)沿y轴的分速度之比为．(3)电子流每经过相等时间的动能增量之比为．6．如图1—8—10所示，—电子具有100 eV的动能．从A点垂直于电场线飞入匀强电场中，当从D点飞出电场时，速度方向跟电场强度方向成1 500角．则A、B两点之间的电势差U AB＝V．7．静止在太空中的飞行器上有一种装置，它利用电场加速带电粒子形成向外发射的高速电子流，从而对飞行器产生反冲力，使其获得加速度．已知飞行器质量为M，发射的是2价氧离子．发射离子的功率恒为P，加速的电压为U，每个氧离子的质量为m．单位电荷的电荷量为e．不计发射氧离子后飞行器质量的变化，求：(1)射出的氧离子速度．(2)每秒钟射出的氧离子数．(离子速度远大于飞行器的速度，分析时可认为飞行器始终静止不动)8．如图1—8—12所示，一个电子(质量为m)电荷量为e，以初速度v0沿着匀强电场的电场线方向飞入匀强电场，已知匀强电场的场强大小为E，不计重力，问：(1)电子在电场中运动的加速度．(2)电子进入电场的最大距离．(3)电子进入电场最大距离的一半时的动能．图1—8－9图1—8—10 图1—8—129．如图1—8—13所示，A 、B 为两块足够大的平行金属板，两板间距离为d ，接在电压为U 的电源上．在A 板上的中央P 点处放置一个电子放射源，可以向各个方向释放电子．设电子的质量m 、电荷量为e ，射出的初速度为v ．求电子打在B 板上区域的面积．10. 如图1—8—1 4所示一质量为m ，带电荷量为+q 的小球从距地面高h 处以一定初速度水平抛出，在距抛出点水平距离l 处，有一根管口比小球直径略大的竖直细管，管上口距地面h/2，为使小球能无碰撞地通过管子，可在管子上方的整个区域里加一个场强方向水平向左的匀强电场，求：(1)小球的初速度v 0.(2)电场强度E 的大小．(3)小球落地时的动能E k ．[综合评价]1．一束带电粒子以相同的速率从同一位置，垂直于电场方向飞入匀强电场中，所有粒子的运动轨迹都是一样的，这说明所有粒子图1—8—13 图1—8—14( )A ．都具有相同的质量B ．都具有相同的电荷量C ．电荷量与质量之比都相同D ．都是同位素2．有三个质量相等的小球，分别带正电、负电和不带电，以相同的水平速度由P 点射入水平放置的平行金属板间，它们分别落在下板的A 、B 、C 三处，已知两金属板的上板带负电荷，下板接地，如图1—8—15所示，下列判断正确的是 ( )A 、落在A 、B 、C 三处的小球分别是带正电、不带电和带负电的B 、三小球在该电场中的加速度大小关系是a A ＜a B ＜a CC 、三小球从进入电场至落到下板所用的时间相等D 、三小球到达下板时动能的大小关系是E KC ＜E KB ＜E KA3．如图1—8—16所示，一个带负电的油滴以初速v 0从P 点倾斜向上进入水平方向的匀强电场中，若油滴达最高点时速度大小仍为v 0，则油滴最高点的位置 ( )A 、P 点的左上方B 、P 点的右上方C 、P 点的正上方D 、上述情况都可能4. 一个不计重力的带电微粒，进入匀强电场没有发生偏转，则该微粒的( )A. 运动速度必然增大 B ．运动速度必然减小C. 运动速度可能不变 D ．运动加速度肯定不为零5. 氘核(电荷量为+e ，质量为2m)和氚核(电荷量为+e 、质量为3m)经相同电压加速后，垂直偏转电场方向进入同一匀强电场．飞出电场时，运动方向的偏转角的正切值之比为（不计原子核所受的重力） ( )A ．1：2B ．2：1C ．1：1D ．1：46． 如图1－8－17所示，从静止出发的电子经加速电场加速后，进入偏转电场．若加速电压为U 1、偏转电压为U 2，要使电子在电场中的偏移距离y 增大为原来的2倍(在保证电子不会打到极板上的前提下)，可选用的方法有 ( )A ．使U 1减小为原来的1/2B ．使U 2增大为原来的2倍C ．使偏转电场极板长度增大为原来的2倍 图1—8—15 图1—8—16图1－8－17D ．使偏转电场极板的间距减小为原来的1/27．如图1－8－18所示是某示波管的示意图，如果在水平放置的偏转电极上加一个电压，则电子束将被偏转．每单位电压引起的偏转距离叫示波管的灵敏度，下面这些措施中对提高示波管的灵敏度有用的是 ( )A ．尽可能把偏转极板L 做得长一点B ．尽可能把偏转极板L 做得短一点C ．尽可能把偏转极板间的距离d 做得小一点D ．将电子枪的加速电压提高 8．一个初动能为E k 的电子，垂直电场线飞入平行板电容器中，飞出电容器的动能为2E k ，如果此电子的初速度增至原来的2倍，则它飞出电容器的动能变为( )A ．4E kB ．8E kC ．4.5E kD ．4.25E k9.在匀强电场中，同一条电场线上有A 、B 两点，有两个带电粒子先后由静止从A 点出发并通过B 点．若两粒子的质量之比为2：1，电荷量之比为4：1，忽略它们所受重力，则它们由A 点运动到B 点所用时间之比为( )A.1：2 B ．2： 1 C ．1：2 D ．2：110. 电子所带电荷量最早是由美国科学家密立根通过油滴实验测出的．油滴实验的原理如图1－8－19所示，两块水平放置的平行金属板与电源连接，上、下板分别带正、负电荷．油滴从喷雾器喷出后，由于摩擦而带电，油滴进入上板中央小孔后落到匀强电场中，通过显微镜可以观察到油滴的运动情况．两金属板间的距离为d ，忽略空气对油滴的浮力和阻力．(1)调节两金属板间的电势u ，当u=U 0时，使得某个质量为m 1的油滴恰好做匀速运动．该油滴所带电荷量q 为多少?(2)若油滴进入电场时的速度可以忽略，当两金属板间的电势差u=U 时，观察到某个质量为m 2的油滴进入电场后做匀加速运动，经过时间t 运动到下极板，求此油滴所带电荷量Q.11．图1—8—20是静电分选器的原理示意图，将磷酸盐和石英的混合颗粒由传送带送至两个竖直的带电平行板上方，颗粒经漏斗从电场区域中央处开始下落，经分选后的颗粒分别装入A 、B 桶中．混合颗粒离开漏斗进入电场时磷酸盐颗粒带正电，石英颗粒带图1－8－18图1－8－19图1－8－20负电，所有颗粒所带的电荷量与质量之比均为10-5C ／kg ．若已知两板间的距离为10 cm ，两板的竖直高度为50 cm ．设颗粒进入电场时的速度为零，颗粒间相互作用不计．如果要求两种颗粒离开两极板间的电场区域时有最大的偏转量且又恰好不接触到极板．(1)两极板间所加的电压应多大?(2)若带电平行板的下端距A 、B 桶底的高度H=1.3m ，求颗粒落至桶底时速度的大小．第八节 带电粒子在电场中的运动知能准备答案：1.加速、偏转 2.示波管、偏转电板同步检测答案：1.CD 2.C 3.B 4.A 5.111 123 135 6.300V 7.(1)2m eU (2)eU P 2 8.(1)meE (2)eE mv 220 (3)420mv 9.eU d mv 222π 10.(1)h q l v 20= (2)E=qh mgl 2 (3)mgh E k =综合评估答案：1.C 2.AB 3.A 4.D 5.C 6.ABD 7.AC 8.D 9.A 10.(1)01U gd m q = (2))2(22t d g U d m Q -=11.(1)1×104V (2)1.36m/s。

带电粒子在电场中的活动 【1 】 1.如图所示,A 处有一个静止不动的带电体Q,若在c 处有初速度为零的质子和α粒子,在电场力感化下由c 点向d 点活动,已知质子到达d 时速度为v1,α粒子到达d 时速度为v2,那么v1.v2等于：（）A. :1B.2∶1C.2∶1D.1∶22.如图所示,一电子沿等量异种电荷的中垂线由 A→O→B 匀速活动,电子重力不计,则电子除受电场力外,所受的另一个力的大小和偏向变更情形是：（ ）A ．先变大后变小,偏向程度向左B ．先变大后变小,偏向程度向右C ．先变小后变大,偏向程度向左D ．先变小后变大,偏向程度向右3.让. . 的混杂物沿着与电场垂直的偏向进入统一有界匀强电场偏转, 要使它们的偏转角雷同,则这些粒子必须具有雷同的( )4.如图所示,有三个质量相等,分离带正电,负电和不带电的小球,从上.下带电平行金属板间的P 点.以雷同速度垂直电场偏向射入电场,它们分离落到 A.B.C 三点,则 ( )A.A 带正电.B 不带电.C 带负电B.三小球在电场中活动时光相等C.在电场中加快度的关系是aC>aB>aAD.到达正极板时动能关系EA>EB>EC5．如图所示,实线为不知偏向的三条电场线,从电场中M 点以雷同速度垂直于电场线偏向飞出 a.b 两个带电粒子,活动轨迹如图中虚线所示,不计粒子重力及粒子之间的库仑力,则（）A ．a 必定带正电,b 必定带负电B ．a 的速度将减小,b 的速度将增长C ．a 的加快度将减小,b 的加快度将增长D ．两个粒子的动能,一个增长一个减小2H 11H 21H 316．空间某区域内消失着电场,电场线在竖直平面上的散布如图所示,一个质量为m.电荷量为q 的小球在该电场中活动,小球经由A 点时的速度大小为v1,偏向程度向右,活动至B 点时的速度大小为v2,活动偏向与程度偏向之间的夹角为α,A.B 两点之间的高度差与程度距离均为H,则以下断定中准确的是（ ）A ．若v2>v1,则电场力必定做正功B ．A.B 两点间的电势差2221()2m U v v q =-C ．小球活动到B 点时所受重力的瞬时功率2P mgv =D ．小球由A 点活动到B 点,电场力做的功22211122W mv mv mgH =-- 7.如图所示的真空管中,质量为m,电量为e 的电子从灯丝Ｆ发出,经由电压Ｕ１加快后沿中间线射入相距为d 的两平行金属板Ｂ.Ｃ间的匀强电场中,经由过程电场后打到荧光屏上,设Ｂ.Ｃ间电压为Ｕ２,Ｂ.Ｃ板长为L1,平行金属板右端到荧光屏的距离为L ２,求：（1）电子分开匀强电场时的速度与进入时速度间的夹角．（2）电子打到荧光屏上的地位偏离屏中间距离．8. 在真空中消失空间规模足够大的.程度向右的匀强电场．若将一个质量为m.带正电电量q 的小球在此电场中由静止释放,小球将沿与竖直偏向夹角为︒37的直线活动.现将该小球从电场中某点以初速度0v 竖直向上抛出,求活动进程中（取8.037cos ,6.037sin =︒=︒）（1）小球受到的电场力的大小及偏向;（2）小球活动的抛出点至最高点之间的电势差U ．带电粒子在电场中的活动答案7.解析:电子在真空管中的活动过火为三段,从Ｆ发出在电压Ｕ１感化下的加快活动;进入平行金属板Ｂ.Ｃ间的匀强电场中做类平抛活动;飞离匀强电场到荧光屏间的匀速直线活动．⑴设电子经电压Ｕ１加快后的速度为v1,依据动能定理有：21121mv eU = 电子进入Ｂ.Ｃ间的匀强电场中,在程度偏向以v1的速度做匀速直线活动,竖直偏向受电场力的感化做初速度为零的加快活动,其加快度为：dm eU m eE a 2==电子经由过程匀强电场的时光11v l t =电子分开匀强电场时竖直偏向的速度vy 为：112mdv l eUat v y ==电子分开电场时速度v2与进入电场时的速度v1夹角为α（如图５）则dU l U mdv l eU v v tg y112211212===α∴dU l U arctg 1122=α⑵电子经由过程匀强电场时偏离中间线的位移dU l U v l dm eU at y 1212212122142121=•== 电子分开电场后,做匀速直线活动射到荧光屏上,竖直偏向的位移d U l l U tg l y 1212222==α∴电子打到荧光屏上时,偏离中间线的距离为)2(22111221l l d U l U y y y +=+=8.解析：（1）依据题设前提,电场力大小mg mg F e 4337tan =︒=①电场力的偏向向右（2）小球沿竖直偏向做初速为0v 的匀减速活动,到最高点的时光为t ,则：图 ５00=-=gt v v ygv t 0=② 沿程度偏向做初速度为0的匀加快活动,加快度为x a g m F a e x 43==③ 此进程小球沿电场偏向位移为：gv t a s x x 8321202==④ 小球上升到最高点的进程中,电场力做功为： 20329mv S F qU W x e === q mv U 32920=⑤。

带电粒子在电场运动规律透析一、带电粒子在电场中的加速1运动状态的分析：带电粒子沿与电场线平行的方向进入匀强电场，受到的电场力与运动方向在同一直线上，做加（减）速直线运动。

2用功能观点分析：电场力对带电粒子动能的增量。

2022121mv mv qU -= 说明：①此法不仅适用于匀强电场，也适用于非匀强电场。

②对匀强电场，也可直接应用运动学公式和牛顿第二定律典型例题例1:1:如图所示，两平行金属板竖直放置，如图所示，两平行金属板竖直放置，左极板接地，中间有小孔。

右极板电势随时间变化的规律如图所示。

电子原来静止在左极板小孔处。

（不计重力作用）下列说法中正确的是法中正确的是A.A.从从t=0时刻释放电子，电子将始终向右运动，直到打到右极板上B.B.从从t=0时刻释放电子，电子可能在两板间振动C.C.从从t=T /4时刻释放电子，电子可能在两板间振动，也可能打到右极板上D.D.从从t=3T /8时刻释放电子，电子必将打到左极板上解析:从t=0时刻释放电子，如果两板间距离足够大，电子将向右先匀加速T /2，接着匀减速T /2，速度减小到零后，又开始向右匀加速T /2，接着匀减速T /2直到打在右极板上。

……直到打在右极板上。

电子不可能向左运动；电子不可能向左运动；电子不可能向左运动；如果两板间距离不够大，电子如果两板间距离不够大，电子也始终向右运动，直到打到右极板上。

从t=T /4时刻释放电子，如果两板间距离足够大，电子将向右先匀加速T /4，接着匀减速T /4，速度减小到零后，改为向左先匀加速T /4，接着匀减速T /4。

即在两板间振动；如果两板间距离不够大，则电子在第一次向右运动过程中就有可能打在右极板上。

子在第一次向右运动过程中就有可能打在右极板上。

从从t=3T /8时刻释放电子，时刻释放电子，如如果两板间距离不够大，电子将在第一次向右运动过程中就打在右极板上；如果第一次向右运动没有打在右极板上，那就一定会在第一次向左运动过程中打在左极板上。

专题: 带电粒子在匀强电场中的运动典型题注意：带电粒子是否考虑重力要依据情况而定（1）基本粒子：如电子、质子、 粒子、离子等，除有说明或明确的暗示外，一般都不考虑重力（但不能忽略质量）。

（2）带电颗粒：如液滴、油滴、尘埃、小球等，除有说明或明确的暗示外，一般都不能忽略重力。

一、带电粒子在匀强电场中的加速运动【例1】如图所示，在真空中有一对平行金属板，两板间加以压U 。

在板间靠近正极板附近有一带正电荷q 的带电粒子，它在电场力作用下由开始从正极板向负极板运动，速度为多大？【例2】如图所示，两个极板的正中央各有一小孔，两板间加以电压U ，一带正电荷q 的带电粒子以初速度v 0从左边的小孔射入，并从右边的小孔射出，则射出时速度为多少？二、带电粒子在电场中的偏转（垂直于场射入）⑴运动状态分析：粒子受恒定的电场力，在场中作匀变速曲线运动．⑵处理方法：采用类平抛运动的方法来分析处理——（运动的分解）．02102v tat t 垂直于电场方向匀速运动：x=沿着电场方向作初速为的匀加速：y=两个分运动联系的桥梁：时间相等设粒子带电量为q ，质量为如图6－4－3两平行金属板间的电压为Ｕ，板长为L ，板间距离为d ．则场强UE d ＝，加速度qE qUammd， 通过偏转极板的时间：0L t v 侧移量：y22221242LU qUL at dU mdv 偏加偏转角：0tanat v 202LU qULdU mdv 偏加（U 偏、Ｕ加分别表示加速电场电压和偏转电场电压）带电粒子从极板的中线射入匀强电场，其出射时速度方向的反向延长线交于入射线的中点．所以侧移距离也可表示为： tan 2Ly .粒子可看作是从两板间的中点沿直线射出的 M N q U M N qUv 0 v 图6－4－3【例3】质量为m 、电荷量为q 的带电粒子以初速0v 沿垂直于电场的方向，进入长为l 、间距为d 、电压为U 的平行金属板间的匀强电场中，粒子将做匀变速运动，如图所示，若不计粒子重力，则可求出如下相关量：（1）粒子穿越电场的时间t ：（2）粒子离开电场时的速度v（3）粒子离开电场时的侧移距离y ： （4）粒子离开电场时的偏角ϕ：（5）速度方向的反向延长线必过偏转电场的中点 解：（1）粒子穿越电场的时间t ：粒子在垂直于电场方向以0v v x =做匀速直线运动，t v l 0=，0v l t =； （2）粒子离开电场时的速度v ：粒子沿电场方向做匀加速直线运动，加速度mdqUm qE a ==，粒子离开电场时平行电场方向的分速度0mdv qUl at v y ==，所以20222)(mdv qUl v v v v y x +=+=。

带电粒子在电场中的运动经典例题
带电粒子在电场中的运动是中学物理中的重要知识点，以下是一些经典例题:
1. 一个质量为 m、带电量为 q 的粒子在匀强电场中由 A 点运动到 B 点，电场强度为 E，时间为 t，则粒子在 AB 之间的平均速度为多大？
答案:v 平均 = (E*t)/m
2. 一个带电粒子在电场中从静止开始运动，到达电场极板后速度变为 v，则粒子在电场中的加速度为多大？
答案:a = (F - E*v/m)/qE
3. 一个带电粒子在电场中沿着一条直线运动，电场方向与粒子运动方向垂直，粒子在电场中的加速度为 a，电场强度为 E，则粒子的最大速度为多大？
答案:vmax = sqrt(2*a*E)
4. 一个带电粒子在匀强电场中的运动轨迹为一条抛物线，粒子的质量为 m，带电量为 q，则粒子在电场中的电场力做的功为多大？
答案:W = q*E*t
5. 一个带电粒子在磁场中做圆周运动，磁场强度为 B，粒子的质量为 m，带电量为 q，则粒子在磁场中的半径为多大？
答案:r = m*sqrt(B^2/4*q^2)
6. 一个带电粒子在磁场中沿着一条直线运动，磁场方向与粒子运动方向垂直，粒子在磁场中的加速度为 a，磁场强度为 B，则粒子
的最大速度为多大？
答案:vmax = sqrt(2*a*B)
这些例题都是带电粒子在电场中的运动的典型例子，涉及到运动的描述、加速度的计算、能量守恒、电磁感应等问题，是中学物理中非常重要的知识点。

第十章静电场中的能量微型专题3 带电粒子在电场中的运动（四种题型）一、单选题：1.A、B是一条电场线上的两个点，一带负电的微粒仅在静电力作用下以一定的初速度从A点沿电场线运动到B点，其速度v与时间t的关系图象如图1所示。

则此电场的电场线分布可能是()【解析】从v－t图象可以看出物体的速度逐渐减小，图线的斜率逐渐增大，v－t图线中图线的斜率表示物体的加速度大小，故物体做加速度逐渐增大的减速运动，所以带负电的粒子顺着电场线运动，电场力做负功，速度逐渐减小，且电场线沿粒子运动方向逐渐密集，故选项A正确，选项B、C、D 错误。

【答案】A2.如图所示，两平行的带电金属板水平放置.若在两板中间a点从静止释放一带电微粒，微粒恰好保持静止状态，现将两板绕过a点的轴(垂直于纸面)逆时针旋转45°，再由a点从静止释放一同样的微粒，该微粒将()A.保持静止状态B.向左上方做匀加速运动C.向正下方做匀加速运动D.向左下方做匀加速运动【答案】D【解析】两平行金属板水平放置时，带电微粒静止，有mg＝qE，现将两板绕过a点的轴(垂直于纸面)逆时针旋转45°后，两板间电场强度方向逆时针旋转45°，电场力方向也逆时针旋转45°，但大小不变，此时电场力和重力的合力大小恒定，方向指向左下方，故该微粒将向左下方做匀加速运动，选项D正确.3.如图所示，两极板与电源相连接，电子从负极板边缘沿垂直电场方向射入匀强电场，电子恰好从正极板边缘飞出，现保持负极板不动，正极板在竖直方向移动，并使电子入射速度变为原来的2倍，而电子仍从原位置射入，且仍从正极板边缘飞出，则两极板间距离变为原来的()A.2倍B.4倍C.12D.14【答案】C【解析】电子从负极板边缘垂直电场方向射入匀强电场，做类平抛运动.假设电子的带电荷量为e ，质量为m ，初速度为v ，极板的长度为L ，极板的间距为d ，电场强度为E .由于电子做类平抛运动，所以水平方向有：L ＝vt ，竖直方向有：y ＝12at 2＝12·eE m ·(L v )2＝d .因为E ＝U d ，可得：d 2＝eUL 22mv 2，若电子的速度变为原来的两倍，仍从正极板边缘飞出，则由上式可得两极板的间距d 应变为原来的12，故选C.4.一匀强电场的电场强度E 随时间t 变化的图象如图4所示，在该匀强电场中，有一个带负电粒子于t ＝0时刻由静止释放，若带电粒子只受电场力作用，则下列说法中正确的是(假设带电粒子不与板相碰)( )A.带电粒子只向一个方向运动B.0～2 s 内，电场力做功等于0C.4 s 末带电粒子回到原出发点D.2.5～4 s 内，电场力做功等于0 【答案】D【解析】画出带电粒子速度v 随时间t 变化的图象如图所示，v －t 图线与时间轴所围“面积”表示位移，可见带电粒子不是只向一个方向运动，4 s 末带电粒子不能回到原出发点，A 、C 错误；2 s 末速度不为0，可见0～2 s 内电场力做的功不等于0，B 错误；2.5 s 末和4 s 末，速度的大小、方向都相同，则2.5～4 s 内，电场力做功等于0，所以D 正确.5.如图所示，在竖直向上的匀强电场中，一根不可伸长的绝缘细绳的一端系着一个带电小球，另一端固定于O 点，小球在竖直平面内做匀速圆周运动，最高点为a ，最低点为b .不计空气阻力，则下列说法正确的是( )A.小球带负电B.电场力跟重力平衡C.小球在从a 点运动到b 点的过程中，电势能减小D.小球在运动过程中机械能守恒 【答案】B【解析】由于小球在竖直平面内做匀速圆周运动，所以重力与电场力的合力为0，电场力方向竖直向上，小球带正电，A 错，B 对；从a →b ，电场力做负功，电势能增大，C 错；由于有电场力做功，机械能不守恒，D 错.6.如图所示，场强大小为E 、方向竖直向下的匀强电场中有一矩形区域abcd ，水平边ab 长为s ，竖直边ad 长为h .质量均为m 、带电量分别为＋q 和－q 的两粒子，由a 、c 两点先后沿ab 和cd 方向以速率v 0进入矩形区域(两粒子不同时出现在电场中).不计重力，若两粒子轨迹恰好相切，则v 0等于( )A.s 22qEmh B.s 2qE mh C.s 42qEmhD.s 4qE mh【答案】B【解析】根据对称性，两粒子轨迹的切点位于矩形区域abcd 的中心，则在水平方向有12s ＝v 0t ，在竖直方向有12h ＝12·qE m ·t 2，解得v 0＝s2qEmh，故选项B 正确，选项A 、C 、D 错误. 7.如图甲所示，Q 1、Q 2为两个被固定的点电荷，a 、b 、c 三点在它们连线的延长线上，其中Q 1带负电。

带电粒子在电场中的运动(含经典例、习题)速度v从左侧进入金属板间的电场，其电荷量为-e，重力可以忽略不计．求电子在电场中飞行的轨迹及其速度大小．在匀强电场中，带电粒子做类平抛运动，可以将其运动分解为初速度方向的匀速直线运动和电场力方向的初速度为零的匀加速直线运动．根据运动学公式，可以得到带电粒子在电场中的运动轨迹和速度大小．首先，根据电场的定义，可以计算出电场强度E为E=U/d，其中U为电势差，d为板间距离．又因为电子带负电荷，所以电场力方向与电场强度方向相反，即F=qE=(-e)E．由于重力可以忽略不计，所以带电粒子在水平方向上做匀速直线运动，速度大小保持不变，即v_x=v．在竖直方向上，带电粒子受到电场力的作用，做匀加速直线运动，根据运动学公式可以得到其竖直方向上的位移y和速度大小v_y：y=1/2at^2=1/2(-eE/m)t^2v_y=at=-eEt/m带入初速度为v和加速度为-eE/m的运动公式，可以得到带电粒子在电场中的运动轨迹为抛物线，轨迹方程为：y=-1/2(eE/m)x^2+(v^2/2eE)速度大小为：v=√(v_x^2+v_y^2)=√(v^2+2eEU/m)其中，U为A、B间电势差，即所求的值．一、电子在板间的运动一个速度为$v=4.0\times10^7m/s$的电子从两板中央水平射入板间，然后从板间飞出，射到距板右端$L=45cm$、宽$D=20cm$的荧光屏上。

荧光屏中点在两板间的中线上。

不计电子重力，电子质量$m=9.0\times10^{-31}kg$，电荷量$e=1.6\times10^{-19}C$。

要求解：1)电子飞入两板前所经历的加速电场的电压（设从静止加速）；2)为使带电粒子能射到荧光屏的所有位置，两板间所加电压的取值范围。

二、带电粒子在交变电场中的运动带电粒子在交变电场中的运动受到电场力周期性变化的影响，因此其运动性质具有周期性。

研究带电粒子在交变电场中的运动需要分段研究，特别要注意带电粒子进入交变电场的时间及交变电场的周期。

高考物理带电粒子在电场中的运动解题技巧及经典题型及练习题(含答案)一、高考物理精讲专题带电粒子在电场中的运动1．如图所示，光滑绝缘的半圆形轨道ABC 固定在竖直面内，圆心为O ，轨道半径为R ，B 为轨道最低点。

该装置右侧的14圆弧置于水平向右的足够大的匀强电场中。

某一时刻一个带电小球从A 点由静止开始运动，到达B 点时，小球的动能为E 0，进入电场后继续沿轨道运动，到达C 点时小球的电势能减少量为2E 0，试求： （1）小球所受重力和电场力的大小； （2）小球脱离轨道后到达最高点时的动能。

【答案】（1）0E R 02E R（2）8E 0 【解析】 【详解】(1)设带电小球的质量为m ，则从A 到B 根据动能定理有：mgR ＝E 0则小球受到的重力为：mg ＝E R方向竖直向下；由题可知：到达C 点时小球的电势能减少量为2E 0，根据功能关系可知：EqR ＝2E 0则小球受到的电场力为：Eq ＝2E R方向水平向右，小球带正电。

(2)设小球到达C 点时速度为v C ，则从A 到C 根据动能定理有：EqR ＝212C mv ＝2E 0 则C 点速度为：v C 04E m方向竖直向上。

从C 点飞出后，在竖直方向只受重力作用，做匀减速运动到达最高点的时间为：41C v E t g g m== 在水平方向只受电场力作用，做匀加速运动，到达最高点时其速度为：0442E E qE qE v at t m mg m m==== 则在最高点的动能为：2200411(2)822k E E mv m E m===2．如图所示，在空间坐标系x <0区域中有竖直向上的匀强电场E 1，在一、四象限的正方形区域CDEF 内有方向如图所示的正交的匀强电场E 2和匀强磁场B ，已知CD =2L ，OC =L ，E 2 =4E 1。

在负x 轴上有一质量为m 、电量为+q 的金属a 球以速度v 0沿x 轴向右匀速运动，并与静止在坐标原点O 处用绝缘细支柱支撑的（支柱与b 球不粘连、无摩擦）质量为2m 、不带电金属b 球发生弹性碰撞。

习题课：带电粒子在电场中的运动1．平行板电容器内的电场可以看做是匀强电场，其场强与电势差的关系式为E ＝Ud，其电势差与电容的关系式为C ＝QU.2．带电粒子在电场中做直线运动(1)匀速直线运动：此时带电粒子受到的合外力一定等于零，即所受到的电场力与其他力平衡．(2)匀加速直线运动：带电粒子受到的合外力与其初速度方向相同． (3)匀减速直线运动：带电粒子受到的合外力与其初速度方向相反． 3．带电粒子在电场中的偏转(匀强电场) 带电粒子在匀强电场中做类平抛运动，可将粒子的运动分解为初速度方向的匀速直线运动和电场力方向的初速度为零的匀加速直线运动．位移关系：⎩⎪⎨⎪⎧x ＝v 0t y ＝12at2速度关系：⎩⎪⎨⎪⎧v x ＝v 0v y ＝at ，速度的偏转角的正切值tan θ＝v yv x .4．在所讨论的问题中，带电粒子受到的重力远小于电场力，即mg ≪qE ，所以可以忽略重力的影响．若带电粒子所受的重力跟电场力可以比拟，则要考虑重力的影响．总之，是否考虑重力的影响要根据具体的情况而定．5．物体做匀速圆周运动，受到的向心力为F ＝m v 2r (用m 、v 、r 表示)＝mr (2πT)2(用m 、r 、T表示)＝mrω2(用m 、r 、ω表示).一、带电粒子在电场中的直线运动讨论带电粒子在电场中做直线运动(加速或减速)的方法：(1)能量方法——能量守恒定律；(2)功和能方法——动能定理；(3)力和加速度方法——牛顿运动定律、匀变速直线运动公式．图1例1如图1所示，水平放置的A、B两平行板相距h，上板A带正电，现有质量为m、带电荷量为＋q的小球在B板下方距离B板H处，以初速度v0竖直向上运动，从B板小孔进入板间电场．(1)带电小球在板间做何种运动？(2)欲使小球刚好打到A板，A、B间电势差为多少？二、带电粒子在电场中的类平抛运动带电粒子在电场中做类平抛运动涉及带电粒子在电场中加速和偏转的运动规律，利用运动的合成与分解把曲线运动转换为直线运动研究，涉及运动学公式、牛顿运动定律、动能定理、功能关系的综合应用．例2如图2所示，水平放置的两平行金属板，板长为10 cm，两板相距2 cm.一束电子以v0＝4.0×107 m/s的初速度从两板中央水平射入板间，然后从板间飞出射到距板右端L为45 cm、宽D为20 cm的荧光屏上．(不计电子重力，荧光屏中点在两板间的中线上，电子质量m＝9.0×10－31 kg，电荷量e＝1.6×10－19 C)求：(1)电子飞入两板前所经历的加速电场的电压(设从静止加速)；(2)为使带电粒子能射到荧光屏的所有位置，两板间所加电压的取值范围．图2三、带电粒子在交变电场中的运动交变电场作用下粒子所受的电场力发生改变，从而影响粒子的运动性质；由于电场力周期性变化，粒子的运动性质也具有周期性；研究带电粒子在交变电场中的运动需要分段研究，特别注意带电粒子进入交变电场的时间及交变电场的周期．例3带正电的微粒放在电场中，场强的大小和方向随时间变化的规律如图3．带电微粒只在电场力的作用下由静止开始运动，则下列说法中正确的是()A．微粒在0～1 s内的加速度与1 s～2 s内的加速度相同B．微粒将沿着一条直线运动C．微粒做往复运动D．微粒在第1 s内的位移与第3 s内的位移相同图3四、带电粒子在电场中的圆周运动解决带电粒子在电场中的圆周运动问题，关键是分析向心力的来源，指向圆心的力提供向心力，向心力的提供有可能是重力和电场力的合力，也有可能是单独的重力或电场力．有时可以把电场中的圆周运动等效为竖直面内的圆周运动，找出等效“最高点”和“最低点”．例4如图4所示，半径为r的绝缘细圆环的环面固定在水平面上，场强为E的匀强电场与环面平行．一电荷量为＋q、质量为m的小球穿在环上，可沿环做无摩擦的圆周运动，若小球经A点时，速度v A的方向恰与电场垂直，且圆环与小球间沿水平方向无力的作用，求：(1)速度v A的大小；(2)小球运动到与A点关于圆心对称的B点时，对环在水平方向的作用力的大小．图41．(带电粒子在电场中的直线运动)如图5所示，平行板电容器的两个极板与水平地面成一角度，两极板与一直流电源相连．若一带电粒子恰能沿图中虚线水平直线通过电容器，则在此过程中，该粒子( )A ．所受重力与电场力平衡B ．电势能逐渐增加C ．动能逐渐增加D ．做匀变速直线运动 图52．(带电粒子在电场中的类平抛运动)如图6所示，一电子沿x 轴正方向射入电场，在电场中的运动轨迹为OCD ，已知O A ＝A B ，电子过C 、D 两点时竖直方向的分速度为v Cy 和v Dy ；电子在OC 段和OD 段动能的变化量分别为ΔE k1和ΔE k2，则( )A ．v Cy ∶v Dy ＝1∶2B ．v Cy ∶v Dy ＝1∶4C ．ΔE k1∶ΔE k2＝1∶3D ．ΔE k1∶ΔE k2＝1∶43．(带电粒子在交变电场中的运动)如图7甲所示，在间距足够大的平行金属板A 、B 之间有一电子，在A 、B 之间加上按如图乙所示规律变化的电压，在t ＝0时刻电子静止且A 板电势比B 板电势高，则( )A ．电子在A 、B 两板间做往复运动B ．在足够长的时间内，电子一定会碰上A 板C ．当t ＝T2时，电子将回到出发点D ．当t ＝T2时，电子的位移最大4．(带电粒子在电场中的圆周运动)如图8所示，ABCD 为竖直放在场强为E ＝104 N /C 的水平匀强电场中的绝缘光滑轨道，其中轨道的ABC 部分是半径为R ＝0.5 m 的半圆环(B 为半圆弧的中点)，轨道的水平部分与半圆环相切于C 点，D 为水平轨道的一点，而且CD ＝2R ，把一质量m ＝100 g 、带电荷量q ＝10－4 C 的负电小球，放在水平轨道的D 点，由静止释放后，小球在轨道的内侧运动．g ＝10 m/s 2，求： (1)它到达B 点时的速度是多大？(2)它到达B 点时对轨道的压力是多大？5.如图所示，在竖直平面内建立xOy 直角坐标系，Oy 表示竖直向上的方向。

带电粒子在电场中的运动●知识、方法、规律(1)带电粒子在电场中的运动，综合了静电场和力学知识，分析方法和力学的分析方法基本相同：先分析受力情况，再根据初始状态分析粒子的运动性质（平衡、加速或减速，是直线还是曲线，是类平抛运动，还是圆周运动等），然后选用恰当的规律解题。

(2)在对带电粒子进行受力分析时，要注意两点：①正确分析电场力（大小及方向）②是否考虑重力：a．基本粒子：如电子、质子、氘核、氚核、α粒子、离子等，一般都不考虑重力（但并不忽略质量）。

b．带电微粒：如液滴、尘埃、小球等，除有说明或明确的暗示以外，一般都不能忽略重力。

(3) 带电粒子在匀强电场中的加速：用牛顿运动定律和运动学公式分析.或用功能观点分析(4)带电粒子在匀强电场中的偏转：如果带电粒子以初速度v0垂直于场强方向射入匀强电场，不计重力，粒子做类似平抛运动。

分析时，一般采用力学中分析平抛运动的方法：把运动分解为垂直于电场方向上的一个分运动——匀速直线运动：v x=v0，x=v0t；另一个是平行于场强方向的分运动---匀加速运动离子的偏转角根据已知条件的不同，有时采用动能定理或能量转化和守恒定律也很方便。

●例题剖析：一、带电粒子在电场中直线运动1、下列粒子从初速度为零的状态经过加速电压为U的电场之后，哪种粒子的速度最大？（）A a粒子B 氚核C 质子D 钠离子aN2.（16高考四川）中国科学院2015年10月宣布中国将在2020 年开始建造世界上最大的粒子加速器。

加速器是人类揭示物质本源的关键设备，在放射治疗、食品安全、材料科学等方面有广泛应用。

如图所示，某直线加速器由沿轴线分布的一系列金属圆管（漂移管）组成，相邻漂移管分别接在高频脉冲电源的两极。

质子从K点沿轴线进入加速器并依次向右穿过各漂移管，在漂移管内做匀速直线运动，在漂移管间被电场加速，加速电压视为不变。

设质子进入漂移管B时速度为8×106 m/s，进入漂移管E时速度为1×107 m/s，电源频率为1×107 Hz，漂移管间缝隙很小，质子在每个管内运动时间视为电源周期的1/2。

【物理】物理带电粒子在电场中的运动练习题20篇一、高考物理精讲专题带电粒子在电场中的运动1．如图，一带电荷量q =+0.05C 、质量M =lkg 的绝缘平板置于光滑的水平面上，板上靠右端放一可视为质点、质量m =lkg 的不带电小物块，平板与物块间的动摩擦因数μ=0.75．距平板左端L =0.8m 处有一固定弹性挡板，挡板与平板等高，平板撞上挡板后会原速率反弹。

整个空间存在电场强度E =100N/C 的水平向左的匀强电场。

现将物块与平板一起由静止释放，已知重力加速度g =10m/s 2，平板所带电荷量保持不变，整个过程中物块未离开平板。

求：（1）平板第二次与挡板即将碰撞时的速率； （2）平板的最小长度；（3）从释放平板到两者最终停止运动，挡板对平板的总冲量。

【答案】（1）平板第二次与挡板即将碰撞时的速率为1.0m/s;（2）平板的最小长度为0.53m;（3）从释放平板到两者最终停止运动，挡板对平板的总冲量为8.0N•s 【解析】 【详解】（1）两者相对静止，在电场力作用下一起向左加速， 有a =qEm=2.5m/s 2＜μg 故平板M 与物块m 一起匀加速，根据动能定理可得：qEL =12（M +m ）v 21 解得v =2.0m/s平板反弹后，物块加速度大小a 1=mgmμ=7.5m/s 2，向左做匀减速运动平板加速度大小a 2=qE mgmμ+=12.5m/s 2， 平板向右做匀减速运动，设经历时间t 1木板与木块达到共同速度v 1′，向右为正方向。

-v 1+a 1t 1=v 1-a 2t 1解得t 1=0.2s ，v 1'=0.5m/s ，方向向左。

此时平板左端距挡板的距离：x =v 1t 122112a t -=0.15m 此后两者一起向左匀加速，设第二次碰撞时速度为v ，则由动能定理12（M +m ）v 2212-（M +m ）21'v =qEx 1解得v 2=1.0m/s（2）最后平板、小物块静止（左端与挡板接触），此时小物块恰好滑到平板最左端，这时的平板长度最短。
