浅谈变电站综合自动化通讯故障排查方法

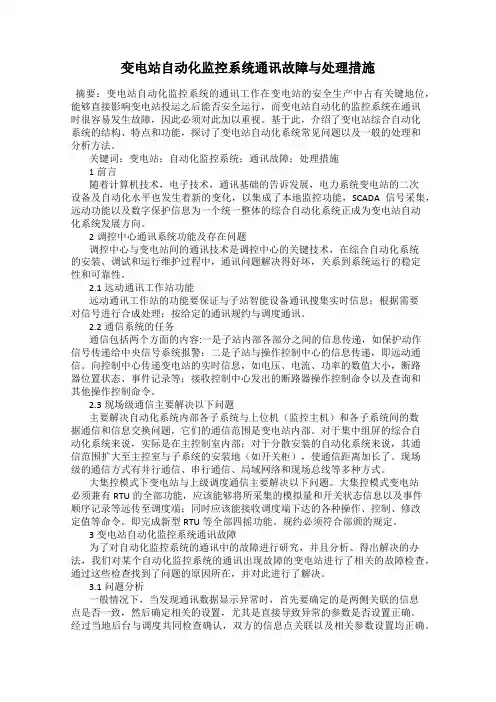

变电站自动化监控系统通讯故障与处理措施摘要：变电站自动化监控系统的通讯工作在变电站的安全生产中占有关键地位，能够直接影响变电站投运之后能否安全运行，而变电站自动化的监控系统在通讯时很容易发生故障，因此必须对此加以重视。

基于此，介绍了变电站综合自动化系统的结构、特点和功能，探讨了变电站自动化系统常见问题以及一般的处理和分析方法。

关键词：变电站；自动化监控系统；通讯故障；处理措施1前言随着计算机技术，电子技术，通讯基础的告诉发展，电力系统变电站的二次设备及自动化水平也发生着新的变化，以集成了本地监控功能，SCADA信号采集，远动功能以及数字保护信息为一个统一整体的综合自动化系统正成为变电站自动化系统发展方向。

2调控中心通讯系统功能及存在问题调控中心与变电站间的通讯技术是调控中心的关键技术，在综合自动化系统的安装、调试和运行维护过程中，通讯问题解决得好坏，关系到系统运行的稳定性和可靠性。

2.1远动通讯工作站功能远动通讯工作站的功能要保证与子站智能设备通讯搜集实时信息；根据需要对信号进行合成处理；按给定的通讯规约与调度通讯。

2.2通信系统的任务通信包括两个方面的内容:一是子站内部各部分之间的信息传递，如保护动作信号传递给中央信号系统报警；二是子站与操作控制中心的信息传递，即远动通信。

向控制中心传递变电站的实时信息，如电压、电流、功率的数值大小，断路器位置状态、事件记录等；接收控制中心发出的断路器操作控制命令以及查询和其他操作控制命令。

2.3现场级通信主要解决以下问题主要解决自动化系统内部各子系统与上位机（监控主机）和各子系统间的数据通信和信息交换问题，它们的通信范围是变电站内部。

对于集中组屏的综合自动化系统来说，实际是在主控制室内部；对于分散安装的自动化系统来说，其通信范围扩大至主控室与子系统的安装地（如开关柜），使通信距离加长了。

现场级的通信方式有并行通信、串行通信、局域网络和现场总线等多种方式。

大集控模式下变电站与上级调度通信主要解决以下问题。

变电站自动化监控系统通信故障与处理措施摘要：随着经济水平和城市化进程的发展，使得社会各界对于电力的需求量越来越大，相应的电力网的体系也越发庞大。

对于电力管理人员来说，只靠人力完成庞大的工作量已经十分困难，变电站自动化监控系统的出现很好地解决了这一问题，但随之又出现了监控系统通信故障的问题。

本文首先对该项系统及其通信方式进行了简单的介绍，并重点论述了通信故障及其处理措施。

关键词：变电站；自动化监控；通讯故障；处理措施引言随着我国电力行业的不断发展，目前许多电力企业对电力系统中的各部分都进行了现代化改造，变电站作为电力运行系统中的关键组成部分也是如此。

变电站自动化监控系统就是变电站管理系统的现代化改造成果，该系统不但能够对变电站的工作状态进行实时的监控，还能起到电力系统管理的功能，有效提高了电力运行的稳定性和安全性。

1变电站自动化监控系统及其通信方式变电站自动化监控系统是一套综合性系统，最早出现在上世纪九十年代。

它是变电站自动化综合系统的一部分，该项系统主要由远动设备、采集设备还有监控中心等组成，是一种以计算机技术为基础，以微机技术为应用，综合了信息传输、设备控制、数据处理、远动等功能的新型多机共享系统[1]。

变电站自动化监控系统通信故障发生的原因主要是由于其信息传输子系统出现了故障，该项子系统主要负责的是监控系统与下属子系统之间的信息传递。

2变电站通信系统概述在变电站中，通信系统具有非常重要的地位和作用。

所有的数据传输取决于通信系统。

一旦通信系统发生故障，将对变电站的正常运行产生很大的影响。

变电站通信系统由多个通信设备组成，包括以下设备：2.1光端机这是一种能够进行光信号传输的终端通信设备。

目前，有两种类型的光终端，一种是模拟的，另一种是数字的。

由于前者抗干扰能力差，在变电站通信系统中应用较少。

后者具有传输距离长、运行环境干扰小、视频无损再生支持等特点，使其在变电站通信系统中得到广泛应用。

例如SDH，光终端具有自愈功能，还可以形成光环网，适用于各种复杂通信网络的构建。

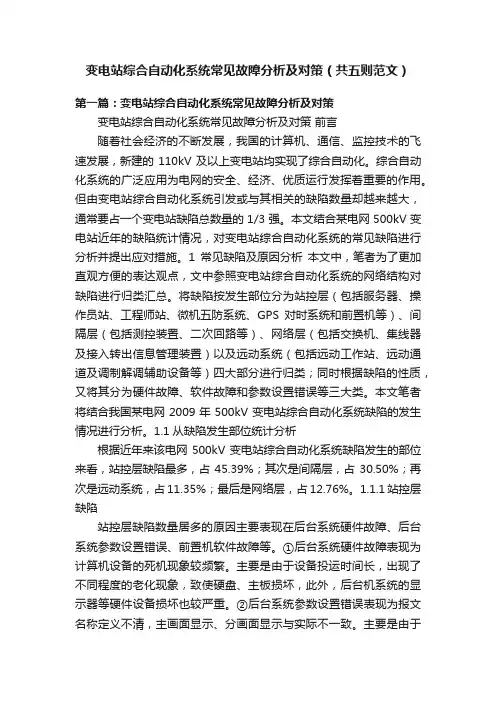

变电站综合自动化系统常见故障分析及对策（共五则范文）第一篇：变电站综合自动化系统常见故障分析及对策变电站综合自动化系统常见故障分析及对策前言随着社会经济的不断发展，我国的计算机、通信、监控技术的飞速发展，新建的110kV及以上变电站均实现了综合自动化。

综合自动化系统的广泛应用为电网的安全、经济、优质运行发挥着重要的作用。

但由变电站综合自动化系统引发或与其相关的缺陷数量却越来越大，通常要占一个变电站缺陷总数量的1/3强。

本文结合某电网500kV变电站近年的缺陷统计情况，对变电站综合自动化系统的常见缺陷进行分析并提出应对措施。

1常见缺陷及原因分析本文中，笔者为了更加直观方便的表达观点，文中参照变电站综合自动化系统的网络结构对缺陷进行归类汇总。

将缺陷按发生部位分为站控层（包括服务器、操作员站、工程师站、微机五防系统、GPS对时系统和前置机等）、间隔层（包括测控装置、二次回路等）、网络层（包括交换机、集线器及接入转出信息管理装置）以及远动系统（包括远动工作站、远动通道及调制解调辅助设备等）四大部分进行归类；同时根据缺陷的性质，又将其分为硬件故障、软件故障和参数设置错误等三大类。

本文笔者将结合我国某电网2009年500kV变电站综合自动化系统缺陷的发生情况进行分析。

1.1从缺陷发生部位统计分析根据近年来该电网500kV变电站综合自动化系统缺陷发生的部位来看，站控层缺陷最多，占45.39%；其次是间隔层，占30.50%；再次是远动系统，占11.35%；最后是网络层，占12.76%。

1.1.1站控层缺陷站控层缺陷数量居多的原因主要表现在后台系统硬件故障、后台系统参数设置错误、前置机软件故障等。

①后台系统硬件故障表现为计算机设备的死机现象较频繁。

主要是由于设备投运时间长，出现了不同程度的老化现象，致使硬盘、主板损坏，此外，后台机系统的显示器等硬件设备损坏也较严重。

②后台系统参数设置错误表现为报文名称定义不清，主画面显示、分画面显示与实际不一致。

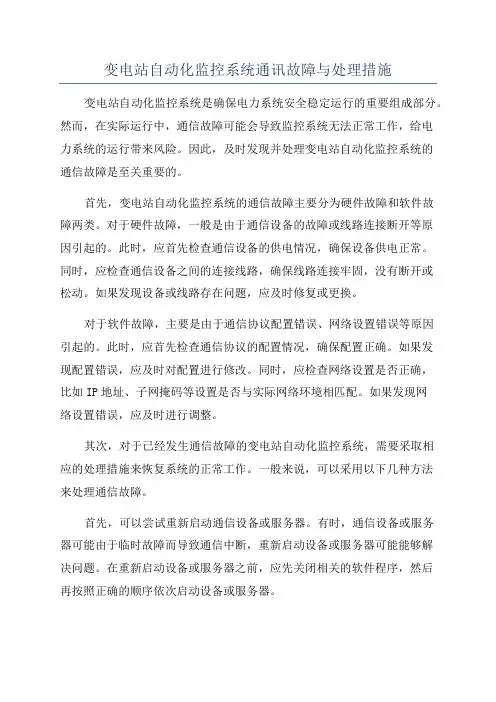

变电站自动化监控系统通讯故障与处理措施变电站自动化监控系统是确保电力系统安全稳定运行的重要组成部分。

然而，在实际运行中，通信故障可能会导致监控系统无法正常工作，给电力系统的运行带来风险。

因此，及时发现并处理变电站自动化监控系统的通信故障是至关重要的。

首先，变电站自动化监控系统的通信故障主要分为硬件故障和软件故障两类。

对于硬件故障，一般是由于通信设备的故障或线路连接断开等原因引起的。

此时，应首先检查通信设备的供电情况，确保设备供电正常。

同时，应检查通信设备之间的连接线路，确保线路连接牢固，没有断开或松动。

如果发现设备或线路存在问题，应及时修复或更换。

对于软件故障，主要是由于通信协议配置错误、网络设置错误等原因引起的。

此时，应首先检查通信协议的配置情况，确保配置正确。

如果发现配置错误，应及时对配置进行修改。

同时，应检查网络设置是否正确，比如IP地址、子网掩码等设置是否与实际网络环境相匹配。

如果发现网络设置错误，应及时进行调整。

其次，对于已经发生通信故障的变电站自动化监控系统，需要采取相应的处理措施来恢复系统的正常工作。

一般来说，可以采用以下几种方法来处理通信故障。

首先，可以尝试重新启动通信设备或服务器。

有时，通信设备或服务器可能由于临时故障而导致通信中断，重新启动设备或服务器可能能够解决问题。

在重新启动设备或服务器之前，应先关闭相关的软件程序，然后再按照正确的顺序依次启动设备或服务器。

其次，可以进行设备重连操作。

有时，通信中断可能是由于设备与通信网关断开连接导致的，此时可以尝试重新连接设备。

可以先关闭与设备相关的软件程序，然后再重新连接设备。

在进行设备重连操作之前，还应检查设备的供电和连接线路是否正常。

此外，还可以进行网络故障排查操作。

有时，通信中断可能是由于网络故障导致的。

可以使用网络故障排查工具来检查网络连接是否正常。

如果发现网络连接存在问题，需要根据具体情况进行相应的调整和修复。

比如，可以检查网络设置是否正确，可以尝试切换到备用网络进行通信等。

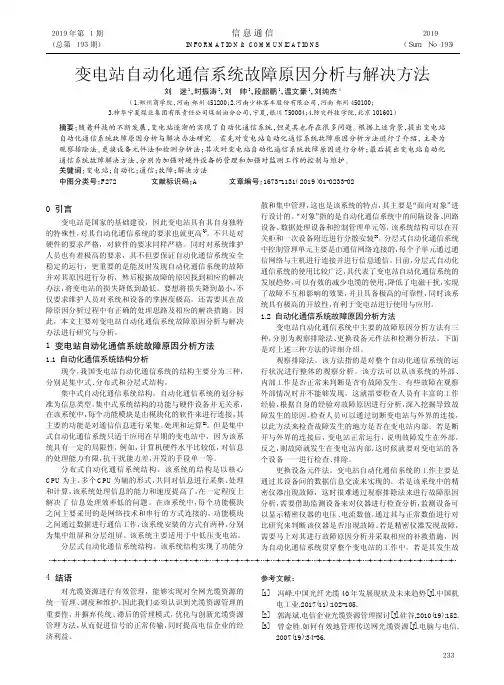

变电站自动化通信系统故障原因分析与解决方法刘迷1，时振涛2，刘帅3，段韶鹏1，温文豪1，刘纯杰4（1.郑州商学院，河南郑州451200；2.河南少林客车股份有限公司，河南郑州450100；3.神华宁夏煤业集团有限责任公司煤制油分公司，宁夏，银川750004；4.防灾科技学院，北京101601）摘要：随着科技的不断发展，变电站逐渐的实现了自动化通信系统，但是其也存在很多问题。

根据上述背景，提出变电站自动化通信系统故障原因分析与解决办法研究。

首先对变电站自动化通信系统故障原因分析方法进行了介绍，主要为观察排除法、更换设备元件法和检测分析法；其次对变电站自动化通信系统故障原因进行分析；最后提出变电站自动化通信系统故障解决方法，分别为加强对硬件设备的管理和加强对监测工作的控制与维护。

关键词：变电站；自动化；通信；故障；解决方法中图分类号：F272文献标识码：A文章编号：1673-1131（2019）01-0233-020引言变电站是国家的基础建设，因此变电站具有其自身独特的特殊性，对其自动化通信系统的要求也就更高[1]。

不只是对硬件的要求严格，对软件的要求同样严格。

同时对系统维护人员也有着极高的要求，其不但要保证自动化通信系统安全稳定的运行，更重要的是能及时发现自动化通信系统的故障并对其原因进行分析，然后根据故障的原因找到相应的解决办法，将变电站的损失降低到最低。

要想将损失降到最小，不仅要求维护人员对系统和设备的掌握度极高，还需要其在故障原因分析过程中有正确的处理思路及相应的解决措施。

因此，本文主要对变电站自动化通信系统故障原因分析与解决办法进行研究与分析。

1变电站自动化通信系统故障原因分析方法1.1自动化通信系统结构分析现今，我国变电站自动化通信系统的结构主要分为三种，分别是集中式、分布式和分层式结构。

集中式自动化通信系统结构。

自动化通信系统的划分标准为信息类型。

集中式系统结构的功能与硬件设备并无关系，在该系统中，每个功能模块是由模块化的软件来进行连接，其主要的功能是对通信信息进行采集、处理和运算[2]。

分析智能变电站自动化系统调试常见问题及解决方式智能变电站自动化系统是现代电力系统中不可或缺的重要组成部分，它能够实现对电力设备的监测、控制和保护，提高电力系统的可靠性和安全性。

在实际调试使用过程中，可能会遇到各种常见问题，本文将对智能变电站自动化系统调试过程中常见的问题进行分析，并提出解决方式。

一、通信问题智能变电站自动化系统中各个设备之间需要进行通信才能实现相互之间的控制和监测，因此通信问题是调试过程中的常见问题之一。

通信问题可能表现为设备无法互相通信、通信延迟严重或者通信报文丢失等情况。

解决方式：1. 检查通信连接是否正常：首先要检查设备之间的通信连接是否正常，包括网线、光纤、通讯模块等各个部分。

2. 检查通信协议设置是否正确：确保各个设备的通信协议设置是一致的，包括波特率、数据位、校验位等参数。

3. 检查网络规划是否合理：如果是采用网络通信，需要确保网络规划合理、网线连接良好。

4. 查看设备日志信息：通过查看设备的日志信息，可以了解设备通信过程中是否存在异常情况，帮助排查问题。

二、数据采集问题智能变电站自动化系统需要对各种数据进行采集，并进行实时处理和分析，因此数据采集问题也是常见的调试问题之一。

数据采集问题可能表现为数据采集失败、数据缺失或者数据异常等情况。

解决方式：1. 检查采集设备是否正常：首先需要检查各个数据采集设备是否正常运行，包括传感器、数据采集模块等。

2. 检查数据采集参数设置：确保数据采集参数设置正确，包括采集频率、采集通道配置等参数。

3. 检查数据采集设备连接：检查数据采集设备的连接是否正常，包括电源供应、信号线连接等。

4. 检查数据质量：通过对采集数据的质量进行评估，可以及时发现数据异常问题，帮助排查问题的原因。

三、控制逻辑问题智能变电站自动化系统中的控制逻辑是系统运行的核心部分，控制逻辑问题可能导致系统无法正常运行或者出现操作失误。

控制逻辑问题可能表现为控制指令无效、控制逻辑错误等情况。

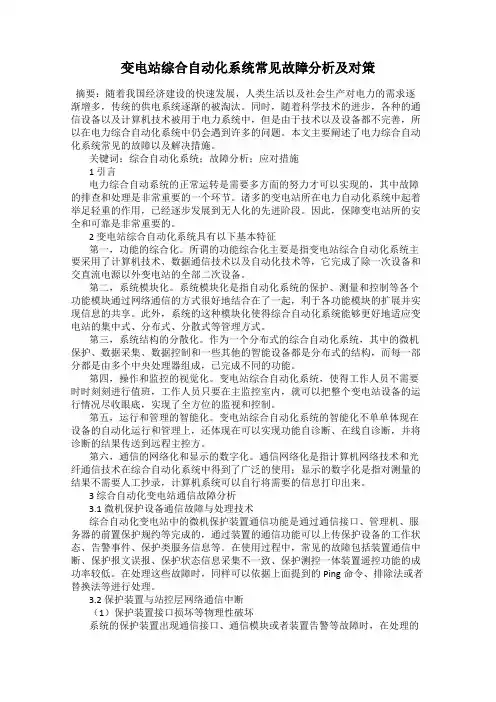

变电站综合自动化系统常见故障分析及对策摘要：随着我国经济建设的快速发展，人类生活以及社会生产对电力的需求逐渐增多，传统的供电系统逐渐的被淘汰。

同时，随着科学技术的进步，各种的通信设备以及计算机技术被用于电力系统中，但是由于技术以及设备都不完善，所以在电力综合自动化系统中仍会遇到许多的问题。

本文主要阐述了电力综合自动化系统常见的故障以及解决措施。

关键词：综合自动化系统；故障分析；应对措施1 引言电力综合自动系统的正常运转是需要多方面的努力才可以实现的，其中故障的排查和处理是非常重要的一个环节。

诸多的变电站所在电力自动化系统中起着举足轻重的作用，已经逐步发展到无人化的先进阶段。

因此，保障变电站所的安全和可靠是非常重要的。

2 变电站综合自动化系统具有以下基本特征第一，功能的综合化。

所谓的功能综合化主要是指变电站综合自动化系统主要采用了计算机技术、数据通信技术以及自动化技术等，它完成了除一次设备和交直流电源以外变电站的全部二次设备。

第二，系统模块化。

系统模块化是指自动化系统的保护、测量和控制等各个功能模块通过网络通信的方式很好地结合在了一起，利于各功能模块的扩展并实现信息的共享。

此外，系统的这种模块化使得综合自动化系统能够更好地适应变电站的集中式、分布式、分散式等管理方式。

第三，系统结构的分散化。

作为一个分布式的综合自动化系统，其中的微机保护、数据采集、数据控制和一些其他的智能设备都是分布式的结构，而每一部分都是由多个中央处理器组成，已完成不同的功能。

第四，操作和监控的视觉化。

变电站综合自动化系统，使得工作人员不需要时时刻刻进行值班，工作人员只要在主监控室内，就可以把整个变电站设备的运行情况尽收眼底，实现了全方位的监视和控制。

第五，运行和管理的智能化。

变电站综合自动化系统的智能化不单单体现在设备的自动化运行和管理上，还体现在可以实现功能自诊断、在线自诊断，并将诊断的结果传送到远程主控方。

第六，通信的网络化和显示的数字化。

浅析35kV变电站自动化设备常见故障及改进措施【摘要】35kV变电站自动化设备是电力系统中重要的组成部分，但常常会出现各种故障，影响设备的正常运行和系统的稳定性。

本文从35kV变电站自动化设备常见故障和改进措施两个方面进行分析。

在35kV变电站自动化设备常见故障部分，主要介绍了设备故障的种类和原因，并提出了相应的解决方法。

而在改进措施部分，主要探讨了如何提高设备的可靠性和安全性，减少故障的发生率。

通过本文的研究，可以帮助电力系统运维人员更好地了解35kV变电站自动化设备的故障特点，有效地改进设备运行管理措施，提高设备的可靠性和运行效率。

【关键词】35kV变电站、自动化设备、常见故障、改进措施、引言、结论1. 引言1.1 引言35kV变电站自动化设备在现代电力系统中起着至关重要的作用，它们能够实现对电力系统的自动监测、控制和保护，提高了电力系统的可靠性和运行效率。

随着设备的日常运行，常常会出现各种故障，这些故障可能会导致设备的停运，影响电力系统的稳定运行。

了解35kV变电站自动化设备的常见故障及改进措施对于提高电力系统的可靠性和安全性具有重要意义。

本文将从35kV变电站自动化设备的常见故障和改进措施两个方面进行分析和讨论，旨在为电力系统工程师和技术人员提供一些参考和建议。

希望通过对这些问题的深入研究和总结，能够有效地解决35kV 变电站自动化设备的故障问题，提高设备的可靠性和稳定性，确保电力系统的安全运行。

2. 正文2.1 35kV变电站自动化设备常见故障1.通信故障：通信是35kV变电站自动化系统中至关重要的一环，因此通信故障可能导致各个设备之间无法正常通信，影响系统的正常运行。

通信故障可能是由于通信线路故障、设备设置错误等原因引起的。

2.软件故障：自动化设备中的软件是控制系统的核心，如果软件出现故障可能导致系统无法正常运行。

软件故障可能是由于软件程序错误、升级不及时等原因引起的。

3.电力故障：35kV变电站是电力系统的重要组成部分，因此电力故障可能是造成设备故障的重要原因。

浅析变电站通信系统故障及处理方法【摘要】随着智能电网的普及和推广，作为变电站重要组成部分的变电站通信系统基本全面实现了光纤化覆盖，其安全性与电力系统的可靠性紧密相关。

如果变电站通信系统的故障不能及时处理和排除，则会严重影响着电力系统供电的安全稳定。

本文从变电站通信系统的入手，首先讨论了通信系统的结构，接着分析了通信系统常出现的一些典型故障，最后，提出了故障的处理方法及措施。

【关键词】变电站通信系统光缆故障光纤误码变电站通信系统是变电站的重要组成部分，近年来，随着国网公司对智能电网的推广和普及，变电站通信系统已经实现了全面的光纤化覆盖，变电站智能化进入了快速发展的时期，极大地提高了其在线运行的可靠性以及自动化水平。

但是，在变电站的运行过程中也存在一些如通信网络故障、光缆通道故障、光纤通道故障或误码等一系列问题。

若不能对故障进行及时发现及处理，则对变电站的安全稳定运行造成很大的影响。

因此，对变电站通信系统可能发生的故障及处理的研究十分必要。

1 变电站通信系统的结构近年来，随着通信技术和计算机技术快速发展，特别是网络技术在电力系统中的的应用，在通信技术p（4）控制以上的采集量。

间隔层由两部分，间隔处理单元和保护单元组成。

间隔层起到中间衔接作用，汇总过程层的采集数据，同时向站控层汇总数据。

同时，间隔层还适当控制着汇总统计后的数据。

图1中所示的站级控制单元和人机交互单元即为站控层。

它将接收到的调度指令，传送至间隔层，控制过程层的各个变量进行。

同时，站控层可以采集间隔层的数据信息用以建立历史数据库，方便信息记录。

而站控层独有的人机交互单元，使得信息的显示及处理非常方便，有报警、打印信息以及数据输出等的功能。

2 p2.1.2 引起通信网络出错的原因通信网络出错通常是因为通信管理机故障或着是CAN总线系统故障所导致的。

（1）通信管理机故障：1）通信芯片损坏，或者管理机内电路板某处故障；2）为电源板供电的变压器发生故障；3）监控系统参数与端口设置的波特率、流控制、校验位等的参数不同；4）如果通讯管理机的通讯口无报文，可能是因为其背板上的收发信号线或是信号地线的接线问题，若接线正确，则很可能是CPU 异常。

变电运行中的常见故障与检修措施分析变电站作为电力系统的重要组成部分，它的正常运行对于保障电力系统的稳定运行起着至关重要的作用。

但随着变电站的运行时间越来越长，设备老化、故障率逐渐增高，各种故障层出不穷，影响电力系统的运行效果。

因此，如何高效有效地处理和解决变电站的故障，是变电站管理和运行人员关注的重点问题。

本文将就变电运行中的常见故障和检修措施进行分析探讨。

一、断路器故障1、故障现象：断路器无法正常合闸2、故障原因：可能是断路器机构故障导致其无法正常合闸，还可能是断路器机芯作为弹簧元件可能发生断裂，导致开断力不足，无法正常合闸。

3、检修措施：可以通过手动操作，检查断路器机构工作是否正常，机芯是否完好，如有问题需要进行更换。

二、避雷器故障1、故障现象：避雷器发出噪音或冒烟2、故障原因：避雷器可能因为负荷过大而出现了故障，还可能是避雷器伤口渗漏，导致一定的辐射电磁波干扰，出现噪音或冒烟等情况。

3、检修措施：避雷器故障需要更换，避免出现安全事故。

三、电缆故障2、故障原因：电缆线路可能发生老化、外力碰撞、地面渗漏等故障现象，导致线路不能正常供电3、检修措施：需要使用电缆检修器对电缆线路进行检测，找到故障点并进行修复或更换相关设备。

四、保护仪器故障1、故障现象：保护仪的信号略有异常2、故障原因：保护仪可能因为用电环境的影响，导致面板上的信号不正常，出现相关故障。

3、检修措施：可以使用专业的检修设备检测出故障原因，并根据具体情况进行维修和更换。

五、接地故障1、故障现象：设备接地电阻较大，使用时可能会导致安全事故的发生。

2、故障原因：设备接口断开、腐蚀等原因导致电阻较大。

六、变压器故障1、故障现象：变压器发出较大的噪声、高温等异常，或者无法正常过载并工作。

2、故障原因：变压器可能是因为运行时间过长而导致老化，还可能是外部因素碰撞所导致的故障。

综上所述，变电运行中的常见故障和检修措施包括断路器故障、避雷器故障、电缆故障、保护仪器故障、接地故障和变压器故障等。

浅析35kV变电站自动化设备常见故障及改进措施35kV变电站自动化设备是电力系统中非常重要的一环，它们的正常运行对于电网的稳定性和安全性至关重要。

由于各种原因，自动化设备也会出现各种故障，影响了电网的正常运行。

本文将从35kV变电站自动化设备常见故障以及改进措施方面进行浅析。

一、常见故障类型1. 通信故障35kV变电站自动化系统中的通信模块是与上级监控系统进行数据传输的关键设备，一旦发生通信故障，就可能造成数据传输中断，影响监控系统获取数据，进而影响到对电网运行状态的监测和控制。

通信故障可能是由于通信模块硬件故障、通信线路故障或者软件配置问题所导致。

2. 保护故障35kV变电站自动化设备中的保护装置是用来保障电网设备的安全运行的，一旦保护装置出现故障，可能导致对电网设备的误动作或者误保护，进而影响电网的正常运行。

保护故障可能是由于保护装置软件设置错误、硬件故障或者传感器故障所导致。

二、改进措施1. 定期维护针对35kV变电站自动化设备常见故障，一项非常有效的改进措施是定期进行设备的维护和检修。

对于通信模块、保护装置和控制装置等关键设备，要定期检查其硬件部分的工作状态，对于软件部分，要定期检查其配置参数和程序逻辑，保证设备的正常运行。

2. 完善监测系统在35kV变电站自动化设备中，完善的监测系统可以帮助我们实时监测设备的运行状态，及时发现异常并进行处理。

可以采用远程监测装置对设备进行实时监测，一旦发现异常，及时报警并进行相应的处理，以减少故障对电网的影响。

3. 提高设备质量在选择35kV变电站自动化设备时，要注重设备的质量，选择有一定信誉和技术实力的厂家和产品，尽量避免选择质量不合格的产品。

提高设备的质量可以降低设备出现故障的概率，保障电网的正常运行。

4. 完善故障处理机制遇到35kV变电站自动化设备故障时，要建立健全的故障处理机制，根据故障的不同类型，采取不同的故障处理措施。

对于常见故障，可以事先制定故障处理方案，并进行人员培训，以提高故障处理的效率和准确性。

变电站自动化系统检测及故障分析在现代社会中，电力是现代化运作的关键性能之一，变电站的建设、运营与管理问题不断地受到大家的关注。

变电站的自动化系统检测和故障分析是电力系统的重要组成部分，能够确保安全、可靠、高效地运行电网。

一、变电站自动化系统检测变电站的自动化系统检测分为三个阶段，一是前期测试，二是中期监控，三是后期评估。

前期测试：系统的前期测试是指在系统安装与调试时进行的验证工作。

其目的是确保所有组件在安装后能够正常运行，为系统部署和投入使用打下基础。

中期监控：中期监控是在日常运行和检查中进行的，目的是确保该系统能够在保持高可用性、可靠性和安全性的同时，保证性能和灵活性。

后期评估：后期评估是对变电站自动化系统进行总结并找到未来的发展方向。

主要是对系统日常使用进行记录，以便系统管理员能够随时查询维护和优化建议。

二、变电站自动化系统故障分析变电站自动化系统故障分析一般是从设备故障和数据传输故障两个方面进行，具体如下：1、设备故障：由于自动化设备在运行过程中可能会出现各种故障，因此需要对设备故障进行分析。

设备故障的原因有比较多的种类，包括设备硬件故障、软件故障以及人为操作不当所造成的故障。

对于设备故障的分析建议首先对系统的日志、配置文件等信息进行分析，确定具体故障原因，并进一步进行修复。

2、数据传输故障：由于变电站自动化系统涉及到大量的数据传输，在传输过程中可能会出现无法连接、数据不完整等故障。

这时需要对传输过程进行分析，找出故障原因并修复。

对于数据传输故障，建议进行如下步骤：1）确认网络连通状况是否正常，确保能够正常链接；2）查看数据传输的配置信息，检查相应参数的设置是否正确；3）在接收端进行数据处理分析，确定是否是数据源端的问题。

总之，变电站自动化系统检测及故障分析是电力系统运行稳定和高效的保障，能够让变电站管理系统的运作更加高效、优质。

我们将通过对变电站自动化系统进行检测并及时分析和解决故障，为电网的安全运营做出应有的贡献。

浅谈变电站综合自动化通讯故障排查方法作者：陈瑞林正胜李巧荣来源：《科技资讯》 2014年第19期陈瑞1 林正胜1 李巧荣2(1国网新疆疆南供电有限责任公司新疆喀什 844000;2国网新疆电力公司培训中心新疆乌鲁木齐 830013)摘要:变电站综合自动化系统是将变电站远动四遥、继电保护、测量仪表等二次系统功能综合为一体,实现对变电站一次设备的监视、控制、操作、故障隔离、故障记录等,是保证变电站安全、经济运行的一种新型技术手段。

变电站综合自动化设备一旦出现故障,将会直接影响当地后台、调度和集控中心的正常监控,对变电站的安全运行造成隐患。

为了快速恢复变电站综合自动化系统正常运行,排查设备故障的步骤和方法尤为重要。

本文将对通讯故障排查的相关思路和方法进行阐述。

关键词:电力自动化通讯故障方法规约中图分类号:TJ81 文献标识码:A 文章编号:1672-3791(2014)07(a)-0103-01目前,变电站综合自动化系统通常采用分散分布式与集中相结合的综合自动化系统结构,通过间隔层、网络层、站控层实现站内设备的信息采集、处理和发送,其中任何一个环节出现问题都会影响自动化数据的准确性。

1 间隔层单元的排查在变电站综合自动化系统中,通常把继电保护、自动重合闸、故障录波等功能综合在一起的装置称为保护单元,而把测量和控制功能综合在一起的装置称为测控单元,两者通称为间隔层单元。

变电站内监控计算机和远动设备都是通过间隔层若干个智能电子装置IED实现对各间隔状态量、数字量的采集和控制功能。

1.1 IED菜单设置在菜单设置中,往往包含:通讯方式(串口通讯方式、总线通讯方式、以太网通讯方式等)、通讯参数(装置地址、波特率、校验方式等)、通讯规约等子菜单,正确选择相应的参数才能保证IED与网络层正常通讯。

1.2 IED通讯插件设置IED设备与设备之间、IED设备与网络层之间的通讯方式主要有:工业以太网通讯,RS-232C、RS-485、RS-422串口通讯,CAN总线、LonWorks总线通讯等方式。

浅谈变电站自动化通信系统常见故障及应对措施【摘要】我国幅员辽阔，对于变电送电的都有很高的要求，变电站变电所的自动化通信系统常会出现各种障碍，本文主要研究了变电站自动化通信系统常见故障及应对措施，希望可以提供有用的建议。

【关键词】变电站；自动化通信系统；故障；应对措施作为国家的基础建设，变电站自身具有独特的特殊性，所以其自动化通信系统的硬件和软件也有较高的要求，同时对于系统维护人员的要求也较高，除了要保证安全、稳定的运行自动化通信系统外，还需要能第一时间发现故障问题并分析发生原因，具体制定解决方案，最小化变电站的损失。

想要实现这一目标，就需要维护人员深入掌握系统和设备的实际情况，有正确的分析故障原因的思路并能制定出最佳的解决方案[1]。

1.变电站自动化通信系统故障原因的分析方法1.1观察排除法该方法指的是从整体的角度上观察分析全部自动化通信系统的运行情况。

利用该方法可以判断自动化通信系统的内外部工作情况，据此确定是否发生了故障。

有些故障较为隐秘，单纯对外部情况进行观察无法发现，这就需要检查人员利用自己丰富的工作经验分析故障的发生原因，对原因进行深入挖掘。

检查人员可以将变电站与外界的连接切断，从而判断变电站内部是否发生了故障。

如果连接断开后变电站的运行不受影响，说明是外部发生了故障，反之，就是变电站内部发生了故障，再逐一排查变电站的每一个设备，直到找出故障的具体发生部位[2]。

1.2更换设备元件法变电站自动化通信系统的工作原理在于设备之间进行数据信息交流。

如果系统中的精密仪器发生故障，通过观察排除法是无法分析故障的发生原因的，就需要利用监测设备检查分析相关仪器。

监测设备可以用来监测系统中的精密仪器的电压和电流，并将监测结果与正常数值做对比，据此判断仪器有无故障发生。

如故障确认发生在精密仪器，需要立即分析故障的发生原因并进行对应的补救。

在整个变电站的工作中都贯穿自动化通信系统，一旦发生故障就会影响到整个变电站的正常运行。
