windows2003双机群集-可参考性极强-测试成功

浪潮英信NF560两台:MP7320*1 4G 146GSAS *2 组RAID1 双千M网卡 LSI HBA光纤卡
浪潮AS4004G光纤存储一台:双控,接了四块300GSATA11
网络：客户不要求这套设置接入internet网，IP配置如下（用A，B机来简述,将用于心跳管理的网卡写为内网,连接其本身局域网的网卡写为外网）：
*装完AD后重启,域控DNS中会出现正向查找区域,它解析的名称应该是例如:,此时创建反向查找区域,第一个是 192.168.0 ,第二个是10.0.0 在两个反向查找域中设置指针,它们解析出的名称也应该是:.
DNS会提示将本机IP设为DNS,可以将本机和第二机的外网IP(因为它也将升为域控)设为DNS,如此外网IP应该是:
完全完成后分别检查,无误后关闭B机及A机,打开存储,完全启动后打开 A机,B机最后打开.
在此不得不提一下浪潮,作为国内厂家,浪潮有些细节做得是好样的,不谈其外观设计及做工用料相比国外名牌毫不逊色，也不谈管理系统是谁的知识产权，就存储控制台需要的JRE1.4.2 ,以及存储的管理系统AS manage都是简体中文的！而且附有全中文的详细安装说明书。不提E文水平，简化操作就是硬道理！）^_^，砖来，走神走神。。。
选中四块磁盘为一个RAID组。创建一个RAID卷，输入500M创建一个RAID1，这里条带大小设小点，不然提示LUN性能下降，不过也无所谓啦，看着碍眼而已！然后装剩余所有容量合并为一个RAID5，我最终得到了840G左右的容量！热备就免了，也只四块盘，创建RAID5时建议大家在读定方式中选择待数据完全写入（双机以稳定为最高目标），提示RAID性能下降就由它去吧，安全！！
B机同样应该多出两块盘，保证设置与A机一样，同样进行读写测试，OK！至此，MSCS的准备工作大功告成，可以正式安装咯！

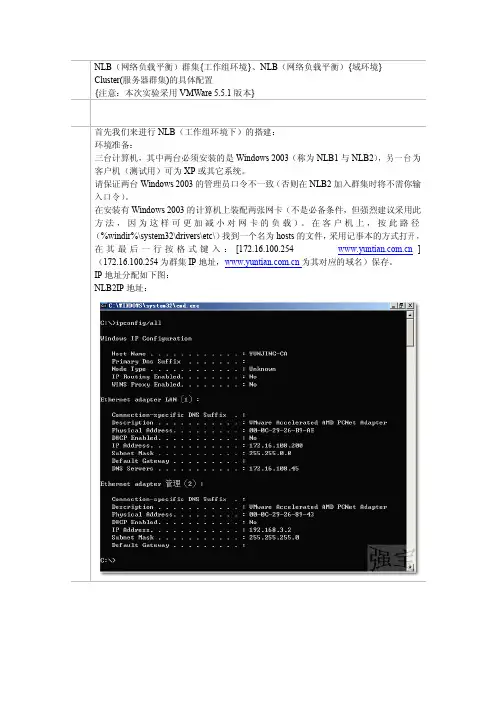

（网络负载平衡）群集{工作组环境}、NLB（网络负载平衡）{域环境}Cluster(服务器群集)的具体配置{注意：本次实验采用VMWare5.5.1版本}首先我们来进行NLB（工作组环境下）的搭建：环境准备：三台计算机，其中两台必须安装的是Windows2003（称为NLB1与NLB2），另一台为客户机（测试用）可为XP或其它系统。

请保证两台Windows2003的管理员口令不一致（否则在NLB2加入群集时将不需你输入口令）。

在安装有Windows2003的计算机上装配两张网卡（不是必备条件，但强烈建议采用此方法，因为这样可更加减小对网卡的负载）。

在客户机上，按此路径（%windir%\system32\drivers\etc\）找到一个名为hosts的文件，采用记事本的方式打开，在其最后一行按格式键入：[]（172.16.100.254为群集IP地址，为其对应的域名）保存。

IP地址分配如下图：NLB2IP地址：客户机hosts文件所在路径如下图：客户机hosts文件更改后为如下图：OK！环境准备完毕，现在正式进行实验。

首先在NLB1上进行操作。

键入命令：OK！NLB1配置完毕。

查看IP地址：在NLB2上进行操作：同样运行如下命令：更改两台计算机所有网卡的MAC地址（安装有Windows2003的主机，其实也不必全部都更改，VMWare似乎对这东东是随机的，嘿嘿！），不要问我为什么，我也不知道这是经验（否则更本就不能ping通）{注意：我用的VMWare5.5.1}更改网卡MAC地址：（注意：在更改MAC地址时，请保证键入的是十六进制的字母[最大不能超过F]）OK！我们接着走。

OK！连接群集成功。

接下来我们将添加本主机到群集中去。

键入本机的管理IP为什么只有一个网卡接口呢，而且还是管理接口（不必紧张！其实这是VMWare的原因）接下来我们一起来把它搞定（很简单！）：真的很简单哦！就是把LAN（1）网卡的IP与管理（2）的IP对换一下。

群集安装实验
故障排除
群集安装日志clcfgsrv.log 当chkdsk在集群磁盘中运行，chkdsk的日志将被 保存，chkdsk的运行状态也会被写入集群日志。 资源工具包提供了新的诊断工具(ClusDiag)可以 将集群中各节点的集群日志和事件日志对应和 对比。针对磁盘失效事件，资源工具包包含了 一个新工具 (ClusterRecovery)可以将磁盘资源重 新组建并重建集群状态。

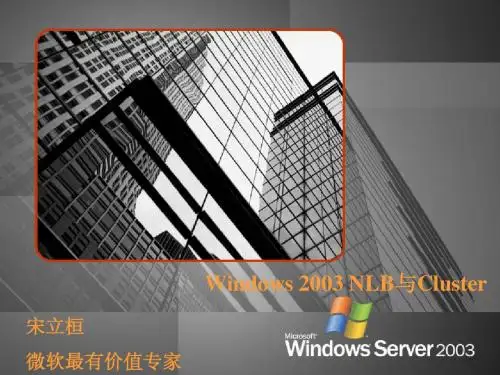

Windows 2003 NLB与Cluster
宋立桓
微软最有价值专家
微软群集技术整体结构

Cluster集群技术可如下定义：一组相互独立的 服务器在网络中表现为单一的系统，并以单一 系统的模式加以管理。此单一系统为客户工作 站提供高可靠性的服务。 集群的目的是保证关键应用程序的高度可用性、 以及大型企业解决方案的可扩展性。
两个节点群集
Windows2000的群集

与NT4相比的进步
– 支持到4个节点 – 连接失败侦测 – 更多系统服务可以和群集集成(DNS、wins等
等) – 滚动升级
Windows2003的群集
群集安装与配置 – 易于使用的安装向导 – 不需要重新启动 – 不需要安装光盘 – 从服务器集群中删除一个节点就像将他从集群中退出一 样简单。所有属于这个节点的集群配置信息被自动删除， 且不需要重启。 支持最多8节点 当服务器集群使用的存储结构支持动态卷增长，集群磁盘 可利用新的内置工具“DiskPart”动态在线扩展。 Windows Server 2003 在群集(共享的)磁盘上支持加密文件 系统 (EFS)。 既可以在域上也可以在每个本地节点上更改群集服务帐户 密码，而无须使该群集脱机。
负载平衡的概念

Windows2003的MSCS实现双机热备安装方案总体叙述 (1)软/硬件配置 (1)硬件安装 (2)软件安装 (2)配置磁盘阵列 (2)配置域名系统 (6)配置群集管理（MSCS实现双机热备） (12)安装SQLServer（2000、2005） (16)配置KJ2008中心站软件及其它应用程序 (30)修改服务器密码注意事项 (32)当主服务器和备用服务器网络连接正常而未启动群集资源时 (33)修改群集IP地址和SQLServer IP地址 (33)总体叙述MSCS（Microsoft Cluster Service）是Windows2003 Enterprise/Datacenter Edition自带的一个群集服务。

群集是在一组计算机上运行相同的软件并虚拟成一台主机系统为客户端与应用提供服务。

通过MSCS，配置群集中的所需的资源（服务/程序），可以将群集中单个计算机的故障转移，使整个系统提供的资源更加可靠。

在本安装方案中，指定以下约定：1.服务器1的计算机名为Server1，IP地址为192.168.0.254。

2.服务器2的计算机名为Server2，IP地址为192.168.0.253。

3.群集名为MSA500，群集IP地址为192.168.0.252。

4.虚拟SQL Server名称为RaidSQL，IP地址为192.168.0.251。

5.磁盘阵列中共分两个区，一个分区作为仲裁盘，大小为1000M；剩余的磁盘空间分区作为共享盘。

注意事项：在服务器开机之前，应保证磁盘阵列柜已开机运行（即阵列柜中的所有硬盘灯亮）。

软/硬件配置硬件：HP ML150服务器2台，HP MSA500磁盘阵列柜1台（含2块阵列卡和2块SCSI硬盘）软件：Windows2003 Enterprise硬件安装1.服务器打开，把磁盘阵列柜中提供的阵列卡分别插入2台服务器的PCI-X插槽中。

2.用磁盘阵列柜提供的阵列连接线将2台服务器和磁盘阵列柜相连接。

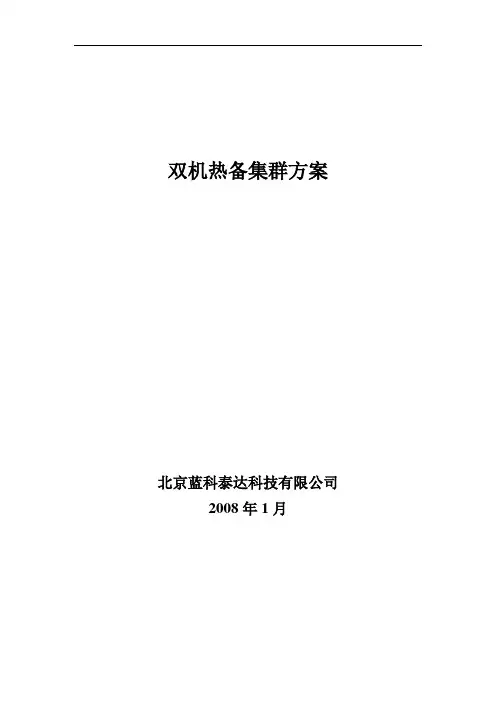

双机热备集群方案北京蓝科泰达科技有限公司2008年1月一：概述企业和事业单位的运转越来越依赖于计算机系统，如果一旦这个数据处理中心无法正常运转，就会造成业务停顿，导致不可挽回的损失。

而现有的双机热备份设备存在价格高昂，成本较高的情况，往往使用户望而却步。

而用户寻求底成本的纯软件方案又往往因产品不容易维护，纯软件双机方案不稳定等因素，往往给用户造成不必要的使用麻烦。

有时因护理不当造成数据损坏，发生更大的事故。

蓝科泰达凭借其丰富的研发经验，为您提供高可用性系列产品和优质的服务，推出了蓝科泰达双机容错打包解决方案，目的在于保证数据永不丢失和系统永不停顿，同时为用户节省大量的开支。

蓝科泰达容错系统结合了蓝科泰达磁盘阵列产品的安全可靠性与双机容错技术高可用性的优点，相互配合二者的优势。

蓝科泰达磁盘阵列针对双机容错技术做了许多优化和改进，满足了双机硬件的连接要求，根据应用环境的实际情况，适用于Windows2000平台以上，开放源代码Linux平台，SCO UNIX平台上的多种双机热备软件。

二、需求分析企业关键业务一旦中断，企业的日常运作将受到致命的影响，那么就要求我们的系统在最短的时间内将系统恢复到正常状态。

所以我们要求双机软件能够实现以下几点：1、异常终端检测2、网络故障，系统故障，应用程序故障等全系统检测3、当高可用系统中的某个节点故障，无须人工干预自动切换，保障系统运行4、速度快（快速恢复）贵单位业务平台，是以Windwos 2003 Server系统平台为基础，以SQL Server核心的数据库应用系统，该系统对稳定性要求很高、系统实时性和可用性提出要有连续运行的能力，系统一旦出现故障，其损失是惨重的。

因此，建议用户采用高可用技术，高可用系统在各个节点间保持的间歇的通讯，使系统中的独立节点组合成整体的一套系统，并使用PlusWell 软件可以保障该系统中的某一节点故障都可被PlusWell 软件所监控，如主服务器应用程序、网卡、操作系统，均纳入公共的安全体系，确保7*24的不停机。

Windwos2003 双机热备由于实验环境是虚拟机，经常会出现一些莫名其妙的问题，如：IP冲突，共享磁盘不能识别等，相信在真实环境中做应该会更加顺利。

实验环境：1、 VMware Workstation6.02、AD：域控制器，安装Windows server 2003 Enterprice。

IP Address： 192.168.0.100Subnet mask： 255.255.255.0Default gateway：192.168.0.1Dns servers： 127.0.0.13、Clustera：集群节点1，安装Windows server 2003 Enterprice，2网卡（heart，public）。

本地磁盘（c：系统盘，e：安装oracle）Heart：IP Address： 10.0.0.11Subnet mask： 255.255.255.0Public：IP Address： 192.168.0.11Subnet mask： 255.255.255.0Default gateway：192.168.0.1Dns servers： 192.168.0.1004、Clusterb：集群节点2，安装Windows server 2003 Enterprice，2网卡（heart，public）。

本地磁盘（c：系统盘，e：安装oracle）Heart：IP Address： 10.0.0.12Subnet mask： 255.255.255.0Public：IP Address： 192.168.0.12Subnet mask： 255.255.255.0Default gateway：192.168.0.1Dns servers： 192.168.0.1005、共享磁盘(Q：仲裁盘（500M），Z：数据盘)前期准备：∙1、在AD上创建域控制器，添加用户gh到用户组Domain Computers。

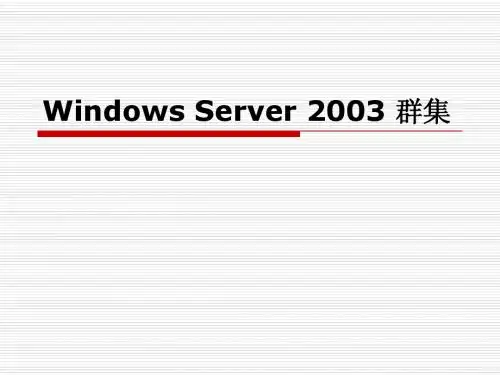

Windows Server 2003 群集
1. 网络负载平衡
1.1 什么是网络负载平衡
如果只有一台服务器提供网络服务，服务器会力不 从心 网络中在同一子网上的多台服务器共同构成一个群 集，对于客户机来说就像一台真正的服务器，群集 有自己的IP地址，客户机通过这个IP地址来进行访 问。NLB软件会控制NLB中的哪台服务器来响应客 户机的请求，NLB中的不同服务器会均等响应（当 然管理员也可以控制为不均等），也就是说NLB的 多台服务器共同负担客户机的请求，从而达到负载 平衡。


2 服务器群集
2.1 什么是服务器群集
服务器群集(MSCS，Microsoft Cluster Server)是一组运行 Microsoft Windows Server 2003 Enterprise Edition 或 Microsoft Windows Server 2003 DateCenter Edition 的独 立的计算机系统（称为节点），不同节点像单个系统一样协同工 作，从而确保执行关键任务的应用程序和资源始终可被客户端使 用。通过交换称为检测信号的周期性的信息，群集中的节点保持 恒定的通信。如果群集中的某个节点由于故障或维护而不可用， 另一个节点立即开始提供服务（被称作故障转移的过程）。和网 络负载平衡不同的是，服务器群集的多台服务器中只有一台服务 器在响应客户的请求，只有该服务器故障时其它服务器才会接替 它响应客户的请求，服务器群集主要目的是在于实现服务器故障 的冗余，保证关键业务的不中断。
1.4 网络负载平衡群集的管理
群集属性与主机属性
主机的负载量
主机数据的同步
不同客户端使用群集IP来访问群集时，会由 不同的NLB服务器进行响应，如果服务器上 数据不同步，不同的客户会得到不同的结果， 因此需要保持不同服务器上具有相同的数据 复本。例如如果是静态网页，则网页更新后 应分别拷贝到不同的服务器上。如果是动态 网页，数据库请求应转发到一个公用的数据 库服务器上。

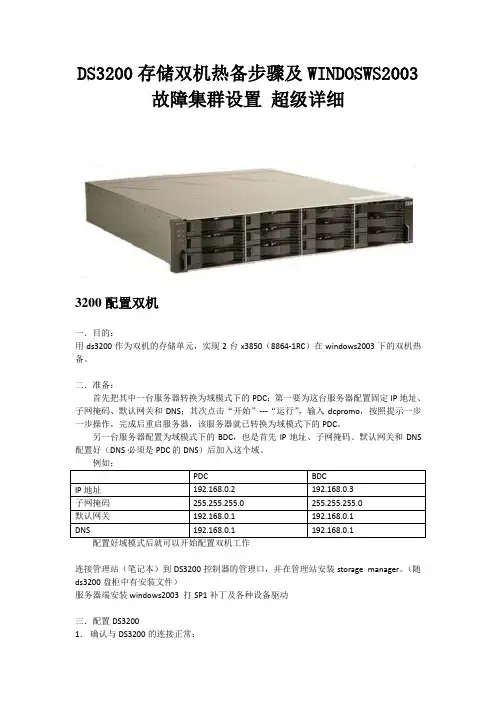

DS3200存储双机热备步骤及WINDOSWS2003故障集群设置超级详细3200配置双机一．目的：用ds3200作为双机的存储单元，实现2台x3850（8864-1RC）在windows2003下的双机热备。

二．准备：首先把其中一台服务器转换为域模式下的PDC：第一要为这台服务器配置固定IP地址、子网掩码、默认网关和DNS；其次点击“开始”---“运行”，输入dcpromo，按照提示一步一步操作，完成后重启服务器，该服务器就已转换为域模式下的PDC。

另一台服务器配置为域模式下的BDC，也是首先IP地址、子网掩码、默认网关和DNS 配置好（DNS必须是PDC的DNS）后加入这个域。

连接管理站（笔记本）到DS3200控制器的管理口，并在管理站安装storage manager。

（随ds3200盘柜中有安装文件）服务器端安装windows2003 打SP1补丁及各种设备驱动三．配置DS32001．确认与DS3200的连接正常：2．打开Storage Manager自动所搜storage subsystem，rename盘柜，选择配置ds3200：3．选择configure选项卡，手动配置主机：4．配置host1类型和名称：选择操作系统类型为clustered版本5．选择主机所安装的FC HBA卡：6．创建双机所在的主机组（host group）：7．完成第一台主机配置：8．配置host2：9．主机2的配置和主机1相同：10．将另外一块HBA卡分配给主机2：11．选择已存在的host group，将主机2加入到该主机组：12．主机2配置结束：13．Configure选项卡中创建逻辑盘：14．选择手动配置：15．创建3块盘的RAID5：16．创建仲裁盘，容量500MB即可17．将第一个lun映射到开始创建的主机组（3200cluster）中：18．选择“yes”创建lun2：19．从RAID5中未划分的空间中创建lun2：20．使用剩余的所有容量创建lun2：21．将lun2映射到主机组（3200cluster）上，lun自动变为1（第一个lun号为0）：22．Configure选项卡中选择手动创建热备份盘：23．24．选中剩余的一块盘作为全局热备份：25．配置后的ds3200状态，确认lun正在初始化，创建了一个partition，以及映射关系另：如果您是双控的ds3200要确保创建的lun同时属于一个控制器！ds3200配置结束后，重启两台服务器后在“磁盘管理”中既可以看到2块未初始化的硬盘。

应用环境配置：1．戴尔服务器两台（A为主服务器，B为备服务器）：操作系统为Windows Server 2003 Enterprise Edition或Windows Server 2003 Datacenter Edition2．共享阵列柜一个（DELL POWERV ANLT 220S，5块73G SCSI 硬盘）：置于cluster模式3．心跳线一根（交叉线）：服务器相同型号网卡互连4．与阵列柜相连阵列卡两块：分别插于戴尔服务器5．数据线两根：分别连接服务器与阵列柜6．每台服务器网卡至少两块：一块用于连接公共网络（Public），一块用于服务器直连（Private）安装步骤第一步、配置服务器1、将两台服务器A和B连起来。

两块网卡（连接公网）连到交换机上；两块网卡（服务器直连通讯用）用心跳线连接起来。

磁盘柜用DELL的数据线接到两台服务器上。

2、两台服务器都开机，在两台服务器A和B上分别安装Windows Server 2003 Enterprise Edition。

注意：如果您试图将一个节点加入一个具有空白的本地管理员帐户密码的群集，安装将会失败。

基于安全原因，Windows Server 2003禁止使用空白的管理员密码。

3、配置两块连接公网网卡的IP地址，服务器A的IP地址为：172.116.2.3，服务器B的IP地址为：172.116.2.4。

配置两块私有网卡的IP 地址，服务器A的IP地址为：10.1.1.3，服务器B的IP地址为：10.1.1.4。

在两台服务器上的C:\WINDOWS\system32\drivers\etc\hosts中增加相应的主机和IP地址记录。

Oa1 172.116.2.3Oa2 172.116.2.4Oacluster 172.116.2.5Oa1.oaserver.local 172.116.2.3Oa2.oaserver.local 172.116.2.4Oacluster.oaserver.local 172.116.2.54、将服务器A配置为域控制器，取域名为（OASERVER.LOCAL）。

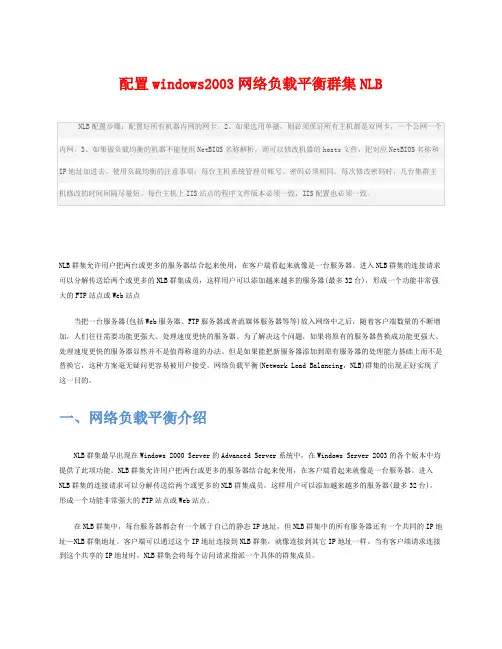

配置windows2003网络负载平衡群集NLBNLB群集允许用户把两台或更多的服务器结合起来使用，在客户端看起来就像是一台服务器。

进入NLB群集的连接请求可以分解传送给两个或更多的NLB群集成员，这样用户可以添加越来越多的服务器(最多32台)，形成一个功能非常强大的FTP站点或Web站点当把一台服务器(包括Web服务器、FTP服务器或者流媒体服务器等等)放入网络中之后，随着客户端数量的不断增加，人们往往需要功能更强大、处理速度更快的服务器。

为了解决这个问题，如果将原有的服务器替换成功能更强大、处理速度更快的服务器显然并不是值得称道的办法。

但是如果能把新服务器添加到原有服务器的处理能力基础上而不是替换它，这种方案毫无疑问更容易被用户接受。

网络负载平衡(Network Load Balancing，NLB)群集的出现正好实现了这一目的。

一、网络负载平衡介绍NLB群集最早出现在Windows 2000 Server的Advanced Server系统中，在Windows Server 2003的各个版本中均提供了此项功能。

NLB群集允许用户把两台或更多的服务器结合起来使用，在客户端看起来就像是一台服务器。

进入NLB群集的连接请求可以分解传送给两个或更多的NLB群集成员，这样用户可以添加越来越多的服务器(最多32台)，形成一个功能非常强大的FTP站点或Web站点。

在NLB群集中，每台服务器都会有一个属于自己的静态IP地址，但NLB群集中的所有服务器还有一个共同的IP地址—NLB群集地址。

客户端可以通过这个IP地址连接到NLB群集，就像连接到其它IP地址一样。

当有客户端请求连接到这个共享的IP地址时，NLB群集会将每个访问请求指派一个具体的群集成员。

尽管NLB群集是一种非常简洁的工具，但安装配置NLB群集必须满足很严格的要求，譬如首先要保证群集中服务器必须能够正常的单独运行。

以安装配置两节点的NLB群集为例，这些条件简述如下：(1)每个节点服务器必须拥有一个静态IP地址，另外还应该为NLB群集准备一个静态IP地址。

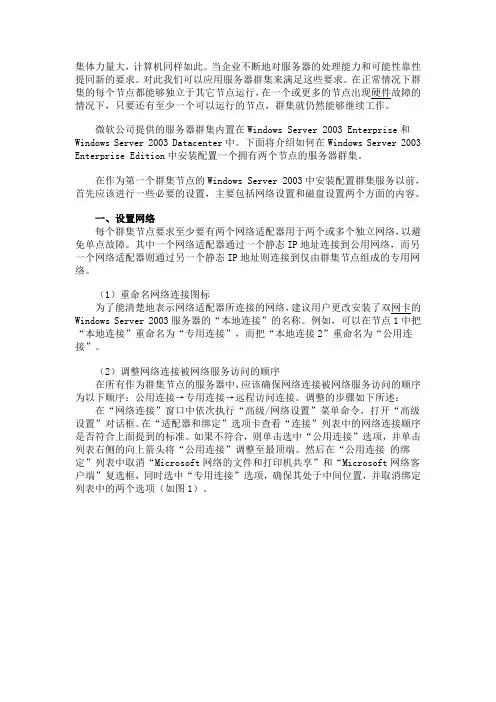

集体力量大，计算机同样如此。

当企业不断地对服务器的处理能力和可能性靠性提同新的要求。

对此我们可以应用服务器群集来满足这些要求。

在正常情况下群集的每个节点都能够独立于其它节点运行，在一个或更多的节点出现硬件故障的情况下，只要还有至少一个可以运行的节点，群集就仍然能够继续工作。

微软公司提供的服务器群集内置在Windows Server 2003 Enterprise和Windows Server 2003 Datacenter中。

下面将介绍如何在Windows Server 2003 Enterprise Edition中安装配置一个拥有两个节点的服务器群集。

在作为第一个群集节点的Windows Server 2003中安装配置群集服务以前，首先应该进行一些必要的设置，主要包括网络设置和磁盘设置两个方面的内容。

一、设置网络每个群集节点要求至少要有两个网络适配器用于两个或多个独立网络，以避免单点故障。

其中一个网络适配器通过一个静态IP地址连接到公用网络，而另一个网络适配器则通过另一个静态IP地址则连接到仅由群集节点组成的专用网络。

（1）重命名网络连接图标为了能清楚地表示网络适配器所连接的网络，建议用户更改安装了双网卡的Windows Server 2003服务器的“本地连接”的名称。

例如，可以在节点1中把“本地连接”重命名为“专用连接”，而把“本地连接2”重命名为“公用连接”。

（2）调整网络连接被网络服务访问的顺序在所有作为群集节点的服务器中，应该确保网络连接被网络服务访问的顺序为以下顺序：公用连接→专用连接→远程访问连接。

调整的步骤如下所述：在“网络连接”窗口中依次执行“高级/网络设置”菜单命令，打开“高级设置”对话框。

在“适配器和绑定”选项卡查看“连接”列表中的网络连接顺序是否符合上面提到的标准。

如果不符合，则单击选中“公用连接”选项，并单击列表右侧的向上箭头将“公用连接”调整至最顶端。

然后在“公用连接的绑定”列表中取消“Microsoft网络的文件和打印机共享”和“Microsoft网络客户端”复选框，同时选中“专用连接”选项，确保其处于中间位置，并取消绑定列表中的两个选项（如图1）。

Windows2003MSCS双机集群erver2005集群一、安装步骤在安装过程中，安装某些节点时将关闭其他节点。

这个步骤有助于保证附加到共享总线的磁盘上的数据不会丢失或遭到破坏。

当多个节点同时尝试写入一个未受到群集软件保护的磁盘时，可能会出现数据丢失或遭到破坏的情况。

步骤设置网络节点1开启节点2开启存储关闭备注确认共享总线上的存储设备已关闭。

开启所有节点关闭所有节点。

开启共享存储，然后开启第一个节点关闭第一个节点，开启第二个节点。

关闭第二个节点，开启第一个节点顺利配置完第一个节点后，开启第二个节点。

所有节点开启设置共享磁盘开启关闭开启验证磁盘配置关闭开启关闭开启开启开启开启开启开启配置第一个节点开启配置第二个节点开启安装后开启二、设置网络Hotnameql-erver-1ql-erver-2public10.13.8.210.13.8.3private192.168.1.1192.168.1.22.1、Private网卡配置步骤一：在网络连接窗口中，右键单击专用连接图标，选择属性命令。

步骤二：在“常规选”项卡下，清除所有其他客户端、服务和协议的复选框，确认只勾选了“Internet协议(TCP/IP)”复选框。

步骤3：单击IP地址配置界面右下角的“高级”按钮。

确保清除了在DNS中注册此连接的地址和在DNS注册中使用此连接的DNS后缀复选框；然后切换到“WINS”选项卡，勾选“禁用TCP/IP上的NetBIOS”选项。

2.2、Public网卡配置步骤一：外网卡安装“Microoft网络客户端”、“Microoft网络的文件和打印机共享”、“Internet协议（TCP/IP）；步骤二：Internet协议（TCP/IP）配置IP地址、子网掩码、默认网关、DNS。

三、安装AD3.1、ql-erver-1创建域步骤一：ql-erver-1上打开管理工具-管理你的计算机步骤二：添加删除角色步骤三：选择域控制器（activedirectory）步骤四：点击成为新的域控四、MSDTC设置步骤一：点击“开始“菜单→管理工具→组件服务步骤二：选择组件服务→计算机→我的电脑，右击属性步骤三：点击安全设置步骤四：选择网络DTC访问，启用事物Internet，然后确定五、创建集群用户账户步骤一：单击“开始”，指向“所有程序”，指向“管理工具”，然后单击“ActiveDirectory用户和计算机”。

实验目的：在虚拟机中学习群集的相关知识。

实验的硬件环境：至少Intel P4 2.0、512M内存以上、8G可用硬盘空间（在同一分区上）；实验的软件环境：主机操作系统需要为Windows 2000以上，需要安装V Mware Workstation 6.0。

如果主机内存在512M内存以下，可以按照本方法做Windows 2000的群集，如果做Windows Server 2003的群集，速度会非常慢。

实验的原理：实现群集系统，群集对硬件的要求如下：1、群集的每个节点（服务器）需要双通道的SCSI接口卡（或一个SCSI 接口一个光纤接口卡），一个通道用来安装主机操作系统，另一个通道连接共享的磁盘陈列柜；2、每个节点至少要有两块网卡，一块网卡连接外部网络提供服务，一块网卡作为群集内部通信使用；3、群集的节点数量大于等于2，就是说，群集的计算机数量至少是2台。

为了使用VMware模拟如上的环境，可以这样做：1、在VMware Workstation中，创建2台虚拟机，每台虚拟机分别创建模拟的IDE接口的硬盘和两个SCSI接口的硬盘，在IDE接口的硬盘安装Wi ndows，用SCSI接口的硬盘做群集的资源硬盘。

2、为了模拟共享的SCSI接口，创建第2台虚拟机时，使用第1台虚拟机创建的SCSI接口的硬盘，在默认的方式下，两台虚拟机是不能共用同一个磁盘文件的，此时可以通过修改虚拟机的配置文件来达到这一功能。

这样就模拟了共享的SCSI接口磁盘。

3、在主机系统安装VMware虚拟网卡，在上面创建的2个虚拟机中，分别添加第2块虚拟网卡用来群集系统之间通信。

4、因为VMware Workstation创建的虚拟硬盘，默认是随着虚拟机操作系统的使用而逐渐增加的，即磁盘文件是慢慢增长的，而群集使用的磁盘是固定容量的硬盘，为了达到群集系统的需要，需要创建固定容量的虚拟磁盘，在VM ware Workstation 3.x中，只能使用VMware公司专门提供的专用工具软件来完成这一任务（VMware不对普通用户提供，只提供给其合作伙伴），在V Mware Workstation 4.x以后，可以直接创建这种格式的硬盘（这种虚拟磁盘扩展文件名是.pln）。

二、 步骤
（ ） 过Ｖ ｗ ｒ ｗ ｒｓ ｔ ｎ 一 通 Ｍ ａｅ ｏｋｔ ｉ 安装ｗｎ ０ ３ ａｏ ｉ ０ ２
Ｓｒｅ ２ ０ 务器群集创建和配置 ， ｅｖｒ ０ ３￣ Ｊ Ｊ 练习使用Ｖ ａｅ Ｍｗ ｒ
Ｗｏｋｔｔ ｎ ｒｓ ｉ 工具 以及 Ｗｉｄ ｗ ｅｖｒ２ ０ 务 器 群 ａｏ ｎ ｏ ｓＳ ｒｅ ０ ３￣ Ｊ ］
ห้องสมุดไป่ตู้
３ 建 立Ａ 服务器， ． Ｄ 在运行执行ｄｐｏ ｏ ｃｒｍ 命令， 光驱
需要选择挂上ｗｎ ０ ３ ｓ３件， ｉ２ ０ ．ｏＣ 一步一步建立， ｉ 域名为
ｓ ｉａ ．Ｏ ｈ ｙ ｎ Ｃ Ｂ。
ｃ ｓ ｒ— ｕ ｌ 用来与外界通信， ｌｓ ｒ ｐｉ ｔ ｌ ｔ ｌｐ ｂｉ ｕｅ ｃ ｃ ｔ ｌ ｒ ａｅ ｕ ｅ — ｖ 用来作
１ ．．．。 ０００ １
４ 完成 后， ． 利用ＶＭ ａｅｗ ｒｓａ ｏ 的快照功能 ｗ ｒ ｏｋｔｔ ｎ ｉ ｓａ ｓｏ建立一个快 照， ｎ ｐｈ ｔ 用来做个当前 状态的备份， 便
于以后 故障恢 复， 快照功 能在后 面工作中会 不时 的用
到 ， 点 就是 占用一定 的 磁盘 空 间 。 缺 Ａ ｔｅ ｉ ｃ ｒ 建 立 向导 示 意 图如 图２ 示 。 ｃｖ ｒ ｔ ｙ ｉ Ｄ ｅｏ 所 ５ 至 此 ， Ｄ 务 器建 立 完毕 ， ． Ａ 服 需要 重 启动 机 器 ， 然
软件服务 ・ 实务
栏 目编辑 梁春丽 Ｅ ｍａ ｌ ｎ ｌｉ０ ＠ｌ ３ｃ ｒ － ｉｉ ｇｉ５ ５ ｏ ｋａ ｚ ６ ｎ
在Ｖ ｗ ｒ环境下搭建Ｗｉ２ ０ 群集环境试验 Ｍ ａｅ ０３ ｎ
■ 上 海 浦 东发 展 银 行 济 南 分行 刘 华海

手把手教你配置Windows 2003集群本文主要带领大家一起，参与到基于Windows2003操作系统的集群配置中来，从以下的配置过程中，希望读者朋友能切实了解到Windows2003集群技术在Windows2003中的具体应用。

一、总体情况Windows Server 2003的企业版和Datacenter版都可以支持最大达8个节点的集群配置；其典型的特征是可为数据库、消息系统、文件与打印服务这些关键业务应用，提供高可用性和可扩展性，在集群中的多个服务器（节点）保持不间断的联系。

即是说如果在集群中的某一节点因出错或维护不可用时，另一节点会立刻提供服务，以实现容错。

正在访问服务的用户可以继续访问，而不会察觉到服务已经由另一台服务器（节点）提供。

二、安装前准备集群服务作为Windows Server 2003 操作系统的一个主要部分，不再是一个可选的组件。

以下配置过程主要分为“安装前准备”、“服务安装”以及“创建集群”三方面进行。

在这一步中，主要明白在软、硬件方面都应作怎样的准备，才能让集群服务正常安装并运行起来。

首先在软件方面，要求群集中的所有计算机上均安装有Windows Server 2003操作系统；需要有一个域名解析系统；所有的节点必须是同一个域的成员，需要一个域级账户，而且要是每个节点上的本地管理员组的成员。

硬件方面，要求群集中的每个节点拥有两块网卡；每个节点上的所有网络界面均拥有静态IP地址；一个唯一的NetBIOS名称；群集磁盘上的所有分区必须格式化为NTFS等等。

三、服务安装在第一个节点上开始安装群集服务前，必须先在每一个群集节点上执行以下步骤：在每个节点上安装 Windows Server 2003操作系统。

∙设置网络。

∙设置磁盘。

提示：要配置群集服务，您必须以一个具有所有节点管理权限的账户登录。

每个节点都必须是同一个域的成员。

如果您选择将其中一个节点作为域控制器，则应在相同的子网上再设置一个域控制器，以便消除单点故障，并对该节点进行维护。

1、用虚拟机建立两个win2003的Enterprise Edition版本，这个版本有集群功能。

2、Win2003的c盘一定要是ntfs格式；3、第二台虚拟2003一定不能是第一台克隆或者复制过来的，否则提示id错误。

4、一定要把win2003的sp2补丁打好。

5、建立虚拟磁盘柜。

1、共享磁盘2、安装操作系统3、设置共享磁盘4、安装域并配置权限用户5、安装集群6、安装oracle并建库。

7、配置集群8、测试结果。

9、卸载集群，卸载域。

一、共享磁盘。

C:\Program Files\VMware\VMware Workstation>vmware-vdiskmanager.exe -c -s 200Mb -a lsilogic -t 2 D:\avm\sharedisk\quorum.vmdkC:\Program Files\VMware\VMware Workstation> vmware-vdiskmanager.exe -c -s 4Gb -a lsilogic -t 2 D:\avm\sharedisk\sharedisk1.vmdkC:\Program Files\VMware\VMware Workstation> vmware-vdiskmanager.exe -c -s 4Gb -a lsilogic -t 2 D:\avm\sharedisk\sharedisk2.vmdk先建虚拟共享磁盘吧。

建立完成后会在D:\A VM\SHAREDISK\虚拟机上开始安装操作系统。

安装中…….安装完成后。

添加一块私有网卡三、设置共享磁盘。

（难点）进入advanced设定磁盘的属性，下面会详细讲解为何要设定成1:0同理设定第二块第三块磁盘第二块磁盘的advanced属性是1：1 第三块磁盘的advanced属性是1：2设定完成的server1的属性是设定好这些之后，用记事本打开一下D:\A VM\DATA1\ Windows Server 2003 Enterprise Edition.vmx文件并添加如下语句disk.locking="FALSE"scsi1:0.SharedBus="Virtual"scsi1:1.SharedBus="Virtual"scsi1:2.SharedBus="Virtual"你添加完如上语句后注意里面有scsi1.present = "TRUE"这两条语句的意思就是，设定1号存储主线为true.其中存储主线就应该是磁盘柜的意思。

实验环境Windows 2003 构建域内WEB服务器群集的发布1、群集理解服务器群集是一组协同工作并运行Microsoft 群集服务（Microsoft Cluster Service，MSC S）的独立服务器。

它为资源和应用程序提供高可用性、故障恢复、可伸缩性和可管理性。

可将应用程序或分区的故障转移到群集中的另外一个节点2、实验目的在域内搭建WEB服务器，用两个结点实现群集的功能，当一个结点DOWN机时，另一个结点能接管WEB服务器功能，从而不影响客服端的访问3、实验环境这里我们开三台虚机，一台做域服务器，另外两台做WEB服务器的节点，磁盘阵列，我们这里加两个硬盘share,thing分别用来做数据存放盘和日志文件存放盘。

真机用来做客服端访问。

各机子的IP如图，设置4、实验过程1、先用第一台PC装好域域的搭建这里就不一步一步介绍了2、编辑第一个群集的结点Mode1这里我们用两块网卡，一个用来做心跳线（结点与结点之间的连接线）再加两个硬盘2G，1G的用来做，数据文件，和日志文件因为我们这里是模拟两硬盘，硬盘都接在同一个结口上，所以这们这里要设置让其在不同的结点上，这里我们选中硬盘2G的，再选高级―――再选―――SCSI 1:0另一个硬盘也设置下不同的结口，这里选如下图为了让加的两个盘能同时用，且激活。

所以下面我们找到Mode1这台虚机文件夹目录下的，这个文件（大约2KB的），用记事本打开。

在最后加入这样两行：disk.lo cking=”false”diskLib.dataCacheMaxsize=”0”下面，打开虚机，把新加的两盘格式化成share,thing运行打开磁盘管理分别把两磁盘改为share,thing用来做存放WEB数据和日志文件网卡一的IP设为如下――－心跳线网卡IP设置如下――心跳线网卡必须设置"高级设置"把下面那个“在DNS中注册此连接的地址”前面的勾取勾上“禁用TCP\IP上的NETBIOS”前的勾下面在――高级――高级设置把心跳线放在下面，就是说，个与域连接的网卡优先这里我们网卡一调到上面去然后再把这台计算机加入域。
