机电系统综合调试方案

机电工程整体调试方案一、引言机电工程整体调试是指在机电设备或系统安装完成后，通过一系列的操作和测试来确保设备或系统能够正常运行，并满足设计要求和技术规范的过程。

通过整体调试，可以检测设备或系统的性能是否符合要求，及时发现和解决问题，确保设备或系统的安全可靠运行。

二、准备工作1.设备清单：清单列出整个机电系统所需的设备、材料和工具，以便进行准备和配备。

2.施工图纸：施工图纸是整体调试的重要依据，包括机电系统的布置图、线路图、接线图等。

3.文档资料：操作手册、设备说明书、技术规范等有关机电设备和系统的文档资料。

三、整体调试步骤1.设备安装：按照施工图纸和设备说明书的要求进行设备的安装和连接，包括机械设备的安装、电气设备的接线和调试等。

2.线路检查：检查机电系统的电源线路、控制线路和信号线路等，确保线路的连接正确，无短路、接地等故障。

3.电气设备调试：对电气设备进行调试，包括电机、开关、仪表等的调试和检查，检查其工作状态和电气参数是否符合要求。

4.系统调试：对整个机电系统进行调试和检查，如通电检查系统的正常运行和控制方式是否正确。

5.系统功能测试：对机电系统的各项功能进行测试，如传动、控制、监测和保护等功能的测试，确保系统运行正常。

6.参数调整：对机电系统的各项参数进行调整，如控制参数、传感器参数等的调整，确保系统的性能和稳定性。

7.试运行：对机电系统进行试运行，模拟实际运行情况，检查系统的稳定性和可靠性。

8.整理记录：整理整个调试过程的记录，包括调试结果、问题和解决方案等，为以后的维护和故障排除提供参考。

四、调试注意事项1.安全第一：调试过程中要注意安全，遵守相关的安全操作规程，确保人员和设备的安全。

2.仔细查验：设备安装和线路连接要仔细检查，保证符合设计和施工要求。

3.有序调试：按照步骤和顺序进行调试，逐步进行，确保每个步骤的准确性和完整性。

4.参数合理：对调试参数要进行合理调整，考虑到设备和系统的特点和工作要求。

机电工程系统调试方案一、方案背景二、调试步骤1.熟悉设计要求和技术规范在进行系统调试前，必须熟悉设计要求和技术规范，了解每个系统的功能和工作原理，以及系统之间的相互关系。

2.检查设备安装质量对机电设备的安装质量进行检查，包括设备的固定、连接、接地、布线等方面，确保设备安装符合设计要求和安全规范。

3.检查电气系统检查电气系统的接线、电缆等情况，确保电气系统安全可靠。

进行电气系统的初次接通试验，检查电气设备和开关的工作状态，验证电气系统的正常工作。

4.检查机械系统检查机械系统的传动装置、阀门、泵等，确保机械系统安装正确，并能正常运行。

通过观察和检测，验证机械系统的正常工作。

5.检查控制系统检查控制系统的控制设备和仪表仪器的安装质量，并进行相应的调试和校准。

验证控制系统的稳定性和可靠性。

6.调试整体系统对机电系统进行整体调试，包括电气系统和机械系统的协调工作。

检查各个子系统之间的相互作用，确保整体系统能够正常运行。

7.测试系统功能对机电系统的各个功能进行测试，验证系统的功能是否符合设计要求和技术规范。

通过对系统的各个工作环节进行测试，评估系统的综合性能。

8.优化系统运行效果根据系统的实际运行情况，对系统进行优化调整，改善系统的运行效果。

包括调整控制参数、增加安全保护装置等，提高系统的性能和可靠性。

三、调试方案的注意事项1.安全第一在进行调试工作时，安全应始终放在首位。

必须严格按照安全规范进行操作，对有风险的操作必须采取相应的安全措施。

2.严格按照调试计划进行在进行调试工作时，必须按照预定的调试计划进行，合理安排工作顺序和时间。

确保每个步骤都得到充分的考虑和配合。

3.采用科学的测试手段在调试过程中，应采用科学的测试手段和工具，以保证测试结果的准确性。

使用合适的测试设备和仪器，避免人为因素对测试结果的影响。

4.记录调试结果在调试过程中，应及时记录调试结果，包括每一步的测试数据、调整参数等。

通过记录，可以追溯调试过程，找出问题的根源，并为后续的优化工作提供参考。

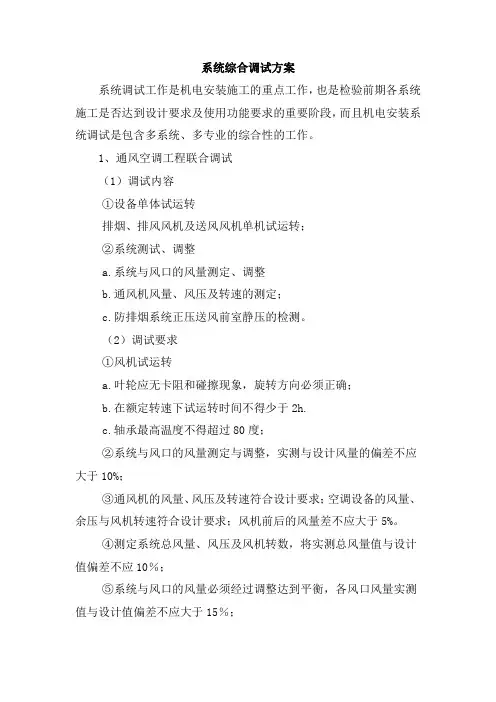

系统综合调试方案系统调试工作是机电安装施工的重点工作，也是检验前期各系统施工是否达到设计要求及使用功能要求的重要阶段，而且机电安装系统调试是包含多系统、多专业的综合性的工作。

1、通风空调工程联合调试（1）调试内容①设备单体试运转排烟、排风风机及送风风机单机试运转；②系统测试、调整a.系统与风口的风量测定、调整b.通风机风量、风压及转速的测定；c.防排烟系统正压送风前室静压的检测。

（2）调试要求①风机试运转a.叶轮应无卡阻和碰擦现象，旋转方向必须正确；b.在额定转速下试运转时间不得少于2h.c.轴承最高温度不得超过80度；②系统与风口的风量测定与调整，实测与设计风量的偏差不应大于10%；③通风机的风量、风压及转速符合设计要求；空调设备的风量、余压与风机转速符合设计要求；风机前后的风量差不应大于5%。

④测定系统总风量、风压及风机转数，将实测总风量值与设计值偏差不应10％；⑤系统与风口的风量必须经过调整达到平衡，各风口风量实测值与设计值偏差不应大于15％；⑥风管系统的漏风率应符合设计要求或不大于10％，风机风量为吸入端风量和压出端风量的平均值，且风机前后的风量之差不应大于5％；⑦无负荷联合运转调整后，应使空气的各项参数维持在设计给定的范围内。

（3）调试方法①风机单体试运转a.风机运转前必须加上适度的润滑油，并检查各项安全措施b.盘动叶轮，观察有无卡阻及碰擦现象。

c.观察叶轮旋转方向是否正确，有无异常振动及声响。

d.轴承温升是否正常。

e.用转速表测试风机主轴的转速，重复测量三次取其平均值，是否与铭牌相符。

f.测试电机电流、功率是否与铭牌相符。

g.风机在额定转速下试运转2h以上。

②系统风量测试a.依据设计图纸，结合现场实际情况，绘制单线系统图，标明风管尺寸，测点位置，风口位置，以及截面积大小。

b.开风机之前，将风道和风口本身的调节阀门，放在全开位置。

c.开启风机进行风量测定与调整，先粗测风量是否满足设计要求，做到心中有数，有利于下部调试工作。

机电系统综合调试方案一、方案背景机电系统是指由机械和电气两个组成部分组合而成的系统，广泛应用于各行各业。

在机电系统的调试过程中，为了保证系统的正常运行和稳定性，需要进行综合调试。

本方案旨在通过对机械和电气两个方面的综合调试，确保机电系统的性能和可靠性。

二、方案内容1.前期准备在进行机电系统综合调试之前，需要进行一系列的准备工作。

首先，需要对机械和电气方面的系统进行详细了解，并编制相应的调试计划和日程安排。

其次，需要准备好相应的调试设备和工具，如调试仪器、电脑等。

最后，应建立一套完善的调试记录和报告制度，方便对调试过程进行追踪和总结。

2.机械调试机械调试主要包括安装、检查和调整等过程。

首先，要确保机械设备的正确安装，包括设备的摆放位置、接地、连接管路等。

然后，对机械设备进行全面检查，包括检查设备的密封性、润滑油的使用情况、传动系统的正常运转等。

最后，调整机械设备的相关参数，如压力、速度、位移等，以确保设备的性能符合要求。

3.电气调试电气调试主要包括布线、接线和调试等过程。

首先，要按照电气图纸进行布线，在布线过程中要遵循相关的安全规范和标准。

然后，进行接线工作，包括电源线、信号线和控制线等。

接下来，对各个电气元件进行调试，如电机的运行方向、传感器的灵敏度、控制器的参数等。

最后，进行整个电气系统的集成调试，确保各个电气元件之间的协调运行。

4.系统整合调试在机械和电气调试完成后，需要对整个系统进行整合调试。

首先，要对机械系统和电气系统进行连接，并进行相应的功能测试，如启动、停止、调速等。

然后，根据系统的工作特点，对系统进行参数调整和优化，以提高系统的性能和效率。

最后，对整个系统进行运行测试，在正常运行条件下，模拟实际工况，验证系统的稳定性和可靠性。

三、方案总结机电系统综合调试是一个复杂而又关键的工作，对于保证机电系统的性能和可靠性至关重要。

通过机械和电气两个方面的综合调试，可以有效地解决系统中的问题和隐患，提高整个系统的运行效能。

机电系统调试方案（技术标）机电系统调试方案1.机电联合调试简述1.1机电工程联手调试的重要性按本程设计功能要求，机电安装工程施工有着非常高的要求，主要体现在以下三点：（1）建筑安全是第一位的；（2）确保本建筑的使用功能；（3）对控制系统的运行要求高。

基于以上三点，机电工程的调试变得尤为重要，它就是确保各功能正常同时实现，并相互相容的必要手段。

1.2对本工程联合调试的理解联手调试就是检验加装工程全处设计、加装等环节质量的一个关键工序，就是确保工程产品质量优良的一个重要依据。

针对本工程的项目功能，联手调试的重点就是低压配电系统、通风空调系统、消防火灾自动报警及协同系统、建筑智能化系统。

1.3联合调试的重点本工程的空调系统的联手调试，并使本工程空调系统在智能建筑系统的监测掌控下安全有效地运转处相当关键的地位；当然消防火灾自动报警系统的联手调试也就是本工程的重中之重。

1.4实施总承包管理与配合为确保各项系统联手调试安全、成功地展开，在行使总承包单位各项管理、非政府职能的职责前提下，总承包单位本身的协调与服务工作也就是总承包单位的关键义务。

2.联手调试的总体策划2.1联合调试各阶段的策划总承包单位就是本工程的施工阶段主要管理者，联手调试工作又就是本工程完工前的关键工序，搞好调试工作的策划，就是本工程调试工作成功进展、确保调试质量的前提条件和关键确保。

(1)联合调试前总体策划的主要内容1)联合调试组织机构的策划；2)联手调试实行流程和技术方案的策划与制订；3)联手调试已经开始时间和总体进度计划；4)联手调试各阶段的各项确保措施；5)与相关方的协调措施；6)与第三方检测单位之间的协同措施；7)与有关职能部门的协同措施；8)与业主、监理、设计等单位的协调与配合措施；9)与专业分包、装修等单位的管理、协调与配合措施；10)调试过程中可能出现问题的预案的应对措施；(2)联合调试过程中策划的主要内容1)对于交叉作业的预见与协调；2)多专业、多工种同时作业之间工序协同；3)调试过程中发生问题的协同与应付措施；4)调试过程中各有关方的协同措施；(3)联手调试顺利完成后策划的主要内容调试完成后，与总承包单位协调培训与交工验收的程序和计划。

机电系统调试方案一、机电系统调试准备1调试人员的准备：参与系统调试的人员必须具有丰富的调试经验，对各系统的工艺流程、控制原理非常熟悉，有较强的解决调试过程中出现问题和排除故障的能力，并由各系统主管施工员带队负责。

2清扫准备：在系统调试前应对泵、柜、箱、洁具、采暖器、风机、照明器具等机电设备，进行清扫和完整性检查，现场的环境也要保持清洁。

3资料准备：调试资料包括整套的系统图，控制原理图，相关的平面图和应由设计院提供的调试数据。

4调试用仪器、仪表、设备的准备。

5制定调试进度计划：由项目经理召集各专业人员，排出一个综合的调试计划，在各专业协同调试时，应组织一个综合小组，并指定一名组长，负责某一综合项目的调试工作。

6系统调试方案编写：各专业施工技术人员必须熟悉设计要求,工艺流程、压力和输送介质、温度等技术参数。

根据各系统的负荷调试施工顺序、进度和施工方法，编制出相应完善的调试方案,来指导调试全过程。

7在调试前须确定排水系统管路完善，地下室、设备机房内压力排水系统处于正常工作状态。

二、给排水系统调试方案1给水系统调试(1)当给水中水设备及管道安装完毕，完整性检验合格，方可进行系统进水试压与水清洗、验收合格后，给水（热水系统）管道在投入使用前还应按照要求进行管路消毒加药处理，然后用清水反复冲洗水箱与管道，直到出水水质符合国家《生活饮用水标准》和当地标准方可投入使用。

(2)在各系统安装完毕，进行水压试验，各加压泵出口至各系统干管的试验压力为加压泵出口压力+0.5MPa，保持1小时不渗不漏为合格；其余各部分管道试验压力为0.9MPa，10分钟压力降不得超过0.02MPa，然后降到工作压力进行检查不渗不漏为合格；冷却水管试验压力为1.0MPa，10分钟压力降不得超过0.02MPa，然后降到工作压力进行检查不渗不漏为合格(3)试压清洗与系统开通交验后，为了确保给水系统的设计要求与功能的完善体现，使系统能投入正常运行，还应做好各系统负荷运行的系统调试工作。

机电调试方案一、背景描述机电调试是指将机电元件进行组装，安装和调试，以确保设备正常运行并达到预期性能。

机电调试是一个重要的环节，它涉及到机械工程和电气工程等多个领域的知识。

本文将介绍机电调试的方案和步骤。

二、调试方案2.1 设定调试目标在进行机电调试之前，首先需要设定调试目标。

调试目标包括但不限于：•设备的正常运行•设备的稳定性和可靠性•设备的精度和准确性•设备的安全性在设定调试目标之前，需要对设备的设计要求进行充分了解，并明确具体要求。

2.2 确定调试环境调试环境的选择对于机电调试非常重要。

调试环境应提供良好的空气，温度和湿度等条件，以确保调试过程的准确性和稳定性。

如果设备将在特殊环境中操作，如高温或低温环境等，需要提前进行模拟和测试。

在进行机电调试之前，需要进行机械组装，将各个机械部件按照设计要求安装到设备上。

机械组装需要按照图纸和技术要求进行，确保各个部件的连接和定位正确。

2.4 进行电气布线电气布线是机电调试的重要一步，需要将各个电气元件按照电路图进行连接。

在进行电气布线之前，需要检查电气元件的参数和规格是否满足需求，并确保电路图的准确性。

2.5 进行初步测试完成机械组装和电气布线之后，可以进行初步测试。

初步测试可以检查设备的基本功能是否正常，如电机的转动，传感器的反馈等。

初步测试可以通过手动控制完成，也可以使用简单的测试设备进行。

2.6 进行参数调整在进行参数调整之前，需要对设备的工作原理和控制原理进行充分了解。

参数调整可以通过调整控制参数和传感器参数等来控制设备的运行。

参数调整需要根据设备的实际情况进行，也需要进行反复测试和调整，直到达到设定的调试目标。

在完成参数调整之后，可以进行系统测试。

系统测试是对整个设备的全面测试，包括机械部分和电气部分。

系统测试需要模拟设备的实际工作环境，并进行正常和异常情况的测试。

系统测试的结果可以评估设备的性能和稳定性。

2.8 进行安全测试安全测试是机电调试不可或缺的一步，它可以检查设备的安全性能和防护措施是否满足要求。

机电系统联合调试方案
1.1.1机电联合调试简介
机电系统联合调试工作包括低压配电、动力、照明、空调风、空调水、防排烟、送排风、给排水、消防、气体灭火等系统，各系统关联性强、综合协调点多，需制定合理调试计划。

1.1.2机电联合调试施工组织
1、联合调试准备
施工准备分为技术准备、人员准备、测试仪器准备、现场准备四部分。

2、联合调试施工组织
根据不同系统、工作范围成立专门的联合调试指挥队，完成整个项目的联动调试。

3、调试工作流程
图1.1.2-1调试工作流程
1.1.3机电联合调试施工方法与技术措施
1、电气系统调试
所有设备调试完成、所有回路校验完成后达到送电条件。

2、给排水系统调试
排水系统灌水及通水调试：排水系统分为压力排水和重力排水，其中压力排水分为废水潜水泵排水和污水压力排水，重力排水分为雨水、污废水系统。

3、通风空调系统调试
空调系统测定与调整的目的，有关空调、采暖及通风系统中各风系统及水系统的试验、试运转和流量平衡。

4、消防水系统调试
消防系统调试分为水压试验，消防系统单机调试，系统循环冲洗，消火栓系统运行。

5、智能建筑系统调试
各子系统调试完成，正常运行。

6、机电联合调试
主要以消防系统、BAS系统的联动调试为主。

图1.1.3-1系统联合调试。

建筑机电综合调试方案建筑机电综合调试方案一、背景介绍建筑机电综合调试是在建筑工程完工之后对建筑机电设备进行集中调试与检验的一项工作。

它包括电力系统、给排水系统、空调系统、电梯系统等机电设备的调试工作。

通过综合调试可以确保建筑机电设备的正常运行、安全可靠，并为建筑工程的后续运营提供保障。

二、调试流程及方案1. 调试前准备工作在进行综合调试之前，需要进行一系列的准备工作，包括：1) 完善设备安装确保机电设备的安装工作完成，各个设备之间的连通性与接线正确无误。

2) 准备调试工具与设备准备必要的调试工具和设备，如电压表、电流表、温度计等，以便进行调试时的实时监测与检验。

3) 制定调试计划根据建筑机电设备的种类及数量，制定详细的调试计划，明确调试顺序与内容。

4) 配备调试人员与技术支持确定调试人员及技术支持人员，确保有足够的人力资源进行综合调试工作。

2. 建筑机电设备调试综合调试工作包括电力系统、给排水系统、空调系统、电梯系统等方面的调试，具体流程如下：1) 电力系统调试对电力主控室、开关箱等电力设备进行检验，检查线路接线是否正确、电压是否稳定等。

2) 给排水系统调试对给水系统、排水系统进行调试，包括水泵及水泵控制系统、水箱阀门及水位控制系统、给水管网、排水管网等的检验与调试。

3) 空调系统调试对空调设备进行调试，包括冷却水系统、输送风系统、温度湿度控制系统等的检验与调试。

4) 电梯系统调试对电梯设备进行调试，包括电梯运行、停靠、开门关门等功能的检验与调试。

3. 调试结果及报告综合调试完成后，需要对调试结果进行评价与总结，编写调试报告。

调试报告中应包括：1) 调试过程的记录与整理对调试过程中的关键参数、调试时间等进行记录，并进行整理总结。

2) 调试结果的分析与评价根据调试结果，对机电设备的运行情况进行评价，判断设备是否正常运行并提出意见与建议。

3) 问题与改进措施对调试过程中出现的问题进行记录，并提出改进措施。

机电系统调试方案机电系统调试是一个非常重要的工作环节，它关乎到整个机电设备的正常工作和运行。

合理的调试方案可以提高机电设备的工作效率和稳定性，减少故障和事故的发生。

下面给出一种机电系统调试方案，以便能更好地进行机电设备的调试工作。

一、调试前的准备工作1.准备设备：调试工具箱、测量仪器、接触器、电缆等；2.根据机电设备的相关文档，对机电设备的工作原理、操作要点和注意事项等进行了解；3.确保机电设备的电源和接地良好；4.验证设备是否已经安装和连接完毕。

二、检查机电设备的各个部分1.检查设备的各个传动部件是否正常，包括各个电机、腔体、泵等；2.检查各个传感器和控制开关是否正常，并验证其工作状态是否正确；3.检查设备的接线是否正确接地,检查电缆的连接是否牢固；4.检查设备的各个液路和气路系统是否正常。

三、按照设备工作流程进行调试1.首先，按照设备的操作流程启动设备；2.通过观察设备运行时的各个指示灯和显示屏，验证设备的工作状态是否正常；3.启动设备的各个传动部件，观察其运行状态是否正常，检查有无异常声音和振动；4.根据设备的工作原理和要求，对设备的各个功能进行测试和验证；5.在设备正常运行的基础上，进行负载测试，观察设备的负载特性和工作稳定性。

四、对设备进行调整和优化1.根据设备的实际工作情况，对设备的参数进行调整和优化，以达到最佳工作效果；2.根据设备的工作状态和工作负载，对设备的传感器和控制装置进行调整和校准，以满足设备的工作要求；3.通过测量和测试，对设备的工作效率、功率和能耗等进行评估和优化。

五、记录和分析调试过程和结果1.在整个调试过程中，及时记录设备的工作状态、参数和调整情况，以备后续分析和参考；2.对设备调试过程中出现的问题和难点进行总结和分析，找出解决办法和优化方法；3.根据设备的调试结果和评估，修改设备的工作流程和规程，以提高设备的工作效率和稳定性。

六、整理并提交调试报告1.根据设备的调试过程和结果，整理调试报告，包括设备的工作情况、问题和解决方法等；2.向相关责任人和团队成员提交调试报告，并进行讨论和汇报；3.根据调试结果和报告，提出对设备的改进和优化建议。

调试工作机构图岗位职责1.2.1 调试指挥小组职责：1.2.1.1 检查调试前的准备工作的落实情况。

1.2.1.2 签发起动和停车命令。

1.2.1.3 听取各值班班长的试运转报告，协调各专业间的调试工作。

1.2.1.4 组织处理调试中的重大问题。

1.2.1.5 组织落实各项指令及及时反馈信息。

1.2.2 专业负责人的职责：1.2.2.1 组织并实施各项起动前的准备。

1.2.2.2 进行技术交底、安全交底。

1.2.2.3 检查值班操作人员的操作规程、安全规程的执行情况。

1.2.2.4 复核运行记录，填写调试记录。

1.2.2.5 发生异常情况紧急停车。

1.2.2.6 组织实施检修工作。

1.2.3 调试值班人员职责：1.2.3.1 严格执行操作规程和安全规程，认真进行操作。

1.2.3.2 监视设备运行情况，发现问题及时向专业负责人汇报。

1.2.3.3 如实、全面、准确、清晰的填写调试值班记录。

1.2.3.4 在专业负责人的指挥下实施运行中的检修。

服从命令听从指挥。

精神集中、坚守岗位。

严禁违章指挥、严禁违章操作。

值班人员提前15 分钟进入现场，在专业人员的召集下开好班前会，交班人员必须在交班完毕后方可离去。

交班人员必须详细的介绍运行情况和运行记录，专业负责人除自己交接班外，还需检查专业内其他人员的交接情况。

交班过程中发现设备的故障，交班人员应协助接班人员排除故障。

系统要求4.1.1 室外给水管道、室内给水管道等，工作介质为液体的管道普通应进行水冲洗，如不能用水冲洗或者不能满足清洁要求时，可采用空气进行吹洗，当应采取相应措施。

4.1.2 水冲洗的排放管必须接入可靠通畅的排水管网，并保证排泄物的畅通和安全。

排放管的截面不应小于被冲洗管截面的60％。

4.1.3 冲洗用水采用城市给水管网接入的饮用水。

4.1.4 水冲洗应以管内可能达到的最大流量不小于1.5m/s 的流速进行。

调试方法4.2.1 把进入各用水点的阀门全部关闭严密。

机电系统联合调试方案1、电气工程系统调试1.1、配电干线测试在电气器具、电箱全部安装完后进行测试：将线路上的开关刀闸、仪表、设备等用电开关全部置于断开位置，测试方法同上所述，确认绝缘测试无误后再进行送电试运行。

电缆的绝缘测试需用1kV兆欧表测试电缆每芯的绝缘电阻，要求逐根测量导线和导线、导线与铜护层之间的绝缘电阻，测试值均应在200MΩ以上。

电线线路的绝缘测试一般选用500V、量程为0～500MΩ的兆欧表。

测量线路绝缘电阻时,兆欧表上有三个分别标有“接地”(E)、“线路”(L)、“保护环”(G)的端钮，应将被测两端分别接于E和L两个端钮上。

1.2、配电箱柜调试本工程配电箱柜数量较多，配电箱柜内低压电器的验收调试主要依托厂家的设备出厂验收及相关支持，安装前一般只作外观检验，但在各专业联合调试中需要对部分配电箱柜内的低压电器进行调试。

低压断路器测试：一般性检查；电磁脱扣器通电试验。

双金属片热继电器测试：一般性检查；动作值试验。

接触器测试：一般性检查；接触器的动作试验。

启动器测试：一般性检查；自耦降压启动器的电气性能试验。

二次接线绝缘电阻测试：二次回路的绝缘电阻值必须大于1MΩ(用500V兆欧表检查)。

二次接线交流耐压试验：箱柜的交流工频耐压实验。

当绝缘电阻值大于10 MΩ时，用2.5kV兆欧表测试1min，应无闪络击穿现象；当绝缘电阻在1－10MΩ时，做1000V交流工频耐压试验，时间1min，应无闪络击穿现象。

箱柜的保护装置的动作试验：先用电阻表或万用表的欧姆档测量线圈是否通路；用500V兆欧表测量继电器所有导电部分和附近金属部分的绝缘电阻，按照下列内容逐项测试：接点对线圈的绝缘电阻，校验电磁铁与线圈间的绝缘电阻，线圈之间、接点之间的及其它部分的绝缘电阻，绝缘电阻一般不应低于10MΩ。

检查时间继电器可动系统动作的平稳均匀性，检查时可用手将电磁铁的铁芯压下使钟表机械动作，观察机械部分是否灵活，有无卡住现象，接点是否接触的良好，然后将电磁铁的铁芯放开，继电器可动部分应立即返回原来位置。

机电安装工程机电系统调试方案1.设备布置：在施工现场根据工程图纸和设计要求，确定机电设备的布置位置，确认设备之间的相对位置和连接方式。

2.设备安装：根据施工图纸和设备使用说明书，进行机电设备的安装。

包括固定设备，连接设备，进行电气接线等工作。

3.连接管线：根据设备的使用要求和连接要求，进行设备之间的管线连接。

包括水、电、气、油等管线的安装和连接。

4.检验试运行：完成设备安装后，进行设备的初步检验和试运行。

检查设备的连接是否正确，设备是否能够正常启动和运行。

5.安全防护：对设备进行安全防护，包括设备的接地、设备的保护装置和防护措施等。

机电系统调试方案是指根据机电设备的特点和使用要求，制定调试方案，以确保机电设备的性能和功能的正常运行。

其主要步骤包括：1.参数设定：根据机电设备的使用要求和技术参数，进行设备的参数设定。

包括设备的电气参数、机械参数、控制参数等。

2.系统连接：对机电设备进行系统连接，包括设备之间的信号连接、控制回路的建立等。

3.系统调试：按照设备的启动顺序和操作要求，对机电系统进行逐个设备的调试。

包括设备的启动、运行、调整参数等。

4.故障排除：如果在调试过程中出现故障，要及时排除故障，确保设备能够正常运行。

5.系统测试：进行整个机电系统的综合测试，测试各个设备之间的连接和协调运行是否正常，确保机电系统的性能和功能的正常运行。

6.系统优化：根据测试结果，对系统进行优化调整，使系统能够更加稳定和可靠地运行。

综上所述，机电安装工程和机电系统调试方案是确保机电设备正常运行的重要工作。

机电安装工程包括设备安装、布置、管线连接、检验试运行等工作。

机电系统调试方案包括参数设定、系统连接、系统调试、故障排除、系统测试、系统优化等工作。

只有进行了系统的安装和调试，机电设备才能正常运行，满足使用要求。

机电工程系统调试方案1. 引言机电工程系统是由机械、电气和控制三个方面相结合的综合系统。

在设计和安装完成后，需要进行系统调试，以确保各个部件和系统组件能够正常工作，并满足设计要求。

本文档将提供一个机电工程系统调试方案，并按照以下步骤进行操作。

2. 调试准备在开始调试之前，需要做一些准备工作。

2.1 确定调试目标首先，需要明确调试的目标。

根据系统的设计要求，确定调试的重点和主要目标。

例如，调试一个机电控制系统时，目标可能是验证系统的稳定性、调整控制参数或测试不同工况下的系统性能等。

2.2 准备工具和设备确定需要使用的调试工具和设备，例如电压表、万用表、示波器、信号发生器等。

确保这些设备在调试过程中可靠并准确。

2.3 准备调试环境清理调试现场，并确保安全措施已经到位。

检查电源接线和接地情况，并确保与设备的连接稳定。

检查系统和设备是否符合规范、标准和安全要求。

3. 调试步骤详细步骤如下：3.1 确认系统连接检查机电系统的各个部件和组件是否正确连接。

确认电气连接是否牢固，机械部件是否正确安装。

确保控制板、电源、传感器、执行器等设备均已连接正确。

3.2 检查电路连接使用电压表和万用表等仪器，逐一检查电路的连接情况。

确保电路连接正确，并检查电压、电流等参数是否正常。

如有必要，可以使用示波器进行进一步的信号分析。

3.3 验证传感器和执行器验证传感器和执行器的正常工作。

对于传感器，可以采用模拟信号或模拟装置进行模拟。

对于执行器，可以通过输入模拟信号或模拟控制器进行控制。

根据系统设计要求，测试系统的各项功能。

例如，测试安全系统的触发条件是否正常，测试自动化系统的自动控制功能是否有效等。

记录测试过程中的数据和结果。

3.5 调整系统参数根据测试结果，对系统参数进行调整。

例如，调整控制器的参数、修改传感器的特性曲线等。

根据调整后的参数再次进行系统功能测试，以验证调整的效果。

在功能测试的基础上，进行系统性能测试。

例如，测试系统的响应时间、控制精度、能耗等指标。

建筑机电系统调试方案一、调试前的准备工作在进行建筑机电系统调试之前，有以下几项准备工作需要完成：1.确定调试人员：根据项目的规模和复杂程度，确定调试人员的数量和专业要求。

调试人员应具备相关专业知识和经验，能够熟练操作调试设备和工具。

2.安排调试时间：根据项目计划和建筑工程的进度，合理安排机电系统调试的时间，确保调试能够在建筑工程竣工前完成。

3.准备调试设备和工具：根据调试项目的具体要求，准备好所需的调试设备和工具，包括仪器仪表、测试设备、维修工具等。

二、机电系统调试方案的制定制定机电系统调试方案时，需要考虑以下几个方面的内容：1.调试顺序和方法：根据机电系统的特点和工作原理，确定调试的顺序和方法。

一般情况下，应先调试主要设备，再逐步调试分系统和细节。

2.调试范围和目标：确定机电系统调试的范围和目标，包括调试各项设备的功能和性能，检查设备的运行状态和安全性能，以及调试各项控制系统的正常工作。

3.调试参数和标准：确定机电系统调试的参数和标准，包括设备的功率、电压、电流、温度、压力等参数，以及设备的运行稳定性、工作效率等标准。

4.调试记录和报告：制定调试记录和报告的格式和内容，记录调试过程中的操作步骤、数据和结果，及时发现和解决问题，形成调试报告，并向相关人员提供参考。

三、机电系统调试流程根据机电系统调试方案，可以制定以下调试流程：1.准备工作：进行调试前的准备工作，包括检查调试设备和工具的完好性和准备充足，确认调试人员的上岗和安全措施的落实等。

2.启动设备：按照设备的正确启动顺序和方法，分别启动机电设备，并检查设备的运行状态和安全性能。

3.调试功能和性能：逐项调试机电设备的功能和性能，包括检查设备的正常工作、性能指标是否合格以及功能是否完好等。

4.检查控制系统：检查机电设备的控制系统是否正常工作，包括检查控制装置、传感器、执行机构等是否能够正常启动和停止，并调试系统的各项参数和标准。

5.联调测试：进行机电系统的联调测试，检查各个子系统之间的联锁和协同工作，确保整个机电系统的正常运行和协调性。

综合机电联合调试协调方案一、背景介绍在现代工业生产中，机电设备的使用广泛而且复杂，为了保证各种设备能够正常运行，需要进行综合机电联合调试。

然而，由于机电设备众多，涉及的技术领域多样，往往难以协调和统一各个设备的运行效果。

因此，制定一套综合机电联合调试协调方案，成为工业生产中的一个重要问题。

二、目标和原则1.目标：确保各设备的运行效果符合要求，保障工业生产的正常进行；2.原则：a.统一规划：规划调试过程和时间，确保各设备的调试能够协同进行；b.高效协作：制定明确的责任分工和沟通机制，提高协作效率；c.持续改进：及时总结经验教训，优化调试过程，不断提升调试效果。

三、调试流程1.综合规划：制定综合机电调试计划，明确各设备调试的先后顺序和时间节点；2.设备准备：确保各设备正常运行并具备调试条件，如检查设备状态、安装必要的测量传感器等；3.联合调试：依据调试计划，对各设备进行联合调试，包括机械传动、电气控制、液压气动等方面的调试；4.故障排查：及时发现和解决设备调试中的故障问题，确保调试工作顺利进行；5.测试验证：对调试过的设备进行功能测试和性能验证，确保其运行效果符合要求；6.调试总结：总结调试工作中的经验和问题，为下一次综合机电联合调试提供指导。

四、关键要点1.协调机械与电气调试：机械系统和电气系统是机电设备中最为重要的两个部分，机械系统需要保证传动效率和精度，电气系统需要保证控制信号的准确性和稳定性。

因此，在联合调试中，要特别关注这两个方面，并制定相应的协调措施。

2.数据采集和分析：通过安装传感器和仪表，采集设备运行的各项参数，并对数据进行分析，及时发现设备的异常情况和潜在问题，并采取相应的措施进行调整或修复。

3.沟通和协作：由于综合机电联合调试需要多个团队的协同工作，因此，建立良好的沟通和协作机制是至关重要的。

要确保各个团队之间的信息畅通，及时共享调试经验和问题，解决调试过程中的不协调和冲突。

4.审核和验收：在完成综合机电联合调试后，要进行最终的审核和验收，确保各项调试工作符合要求。

机电系统调试方案㈠基本规定（1）系统调试前要准备好试验调整所需的仪器、仪表和必要的工具，所使用的仪器、仪表性能应稳定可靠，其精度等级及最小分度值应能满足测定的要求，并应符合国家有关计量法规及检定规程的规定。

（2）通风与空调工程的系统调试，应由施工单位负责，系统单位监督，设计单位与建设单位参与和配合，系统调试的实施可以是施工企业本身或委托给具有调试能力的其他单位。

（3）系统调试前，承包单位应编制调试方案，报送专业监理工程师审核批准；调试结束后，必须提供完整的调试资料和报告。

㈡施工工艺⑴工艺流程①调试前的准备工作：熟悉资料：系统调试前，调试人员应熟悉空调系统的全部设计资料，包括图纸和设计说明书，充分领会设计意图，了解各种设计参数、系统的全貌以及空调设备的性能及使用方法等。

熟悉送（回）风系统、供冷和供热系统、自动调节系统的特点，特别要注意调节装置和检验仪表所在位置。

现场会检：调试人员要会同设计、施工和建设单位，对已安装好的系统进行现场验收。

引编制调试方案：调试方案内容包括调试的目的要求、进度、程序、方法、安全措施、仪器仪表的配套及人员安排等，调试方案要报送专业监理工程师审核批准；调试结束后，必须提供完整的调试资料和报告。

②调试的主要项目和程序：系统调试可以按以下项目和程序进行试验和调整：空调设备单机试运转及调试；系统风量的测定和调整；空调水系统的测定和调整；自动调节和监测系统的检验、调整与联动运行；室内参数的测定和调整；防排烟系统的测定和调整。

⑵操作工艺和调试要点①设备单机试运转及调试的内容和规定通风机、空调机组中的风机：风机外观检查：核对风机、电动机型号、规格及皮带轮直径是否与设计相符；检查风机、电动机的皮带轮的中心轴线是否平行，地脚螺栓是否已拧紧；检查风机进、出口处柔性短管是否严密，传动皮带松紧程度是否适合；检查轴承处是否有足够润滑油；用手盘动皮带时，叶轮是否有卡阻现象；检查风机调节阀门的灵活性，定位装置的可靠性；检查电机、风机、风管接地线连接的可靠性。

机电系统调试及试运行方案XXX机电部门负责人1.调试概况本文介绍了机电系统的调试及试运行方案。

调试重点包括空调送风组织调试、空调水及风系统平衡调试以及噪声测试。

调试目标是实现通风空调系统平衡运行，控制噪声在设计值以下，并满足设计和使用要求。

同时，通过调试运行数据记录进行分析，总结系统调试运行的相关数据及低负荷状态和过渡季节时设备节能运行方案，使设备运行达到最佳效能状态并为今后的系统运行及保修提供指导性的资料。

最后，实现智能化运行管理，编制完整的设备运行管理手册。

2.调试重点本部分介绍了三个调试重点，分别是空调送风组织调试、空调水及风系统平衡调试以及噪声测试。

针对空调送风组织调试，本公司将采用以下程序方法进行：对空调送风系统进行管路优化设计、设备选型设计，系统水力平衡设计。

针对空调水及风系统平衡调试，本公司也将采用类似的方法进行。

噪声测试方法要求严格，具体测试方法见后续。

3.调试组织机构本部分介绍了调试组织机构，由机电部组织各专业分包、设备供应商、机电各职能部门成立调试小组，我公司总部调试专家成立调试顾问团队。

组长为XXX副总经理，副组长包括XXX飞行区管理部经理、XXX经理、民航XXX处长、XXX副局长等。

组员包括XXX现场指挥救援中心经理、XXX局长、XXX部长、XXX经理、XXX经理、XXX机电部门负责人等。

XXX的经理和组员来自XXX和飞行区管理部、航站楼管理部、场务保障部、工程师部、物业管理室等部门。

他们一起组成了调试组织机构，负责调试实施流程和节点计划。

调试实施流程图和节点计划按照招标文件要求的工程总体进度安排。

一阶段机电调试工作进度控制节点包括电气系统调试、通风空调系统调试、采暖系统调试、消防水电调试、给排水系统调试、整体联动调试。

二阶段机电调试工作进度控制节点包括电气系统调试、通风空调系统调试、采暖系统调试、消防水电调试、给排水系统调试、整体联动调试、系统调试。

电气系统调试是其中的一项重要工作。

机电系统综合调试方案一、联合调试的组织、管理与协调保证措施㈠联合调试阶段的组织措施：项目经理为联合调试工作的策划者、组织者，组织项目部生产经理、总工程师、各专业工程师以及各专业的负责人和专业工程师组成调试团体，调动发挥所有参与调试人员的主观能动性，积极投入到本项工作，建立调试工作责任制，责任到人，服从管理，为调试工作的顺利完成创造坚实的基础。

㈡联合调试阶段的管理措施联合调试阶段管理的原则：有计划、有落实、责任到人、动态管理、随时纠偏、保证质量、确保安全。

联合调试阶段主要管理措施联合调试阶段，总体协调工作由项目经理负责，各专业之间的协调与管理由生产经理和总工程师负责，各专业工程师负责本专业与其它专业的协调。

联合调试阶段各专业之间的协调与管理措施见下表。

联合调试阶段各专业间协调与管理措施联合调试阶段与相关方的配合与协调措施本工程调试工作作为安装工程交工前最关键的一项工作主要分为三个步骤：设备单机调试→系统调试→系统联动调试。

㈠单机、系统调试1、调试的内容：单机调试的主要设备1、调试内容和调试方法⑴电力变压器试验：因为电力变压器安装是由专业公司完成，所以仅对变压器的测试内容和要求作简要阐述电力变压器试验因为高压柜安装是由专业公司完成，所以仅对高压柜中的真空断路器的测试内容和要求作简要阐述。

真空断路器试验高压电缆施工由专业公司完成，高压电缆试验内容及要求见下表：对于盘柜上的电流表、电压表、功率表，功率因素表，有功（无功）电度表等，应根据相关表的校验规程进行精度等级校验，每刻度误差应满足其精度要求。

试验用仪表精度应满足量值传递要求，且在检定合格期内。

8、继电器试验(1) 采用继电保护测试仪及数字电秒表对电流、电压测试，继电器进行刻度校验和继电保护整定，并计算相应的返回系数，返回系数应满足要求，保护定值应准确可靠。

(2) 对于中间信号继电器，加入相应的电流或电压信号，继电器应可靠动作，各触点应正常分、合。

(3) 采用继电保护测试仪及数字电秒表对时间继电器进行刻度校验及保护整定，整定值应准确可靠。
