03 第三章 防触电技术

防止触电的技术措施为了达到安全用电的目的，必须采用可靠的技术措施，防止触电事故发生。

绝缘、安全间距、漏电保护、安全电压、遮栏及阻挡物等都是防止直接触电的防护措施。

保护接地、保护接零是间接触电防护措施中最基本的措施。

所谓间接触电防护措施是指防止人体各个部位触及正常情况下不带电，而在故障情况下才变为带电的电器金属部分的技术措施。

专业电工人员在全部停电或部分停电的电气设备上工作时，在技术措施上，必须完成停电、验电、装设接地线、悬挂标示牌和装设遮栏后，才能开始工作。

一、绝缘1．绝缘的作用绝缘是用绝缘材料把带电体隔离起来，实现带电体之间、带电体与其他物体之间的电气隔离，使设备能长期安全、正常地工作，同时可以防止人体触及带电部分，避免发生触电事故，所以绝缘在电气安全中有着十分重要的作用。

良好的绝缘是设备和线路正常运行的必要条件，也是防止触电事故的重要措施。

绝缘具有很强隔电能力，被广泛地应用在许多电器、电气设备、装置及电气工程上，如胶木、塑料、橡胶、云母及矿物油等都是常用的绝缘材料。

2．绝缘破坏绝缘材料经过一段时间的使用会发生绝缘破坏。

绝缘材料除因在强电场作用下被击穿而破坏外，自然老化、电化学击穿、机械损伤、潮湿、腐蚀、热老化等也会降低其绝缘性能或导致绝缘破坏。

绝缘体承受的电压超过一定数值时，电流穿过绝缘体而发生放电现象称为电击穿。

气体绝缘在击穿电压消失后，绝缘性能还能恢复；液体绝缘多次击穿后，将严重降低绝缘性能；而固体绝缘击穿后，就不能再恢复绝缘性能。

在长时间存在电压的情况下，由于绝缘材料的自然老化、电化学作用、热效应作用，使其绝缘性能逐渐降低，有时电压并不是很高也会造成电击穿。

所以绝缘需定期检测，保证电气绝缘的安全可靠。

3．绝缘安全用具在一些情况下，手持电动工具的操作者必须戴绝缘手套、穿绝缘鞋(靴)，或站在绝缘垫(台)上工作，采用这些绝缘安全用具使人与地面，或使人与工具的金属外壳，其中包括与相连的金属导体，隔离开来。

防止触电技术措施
电力是现代社会中不可或缺的能源之一，然而，触电事故也是一种常
见的意外伤害事件。

在日常生活和工作中，触电事故往往是由于触电技术措施不当引起的。

为了降低触电事故的发生率，有效的防止触电技术措施至关重要。

防止触电的技术措施包括但不限于以下几个方面：第一，正确使用绝
缘材料。

绝缘材料能够有效隔离电路，减少漏电风险。

因此，在施工中应选择合适的绝缘材料，并严格按照规定使用和保养。

第二，合理设置接地装置。

接地装置是防止触电事故的关键，通过良好的接地装置可以将电流导入地面，避免对人体造成伤害。

第三，定期检查电器设备。

随着设备的使用和老化，电器设备可能存在漏电、短路等隐患，定期检查可以及时发现并排除安全隐患。

此外，人们在日常生活和工作中也可以采取一些简单的防止触电措施，比如注意不在潮湿的环境中使用电器设备，避免裸露电线接触皮肤等。

同时，对于一些特殊场所如工厂、建筑工地等，需要严格遵守相关安全操作规程，佩戴符合标准的防护用具，提高自我保护意识。

在数字化时代，人们越来越依赖于电力，触电事故已经成为一种不容
忽视的安全隐患。

因此，加强防止触电技术措施的研究和应用显得尤为重要。

只有通过不断提升技术水平，加强安全意识，才能有效降低触电事故的发生率，保障人们的生命财产安全。

防觸電安全培训教材防触电安全培训教材第一章安全意识教育1. 电击事故的危害性电击事故是一种常见但危险的工作事故。

电流通过人体会对健康产生严重影响，甚至导致生命危险。

因此，我们需要高度的安全意识，充分认识到防触电的重要性。

2. 触电事故的成因触电事故通常是由于人为疏忽造成的。

常见的成因包括接触带电设备、触摸带电导线或插头、操作不当等。

我们必须深入了解触电事故的成因，以便采取预防措施。

第二章触电事故的预防措施1. 工作场所安全规范确保工作场所符合安全规范是预防触电事故的基础。

工作场所应配备合适的电气设备和安全装置，并采取适当的标识和警示措施。

2. 个人防护措施个人防护装备是预防触电事故的关键。

包括穿戴绝缘鞋、手套、护目镜等。

在进行电工作业时，务必佩戴个人防护装备并正确使用。

3. 安全操作规程确保按照安全操作规程进行工作是预防触电事故的重要措施。

这包括正确的设备使用方法、操作步骤和紧急情况处理等。

4. 定期维护和检修定期维护和检修设备是预防触电事故的必要步骤。

设备的老化和损坏可能导致电气问题，因此必须定期检查和维护设备，确保其安全可靠。

第三章不同工作环境下的防触电措施1. 办公室环境在办公室环境下，主要存在电器设备使用的安全隐患。

我们应该确保电器设备的接地良好，电源线路完好，并避免用潮手插拔电器。

2. 工厂环境在工厂环境中，电气设备较多且使用频繁。

因此，员工需要接受专业的防触电培训，并且在工作过程中遵循相关的安全操作规程。

3. 建筑工地环境建筑工地是一个高度危险的工作环境，不仅存在电击危险，还可能发生其他事故。

在这种环境下，工人必须配备适当的个人防护装备，并遵守安全操作规程。

第四章应急处理措施1. 电击事故的紧急救援在发生电击事故时，紧急救援是至关重要的。

员工应该学会正确的急救措施，如切断电源、进行心肺复苏等，以确保伤者及时得到救治。

2. 报警和事故记录在电击事故发生后，应立即报警并进行详细的事故记录。

防止触电的安全技术触电是一种电流通过身体而造成的伤害。

触电不仅可以导致短期的伤害，如电击和烧伤，还可能引起严重的长期后果，如心脏骤停和神经损伤。

因此，了解和采取适当的安全措施来防止触电至关重要。

以下是一些常见的防止触电的安全技术：1. 避免接触导电物体：首先，要避免接触任何带电的物体。

这意味着在进行电气维修或操作时，应首先关闭电源，确保电路中不存在电流，然后才能开始工作。

此外，应尽可能避免触摸水、金属物体或潮湿的表面，尤其是在潮湿的环境中。

2. 使用绝缘工具：在进行电气维修或操作时，应使用绝缘工具。

绝缘工具通常由绝缘材料制成，可以防止电流通过到达手部。

例如，使用绝缘手套、绝缘螺丝刀和绝缘扳手等工具可以提供额外的安全屏障。

3. 穿戴适当的个人防护装备：当从事需要接触电流的工作时，穿戴适当的个人防护装备非常重要。

这包括穿戴绝缘鞋、手套和工作服等。

这些防护装备可以提供额外的保护，防止电流通过到达身体。

4. 安全使用电源插座：电源插座是触电的常见源头，因此使用电源插座时要格外小心。

应确保插座和插头干燥，无损坏或暴露的导线。

此外，不要在插座上堆放过多插头，以免过载引起火灾和触电风险。

5. 安装接地系统：接地系统是防止电流流入人体的重要手段。

通过将设备和电源的金属外壳连接到地面，可以将电流引导到地面，而不是通过人体。

因此，在家庭或办公场所安装和维护好接地系统非常重要。

6. 定期检查电线和电器：电线和电器的损坏可能会导致触电事故。

因此，定期检查和维护家里和办公室的电线和电器是很重要的。

任何损坏的电线或电器都应立即修复或更换。

7. 避免在潮湿或湿润的环境中操作电器：潮湿或湿润的环境会增加触电的风险。

因此，在接通电源前，应确保周围环境干燥，并避免在潮湿的场所操作电器。

8. 学习急救知识：即使采取了所有的预防措施，有时还是无法完全避免触电事故的发生。

因此，学习急救知识对处理触电事故至关重要。

即使是基本的心肺复苏（CPR）技能也可能挽救生命。

第三章：电击防护供配电系统是电力系统的重要组成部分,该系统的安全、稳定运行直接影响着电能的输送、使用,该系统电击的防护主要指人身安全、设备安全,建筑物及其他相关设施的安全;本章就供配电系统的电击防护做一定的讨论,为正确使用、维护电气系统安全奠定基础;第一节电流通过人体产生的效应人身安全是电气安全的首要问题,作为一种常识,相关知识应被人们认识掌握,作为一门技术知识也应被人们尤其是电气工程技术人员掌握理清这些问题,正确认识它对制定防护措施,建立有效防护方法,最大限度地保障人身安全有着极其重要的意义;一、电击及分类：电流对人体的伤害分电击和电伤,以电击为最严重“电击”就是我们通常所说的“触电”,指人体因接触带电部分而受到生理伤害的事件;电击实质就是电流对人体器官的伤害;接触及带电部分的途径,电击又分为直接电击和间接电击两种类别;1、直接电击：因接触到正常工作时带电的系统而产生的电击,如单相触电2、间接电击：正常工作时不带电的部位,因某些因素的影响带上危险电压后被人们触及而产生的电击;二、电流的人体效应与相关的标准电流通过人体时其热效应,化学效应及电刺激产生的生物效应会对人体造成伤害,其危害程度与通过的电流大小,作用时间,电压高低、频率及通过人体的途径以及人体体电阻和健康状况等诸多因素有着密切的联系;1、生理效应：电流是危机人体生命安全的直接因素,其严重程度与电流的大小呈正相关性,为研究这种相关性,我们把人受电击时产生的生理效应划分为几种典型状态,这几种状态的临界点称为生理“阀”;注：电伤是指触电时的热效应,化学效应以及电刺激引起的生物效应对人体造成的伤害;常见电伤有：电灼伤,电烙伤等(1)感知阈：使人体产生触电感觉的最小电流值称为感知阀,感知阈有个体差异,按50%概率计,成年男性为,女性为,感知阈与电流接触时间长短无关,但与频率有关;(2)摆脱阈：人体触电后能自主摆脱电源的最大电流;摆脱阈也有个体差异,按50%概率计,成年男性为16mA,女性为通常取10mA,其值与时间无关,在20-150hz频率范围内与f无关;(3)室颤阈：通过人体能引起心室纤维性颤动的最小电流值,称为心室纤维性颤动阈,该值与作用时间及心脏搏动周期密切相关,当电流持续时间小于一个心搏周期时,很大的电流500mA才能引起心室颤动,当大于一个心搏周期时,很小的电流50mA即可;(4)反应阈：通过人体能引起肌肉不自觉收缩的最小电流值;该电流不会产生有害生理效应,但会引起二次伤害,该值通常为.2、工程标准：115-100Hz正弦交流电通过人体效应：P52图3-3及P52表3-11室颤电流与时间的关系a、达尔基尔研究结果：I2t=K D有效范围δ数Kd按%最大不引起室颤电流曲线为116²mA²·S结论：若电击发生时I²t＜116²mA²·S则发生室颤的可能性在%以下;b、柯宾研究结果：It=Kk 式中δ数Kk取为50mA·St＜1s2、室颤电流与电流途径的关系：室颤电流δ“左手到双脚”通道流通是最不利的一种情况,若从别的通道流过,则室颤电流值不同;不同电流通路的心脏电流系数见表P53 3-2.2直流电流通过人体的效应直流电的电流—时间效应区域的划分见P54图3-4;三、人体阻抗与安全电压1、人体阻抗的构成：人体阻抗由皮肤阻抗与人体内阻抗构成,其总阻抗呈阻容性;（1）皮肤阻抗Zp：该阻抗与电流大小、频率、接触面积、温度、是否受伤等因素有关;（2）人体内阻抗Zi：人体内阻抗基本上是阻性的,其数值由电流通路决定;按接触面积所占成分较小;2、人体总阻抗极其特性：人体总阻抗由电流通路,接触电压,通电时间、频率,皮肤温度,接触面积,施加压力和温度等因素共同确定;人体总阻抗呈阻容性,活人体阻抗与接触电压关系见P55图3-6,当接触电压为220V时,5%的人Zt小于1000欧姆,90%的人Zt在1000-2125欧姆之间,综上所述：正常环境下,人体总阻抗典型值可取为1000欧姆,而且接触电压瞬间典型值可取为500欧姆;3、安全电压：安全电压是低压,但低压不一定是安全电压,正常环境条件下的安全电压为25V,我国规定的安全电压是指36V,24V,12V,如机床照明一般采用36V及以下的安全电压,路灯的电压不应超过36V,特别是潮湿场所应为12V;补充：触电急救人体触电后,往往会出现神经麻痹,呼吸中断,心脏停止跳动等症状,呈昏迷不醒的状态,但实际上是出于假死状态;触电死亡者一般具有以下特性：1心跳呼吸停止2瞳孔放大3血管硬化4身上出现尸斑5尸僵;若以上特性中有一个尚未出现,都应作为假死,应立即进行现场救护;有触电者经过四小时现场急救脱离危险的案例,因此,每个电气工作人员和其他有关人员必须熟练掌握触电急救的方法;一、解脱电源触电急救首先要使触电者迅速脱离电源,方法介绍如下：1、脱离低压电源：1切断电源2用绝缘工具设法解脱触电者3拉开电源4垫绝缘板5分相剪短电源2、脱离高压电源：因电压高、电源远,不易切断电源,措施如下：1立即通知有关部门停电2穿戴绝缘防护工具,用绝缘工具拉开电路或熔断器或高压断路器等方式切断电源,注意安全距离3、在抢救触电者脱离电源中应注意一下事项：（1）不采用金属式受潮的物品作为救护工具（2）为采取任何绝缘措施,救护人员不得直接接触触电者的皮肤和触碰衣服（3）在使脱离电源过程中,救护人员最好用一只手操作,以防自身触电;（4）若触电者站立式处于方位时,防止脱离电源后摔跤;（5）夜晚发生触电时,应考虑切断电源后的照明,以利救护二、迅速诊断电源脱离后,若症状较轻,触电者只需要安静休息,并严密观察即可,若触电者触电时间较长,通过电流较大,出现“假死”症状,必须迅速判断并进行紧急救护;三、心肺复苏心肺骤停是各种原因所致的循环和呼吸的突然停止和意识丧失,是医院临床上最紧迫的急诊;心肺复苏就是针对这一急诊所采用的一系列措施,现介绍几种徒手操作方法,心肺复苏法支持生命的三项基本措施如下：1、通畅气道：抢救呼吸停止人员重要环节2、口对口鼻人工呼吸：方法：救护人员用手指捏住伤员鼻翼,先连续大口呼气两次,每次秒,若两次吹气后试测颈动脉仍无搏动,要立即同时进行胸外按压;3、胸外按压：其原理是用人工机械方法按压心脏,或替心脏跳动,以达到血液循环的目的,凡心脏停止跳动或不规则的颤动可立即用此方法;步骤：1朝天仰卧,后背着实着地2救护者两手交叠,手掌根部放在心窝口稍高,两乳头间稍低;3两臂伸直,带冲击的用力垂直下压,压陷深度3-5厘米;4压到位后立即全部放松,但掌根不得离开胸壁;5按压要以均匀速度进行,每分钟80次左右,按压、放松时间相等6胸外按压与口对口人工呼吸同时进行,节奏：单人抢救时每按压15次以后吹气2次15:2,反复进行,双人抢救时,每按压5次后,由另一人吹气1次5:1反复进行;四、抢救过程中的再判定：1、胸外按压和口对口呼吸1秒后应再用看、听、试方法在5-7秒内完成判定;2、若已有脉动但无呼吸,则暂停胸外按压,再进行2次口对口呼吸,接着5秒吹气1次,若2项全无则继续坚持心肺复苏法抢救;3、在抢救过程中,要每隔数分钟判定一次,每次判定不超过5-7秒,在医护人员未接替抢救前,不得放弃现场抢救五、抢救过程中触电伤员的移动与转院1、现场急救不得为方便而随意一到那个伤员,确需要移动,抢救中断不应超过30秒2、移动伤员或送医院时应平躺在担架上,并应继续抢救;3、应创造条件,用塑料袋装入碎冰屑作成帽状包在伤员头部,露出眼睛,使胸外温度降低,争取心、肺、脑安全复苏六、触电伤员好转后处理：若经抢救均已恢复则可暂停心肺复苏法操作,但恢复早期有可能再次骤停,应严密监护,不能麻痹,要随时准备再次抢救,注意安静; 补充题：人体触电后死亡的特征是什么何为假死如何进行触电急救第二节电气设备及装置的电击防护措施电气设备及装置的电击防护措施主要有绝缘、屏护和间距;其中绝缘是电气设备的主要电击防护措施,屏护和间距则主要针对电气装置而言的;这些措施均为力图消除接触到带电体的可能性,属于直接电击防护措施,是预防而非补救措施;一、用电设备电击防护方式分类1、类别划分低压电气设备按其电击防护方式可分为四类,分别为：O、Ⅰ、Ⅱ、Ⅲ类;1O类设备：1、特征：基本绝缘、无保护连接手段;2、安全措施：仅依靠基本绝缘,只能用于非导电场所;2、Ⅰ类设备：1、特征：基本绝缘,有保护连接手段;2、安全措施：与保护接地相连接;3、适用场合：IT、TT、TN等系统,设备端的保护线连接方式都是针对Ⅰ类设备而言;在我国日常使用的电器中,Ⅰ类设备占大多数,因此,作好对Ⅰ类设备的电击防护意义重大3、Ⅱ类设备：1、特征：基本绝缘和附加绝缘组成的双重绝缘或相当于双重绝缘的加强绝缘,没有保护接地手段;2、安全措施：不需要3、适用场合：Ⅱ类设备的电击防护全靠设备本身的技术措施,电击防护完全不依赖于供配电系统,也不依赖于使用场所的环境条件,是一种安全性能很好的设备类别;4、Ⅲ类设备：1、特征：由安全特低电压供电,设备不会产生高于安全特低电压的电压;2、安全措施：接于安全特低电压;3、适用场合：具备并能提供安全特低电压环境;注：分类只表示电击防护的不同方式,并不代表设备的安全水平等级;2、类别划分与电击防护的关系以上设备均有直接电击防护措施,但间接电击防护性能和途径各有不同;1 O类设备：仅依靠基本绝缘作电击防护,属于电击防护条件较差的一种,只能用于非导电场所;2Ⅰ类设备：基本绝缘和附加安全措施,日常使用电器中Ⅰ类设备占绝大多数,做好对Ⅰ类设备的电击防护意义重大3Ⅱ类设备：具有双重绝缘或加强绝缘,设有附加安全措施;4Ⅲ类设备：使用安全特低电压;二、电气设备外壳防护等级1、外壳与外壳防护的概念：1、外壳及外壳防护：电气设备的“外壳”是指与电气设备直接相关联的界定设备空间范围的壳体;外壳防护是电气安全的一项重要措施,它既是保护人身安全的措施,又是保护设备自身安全的措施;2、外壳防护的两种形式：1第一种防护形式：防止人体触及或接近壳内带电部分和触及壳内的运动部件,防止固体异物进入外壳内部的防护形式;2第二种防护形式：防止水进入外壳内部而引起有害的影响;2、等级的代号及划分1、代号：表示外壳防护等级的代号由素引正字母“IP”和附加左后位的两个素引数字组成;写作：IP××,其中第一位数字表示第一种防护形式的各个等级；第二位数字则表示第二种防护形式的各个等级,素引数字的含义见P58表3-4、3-5;例如：IP30、IPⅹ、IP2ⅹ等;2、试验：电气设备外壳防护等级是通过相关的试验来确定的; 注：电气设备电击防护方式分类只是表示电击防护的不同方式,而并不表明设备的安全水平等级,而设备外壳的防护等级是以“级”来划分的,不同级别的安全防护性能有高低之分;3、外壳防护与电击防护的关系1保护设备免受外界危害2使人免受设备伤害三、屏护除通过绝缘实现直接电击防护外,屏护与间距也是常用的直接电击防护措施;屏护：是一种对直接接触带电导体的可能性进行机械隔离手段;主要用于不便于绝缘如开关电器的可能部分或绝缘不足以保证安全如高压设备的场合1、阻隔屏蔽：罩盖式外壳2、障碍：障碍只提供局部的直接接触防护,不具备防止故意接触带电体行为的功能;四、间距间距是通过保持带不同电位导体间的空间距离,使人不能同时触及二者以避免电击事故的技术措施;人的伸臂范围规定为,因此带电体距地面应在以上;小结：绝缘,屏护与间距都是防止直接电击的基础保护手段,是直接在设备或装置上采取的直接电击防护措施;作为补充,剩余电流保护具有直接电击防护功能,是在直接电击防护失效后的补充,后面将讨论补充：安全距离：电压等级： 10kv 35kv 110kv 220kv 330kv 500kv距离m: 1第三节低压系统自身的电击防护性能分析除雷击或静电等少数情况外,电击发生时流过人体的电流绝大多数情况是由供配电系统提供,因此系统电击防护措施就是通过实施在供配电系统上的技术手段,在电击或电击可能性发生的时候,切断这个电流供应的通道,或降低这个电流的大小,从而保障人身安全;本节主要讨论不同接地形式的低压配电系统中间接电击防护问题,因讨论的各种措施都涉及设备外壳与大地的电气连接,故都仅针对Ⅰ类设备;若讨论中无特别说明,均按正常环境条件下安全电压V L=50V,人体阻抗为纯电阻,且电阻值R M为1000欧姆进行分析计算;一、低电压系统接地故障1.接地故障定义相导体与大地或与大地有联系的导体之间的非正常电气连接,称为接地故障;如：相线与接地的PE线、PEN线、建筑物金属构件的电气连接,相线跌落大地等;2、接地故障与电击事故的关系对电击防护Ⅰ类用电设备而言,在TT,TN,IT系统中,设备外壳都通过PE线与大地相连,设备相导体碰壳漏电故障即相导体与PE线电气连接,因此均为接地故障;换句话说,在以上接地系统中,间接电击危险性都是由接地故障产生的;站立在地面的人发生直接电击,也是接地故障;3、接地故障与单相短路故障的区别与联系在工频交流系统中,接地与单相短路的共同特征是故障点处与另一导体发生了非正常电气连接,形成故障回路;若故障回路阻抗只包含电网阻抗,则是单相短路故障；若另一导体与大地有电气联系,则为接地故障;这两种故障是按不同标准命名的,两者之间可能有交叉的情况;具体就TT,TN,IT系统而言,有以下几种情况：1TT,TN,IT系统中,相线与中性线如果有的话间的金属性连接均为单相短路故障,但只有TT、TN系统中同时又是接地故障;2TT,TN,IT系统中,相线与PE线间的金属性连接均为接地故障,但只有TN系统中同时又是单相短路故障;若接地故障同时又是单相短路故障,则故障电流很大,但非短路性质的接地故障电流一般很小,很多时候甚至小于计算电流;二、TT系统间接电击防护性能分析TT系统即系统电源和用电设备外露导电部分各自独立接地的低压配电系统,由于设备接地装置就在设备附近,因此连接设备外壳和接地装置的PE线断线的几率小,一旦断线也容易被发现,安全措施可靠性高;另外,TT系统正常运行时用电设备外壳不带电,漏电接地故障时外壳高电位不会沿着PE线传导至其它设备处,使其在爆炸与火灾危险性场所、低压公共电网和户外电气装置等处有技术优势,其应用范围渐趋广泛;1、原理分析：1降低预期接触电压的作用：Vt= R E Vφ/R N + R EVt-人体预期接触电压 R N-系统接地电阻 R E-设备接地电阻Vφ-故障相电压当人体接触外漏可导电部分时,则安全条件：Vφ= 220V ,R M=4欧姆,则R E≤欧姆-不容易实现也不经济可见：设备外壳接地能有效降低接触电压,但要低于安全限值以下难度较大2过电流保护电器切断电源动作分析：假设R N=R E=4欧姆,接地电流Id=,如此小电流不易让保护装置动作;如对于固定设备,电击防护要求过流保护电器在5s内切断电流,若用熔断器保护,则要求故障电流Id不小于熔断器熔体额定电流的5倍,而为防误动,要求熔体额定电流为计算电流的倍,则计算电流不大于,即只有计算电流在5A以下设备,单相碰壳用熔断器保护才能有效,若为手握式电器,要求内动作,则允许计算电流更小,可见保护有很大局限性2、相关问题：1中性点的对地电位偏移：正常运行：中性点人与保护接地E电位相同,两点重合;故障时N点不变,E点发生偏移：若R E=R N则中心点上将带110v对地电压若降低R E使Vve=50v则R E≤欧姆-不容易实现也不经济2非故障相对地电压升高3TT系统与TN系统不得混用原因可上课提问3、TT系统电击防护性能小结1 TT系统通过降低接触电压进行电击防护很难达到要求,从工程角度看可认为是不可行的;2 TT系统通过接地故障电流驱动过电流保护电器切断电源进行电击防护很难达到要求,从工程角度看大多数情况下可认为是不可行的;3 TT系统在电击防护性能上的最大优点在于可防止故障设备外壳危险电压向其他设备外壳传导;4 剩余电流保护是TT系统一项重要的安全措施,没有此措施,绝大多数保护是安全性不合格的三、TN系统的间接电击防护性能分析：虽然TN系统在单相碰壳故障发生时有降低接触电压的作用,但TN系统电击防护更多地立足于过电流保护器切断电源来实施;单相短路电流大或过电流保护电器动作电流值小,对电流电击防护是有利的;TN系统是我国目前应用最普遍的系统;1、原理分析：以TN-S系统为例,分析TN系统的间接电击防护原理1降低预期接触电压的作用：TN系统发生单相碰壳时单相接地电流为：Id=Vφ/|Z1+Zt+Zpe|,因此时R N上无电流流过,系统中性点仍保持地电位,设备外壳对地电压预期接触电压为：Vt=Id|Zpe|=|Zpe|Vφ/|Z1+Zt+Zpe|可见Vt大小取决于Z1+Zt/Zpe,在TN系统中,当截面较小时线路很长时,Zt<<Z1,故人体预期接触电压通常会大于110v;结论：尽管TN系统在碰壳故障发生后有降低接触电压的作用,但一般不能将接触电压降至安全电压范围,不能有效防止电击;2过电流保护器切断电源动作分析TN系统间接电击防护主要是将碰壳转为单相接地故障,通过保护装置切断电流实现电击防护;切断电流包含两个含义：一是要能可靠地切断；二是应在规定时间内切断,但应注意以下几个方面：1故障设备距电源的距离：距离越远则回路阻抗越大,电流越小, 程度会下降,但仍要求在切断时间不变前提下可靠动作,故故障设备距电源的距离越远,对电击防护越不利2线路阻抗的影响：降低线路阻抗;对电击防护是有利的,因为Id增大不仅有利于可靠动作,降低PE线阻抗,还可以降低Ut,可见加大导线截面不仅可降低电能损耗,电压损失,还有利于提高过电流保护的灵敏性及电击防护水平3变压器计算阻抗Zt的影响：Zt与变压器零序阻抗有关,选择适当的联结组别如Dyn11可大幅降低Zt的大小,对电击防护有利2、相关问题：1TN—C系统存在的问题：1正常运行时设备外露可导电部分带电：三相 TN-C系统正常运行时三相不平衡电流、3n次谐波电流等都会流过PEN线,并在PEN线上产生压降,从中性点电位为零到沿PEN线越远则电压越高有指示最高120v,对于单相TN-C系统PEN线上电流为相线电流,在PEN线上产生电压也会导致设备外壳上,可见无论单相,还是三相TN-C系统,正常运行时设备外壳带电是不可避免的2 PEN线断线会使设备外壳带上危险电压：以单相TN-C系统为例2、TN—C系及TN—C—S系统的重复接地重复接地：重复接地是为了使保护导体在故障时尽量接近大地电位而在工作接地点以外其他点的接地;作用：显著提高TN系统的电击防护性能;地点：电缆与架定线路交接处；电缆、架定线路引入建筑物处;1 TN-C系统：a 降低正常工作时PEN线的电压见P66图3-15b 有效防止PEN线断线时的危险,降低断线点后的接触电压P67图3-162）TN-C-S系统：重复接地对TN-C部分作用仍然有效,同时使故障设备到电源中性点阻抗变小,使设备外壳部分电压减小,从而既降低了接触电压,又增大了短路电流;见P67图3-173、TN系统电击防护性能小结（1）尽管TN系统单相碰壳故障发生时有降低接触电压的作用,但不能低到安全电压的水平;（2）T N系统电击防护更多地立足于通过过电流保护电器切断电源来实施;即将单相碰壳故障变成单相短路故障并通过过电流保护电器切断电源来实现电击防护;（3）单相短路电流的大小对TN系统电击防护性能具有重要影响;四、IT系统电击防护性能分析IT系统即系统中性点不接地,设备外露可导电部分接地的配电系统;IT系统特点：供电可靠性高,供电连续性好,主要应用于容易发生单相接地故障的场所如矿井,医院手术室等;1、原理分析：1正常运行状态分析：正常运行分析见P68图3-18所示,三相对地电容电流平衡,无净电容电流流入大地,每相对地电容电流见P68式3-8;2碰壳接地故障分析：若系统设备发生单相碰壳接地故障如V相碰壳,则线路L1对地电压Uue大幅降低,忽略R E上压降,则 Uue=0V ,非故障相对地电压升至线电压,三相电压对地电压不再平衡,则相电流之和不再为零,有净电容电流流入大地,且为正常泄露电流的三倍,接地故障电流通过R E流回电源,此时若有人触及设备外漏可导电部分,形成人体电阻Rt与Re分流,流过人体电流为, ,若设备不接地,则流过人体电流为I CE,可见设备外壳将大大降低人体流过电流;假定R E=0,可见,发生单相接地故障时,流入大地的电容电流为正常运行时单相对地电容电流3倍;流过人体的电流I M=R E I CE/R E +Rt其中：I CE-系统接地电容电流,I M-流过人体电流,R E-接地电阻 ,Rt-人体接触电阻包括人体电阻R M,鞋袜及与地板电阻;结论：流过人体的电流I M一般远小于人体能够承受的电流,故IT系统自身电击防护性能非常出色;2、相关问题：1一次接地与二次接地：1 一次接地：IT系统某一相发生接地称为一次接地,若Vt=I CE R E<50V,则无电击危险,系统可继续运行;2二次接地：若发生一次接地后,系统另一设备与一次接地不同相又发生接地故障,则称为二次接地,此时类似相间短路故障,应立即断电,否则会因电流过大烧坏设备及线路;若忽略线路及变压器计算阻抗,则短路电流为：见P70式3-11,3-12;此时,保护装置应立即动作切断故障电流否则过电流可使设备损坏或引发火,对380/220v低压配电系统外壳将带190v50v电压,将威胁到人体安全;2中性线装置与相电压获取IT系统可设置中性线,但一般不推荐,IEC强烈建议不设置,原因是IT系统多用于易发生单相接地场所,中性线一旦接地则成为TT系统,针对IT系统设置的各种保护措施可能失效且连续供电能力,防护水平均受影响相电压获取：1用10kv/变压器直接以10kv电源取得。

预防触电安全技术措施1. 引言触电是指人体接触电流导体或者触及线路时，电流通过人体引起的伤害。

触电事故具有突发性、危险性和隐蔽性等特点，给人身安全造成严重威胁。

为了预防触电事故的发生，我们需要采取一系列的安全技术措施。

2. 接地保护措施接地保护是防止电气设备、线路等带电部分出现漏电和传导电压而引起触电危险的重要手段。

接地保护主要包括以下几种措施：2.1. 保护接地保护接地是通过将电气设备的外露金属部分接地，使其失去电压，从而防止触电事故的发生。

保护接地的具体措施包括：将金属外壳连接到专用的保护地线上，确保其与大地之间有低阻抗的接地连接；对于有较高电压的设备，应采用防护接地，即通过接地保护装置监测接地线路和设备的接地状态。

2.2. 人身绝缘人身绝缘是指通过绝缘措施将人体与带电部分之间建立足够高的电阻，从而防止触电的发生。

人身绝缘的措施主要包括：使用绝缘工具，如绝缘手套、绝缘靴等；在潮湿或高温环境下工作时，应采用湿地绝缘措施，如穿戴白胶手套等。

3. 预防漏电保护措施漏电是指电流从电气设备或线路的带电部分通过人体传导到地面的现象。

漏电容易引起触电事故，因此需要采取以下预防措施：3.1. 漏电保护器漏电保护器是一种在线路出现漏电时能够迅速切断电源的保护装置。

漏电保护器能够通过检测电流的不平衡，判断是否漏电，并在漏电发生时立即切断电源，避免触电事故的发生。

3.2. 绝缘监测仪绝缘监测仪可以监测电气设备或线路的绝缘状态，及时发现绝缘故障，避免漏电引起的触电危险。

绝缘监测仪具有自动检测和报警功能，能够及时发出警报并切断电源，保护人身安全。

4. 安全操作措施除了以上的技术保护措施之外，正确的操作方法也是预防触电事故的关键。

以下是一些常用的安全操作措施：4.1. 避免湿手操作电气设备湿手操作电气设备容易导致电流通过人体，增加触电的风险。

因此，在操作电气设备时应保持手部干燥，并采取必要的防护措施，如穿戴绝缘手套等。

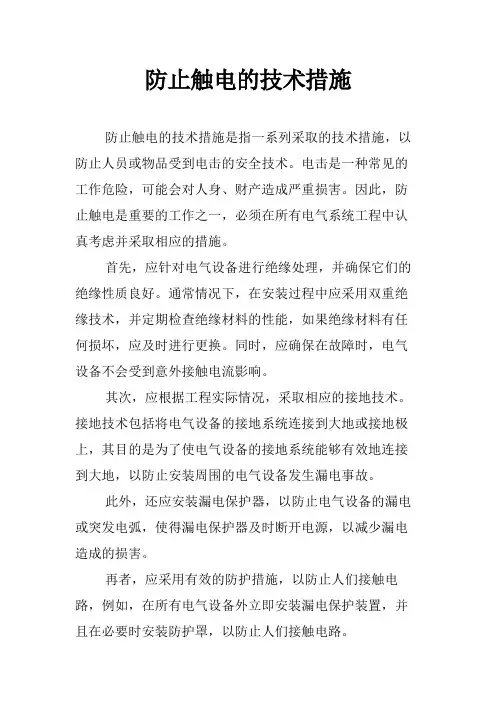

防止触电的技术措施
防止触电的技术措施是指一系列采取的技术措施，以防止人员或物品受到电击的安全技术。

电击是一种常见的工作危险，可能会对人身、财产造成严重损害。

因此，防止触电是重要的工作之一，必须在所有电气系统工程中认真考虑并采取相应的措施。

首先，应针对电气设备进行绝缘处理，并确保它们的绝缘性质良好。

通常情况下，在安装过程中应采用双重绝缘技术，并定期检查绝缘材料的性能，如果绝缘材料有任何损坏，应及时进行更换。

同时，应确保在故障时，电气设备不会受到意外接触电流影响。

其次，应根据工程实际情况，采取相应的接地技术。

接地技术包括将电气设备的接地系统连接到大地或接地极上，其目的是为了使电气设备的接地系统能够有效地连接到大地，以防止安装周围的电气设备发生漏电事故。

此外，还应安装漏电保护器，以防止电气设备的漏电或突发电弧，使得漏电保护器及时断开电源，以减少漏电造成的损害。

再者，应采用有效的防护措施，以防止人们接触电路，例如，在所有电气设备外立即安装漏电保护装置，并且在必要时安装防护罩，以防止人们接触电路。

最后，还应建立完善的安全操作规程，以确保工作人员正确操作电气设备，并严格遵守操作规程，以防止触电事故的发生。

以上就是防止触电的技术措施，即采用双重绝缘技术、采取接地技术、安装漏电保护器、采取有效的防护措施、建立完善的安全操作规程等技术措施，以确保电气设备的安全操作，防止人员受到电击的危害。

防触电技术防触电技术第一节直接接触电击防护一、绝缘绝缘是用绝缘物把带电体封闭起来。

良好的绝缘是保证电气设备和线路正常运行的必要条件，也是防止触及带电体的安全保障。

电气设备的绝缘应符合其相应的电压等级、环境条件和使用条件。

1、绝缘材料和性能（1）绝缘材料的种类。

电工绝缘材料是指体积电阻率107Ω· m以上的材料。

电工绝缘材料分为：①固体绝缘材料。

包括瓷、玻璃、云母、石棉等无机绝缘材料，橡胶、塑料、纤维制品等有机绝缘材料和玻璃漆布等复合绝缘材料。

②液体绝缘材料。

包括矿物油、十二烷基苯、硅油等液体。

③气体绝缘材料。

包括六氟化硫、氮等气体。

（2）绝缘材料的性能。

绝缘材料有电性能、热性能、力学性能、化学性能、吸潮性能、抗生物性能等多项性能指标。

2、绝缘检测绝缘检测包括绝缘试验和外观检查。

绝缘试验包括绝缘电阻试验、耐压强度试验、泄漏电流试验和介质损耗试验。

现场只进行绝缘电阻试验。

绝缘电阻试验包括绝缘电阻测量和吸收比测量。

绝缘电阻和吸收比都用兆欧表测量。

吸收比是从开始测量起，第60s的绝缘电阻与第15s的绝缘电阻的比值。

绝缘材料受潮后电阻减小，泄漏电流增大，而且充电过程加快，吸收比接近于1；绝缘材料干燥时，泄漏电流小，充电过程慢，吸收比明显增大到1.3以上。

变压器、电动机、电力电容器等高压设备应按规定测定吸收比。

外观检查主要是绝缘机构物理性能的观察和检查。

包括是否受潮、表面有无粉尘、纤维或其他污物、有无裂纹或放电痕迹、表面光泽是否减退、有无脆裂、有无破损、弹性是否消失、运行时有无异味等项目。

二、屏护屏护是采用遮拦、护罩、护盖、箱闸等将带电体与外界隔绝开来。

屏护包括屏蔽和障碍。

屏蔽能防止无意识，也能防止有意识触及或过分接近带电体；障碍只能防止无意识触及或过分接近带电体，而不能防止有意识移开或越过该障碍触及或过分接近带电体。

屏护的安全作用是防止触电（防止触及或过分接近带电体）、防止短路以及短路火灾、防止被机械破坏以及便于安全操作。
