物理欧姆定律-经典压轴题及答案

物理欧姆定律-经典压轴题及答案
即 ，可得到 ，由于R1是定值电阻，所以电压表示数的变化量和电流表示数变化量的比值不变，①正确；
②滑动变阻器R的规格为“40Ω 1A”，表示R的最大电阻是40Ω，允许通过的最大电流是1A，定值电阻R1的规格是“10Ω 0.5A”，表示R1的电阻是10Ω，允许通过的最大电流是0.5A，由串联电路电流的规律可知，电路的最大电流只能是0.5A，从图中可以看到，电压表选用小量程，最大示数是3V，由串联电路电压的规律可知，变阻器的最小电压是
由分压原理可知，变阻器连入电路的最小电阻 ，电路是串联的，根据欧姆定律可知此时电路的电流是
变阻器 连入电路的电阻越大，电压表的示数越小，电路的电流越小，所以变阻器 连入电路的最大电阻是 ，故只闭合开关S、S1，为保证电路安全，滑动变阻器接入电路的阻值范围是10Ω~40Ω，②错误；
③只闭合开关S、S1，为保证电路安全，根据 可知，当 的电压最小时，其功率也最小，当 的电压最大时，其功率也最大，即滑动变阻器 接入电路的阻值范围是40Ω时，电压表的示数最小，由分压原理可知，此时 的电压为 电压的4倍，由串联电路电压规律可知， 的最小电压是
设电源电压是 ，可以得到关系式
解得 、 ；A错误、C正确；
B．从图乙可以看到，当滑动变阻器两端电压是5V时，其功率是0.5W，这时滑动变阻器接入电路的阻值大小是
当R2接入阻值为50 Ω时它的功率不是最大，B错误；
D．当电路中的电阻最小时，即滑动变阻器接入电路的阻值是0时，电路中的总电阻最小，电路消耗的电功率最大，大小是
由图可知，R1和R2并联，电流表A1测量干路中的电流，电流表A2测量通过R2的电流，用电压为2U的电源替换原来的电源，两电阻不变，由I= 可知电流表A1示数与A2示数大小不变，两电表示数之比也不变，不可行；

中考物理压轴题专题欧姆定律的经典综合题及详细答案

中考物理压轴题专题欧姆定律的经典综合题及详细答案

一、初中物理欧姆定律问题1．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电调电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在保证电路安全的情况下，下列判断正确的是（）A．电路中电流变化的范围是0A～0.5AB．滑动变阻阻值变化的范围是2.5Ω～10ΩC．灯泡的最小功率是0.45 WD．该电路的最大功率是1.25W【答案】C【解析】【详解】AB．当灯泡的电压最大时，即L 2.5VU=，此时电路中的电流大小为LLL1.25W0.5A2.5VPIU===这个电流值没有超过滑动变阻器的最大电流，滑动变阻器两端电压是R L- 4.5V-2.5V 2.0VU U U===这个电压大小也没有超过电压表的量程，此时滑动变阻器接入电路中的电阻值大小为RR2.0V4Ω0.5AURI===这个阻值大小也没有超过滑动变阻器的最大阻值，故电路中的电流最大是0.5A；由题意可知，滑动变阻器两端的电压最大只能是3V，此时灯泡的电压是1.5V，电路中的电流大小为LLL1.5V0.3A5ΩUI IR====这个电流大小没有超过滑动变阻器的最大电流，滑动变阻器接入电路中的阻值大小为RR3V10Ω0.3AURI===这个阻值大小也在滑动变阻器阻值范围之内，所以电路中的电流大小最小可以为0.3A，综上所述，电路中电流变化的范图是0.3A～0.5A，滑动变阻阻值变化的范围是4Ω～10Ω，A 错误、B错误；C．当灯泡的功率最小时，电路中的电流大小最小，即L0.3AI=，灯泡的最小功率是()22L L L0.3A5Ω0.45WP I R==⨯=C正确；D．该电路的电流最大时，根据P UI=，电路中的功率最大，大小为4.5V0.5A 2.25WP UI==⨯=D错误。

2．如图所示，电源电压为4.5V，电流表量程为“0~0.6A”，滑动变阻器规格为“10Ω1A”，小灯泡L标有“2.5V1.25W”（不考虑温度对灯丝电阻的影响）。

中考物理欧姆定律-经典压轴题及答案

中考物理欧姆定律-经典压轴题及答案

答案为 D．选项 A、B、C 不符合题意．
8．如图所示，电源电压保持不变，小灯泡 L1、L2 分别标有“6V 3W”和“6V 6W”的字 样，滑动变阻器 R 的阻值变化范围为 0~12Ω，当 S1、S2 和 S3 都闭合，滑动变阻器的滑片滑 到 a 端时，两灯都正常发光。不考虑温度对灯泡电阻的影响，则（ ）
I
IL
UL RL
1.5V 5Ω
0.3A
这个电流大小没有超过滑动变阻器的最大电流，滑动变阻器接入电路中的阻值大小为
R UR 3V 10Ω IR 0.3A
这个阻值大小也在滑动变阻器阻值范围之内，所以电路中的电流大小最小可以为 0.3A，综 上所述，电路中电流变化的范图是 0.3A～0.5A，滑动变阻阻值变化的范围是 4Ω～10Ω，A 错误、B 错误；
率。 【详解】
A．当 S1、S2、S3 都闭合，滑动变阻器滑到 a 端时，灯泡 L1 和灯泡 L2 并联，因并联电路中 各支路两端的电压相等，且两灯都正常发光，则电源的电压
U U1 U2 6V
故 A 错误；
B．由 P UI 可得，两灯泡都正常发光时通过的电流
I1
P1 U1
3W 6V
0.5A ， I2
【分析】
【详解】
A．由图甲所示电路图可知，电流表采用内接法，由于电流表的分压作用，所测电压偏 大，试验误差是由电流表的分压造成的，当待测电阻阻值远大于电流量表内阻时，即甲图
适合测量阻值较大的电阻，误差会减小，故 A 正确； B．由图乙所示电路图可知，电流表采用外接法，由于电压表的分流作用，使所测电流偏 大，实验误差来源于电压表分流，当电压表内阻远大于待测定值阻值时，即乙图适合测量
7．已知甲、乙两灯的额定电压均为 6V，如图是甲、乙两灯电流随其两端电压变化的曲 线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全， 则电路的工作电流和电源最大电压为

中考物理欧姆定律-经典压轴题附答案

中考物理欧姆定律-经典压轴题附答案

一、初中物理欧姆定律问题1．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．【答案】C【解析】【详解】A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意；B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意；CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UIR=可知，电路中的电流越小，由U IR=可知，R两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意；D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意．故选C．2．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．3．小明利用图甲的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I—1R图像，如图乙，由图可知（）A．定值电阻两端电压控制为2V不变B．当电流为0.2A时，电阻R为0.1ΩC．当滑片向右移时，电压表数变大D．当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为1:2【答案】A【解析】【分析】由题意可知，本题考查了“通过导体的电流与电阻的关系”，可以运用欧姆定律和串联电路的特点进行分析判断。

中考物理欧姆定律的计算-经典压轴题及答案

中考物理欧姆定律的计算-经典压轴题及答案

一、欧姆定律的计算问题难题易错题1．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电调电压恒为4.5V ，电压表量程“0～3V”，滑动变阻器规格“20Ω 1A”，灯泡L 标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在保证电路安全的情况下，下列判断正确的是（ ）A ．电路中电流变化的范围是0A ～0.5AB ．滑动变阻阻值变化的范围是2.5Ω～10ΩC ．灯泡的最小功率是0.45 WD ．该电路的最大功率是1.25W 【答案】C 【解析】 【详解】AB ．当灯泡的电压最大时，即L 2.5V U =，此时电路中的电流大小为L L L 1.25W 0.5A 2.5VP I U === 这个电流值没有超过滑动变阻器的最大电流，滑动变阻器两端电压是R L - 4.5V -2.5V 2.0V U U U ===这个电压大小也没有超过电压表的量程，此时滑动变阻器接入电路中的电阻值大小为R R 2.0V4Ω0.5AU R I === 这个阻值大小也没有超过滑动变阻器的最大阻值，故电路中的电流最大是0.5A ； 由题意可知，滑动变阻器两端的电压最大只能是3V ，此时灯泡的电压是1.5V ，电路中的电流大小为L L L 1.5V0.3A 5ΩU I I R ==== 这个电流大小没有超过滑动变阻器的最大电流，滑动变阻器接入电路中的阻值大小为R R 3V 10Ω0.3AU R I === 这个阻值大小也在滑动变阻器阻值范围之内，所以电路中的电流大小最小可以为0.3A ，综上所述，电路中电流变化的范图是0.3A ～0.5A ，滑动变阻阻值变化的范围是4Ω～10Ω，A 错误、B 错误；C ．当灯泡的功率最小时，电路中的电流大小最小，即L 0.3A I =，灯泡的最小功率是()22L L L 0.3A 5Ω0.45W P I R ==⨯=C 正确；D ．该电路的电流最大时，根据P UI =，电路中的功率最大，大小为4.5V 0.5A 2.25W P UI ==⨯=D 错误。

中考物理欧姆定律的计算问题-经典压轴题含详细答案

中考物理欧姆定律的计算问题-经典压轴题含详细答案

一、欧姆定律的计算问题难题易错题1．如图甲所示电路中，电源电压8V 且保持不变，标有“8V ，8W ”小灯泡与滑动变阻器串联，当滑片P 由A 端滑到B 端过程中，根据两电压表与电流表示数绘制出的U -I 图像，两图像交于Q 点，如图乙所示，下列说法正确的是（ ）A ．Q 点处滑动变阻器两端电压U >4VB ．Q 点处流过小灯泡的电流I <0.5AC ．Q 点处整个电路总功率P <4WD ．Q 点处小灯泡实际功率P 灯>2W【答案】D 【解析】 【详解】由甲可知，该电路是灯泡与电阻器串联，电压表V 1测灯泡L 电压，电压表V 2测变阻器R 的电压，二者电流相等，电流表测电流I 。

对甲电路进行动态分析可得，当滑片往A 移动，滑动变阻器R 电阻变小，电路电流变大，电压表V 1示数变大，电压表V 2示数变小。

A ． 从图中可以获得信息，Q 点为二者的交点，Q 点表示二者此刻的电流、电压都相等即I R =I L ，U R =U L灯泡与变阻器串联，所以二者电压之和等于电源电压，即U L +U R =8V所以U R = U L =4V故A 错误；B ． 设灯泡正常发光时的灯丝电阻为R L1，灯泡两端电压为4V 的时候灯丝电阻为R L2，R L1=2U P 额额=()28V 8W=8Ω灯泡L 的电阻在变化，随着电压增大，灯丝的温度变高，电阻变大。

电压减少时，灯丝温度较低，电阻较小，即：R L1>R L2，则：R L2<8Ω。

Q 点为二者的交点，Q 点表示二者此刻的电流、电压都相等。

所以Q 点时电流，I Q =L2U R '=L24V R >4V 8Ω=0.5A 故B 错误；C ． 由于I Q >0.5A ，所以此时电路总功率P Q =UI Q >8V ×0.5A=4W故C 错误； D ． 灯泡的实际功率P LS =UI L2=4V ×I L2>4V ×0.5A=2W故D 正确。

2024年中考物理复习专题——欧姆定律的综合计算(含答案)(1)

2024年中考物理复习专题——欧姆定律的综合计算1．如图所示电路中，电源电压恒为6V，R1的阻值为20Ω．闭合开关后，电流表的示数是0.5A．求：（1）通过R1的电流；（2）电阻R2的阻值．2．某电熨斗在220V电压下工作时，其电热丝的电阻为200Ω。

那么，此时通过该熨斗电热丝的电流是多大？3．在图甲所示电路中，闭合开关S后，发现电流表A的示数是0.1A，电压表V1的示数是6V，电压表V2的示数如图乙所示。

求：（1）此时灯泡L2灯丝电阻R2；（2）电源电压U；（3）灯泡L1两端的电压U1。

4．如图所示的电路中，110ΩR=，220ΩR=，闭合开关后，电流表的示数为0.2A。

求：（1）电源电压是多少？（2）电路中的总电流是多少？5．如图甲所示，电路两端电压U保持12V不变，两个电阻的U-I图像如图乙所示，当开关S闭合后，电流表的示数为多大？6．如图所示的电路中，电源电压保持不变，电阻R 2=20Ω，闭合开关S 后，电流表A 1的示数为0.5A ，电流表A 2的示数为0.3A ，求：(1)电源电压(2)电阻R 1中的电流(3)电阻R 1的阻值7．在如图所示的电路中，当1S 闭合，S 2、S 3断开时，电压表的示数为5V ，当1S 、S 3断开，S 2闭合时，改变电压表“+”、“ -”接线柱的接法，电压表的示数为3V 。

求：(1)电源电压；(2)当1S 、S 3闭合，S 2断开时，电压表的示数。

8．如图所示，电源两端电压U 为9V 并保持不变，闭合开关S 后，电流表A 的示数I 为1.2A ，电流表A 1的示数I 1为0.9A 。

求：(1)通过电阻R 2的电流I 2；(2)电阻R 2两端的电压U 与通过R 2的电流I 2的比值。

9．经过对电阻的大小与长度的关系的深入探究，实验小组的同学发现：同种材料的导体的电阻在横截面积和温度不变时，电阻的阻值与长度成正比，于是实验小组的同学决定设计一个简易的身高测量仪。

中考物理欧姆定律的计算-经典压轴题含答案

A．当小灯泡L正常发光时，Rl接入电路的电阻为6欧姆
B．当小灯泡L正常发光时，该电路在10s时间内消耗的电能为30J
C．当滑片P移到最左端时，通过小灯泡L的电流为1A
D．当滑片P移到最左端时，电路的总功率最小且为10W
【答案】D
【解析】
【分析】
【详解】
AB．当小灯泡L正常发光时，小灯泡L两端的电压是6V，根据并联电路的电压规律可知，滑动变阻器R1的电压也是6V，流过灯泡L的电流大小是
实际功率之比为1：4；D正确。
故选D。
8．如图所示电路，电源电压为9V保持不变，滑片P由A点滑到B点时（图中未标出），电压表的示数由6V变为3V，电流表的示数变化了0.3A。关于变阻器接入电路的阻值RA和RB的大小关系、定值电阻R0的电功率变化量△P0，下列选项正确的是（）
A．RA>RB、△P0=2.7WB．RA>RB、△P0=1.9W
A． B． C． D．
【答案】D
【解析】
【分析】
【详解】
输电线的电阻与其长度成正比，设每km输电线的电阻为R0，短路位置离甲地的距离为 ，则短路位置离乙地的距离为s- ，则AB间的总电阻：
RAB=2 R0
同理可得，CD间的总电阻：
RCD=2×(s- )R0
用如图所示的测量仪进行检测时，电源电压不变，所以由欧姆定律得：
一、欧姆定律的计算问题难题易错题
1．如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R:R2为
A．3:2B．2:3C．7:5D．5:7
【答案】A
【解析】
【分析】
【详解】
闭合S、S1，断开S2时，R1、R串联接入电路，电压表测量的是R两端电压，示数为UR=5V，则由串联分压得 ，即 ①；闭合S、S2，断开S1时，R2、R串联接入电路，电压表测量的是R两端电压，示数为UR′=7V，则由串联分压得 ，即 ②，由①②解得R:R2=3:2．故选A．

中考物理欧姆定律-经典压轴题含详细答案精选全文

可编辑修改精选全文完整版一、初中物理欧姆定律问题1．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．【答案】C【解析】【详解】A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意；B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意；CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UIR=可知，电路中的电流越小，由U IR=可知，R两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意；D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意．故选C．2．如图所示，电源电压恒为9V，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为“24Ω 0.8A”，灯泡标有“3V 1.5W”字样。

闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A ．滑动变阻器的电阻允许调节的范围是0~24ΩB ．电流表示数的变化范围是0.1A~0.5AC ．电压表示数的变化范围是1V~3VD ．灯泡的最小功率是0.54W 【答案】D 【解析】 【详解】从图中可以看到，灯泡和滑动变阻器串联，根据电功率公式P UI =可知灯的额定电流是L L L 1.5W0.5A 3V P I U ===额额额 还可知道灯泡的电阻是L L L 3V6Ω0.5AU R I ===额额因为电压表的量程是0到3V ，所以当灯泡两端的电压是3V ，电路中的电流最大，大小是max L 0.5A I I ==额由此可计算得电路中的最小总电阻是min max 9V18Ω0.5AU R I ===总 那么滑动变阻器接入电路的最小阻值是L min min -18Ω-6Ω12ΩR R R ===滑总而当滑动变阻器接入电路的电阻最大时，灯泡两端的电压最小，电流也是最小的，电路是安全的，所以滑动变阻器的电阻允许调节的范围是12Ω~24Ω；电路中的最大总电阻是L max 6Ω24Ω30ΩR R R =+=+=总电路中的最小电流是min max9V0.3A 30ΩU I R ===总 所以电流表示数的变化范围是0.3A~0.5A ；也可知道灯泡两端的电压最小值是Lmin min L 0.3A 6Ω 1.8V U I R ==⨯=所以电压表示数的变化范围是1.8V~3V ；当电路中电流最小时，灯泡的电功率最小，大小是()22Lmin min L 0.3A 6Ω0.54W P I R ==⨯=故选D。

中考物理—欧姆定律问题压轴题专题复习及答案

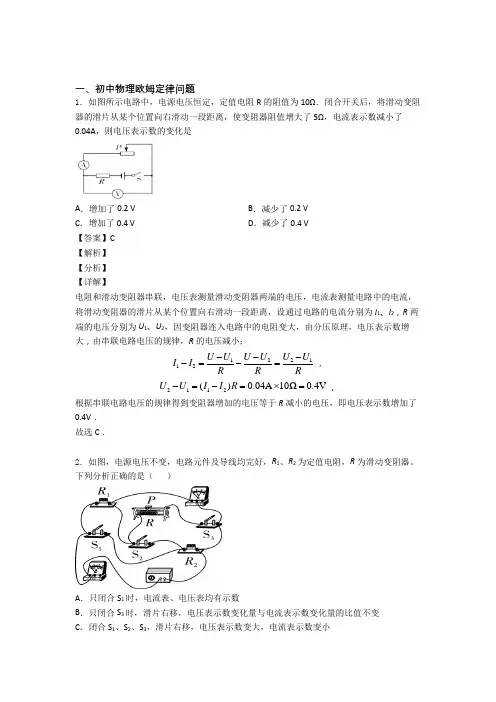

一、初中物理欧姆定律问题1．如图所示电路中，电源电压恒定，定值电阻R 的阻值为10Ω．闭合开关后，将滑动变阻器的滑片从某个位置向右滑动一段距离，使变阻器阻值增大了5Ω，电流表示数减小了0.04A ，则电压表示数的变化是A ．增加了0.2 VB ．减少了0.2 VC ．增加了0.4 VD ．减少了0.4 V【答案】C【解析】【分析】【详解】 电阻和滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流，将滑动变阻器的滑片从某个位置向右滑动一段距离，设通过电路的电流分别为I 1、I 2，R 两端的电压分别为U 1、U 2，因变阻器连入电路中的电阻变大，由分压原理，电压表示数增大，由串联电路电压的规律，R 的电压减小； 122112U U U U U U I I R R R----=-=， 2112()0.04A 10Ω0.4V U U I I R -=-=⨯=，根据串联电路电压的规律得到变阻器增加的电压等于R 减小的电压，即电压表示数增加了0.4V ．故选C ．2．如图，电源电压不变，电路元件及导线均完好，R 1、R 2为定值电阻，R 为滑动变阻器。
