PCBA检验标准最完整版.docx

最新PCBA质量检查标准(最)最新PCBA质量检查标准(最完整版)目的：本文档旨在提供一份最新、最完整的PCBA（Printed Circuit Board Assembly，印刷电路板装配）质量检查标准，以确保PCBA产品具备优质和可靠性。

本文档适用于所有与PCBA相关的质量检查工作，包括原材料检查、工艺检查和最终产品检查。

本文档旨在提供一份最新、最完整的PCBA（Printed Circuit Board Assembly，印刷电路板装配）质量检查标准，以确保PCBA产品具备优质和可靠性。

本文档适用于所有与PCBA相关的质量检查工作，包括原材料检查、工艺检查和最终产品检查。

1. 原材料检查1.1 元器件质量检查- 检查元器件是否符合规定的规格和参数要求。

- 检查元器件的包装是否完好无损，无明显的变形或损坏。

- 确认元器件的批次和生产日期，并核实其与采购记录是否一致。

1.2 PCB板材质量检查- 检查PCB板材的厚度是否符合要求。

- 检查PCB板材的颜色、纹理和表面光洁度是否合格。

- 核实PCB板材的型号和批次，并与采购记录进行比对。

1.3 焊料和助焊剂质量检查- 检查焊料和助焊剂的型号和批次，并与采购记录进行比对。

- 检查焊料和助焊剂的保存条件是否符合要求，确保其未过期或受到污染。

2. 工艺检查2.1 手工焊接检查- 检查焊接是否均匀、牢固，焊接点是否完整且无冷焊现象。

- 检查焊接的位置、角度和间距是否符合要求。

2.2 焊接过程控制检查- 确保焊接过程中的温度、时间和压力控制合理，避免过热或冷焊等问题。

- 检查焊接过程中是否有明显的焊接留痕或未焊接到位的情况。

2.3 绝缘和包装检查- 检查绝缘层是否完整且与焊点隔离良好。

- 检查产品的包装是否完好无损，且与运输过程中的标准保持一致。

3. 最终产品检查3.1 外观检查- 检查产品外壳的加工和涂装是否符合要求。

- 检查产品的尺寸、标识和标志是否清晰可辨。

PCBA检验标准(最完整版)第一章：前言PCBA的质量是影响整个电子产品质量的重要因素之一。

为保证PCBA质量，我们需要对其进行严格的检验。

本文将介绍完整的PCBA检验标准，帮助您进行准确、高效、有效的PCBA检验。

第二章：PCBA检验目的2.1 保证产品质量PCBA作为电子产品的核心部件，其质量直接影响整个产品性能的稳定性、可靠性、耐久性和安全性。

2.2 提高产品市场竞争力对PCBA进行全面、准确、有效的检验可以有效降低产品故障率，提高用户体验，提高产品的市场竞争力。

2.3 降低生产成本通过全面检验，可以及时发现问题，减少返修率，最终降低生产成本。

第三章：PCBA检验内容3.1 外观检验外观检验用于判断PCBA外观是否符合要求，主要包括：•确认PCBA板面无明显瑕疵、变形和氧化；•确认PCBA连接部件是否有氧化、变形、松动、断裂等缺陷；•确认焊点是否完整、齐全、无虚焊、错位、多焊等问题。

3.2 尺寸检验尺寸检验用于判断PCBA的尺寸是否符合要求，主要包括：•确认PCBA的长度、宽度及厚度是否符合标准尺寸；•确认组件间距和组件贴附位置是否准确。

3.3 组件安装检验组件安装检验用于确认PCBA组件的安装是否正确，主要包括：•确认组件的安装方向是否正确；•确认组件与PCBA板面焊点是否正确对接；•确认组件是否缺失、脱落或存在异物。

3.4 电气性能检验电气性能检验用于测试PCBA的电气性能，主要包括：•确认PCBA的输入输出是否稳定；•确认电容、电阻及其他元器件的数值是否正常；•确认板间连接电阻是否正常。

3.5 环境适应性检验环境适应性检验用于测试PCBA在不同环境条件下的稳定性和可靠性，主要包括：•确认PCBA在不同温度、湿度、震动和冲击条件下的工作状况；•确认PCBA在不同环境条件下的EMC性能是否正常。

第四章：PCBA检验工具为了保证PCBA检验的准确性，我们需要配备相应的检验工具，主要包括：•显微镜：用于检查焊点情况和检验组件是否正确安装；•万用表：用于测试电气性能和元器件数值；•热风枪：用于检验焊点锡膏情况和测试环境适应性；•多功能测试仪：用于测试电气性能和工作稳定性。

PCBA验收标准1. 引言本文档旨在为PCBA（Printed Circuit Board Assembly）验收提供标准和指导。

PCBA是电路板组装过程中的关键步骤，对产品的质量和性能起着重要影响。

通过明确验收标准，有助于确保PCBA 质量，以提高产品可靠性和稳定性。

2. 验收物品- PCBA电路板- 元器件（电子元件）- 焊接材料- 技术文档和设计规范3. 验收标准在进行PCBA验收时，应考虑以下标准和指标：3.1 质量标准- PCBA的焊接质量应符合IPC（Association Connecting Electronics Industries）标准，包括焊点质量、焊盘覆铜、焊料露量等方面的要求。

- 元器件的安装应符合设计规范，包括正确的安装位置、方向、固定方式等。

- PCB板面应无明显的损坏、变形和氧化。

- PCBA的尺寸、外观和标识应符合技术文档和设计规范的要求。

3.2 功能性能- PCBA应能正常工作，完成所需的功能和操作。

- 进行必要的电测和信号测试，以确保电路板的性能符合设计要求。

3.3 环境适应性- PCBA应能在规定的温度范围内正常工作，且能耐受一定的湿度和振动。

- PCBA的外壳和外部连接应具备足够的防护能力，以保护其内部元件和电路。

4. 验收步骤进行PCBA验收时，推荐以下步骤：4.1 外观检查- 检查PCBA表面是否有明显的损伤或焊接缺陷。

- 检查元器件的安装位置和固定方式是否正确。

- 检查PCBA的尺寸和外观是否符合要求。

4.2 功能测试- 运行预定的功能测试程序，检查PCBA是否能正常工作和完成设计功能。

- 进行电测和信号测试，以验证PCBA的性能是否达到设计要求。

4.3 环境测试- 将PCBA置于规定的温度条件下，测试其在不同温度下的工作表现。

- 对PCBA进行湿度和振动测试，以验证其适应环境的能力。

5. 验收记录对每次PCBA验收应及时记录以下信息：- 产品名称和规格- 客户信息和要求- 验收日期和地点- 验收结果和问题记录6. 验收责任不同角色在PCBA验收中承担如下责任：- 生产部门负责PCBA的生产和组装。

文件批准Approval Record文件修订记录Revision Record:1、目的Purpose:建立PCBA外观检验标准，为生产过程的作业以及产品质量保证提供指导。

2、适用范围Scope:2.1本标准通用于本公司生产任何产品PCBA的外观检验（在无特殊规定的情况外）。

包括公司内部生产和发外加工的产品。

2.2 特殊规定是指：因零件的特性，或其它特殊需求，PCBA的标准可加以适当修订，其有效性应超越通用型的外观标准。

3、定义Definition:3.1标准【允收标准】 (Accept Criterion)：允收标准为包括理想状况、允收状况、拒收状况等三种状况。

【理想状况】 (Target Condition)：此组装情形接近理想与完美的组装结果。

能有良好组装可靠度，判定为理想状况。

【允收状况】 (Accept Condition)：此组装情形未符合接近理想状况，但能维持组装可靠度故视为合格状况，判定为允收状况。

【拒收状况】(Reject Condition)：此组装情形未能符合标准，其有可能影响产品的功能性，但基于外观因素以维持本公司产品的竞争力，判定为拒收状况。

3.2 缺陷定义【致命缺陷】(Critical Defect)：指缺陷足以造成人体或机器产生伤害，或危及生命财产安全的缺陷，称为致命缺陷，以CR表示的。

【主要缺陷】(Major Defect)：指缺陷对制品的实质功能上已失去实用性或造成可靠度降低，产品损坏、功能不良称为主要缺陷，以MA表示的。

【次要缺陷】(Minor Defect)：系指单位缺陷的使用性能，实质上并无降低其实用性，且仍能达到所期望目的，一般为外观或机构组装上的差异，以MI表示的。

3.3焊锡性名词解释与定义：【沾锡】(Wetting) :系焊锡沾覆于被焊物表面，沾锡角愈小系表示焊锡性愈良好。

【沾锡角】 (Wetting Angle) 被焊物表面与熔融焊锡相互接触的各接线所包围的角度(如附件)，一般为液体表面与其它被焊体或液体的界面，此角度愈小代表焊锡性愈好。

PCBA测试标准(最完整版)1. 简介此文档旨在提供一份完整的PCBA测试标准，以确保PCBA产品的质量和性能达到预期要求。

PCBA测试是指对印刷电路板组装(PCBA)完成后的功能、电性能、可靠性等进行检测和验证的过程。

本标准将涵盖常见的PCBA测试内容和相应的测试方法。

2. 功能测试2.1 连接性测试- 目标：验证PCBA上各个元件之间的连接是否正常。

- 方法：使用万用表或测试夹具进行电阻、连通性测试。

2.2 功能验证测试- 目标：验证PCBA在正常工作条件下的功能是否正常。

- 方法：将PCBA连接到相应的电源和信号源，观察并记录PCBA的反应、输出等情况。

3. 电性能测试3.1 电压测试- 目标：验证PCBA在额定电压下的性能是否正常。

- 方法：使用数字电压表或示波器测试PCBA上各个电压节点的电压值。

3.2 电流测试- 目标：验证PCBA在额定电流下的性能是否正常。

- 方法：使用电流表或电流探头进行电流测试。

4. 可靠性测试4.1 温度循环测试- 目标：验证PCBA在温度变化环境下的性能是否正常。

- 方法：将PCBA暴露在一系列温度变化的环境中，观察并记录PCBA的响应和性能。

4.2 湿度测试- 目标：验证PCBA在湿度变化环境下的性能是否正常。

- 方法：将PCBA暴露在一系列湿度变化的环境中，观察并记录PCBA的响应和性能。

5. 其他测试5.1 阻抗测试- 目标：验证PCBA上各个电路的阻抗是否满足设计要求。

- 方法：使用阻抗测试仪或示波器进行阻抗测试。

5.2 焊接质量测试- 目标：验证PCBA上焊接质量是否良好。

- 方法：使用目视检查或显微镜检查焊点的质量和焊接问题。

6. 测试报告测试完成后，应撰写测试报告，包括测试方法、测试结果、异常情况等详细信息，并结合标准要求对测试结果进行评估和总结。

以上是PCBA测试的最完整版标准，通过进行严格的测试，可以有效确保PCBA产品的质量和稳定性。

请根据具体项目需求，在此基础上进行适当调整和补充。

P C B A外观检验标准完整Newly compiled on November 23, 2020文件批准Approval Record文件修订记录 Revision Record:1、目的 Purpose:建立PCBA外观检验标准，为生产过程的作业以及产品质量保证提供指导。

2、适用范围 Scope:本标准通用于本公司生产任何产品PCBA的外观检验（在无特殊规定的情况外）。

包括公司内部生产和发外加工的产品。

特殊规定是指：因零件的特性，或其它特殊需求，PCBA的标准可加以适当修订，其有效性应超越通用型的外观标准。

3、定义 Definition:标准【允收标准】 (Accept Criterion)：允收标准为包括理想状况、允收状况、拒收状况等三种状况。

【理想状况】 (Target Condition)：此组装情形接近理想与完美的组装结果。

能有良好组装可靠度，判定为理想状况。

【允收状况】 (Accept Condition)：此组装情形未符合接近理想状况，但能维持组装可靠度故视为合格状况，判定为允收状况。

【拒收状况】(Reject Condition)：此组装情形未能符合标准，其有可能影响产品的功能性，但基于外观因素以维持本公司产品的竞争力，判定为拒收状况。

缺陷定义【致命缺陷】(Critical Defect)：指缺陷足以造成人体或机器产生伤害，或危及生命财产安全的缺陷，称为致命缺陷，以CR表示的。

【主要缺陷】(Major Defect)：指缺陷对制品的实质功能上已失去实用性或造成可靠度降低，产品损坏、功能不良称为主要缺陷，以MA表示的。

【次要缺陷】(Minor Defect)：系指单位缺陷的使用性能，实质上并无降低其实用性，且仍能达到所期望目的，一般为外观或机构组装上的差异，以MI表示的。

焊锡性名词解释与定义：【沾锡】(Wetting) :系焊锡沾覆于被焊物表面，沾锡角愈小系表示焊锡性愈良好。

【沾锡角】 (Wetting Angle) 被焊物表面与熔融焊锡相互接触的各接线所包围的角度(如附件)，一般为液体表面与其它被焊体或液体的界面，此角度愈小代表焊锡性愈好。

5.1.16 错件：装错非BOM表单内备注的元件；5.1.17 极性反：有极性的元件被放置颠倒；5.1.18 多锡：引脚折弯处的焊锡接触组件体或密封端，或焊锡覆盖了插件引脚使其未露出，或影响组装；5.1.19 少锡：贴片引脚处焊锡不足或插件孔内填充焊锡不足；5.1.20 拉尖：元器件引脚头部有焊锡拉出呈尖形；5.1.21 最小电气间隙：不绝缘的非公共导体之间的最小间距，任何违反最小电气间隙的状况均为缺陷；5.1.22 灯面：贴装或插件LED元件一面，也称为主面；5.1.23 驱动面：装有芯片IC及连接器的一面，也称为辅面或焊接面；5.2 理想焊点概述：5.2.1 在焊锡面上出现的焊点应为实心平顶的的凹锥体，焊锡在被连接部位上形成羽毛状边缘，剖面图的两外缘应呈现新月型的均勻弧状凹面，通孔中的填锡应将零件脚均勻且完整地包裹住；5.2.2 锡量的多少应以填满焊垫边缘及零件脚为宜，沾锡角越小越好，表示有良好的焊锡性；5.2.3 锡面应呈现光泽（除非受到其他因素的影响，如沾到化学品等会使之失去光泽）；其表面应平滑、均勻且不可存有任何不規則現象如小缺口、起泡、异物或有凸点等状况；5.2.4 对贯穿孔的焊锡，应自焊锡面爬进孔中且要升至零件面；在焊锡面的焊锡应平滑，良好的焊錫性，应有光亮的锡面与接近零度的沾锡角。

6.0．检验前准备：6.1检验条件：室內照明 500~800LUX，必要时以(五倍以上)放大镜检验确认；6.2 ESD防护：凡接触PCBA半成品必須佩戴良好的防静电手环及防静电手套；6.3 检验前需先确认所使用工作台无杂物,避免脏污或损伤PCBA；6.4 PCB板半成品的握法：配带静电手套、静电手环，握持板边或板角来检验，如图：7.0．外观标准：7.1 SMT外观检验标准：7.1.1 元件侧面偏移标准：侧面偏移大于焊盘宽度或元件端子宽度的25%；IC引脚偏移符合此要求或小于0.5mm；均取其中较小者；灯面LED需做到不偏移，以不影响LED一致性为最终标准；缺陷图片7.1.2 元件末端偏移标准：1/2以上贴片末端长度需与焊盘重叠；元件引脚不能超出焊盘边缘；灯面LED需做到不偏移，以不影响LED一致性为最终标准；缺陷图片7.1.3 元件端子最大填充高度标准：焊锡可以超出焊盘，或着延伸至端子顶部，但不可以与元件本体接触（塑封SOIC及SOT元件本体除外）；缺陷图片可接收图片7.1.4 元件端子最小填充高度标准：焊锡高度需大于元件端子高度25%或者0.5MM，取两者中较小者；缺陷图片目标图片7.1.5 元件侧立：元件侧立为缺陷；贴片侧立以下条件均满足可接收：a)元件尺寸小于1206，宽度与高度比不超过2/1；b)元件端子与焊盘之间100%重叠接触；c)元件有3个或3个以上端面，且均有明显润湿。

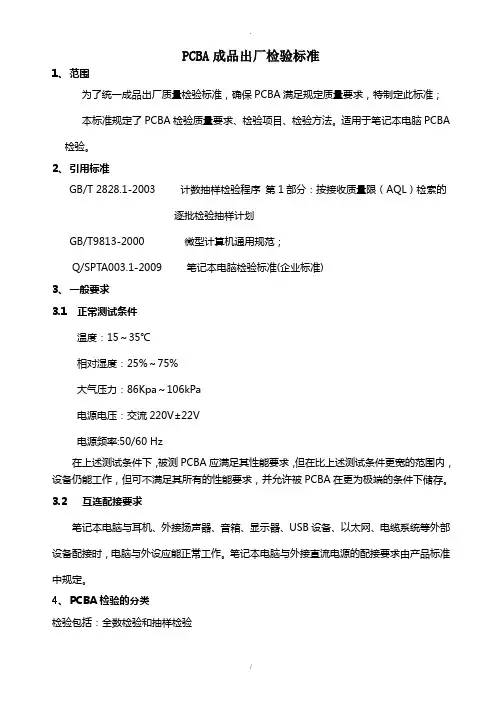

PCBA成品出厂检验标准1、范围为了统一成品出厂质量检验标准，确保PCBA满足规定质量要求，特制定此标准；本标准规定了PCBA检验质量要求、检验项目、检验方法。

适用于笔记本电脑PCBA 检验。

2、引用标准GB/T 2828.1-2003 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T9813-2000 微型计算机通用规范；Q/SPTA003.1-2009 笔记本电脑检验标准(企业标准)3、一般要求3.1 正常测试条件温度：15～35℃相对湿度：25%～75%大气压力：86Kpa～106kPa电源电压：交流220V±22V电源频率:50/60 Hz在上述测试条件下，被测PCBA应满足其性能要求，但在比上述测试条件更宽的范围内，设备仍能工作，但可不满足其所有的性能要求，并允许被PCBA在更为极端的条件下储存。

3.2 互连配接要求笔记本电脑与耳机、外接扬声器、音箱、显示器、USB设备、以太网、电缆系统等外部设备配接时，电脑与外设应能正常工作。

笔记本电脑与外接直流电源的配接要求由产品标准中规定。

4、PCBA检验的分类检验包括：全数检验和抽样检验5、PCBA的全数检验5.1.检验方式：全数检验采取在线检验方式，在PCBA生产的各主要环节设置QC，对PCBA进行全数检验。

5.2.检验项目及检验方法5.3.1.外观和结构检验按《PCBA外观检验判据表》要求进行，凡有任何一项不符合要求，无论判据为Z、A 或B均按照不合格品处理。

5.3.2.功能和性能检验使用公司专门检测软件（T1部分）进行，要求对软件中T1部分的所有项目按工艺要求从头至尾全部运行一遍，任意一项不能PASS即判为不合格品，并记录好流程卡及质量报表，将PCBA放致修理位维修。

具体检验方法按照《产品测试软件说明》进行，软件及说明由工程部提供。

5.3.质量记录及处理凡在线检验中发现不合格PCBA，均要在流程卡写明故障并将不合格PCBA隔离，经修复后重新提交检验。

SMT检验标准（PCBA）.docx检验项目 :A-1 零件脚吃锡不足SOP QFP(Inspection Item: A-1 Insufficient Solder SOP QFP Lead)允收标准 (Accept Standard)拒收标准(Reject Standard)吃锡应该达零件脚长的1/2 以上及需有爬锡的状況Side joint length (D) is more than 50% of lead length(L).吃锡未达脚长 1/2 以上Side joint length (D) is less than 50% of lead length(L) .检验项目： A-2 零件脚吃锡不足PLCC SOJ(Inspection Item: A-2 Insufficient Solder PLCC SOJ Lead)允收标准 (Accept Standard)拒收标准(Reject Standard)吃锡高度 (F) ＞＝零件脚厚度 (T)的 1/2吃锡高度 (F)< 零件脚厚度(T) 的 1/2＋焊接物 (G)+焊接物 (G) Heel fillet height(F) more than Heel fillet height(F)less than solder s older thickness(G) plus 50% Lead thickness(G) + 50% lead thickness(T) thickness(T)检验项目 :A-3 零件偏移 SOP QFP(Inspection Item:A-3 Component Shift SOP QFP )允收标准 (Accept Standard)拒收标准(Reject Standard)偏移 : 1.零件脚(W)超出PCB不可超过本体宽度的1/4Component lead shift off the pad,ut notexceed 1/4 width of lead width (W)2.对于尺寸小于 0.5mm之 QFP零件偏移量不可超过本体宽度的 1/2.The QFP component lead of pitchless than 0.5mm shift off the pad, butnot exceed 1/2 width of lead width .1.零件偏离焊垫且零件与焊垫接触面积 (C) 占零件本体宽度 (W)的 3/4 以下 . Component lead shift off the pad andcontact the pad less than3/4 width of leadwidth(W)检验项目:A-4 零件偏移PLCC SOJ (Inspection Item: A-4 Component Shift)允收标准 (Accept Standard)零件脚超出 PCB(A)不可超过本体 1/4(W) Component Lead shift off the pad, but not exceed 1/4 width of Lead area(W).拒收标准 (Reject Standard)零件偏离焊垫且超出本体面积1/4(W). Component Lead shift off the pad and exceed 1/4 width of Lead area(W)检验项目 :A-5零件偏移(Inspection Item:A-5 Component shift) 允收标准 (Accept Standard)拒收标准(Reject Standard)零件位於焊垫中心点 .零件偏离焊垫且超出本体宽度1/4.Component is on the center of pad Component body shift off the pad andexceed 1/4Width of body width.检验项目 : A-6吃锡过多(Inspection Item:A-6 Excess Solder)允收標準 (Accept Standard)拒收標準(Reject Standard)吃锡带形状如锥形 .The contour of soldering look like conic shape.焊锡超过焊垫四周Tin excess around of pad.锡过多结成球点Tin too much look like ball shape检验项目 : A-7立件(Inspection Item: Tombstone Effect)允收标准 (Accept Standard)拒收标准(Reject Standard)零件位於焊垫中心点 .零件高翘造成电极端未吃锡Component is on the center of pad Chip components standing on theirTerminal end ( tombstone )检验项目 : A-8反向(Inspection Item: A-8 Component Reverse)允收标准 (Accept Standard)方向零件依PCB上方向标示上件The polarity component is inserted according with polarity index on PCB.拒收标准 (Reject Standard)零件上件方向与PCB上方向标示不同The polarity component is inserted reversing with polarity index on PCB.检验项目 : A-9空焊(Inspection Item:A-9 Void Soldering)零件吃锡饱满 , 并延伸至焊垫边 .零件脚吃锡未连接焊垫,造成空焊Solder well and Tin extend over side of Onelead or series of leads on component pad.Is out of alignment and fails to make Proper contact with the land.检验项目 : A-10短路(Inspection Item:A-10 Short Circuit)零件吃锡部份无任何短路.零件吃锡部份造成短路.There isn ’t an y short circuit on solder There is short circuit on solder part of part of /doc/279956545.html,ponent.检验项目 : A-11缺件(Inspection Item:A-11 Omitting Part)允收标准 (Accept Standard)PCB零件数目与BOM零件数目相符合. The component quantity of PCB have to match the component quantity on BOM 拒收标准 (Reject Standard)PCB零件数目与BOM零件数目不符合. The component quantity of PCB don’t match the component quantity on BOM.检验项目 : A-12多件(Inspection Item:A-12 Excess Parts)允收标准 (Accept Standard)拒收标准(Reject Standard)PCB零件数目与 BOM零件数目相符合 .PCB零件数目与 BOM零件数目不符合The component quantity of PCB have to The component quantity of PCB don’t match the component quantity on BOM match the component quantity on BOM.检验项目 : A-13掉件(Inspection Item:A-13 Missing Parts)允收标准 (Accept Standard)拒收标准(Reject Standard)PCB零件数目与BOM零件数目相符合. The component quantity of PCB have to match the component quantity on BOM 外力造成掉件The component of external force makemissing parts检验项目: A-14焊垫吃锡不足(Inspection Item:A-14 Insufficient Pad)吃锡带形状如锥形焊垫吃锡面积未达75%以上 .The contour of soldering look The solder area don’t like conic shape.excess 75% of pad.检验项目 : A-15锡尖(Inspection Item:A-15 Solder Icicle)零件脚无造成锡尖 .零件脚造成锡尖.There isn ’t any icicle on component lead There is an icicle on component lead.检验项目 : A-16零件破损(Inspection Item:A-16 Component Breakage)零件无任何裂痕或断裂零件外部有刮、刺、割、碰等损伤. There isn ’t any breakage or break There is some scratch 、dub、 cut or bumpdamage on component appearance.检验项目 : A-17金手指缺点(Inspection Item:A-17 Defect On Golden Finger )允收标准 (Accept Standard)1.每面缺点不超过 3 根, 单根不能超过两点﹐缺点单点不得大於金手指宽度 1/4 。

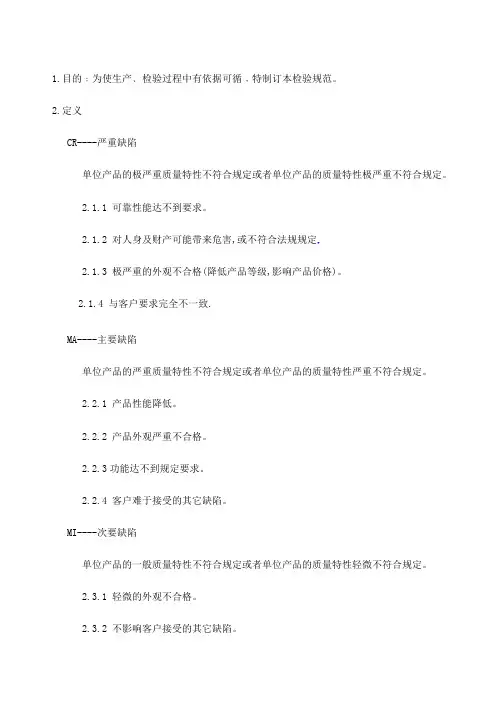

1.目的﹕为使生产﹑检验过程中有依据可循﹐特制订本检验规范。

2.定义CR----严重缺陷单位产品的极严重质量特性不符合规定或者单位产品的质量特性极严重不符合规定。

2.1.1 可靠性能达不到要求。

2.1.2 对人身及财产可能带来危害,或不符合法规规定.2.1.3 极严重的外观不合格(降低产品等级,影响产品价格)。

2.1.4 与客户要求完全不一致.MA----主要缺陷单位产品的严重质量特性不符合规定或者单位产品的质量特性严重不符合规定。

2.2.1 产品性能降低。

2.2.2 产品外观严重不合格。

2.2.3功能达不到规定要求。

2.2.4 客户难于接受的其它缺陷。

MI----次要缺陷单位产品的一般质量特性不符合规定或者单位产品的质量特性轻微不符合规定。

2.3.1 轻微的外观不合格。

2.3.2 不影响客户接受的其它缺陷。

短路和断路：2.4.1.短路：是指两个独立的相邻的焊点之间，在焊锡之后形成接合，造成不应导通而导通的结果2.4.2.断路：线路该导通而未导通沾锡情况：2.5.1.良好沾锡: 0°<接触角≦60°(接触角: 焊锡与金属面所成的角度),焊锡均匀扩散,焊点形成良好的轮廓且光亮.要形成良好的焊锡,应有清洁的焊接表面,正确的锡丝和适当的加热.按焊锡在金属面上的扩散情况,可分为全扩散( 0°<接触角≦30°) 和半扩散(30°<接触角≦60°).如图：2.5.2 不良沾锡：60°<接触角<180°,焊锡熔化后形成不均匀的锡膜覆盖在金属表面上, 而未紧贴其上.形成不良沾锡的可能原因有:不良的操作方法,加热或加锡不均匀,表面有油污,助焊剂未达到引导扩散的效果等等.按焊锡在金属面上的扩散情况,可分为劣扩散(60°<接触角≦90°)和无扩散(90°<接触角<180°).如图所示:2.5.3 不沾锡:焊锡熔化后,瞬间沾附于金属表面,随后溜走.不沾锡的可能原因有:焊接表面被严重玷污,加热不足、焊锡由烙铁头流下,烙铁太热破坏了焊锡结构或使焊锡表面氧化部品分类:按部品的外观形状,将SMT实装部品分为:.有引脚产品2.6.1.异形引脚电极:引脚从部品本体伸出,弯曲后向外侧凸出.如:QFP、SOP等.2.6.2.平面引脚电极:引脚从部品下面平直伸出. 如:连接器、晶体管等.2.6.3.内曲引脚电极:引脚从部品侧面伸出,向内伸卷曲. 如钽质电感、J形部品等.无引脚部品.2.7.1.晶体电极:部品两端面被镀成电极.如电阻、电容、电感等.良好焊点:2.8.1.要求:2.8.1.1.结合性好:光泽好且表面呈凹形曲线.2.8.1.2.导电性佳:不在焊点处形成高电阻(不在凝固前移动零件),不造成短路、断路.2.8.1.3.散热性好:扩散均匀,全扩散.2.8.1.4.易于检验:焊锡不得太多,务必使零件轮廓清晰可判.2.8.1.5.易于修理:勿使零件重叠实装.2.8.1.6.不伤及零件:烫伤零件或加热过久(常伴随有松香焦化),会损及零件寿命.2.8.2.现象:2.8.2.1.所有表面沾锡良好.2.8.2.2.焊锡外观光亮且成凹形圆滑曲线.2.8.2.3.所有零件轮廓清晰可见.2.8.2.4.若有松香锡球残留,则须作清洁而不焦化.2.8.3.形成条件:2.8.3.1.正确的操作程序:手工作业时,应注意烙铁、焊锡丝的收放次序及位置.2.8.3.2.应保持两焊锡面清洁.2.8.3.3.应使用规定的锡丝并注意使用量.2.8.3.4.正确使用焊锡器具并按时保养.2.8.3.5.应掌握正确的焊锡时间.2.8.3.6.手工作业时,应注意冷却前不可移动被焊物,以免造成焊点结晶不良,导致高电阻.3.检验内容:.基板外观检查标准:3.1.1.在任一方向,基板弯曲变形量:每100mm不可超过.3.1.2.基板不可出现分层、气泡、裂痕及凹陷现象. 如有分层,只允许距离铜箔1mm 以上开始轻微分离,不允许从铜箔下开始分离;如有轻微凹陷,则应小于线路厚度的30%.3.1.3.经过焊锡后,允许保护漆起皱,但不可以脱落.3.1.4.基板线路不可因铜氧化而发黑;基板上铜箔氧化不可.3.1.5.非导线区域内的保护漆最多可脱落5点,每一点的面积都必须在以内,各点相距须在以上且距离导线以上.3.1.6.零件符号、印字不可印在焊点上.3.1.7.基板上不可有油墨残渣、油污或其它异物.3.1.8.基板不可因过热烧焦而变色;基板上不可有铜箔浮起.3.1.9.基板上的锡渣或锡球不可造成任何短路,且外径小于. 焊接的部品上不可残留锡渣或锡球.SMT部分﹕焊点图标﹕。

PCBA外观检验标准_完整PCBA是电子产品中十分重要的零部件之一，它也是电子产品中的大脑，其质量直接影响到整个电子产品的稳定性和功能性。

PCBA外观的好坏，不仅直接影响消费者对产品的认可度和品牌忠诚度，同时也是评价电子厂商技术水平和态度的重要标准。

一、PCBA的外观检验标准1.焊盘：通过观察焊盘是否整齐，在表面是否有明显氧化或损伤，是否有拼焊、漏焊、棱焊等现象来判断焊盘的质量。

2.元器件位置：不同元器件在不同区域的位置要求不同，位置不准确的元器件会影响到整个电路的通断。

通过外观检查，可以判断元器件的位置是否准确，是否与设计相符。

3.元器件旁的夹具：元器件旁通常会有夹具，用作固定元器件呈现统一的姿态，外观检验时应判断夹具的大小、颜色和夹紧力度是否与设计文档相符。

4.自动贴装的质量：在现今的工厂中，大量的PCBA要使用自动化贴装技术，自动贴装的PCBA质量好坏影响较大。

外观检查时，应判断自动贴装元器件的间距、排列情况、元器件是否倾斜以及是否拼装在错误的位置。

5.清晰度：检查PCBA时，应该是清晰明确的，看是否是完整的。

如果是人工焊制的PCBA板，需要检查捆绑是否整齐，焊点是否精细，清晰度和一致性是否符合要求。

6.元器件的表面质量：判断元器件表面是否有污垢或污迹，如发现元器件表面有污迹，则需要进一步查明污迹来源，并采取必要步骤处理。

7.钝化子：如果PCBA板使用了钝化剂，检查电路板上的钝化子是不是均匀的，颜色是否相近，是否符合设计要求。

8.印刷标签：印刷标签是PCBA中一个重要的信息来源，内容是组装电路板的相关信息。

外观检查时，应注意检查印刷标签是否缺失、完整，字体大小和颜色是否清晰，是否与设计要求一致。

二、PCBA质量影响1.元器件焊接质量：PCBA焊接质量直接影响到整个产品的可靠性和性能。

如果PCBA焊接不良，将会导致整个产品在使用过程中频繁出现故障，严重的甚至会影响到产品使用安全。

2.元器件的插座质量：如果PCBA板的插座质量不理想，容易出现卡插、松动、焦糊等现象。

文件批准ApprovaｌRecorｄ文件修订记录Ｒevｉsion Record:1、ﻬ目的Purｐｏse:建立PCBA外观检验标准,为生产过程的作业以及产品质量保证提供指导。

2、适用范围Scope：２.１本标准通用于本公司生产任何产品PCBA的外观检验(在无特殊规定的情况外)。

包括公司内部生产和发外加工的产品。

2.２特殊规定是指：因零件的特性，或其它特殊需求,PCBＡ的标准可加以适当修订，其有效性应超越通用型的外观标准。

3、定义Definition:3．1标准【允收标准】 (Accept Cｒｉｔerion)：允收标准为包括理想状况、允收状况、拒收状况等三种状况。

【理想状况】 (Tａｒget Ｃonditioｎ)：此组装情形接近理想与完美的组装结果。

能有良好组装可靠度，判定为理想状况。

【允收状况】（Aｃcept Coｎｄitｉｏｎ)：此组装情形未符合接近理想状况,但能维持组装可靠度故视为合格状况，判定为允收状况。

【拒收状况】（Ｒeject Coｎｄiｔiｏn):此组装情形未能符合标准,其有可能影响产品的功能性，但基于外观因素以维持本公司产品的竞争力,判定为拒收状况。

3.2 缺陷定义【致命缺陷】(Crｉtｉｃal Defect）:指缺陷足以造成人体或机器产生伤害,或危及生命财产安全的缺陷，称为致命缺陷,以CR表示的。

【主要缺陷】(Ｍajｏｒ Deｆｅcｔ)：指缺陷对制品的实质功能上已失去实用性或造成可靠度降低,产品损坏、功能不良称为主要缺陷，以MA表示的。

【次要缺陷】（Minor Ｄefｅct):系指单位缺陷的使用性能,实质上并无降低其实用性,且仍能达到所期望目的,一般为外观或机构组装上的差异，以ＭI表示的。

3.３焊锡性名词解释与定义：【沾锡】(Ｗetｔiｎg） :系焊锡沾覆于被焊物表面,沾锡角愈小系表示焊锡性愈良好。

【沾锡角】(Ｗeｔtｉng Ａnglｅ）被焊物表面与熔融焊锡相互接触的各接线所包围的角度(如附件)，一般为液体表面与其它被焊体或液体的界面，此角度愈小代表焊锡性愈好。

PCBA检验标准版预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制P C B A检验标准版 Revised by Chen Zhen in 20211.目的﹕为使生产﹑检验过程中有依据可循﹐特制订本检验规范。

2.定义CR----严重缺陷单位产品的极严重质量特性不符合规定或者单位产品的质量特性极严重不符合规定。

2.1.1 可靠性能达不到要求。

2.1.2 对人身及财产可能带来危害,或不符合法规规定.2.1.3 极严重的外观不合格(降低产品等级,影响产品价格)。

2.1.4 与客户要求完全不一致.MA----主要缺陷单位产品的严重质量特性不符合规定或者单位产品的质量特性严重不符合规定。

2.2.1 产品性能降低。

2.2.2 产品外观严重不合格。

2.2.3功能达不到规定要求。

2.2.4 客户难于接受的其它缺陷。

MI----次要缺陷单位产品的一般质量特性不符合规定或者单位产品的质量特性轻微不符合规定。

2.3.1 轻微的外观不合格。

2.3.2 不影响客户接受的其它缺陷。

短路和断路：2.4.1.短路：是指两个独立的相邻的焊点之间，在焊锡之后形成接合，造成不应导通而导通的结果2.4.2.断路：线路该导通而未导通沾锡情况：2.5.1.良好沾锡: 0°<接触角≦60°(接触角: 焊锡与金属面所成的角度),焊锡均匀扩散,焊点形成良好的轮廓且光亮.要形成良好的焊锡,应有清洁的焊接表面,正确的锡丝和适当的加热.按焊锡在金属面上的扩散情况,可分为全扩散( 0°<接触角≦30°) 和半扩散(30°<接触角≦60°).如图：2.5.2 不良沾锡：60°<接触角<180°,焊锡熔化后形成不均匀的锡膜覆盖在金属表面上, 而未紧贴其上.形成不良沾锡的可能原因有:不良的操作方法,加热或加锡不均匀,表面有油污,助焊剂未达到引导扩散的效果等等.按焊锡在金属面上的扩散情况,可分为劣扩散(60°<接触角≦90°)和无扩散(90°<接触角<180°).如图所示:2.5.3 不沾锡:焊锡熔化后,瞬间沾附于金属表面,随后溜走.不沾锡的可能原因有:焊接表面被严重玷污,加热不足、焊锡由烙铁头流下,烙铁太热破坏了焊锡结构或使焊锡表面氧化部品分类:按部品的外观形状,将SMT实装部品分为:.有引脚产品2.6.1.异形引脚电极:引脚从部品本体伸出,弯曲后向外侧凸出.如:QFP、SOP等.2.6.2.平面引脚电极:引脚从部品下面平直伸出. 如:连接器、晶体管等.2.6.3.内曲引脚电极:引脚从部品侧面伸出,向内伸卷曲. 如钽质电感、J 形部品等.无引脚部品.2.7.1.晶体电极:部品两端面被镀成电极.如电阻、电容、电感等.良好焊点:2.8.1.要求:2.8.1.1.结合性好:光泽好且表面呈凹形曲线.2.8.1.2.导电性佳:不在焊点处形成高电阻(不在凝固前移动零件),不造成短路、断路.2.8.1.3.散热性好:扩散均匀,全扩散.2.8.1.4.易于检验:焊锡不得太多,务必使零件轮廓清晰可判.2.8.1.5.易于修理:勿使零件重叠实装.2.8.1.6.不伤及零件:烫伤零件或加热过久(常伴随有松香焦化),会损及零件寿命.2.8.2.现象:2.8.2.1.所有表面沾锡良好.2.8.2.2.焊锡外观光亮且成凹形圆滑曲线.2.8.2.3.所有零件轮廓清晰可见.2.8.2.4.若有松香锡球残留,则须作清洁而不焦化.2.8.3.形成条件:2.8.3.1.正确的操作程序:手工作业时,应注意烙铁、焊锡丝的收放次序及位置.2.8.3.2.应保持两焊锡面清洁.2.8.3.3.应使用规定的锡丝并注意使用量.2.8.3.4.正确使用焊锡器具并按时保养.2.8.3.5.应掌握正确的焊锡时间.2.8.3.6.手工作业时,应注意冷却前不可移动被焊物,以免造成焊点结晶不良,导致高电阻.3.检验内容:.基板外观检查标准:3.1.1.在任一方向,基板弯曲变形量:每100mm不可超过.3.1.2.基板不可出现分层、气泡、裂痕及凹陷现象. 如有分层,只允许距离铜箔1mm 以上开始轻微分离,不允许从铜箔下开始分离;如有轻微凹陷,则应小于线路厚度的30%.3.1.3.经过焊锡后,允许保护漆起皱,但不可以脱落.3.1.4.基板线路不可因铜氧化而发黑;基板上铜箔氧化不可.3.1.5.非导线区域内的保护漆最多可脱落5点,每一点的面积都必须在以内,各点相距须在以上且距离导线以上.3.1.6.零件符号、印字不可印在焊点上.3.1.7.基板上不可有油墨残渣、油污或其它异物.3.1.8.基板不可因过热烧焦而变色;基板上不可有铜箔浮起.3.1.9.基板上的锡渣或锡球不可造成任何短路,且外径小于. 焊接的部品上不可残留锡渣或锡球.4.不良图标ＳＭＴ部分零件贴装位置图标焊点图标﹕。

pcba验收标准**PCBA验收标准详细文档**---**一、引言**PCBA（Printed Circuit Board Assembly）即印刷电路板组装件，是电子制造过程中的关键环节。

其质量直接影响到最终产品的功能性能及稳定性。

本篇文档旨在明确和规范PCBA验收的标准与流程，以确保产品质量符合设计要求和行业规范。

**二、PCBA外观检验**1. **焊点质量**：所有焊点应饱满、光亮且无虚焊、假焊、桥连等现象。

焊料应完全覆盖焊盘和引脚，形状规则，无冷焊、拉尖或过多焊锡。

2. **元器件安装**：元器件方向正确，无倒置、歪斜、浮高现象，且紧固可靠。

贴片元件居中度良好，插件元件引脚弯折适度，不触及邻近线路或元件。

3. **PCB板品质**：PCB表面平整无明显变形，无划痕、破裂、烧焦等异常痕迹，字符标识清晰可见。

4. **清洁度**：PCBA表面需干净无残留物，如flux残留、尘埃、异物等。

**三、电气性能测试**1. **电路通断测试**：对PCBA上的每个网络进行连续性和绝缘性测试，确保线路连接正确，无短路或开路现象。

2. **元器件功能验证**：通过专用设备或程序对所有芯片、电阻、电容、电感等元件进行电气参数测量，确保其实际值在规格范围内。

3. **功能测试**：模拟实际工作环境，对PCBA进行全面的功能测试，包括但不限于电源上电测试、信号传输测试、系统运行测试等。

**四、可靠性测试**1. **耐温测试**：进行高低温循环测试、恒温老化试验，评估PCBA在极端温度条件下的工作稳定性和寿命。

2. **机械强度测试**：如振动测试、冲击测试，检查PCBA结构的稳固性和元器件的固定可靠性。

3. **环境适应性测试**：如湿度测试、盐雾测试等，检验PCBA在各种恶劣环境下的防护能力。

**五、文档资料验收**PCBA验收还需包含相关的生产过程记录、质量控制报告、元器件清单及来源证明、测试数据记录等文件资料，确保产品生产和验收过程的可追溯性。
