第三章空压机安装与环境

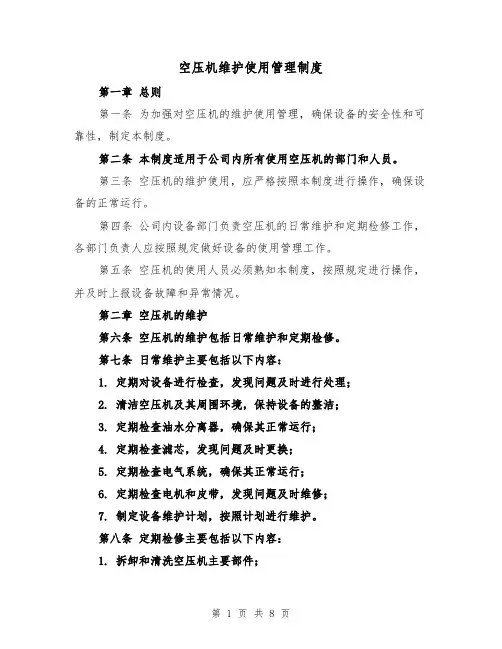

空压机维护使用管理制度第一章总则第一条为加强对空压机的维护使用管理，确保设备的安全性和可靠性，制定本制度。

第二条本制度适用于公司内所有使用空压机的部门和人员。

第三条空压机的维护使用，应严格按照本制度进行操作，确保设备的正常运行。

第四条公司内设备部门负责空压机的日常维护和定期检修工作，各部门负责人应按照规定做好设备的使用管理工作。

第五条空压机的使用人员必须熟知本制度，按照规定进行操作，并及时上报设备故障和异常情况。

第二章空压机的维护第六条空压机的维护包括日常维护和定期检修。

第七条日常维护主要包括以下内容：1. 定期对设备进行检查，发现问题及时进行处理；2. 清洁空压机及其周围环境，保持设备的整洁；3. 定期检查油水分离器，确保其正常运行；4. 定期检查滤芯，发现问题及时更换；5. 定期检查电气系统，确保其正常运行；6. 定期检查电机和皮带，发现问题及时维修；7. 制定设备维护计划，按照计划进行维护。

第八条定期检修主要包括以下内容：1. 拆卸和清洗空压机主要部件；2. 更换空压机主要部件的磨损和老化零件；3. 重新校准空压机的工作参数；4. 检查设备的防护装置，确保其正常运行；5. 完善设备的维修记录，为维修提供依据。

第三章空压机的使用第九条使用空压机的部门和人员应熟知设备的操作方法和安全注意事项。

第十条空压机的使用人员必须具备以下条件：1. 具备操作空压机的知识和经验；2. 掌握设备的安全使用方法；3. 具备相关的操作证书。

第十一条空压机的使用人员在操作设备时，应遵守以下规定：1. 严禁擅自启动或停止设备，必须由经过培训和授权的人员进行操作；2. 使用设备时，必须佩戴相关的个人防护用品，并按照操作规程进行操作；3. 操作设备时，必须保持设备周围清洁整齐，避免杂物和易燃物接近设备；4. 发现设备异常情况，应立即停机，并上报设备部门进行处理；5. 使用设备结束后，应及时关闭设备，切断电源，做好设备的清洁和维护工作。

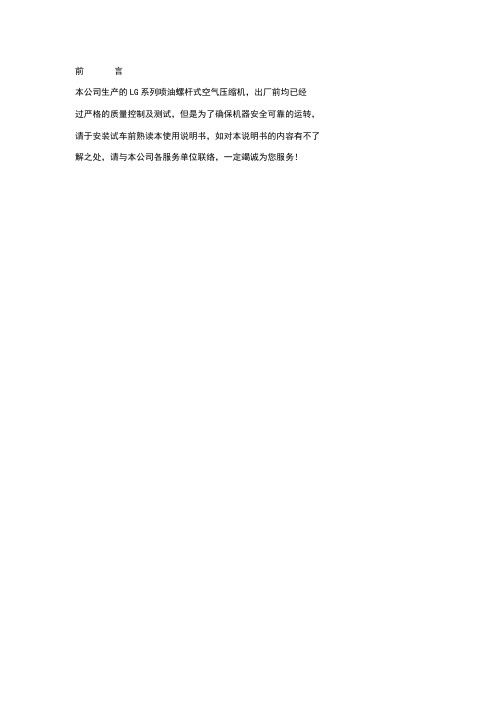

前言本公司生产的LG系列喷油螺杆式空气压缩机，出厂前均已经过严格的质量控制及测试，但是为了确保机器安全可靠的运转，请于安装试车前熟读本使用说明书，如对本说明书的内容有不了解之处，请与本公司各服务单位联络，一定竭诚为您服务！安全注意事项压缩空气和电都具有危险性。

操作者必须遵循以下安全措施：1、压缩机放置位置地面必须平坦，且地面不可为软性土壤。

2、配电时，选择正确的电源线径，并且确认电压的正确性。

在供电的线路上，必须安装空气开关、熔断丝等安全装置。

为了确保电气设备的可靠性，务请按照电气安装的有关规定，接上合适的接地线，并在机器周围留出必要的维护空间。

3、主管路配管时，管路必须有1°~2°向下的倾斜度。

4、第一次开机或电源线有变动时必须检查电机旋转方向是否正确，以防机头失油烧损。

5、在机组运转时，不要松动、拆掉任何管路附件、接头和器件。

机组里充满高压高温的液体，能引起严重的人身伤害事故。

6、在压缩机上进行维护保养（如加油）、检修工作之前，必须：a）机组停车；b）切断电源，确保压缩机处于断电状态；c）确保压缩机系统已无压力。

7、不得在高于压缩机铭牌所规定的排气压力下运行压缩机。

8、安全阀安装在油细分离器座上，一旦系统中气体压力超过设定压力，气体将通过此阀得以释放，此时务必检查超压原因。

9、必须使用我公司指定推荐的螺杆空气压缩机专用油，严禁混用不同牌号的润滑油。

10、压缩机内电机、温度传感器、压力变送器、电控箱、导线、油气分离器滤芯等部件应定期检查，此类部件如长期疏于检修有可能引起火灾事故。

11、压缩机主机的装配需要高技术的专业人员进行。

用户不得自行拆卸压缩机主机。

如怀疑主机发生故障，请与本公司客户服务中心联系。

目录第一章开山牌螺杆空压机产品规范 (1)第二章螺杆空压机通则 (3)1、喷油螺杆空压机简介 (3)2、喷油螺杆空压机机体构造 (3)3、喷油螺杆空压机工作原理 (4)第三章空压机的安装 (6)1、安装场所 (6)2、配管、基础及冷却系统注意事项 (6)3、电器一般规范及安全规范 (7)第四章系统流程及各零部件功能 (8)1、系统流程图 (8)2、系统流程 (9)1) 空气流程 (9)2）润滑油流程 (10)3、气路控制系统 (12)4、微电脑控制器 (14)第五章操作 (29)1、试车 (29)2、日常操作 (29)3、长期停机的处理方式 (30)第六章保养与检查 (31)1、润滑油的规范及使用保养 (31)2、空气滤清器的维护保养 (32)3、油过滤器的更换 (32)4、油细分离器的更换 (32)5、保养周期及内容 (33)第七章日常保养及故障排除 (34)1、故障排除表 (34)2、开山牌螺杆空压机运转记录表 (36)第一章开山牌螺杆空压机产品规范注：☆字母G表示齿轮直联传动。

空压机机组安装说明一．安装场所的要求1. 安装场所应靠近用气部位，避免由于距离过远而造成的用气量、压力的减弱。

2. 安装场所应保证环境清洁。

喷砂、水泥等粉尘浓度大的行业，应加装前置空气过滤装置保证吸气清洁，以保证设备运行正常。

3. 安装场所内环境温度应低于35℃，最好设置通风或降温装置，有利于提高压缩机效率和寿命。

4. 安装场所内，空压机组一般宜单排布置，以便于今后所要进行的拆卸工作，应在机组的上方配置必要的提升式起吊设备。

5. 请参阅GBJ29-90《压缩空气站设计规范》。

二．安装基础的要求（如图一所示）图一：空压机安装示意图1. 螺杆式空压机组宜置于大于200mm厚度的混凝土平台上，该平台地面要平整、整洁。

压缩机放置距四周墙壁及屋顶2米以上，以便于操作、维修和散热。

机房必须坚固防漏，保证压缩机及电器使用安全。

2 . 螺杆空压机设有进风孔和散热排风孔，用户在设置机房进风口和排风口时应与之对应，充分保证空气通畅。

最好在顶部或侧面上部设有排风机，以防环境温度过高；进风口距地面距离应小于1米。

进排风口面积不得低于1m²。

3. 空压机如装在楼上，须加减震垫，或使用厚度在10mm以上的硬质橡胶减震。

4.根据产品外形尺寸确定混凝土地面及机房面积，本公司主要产品外形尺寸（如表一）：三．安装空压机空气管道（如图二所示）1.其主管道应有1°~2°的坡度，以利于排出管道内凝结水，储气罐底部应有排污阀。

2.详细说明请参考使用说明书。

图二：主管道示意图四．电压、电流及配线要求1. 空压机组配电时，须确认供电电压正确（额定电压380V）上下稳定幅度±5%，电源线径适当（参考表二）。

供电线路电压压缩机储气罐精滤冷冻式干燥机精滤精滤精滤精滤精滤精滤精滤精滤高效除油器吸附式干燥机应稳定并符合有关规定（国家标准）。

2. 电动机的接地线连接正确无误，防止因漏电造成危险。

三相交流电动机运转时，若有电压降，则电压降不得高于额定电压的5%，三相电流不平衡则最低一相电流与最高一相电流之比不得超过5%。

空压机安装技术准备空压机是一种常见的工业设备，广泛应用于各个领域。

在安装空压机时，需要进行一系列的技术准备工作，以确保安装顺利进行并达到预期效果。

本文将从选址、设备检查、管道安装、电气接线等方面介绍空压机安装技术准备的重要内容。

一、选址选址是空压机安装的首要任务。

在选址时，应考虑以下几个因素：1. 空间需求：根据空压机的型号和规格，确定其所需的安装空间大小，确保能够满足空压机的正常运行和维护。

2. 通风条件：空压机在工作时会产生一定的热量，因此选址时要确保有良好的通风条件，以避免过热造成设备故障。

3. 噪音控制：空压机在工作时会产生噪音，选址时要避免将其安装在噪音对周围环境和人员影响较大的地方，或者采取隔音措施。

4. 管道布局：选址时要考虑到空压机与气源和用气设备之间的距离，尽量减少输送管道的长度，以降低能源损耗。

二、设备检查在安装空压机之前，需要对设备进行检查，确保其完好无损。

主要检查内容包括：1. 外观检查：检查空压机外壳是否有明显的损坏或变形。

2. 冷却系统检查：检查冷却系统的冷却液是否充足，冷却器是否有堵塞。

3. 滤清器检查：检查滤清器是否清洁，如有需要，可进行更换。

4. 驱动系统检查：检查电动机、传动带、联轴器等驱动系统的连接是否牢固，运转是否灵活。

三、管道安装管道安装是空压机安装的重要环节。

在进行管道安装时，需要注意以下几个方面：1. 管道材料选择：根据气体性质和压力要求，选择适合的管道材料，如镀锌钢管、不锈钢管等，并确保管道的连接牢固。

2. 管道布局：根据气源和用气设备的位置，合理规划管道布局，尽量减少管道的弯曲和阻力，以提高气体的输送效率。

3. 泄漏检查：安装完管道后，需要进行泄漏检查，确保管道连接处密封可靠，并及时进行修复和调整。

四、电气接线电气接线是空压机安装的另一个重要环节。

在进行电气接线时，应注意以下几个问题：1. 电源选择：根据空压机的功率和电流要求，选择合适的电源，并确保电源的稳定供应。

空压机安装要求
一，空压机的安装环境
1.空压机的选址按使用说明书要求，选择合
适的安装地点
1.宽敞明亮干净的地方
2.环境通风良好
3.最好有起吊设备
2.避免安装在下列地点
1.直接室外安装粉尘较多的地方（特别是
打沙设备附近）
2.封闭的环境
二，空压机的安装布局
空压机与其他设备四周要有适当的空间以便日后的检修与维修
三，空压机的管道连接
子管与母管正确的连接方式，尤其是在多台空压机安装在一起时排气管的管径不要小于空
压机的接口直径
四，空压机的通风及其管道的安装
五，空压机供电和电源线的安装
压机供电电源线入口，要安装进线盒，供电电缆进线引入需空有一定弧度
六，空压机供电和电源线的安装
1.电源供电线路上必须有熔断丝或空气开关及隔离开关
2.电源线的线径必须符合说明书规定和国家规定，一般估算：1平方毫
米＝2安培
3.电源线的引入必须牢固可靠，避免电源线有大的应力和被磨破的危险。

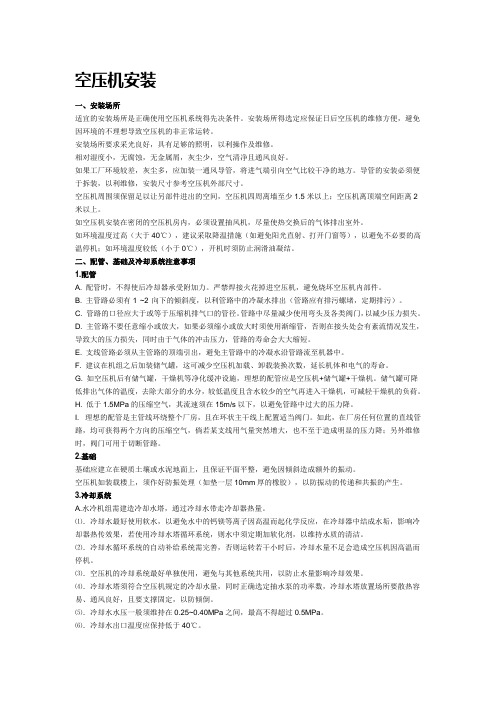

空压机安装一、安装场所适宜的安装场所是正确使用空压机系统得先决条件。

安装场所得选定应保证日后空压机的维修方便，避免因环境的不理想导致空压机的非正常运转。

安装场所要求采光良好，具有足够的照明，以利操作及维修。

相对湿度小，无腐蚀，无金属屑，灰尘少，空气清净且通风良好。

如果工厂环境较差，灰尘多，应加装一通风导管，将进气端引向空气比较干净的地方。

导管的安装必须便于拆装，以利维修，安装尺寸参考空压机外部尺寸。

空压机周围须保留足以让另部件进出的空间，空压机四周离墙至少1.5米以上；空压机离顶端空间距离2米以上。

如空压机安装在密闭的空压机房内，必须设置抽风机，尽量使热交换后的气体排出室外。

如环境温度过高（大于40℃），建议采取降温措施（如避免阳光直射、打开门窗等），以避免不必要的高温停机；如环境温度较低（小于0℃），开机时须防止润滑油凝结。

二、配管、基础及冷却系统注意事项1.配管A. 配管时，不得使后冷却器承受附加力。

严禁焊接火花掉进空压机，避免烧坏空压机内部件。

B. 主管路必须有1°~2°向下的倾斜度，以利管路中的冷凝水排出（管路应有排污螺堵，定期排污）。

C. 管路的口径应大于或等于压缩机排气口的管径。

管路中尽量减少使用弯头及各类阀门，以减少压力损失。

D. 主管路不要任意缩小或放大，如果必须缩小或放大时须使用渐缩管，否则在接头处会有紊流情况发生，导致大的压力损失，同时由于气体的冲击压力，管路的寿命会大大缩短。

E. 支线管路必须从主管路的顶端引出，避免主管路中的冷凝水沿管路流至机器中。

F. 建议在机组之后加装储气罐，这可减少空压机加载、卸载装换次数，延长机体和电气的寿命。

G. 如空压机后有储气罐，干燥机等净化缓冲设施，理想的配管应是空压机+储气罐+干燥机。

储气罐可降低排出气体的温度，去除大部分的水分，较低温度且含水较少的空气再进入干燥机，可减轻干燥机的负荷。

H. 低于1.5MPa的压缩空气，其流速须在15m/s以下，以避免管路中过大的压力降。

空压机安装规范空压机是一种用于压缩空气的设备，广泛应用于工业生产中的压缩空气系统中。

为了确保空压机的正常运行和安全使用，需要遵循一系列的安装规范。

下面将介绍空压机的安装规范，内容分为五个部分。

一、土建准备工作1. 确保选址合理，选取位置平稳坚固，地面承重能力足够的地方。

2. 地基的混凝土基础要牢固、坚实，基础底面要平整，无明显裂缝和凹陷。

3. 安装空压机的房间要有良好的通风、排气和隔音设备，并确保通风系统的有效运行。

二、设备准备工作1. 检查空压机的包装是否完好，是否有损坏或漏水现象。

2. 检查空压机的相关部件和附件是否齐全，并按照说明书进行组装和安装。

3. 检查空压机的电源是否与现场电力相符，并进行必要的电气接地。

三、管道安装工作1. 确保管道的选材符合规范，能够承受系统的最高工作压力和温度。

2. 管道连接采用螺纹、法兰或焊接方式，确保连接紧密牢固，不得有漏气现象。

3. 管道安装要注意避免弯曲、扭转和受力集中，防止管道震动和振动引起泄漏。

四、电气安装工作1. 检查电源线路是否符合国家标准，并按照电气图纸进行正确的接线和连接。

2. 安装正确的开关、保险丝和漏电保护装置，并确保其正常工作。

3. 安装电气控制柜与现场配电箱之间的电缆，连接可靠，并进行必要的地线连接。

五、试运行和调试工作1. 在进行试运行前，要对空压机的各项功能进行检查和测试，确保设备运行正常。

2. 在试运行和调试时，要遵循正确的操作规程，保证操作人员的安全。

3. 运行一段时间后，对空压机进行检查和调整，保证其运行状态稳定、工作效率高。

综上所述，空压机的安装规范主要包括土建准备工作、设备准备工作、管道安装工作、电气安装工作以及试运行和调试工作。

这些规范能够确保空压机的正常运行和安全使用，提高工作效率，延长设备的使用寿命。

在安装过程中，要遵循相关的标准和要求，合理规划和布置，确保每个环节都符合要求，并保持与安装人员和现场人员的密切沟通和协作，确保安装的成功进行。

空压机的安装与调试要点空压机是工业生产中常用的设备之一，它提供了稳定可靠的压缩空气供应。

为了确保空压机的正常运行和高效工作，正确的安装和调试是至关重要的。

本文将介绍空压机的安装与调试的要点。

一、安装要点在安装空压机时，应注意以下几个要点：1. 安装环境选择：选择安装空压机的地点要干燥、通风，远离易燃、易爆或化学腐蚀性物质。

同时，要保证环境温度适宜，避免过高或过低的温度对设备性能的影响。

2. 场地准备：为了确保空压机的安全运行，应确保地面平整、坚实，并且能够承受空压机的重量和振动。

此外，还需为空压机预留足够的通风空间，保证其散热效果。

3. 安装基础：为了保证空压机的稳定性，需选用适当的基础材料，如混凝土或钢铁等。

安装时应将空压机固定在基础上，采用螺栓等方式进行牢固连接。

4. 连接管路：在安装空压机时，要确保管路与设备的连接无泄露。

使用合适的管道、接头和密封件，并严格按照设备说明书进行连接，以确保压缩空气的畅通和无损失。

二、调试要点安装完空压机后，还需要进行调试工作，以确保设备能够正常运行。

以下是空压机调试的要点：1. 做好设备检查：在调试之前，要检查空压机的各个部件是否安装正确，管路是否紧固，电气接线是否正常。

同时，检查润滑油、冷却液等液体的供应是否充足。

2. 检查电气系统：空压机的电气系统是其正常运行的关键所在。

根据设备说明书，检查电源供应是否稳定，电缆连接是否牢固，开关和保护装置是否正常工作。

3. 调整工作参数：根据生产需求，调整空压机的工作参数，如工作压力、排气流量等。

确保与其他设备的协调配合，以满足生产工艺的要求。

4. 监测运行状态：启动空压机后，通过监测仪表或系统软件等手段，实时监测设备的运行状态。

关注指示灯、压力表、温度计等的变化，及时发现并解决问题。

5. 进行试运行：在空压机调试完成后，进行试运行以验证其性能和可靠性。

观察设备运行是否平稳，有无异常噪音或震动等现象，确保设备正常工作。

开山螺杆空压机说明书目录第一章开山牌螺杆空压机产品规范 (1)第二章螺杆空压机通则 (2)1、喷油螺杆空压机简介 (2)2、喷油螺杆空压机机体构造 (2)3、喷油螺杆空压机工作原理 (2)第三章空压机的安装 (4)1、安装 (4)2、配管、基础及冷却系统注意事项 (5)3、电器一般规范及安全规范 (6)第四章系统流程及各另部件功能 (7)1、系统流程图 (7)2、系统流程 (7)1）空气流程 (7)2）润滑油流程 (9)3）冷却系统 (11)3、安全保护系统及报警装置 (12)4、控制系统及电器线路 (13)第五章操作 (17)1、试车、开机与停机 (17)2、每次开机前的检查 (17)3、运转中注意事项 (18)4、长期停机的处理方式 (18)第六章保养与检查 (19)1、润滑油的规范及使用保养 (19)2、仪表盘 (20)3、压力系统的调整 (20)4、油细分离器更换步骤 (21)第七章日常保养及故障排除 (22)1、日常保养 (22)2、故障排除表 (23)3、开山牌螺杆空压机运转记录表 (27)型号排气压力MPa 排气量m3/min轴功率kW电机功率kW转速r/min重量kg外形尺寸mmLG-1.2/7 0.7 1.2 7.297.5 4600 3801100×800×1500LG-1.0/10 1.0 1.0 7.37 3900 LG-0.8/13 1.3 0.8 7.01 3180LG-1.7/7 0.7 1.7 10.611 6500 4301100×800×1500LG-1.4/10 1.0 1.4 10.3 5400 LG-1.2/13 1.3 1.2 10.3 4670LG-2.2/7 0.7 2.2 14.315 8400 4601100×800×1500LG-1.9/10 1.0 1.9 14.3 7300 LG-1.7/13 1.3 1.7 14.8 6600LG-3/7 0.7 3.0 17.518.5 3740 6001200×880×1550LG-2.6/10 1.0 2.6 17.9 3290 LG-2.2/13 1.3 2.2 17.7 2850LG-3.6/7 0.7 3.6 21.522 4470 6501200×880×1550LG-3.0/10 1.0 3.0 20.8 3780 LG-2.6/13 1.3 2.6 20.9 3330LG-4.5/7 0.7 4.5 27.930 5590 9001250×950×1600LG-4/10 1.0 4.0 28.5 5010 LG-3.5/13 1.3 3.5 28.4 4440LG-6/7 0.7 6.0 36.037 4300 10501300×1100×1660LG-5.2/10 1.0 5.2 36.1 3760 LG-4.5/13 1.3 4.2 36.0 3290LG-7.2/7 0.7 7.2 44.645 5170 11501300×1100×1660LG-6.3/10 1.0 6.3 44.7 4550LG-5.5/13 1.3 5.5 44.3 4000LG-10/7 0.7 9.50 56.6 55 5450 1600 2180×1400×1750LG-8/10 1.0 7.74 53.7 4500LG-11.3/7 0.7 11.3 71.2 75 6550 1800 2180×1400×1750LG-10/10 1.0 10 72.3 5800LG-12/7G 0.7 11.8 64.8 75 2970 1800 2400×1500×1900LG-12/10G 1.0 11.7 77.4LG-15/7G 0.7 14.7 81.9 90 2970 1850 2400×1500×1900LG-18/7G 0.7 17.5 101 110 2970 2300 2900×1600×1900LG-15/10G 1.0 14.6 97.7LG-20/7G 0.7 20.1 121 132 **** **** 2900×1600×1900LG-18/10G 1.0 17.4 121LG-26/7G 0.7 25.8 154 160 2970 2500 2900×1600×1900LG-22/10G 1.0 22.3 154☆型号后带“G”字母的表示齿轮直联传动，其余为皮带传动。

空压机的安装标准和要求空压机是一种用于产生压缩空气的设备，广泛应用于工业生产中。

安装空压机时，必须遵循一定的标准和要求，以确保其正常运行和安全性。

以下将详细介绍空压机的安装标准和要求。

1.安装位置选择：空压机应安装在干燥、通风、无尘、无腐蚀气体和足够的空间的地方。

安装位置应距离电源接地阻抗不超过4Ω，靠近供气管道和用气设备。

不得安装在潮湿、易受冲击或震动的地方。

2.基础和地脚螺栓：空压机的安装基础应坚固、平整，可以承受机器的重量和振动。

基础面积应大于空压机底座的1.5倍，基础深度应符合相关地震安全规范。

地脚螺栓应按空压机底座的要求进行预埋，并且应紧固可靠，以保证机器的稳定性。

3.电气安装：电气安装应按照国家规范和标准进行，保证安全可靠。

应根据电气负载和工作环境选择合适的电源线和开关，确保安装负荷不超过电源容量，以避免电气事故发生。

安装过程中，应注意线路的绝缘和保护，并按照说明书正确地连接和接地电气设备。

4.管道连接：空压机的管道连接应满足以下要求：使用耐磨损、耐腐蚀和耐高温的材料制作管道；采用密封可靠的连接方式，如焊接、螺纹连接等；设置排水装置以防止气体中的水分和污物进入管道。

在连接气体管道时，需要注意选择合适的管道直径和排气量，确保管道畅通无阻。

5.冷却水和冷却系统：一些大功率的空压机需要冷却系统来防止过热。

冷却水的供应应满足厂商的要求，水质要清洁，流量要稳定。

安装时应注意冷却水的供水和排水管道的布置，以及与冷却塔或冷却设备之间的连接。

6.噪音和振动控制：空压机的安装应采取措施控制噪音和振动，以减少对周围环境和工作人员的影响。

可以在安装基础上添加隔振垫或减振器，使用吸声材料包围空压机，合理布置管道和设备，减少噪音和振动的传递。

7.维护和保养：安装空压机后，需要进行定期的维护和保养，以确保其正常运行和延长使用寿命。

维护包括清洁空压机，更换滤芯、润滑油和密封件，检查电气设备和管道连接等。

保养包括定期检查和调整机器的性能参数，检查冷却水和润滑油的质量和量等。
