02-6.17 CPU设计实验

【指令系统汇总】
指令名称助记符功能指令格式
【检测程序】
【实验心得】
我从这次的试验中收获良多，动手能力得到了大大的提升，以前总是光说不练，而这次从设计到烧芯片，再到调试，纠错都要由自己来完成，其中遇到许多了问题，解决它们使我受益颇多。

首先写再填代码表的时候，由于表格过密，一不小心就有填串的危险，即使我很注意这点，但还是犯了这个错误，填完后我又查了2遍才将错误全部改正，只是对耐心巨大的考验，我从中学到了踏实做事不要心急。

在调试的时候，我遇到了几个比较棘手的问题，当时死活解决不了，静下心后，我发现我填的表本身就是错的，然后我从新翻书改正了它，所当一条路走不通的时候，静下心来从另外一个角度尝试是一个很好的选择。

cpu的实验报告CPU的实验报告引言：计算机是现代社会不可或缺的工具，而CPU（Central Processing Unit）则是计算机的核心部件之一。

CPU负责执行计算机指令，处理数据和控制计算机的各种操作。

本文将对CPU进行实验，并对实验结果进行分析和总结，以便更好地理解和掌握CPU的工作原理。

一、实验目的本次实验的目的是通过对CPU的实验，深入了解CPU的结构和工作原理，掌握CPU的运行过程和性能评估方法。

二、实验过程1. CPU的结构CPU主要由控制单元和算术逻辑单元组成。

控制单元负责解析和执行指令，算术逻辑单元负责进行算术和逻辑运算。

实验中，我们对CPU的各个部件进行了详细的分析和研究。

2. CPU的指令执行过程CPU的指令执行过程包括取指、译码、执行和写回四个阶段。

在实验中，我们通过模拟CPU的指令执行过程，对每个阶段进行了详细的观察和记录，并分析了每个阶段的作用和影响因素。

3. CPU的性能评估为了评估CPU的性能，我们进行了一系列的实验。

通过改变CPU的主频、缓存大小和指令集等因素，观察CPU的运行速度和效率，并进行性能比较和分析。

实验结果表明，这些因素对CPU的性能有着重要的影响。

三、实验结果与分析1. CPU的结构分析通过对CPU的结构进行分析，我们发现控制单元和算术逻辑单元之间的协作非常重要。

控制单元负责解析和执行指令，而算术逻辑单元负责进行计算和逻辑运算。

两者之间的紧密配合使得CPU能够高效地运行。

2. 指令执行过程分析通过对CPU的指令执行过程进行分析，我们发现每个阶段都有其特定的作用。

取指阶段负责从内存中读取指令，译码阶段负责解析指令，执行阶段负责执行指令，写回阶段负责将结果写回内存。

每个阶段的效率和性能都对CPU的整体运行速度有着重要的影响。

3. 性能评估结果通过对CPU的性能评估实验，我们发现主频、缓存大小和指令集等因素对CPU 的性能有着重要的影响。

提高主频可以加快CPU的运行速度，增加缓存大小可以提高数据读取和存储的效率，而优化指令集可以提高CPU的指令执行效率。

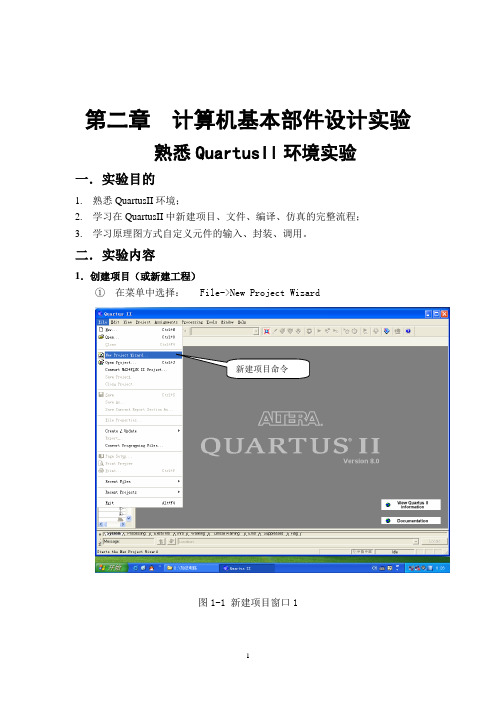

第二章计算机基本部件设计实验熟悉QuartusII环境实验一．实验目的1.熟悉QuartusII环境；2.学习在QuartusII中新建项目、文件、编译、仿真的完整流程；3.学习原理图方式自定义元件的输入、封装、调用。

二．实验内容1．创建项目（或新建工程）①在菜单中选择： File->New Project Wizard新建项目命令图1-1 新建项目窗口1图1-2 新建项目窗口2②输入新建项目的相关信息：路径、项目名称、顶层文件名，本例中为：D：\加法电路，输入项目名称：JJF，以及顶层文件名：JJF（见图1-3），然后按FINISH 即可完成对新项目的定义。

注意：项目名与顶层文件名必须相同！项目路径项目名顶层文件名图1-3 新建项目窗口32. 新建文件在项目JJF中新建文件，因新建项目时顶层文件名为JJF，所以主文件必须命名为JJF。

请在窗口菜单中选File->New，然后选择新建文件的类型，并定义和输入文件的内容存盘，就可建立相应类型的新文件了。

实验中常用的文件有以下几种类型：●图形文件（Block Diagram/Schematic File，其文件名后缀为.bdf）,是通过调用系统元件库的元件，用搭建原理图方式建立的文件。

其特点是硬件结构直观、比较易于理解；●VHDL文件，又称为文本文件（VHDL File，其文件名后缀为.vhd），是用VHDL语言编写程序的方法定义硬件功能建立的文件；●仿真文件（Vector Waveform File，其文件名后缀为.vwf），又称为波形文件，主要用于对进行功能仿真或时序仿真；●配置文件（Memory Initialization File，其文件名后缀为.mif），主要用于存储器部件rom，数据的写入或ram部件预置数据的写入。

下面以建立JJF.bdf图形文件为例说明建立图形文件的过程：①创建图形文件请在新建文件窗口菜单中选File->New，然后选择Block Diagram/Schematic File，单击OK按钮。

cpu设计实验报告CPU设计实验报告1. 引言计算机是现代社会不可或缺的工具，而中央处理器（CPU）则是计算机的核心组件之一。

本实验旨在设计和实现一个简单的CPU，以加深对计算机组成原理的理解，并通过实践掌握CPU的基本工作原理。

2. CPU设计概述我们的CPU设计基于冯·诺依曼结构，包括指令寄存器（IR）、程序计数器（PC）、算术逻辑单元（ALU）和寄存器文件等关键组件。

CPU的指令集采用RISC（精简指令集计算机）风格，指令长度为32位。

3. 指令集设计我们设计了一套简单的指令集，包括算术运算指令（加法、减法、乘法、除法）、逻辑运算指令（与、或、非）以及数据传输指令（加载、存储）。

指令的格式包括操作码、源操作数和目标操作数。

4. 寄存器文件设计寄存器文件是CPU中用于存储数据的重要组件。

我们设计了一个包含8个通用寄存器的寄存器文件，每个寄存器的宽度为32位。

通过寄存器文件，CPU能够高效地进行数据的读取和存储。

5. 控制单元设计控制单元是CPU中的重要模块，负责解析指令并控制各个组件的操作。

我们设计了一个简单的控制单元，使用有限状态机（FSM）来实现指令的解析和控制信号的生成。

控制单元根据指令的操作码，决定对应的操作，并将操作所需的控制信号发送给其他组件。

6. 数据通路设计数据通路是CPU中各个组件之间的数据传输路径。

我们设计了一个简单的数据通路，包括指令寄存器、程序计数器、寄存器文件、算术逻辑单元等。

数据通路能够将指令中的操作数从寄存器文件中读取出来，并将运算结果写回到寄存器文件。

7. CPU实现与验证我们使用硬件描述语言（HDL）对CPU进行实现，并通过仿真和测试验证其正确性。

通过编写测试程序，我们能够对CPU的各个指令进行测试，并检查其运行结果是否符合预期。

8. 结果与分析经过测试，我们的CPU能够正确执行设计的指令集，并产生正确的运算结果。

通过性能测试，我们还评估了CPU的运行速度和效率，并与其他现有的CPU进行了比较。

实验中央处理器的设计与实现一、实验目的1、理解中央处理器的原理图设计方法。

2、能够设计实现典型MIPS的11条指令。

二、实验要求1、使用Logisim完成数据通路、控制器的设计与实现。

2、完成整个处理器的集成与验证。

3、撰写实验报告，并提交电路源文件。

三、实验环境VMware Workstations Pro + Windows XP + Logisim-win-2.7.1四、操作方法与实验步骤1、数据通路的设计与实现数据通路主要由NPC、指令存储器、32位寄存器文件、立即数扩展部件、ALU、数据存储器构成。

其中指令存储器和数据存储器可直接调用软件库中的ROM和RAM元件直接完成，其余部件的设计如图所示：图1.1 NPC图1.2 32位寄存器图1.3 立即数扩展部件图1.4 ALU2、控制器的设计与实现控制器的主要设计思想如图所示图2.1 控制器设计思想输入000000001101100011101011000100000010输出R-type ORI LW SW BEQ JUMP RegDst100x x x ALUSrc01110x MemtoReg001x x x RegWrite111000 MemWrite000100 Branch000010 Jump000001 Extop x0111x ALUop210000x ALUop1x100x x ALUop0x0001xALUop[2:0]Funct[3:0]指令ALUctr[2:0] 1110000add0101110010sub1101110100and0001110101or0011111010slt111010xxxx ori001000xxxx Lw/sw010011xxxx beq110表2.1 控制器设计真值表图2.2 控制器3、处理器的集成与验证集成：将各个部件按要求链接，具体方式如图所示：图3.1 CPU验证：将指令的16进制表示输入指令存储器，运行后记录寄存器中的数据与标准值进行对照：图3.2 寄存器对照值图3.3 寄存器实际运行值由上两图对照可得CPU的功能实现成功。

cpu的设计实验知识点在计算机科学领域中，中央处理器（CPU）是计算机的核心组件之一。

CPU的设计实验为了帮助学生深入了解CPU的工作原理和设计流程，通常包含以下几个重要的知识点。

一、计算机体系结构基础知识1. 计算机的层次结构：包括硬件层、指令集架构和操作系统层。

2. 冯·诺依曼体系结构：指令和数据存储在同一存储器中，通过控制单元和算术逻辑单元进行操作。

3. 指令的执行流程：取指令、解码指令、执行指令和存储结果。

二、计算机组成原理1. 数据通路设计：包括寄存器、ALU（算术逻辑单元）、数据总线和控制信号等组成部分。

2. 存储器设计：包括寄存器堆、缓存和主存等层次结构。

3. 控制器设计：通过有限状态机（FSM）来控制指令的执行流程。

三、指令集架构1. CISC和RISC架构：复杂指令集计算机和精简指令集计算机的优缺点以及特点。

2. 数据操作指令集：包括算术运算、逻辑运算和数据传输等指令。

3. 控制指令集：包括跳转、条件分支和中断处理等指令。

四、CPU的设计流程1. 指令集架构设计：确定CPU所支持的指令集，并进行指令编码和格式设计。

2. 数据通路设计：根据指令集确定数据通路的结构和数据路径。

3. 控制器设计：设计控制器的控制信号和状态转移逻辑。

4. 性能优化设计：通过流水线、超标量和乱序执行等技术提高CPU的性能。

5. 测试与验证：设计测试用例，验证CPU的功能和正确性。

五、常见的CPU设计方法和架构1. 单周期CPU设计：每个指令的执行周期相同。

2. 多周期CPU设计：将指令执行过程划分为多个时钟周期。

3. 流水线CPU设计：将指令执行划分为多个阶段，同时执行多条指令。

4. 超标量CPU设计：在同一个时钟周期内执行多条指令。

5. 多核CPU设计：将多个核心集成在同一芯片上，提高计算能力。

六、常见的CPU设计工具和语言1. 硬件描述语言：如VHDL和Verilog等，在设计过程中描述硬件电路。

CPU实验报告范文一、实验目的本次实验的目的是设计和实现一个简单的中央处理器（CPU），通过实践掌握CPU的基本工作原理和实现方法。

二、实验原理1.CPU的基本概念中央处理器（CPU）是计算机的核心部件，负责执行计算机指令和控制计算机的操作。

它由运算器、控制器和寄存器组成。

运算器负责执行算术和逻辑运算，包括加法、减法、乘法、除法等。

控制器负责指挥CPU的工作，通过控制总线实现对内存和其他外部设备的访问。

寄存器是CPU内部的存储器，用于暂时存放指令、数据和中间结果。

2.CPU的实现方法CPU的实现采用组合逻辑电路和时序逻辑电路相结合的方法。

组合逻辑电路是由逻辑门构成的电路，它的输入只依赖于当前时刻的输入信号，输出也只与当前时刻的输入信号有关。

而时序逻辑电路则包含存储元件，其输出不仅与当前时刻的输入信号有关，还与之前的输入信号有关。

CPU的实现过程主要包括以下步骤：（1）设计指令集：确定CPU支持的指令集，包括指令的格式和操作码。

（2）设计控制器：根据指令集设计控制器，确定各个指令的执行过程和控制信号。

（3）设计运算器：根据指令集设计运算器，确定支持的算术和逻辑运算。

（4）设计寄存器：确定需要的寄存器数量和位数，设计寄存器的输入输出和工作方式。

3.实验环境和工具本次实验使用的环境和工具如下：（1）硬件环境：计算机、开发板、示波器等。

（2）软件环境：Win10操作系统、Vivado开发工具等。

三、实验步骤1.设计指令集根据实验要求，我们设计了一个简单的指令集，包括加法、减法、逻辑与、逻辑或和移位指令。

每个指令有特定的操作码和操作数。

2.设计控制器根据指令集设计了一个控制器。

控制器根据指令的操作码产生相应的控制信号，控制CPU内部寄存器、运算器和总线的操作。

3.设计运算器根据指令集设计了一个运算器。

运算器包括加法器、减法器、与门和或门等。

它通过输入的操作数和控制信号完成相应的运算操作。

4.设计寄存器根据实验需求确定了所需的寄存器数量和位数。

CPU计算机组成原理实验报告实验名称：CPU计算机组成原理实验一、实验目的：1.了解计算机硬件的基本组成原理，特别是CPU的工作原理；2.掌握计算机的组装和调试技能；3.熟悉计算机操作系统的安装和配置方法；4.学习使用计算机进行基本的应用程序开发。

二、实验设备和材料：1.CPU主机：包括主板、CPU、内存、硬盘等；2.显示设备：显示器、键盘、鼠标等；3.软件：操作系统、开发工具等。

三、实验步骤：1.将主板、CPU、内存、硬盘等硬件组件组装到主机箱中，连接电源、显示器、键盘、鼠标等外设；2.打开电源，按照BIOS界面提示进行主板和硬件设置；3.插入操作系统安装光盘，根据安装界面提示进行操作系统的安装；4.安装完成后，进入操作系统，根据提示进行相应驱动程序的安装和配置；5.打开开发工具，进行编程实践。

四、实验结果与分析：通过以上步骤，成功组装了一台计算机并安装了操作系统。

在操作系统中，能够正常运行各种应用程序，并且能够进行编程开发。

通过实验，可以清楚地了解到计算机硬件的组成原理，特别是CPU的工作原理。

CPU 作为计算机的核心部件，负责指令的执行和数据的处理。

通过对CPU的组装和调试，可以更深入地了解其工作原理和操作方法。

五、实验心得与体会：通过实验，我对计算机硬件的组装和设置有了更深入的理解。

计算机硬件的组成非常复杂，需要我们仔细阅读说明书，按照步骤进行操作。

在实验过程中，我们学会了解决一些常见的硬件问题，如硬件不兼容、连接错误等。

此外，操作系统的安装和配置也是非常重要的一步，只有正确地安装和配置操作系统，才能保证计算机的正常运行。

通过这个实验，我不仅学到了理论知识，还锻炼了实际操作的能力。

计算机的组装和调试需要我们仔细、耐心地进行，一丝不苟地对待每一步操作。

只有掌握了计算机组成原理，才能更好地理解和应用计算机技术。

通过实验，我深刻地认识到计算机是一台高度复杂的机器，它可以帮助我们解决各种问题，提高工作效率。

cpu设计实验报告CPU设计实验报告摘要：本实验旨在设计一个基本的中央处理器（CPU），并通过实验验证其性能和功能。

在设计过程中，我们使用了Verilog硬件描述语言和ModelSim仿真工具。

通过对CPU的设计和仿真实验，我们验证了CPU的正确性和性能，并对其进行了性能分析和优化。

1. 引言CPU是计算机系统中最核心的部件之一，它负责执行计算机指令和控制数据流动。

因此，设计一个高效、稳定的CPU对于计算机系统的性能至关重要。

本实验旨在通过Verilog硬件描述语言和ModelSim仿真工具，设计一个基本的CPU，并验证其性能和功能。

2. 设计过程我们首先对CPU的功能和性能进行了分析和规划，确定了CPU的基本架构和指令集。

然后，我们使用Verilog语言编写了CPU的硬件描述，并通过ModelSim进行了仿真验证。

在设计过程中，我们重点关注了CPU的时序逻辑、数据通路和控制逻辑，确保CPU能够正确地执行指令并保持稳定的性能。

3. 实验结果通过对CPU的设计和仿真实验，我们验证了CPU的正确性和性能。

我们使用了一系列的测试用例对CPU进行了功能和性能测试，并对其进行了性能分析和优化。

实验结果表明，我们设计的CPU能够正确地执行各种指令，并在性能上达到了预期的目标。

4. 总结和展望本实验通过Verilog硬件描述语言和ModelSim仿真工具，设计并验证了一个基本的CPU。

通过实验，我们对CPU的设计和性能有了更深入的了解，并对其进行了性能分析和优化。

未来，我们将进一步完善CPU的设计，提高其性能和功能，以满足计算机系统的需求。

综上所述，本实验为我们提供了一个宝贵的机会，通过实际设计和验证，深入了解了CPU的工作原理和性能特点，为我们今后的学习和研究打下了坚实的基础。

希望通过不懈的努力，我们能够设计出更加高效、稳定的CPU，为计算机系统的发展做出更大的贡献。

数字逻辑与处理器基础实验32位mips cpu设计综述：我们的最后验收结果时钟频率是84.9mhz。

本实验报告主要分为实验设计说明与实验收获总结两个部分。

附件中有cpu工程文档与模块代码。

第一部分实验设计一、 alu设计1、设计思路实现基本的算术、逻辑、关系、位与移位运算，尽量优化以达到最小的面积延时积。

结构图如下：主要设计思想：a. 加法运算实现可以采用逐次进位、超前进位等结构，减法可以通过加法实现（参见见面理论课讲义或者前面实验）；同时输出z（结果为零）、v（结果溢出）、n （结果为负）等标志位，注意有符号数和无符号数标志产生的不同。

b. 比较运算根据减法运算的结果（z/v/n）产生，自行分析比较操作与算术运算之间的关系。

c. 移位运算可以考虑将移位操作拆分为16 位移位、8 位移位、4 位移位、2 位移位、1位移位等几个子运算的组合，然后级联形成最后的运算结果。

d. 逻辑运算可以根据要求直接产生。

功能表接口说明2、主要模块a) 32bit加法器采用8个4bit超前进位加法器极连的方式，构成32bit加法器。

对于逸出位v的处理如下：由有符号数的性质可知，对最高位32和次高位31位取抑或，输出信号则为是否逸出。

对32位运算结果取反后，再对相邻两位反复取与，最终得到结果是否为零的输出z.如果是有符号数，则符号位=n。

由于这一方法部分程度上减弱了高位计算对低位计算的依赖程度，因此可以实现延时的降低。

同时，由于其超前进位网络的大量逻辑运算，较大程度上提升了电路的面积，造成最终的面积延时积特性恶化。

关键代码见附录1 b) 32bit减法器对加法器按位取反，再加一。

关键代码见附录1 c) 32bit 右移 32bit 左移 32bit 算术右移将移位操作拆分为16 位移位、8 位移位、4 位移位、2 位移位、1位移位等几个子运算的组合，然后级联得到最后的运算结果。

关键代码见附录1 d) 32bit 逻辑比较单元采用行为级语句直实现逻辑比较功能。

“计算机设计与实践”处理器实验设计报告目录一：实验目的 (2)二：实验环境 (2)三：设计思想 (2)1、CPU接口信号定义 (2)2、CPU设计方案 (3)四：实验设计及测试 (15)1、各模块设计及测试 (15)波形仿真 (15)2、整体的设计及测试 (19)波形仿真 (19)五：下载 (21)六：遇到的问题及解决方法 (25)七：实验体会 (25)一：实验目的1.掌握Xilinx ISE集成开发环境使用方法2.掌握VHDL语言3.掌握FPGA编程方法及硬件调试手段4.深刻理解处理器结构和计算机系统的整体工作原理二：实验环境Xilinx ISE集成开发环境，ModelSim或ISim仿真工具、COP2000实验平台或SD2100数字逻辑设计实验平台或Diligent Nexys3开发板。

三：设计思想1、C PU接口信号定义2、 C PU 设计方案① 指令格式设计1.2. 其他指令15 11 10 28 7 031511 10 8 7 0②微操作定义③节拍划分④各模块设计a)时钟模块模块示意图：模块功能：产生4个节拍，其中，当rst=1时，节拍跳转到T3，并将pc置0.接口说明：信号名位数方向来源/去向备注Clk1I处理器板系统时钟Rst1I处理器板高电平复位T4O取址，运算，4个节拍存储，回写模块b)取指模块模块示意图：模块功能：从内存取出指令。

Rst=1时，pc置0.取出的IR传送给运算，存储，回写模块提供数据，当IRreq=1时，开始从内存取出指令。

当pcupdate=1时，pc接收pcnew的数据，更新pc。

信号名位数方向来源/去向备注T01I时钟模块第一节拍T11I时钟模块第二节拍Rst1I处理器板高有效复位信号PCupdate1I回写模块PC更新信号PCnew16I回写模块PC更新值IRnew16I存储控制模块IR更新值IRreq1O取址模块IR允许信号IR16O存储控制模块导出IR到其他模块PC16O取址模块PC到运算模块c)运算模块模块示意图：模块功能：进行各种运算，并产生进位信号cy和零信号z。

CPU实验报告一.设计概况本次试验要完成的工作主要包括：指令系统的设计，CPU的整体结构设计及其细化，逻辑设计的具体实现，软件模拟，硬件调试。

试验的主要流程如下图所示：二.指令设计1.指令格式设计①单操作数指令OPCODE 000 X包括：JMP,JZ,JC②寄存器-寄存器指令OPCODE REG1 00000 REG2 包括：MOV,ADC,SBB,OR,AND③寄存器-立即数（地址）指令OPCODE REG DA TA包括：LDA,STA,MOV, ADC,SBB,OR,AND④其他类型指令OPCODE 00000000000包括：CLC,STC2.指令编码三.CPU逻辑设计1.CPU整体框图2.节拍设计一个周期采用四个节拍。

一个节拍完成取指。

第二个节拍完成运算。

第三个节拍访存。

第四个节拍回写。

3.数据流说明第一个节拍内，取指模块向访存控制发出访存信号，得到指令后，将指令保存在指令寄存器IR中，并将指令送往后面的运算模块，存储管理模块，回写模块。

同时将PC送入运算模块和回写模块。

第二个节拍内，运算管理模块将指令译码。

如果是存数指令，则将地址存入ADDR寄存器，数据存入DATA存储器，等待下一个节拍访存。

如果是取数指令，则将地址存入ADDR寄存器，等待下一个节拍访存。

如果是其他非访存指令，则将计算结果存入ALUOUT寄存器，送往存储管理模块的Rtemp寄存器。

第三个节拍内，存储管理模块将指令译码。

如果是存数指令，则向访存控制模块发出访存信号，则将第二个节拍内存好的ADDR寄存器的内容作为地址，把DATA寄存器里面的数据存入存储器对应的位置。

如果是取数指令，则将第二个节拍内存好的ADDR寄存器的内容作为地址，从存储器对应的位置取出数据，存入Rtemp存储器，并送往回写模块。

如果是其他非访存指令，则将Rtemp寄存器里的内容直接送往回写模块。

第四个节拍内，回写模块先将指令译码。

根据指令将需要回写的数据回写近响应的寄存器，并将PC+1后回写至取指模块的PC寄存器。

多周期cpu 实验报告多周期CPU 实验报告引言计算机的发展已经走过了几十年的历程，从最初的单周期CPU，到后来的多周期CPU，每一次的改进都为计算机的性能和效率带来了显著的提升。

本实验旨在通过设计和实现一个多周期CPU，来深入理解计算机的工作原理和指令执行过程。

一、实验背景随着计算机应用领域的不断扩大，对计算机性能的要求也越来越高。

而单周期CPU在执行指令时，每个指令都需要占用一个完整的时钟周期，这样效率较低。

为了提高计算机的执行效率，多周期CPU应运而生。

多周期CPU将指令的执行过程划分为多个时钟周期，每个周期执行一个特定的操作，从而提高了计算机的并行度和效率。

二、实验设计1. CPU结构本次实验设计的多周期CPU采用经典的冯·诺依曼结构，包括指令存储器、数据存储器、控制器和运算器等模块。

指令存储器用于存储程序指令，数据存储器用于存储数据，控制器用于控制指令的执行过程，运算器用于执行运算操作。

2. 指令执行过程多周期CPU的指令执行过程可以划分为取指、译码、执行、访存和写回等阶段。

在取指阶段，CPU从指令存储器中读取指令，并将其送入译码阶段。

在译码阶段，CPU解析指令的操作码，并根据操作码控制后续的执行操作。

在执行阶段，CPU执行指令的具体操作，如加法、乘法等。

在访存阶段，CPU根据需要访问数据存储器，读取或写入数据。

在写回阶段，CPU将执行结果写回到寄存器中。

三、实验过程1. 指令存储器设计指令存储器是多周期CPU中的一个重要组成部分，它用于存储程序指令。

在本次实验中，我们采用了基于RAM的指令存储器设计。

通过将指令存储器划分为多个存储单元，每个存储单元存储一个指令，可以有效地提高指令的读取速度。

2. 控制器设计控制器是多周期CPU中的核心模块，它负责指令的执行过程控制。

在本次实验中，我们采用了有限状态机的设计方法来实现控制器。

通过定义不同的状态和状态转移条件，可以实现对指令执行过程的精确控制。

简易cpu设计课程设计一、课程目标知识目标：1. 让学生理解CPU的基本结构及其功能，掌握简易CPU的设计原理。

2. 学会运用数字逻辑设计简易CPU，了解指令集、运算器、控制器等关键部件的作用。

3. 了解计算机组成原理，掌握硬件与软件的相互关系。

技能目标：1. 培养学生运用所学知识设计简易CPU的能力，提高创新实践能力。

2. 能够运用数字逻辑分析和解决简易CPU设计中的问题，提高问题解决能力。

3. 学会使用相关设计软件（如Multisim、Protel等）进行简易CPU的电路设计和仿真。

情感态度价值观目标：1. 培养学生热爱科学、追求真理的精神，激发对计算机科学的兴趣。

2. 增强学生的团队协作意识，培养合作精神，提高沟通与交流能力。

3. 引导学生关注我国计算机科技的发展，培养民族自豪感，树立正确的价值观。

课程性质分析：本课程为电子信息工程、计算机科学与技术等相关专业的一门专业课程，旨在培养学生的硬件设计和系统架构能力。

学生特点分析：学生已具备一定的电子技术、数字逻辑和计算机组成原理基础，具有较强的逻辑思维能力和动手实践能力。

教学要求：1. 结合课本内容，注重理论与实践相结合，提高学生的实际操作能力。

2. 突出创新实践，鼓励学生自主探究，培养学生的自主学习能力。

3. 注重过程评价，关注学生的学习进步和个体差异，提高教学质量。

二、教学内容1. 教学大纲：- 简易CPU设计概述：介绍CPU发展历程、简易CPU的概念及其应用。

- CPU基本组成：讲解指令集、运算器、控制器、寄存器等组成部分。

- 数字逻辑设计基础：复习逻辑门、组合逻辑、时序逻辑等基础知识。

- 简易CPU设计原理：分析指令执行过程、控制信号产生、数据通路等。

- 硬件描述语言：介绍VHDL/Verilog等硬件描述语言的基本语法和应用。

- 设计与仿真：运用Multisim、Protel等软件进行简易CPU电路设计和仿真。

- 实践项目：分组进行简易CPU设计，完成指定指令集的处理器设计。

cpu实验报告CPU实验报告引言计算机是现代社会不可或缺的工具，而中央处理器（CPU）则是计算机的核心。

CPU的性能直接影响着计算机的运行速度和效率。

为了深入了解CPU的工作原理和性能评估方法，我们进行了一系列的CPU实验。

本报告将详细介绍我们的实验过程、结果和分析。

实验一：CPU的组成与工作原理在第一个实验中，我们学习了CPU的基本组成和工作原理。

CPU由控制单元（CU）和算术逻辑单元（ALU）组成。

CU负责指令的解码和执行，而ALU则处理算术和逻辑运算。

我们通过拆解一台计算机，观察和研究了CPU的内部结构和连接方式。

我们还学习了指令集架构（ISA）和微指令的概念。

这个实验使我们对CPU的组成和工作原理有了更深入的理解。

实验二：CPU性能评估在第二个实验中，我们重点关注CPU的性能评估。

我们使用了一款性能评估工具，通过运行一系列的测试程序来测量CPU的性能。

我们评估了CPU的时钟频率、缓存大小和指令级并行性对性能的影响。

实验结果表明，时钟频率越高，CPU的运行速度越快。

增加缓存大小可以提高CPU的数据访问效率。

指令级并行性的优化也可以显著提升CPU的性能。

这个实验让我们了解了如何评估和优化CPU的性能。

实验三：CPU的架构设计在第三个实验中，我们设计了一款简单的CPU架构。

我们选择了精简指令集计算机（RISC）架构，因为RISC架构具有指令集简单、执行效率高的特点。

我们设计了CPU的指令集、寄存器组和数据通路，并使用硬件描述语言进行了模拟和验证。

通过这个实验，我们深入了解了CPU的架构设计原理和方法。

实验四：CPU的能耗优化在第四个实验中，我们研究了CPU的能耗优化方法。

我们使用了一款能耗监测工具，测量了CPU在不同负载下的能耗情况。

我们还尝试了一些能耗优化技术，如动态电压频率调整（DVFS）和低功耗模式。

实验结果显示，通过调整电压和频率，可以显著降低CPU的能耗。

低功耗模式也能有效减少CPU的能耗。

多周期CPU实验报告1. 引言本实验旨在设计并实现一个多周期CPU，以加深对计算机体系结构和指令执行过程的理解。

本文将介绍实验的设计思路、实验步骤、实验结果和分析。

2. 设计思路在设计多周期CPU之前，我们需要先理解单周期CPU的执行过程。

单周期CPU包含一个时钟周期，每个指令在一个时钟周期内完成执行。

然而，单周期CPU的执行效率较低，因为每个指令的执行时间是固定的，无论指令复杂与否。

为了提高CPU的执行效率，多周期CPU将每条指令的执行过程分为若干个阶段，每个阶段对应一个时钟周期。

每个阶段执行的操作可以并行进行，从而实现多条指令的同时执行。

在设计多周期CPU时，我们需要确定所需的指令集、寄存器的位宽、指令格式和控制信号。

具体步骤如下：1.确定指令集：选择常用的指令集，如MIPS指令集。

2.确定寄存器位宽：根据指令集的要求，确定寄存器的位宽，一般为32位。

3.确定指令格式：根据指令集的要求，设计指令的格式，并确定每个字段的位数和含义。

4.确定控制信号：根据指令的格式和执行过程，确定每个阶段需要的控制信号，并分配给相应的控制单元。

3. 实验步骤本实验的实验步骤如下：步骤一：确定指令集根据实验要求，选择MIPS指令集作为多周期CPU的指令集。

步骤二：确定寄存器位宽根据MIPS指令集的要求，确定寄存器的位宽为32位。

步骤三：确定指令格式根据MIPS指令集的要求，设计指令的格式。

MIPS指令格式一般包括操作码、源操作数寄存器、目标操作数寄存器和立即数等字段。

步骤四：确定控制信号根据指令的格式和执行过程，确定每个阶段需要的控制信号，并分配给相应的控制单元。

常见的控制信号包括时钟、复位、使能信号等。

步骤五：实现多周期CPU根据以上设计思路，开始实现多周期CPU。

根据指令格式和控制信号，设计数据通路和控制单元，并进行仿真测试。

步骤六：调试和优化在实现过程中，可能会出现一些错误或不理想的情况。

通过调试和优化，解决这些问题，使多周期CPU能够正确地执行指令。

广东技术师范学院实验报告学院：专业：班级：成绩：姓名：学号：组别：组员：实验地点：实验日期：指导教师签名：预习情况操作情况考勤情况数据处理情况实验（6．5.1）项目名称：CPU设计实验1．实验目的（1）在掌握各部件单元电路的基础上，设计构造一个完整的CPU。

（2）为其定义五条机器指令，编写相应的微程序，并上机调试，由此掌握整机概念。

2．实验设备（1）TDN-CM+或TDN-CM++教学实验系统一台。

（2）PC微机一台。

3．实验原理在部件实验过程中，各部件单元的控制信号是人为模拟产生的，而本次实验将在微程序控制下自动产生各部件单元控制信号，实现特定指令的功能。

这里，计算机数据通路的控制将由微程序控制器来完成，CPU从内存中取出一条机器指令到指令执行结束的一个指令周期全部由微指令组成的序列来完成，即一条机器指令对应一段微程序。

本实验采用五条机器指令：IN（输入）、ADD（二进制加法）、STA（存数）、OUT（输出）、JMP（无条件转移），其指令格式如下（前４位为操作码）：助记符机器指令码说明IN 0000 0000 “INPUT DEVICE”中的开关状态R0ADD addr 0001 0000 ×××××××× R0+[addr] R0STA addr 0010 0000 ×××××××× R0 [addr]OUT addr 0011 0000 ××××××××[ addr] LEDJMP addr 0100 0000 ×××××××× addr PC其中，IN为单字长（８位），其余为双字长指令，××××××××为addr对应的二进制地址码。
