专科《画法几何与建筑制图》模拟题试卷

1、单项选择题(30)1．图纸的会签栏一般在（ B）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B）For personal use only in study and research; not for commercial useA．400 B．2000 C．10000 D．2003．下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C)A. 594 841（A1）B. 210 297(A4)C. 420 594(A2)D. 297 420(A3) 1189*841(A0)8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：(B )A. 594 841B. 210 297C. 420 594D. 297 4209. 绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13. 粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14. 中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22. 徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23. 工程上常用的图示方法中使用最广泛的是那一种？( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的？ ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25. 正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26. 多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29.@ 平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30@. 三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的： (B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的： ( C)A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的： (D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系34. 如果A点在V投影面上，则：(B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为035. 如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为036. 如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为037. 右图中两直线的相对几何关系是： ( 做重线 )A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对几何关系是： ( C )A. 相交B. 交错C. 平行D. 无法判断39. 右图中两直线的相对几何关系是： ( A )A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对几何关系是： ( D比例 )A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对几何关系是： ( B )A. 相交B. 交错C. 平行D. 交错垂直42. 右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面43. @右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面44. 右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面45. 下图中三棱锥的侧面投影是：( C )46.在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上47. 轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影48. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )49. 下图所示组合体，正确的左侧立面图是：( D )50. 下图所示组合体，正确的1-1剖视图是：( )1、单项选择题1. 在钢筋混凝土结构中，分布钢筋的作用是：(D )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2. 在钢筋混凝土结构中，箍筋的作用是：( C )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( C )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋4. 在钢筋混凝土结构图中，构件的轮廓线用：( C )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝土结构图中，可见的钢筋用：( D )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细6. 在钢筋混凝土结构图中，不可见的钢筋用：(B )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝土结构图中，钢筋的横断面用：( C )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示8. 在钢筋混凝土结构图中，预应力钢筋用：( C )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制9. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( C )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类10．总平面图上拟建建筑物的标高是指( B )的标高A．室外设计地面 B．底层室内地面C．二楼楼面 D．屋面11．组合体的尺寸不包括( D )A．总尺寸 B．定位尺寸C．定形尺寸 D．标志尺寸12．图线不得穿越尺寸数字，不可避免时。

1、单项选择题(30)1．图纸的会签栏一般在（ B）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B）For personal use only in study and research; not for commercial useA．400 B．2000 C．10000 D．2003．下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C)A. 594 841（A1）B. 210 297(A4)C. 420 594(A2)D. 297 420(A3) 1189*841(A0)8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：(B )A. 594 841B. 210 297C. 420 594D. 297 4209. 绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13. 粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14. 中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22. 徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23. 工程上常用的图示方法中使用最广泛的是那一种？( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的？ ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25. 正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26. 多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29.@ 平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30@. 三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的： (B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的： ( C)A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的： (D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系34. 如果A点在V投影面上，则：(B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为035. 如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为036. 如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为037. 右图中两直线的相对几何关系是： ( 做重线 )A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对几何关系是： ( C )A. 相交B. 交错C. 平行D. 无法判断39. 右图中两直线的相对几何关系是： ( A )A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对几何关系是： ( D比例 )A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对几何关系是： ( B )A. 相交B. 交错C. 平行D. 交错垂直42. 右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面43. @右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面44. 右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面45. 下图中三棱锥的侧面投影是：( C )46.在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上47. 轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影48. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )49. 下图所示组合体，正确的左侧立面图是：( D )50. 下图所示组合体，正确的1-1剖视图是：( )1、单项选择题1. 在钢筋混凝土结构中，分布钢筋的作用是：(D )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2. 在钢筋混凝土结构中，箍筋的作用是：( C )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( C )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋4. 在钢筋混凝土结构图中，构件的轮廓线用：( C )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝土结构图中，可见的钢筋用：( D )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细6. 在钢筋混凝土结构图中，不可见的钢筋用：(B )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝土结构图中，钢筋的横断面用：( C )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示8. 在钢筋混凝土结构图中，预应力钢筋用：( C )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制9. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( C )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类10．总平面图上拟建建筑物的标高是指( B )的标高A．室外设计地面 B．底层室内地面C．二楼楼面 D．屋面11．组合体的尺寸不包括( D )A．总尺寸 B．定位尺寸C．定形尺寸 D．标志尺寸12．图线不得穿越尺寸数字，不可避免时。

1、单项选择题(30)1．图纸的会签栏一般在（ B）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B）A．400 B．2000 C．10000 D．2003．下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C)A. 594⌧841（A1）B. 210⌧297(A4)C. 420⌧594(A2)D. 297⌧420(A3) 1189*841(A0)8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：(B )A. 594⌧841B. 210⌧297C. 420⌧594D. 297⌧4209. 绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13. 粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14. 中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22. 徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23. 工程上常用的图示方法中使用最广泛的是那一种？( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的？ ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25. 正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26. 多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29.@ 平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30@. 三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的： (B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的： ( C)A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的： (D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系34. 如果A点在V投影面上，则：(B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为035. 如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为036. 如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为037. 右图中两直线的相对几何关系是： ( 做重线 )A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对几何关系是： ( C )A. 相交B. 交错C. 平行D. 无法判断39. 右图中两直线的相对几何关系是： ( A )A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对几何关系是： ( D比例 )A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对几何关系是： ( B )A. 相交B. 交错C. 平行D. 交错垂直42. 右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面43. @右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面44. 右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面45. 下图中三棱锥的侧面投影是：( C )46.在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上47. 轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影48. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )49. 下图所示组合体，正确的左侧立面图是：( D )50. 下图所示组合体，正确的1-1剖视图是：( )1、单项选择题1. 在钢筋混凝土结构中，分布钢筋的作用是：(D )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2. 在钢筋混凝土结构中，箍筋的作用是：( C )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( C )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋4. 在钢筋混凝土结构图中，构件的轮廓线用：( C )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝土结构图中，可见的钢筋用：( D )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细6. 在钢筋混凝土结构图中，不可见的钢筋用：(B )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝土结构图中，钢筋的横断面用：( C )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示8. 在钢筋混凝土结构图中，预应力钢筋用：( C )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制9. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( C )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类10．总平面图上拟建建筑物的标高是指( B )的标高A．室外设计地面 B．底层室内地面C．二楼楼面 D．屋面11．组合体的尺寸不包括( D )A．总尺寸 B．定位尺寸C．定形尺寸 D．标志尺寸12．图线不得穿越尺寸数字，不可避免时。

《画法几何及工程制图》模拟试题一一.填空题（本大题共15个空，每空1分，共15分）1、A3图纸的幅面尺寸为___________________。

2、工程样图中，剖视图的封闭线应画成____________，假想轮廓线应画成____________(填线型)。

3、垂直于H 面，平行于V 面和W 面的直线为___________，平行于W 面，垂直于V 面和H 面的平面为___________。

4、在基本视图中，符合宽相等的视图有_____________________________。

5、对于多线螺纹，螺距、导程和线数之间的关系为____________________。

6、普通细牙螺纹大径为20，螺距为1.5，右旋，中径公差带代号为5g ，顶径公差带代号为6g ，短旋合长度，其螺纹标记为____________________。

7、轴表示的基本尺寸为_________，最大极限尺寸为___________，公差为___________。

8、形如的尺寸为基________制__________配合，其中孔的下偏差为_____________。

9、表示是用________________法获得的表面。

二.选择题（本大题共5个小题，每题3分，共15分）1、已知立体的主视图和俯视图，则正确的左视图为【 】。

025.0050.040--Φ6s 7H 25Φ3.22、下图中直线AB是【】。

A．一般位置直线B．正垂线C．水平线D．侧平线3、已知圆弧在半圆球表面上，投影正确的一组视图是【】。

A B CD4、正确的A－A剖面图是【】。

5、下列四组视图中，正确的一组视图是【】。

三．标注下面的图形，尺寸保留整数。

（7分）四.已知直线AB平行于CD，用换面法求AB与CD间的距离。

（13分）五. 对照轴测图补画三视图上漏画的图线。

（12分）六. 已知立体左视图，补画主视图和俯视图中截交线及轮廓线的投影。

（13分）七.将下面零件的主视图画成全剖图。

仅为样题，供复习参考！

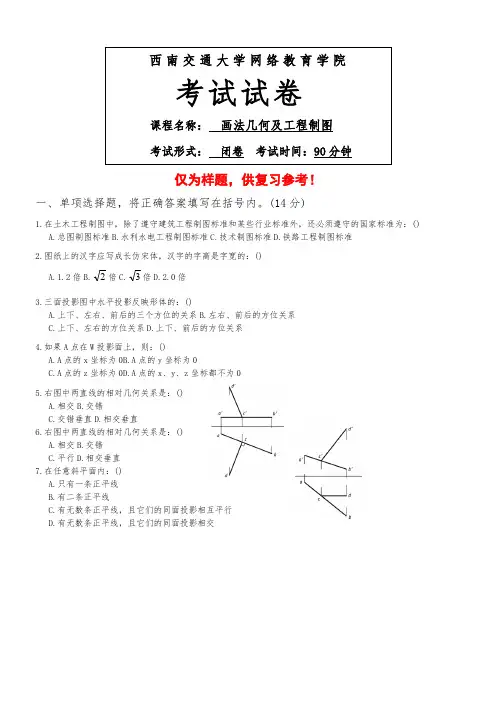

一、单项选择题，将正确答案填写在括号内。

(14分)
1.在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：()
A.总图制图标准
B.水利水电工程制图标准
C.技术制图标准
D.铁路工程制图标准
2.
A.1.2倍
B.2倍
C.3倍
D.2.0倍
3.三面投影图中水平投影反映形体的：()
A.上下、左右、前后的三个方位的关系
C.上下、左右的方位关系
D.
4.
5.
6.
7.在任意斜平面内：()
A.只有一条正平线
B.有二条正平线
C.有无数条正平线，且它们的同面投影相互平行
D.有无数条正平线，且它们的同面投影相交
二、求作带切口四棱柱的侧面投影。

(14)
(*注意:本题务必直接在图上解题,不可在白纸或答题纸上复制题图解答!)
三、作出组合体的正等轴测图。

(18)
四、画出下面组合体的侧面投影。

(14分)
(*注意:本题务必直接在图上解题,不可在白纸或答题纸上复制题图解答!)
五、画出下面组合体的水平投影。

(18)
(*注意:本题务必直接在图上解题,不可在白纸或答题纸上复制题图解答!)
六、画出下面组合体的1-1、2-2剖视。

(12)
七、画出下面组合体的1-1、2-2断面。

(10)。

1.单项选择题(30)1. 图纸旳会签栏一般在（ B ）A. 图纸右上角及图框线内B. 图纸左上角及图框线外C. 图纸右上角及图框线外D. 图纸左上角及图框线内@！．一物体图上长度标注为, 其比例为1﹕5, 则其实际大小为（ B ）A. 400 B. C. 10000 D. 2003．下列仪器或工具中, 不能用来画直线旳是（ D ）A. 三角板B. 丁字尺C. 比例尺D. 曲线板4.在土木工程制图中，除了遵守建筑工程制图原则和某些行业原则外，还必须遵守旳国标为：. .)A.总图制图原则B.水利水电工程制图原则C.技术制图原则D.铁路工程制图原则5.由国家职能部门制定、颁布旳制图原则, 是国家级旳原则, 简称国标。

国标旳代号为: ..)A.IS....B.G.....C.Standar.....D.ANSI6.图纸上旳多种文字如中文、字母、数字等, 必须按规定字号书写, 字体旳号数为: .. )A.字体旳高..B.字体旳宽..C.原则中旳编..D.序号7.绘制工程图应使用制图原则中规定旳幅面尺寸, 其中A2幅面旳尺寸为: . .)A.594(841（A1...B.210(297(A4...C.420(594(A2...D.297(420(A3....1189*841(A0)8.绘制工程图应使用制图原则中规定旳幅面尺寸, 其中A4幅面旳尺寸为: .. )A.594(84...B.210(29...C.420(59...D.297(4209.绘图比例是: .. )A.图形与实物对应要素旳线性尺寸之..B.实物与图形对应要素旳线性尺寸之比C.比例尺上旳比例刻.........D.图形上尺寸数字旳换算系数10.假如物体旳长度为1000mm, 绘图比例是1:20, 则在绘图时其长度应取: .. )A.10......B.100......C.5......D.2011.假如物体旳长度为1000mm, 绘图比例是1:20, 则在其图形上长度标注旳尺寸数字为.. )A.10......B.100......C.5......D.2012.比例尺是三棱柱形旳, 按比例画图时, 应使用比例尺, 它旳作用是: .. )A.按比例进行尺寸度.B.查找换算系.C.与计算器旳作用类.D.可画直线13.粗实线旳用途为: .. )A.表达假想轮..B.表达可见轮..C.表达不可见轮..D.画中心线或轴线14.中粗虚线旳用途为: .. )A.表达假想轮..B.表达可见轮..C.表达不可见轮..D.画中心线或轴线15.粗线、中粗线和细线旳宽度比率为: .. )A.3:2:.....B.2.1..:.....C.5.2..:.....D.4:2:116.虚线由短画和短间隔构成，如下图所示，其短画旳长度a旳值应取：. .)A.1~2m.....B.2~4m.....C.4~6m....D.6~8mm17.点画线由长画、短间隔和点构成，如下图所示，其长画旳长度a旳值应取：. .)A.3~8m.....B.8~10m.....C.10~15m....D.15~20mm18.右图中直径尺寸注法错在: .. )A.尺寸起止符号应为短斜线B.尺寸数字没有居中C.尺寸线应当倾斜D.直径尺寸应当注在圆外19.右图中直径尺寸注法错在: . .)A.尺寸起止符号应为短斜线B.尺寸数字不能水平注写C.尺寸数字应注写在圆内D.尺寸数字注写旳引出线不应从尺寸线端点引出20.右图中长度尺寸注法错在: . .)A.尺寸起止符号倾斜方向不对B.尺寸线距离标注位置太远C.该尺寸应注写在图形轮廓内D.尺寸线不应是图形轮廓线旳延长线21.绘图仪器中分规旳重要作用是: . .)A.画圆或圆.....B.是圆规旳备用品C.用来截量长....D.只是等分线段22.徒手画图草图时: .. )A.只是不需要固定图纸, 其他与仪器图相似B.可以了草随意某些C.所有图线同样, 没有粗中细线型旳规定D.画线靠徒手, 定位靠目测, 必须保持线型明确, 比例协调23.工程上常用旳图示措施中使用最广泛旳是那一种？ .. )A.多面正投影.....B.轴测投影法C.标高投影......D.透视投影法24.下面有关轴测投影旳说法哪一种是对旳旳... )A.直观性强, 有一定旳度量性B.最具有真实感, 但作图太繁杂费时C.绘图简便, 有立体感, 无度量性D.绘图简便, 度量性好, 无立体感25.正投影法是指: .. )A.投射线都相交于投射中心, 投射出形体投影旳措施B.投射线互相平行且垂直于投影面, 投射出形体投影旳措施C.由互相平行旳投射线投射出形体投影旳措施D.投射线互相平行且倾斜于投影面, 投射出形体投影旳措施26.多面正投影法旳长处是: .. )A.直观性..........B.富有立体感和真实感C.绘图简便, 立体感.....D.绘图简便, 度量性好27.下面哪一种性质不是中心投影法和平行投影法共有旳基本性质. .)A.同素.....B.附属....C.积聚.....D.平行性28.@下面哪一种性质不是平行投影法特有旳基本性质.. )A.平行.....B.定比....C.相似....D.接合性29.@ 平行投影法中图形旳相仿性是指: ( A )A.相似..B.全等..C.平面图形非退化旳平行投..D.平行性30@.三面投影图在度量关系上有... )A.三个投影各自独......B.正面投影和水平投影长对正C.长对正、高平齐、宽相...D.正面投影和侧面投影高平齐31.@三面投影图中水平投影反应形体旳.(..)A.上下、左右、前后旳三个方位旳关...B.左右、前后旳方位关系C.上下、左右旳方位关.........D.上下、前后旳方位关系32.@ 三面投影图中正面投影反应形体旳: ( C)A.上下、左右、前后旳三个方位旳关...B.左右、前后旳方位关系C.上下、左右旳方位关.........D.上下、前后旳方位关系33.三面投影图中侧面投影反应形体旳.(..)A.上下、左右、前后旳三个方位旳关...B.左右、前后旳方位关系C.上下、左右旳方位关.........D.上下、前后旳方位关系34.假如A点在V投影面上, 则: (..)A.A点旳x坐标为.....B.A点旳y坐标为0C.A点旳z坐标为.....D.A点旳x、y、z坐标都不为035.假如A点在H投影面上, 则: .. )A.A点旳x坐标为.....B.A点旳y坐标为0C.A点旳z坐标为.....D.A点旳x、y、z坐标都不为036.假如A点在W投影面上, 则: .. )A.A点旳x坐标为.....B.A点旳y坐标为0C.A点旳z坐标为.....D.A点旳x、y、z坐标都不为037.右图中两直线旳相对几何关系是..做重. )A.相......B.交错C.相交垂....D.交错垂直38.右图中两直线旳相对几何关系是... )A.相......B.交错C.平......D.无法判断39.右图中两直线旳相对几何关系是... )A.相......B.交错C.相交垂....D.交错垂直40.右图中两直线旳相对几何关系是..D比. )A.相......B.交错C.相交垂....D.交错垂直41.右图中两直线旳相对几何关系是... )A.相......B.交错C.平......D.交错垂直42.右图所示平面旳类型是: .. )A.水平.....B.正平面C.侧平.....D.任意倾斜平面43.@右图所示平面旳类型是: .. )A.铅垂.....B.正垂面C.侧垂.....D.任意倾斜平面44.右图所示平面旳类型是: .. )A.铅垂.....B.正平面C.侧平.....D.任意倾斜平面45.下图中三棱锥旳侧面投影是: .. )46.在右图所示旳三棱锥两面投影图中: ( )A.D点在三棱锥右前棱面上B.D点在三棱锥后棱面上C.D点在三棱锥左前棱面上D.D点不在三棱锥表面上47.轴测投影是根据什么原理投射得到旳: .. )A.平行投.B.中心投.....C.正投....D.斜投影48.在下图中已知形体旳三面投影图，则与其吻合旳轴测图是：.. )49.下图所示组合体, 对旳旳左侧立面图是: .. )50.下图所示组合体, 对旳旳1-1剖视图是: ..)1.单项选择题1.在钢筋混凝土构造中, 分布钢筋旳作用是: (..)A.起架立作..B.重要受力钢.C.承受剪...D.固定钢筋旳位置并分派荷载到受力钢筋2.在钢筋混凝土构造中, 箍筋旳作用是: .. )A.起架立作..........B.重要受力钢筋C.固定钢筋旳位置并承受剪...D.分派荷载到受力钢筋3.在钢筋混凝土构造中, 受力钢筋旳弯起作用是: .. )A.形成钢筋骨.....B.使受力钢筋一直处在构件中拉应力最大旳区域C.承受剪.......D.分派荷载到其他钢筋4.在钢筋混凝土构造图中, 构件旳轮廓线用: . .)A.粗实线绘......B.中粗实线绘制C.细实线绘......D.加粗旳粗实线绘制5.在钢筋混凝土构造图中, 可见旳钢筋用: .. )A.粗实线绘制, 线宽由钢筋直径确..B.中粗实线绘制C.用钢筋旳实际投影表.......D.粗实线绘制, 线宽不表达钢筋粗细6.在钢筋混凝土构造图中, 不可见旳钢筋用: (..)A.粗虚线绘制, 线宽由钢筋直径确...B.粗虚线绘制, 线宽不表达钢筋粗细C.用细虚线绘............D.中粗虚线绘制7.在钢筋混凝土构造图中, 钢筋旳横断面用: .. )A.涂黑旳圆点表达, 圆点大小由钢筋直径确....B.空心圆圈表达C.统一大小旳涂黑圆点表............D.涂黑旳三角形表达8.在钢筋混凝土构造图中, 预应力钢筋用: .. )A.粗双点画线绘制, 线宽由钢筋直径确.....B.中粗双点画线绘制C.粗双点画线绘制, 线宽不表达钢筋粗.....D.细双点画线绘制9.在钢筋混凝土构造图中, 钢筋旳标注中符号@旳含义为：.. )A.钢筋旳直径符.........B.钢筋旳品种代号C.均匀分布旳钢筋间.......D.钢筋表面旳种类10. 总平面图上拟建建筑物旳标高是指( B )旳标高A. 室外设计地面B. 底层室内地面C. 二楼楼面D. 屋面11. 组合体旳尺寸不包括( D )A. 总尺寸B. 定位尺寸C. 定形尺寸D. 标志尺寸12．图线不得穿越尺寸数字, 不可防止时。

1、单项选择题(30)1．图纸的会签栏一般在（ B）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B）A．400 B．2000 C．10000 D．2003．下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C)A. 594⌧841（A1）B. 210⌧297(A4)C. 420⌧594(A2)D. 297⌧420(A3) 1189*841(A0)8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：(B )A. 594⌧841B. 210⌧297C. 420⌧594D. 297⌧4209. 绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13. 粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14. 中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22. 徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23. 工程上常用的图示方法中使用最广泛的是那一种？( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的？ ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25. 正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26. 多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29.@ 平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30@. 三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的： (B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的： ( C)A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的： (D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系34. 如果A点在V投影面上，则：(B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为035. 如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为036. 如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为037. 右图中两直线的相对几何关系是： ( 做重线 )A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对几何关系是： ( C )A. 相交B. 交错C. 平行D. 无法判断39. 右图中两直线的相对几何关系是： ( A )A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对几何关系是： ( D比例 )A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对几何关系是： ( B )A. 相交B. 交错C. 平行D. 交错垂直42. 右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面43. @右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面44. 右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面45. 下图中三棱锥的侧面投影是：( C )46.在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上47. 轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影48. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )49. 下图所示组合体，正确的左侧立面图是：( D )50. 下图所示组合体，正确的1-1剖视图是：( )1、单项选择题1. 在钢筋混凝土结构中，分布钢筋的作用是：(D )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2. 在钢筋混凝土结构中，箍筋的作用是：( C )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( C )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋4. 在钢筋混凝土结构图中，构件的轮廓线用：( C )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝土结构图中，可见的钢筋用：( D )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细6. 在钢筋混凝土结构图中，不可见的钢筋用：(B )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝土结构图中，钢筋的横断面用：( C )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示8. 在钢筋混凝土结构图中，预应力钢筋用：( C )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制9. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( C )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类10．总平面图上拟建建筑物的标高是指( B )的标高A．室外设计地面 B．底层室内地面C．二楼楼面 D．屋面11．组合体的尺寸不包括( D )A．总尺寸 B．定位尺寸C．定形尺寸 D．标志尺寸12．图线不得穿越尺寸数字，不可避免时。

1、单项选择题(30)1．图纸的会签栏一般在（ B）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B）For personal use only in study and research; not for commercial useA．400 B．2000 C．10000 D．2003．下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C)A. 594 841（A1）B. 210 297(A4)C. 420 594(A2)D. 297 420(A3) 1189*841(A0)8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：(B )A. 594 841B. 210 297C. 420 594D. 297 4209. 绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13. 粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14. 中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22. 徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23. 工程上常用的图示方法中使用最广泛的是那一种？( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的？ ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25. 正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26. 多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29.@ 平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30@. 三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的： (B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的： ( C)A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的： (D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系34. 如果A点在V投影面上，则：(B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为035. 如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为036. 如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为037. 右图中两直线的相对几何关系是： ( 做重线 )A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对几何关系是： ( C )A. 相交B. 交错C. 平行D. 无法判断39. 右图中两直线的相对几何关系是： ( A )A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对几何关系是： ( D比例 )A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对几何关系是： ( B )A. 相交B. 交错C. 平行D. 交错垂直42. 右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面43. @右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面44. 右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面45. 下图中三棱锥的侧面投影是：( C )46.在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上47. 轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影48. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )49. 下图所示组合体，正确的左侧立面图是：( D )50. 下图所示组合体，正确的1-1剖视图是：( )1、单项选择题1. 在钢筋混凝土结构中，分布钢筋的作用是：(D )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2. 在钢筋混凝土结构中，箍筋的作用是：( C )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( C )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋4. 在钢筋混凝土结构图中，构件的轮廓线用：( C )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝土结构图中，可见的钢筋用：( D )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细6. 在钢筋混凝土结构图中，不可见的钢筋用：(B )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝土结构图中，钢筋的横断面用：( C )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示8. 在钢筋混凝土结构图中，预应力钢筋用：( C )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制9. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( C )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类10．总平面图上拟建建筑物的标高是指( B )的标高A．室外设计地面 B．底层室内地面C．二楼楼面 D．屋面11．组合体的尺寸不包括( D )A．总尺寸 B．定位尺寸C．定形尺寸 D．标志尺寸12．图线不得穿越尺寸数字，不可避免时。

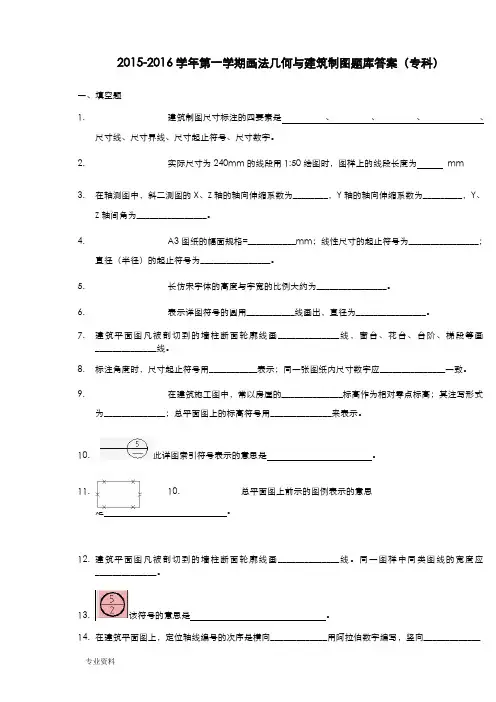

2015-2016学年第一学期画法几何与建筑制图题库答案（专科）一、填空题1.建筑制图尺寸标注的四要素是、、、、尺寸线、尺寸界线、尺寸起止符号、尺寸数字。

2.实际尺寸为240mm的线段用1:50绘图时，图样上的线段长度为mm3.在轴测图中，斜二测图的X、Z轴的轴向伸缩系数为________，Y轴的轴向伸缩系数为_________，Y、Z轴间角为________________。

4.A3图纸的幅面规格=___________mm；线性尺寸的起止符号为________________；直径（半径）的起止符号为________________。

5.长仿宋字体的高度与字宽的比例大约为________________。

6.表示详图符号的圆用___________线画出，直径为________________。

7.建筑平面图凡被剖切到的墙柱断面轮廓线画______________线，窗台、花台、台阶、梯段等画______________线。

8.标注角度时，尺寸起止符号用___________表示；同一张图纸内尺寸数字应_______________一致。

9.在建筑施工图中，常以房屋的______________标高作为相对零点标高；其注写形式为______________；总平面图上的标高符号用______________来表示。

10.此详图索引符号表示的意思是。

11.10. 总平面图上前示的图例表示的意思是。

12.建筑平面图凡被剖切到的墙柱断面轮廓线画______________线。

同一图样中同类图线的宽度应______________。

13.该符号的意思是。

14.在建筑平面图上，定位轴线编号的次序是横向_____________用阿拉伯数字编写，竖向_____________用大写拉丁字母编写。

15.表示图上的标高为45.90 。

16.在地形图上，等高线越密集的地方地势越_______________，等高线越稀疏的地方地势越_________________；悬崖部位的等高线_________________。

桂林理工大学自考2012-2013学年上学期 《画法几何与建筑制图》科目试卷 考试形式:闭卷笔试，2小时 适用专业：自学考试2、形体三面投影图中H 面上的投影，反映了形体( )的方位关系。

A 、不能确定； B 、上下、左右； C 、左右、前后 D 、上下、前后。

3、两直线的三面投影都相交时，则空间两直线就一定（ ）。

A 、相交 ； B 、交叉 ； C 、不能确定； D 、平行。

4、在钢筋混凝土结构图中，钢筋的标注中符号@的含义是（ ）。

A 、钢筋的直径符号 B 、钢筋的品种代号 C 、均匀分布的钢筋间距 D 、钢筋表面的种类5、在建筑施工图中，定位轴线用：（ ） A 、虚线表示 B 、细实线表示 C 、双点画线表示 D 、 细点画线表示 学院：专业班级：姓名： 学号：装订6、下列手工作图仪器或者工具中，不能用来画直线的是（ ）。

A 、三角板；B 、丁字尺；C 、比例尺；D 、曲线板。

7、在建筑施工图中，定位轴线是确定：（ ）。

A 、承重墙、柱子等主要承重构件轴线位置的。

B 、墙身轴线位置的。

C 、房屋基础轴线位置的。

D 、房屋柱子中心位置的。

8、判定空间点的相对位置：A 点在B 点的 ( )A ．左上方B ．左下方C ．右上方D ．右下方9、在建筑施工的总平面图中，应画出指北针，指北针的要求为( )。

A 、细实线绘制的14mm 直径的圆圈，指针尾部宽约5mmB 、细实线绘制的24mm 直径的圆圈，指针尾部宽约3mmC 、粗实线绘制的14mm 直径的圆圈，指针尾部宽约5mmD 、粗实线绘制的24mm 直径的圆圈，指针尾部宽约3mm10、在土建图中，图例表示( )A 、金属B 、普通砖C 、混凝土D 、钢筋混凝土x o二填空题：（共20空，每空1分，共20分） 1、编写定位轴线编号时，横向编号用阿拉伯数字，从 至 顺序编写；竖向编号用 ，从 至 顺序编写。

2、直线垂直于某一投影面，则它在该投影面上的投影__________ _； 平面平行于某一投影面，则它在该投影面上的投影_____ _______。

[试题分类]:专科《画法几何与建筑制图》_08005560[题型]:单选[分数]:21.点A的V面投影与H面投影的连线a′a与OX轴（）A.垂直B.相交C.平行D.重合答案:A2.点A（15、20、30）的H面投影a到X轴的距离是（）毫米A.30B.20C.15D.0答案:B3.点A（20、15、10）在点B（15、10、15）的（）A.左前下方B.左前方C.正下方D.左前上方答案:A4.点A（20、15、10）与点B（20、15、15）的重影点投影是（）A.V面投影B.H面投影C.W面投影D.坐标原点答案:B5.一直线段在三投影面的投影均倾斜于投影轴，则该直线是（）A.水平线B.正平线C.一般位置直线D.铅垂线答案:C6.一般位置直线在三投影面的投影长度（）A.大于线段实长B.等于线段实长C.小于线段实长D.0答案:C7.在三面投影体系中，两直线的同面投影都相交且每两投影的交点连线都倾斜于投影轴，则这两直线在空间（）A.一定相交B.一定交叉C.可能交叉D.可能相交答案:B8.若空间点在直线上，则该点的投影（）A.有两面投影在直线的同面投影上B.不一定直线的同面投影上C.不一定分直线的投影为同一比例的各线段D.必在直线的同面投影上；并分直线的同面投影的各线段之比例，与空间点分直线段所成比例相等答案:D9.在V投影面上反映实形的平面是（）A.水平面B.正垂面C.正平面D.铅垂面答案:C10.一般位置平面在三投影面上的投影特征是（）A.三面投影都积聚成直线B.三面投影都是类似形线框C.两投影积聚成直线，一投影是类似形线框D.两投影是类似形线框，一投影聚成直线答案:B11.判断两个铅垂面在空间是否平行，关键是看其投影图的（）A.水平投影是否平行B.侧面投影是否平行C.正面投影是否平行D.三面投影是否平行答案:A12.（）的V面投影和H面投影都垂直OX轴A.正平面B.侧平面C.水平面D.铅垂面答案:B13.下列形体中，属于曲面立体的是（）A.棱柱B.棱锥C.棱台D.圆锥答案:D14.下列物体中，属于平面立体的是（）A.棱柱B.圆锥C.圆球D.圆柱答案:A15.在投影图上，平面立体的不可见轮廓线用（）画A.细实线B.中粗实线C.粗实线D.细虚线16.圆球在三面投影体系中的投影，其（）A.三面投影都是圆B.三面投影都不是圆C.只有一面投影是圆D.只有两面投影是圆答案:A17.下列说法正确的为（）A.圆锥面上的直线必过锥顶B.圆锥面上的直线不一定过锥顶C.圆锥面上的两直线相互平行D.圆锥面上有交叉两直线答案:A18.不能用辅助直线求作形体表面上的点的形体是（）A.圆柱C.圆球D.棱锥答案:C19.一平面截切圆球后产生的截交线是（）A.双曲线B.椭圆C.圆D.直线答案:C20.倾斜于圆柱轴线的截平面截切圆柱后产生的截交线（）。

第三章测试题一.问答题1:画三棱柱的投影图。

答案2:画四棱柱的投影图。

答案3:画正六棱柱的投影图。

答案4:画L型板的投影图。

答案5:画丄型板的投影图。

答案6:画丄丄型板的投影图。

答案第四章测试题一.问答题1:求形体的W投影，并把A，B，C，D各点标注到投影图上的相应位置。

答案2:根据A，B，C，D各点的直观图，画出其投影图，并在表格内填上各点到投影面的距离。

答案3:已知各点两投影，求第三投影，并在表格内填上各点到投影面的距离。

答案4:已知形体的立体图和投影图，试把A，B，C，D，E各点标注到投影图上的对应位置，并把重影点处不可见点的投影加上括弧。

答案5:已知点B在点A的正前方五个单位，点D在点C正左方三个单位，点E在点C正上方三个单位，求B，D，E的V，H投影。

答案6:已知各点的坐标，求各点的投影，并把各点的同面投影两两相连成直线。

答案7:分别求A，B两点辅助的投影a，b。

答案略二.问答题1:求直线的第三投影，在投影图上反映倾角实形处用α，β，y表示。

(1)(2)(3)答案略2:根据巳知条件，作直线的投影(1)已知AB // /H面及ab和a，求ab。

(2)已知CD//V面，且距V面20，求CD。

(3)已知CD在H面上，α=30°，CD=30，C点的坐标（10，10，0），求cd，cd和c H d H。

答案（1）（2）（3）3:求AB线上点C投影，使AC：BC=3：2，并求AB和点C的W投影。

答案略4:已知EF线上点K的H投影k,求k’。

答案略5:作图判别点K是否在AB线上。

答案不在6:在AB线上求一点,C,使点C与V,H面等距。

答案略7:在直观图上画上α，β，y角，在投影图上求AB的实长及α，β角的实形。

答案略8:判别两直线的相对位置。

(1)(2)答案（1）交叉（2）相交9:判别两线之间的相对位置。

(1)(2)答案（1）平行（2）相交10:判别两线段之间的相对位置。

答案交叉11:过点A做线AB//EF，问AB与CD是否相交。

画法几何与建筑试题及答案一、选择题（每题2分，共10分）1. 在画法几何中，正投影法的三个基本视图是什么？A. 俯视图、侧视图、仰视图B. 正视图、侧视图、俯视图C. 正视图、后视图、俯视图D. 左视图、右视图、俯视图答案：B2. 下列哪个选项不是建筑平面图的基本组成部分？A. 墙体B. 门窗C. 楼梯D. 照明设备答案：D3. 在建筑立面图中，通常不包括以下哪项内容？A. 建筑外观的垂直剖面B. 建筑的平面布局C. 建筑的装饰细节D. 建筑的高度和层数答案：B4. 下列哪个不是建筑剖面图的作用？A. 显示建筑内部结构B. 展示建筑的垂直层次C. 反映建筑的外观设计D. 揭示建筑的内部空间关系答案：C5. 在建筑施工图中，尺寸标注的目的是为了：A. 美观B. 确定构件位置C. 指导施工D. 展示材料种类答案：C二、填空题（每题2分，共10分）6. 在画法几何中，_______是指在投影面上所作的图样，它能够直观地表达出物体的形状和大小。

答案：展开图7. 建筑平面图的比例通常是________，而建筑立面图和剖面图的比例则可能是________。

答案：1:100；1:50 或 1:208. 在建筑剖面图中，_______是用来表示不同材料的图例符号。

答案：材料图例9. 建筑施工图中的________是用来表示建筑构件之间相对位置关系的线。

答案：定位轴线10. 在建筑图纸中，________是用来表示建筑构件详细尺寸的图样。

答案：详图三、简答题（每题10分，共20分）11. 简述正投影法与透视投影法的主要区别。

答案：正投影法是一种多视图的表达方法，它通过在不同方向上的投影来表达物体的形状和尺寸，每个视图都是从一个固定方向对物体进行观察的结果。

透视投影法则是一种单视图的表达方法，它模拟人眼观察物体时的视觉效果，通过消失点和透视线来表达物体的深度感和空间关系。

12. 描述建筑平面图、立面图和剖面图各自的主要特点和用途。

专升本《画法几何与建筑制图》一、〔共75题,共150分〕1. 在建施总平面图中,表示新建的建筑物图例是〔〕. 〔2分〕A.B.C.D.标准答案：C2. 在土木工程制图中,〔〕表示断开界线. 〔2分〕A.波浪线B.细实线C.细虚线D.单点画线标准答案：A3. 标高符号为〔〕. 〔2分〕A.等腰三角形B.等边三角形C.等腰直角三角形D.锐角三角形标准答案：C4. 房屋的水平投影图称为〔〕. 〔2分〕A.屋顶平面图B.底层平面图C.顶层平面图D.标准层平面图标准答案：A5. 形成楼层结构平面图的剖切平面的位置是在〔〕. 〔2分〕A.窗台以上B.屋顶C.紧贴楼面D.以上都可以标准答案：C6. 在一五层高的住宅建筑中,下列哪一个楼梯平面图没有折断线〔〕. 〔2分〕A.顶层楼梯平面图B.顶层楼梯平面图C.底层楼梯平面图D.标准层楼梯平面图标准答案：B7. 与形体的三视图对应的轴测图是〔〕.第7题图〔2分〕A.第7题图〔a〕 B.第7题图〔b〕C.第7题图〔c〕D.第7题图〔d〕标准答案：A8. 根据形体的正面投影和水平投影,应选择正确的侧面投影是〔〕.第8题图〔2分〕A.第8题图〔a〕B.第8题图〔b〕C.第8题图〔c〕D.第8题图〔d〕标准答案：C9. 正确标注尺寸的投影图是〔〕.〔2分〕A.第9题图〔a〕B.第9题图〔b〕C.第9题图〔c〕D.第9题图〔d〕标准答案：B10. 直线与H面的夹角为30度的是〔〕.〔2分〕A.第10题图〔a〕 B.第10题图〔b〕C.第10题图〔c〕D.第10题图〔d〕标准答案：A11. 正确的1-1断面图图是〔〕.〔2分〕A.第11题图〔a〕 B.第11题图〔b〕C.第11题图〔c〕D.第11题图〔d〕标准答案：C12. 反映两平面不平行的投影图是〔〕.〔2分〕A.第12题图〔a〕B.第12题图〔b〕C.第12题图〔c〕D.第12题图〔d〕标准答案：C13. 反映平面与V面的夹角为30度的投影图是〔〕.〔2分〕A.第13题图〔a〕 B.第13题图〔b〕C.第13题图〔c〕D.第13题图〔d〕标准答案：A 14. 正确反映棱锥切割后的投影图是〔〕.〔2分〕A.第14题图〔a〕B.第14题图〔b〕C.第14题图〔c〕D.第14题图〔d〕标准答案：A15. 正确反映棱柱切割后的投影图是〔〕.〔2分〕A.第15题图〔a〕B.第15题图〔b〕C.第15题图〔c〕D.第15题图〔d〕标准答案：D16. 正确反映圆柱切割后的投影图是〔〕.〔2分〕A.第16题图〔a〕B.第16题图〔b〕C.第16题图〔c〕D.第16题图〔d〕标准答案：A17. 图中正确的剖视图是〔〕.〔2分〕A.第17题图〔a〕 B.第17题图〔b〕C.第17题图〔c〕D.第17题图〔d〕标准答案：D18. 正确反映圆球切割后的投影图是〔〕.〔2分〕A.第18题图〔a〕B.第18题图〔b〕C.第18题图〔c〕D.第18题图〔d〕标准答案：A19. 正确反映圆锥切割后,截交线为椭圆的投影图是〔〕.〔2分〕A.第19题图〔a〕B.第19题图〔b〕C.第19题图〔c〕D.第19题图〔d〕标准答案：A 20. 正确画出相贯线投影的图是〔〕. 〔2分〕A.第20题图〔a〕B.第20题图〔b〕C.第20题图〔c〕D.第20题图〔d〕标准答案：C21. 在基础详图中标注〔〕. 〔2分〕A.基础地面的标高尺寸B.室内外地坪的标高尺寸C.基础各部分的详细尺寸D.钢筋尺寸标准答案：A,B,C,D22. 剖平面图的剖切位置应选在〔〕. 〔2分〕A.通过门窗洞口或楼梯间B.能反映房屋的结构特征C.有代表性,D.较复杂的部位标准答案：A,B,C,D23. 下列有关局部剖的说法正确有〔〕. 〔2分〕A.没有剖切的部分按外形投影画出B.不标注剖切平面的位置C.用波浪线作为剖开部分与未剖开部分的分界D.波浪线相当于断裂面的积聚投影标准答案：A,B,C,D24. 看图,根据V、H面投影选择正确的W面投影〔〕.〔2分〕A.图〔a〕B.图〔b〕C.图〔c〕D.图〔d〕标准答案：A,C,D25. 总平面图和建筑平、立、剖面图上的标高的区别是〔〕〔2分〕A.相对标高B.绝对标高C.单位为米,注写到小数点后三位D.单位为米,注写到小数点后二位E.室外标高符号用涂黑三角形标准答案：B,D,E26. 在建筑施工图的底层平面图上要绘出〔〕. 〔2分〕A.指北针B.风玫瑰图C.绿化带D.等高线标准答案：A27. 钢筋编号圆的直径是〔〕. 〔2分〕A.10 mmB.8mmC.6mmD.14mm标准答案：C28. 在建筑施工图的平面图上,纵向定位轴线的编号〔〕顺次用大写拉丁字母编写. 〔2分〕A.从左向右B.从右向左C.从上向下D.从下向上标准答案：D29. 〔〕表示结构构件预应力空心板代号. 〔2分〕A.WBB.YKBC.KJD.YT标准答案：B30. 在土木工程制图中,〔〕表示断开界线. 〔2分〕A.波浪线B.细实线C.细虚线D.单点画线标准答案：A31. 〔〕不表示钢筋的搭接.〔2分〕A.第6题图〔a〕 B.第6题图〔b〕C.第6题图〔c〕D.第6题图〔d〕标准答案：B32. 下列选项中,不是土木工程上常用的投影图〔〕. 〔2分〕A.多面正投影B.轴测投影C.透视投影D.标高投影E.地图标准答案：E 33. 直线平行于投影面时,其投影长度〔〕实长. 〔2分〕A.等于B.小于C.大于D.小于或等于标准答案：A34. 土建图上的尺寸界线,在近图样轮廓的一端,应离开图样轮廓线不小于〔〕. 〔2分〕A.5mmB.2mmC.7mmD.3-5mm标准答案：B35. 两直线的三组同面投影不都平行；或同面投影都相交,但每两面投影的交点的连线不都垂直与相应的投影轴,则这两直线在空间〔〕. 〔2分〕A.一定交叉B.可能交叉C.可能相交D.可能平行标准答案：A36. 下列说法中,不一定能用来表示一个平面的是〔〕. 〔2分〕A.不在一直线的三点B.两相交直线C.一直线与一点D.两平行直线标准答案：C37. 直线通过平面内的〔〕点,直线在平面上. 〔2分〕A.2B.1C.3D.4标准答案：A38. 下列直线中,与铅垂面平行的直线不可能是〔〕. 〔2分〕A.一般线B.水平线C.铅垂线D.侧平线标准答案：D39. 下列物体中,属于平面立体的是〔〕. 〔2分〕A.圆柱B.圆锥C.圆球D.棱锥标准答案：D40. 圆柱体可认为是〔〕绕其中的一条边为轴线旋转一周而形成的实体. 〔2分〕A.矩形B.圆C.三角形D.两平行直线标准答案：A41. 下列的几种说法中,正确的是〔〕. 〔2分〕A.在圆柱面上可以找到两相交直线B.圆柱面上只有平行于轴线的直线C.圆柱面上没有直线D.圆柱面上的直线在H面上的投影会积聚成一点标准答案：B42. 轴测投影是〔〕投影. 〔2分〕A.中心B.平行C.正D.多面标准答案：B43. 在注写图名时,要注意〔〕. 〔2分〕A.每个图样都应注出图名B.图名注写在图的下方并C.在图名下画一粗横线,其长度以图名所占长度为准D.以上全部标准答案：D44. 标注不正确图是〔〕.〔2分〕A.第19题图〔a〕 B.第19题图〔b〕C.第19题图〔c〕D.第19题图〔d〕标准答案：B45. 下列说法正确的是〔〕. 〔2分〕A.楼梯梯段水平投影的长度=〔级数+1〕×踏步宽度B.楼梯梯段水平投影的长度=〔级数-1〕×踏步宽度C.楼梯梯段水平投影的长度=〔级数-1〕×踢面高度D.楼梯梯段水平投影的长度=〔级数+1〕×踢面高度标准答案：B46. 详图的特点是〔〕. 〔2分〕A.比例大B.尺寸全C.文字说明详尽D.图示清楚标准答案：A,B,C,D47. 单栋多层建筑的建筑平面图一般应画〔〕. 〔2分〕A.底层平面图B.标准层平面图C.顶层平面图D.总平面图标准答案：A,B,C48. 楼层基础详图上有〔〕. 〔2分〕A.基础各部分的具体形状 B.大小C.材料D.基础埋深标准答案：A,B,C,D49. 建筑结构施工图平面整体表示法〔〕. 〔2分〕A.把结构构件的尺寸和配筋与构造,整体直接表达在各类构件的结构平面布置图上B.与标准构造详图相配合,构成一套完整的结构施工图C.适用于现浇钢筋混凝土框架、剪力墙、剪框和框支剪力墙主体结构施工图的设计D.以上全部标准答案：A,B,C,D50. 关于索引与详图符号,说法正确有〔〕〔2分〕A.图样中某些局部或构件未表达清楚时,另绘较小比例详图时用到的B.无论被索引的图是否在同一张图纸内,索引符号画法与标注均相同C.采用标准图集时,标准图集号标注在索引符号的水平直径沿长线上D.索引剖视详图时,应在剖视部位绘制剖切位置线,并用引出线显示投影方向E.详图符号和索引符号都用细线圆标准答案：C,D51. 我国把〔〕海平面的平均高度定为绝对标高的零点. 〔2分〕A.青岛附近黄海B.渤海C.青海D.东海标准答案：A52. 指北针的外圆用细实线绘出,直径为〔〕,指针的尾部宽3mm. 〔2分〕A.8mmB.14 mmC.24 mmD.20mm标准答案：C53. 在钢筋混凝土配筋图中,轮廓边线用细实线绘出,钢筋用〔〕绘出. 〔2分〕A.细实线B.中实线C.粗实线D.粗实线和黑圆点标准答案：D54. 〔〕表示结构构件屋面板代号. 〔2分〕A.WBB.YKBC.KJD.YT标准答案：A55. 房屋的水平投影图称为〔〕. 〔2分〕A..屋顶平面图B.底层平面图C.顶层平面图D.标准层平面图标准答案：A56. 〔〕是平行双跑中间层楼梯的图例.〔2分〕A.第6题图〔a〕 B.第6题图〔b〕C.第6题图〔c〕D.第6题图〔d〕标准答案：B57. 点A的V、H两面投影的连线a’a与OX轴〔〕. 〔2分〕A.相交B.平行C.垂直D.以上都不对标准答案：C58. 一般位置直线的三面投影长度〔〕线段实长. 〔2分〕A.等于B.小于C.大于D.以上都不对标准答案：B59. 图样外,标注的尺寸,从第二道往外,平行排列的尺寸线的间距应保持一致,且不小于〔〕. 〔2分〕A.10mmB.7mmC.5mmD.6mm标准答案：B60. 两正平线垂直,则这两直线在〔〕面的投影垂直. 〔2分〕A.VB.HC.WD.以上都不对标准答案：A61. 〔〕在H面上的投影反映实形. 〔2分〕A.水平面B.正垂面C.正平面D.铅垂面标准答案：A62. 在一般面内,不包含有〔〕. 〔2分〕A.侧平线B.水平线C.铅垂线D.一般线标准答案：C63. 判断两个铅垂面在空间平行,只要看投影图的〔〕. 〔2分〕A.水平投影平行B.侧面投影平行C.正面投影平行D.以上都不对标准答案：A64. 下列物体中,不属于曲面立体的是〔〕. 〔2分〕A.圆柱B.圆锥C.圆球D.棱台标准答案：D 65. 正三棱锥的底面平行于H面时,在〔〕面上的投影外轮廓线是一等边三角形. 〔2分〕A.HB.VC.WD.以上都不对标准答案：A66. 下列的几种说法中,正确的是〔〕. 〔2分〕A.在圆锥面上直线必过锥顶B.在圆锥面上直线不一定过锥顶C.在圆锥面上直线互相平行D.以上都不对标准答案：A67. 正轴测图的投影方向与投影面的位置关系是〔〕. 〔2分〕A.平行B.倾斜C.垂直D.以上都不对标准答案：C68. 〔〕与总平面图上的风玫瑰图无关. 〔2分〕A.常年的主导风向频率B.风速C.夏季的主导风向频率D.新建建筑物的朝向标准答案：B69. 标注不正确图是〔〕.〔2分〕A.第19题图〔a〕 B.第19题图〔b〕C.第19题图〔c〕D.第19题图〔d〕标准答案：B70. 反映承重结构布置、构件类型、大小、材料与构造做法用〔〕. 〔2分〕A.建施图B.结施图C.设施图D.装修图标准答案：B71. 条形基础的详图要标〔〕的标高. 〔2分〕A.室内地面B.室外地面C.基础垫层底D.洞圈梁顶标准答案：A,B,C,D72. 楼层结构平面布置图是假想用一个〔〕平面剖切后,得到的水平剖视图. 〔2分〕A.紧贴楼面的B.在窗台以上的C.水平的D.竖直的标准答案：A,C73. 建筑施工图包括〔〕. 〔2分〕A.总平面图B.平面图C.立面图D.详图标准答案：A,B,C,D74. 建筑平面图上〔〕. 〔2分〕A.外部尺寸有三道B.从轮廓线向外依次是以定位轴线为基准的门窗洞口的定形、定位尺寸,轴线之间的尺寸,总长、总宽尺寸.C.细部尺寸就近标注D.特殊房间地面的标高标准答案：A,B,C,D75. 10YKB5331的含义是〔〕〔2分〕A.代号为武汉地区标准B.10块宽500毫米,长3300毫米的预应力钢筋混凝土空心板C.荷载等级1级D.10块宽500毫米,长3300毫米的预制空心板标准答案：A,B,C。
