燃煤电站锅炉检修基本计算第一节风机的有关计算一、送、吸风机的选择送风机所要克服的阻力包括空预热器空气侧、风道和燃烧器的阻力；吸风机所要克服的阻力有炉膛负压、锅炉管束、过热器、省煤器、空气预热器烟气侧以及连接烟道和除尘器等的阻力。
根据分段计算各部阻力，并对受热面的积灰、烟气中飞灰等的影响予以修正，烟气侧总阻力可按下式计算(7-1)(7-2) 式中：——炉膛出口到除尘器段阻力的总和(Pa)；——除尘器到烟囱出口段阻力的总和(Pa)；——烟气中飞灰的质量浓度(kg/kg)；——烟气在标志下的密度（）；——当地平均大气压(mmHg)；——煤中灰分应用基含量(%)——过量空气系数；——理论烟气容积 (m3,标准状况下)；——实际烟气容积(m',标准状况下)。
吸风机压头应为(7-3) 式中：——吸风机的安全系数，取=1.2；——炉膛出口负压，一般为20Pa；——烟气侧自生通风力总和(Pa)；送风机的压头应为(7-4)(7-5) 式中——送风机的安全系数，取=1.2；——空气侧总阻力 (Pa)；——空气侧自生通风力总和 (Pa)；——空气进人炉膛处的负压；——空气进人炉膛处到炉膛出口的垂直距离(m)。
吸风机的容量可按下式计算(7-5) 送风机的容量可按下式计算(7-6) 式中——容量备用系数，取为1.1；——计算燃料消耗量(kg/s)；——以每千克燃料为准的排烟体积(m3/kg,标准状况下)；——排烟口到吸风机入口的漏风系数；——理论空气量(m3/kg,标准状况下)；——吸风机入口烟温(℃)；——炉膛出口烟气的过量空气系数；——炉膛漏风系数；——制粉系统的漏风系数；——空气预热器漏风系数；——送风机入口冷空气温度 (C)。
电动机的功率可按下式计算(7-7) 式中——电动机功率安全系数，送风机一般为1.15，吸风机一般为1.3；——风机的容量(m3/h)；——风机的效率(%)；——风机压头(Pa)。
二、风机联合运行1.风机并联运行风机并联运行，是指并行的两台或两台以上的风机，向一根共同的管路输送气体。
风机风量如何计算风机风量的定义为:风速V与风道截面积F的乘积.大型风机由于能够用风速计准确测出风速,所以风量计算也很简单,直接用公式Q=VF,便可算出风量.风机数量的确定根据所选房间的换气次数，计算厂房所需总风量，进而计算得风机数量。
计算公式：N=V×n/Q 其中：N——风机数量（台）； V——场地体积（m3）； n——换气次数（次/时）； Q——所选风机型号的单台风量（m3/h）。
风机型号的选择应该根据厂房实际情况，尽量选取与原窗口尺寸相匹配的风机型号，风机与湿帘尽量保持一定的距离（尽可能分别装在厂房的山墙两侧），实现良好的通风换气效果。
排风侧尽量不靠近附近建筑物，以防影响附近住户。
如从室内带出的空气中含有污染环境，可以在风口安装喷水装置，吸附近污染物集中回收，不污染环境引风机所需风量风压如何计算1、引风机选型，首要的是确定风量；2、风量的确定要看你做什么用途，不同的用途风量确定方法不一样，请参照专业书籍或者请教专业技术人员；3、确定了风量之后，逐段计算沿程阻力和局部阻力，将它们相加，乘以裕量系数，得出需要的压力；4、查阅风机性能数据表，或者请风机厂家查找对应的风机型号即可风机风量和风压计算功率，工业方面用，设计中，通过风量和风压计算风机的大概功率功率(KW)=风量(m3/h)*风压(Pa)/(3600*风机效率*机械传动效率*1000)。
风量=(功率*3600*风机效率*机械传动效率*1000)/风压。
风机效率可取0.719至0.8；机械传动效率对于三角带传动取0.95，对于联轴器传动取0.98。
风量如何计算？要加入风机功率管道等因素，抽风空间的大小等?比如说：100平方的房间我需要每小时抽风500立方，要怎么求出它的风机的功率，管道等。
还有风速和立方怎么算出来的，比如说0.1或0.5米每秒的风速多长时间可以抽100立方或500立方的风？以上的两个问题要求有个计算公式，公式中的符号要注明。

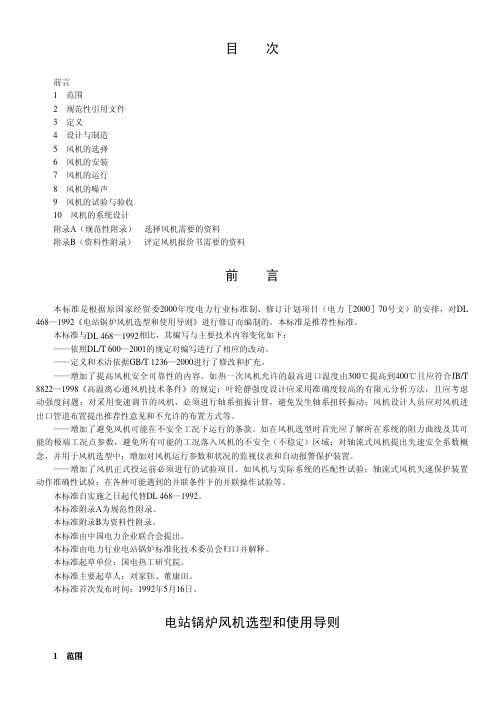

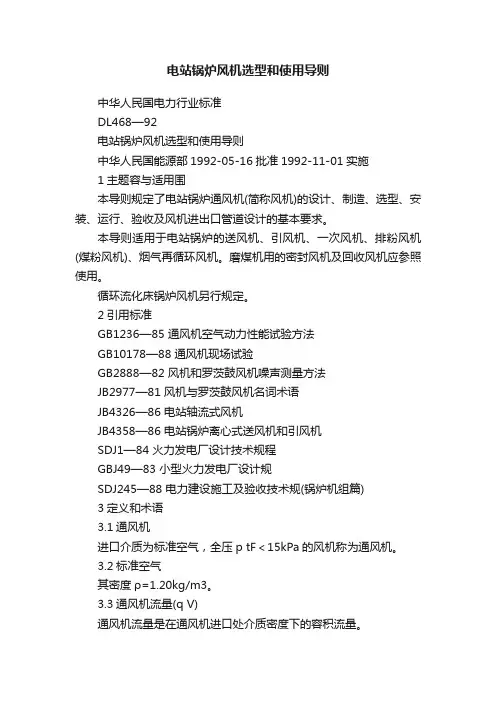

目 次前言1范围2规范性引用文件3定义4设计与制造5风机的选择6风机的安装7风机的运行8风机的噪声9风机的试验与验收10风机的系统设计附录A（规范性附录） 选择风机需要的资料附录B（资料性附录） 评定风机报价书需要的资料前 言本标准是根据原国家经贸委2000年度电力行业标准制、修订计划项目（电力［2000］70号文）的安排，对DL 468—1992《电站锅炉风机选型和使用导则》进行修订而编制的。
本标准是推荐性标准。
本标准与DL 468—1992相比，其编写与主要技术内容变化如下：——依照DL/T 600—2001的规定对编写进行了相应的改动。
——定义和术语依据GB/T 1236—2000进行了修改和扩充。
——增加了提高风机安全可靠性的内容。
如热一次风机允许的最高进口温度由300℃提高到400℃且应符合JB/T 8822—1998《高温离心通风机技术条件》的规定；叶轮静强度设计应采用准确度较高的有限元分析方法，且应考虑动强度问题；对采用变速调节的风机，必须进行轴系扭振计算，避免发生轴系扭转振动；风机设计人员应对风机进出口管道布置提出推荐性意见和不允许的布置方式等。
——增加了避免风机可能在不安全工况下运行的条款。
如在风机选型时首先应了解所在系统的阻力曲线及其可能的极端工况点参数，避免所有可能的工况落入风机的不安全（不稳定）区域；对轴流式风机提出失速安全系数概念，并用于风机选型中；增加对风机运行参数和状况的监视仪表和自动报警保护装置。
——增加了风机正式投运前必须进行的试验项目。
如风机与实际系统的匹配性试验；轴流式风机失速保护装置动作准确性试验；在各种可能遇到的并联条件下的并联操作试验等。
本标准自实施之日起代替DL 468—1992。
本标准附录A为规范性附录。
本标准附录B为资料性附录。
本标准由中国电力企业联合会提出。
本标准由电力行业电站锅炉标准化技术委员会归口并解释。
本标准起草单位：国电热工研究院。
本标准主要起草人：刘家钰、董康田。
风机基本知识与选型的计算公式本章风机是指通风机而言。
由于通风机的工作压力较低，其全压不大于1500mmH2O,因此可以忽略气体的压缩性。
这样，在通风机的理论分析和特性研究中，气体运动可以按不可压缩流动处理。
这一近似使得通风机与水泵在基本原理、部件结构、参数描述、性能变化和工况调节等方面有很多的相同之处，在水泵的各相关内容中已作了论述。
但是，由于流体物性的差异，使通风机和水泵在实际应用的某些方面有所不同，形成了通风机的一些特点。
第一节风机的分类与构造一、风机分类1、按风机工作原理分类按风机作用原理的不同，有叶片式风机与容机式风机两种类型。
叶片式是通过叶轮旋转将能量传递给气体；容积式是通过工作室容积周期性改变将能量传递给气体。
两种类型风机又分别具有不同型式。
离心式风机叶片式风机轴流式风机混流式风机往复式风机容积式风机回转式风机2、按风机工作压力（全压）大小分类p98Pa(10 mmH2O）。
此风机无机壳，（1）风扇标准状态下，风机额定压力范围为<又称自由风扇，常用于建筑物的通风换气。
p14710Pa(1500 mmH2O)。
（2）通风机设计条件下，风机额定压力范围为98Pa<<一般风机均指通风机而言，也是本章所论述的风机。
通风机是应用最为广泛的风机。
空气污染治理、通风、空调等工程大多采用此类风机。
p196120Pa。
压力较高，是污水处理曝（3）鼓风机工作压力范围为14710Pa<<气工艺中常用的设备。
p196120Pa，或气体压缩比大于3.5的风机，如常（4）压缩机工作压力范围为>用的空气压缩机。
二、通风机分类通风机通常也按工作压力进行分类。
p980Pa(100 mmH2O)低压风机≤<p2942Pa(300 mmH2O)离心式风机中压风机 980Pa≤<p14710Pa(1500 mmH2O）高压风机 2942Pa<通风机p490Pa(50 mmH2O）低压风机≤轴流式风机<p4900Pa(500 mmH2O）高压风机 490Pa<三、离心式风机主要部件离心风机的主要部件与离心泵类似。
风机选型计算公式-CAL-FENGHAI.-(YICAI)-Company One1风机选型计算公式1、标准状态：指风机的进口处空气的压力P=101325Pa，温度t=20℃，相对湿度φ=50%的气体状态。
2、指定状态：指风机特指的进气状况。
其中包括当地大气压力或当地的海拔高度，进口气体的压力、进口气体的温度以及进口气体的成份和体积百分比浓度。
3、风机流量及流量系数、流量：是指单位时间内流过风机进口处的气体容积。
用Q表示，通常单位：m3/h或m3/min。
、流量系数：φ=Q/（900πD22×U2）式中：φ：流量系数Q：流量，m3/h D2：叶轮直径，m U2：叶轮外缘线速度，m/s（u2=πD2n/60）4、风机全压及全压系数：、风机全压：风机出口截面上的总压与进口截面上的总压之差。
用PtF表示，常用单位：Pa 、全压系数:ψt=KpPtF/ρU22 式中, ψt:全压系数Kp:压缩性修正系数PtF:风机全压,Pa ρ:风机进口气体密度,Kg/m^3u2：叶轮外缘线速度，m/s5、风机动压：风机出口截面上气体的动能所表征的压力，用Pd表示。
常用单位：Pa6、风机静压：风机的全压减去风机的动压，用Pj表示。
常用单位：Pa7、风机全压、静压、动压间的关系：风机的全压（PtF）=风机的静压（Pj）+风机的动压（Pd）8、风机进口处气体的密度：气体的密度是指单位容积气体的质量，用ρ表示，常用单位：Kg/m39、风机进口处气体的密度计算式：ρ=P/RT 式中：P：进口处绝对压力，Pa R：气体常数，J/Kg·K。
与气体的种类及气体的组成成份有关。
T：进口气体的开氏温度，K。
与摄氏温度之间的关系：T=273+t 10、标准状态与指定状态主要参数间换算：、流量：ρQ=ρ0Q0 、全压：PtF/ρ= PtF0/ρ0 、内功率：Ni/ρ= Ni0/ρ0 注：式中带底标“0”的为标准状态下的参数，不带底标的为指定状态下的参数。

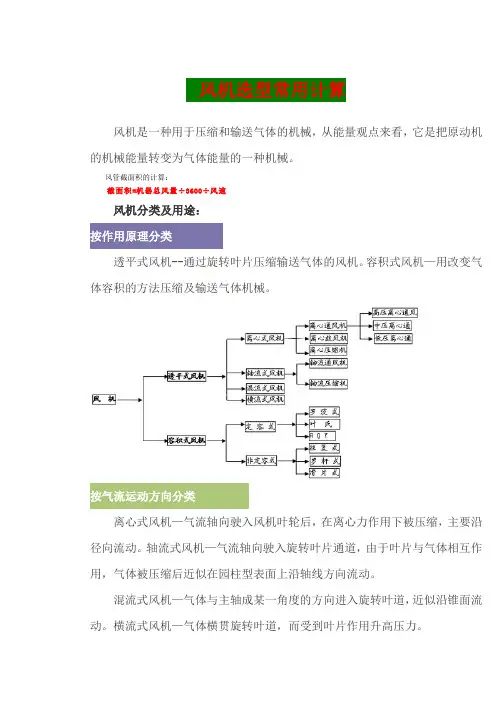

风机选型常用计算风机是一种用于压缩和输送气体的机械，从能量观点来看，它是把原动机的机械能量转变为气体能量的一种机械。
风管截面积的计算：截面积=机器总风量÷3600÷风速风机分类及用途：按作用原理分类透平式风机--通过旋转叶片压缩输送气体的风机。
容积式风机—用改变气体容积的方法压缩及输送气体机械。
按气流运动方向分类离心式风机—气流轴向驶入风机叶轮后，在离心力作用下被压缩，主要沿径向流动。
轴流式风机—气流轴向驶入旋转叶片通道，由于叶片与气体相互作用，气体被压缩后近似在园柱型表面上沿轴线方向流动。
混流式风机—气体与主轴成某一角度的方向进入旋转叶道，近似沿锥面流动。
横流式风机—气体横贯旋转叶道，而受到叶片作用升高压力。
按生产压力的高低分类(以绝对压力计算)通风机—排气压力低于112700Pa；鼓风机—排气压力在112700Pa~343000Pa之间；压缩机—排气压力高于343000Pa以上；通风机高低压相应分类如下(在标准状态下)低压离心通风机：全压P≤1000Pa中压离心通风机：全压P=1000~5000Pa高压离心通风机：全压P=5000~30000Pa低压轴流通风机：全压P≤500Pa高压轴流通风机：全压P=500~5000Pa一般通风机全称表示方法型式和品种组成表示方法压力:离心通风机的压力指升压（相对于大气的压力）,即气体在风机内压力的升高值或者该风机进出口处气体压力之差。
它有静压、动压、全压之分。
性能参数指全压（等于风机出口与进口总压之差）,其单位常用Pa、KPa、mH2O、mmH2O等。
流量:单位时间内流过风机的气体容积,又称风量。
常用Q来表示,常用单位是;m3/s、m3/min、m3/h（秒、分、小时）。
(有时候也用到“质量流量”即单位时间内流过风机的气体质量,这个时候需要考虑风机进口的气体密度,与气体成份,当地大气压,气体温度,进口压力有密切影响,需经换算才能得到习惯的“气体流量”。
