第四章混凝土简支梁桥的计算

第四章装配式简支梁桥的设计与构造钢筋混凝土或预应力混凝土简支梁桥特点：属于单孔静定结构，受力明确、构造简单、施工方便，中小跨径桥梁中应用最广泛装配式施工方法特点：大量节约模板支架木材，降低劳动强度，缩短工期，显著加快建桥速度第四章装配式简支梁桥的设计与构造Array第一节装配式简支梁桥的构造类型 第二节装配式钢筋混凝土简支梁桥 第三节装配式预应力混凝土简支梁桥第四节组合梁桥装配式简支梁桥构造类型的采用依据：跨径大小、是否施加预应力、运输和施工条件等 构造类型涉及内容：装配式主梁的横截面形式、沿纵截面上的横隔梁布置、块件的划分方式以及块件的连接集整第一节装配式简支梁桥的构造类型装配式简支梁桥的截面形式按主梁的截面形式分类Π形梁桥T 形梁桥箱形梁桥第一节装配式简支梁桥的构造类型第一节装配式简支梁桥的构造类型（c）（a)（b）(a)(b)(c)T形梁桥箱形梁桥Π形梁桥第一节装配式简支梁桥的构造类型装配式简支梁桥的截面形式Π形梁桥说明：块件之间用穿过腹板的螺栓连接优点：截面形状稳定、横向抗弯刚度大、块件堆放、装卸、安装方便缺点：通常用钢筋网做配筋，难以做成刚度大的钢筋骨架经验结论：跨度较大时Π形梁桥混凝土、钢筋用量较T形梁桥大，构件重，一般用于6-12m的小跨径，目前很少采用第一节装配式简支梁桥的构造类型装配式简支梁桥的截面形式T形梁桥说明：主梁之间借助间距4-6m的横隔梁连接优点：制作简单、整体性好、接头方便缺点：截面形状不稳定、运输和安装较为复杂、构件在桥面板的跨中接头对板受力不利经验结论：常用跨径为7.5-20m（钢筋混凝土）、20-40m（预应力），目前在装配式简支梁中应用最广泛。

发展趋势：保证抗剪等条件下，减少梁肋（腹板）厚度，以期减少构件自重装配式简支梁桥的截面形式T 形梁桥第一节装配式简支梁桥的构造类型第一节装配式简支梁桥的构造类型装配式简支梁桥的截面形式箱形梁桥说明：一般情况下受拉区混凝土不参与工作，多余箱梁底板增大自重，全截面受力预应力混凝土梁例外优点：抗扭能力大、横向抗弯刚度大、在预施应力、运输安装阶段单梁稳定性比T梁好、可做成薄壁结构、减少板厚节省钢筋缺点：箱梁薄壁构件预制施工较复杂、单根箱梁的安装质量通常比T梁大第一节装配式简支梁桥的构造类型装配式简支梁桥的截面形式其他说明：装配式梁桥通常借助沿纵向配置的横隔梁的接头和桥面板的接缝练成整体，以使桥上车辆荷载能分配给各主梁共同负担，鉴于横隔梁的抗弯刚度远比桥面板大，横隔梁对荷载分配起主要作用跨度内无横隔梁的装配式简支梁桥的主梁间的横向联系主要由加强桥面板来实现横隔梁高度大时可将其中部挖空，挖空部分边缘做成钝角并配置钢筋第一节装配式简支梁桥的构造类型块件划分方式装配式梁桥块件的划分遵循一般原则重量符合现有运输工具和起吊设备的承载能力 满足受力要求，接头尽量设在内力较小处尽可能少用接头，接头形式要牢固可靠构件便于预制、运输和安装块件形状和尺寸标准化块件划分方式钢筋混凝土和预应力混凝土梁桥常用分块方式纵向竖缝划分纵向水平缝划分 纵横向竖缝划分第一节装配式简支梁桥的构造类型第一节装配式简支梁桥的构造类型块件划分方式纵向竖缝划分简支梁桥中应用最普遍（见上横截面图示）。

第四章混凝土简支梁桥的计算习题一、填空题：1、设置横隔梁的作用：。

2、为消除梁桥的恒载挠度而设置预拱度，其值通常取为：。

3、偏压法计算横隔梁内力的力学模型是：。

二、名词解释：1、荷载横向分布影响线2、板的有效分布宽度3、预拱度4、单向板三、简答题：1、偏心压力法计算荷载横向分布系数的基本假定和适用条件。

2、杠杆原理法计算荷载横向分布系数的基本假定和适用条件。

3、试述荷载横向分布计算的铰接板法的基本假定和适用条件。

4、设计桥梁时，为什么要设置预拱度，如何设置？四、计算题：1、如图所示Ｔ梁翼缘板之间为铰接连接。

试求该行车道板在公路—Ⅰ级荷载作用下的计算内力，已知铺装层的平均厚度12cm，容重22.8kN/m3，Ｔ梁翼缘板的容重为25kN/m3。

（依《桥规》，车辆荷载的前轮着地尺寸a1=0.2m，b1=0.3m，中、后轮着地尺寸a1=0.2m，b1=0.6m）2、某五梁式简支梁桥，标准跨径25.0m，计算跨径为24.20m，两车道，设有六道横隔梁（尺寸如图所示），设计荷载为公路—Ⅱ级荷载，已求得2#主梁的跨中及支点截面的横向分布系数分别为m cq=0.542、m oq=0.734，。

试求：1）画图说明2#梁的横向分布系数沿跨径的一般变化规律。

2）在公路—Ⅱ级荷载作用下，2#梁的跨中最大弯矩及支点最大剪力。

答案一、填空题：1、设置横隔梁的作用：保证各根主梁相互连接成整体，共同受力。

2、为消除梁桥的恒载挠度而设置预拱度，其值通常取为：全部恒载和一半静活载所产生的竖向挠度值。

3、偏压法计算横隔梁内力的力学模型是：将桥梁的中横隔梁近似的视做竖向支承在多根弹性主梁的多跨弹性支承连续梁。

二、名词解释：1、荷载横向分布影响线：单位荷载沿桥面横向作用在不同位置时，某梁所分配的荷载比值变化曲线。

2、板的有效分布宽度：行车道板在荷载作用下，除了直接承受荷载的板条外，相邻板条也发生挠曲变形而承受部分弯矩，弯矩的实际图形呈曲线形分布，最大弯矩为m xmax。

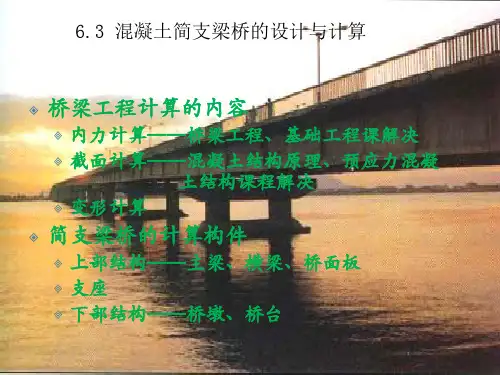

第四章 简支梁（板）桥设计计算第一节 简支梁（板）桥主梁内力计算对于简支梁桥的一片主梁，知道了永久作用和通过荷载横向分布系数求得的可变作用，就可按工程力学的方法计算主梁截面的内力（弯矩M 和剪力Q ），有了截面内力，就可按结构设计原理进行该主梁的设计和验算。

对于跨径在10m 以内的一般小跨径混凝土简支梁（板）桥，通常只需计算跨中截面的最大弯矩和支点截面及跨中截面的剪力，跨中与支点之间各截面的剪力可以近似地按直线规律变化，弯矩可假设按二次抛物线规律变化，以简支梁的一个支点为坐标原点，其弯矩变化规律即为：)(42maxx l x lM M x -=（4-1） 式中：x M —主梁距离支点x 处的截面弯矩值；m ax M —主梁跨中最大设计弯矩值；l —主梁的计算跨径。

对于较大跨径的简支梁，一般还应计算跨径四分之一截面处的弯矩和剪力。

如果主梁沿桥轴方向截面有变化，例如梁肋宽度或梁高有变化，则还应计算截面变化处的主梁内力。

一 永久作用效应计算钢筋混凝土或预应力混凝土公路桥梁的永久作用，往往占全部设计荷载很大的比重（通常占60～90%），桥梁的跨径愈大，永久作用所占的比重也愈大。

因此，设计人员要准确地计算出作用于桥梁上的永久作用。

如果在设计之初通过一些近似途径（经验曲线、相近的标准设计或已建桥梁的资料等）估算桥梁的永久作用，则应按试算后确定的结构尺寸重新计算桥梁的永久作用。

在计算永久作用效应时，为简化起见，习惯上往往将沿桥跨分点作用的横隔梁重力、沿桥横向不等分布的铺装层重力以及作用于两侧人行道和栏杆等重力均匀分摊给各主梁承受。

因此，对于等截面梁桥的主梁，其永久作用可简单地按均布荷载进行计算。

如果需要精确计算，可根据桥梁施工情况，将人行道、栏杆、灯柱和管道等重力像可变作用计算那样，按荷载横向分布的规律进行分配。

对于组合式梁桥，应按实际施工组合的情况，分阶段计算其永久作用效应。

对于预应力混凝土简支梁桥，在施加预应力阶段，往往要利用梁体自重，或称先期永久作用，来抵消强大钢丝束张拉力在梁体上翼缘产生的拉应力。
