固体放电管的选型原则

放电管的原理选型及应用1. 放电管的基本原理放电管是一种电子器件，用于控制电流的传导。

其基本原理是利用气体放电的特性，通过控制电流和电压，使得放电管在工作时能够保持在激活和关闭状态之间。

2. 放电管的选型要点选择合适的放电管对于电路设计和性能的影响非常重要。

以下是放电管选型的一些要点：2.1 工作电压和电流放电管的工作电压和电流应根据具体的应用需求进行选取。

一般来说，工作电流和电压应在放电管的额定值范围内。

过高的电压和电流可能导致放电管损坏或性能下降。

2.2 放电方式放电管可以通过不同的方式进行放电，常见的方式有直流放电和交流放电。

根据实际需求选择适合的放电方式。

2.3 快速响应时间放电管的响应时间也是选择的重要考虑因素。

对于一些需要快速放电的应用，如电子闪光灯或激光器控制等，需要选择具有快速响应时间的放电管。

2.4 放电管的封装形式放电管的封装形式也需要考虑。

常见的封装形式包括插针式封装、表面贴装封装等。

根据具体的安装环境和要求进行选择。

3. 放电管的应用领域放电管由于其特殊的电特性，在许多领域都有广泛的应用。

3.1 电子闪光灯放电管常被用于电子闪光灯中的电路控制，能够实现高压快速放电，产生强大的闪光效果。

3.2 激光器控制激光器控制需要精确地控制电流和电压，放电管能够提供快速的开关控制，并保持在激活和关闭状态之间，从而实现激光器的精确控制。

3.3 电池管理系统放电管在电池管理系统中也有重要的应用。

通过放电管的控制，能够实现电池的快速放电，保护电池的性能和安全。

3.4 电力电子领域在电力电子领域，放电管常被应用于电源电路和开关电路中，实现电流和电压的控制。

4. 放电管的优势和劣势4.1 优势•快速响应时间，适用于需要精确控制的应用•高可靠性和长寿命，适用于长期稳定运行的场景•多种封装形式，适应不同的安装环境•强大的电流和电压控制能力4.2 劣势•需要外部电源供电•对工作环境的稳定性要求较高•成本较高，相对其他器件而言较昂贵5. 结论放电管作为一种重要的电子器件，其在控制电流传导和保护电路中扮演着重要角色。

固态继电器的使用选型注意事项使用固态继电器是现代工业自动化领域常见的设备之一，它具有触点继电器无法比拟的优点，如高速、长寿命、低噪音等。

然而，固态继电器作为一种电子器件，使用时也需要考虑一些选型注意事项。

以下是使用固态继电器时需要注意的几个方面。

第一，额定电流和电压选型。

固态继电器的额定电流和电压等参数要根据实际应用的电路要求来选择。

额定电流是指能够通过固态继电器的最大电流，而额定电压是指控制电压和被控制电路之间的电压。

在选型时，需要根据实际负载电流和电压来选择合适的固态继电器型号，不能超过其额定值。

第二，输出类别选型。

固态继电器的输出类别有两种类型：零电压交流开关（Zero Voltage AC Switching，ZVS）和非零电压交流开关（Non-Zero Voltage AC Switching，NZV）。

ZVS型固态继电器可以在交流电波形的零点进行开关动作，能够最大程度地减小电流的突变和电磁干扰。

而NZV型固态继电器则无法在交流电波形的零点进行开关动作，会产生一定的电流突变和电磁干扰。

在具体选择时，需要根据应用的要求和需求选择适合的输出类别。

第三，绝缘耐压和绝缘电阻。

绝缘耐压是指固态继电器在正常工作状态下，控制电路与被控制电路之间能够承受的最高电压。

绝缘电阻是指固态继电器在断开电路后，控制电路与被控制电路之间的电阻值。

绝缘耐压和绝缘电阻是判断固态继电器品质和可靠性的重要指标，需要根据实际情况来选择符合要求的固态继电器。

第四，响应时间和寿命。

响应时间是指固态继电器从收到控制信号到实际动作的时间，响应时间越短，表示动作越迅速。

寿命是指固态继电器能够进行正常工作的时间，与其内部元件和结构有关。

在选型时，需要根据实际应用的要求来选择合适的响应时间和寿命，以确保固态继电器能够满足长期稳定工作的需求。

第五，温度范围和环境条件。

固态继电器的工作温度范围和环境条件是使用过程中需要考虑的因素。

在选型时，需要根据实际应用环境的温度范围和工作条件来选择合适的固态继电器型号。

放电管参数详解放电管是一种用于吸收多余电压或电流的电子元件，具有高效、快速、安全等优点，广泛应用于电源系统、电力网络等领域。

本文将对放电管的各个参数进行详细解释。

1.直流电阻（DC Resistance）直流电阻是指放电管在直流电流下的电阻值，通常用欧姆（Ω）表示。

在一定电压下，放电管的直流电阻会影响其工作电流和功耗。

一般来说，低直流电阻的放电管具有更高的效率，但同时也可能对电路造成更大的压降。

2.绝缘电阻（Insulation Resistance）绝缘电阻是指放电管两端的绝缘材料所具有的电阻值，通常用兆欧（MΩ）表示。

高绝缘电阻的放电管具有更好的绝缘性能，可以更好地保护电路和设备。

3.放电时间（Discharge Time）放电时间是指放电管在触发后完成放电所需的时间，通常用纳秒（ns）表示。

放电时间的长短取决于放电管的容量和电压，以及触发条件。

在电源系统等领域，放电时间的合理选择可以有效地保护设备和电路。

4.触发电压（Trigger Voltage）触发电压是指使放电管开始放电所需的最低电压，通常用伏特（V）表示。

触发电压的大小取决于放电管的类型、结构、介质材料等因素。

在选择放电管时，需要考虑其触发电压与系统的工作电压范围是否匹配。

5.最大反向电压（Maximum Reverse Voltage）最大反向电压是指放电管所能承受的最大反向电压，通常用伏特（V）表示。

在使用放电管时，应确保其最大反向电压不低于电路中的最高电压。

6.最大正向电流（Maximum Forward Current）最大正向电流是指放电管所能承受的最大正向电流，通常用安培（A）表示。

在选择放电管时，需要考虑其最大正向电流是否满足系统的工作电流需求。

7.工作温度范围（Operating Temperature Range）工作温度范围是指放电管能够正常工作的温度范围，通常用摄氏度（℃）表示。

在不同温度下，放电管的性能和可靠性可能会有所不同，因此在选择放电管时需要考虑其工作温度范围是否适合应用场景的需求。

放电管介绍及选型(详解)放电管特性及选用吴清海放电管的分类放电管主要分为气体放电管和半导体放电管，其中气体放电管由烧结的材料不同分为玻璃气体放电管和陶瓷气体放电管，玻璃气体放电管和陶瓷气体放电管具有相同的特性。

气体放电管主要有密封的惰性气体组成，由金属引线引出，用陶瓷或是玻璃进行烧结。

其工作原理为，当加在气体放电管两端的电压达到气体电离电压时，气体放电管由非自持放电过度到自持放电，放电管呈低阻导通状态，可以瞬间通过较大的电流，气体放电管击穿后的维持电压可以低到30V以内。

气体放电管同流量大，但动作电压较难控制。

半导体放电管由故态的四层可控硅结构组成，当浪涌电压超过半导体放电管的转折电压V BO 时放电管开始动作，当放电管动作后在返送装置，的作用下放电管两端的电压维持在很低（约20V以下）时就可以维持其在低阻高通状态，起到吸收浪涌保护后级设备的作用。

半导体放电管的保护机理和应用方式和气体放电管相同。

半导体放电管动作电压控制精确，通流量较小。

放电管动作后只需要很低的电压即可维持其低阻状态，所以放电管属于开关型的SPD。

当正常工作时放电管上的漏电流可忽略不计；击穿后的稳定残压低，保护效果较好；耐流能力较大；在使用中应注意放电管的续流作用遮断，在适当场合中应有有效的续流遮断装置。

气体放电管气体放电管：气体放电管由封装在小玻璃管或陶瓷管中相隔一定距离的两个电极组成；其电气性能主要取决于气体压力，气体种类，电极距离和电极材料；一般密封在放电管中的气体为高纯度的惰性气体。

放电管主要由：电极、陶瓷管(玻璃管)、导电带、电子粉、Ag-Cu焊片和惰性气体组成。

在放电管的两电极上施加电压时，由于电场作用，管内初始电子在电场作用下加速运动，与气体分子发生碰撞，一旦电子达到一定能量时，它与气体分子碰撞时发生电离，即中性气体分子分离成电子和阳离子，电离出来的电子与初始电子在行进过程中还要不断地再次与气体分子碰撞发生电离，从而电子数按几何级数增加，即发生电子雪崩现象，另外，电离出来的阳离子也在电场作用下向阴极运动，与阴极表面发生碰撞，产生二次电子，二次电子也参加电离作用，一旦满足： r(ead-1)=1 时放电管由非自持放电过渡到自持放电，管内气体被击穿，放电管放电，此时放电电压称为击穿电压Vs。

固态继电器的使用选型注意事项使用固态继电器的选型注意事项主要包括以下几个方面：电流容量、电压容量、绝缘电阻、响应时间、寿命等。

下面将逐一进行详细介绍。

1.电流容量：固态继电器的电流容量是指其能够承受的最大电流。

在选型时，需要根据实际应用中的负载电流大小选择相应的电流容量。

过小的电流容量会导致继电器发热过高，过大的电流容量则可能导致设备无法正常启动或造成设备损坏。

2.电压容量：固态继电器的电压容量是指其能够承受的最大电压。

在选型时需要根据实际应用中的负载电压大小选择相应的电压容量。

过大的电压容量可能使继电器发生击穿，过小的电压容量则可能导致继电器无法正常工作或发生故障。

3.绝缘电阻：固态继电器的绝缘电阻是指其在断开状态下，继电器之间以及继电器与控制回路之间的电气绝缘能力。

在选型时，需要根据实际应用中的绝缘要求选择足够的绝缘电阻。

较高的绝缘电阻能够提供更好的电气绝缘保护，减少继电器与控制回路之间的干扰。

4.响应时间：固态继电器的响应时间是指其从控制信号输入到负载切换的时间。

在选型时，需要根据实际应用中对响应时间的要求选择合适的继电器。

对于需要快速响应的应用，如机器人控制系统等，需要选择响应时间较短的固态继电器。

5.寿命：固态继电器的寿命是指其正常工作的时间。

在选型时，需要考虑继电器的寿命是否能够满足实际应用的要求。

通常情况下，固态继电器的寿命较长，可达到几十万次甚至更长。

但对于特殊需求的应用，如高频开关等，需要选择具有更高寿命的固态继电器。

除了以上主要的选型注意事项，还需要考虑其他因素，如固态继电器的外形尺寸、安装方式、耐高温、抗干扰等特性，以及继电器的价格、品牌信誉等因素。

在选型时，需要根据实际应用的具体要求综合考虑这些因素，选择合适的固态继电器。

固态继电器的选型与使用固态继电器是一种新型的电气控制器件，具有结构简单、快速响应、可靠性高等优点。

在工业控制和电力系统中，固态继电器被广泛应用于电机控制、电磁阀控制、电炉控制等领域。

本文将围绕固态继电器的选型和使用进行详细介绍。

首先，固态继电器的选型需要考虑以下几个方面的因素：1.负载容量：根据实际应用需求选择合适的负载容量。

固态继电器的负载容量一般由额定电流和额定电压来确定，需要根据负载的类型和额定电压进行匹配。

2.控制电压：固态继电器的控制电压也是选型的重要因素之一、控制电压一般为直流电压或交流电压，需要根据控制系统的电压来选择合适的固态继电器。

3.绝缘特性：固态继电器的绝缘特性主要包括绝缘电压、耐压能力等。

在选型时需要根据实际工作环境和安全要求，选择具有足够高的绝缘特性的固态继电器。

4.响应时间：固态继电器的响应时间一般在微秒级，需要根据实际应用要求选择合适的响应时间。

5.寿命和可靠性：固态继电器的寿命和可靠性是选型的关键考虑因素。

一般情况下，寿命越长、可靠性越高的固态继电器价格也会相对更高。

6.安装方式：固态继电器的安装方式有多种，包括DIN导轨安装、面板安装等。

在选型时需要根据实际安装要求选择合适的安装方式。

选型完成后，接下来是固态继电器的使用。

1.安装固态继电器：根据选型时选择的安装方式进行固态继电器的安装。

一般情况下，需要注意固态继电器的散热问题，避免因长时间高负载工作而导致过热。

2.接线连接：固态继电器的接线方式一般有螺钉连接和插槽连接两种。

根据实际需要选择合适的接线方式，并确保接线牢固可靠。

3.控制信号接入：根据固态继电器的控制电压接入控制信号。

对于直流控制信号，需要注意正负极性的连接；对于交流控制信号，需要根据固态继电器的工作方式选择合适的接入方法。

4.负载接入：根据固态继电器的额定负载容量，将负载接入固态继电器的负载端口。

需要注意负载的电压和电流是否在固态继电器的额定范围内。

固态继电器选型标准
固态继电器是一种在电气控制系统中广泛应用的电器元件，它具有体积小、寿
命长、响应速度快、可靠性高等优点。

在选择固态继电器时，需要考虑多个因素，以确保其在实际应用中能够达到预期的效果。

本文将从电流容量、负载类型、绝缘电压、触点类型等方面介绍固态继电器的选型标准。

首先，电流容量是选择固态继电器的关键因素之一。

在选型时，需要确保固态
继电器的额定电流能够满足实际负载的需求，同时要考虑到负载启动时的过载电流。

一般来说，固态继电器的额定电流应略大于实际负载的工作电流，以确保其稳定可靠地工作。

其次，负载类型也是影响固态继电器选型的重要因素。

不同的负载类型对固态
继电器的要求不同，例如感性负载、电阻性负载、电容性负载等，它们在接通和断开时会产生不同的电压和电流冲击，因此需要选择相应类型的固态继电器来匹配。

绝缘电压是固态继电器选型中需要考虑的另一个重要参数。

在实际应用中，负
载和控制电路之间会存在一定的绝缘要求，因此固态继电器的绝缘电压需要满足这一要求，以确保安全可靠地工作。

此外，固态继电器的触点类型也需要根据实际应用来选择。

目前市场上常见的
固态继电器触点类型有零点触发、开关触发和软启动触发等，它们在不同的应用场景下具有不同的优势和劣势，需要根据具体情况来选择。

总的来说，固态继电器的选型需要综合考虑电流容量、负载类型、绝缘电压、
触点类型等多个因素，以确保其在实际应用中能够稳定可靠地工作。

通过合理的选型，可以提高电气控制系统的性能和可靠性，降低故障率，延长设备的使用寿命。

希望本文介绍的固态继电器选型标准对大家有所帮助。

半导体放电管TSS工作原理及选型运用1.TSS简介半导体过压保护器是根据可控硅原理采用离子注入技术生产的一种新型保护器件，具有精确导通、快速响应（响应时间ns级）、浪涌吸收能力较强、双向对称、可靠性高等特点。

由于其浪涌通流能力较同尺寸的TVS管强，可在无源电路中代替TVS管使用。

但它的导通特性接近于短路，不能直接用于有源电路中，在这样的电路中使用时必须加限流元件，使其续流小于最小维持电流。

半导体过压保护器有贴装式、直插式和轴向引线式三种封装形式。

2.TSS工作原理半导体放电管也称固态放电管是一种PNP元件，当外加电压低于断态电压时，器件处于断开状态；当电压超过它的断态峰值电压时，半导体放电管会将瞬态电压箝制到元件的转折电压内；电压继续增大时，半导体放电管由于负阻效应进入导通状态，这时近乎短路；当外加电压恢复正常，电流能很快下降并低于维持电流，元件自动复位并恢复到高阻抗状态。

3.TSS特性参数①断态电压VRM与漏电流IRM：断态电压VRM表示半导体过压保护器不导通的最高电压，在这个电压下只有很小的漏电流IRM。

②击穿电压VBR：通过规定的测试电流IR（一般为1mA）时的电压，这是表示半导体过压保护器开始导通的标志电压。

③转折电压VBO与转折电流IBO：当电压升高达到转折电压VBO（对应的电流为转折电流IBO）时，半导体过压保护器完全导通，呈现很小的阻抗，两端电压VT立即下降到一个很低的数值（一般为5V左右）。

④峰值脉冲电流IPP：半导体过压保护器能承受的最大脉冲电流。

⑤维持电流IH：半导体过压保护器继续保持导通状态的最小电流。

一旦流过它的电流小于维持电流IH，它就恢复到截止状态。

⑥静态电容C：半导体过压保护器在静态时的电容值。

4.TSS命名规则5.TSS封装及分类半导体过压保护器有贴装式、直插式和轴向引线式三种封装形式。

6.TSS产品特点优点：①击穿（导通）前相当于开路，电阻很大，没有漏电流或漏电流很小；②击穿（导通）后相当于短路，可通过很大的电流，压降很小；③具有双向对称特性。

TVS 管性能及选型一．TVS管概述TVS（TransientVoltageSuppressor）瞬态电压抑制器。

当两极受到反向瞬态高能量冲击时，能以10的负12次方秒量级的速度，将两极间的高阻抗变为低阻抗，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件。

在浪涌电压作用下，TVS两极间的电压由额定反向关断电压VWM上升到击穿电压VBR，而被击穿，随着击穿电流的出现，流过TVS的电流将达到峰值脉冲电流IPP，同时在其两端的电压被钳位到预定的最大钳位电压VC以下，其后，随着脉冲电流按指数衰减，TVS两极间的电压也不断下降，最后恢复到初态；TVS管有单向与双向之分，单向TVS管的特性与稳压二极管相似，双向TVS管的特性相当于两个稳压二极管反向串联。

二．其主要特性参数1、反向截止电压VRWM与反向漏电流IR：反向截止电压VRWM表示TVS管不导通的最高电压，在这个电压下只有很小的反向漏电流IR。

2、击穿电压VBR：TVS管通过规定的测试电流时的电压，这是表示TVS管导通的标志电压。

3、脉冲峰值电流IPP：TVS管允许通过的10/1000μs波的最大峰值电流（8/20μs波的峰值电流约为其5倍左右），超过这个电流值就可能造成永久性损坏。

在同一个系列中，击穿电压越高的管子允许通过的峰值电流越小，一般是几A～几十A。

4、最大箝位电压VC：TVS管流过脉冲峰值电流IPP时两端所呈现的电压。

5、脉冲峰值功率Pm：脉冲峰值功率Pm是指10/1000μs波的脉冲峰值电流IPP与最大箝位电压VC的乘积，即Pm=IPP*VC；在给定的最大钳位电压下，功耗PM越大，其浪涌电流承受能力越大，在给定的功耗PM下，钳位电压越低，其浪涌电流的承受能力越大；另外，峰值脉冲功耗还与脉冲波形，持续时间和环境温度有关：典型的脉冲波形持续时间为1ms，当施加到二极管上的脉冲波形持续时间小于TP，则随着TP的减小脉冲峰值功率增加；TVS所能承受的瞬态脉冲式不重复的，如果电路内出现重复性脉冲，应考虑脉冲功率的累积可能损坏TVS。

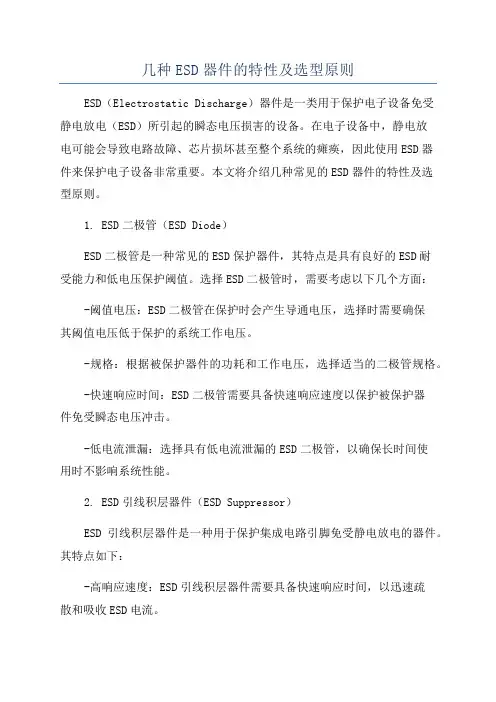

几种ESD器件的特性及选型原则ESD（Electrostatic Discharge）器件是一类用于保护电子设备免受静电放电（ESD）所引起的瞬态电压损害的设备。

在电子设备中，静电放电可能会导致电路故障、芯片损坏甚至整个系统的瘫痪，因此使用ESD器件来保护电子设备非常重要。

本文将介绍几种常见的ESD器件的特性及选型原则。

1. ESD二极管（ESD Diode）ESD二极管是一种常见的ESD保护器件，其特点是具有良好的ESD耐受能力和低电压保护阈值。

选择ESD二极管时，需要考虑以下几个方面：-阈值电压：ESD二极管在保护时会产生导通电压，选择时需要确保其阈值电压低于保护的系统工作电压。

-规格：根据被保护器件的功耗和工作电压，选择适当的二极管规格。

-快速响应时间：ESD二极管需要具备快速响应速度以保护被保护器件免受瞬态电压冲击。

-低电流泄漏：选择具有低电流泄漏的ESD二极管，以确保长时间使用时不影响系统性能。

2. ESD引线积层器件（ESD Suppressor）ESD引线积层器件是一种用于保护集成电路引脚免受静电放电的器件。

其特点如下：-高响应速度：ESD引线积层器件需要具备快速响应时间，以迅速疏散和吸收ESD电流。

-低引脚电容：选择低引脚电容的ESD引线积层器件可减少对信号传输的干扰。

-高ESD耐受能力：确保所选ESD引线积层器件的ESD耐受能力高于所保护系统的工作环境。

3. ESD防护网络（ESD Protection Network）ESD防护网络是由多个器件组成的网络，用于对整个电子设备或电路板提供全面的ESD保护。

在选择ESD防护网络时，需要考虑以下几个因素：-多级保护：选择具有多级保护的ESD防护网络，以提供更强的ESD保护性能。

-电路布局：根据整个电路板的布局和器件的连接方式，选择适合的ESD防护网络。

-抑制能力：确保所选ESD防护网络的ESD抑制能力符合所保护系统的工作环境。

4. ESD晶体管（ESD Transistor）ESD晶体管是一种具有高ESD耐受能力的晶体管，用于保护芯片的输入和输出端口。

开关电源中固态电容的特性与选用原则铝电解电容的电解质是硅酸铝，它的容量、寿命、漏电流受温度影响较大，尤其是开关电源的使用寿命很难突破50000h的主要原因是电解电容的影响。

固态电容（SolidCapaci-tors）的电解质采用的是高分子聚合物，该材料不会与氧化铝发生反应，通电后不会发生爆炸，也不存在受热膨胀而影响电容传递电能或产生爆裂。

固态电容具有环保、低阻抗、高低温稳定、耐高脉冲冲击等优点。

固态电容的耐温达260℃，且它的导电性、频率特性及电容使用寿命均不受温度影响。

它适用于摄像机、工业计算机等领域。

1、固态电容分类按电容的介质来分，分为有机介质、无机介质和铝电解电容三大类。

（1）无机介质电容包括陶瓷和云母两种。

陶瓷固定电容常用在CPU上，也可用在GHz级别的超高频器件上。

（2）有机介质电容例如固体薄膜电容，其特点是容量精度高、耐高温、防潮湿等特点，常用在节能灯开关电源等电子设备上。

3（3）铝电解电容电解电容的分类为电解液、二氧化锰、TCNG有机半导体、固体聚合物等。

固态电容在我国发展迅速，它可以替换普通的钽电容，应用范围越来越广阔。

采用固态电容的计算机，全天候24小时开机它的寿命可达到23年，是一般铝电解电容的6倍多。

2、固态电容结构特点固态电容采用固态导电高分子材料代替电解液作电容的阴极。

导电高分子材料的导电能力比电解液高3～4个数量级，应用这种固态电容可以大大降低等效串联电阻，改善温度频率特性，由于电容结构使用电导率高的材料，在高频下的容抗很低，耗电低，易于提高设备的效率。

有机固态电解电容的结构与液态铝电解电容相似，多采用直插立式方式。

不同之处在于固态聚合物电解电容的阴极材料用固态有机半导体浸膏替换电解液，在提高各项有关电气性能的同时，有效解决了电解液蒸发、泄漏、易燃等难题。

由于采用了新型的固态电解质，固态电解电容具有液态电解电容无法比拟的优良特性。

这些电气性能对于提高电子设备以高频为特征的使用显得尤为重要，可在开关电源得到应用。

放电管的原理及选型使1、产品简述陶瓷气体放电管（Gas Tube）是防雷保护设备中应用最广泛的一种开关器件，无论是交直流电源的防雷还是各种信号电路的防雷，都可以用它来将雷电流泄放入大地。

其主要特点是：放电电流大，极间电容小(≤3pF),绝缘电阻高(≥109Ω）,击穿电压分散性较大（±20%），反应速度较慢（最快为0.1~0.2μs）.按电极数分，有二极放电管和三极放电管（相当于两个二极放电管串联）两种。

其外形为圆柱形,有带引线和不带引线两种结构形式(有的还带有过热时短路的保护卡）.2、工作原理气体放电管由封装在充满惰性气体的陶瓷管中相隔一定距离的两个电极组成。

其电气性能基本上取决于气体种类、气体压力以及电极距离，中间所充的气体主要是氖或氩，并保持一定压力,电极表面涂以发射剂以减少电子发射能。

这些措施使得动作电压可以调整(一般是70伏到几千伏）,而且可以保持在一个确定的误差范围内。

当其两端电压低于放电电压时,气体放电管是一个绝缘体（电阻Rohm〉100MΩ）。

当其两端电压升高到大于放电电压时,产生弧光放电，气体电离放电后由高阻抗转为低阻抗, 使其两端电压迅速降低，大约降几十伏。

气体放电管受到瞬态高能量冲击时，它能以10-6秒量级的速度，将其两极间的高阻抗变为低阻抗,通过高达数十千安的浪涌电流。

3、特性曲线Vs导通电压，Vg辉光电压，Vf弧光电压，Va熄弧电压4、主要特性参数①直流击穿电压Vsdc：在放电管上施加100V/s的直流电压时的击穿电压值。

这是放电管的标称电压，常用的有90V、150V、230V、350V、470V、600V、800V等几种,我们有最高3000V、最低70V的。

其误差范围：一般为±20%，也有的为±15%。

②脉冲（冲击）击穿电压Vsi:在放电管上施加1kV/μs的脉冲电压时的击穿电压值。

因反应速度较慢，脉冲击穿电压要比直流击穿电压高得多。

陶瓷气体放电管对低上升速率和高上升速率电压的响应如下图所示。

放电管特性及选用吴清海放电管的分类放电管主要分为气体放电管和半导体放电管，其中气体放电管由烧结的材料不同分为玻璃气体放电管和瓷气体放电管，玻璃气体放电管和瓷气体放电管具有相同的特性。

气体放电管主要有密封的惰性气体组成，由金属引线引出，用瓷或是玻璃进行烧结。

其工作原理为，当加在气体放电管两端的电压达到气体电离电压时，气体放电管由非自持放电过度到自持放电，放电管呈低阻导通状态，可以瞬间通过较大的电流，气体放电管击穿后的维持电压可以低到30V以。

气体放电管同流量大，但动作电压较难控制。

半导体放电管由故态的四层可控硅结构组成，当浪涌电压超过半导体放电管的转折电压V BO时放电管开始动作，当放电管动作后在返送装置，的作用下放电管两端的电压维持在很低（约20V以下）时就可以维持其在低阻高通状态，起到吸收浪涌保护后级设备的作用。

半导体放电管的保护机理和应用方式和气体放电管相同。

半导体放电管动作电压控制精确，通流量较小。

放电管动作后只需要很低的电压即可维持其低阻状态，所以放电管属于开关型的SPD。

当正常工作时放电管上的漏电流可忽略不计；击穿后的稳定残压低，保护效果较好；耐流能力较大；在使用中应注意放电管的续流作用遮断，在适当场合中应有有效的续流遮断装置。

气体放电管气体放电管：气体放电管由封装在小玻璃管或瓷管中相隔一定距离的两个电极组成；其电气性能主要取决于气体压力，气体种类，电极距离和电极材料；一般密封在放电管中的气体为高纯度的惰性气体。

放电管主要由：电极、瓷管(玻璃管)、导电带、电子粉、Ag-Cu焊片和惰性气体组成。

在放电管的两电极上施加电压时，由于电场作用，管初始电子在电场作用下加速运动，与气体分子发生碰撞，一旦电子达到一定能量时，它与气体分子碰撞时发生电离，即中性气体分子分离成电子和阳离子，电离出来的电子与初始电子在行进过程中还要不断地再次与气体分子碰撞发生电离，从而电子数按几何级数增加，即发生电子雪崩现象，另外，电离出来的阳离子也在电场作用下向阴极运动，与阴极表面发生碰撞，产生二次电子，二次电子也参加电离作用，一旦满足： r(ead-1)=1 时放电管由非自持放电过渡到自持放电，管气体被击穿，放电管放电，此时放电电压称为击穿电压Vs。

半导体放电管TSS的介绍以及应用领域概述：半导体放电管TSS是基于开关型晶闸管原理和结构的一种二端负阻器件，用于保护敏感易损的集成电路，使之免受瞬间雷电和过电压的冲击而造成的损坏。

高端的固体放电管产品采用了先进的离子注入技术和玻璃钝化工艺，产品具有准确导通、响应速度快、浪涌吸收能力强、可靠性高、稳定性强等特点。

应用领域：由于半导体放电管的开关特性和稳定性等产品优势，因此被广泛应用于交换机、电话机、传真机、配线架、XDSL、ADSL、G-PON、通讯接口、通讯发射设备等一切需要过电压保护的领域，以保护其后端的芯片免受瞬态过电压的冲击和破坏。

在当今世界微电子及通讯设备高速发展的今天，半导体放电管已经成为通讯和消费类电子行业过压保护的首选分立器件。

半导体放电管的正确选用方法：1、反向击穿电压VBR必须大于被保护电路的最大工作电压。

如在POTS应用中，最大振铃电压(150V)的峰值电压(150*1.41=212.2V)和直流偏压峰值(56.6V)之和为268.8V，所以应选择VBR大于268.8V的器件。

又如在ISDN应用中，最大DC电压(150V)和最大信号电压(3V)之和为153V，所以应选择VBR大于153V的器件。

2、转折电压VBO必须小于被保护电路所允许的最大瞬间峰值电压。

3、若要使半导体放电管通过大的浪涌电流后自复位，器件的维持电流IH必须大于系统所能能提供的电流值。

即：IH(系统电压/源阻抗)。

4、最大瞬间峰值电流IPP必须大于通讯设备标准的规定值。

如FCC Part68A类型的IPP应大于100A；Bellcore 1089的IPP应大于25A。

5、半导体放电管处于导通状态(导通)时，所损耗的功率P应小于其额定功率Pcm，Pcm=KVT*IPP，其中K由短路电流的波形决定。

对于指数波，方波，正弦波，三角波K值分别为1.00，1.4，2.2，2.8。

本文由深圳市瑞隆源电子有限公司提供，专业制造各种防雷器，避雷器，放电管，陶瓷气体放电管等。

放电管得原理及选型使１、产品简述陶瓷气体放电管（Gas Tuｂe)就是防雷保护设备中应用最广泛得一种开关器件,无论就是交直流电源得防雷还就是各种信号电路得防雷，都可以用它来将雷电流泄放入大地.其主要特点就是：放电电流大，极间电容小（≤3ｐＦ），绝缘电阻高（≥10９Ω),击穿电压分散性较大（±２０％），反应速度较慢（最快为0、１~0、2μs)。

按电极数分,有二极放电管与三极放电管（相当于两个二极放电管串联）两种。

其外形为圆柱形,有带引线与不带引线两种结构形式(有得还带有过热时短路得保护卡）。

2、工作原理气体放电管由封装在充满惰性气体得陶瓷管中相隔一定距离得两个电极组成。

其电气性能基本上取决于气体种类、气体压力以及电极距离，中间所充得气体主要就是氖或氩, 并保持一定压力,电极表面涂以发射剂以减少电子发射能。

这些措施使得动作电压可以调整（一般就是70伏到几千伏）,而且可以保持在一个确定得误差范围内。

当其两端电压低于放电电压时，气体放电管就是一个绝缘体（电阻Rohm〉10０ＭΩ).当其两端电压升高到大于放电电压时,产生弧光放电,气体电离放电后由高阻抗转为低阻抗，使其两端电压迅速降低，大约降几十伏。

气体放电管受到瞬态高能量冲击时,它能以10-6秒量级得速度，将其两极间得高阻抗变为低阻抗，通过高达数十千安得浪涌电流。

3、特性曲线Vs导通电压，Vg辉光电压，Vｆ弧光电压,Vａ熄弧电压4、主要特性参数①直流击穿电压Vsdc:在放电管上施加100V/ｓ得直流电压时得击穿电压值。

这就是放电管得标称电压，常用得有9０Ｖ、15０V、230V、350V、47０V、600Ｖ、800V等几种,我们有最高３000Ｖ、最低70Ｖ得.其误差范围：一般为±２0％，也有得为±15%。

②脉冲(冲击)击穿电压Vsi:在放电管上施加1kV/μs得脉冲电压时得击穿电压值。

因反应速度较慢，脉冲击穿电压要比直流击穿电压高得多。

放电管特性及选用吴清海放电管的分类放电管主要分为气体放电管和半导体放电管，其中气体放电管由烧结的材料不同分为玻璃气体放电管和陶瓷气体放电管，玻璃气体放电管和陶瓷气体放电管具有相同的特性。

气体放电管主要有密封的惰性气体组成，由金属引线引出，用陶瓷或是玻璃进行烧结。

其工作原理为，当加在气体放电管两端的电压达到气体电离电压时，气体放电管由非自持放电过度到自持放电，放电管呈低阻导通状态，可以瞬间通过较大的电流，气体放电管击穿后的维持电压可以低到30V以内。

气体放电管同流量大，但动作电压较难控制。

半导体放电管由故态的四层可控硅结构组成，当浪涌电压超过半导体放电管的转折电压V BO时放电管开始动作，当放电管动作后在返送装置，的作用下放电管两端的电压维持在很低（约20V以下）时就可以维持其在低阻高通状态，起到吸收浪涌保护后级设备的作用。

半导体放电管的保护机理和应用方式和气体放电管相同。

半导体放电管动作电压控制精确，通流量较小。

放电管动作后只需要很低的电压即可维持其低阻状态，所以放电管属于开关型的SPD。

当正常工作时放电管上的漏电流可忽略不计；击穿后的稳定残压低，保护效果较好；耐流能力较大；在使用中应注意放电管的续流作用遮断，在适当场合中应有有效的续流遮断装置。

气体放电管气体放电管：气体放电管由封装在小玻璃管或陶瓷管中相隔一定距离的两个电极组成；其电气性能主要取决于气体压力，气体种类，电极距离和电极材料；一般密封在放电管中的气体为高纯度的惰性气体。

放电管主要由：电极、陶瓷管(玻璃管)、导电带、电子粉、Ag-Cu 焊片和惰性气体组成。

在放电管的两电极上施加电压时，由于电场作用，管内初始电子在电场作用下加速运动，与气体分子发生碰撞，一旦电子达到一定能量时，它与气体分子碰撞时发生电离，即中性气体分子分离成电子和阳离子，电离出来的电子与初始电子在行进过程中还要不断地再次与气体分子碰撞发生电离，从而电子数按几何级数增加，即发生电子雪崩现象，另外，电离出来的阳离子也在电场作用下向阴极运动，与阴极表面发生碰撞，产生二次电子，二次电子也参加电离作用，一旦满足： r(ead-1)=1 时放电管由非自持放电过渡到自持放电，管内气体被击穿，放电管放电，此时放电电压称为击穿电压Vs。

如何选用放电管凡是有过电压发生的地方，就有放电管的用武之地，但要用好放电管则需要根据实际工作线路参考放电管的各项指标选用适当的放电管，否则会适得其反。

以下是在设计及使用时必须注意的几点： 1）放电管的加入不能影响线路的正常工作，这就要保证放电管的直流击穿电压的下限值必须高于线路的最大正常工作电压。

据此确定所需放电管的标称直流击穿电压值。

例如：在电话线的过电压防护中，常态时，电话线两线间的电压为48V，但当振铃信号来时，两线间的峰值电压可达175V左右，因此，此时选用的气体放电管的直流击穿电压的下限值必须高于175V，考虑到留点余量，所以一般选用直流击穿电压值下限为190V（标称直流击穿电压值为230V）的气体放电管。

2）确定线路所能承受的最高瞬时电压值，要确保放电管的冲击击穿电压值必须低于此值。

以确保当瞬间过压来临时，放电管的反映速度快于线路的反映速度，抢先一步将过电压限制在安全值。

这是放电管的一个最重要的指标。

例如：上例所述的电话线上，如果只用于保护一般的电话机，则只需选用冲击击穿电压小于800V（实测典型值为650V左右）的放电管。

3）根据线路中可能窜入的冲击电流强度，确定所选用放电管必须达到的耐冲击电流能力（如：在室外一般选用10kA以上等级；在入室端一般选用5kA等级；在设备终端处一般选用1kA左右等级）。

记住，此处冲击电流为脉冲电流，一般为8/20us的电流波。

4）当过电压消失后，要确保放电管及时熄灭，以免影响线路的正常工作。

这就要求放电管的过保持电压尽可能高，以保证正常线路工作电压不会引起放电管的持续导通（即续流问题）。

由于放电管有一个特点是：维持放电管持续放电的电压值要远小于放电管的击穿电压值。

国际上一流公司的放电管熄灭电压值可以做到200V左右。

5）若过电压持续的时间很长，气体放电管的长时间动作将产生很高的热量。

为了防止该热量所造成的保护设备或者终端设备的损坏同时也为了防止发生任何可能的火灾，气体放电管此时必须配上适当的短路装置，称之为FS装置(Fail-safe 即“失效保护装置”)。

如何选择合适的场效应管场效应管（Field Effect Transistor，FET）是一种常见的电子元件，广泛应用于电子电路中。

正确选择适合的场效应管对于电路的性能和稳定性都至关重要。

本文将介绍如何选择合适的场效应管，从参数、工作模式和特性三个方面进行论述。

一、参数选择在选择场效应管时，需要关注以下几个参数：1.1 极型（N沟道型或P沟道型）：根据设计电路的要求，选择相应的极型，确保其与其他元件的兼容性。

1.2 管子电流（ID）：根据需要的电流大小选择合适的ID，应留有一定的余量，以确保场效应管在工作时能够正常输出所需电流。

1.3 管子电压（VDSS）：根据电路工作电压范围选择适合的VDSS，以确保管子能够承受所需电压，不会超过其耐压范围。

1.4 管子功率（P）：根据电路的功率需求选择合适的功率范围，确保管子能够稳定工作，不会过载损坏。

1.5 上下限温度（TJmax和TJmin）：根据所在环境的温度情况选择合适的温度范围，确保场效应管在正常温度下工作。

二、工作模式选择根据不同的应用场景和电路需求，场效应管可以工作在三种不同的模式下：共源（Source Follower）模式、共栅（Common Gate）模式和共漏（Common Drain）模式。

2.1 共源模式：场效应管的源极接地，负载器连接在漏极，适用于输出电流较大的情况。

2.2 共栅模式：场效应管的栅极接地，负载器连接在漏极，适用于增益较大、频率较低的情况。

2.3 共漏模式：场效应管的漏极接地，负载器连接在源极，适用于输入电阻较高、输出电阻较低的情况。

根据具体的电路要求，选择合适的工作模式，以获得更好的电路性能。

三、特性选择在选择场效应管时，还需要考虑以下几个特性：3.1 漏极电流与栅极电压之间的关系（ID-VGS特性曲线）：通过分析ID-VGS特性曲线，可以了解管子的放大倍数和饱和区的电流情况，以判断是否符合电路要求。

3.2 漏极电流与漏源电压之间的关系（ID-VDS特性曲线）：通过分析ID-VDS特性曲线，可以了解管子在不同漏源电压下的工作情况，以判断是否符合电路要求。
