数控车床常用刀具及选择

模具数控加工的刀具选购与使用管理指导一、目的：为规范公司的刀具管理和使用，控制刀具耗用成本，提高刀具的使用寿命，减少刀具不合理使用导致加工精度或工件异常问题，提高工作效率，特制定本指导书。

二、适用范围：适用于公司各加工工序使用刀具的管理及采购刀具、刀具仓储管理。

包括：刀具供应商开发、刀具选择、计划、采购、入库保管、领出、使用、车间刀具管理及退库的整个过程。

三、刀具述语与品牌简述：1.刀具定义：广义的刀具包括以下几种：●CNC铣削刀具：包括通用立铣刀（分平底立铣刀、圆鼻立铣刀、球头立铣刀）、非标立铣刀、刀盘、刀粒、刀片、刀头、刀杆等。

●车床刀具：车刀杆、车刀片、装夹卡盘等；●钻床刀具：钻头（分钨钢、高速钢、含钴高速钢、粉末冶金含钴高速钢四种）、枪钻、钻咀、铰刀（分钨钢、高速钢、含钴高速钢三种）等。

●攻丝螺纹刀具：丝攻丝锥（镍基高温合金及钛合金专用丝锥）、螺纹锥等。

●夹具、热装夹头：夹头、刀柄、热胀刀柄、刀把、弹簧筒夹、BIG刀具装夹工具等。

可以根椐不同的加工工件尺寸和工艺方法，按需要组合成铣、钻、镗、铰、攻丝等各类工具进行切削加工。

2.刀具寿命：从开始加工到刀尖报废整个过程中，刀尖切削工件的时间或切削过程中在工件表面实际的长度。

刀尖加工时间为每个刀具公司计算刀具寿命的主要考核指标。

刀具质量、正确选择、合理使用、优化编程、正确操作等因素，对工件加工精度的控制至关重要的，也关系到了刀具的使用寿命，所以，在使用刀具时，了解程式和零件的加工要求，根据加工中心机床的特点，根据工件材料的特性，正确安排加工工艺、优化编程参数（主轴转速、进给量、进给速度、切削速度等）、正确选用刀具夹具、合理使用刀具，发挥刀具最大效果，制造出高精密的零件，降低刀具使用成本；CNC工序的刀具使用量大，故CNC组长是刀具的使用与管理的主要责任人。

3.刀具成本与加工成本的关系：刀具成本：是指在生产过程中，每年采购所有刀具工具的费用，是生产成本的一部分。

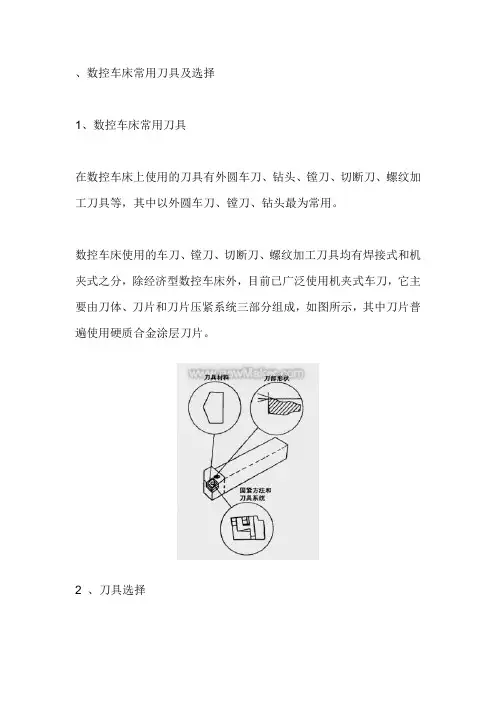

、数控车床常用刀具及选择
1、数控车床常用刀具
在数控车床上使用的刀具有外圆车刀、钻头、镗刀、切断刀、螺纹加工刀具等，其中以外圆车刀、镗刀、钻头最为常用。

数控车床使用的车刀、镗刀、切断刀、螺纹加工刀具均有焊接式和机夹式之分，除经济型数控车床外，目前已广泛使用机夹式车刀，它主要由刀体、刀片和刀片压紧系统三部分组成，如图所示，其中刀片普遍使用硬质合金涂层刀片。

2 、刀具选择
在实际生产中，数控车刀主要根据数控车床回转刀架的刀具安装尺寸、工件材料、加工类型、加工要求及加工条件从刀具样本中查表确定，其步骤大致如下：
（ 1 ）确定工件材料和加工类型（外圆、孔或螺纹）；
（ 2 ）根据粗、精加工要求和加工条件确定刀片的牌号和几何槽形；（ 3 ）根据刀架尺寸、刀片类型和尺寸选择刀杆。

二、刀具安装
如前选择好合适的刀片和刀杆后，首先将刀片安装在刀杆上，再将刀杆依次安装到回转刀架上，之后通过刀具干涉图和加工行程图检查刀具安装尺寸。

三、注意事项
在刀具安装过程中应注意以下问题：
1、安装前保证刀杆及刀片定位面清洁，无损伤；
2、将刀杆安装在刀架上时，应保证刀杆方向正确；
3、安装刀具时需注意使刀尖等高于主轴的回转中心。

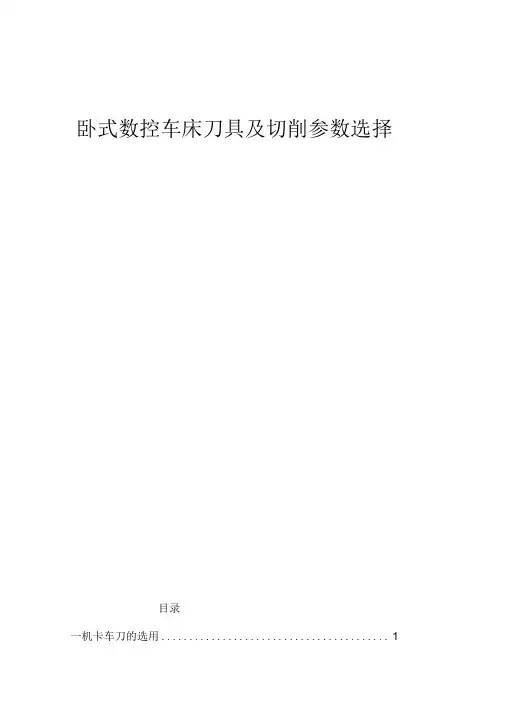

卧式数控车床刀具及切削参数选择目录一机卡车刀的选用 (1)二孔加工刀具的选用 (9)三切断和切槽刀 (12)四螺纹车刀 (13)五刀具材料 (16)六刀具厂商 (17)七刀具干涉图 (18)八刀具允许的最大转动惯量 (19)数控车床刀具系统比卧车复杂。

要求安装数量多，安装可靠，自动换刀，装卸方便迅速还要求切削时间短以提高生产率。

因此普遍采用机卡车刀。

机卡车刀是把压制有合理的几何参数，在一定的切削用量范畴内保证卷屑，断屑并有几个刀刃的刀片，用机械卡固方式装卡在标准刀体上的一种新型刀具。

它避免了硬质合金刀片在焊接中产生的种种不良后果，因此能充分发挥刀片材料原有的切削性能，提高了车刀的耐用度和切削加工的生产率•另外刀体可重复使用，能节约大量制造刀体的钢材•还便于使刀具标准化和集中生产，同一型号刀片的几何形状较一致切削效果稳定•有利于提高零件加工质量，简化了刀具的管理工作•使用时，当刀刃磨损后，只需松开卡紧机构将刀片转一个角度，不必重磨，大大缩短了换刀.磨刀.装刀的辅助时间，而且可以避免刀片由于重磨而造成的缺陷•因此机卡车刀也叫不重磨车刀或可转位车刀。

除不可避免的情况外，为用户选用的都应该是机卡车刀。

一机卡车刀的选用侧重外表面车刀的选用。

内孔车刀大体相同，其特殊性问题另做叙述。

ISO对外表面车刀型号是如下表示的，它是国内外刀具厂商的统一标准。

选刀工作也就是确定型号中的各项内容，按选刀时考虑问题的大体顺序分叙如下：（一）刀片形状的选择：外内表面车刀刀片形状关系车刀类型，它取决于加工部位的形状，是选刀的最重要内容。

它主要涉及刀具的主偏角，刀尖角和有效刃数等。

一般来讲刀尖角愈大刀尖强度愈高，应尽量采用。

但刀尖角小干涉现象少，适用于复杂型面，开挖沟槽及下坡的型面。

刀片形状甚多，某些厂家列出十几种，本厂实际只用过图1所示七种，也正是ISO规定的七种基本类型80°菱型刀片C,目前是我厂选用最多的。

该种刀片刀尖角大小适中，刀片有较好的强度，散热性和耐用度。

车刀型号及用途内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展车刀是用于车削加工的、具有一个切削部分的刀具，是切削加工中应用最广的刀具之一，车刀的工作部分就是产生和处理切屑的部分，包括刀刃、使切屑断碎或卷拢的结构、排屑或容储切屑的空间、切削液的通道等结构要素。

车刀种类和用途车刀是应用最广的一种单刃刀具。

也是学习、分析各类刀具的基础。

车刀用于各种车床上，加工外圆、内孔、端面、螺纹、车槽等。

车刀按结构可分为整体车刀、焊接车刀、机夹车刀、可转位车刀和成型车刀。

其中可转位车刀的应用日益广泛，在车刀中所占比例逐渐增加。

二、硬质合金焊接车刀所谓焊接式车刀，就是在碳钢刀杆上按刀具几何角度的要求开出刀槽，用焊料将硬质合金刀片焊接在刀槽内，并按所选择的几何参数刃磨后使用的车刀。

三、机夹车刀机夹车刀是采用普通刀片，用机械夹固的方法将刀片夹持在刀杆上使用的车刀。

此类刀具有如下特点：（1）刀片不经过高温焊接，避免了因焊接而引起的刀片硬度下降、产生裂纹等缺陷，提高了刀具的耐用度。

（2）由于刀具耐用度提高，使用时间较长，换刀时间缩短，提高了生产效率。

（3）刀杆可重复使用，既节省了钢材又提高了刀片的利用率，刀片由制造厂家回收再制，提高了经济效益，降低了刀具成本。

（4）刀片重磨后，尺寸会逐渐变小，为了恢复刀片的工作位置，往往在车刀结构上设有刀片的调整机构，以增加刀片的重磨次数。

（5）压紧刀片所用的压板端部，可以起断屑器作用。

四、可转位车刀可转位车刀是使用可转位刀片的机夹车刀。

一条切削刃用钝后可迅速转位换成相邻的新切削刃，即可继续工作，直到刀片上所有切削刃均已用钝，刀片才报废回收。

更换新刀片后，车刀又可继续工作。

1．可转位刀具的优点与焊接车刀相比，可转位车刀具有下述优点:（1）刀具寿命高由于刀片避免了由焊接和刃磨高温引起的缺陷,刀具几何参数完全由刀片和刀杆槽保证，切削性能稳定，从而提高了刀具寿命。

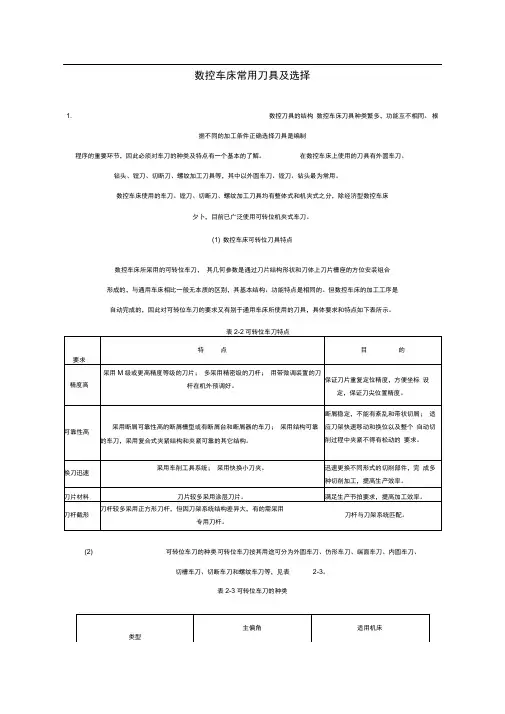

数控车床常用刀具及选择1. 数控刀具的结构数控车床刀具种类繁多，功能互不相同。

根据不同的加工条件正确选择刀具是编制程序的重要环节，因此必须对车刀的种类及特点有一个基本的了解。

在数控车床上使用的刀具有外圆车刀、钻头、镗刀、切断刀、螺纹加工刀具等，其中以外圆车刀、镗刀、钻头最为常用。

数控车床使用的车刀、镗刀、切断刀、螺纹加工刀具均有整体式和机夹式之分，除经济型数控车床夕卜，目前已广泛使用可转位机夹式车刀。

(1) 数控车床可转位刀具特点数控车床所采用的可转位车刀，其几何参数是通过刀片结构形状和刀体上刀片槽座的方位安装组合形成的，与通用车床相比一般无本质的区别，其基本结构、功能特点是相同的。

但数控车床的加工工序是自动完成的，因此对可转位车刀的要求又有别于通用车床所使用的刀具，具体要求和特点如下表所示。

(2) 可转位车刀的种类可转位车刀按其用途可分为外圆车刀、仿形车刀、端面车刀、内圆车刀、切槽车刀、切断车刀和螺纹车刀等，见表2-3。

表2-3可转位车刀的种类刀具材料切削性能的优劣直接影响切削加工的生产率和加工表面的质量。

刀具新材料的岀现，往往 端面车刀900、 450、 750 普通车床和数控车床 内圆车刀450、600、750、900、910、930、 950、107.50 普通车床和数控车床 切断车刀普通车床和数控车床 螺纹车刀普通车床和数控车床切槽车刀普通车床和数控车床 (3) 可转位车刀的结构形式① 杠杆式：结构见图2-16，由杠杆、螺钉、刀垫、刀垫销、刀片所组成。

这种方式依靠螺钉旋紧压靠杠杆，由杠杆的力压紧刀片达到夹固的目的。

其特点适合各种正、负前角的刀片，有效的前角范围为 -60°〜 +180°;切屑可无阻碍地流过，切削热不影响螺孔和杠杆；两面槽壁给刀片有力的支撑，并确保转位精度。

② 楔块式：其结构见图2-17，由紧定螺钉、刀垫、销、楔块、刀片所组成。

这种方式依靠销与楔块的挤压力 将刀片紧固。

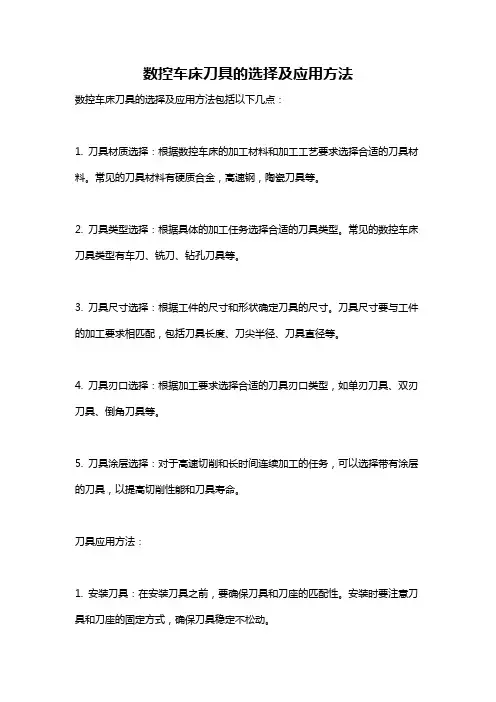

数控车床刀具的选择及应用方法
数控车床刀具的选择及应用方法包括以下几点：
1. 刀具材质选择：根据数控车床的加工材料和加工工艺要求选择合适的刀具材料。

常见的刀具材料有硬质合金，高速钢，陶瓷刀具等。

2. 刀具类型选择：根据具体的加工任务选择合适的刀具类型。

常见的数控车床刀具类型有车刀、铣刀、钻孔刀具等。

3. 刀具尺寸选择：根据工件的尺寸和形状确定刀具的尺寸。

刀具尺寸要与工件的加工要求相匹配，包括刀具长度、刀尖半径、刀具直径等。

4. 刀具刃口选择：根据加工要求选择合适的刀具刃口类型，如单刃刀具、双刃刀具、倒角刀具等。

5. 刀具涂层选择：对于高速切削和长时间连续加工的任务，可以选择带有涂层的刀具，以提高切削性能和刀具寿命。

刀具应用方法：
1. 安装刀具：在安装刀具之前，要确保刀具和刀座的匹配性。

安装时要注意刀具和刀座的固定方式，确保刀具稳定不松动。

2. 刀具调试：在加工之前，要对刀具进行调试。

调试包括刀具的位置、刀具的刃口与工件的间距、切削速度、进给速度等参数的调整。

3. 切削过程中的刀具监控：在切削过程中，要及时监控刀具的磨损情况。

一旦刀具出现磨损或断刃等情况，应及时更换或修复刀具。

4. 刀具保养：刀具在使用过程中要注意保养和清洁。

保持刀具的干燥和清洁，定期进行润滑和维护，以延长刀具的使用寿命。

数控车床常用数控刀具和切削用量的选择在数控加工中，数控刀具和切削用量的选择直接影响到加工效率、加工质量和刀具寿命，非常重要。

在这篇文章中，我们将介绍数控车床常用的数控刀具和切削用量的选择方法。

数控刀具全面分析刀具特性选择刀具应从以下几个角度综合考虑：1.切削材料。

2.工件材料。

3.加工模式和要求。

4.工件尺寸和精度等级。

5.刀具本身的性能和技术指标。

常用刀具类型1.直角铣刀：广泛用于铣削各种材料，主要用于倒角、铣槽和平面铣削等。

2.面铣刀：用于加工平面、曲面和轮廓表面，精度和表面质量好。

3.端铣刀：用于在工件的末端加工平面或拐角处加工凸起的平面。

4.刀球铣刀：适用于模具、模板、塑料、铸造和轻质合金等材料。

5.镗刀：适用于各种精度要求的孔加工，如轴承座孔、液压、气动元件的孔、箱体法兰孔等。

6.钻头：适用于较小的孔加工。

7.换刀式铣刀：高效、自动换刀、可以同时完成多种切削任务。

刀具选择原则1.根据加工材料选择刀具的刀具材料。

2.选择合适的刀具类型和尺寸。

3.规避尽可能少的工具更换次数，提高生产效率。

4.对于高精度加工，需选择高精度刀具。

5.对于大批量生产，要选择高效率的刀具。

切削用量切削用量的重要性切削用量的大小直接关系到加工表面粗糙度、切削温度和工具磨损，因此，切削用量的选择非常重要。

如何选择适当的切削用量1.根据所加工的材料选择对应的切削用量。

2.根据所加工的形状选择适当的切削用量。

3.根据所使用的工具选择适当的切削用量。

4.根据所需的表面质量选择适当的切削用量。

5.根据所需要的加工效率选择适当的切削用量。

正确选择数控刀具和切削用量是保证加工效率、加工质量和刀具寿命的关键。

应从刀具特性、刀具类型、刀具材料、切削用量等多个方面进行全面分析，根据加工材料、形状、工具选择、表面质量和加工效率等原则选择适当的刀具和切削用量。

第二章数控机床刀具的选择机械加工自动化生产可分为以自动生产线为代表的刚性专用化自动生产和以数控机床为主的柔性通用化自动生产。

就刀具而言，在刚性专用化自动生产中，是以提高刀具专用复合化程度来获得最佳经济效益的。

而在柔性自动化生产中，为适应随机多变加工零件的需求，尽可能通过提高刀具及其工具系统的标准化、系列化和模块化程度来获得最佳经济效益。

本章简述对数控刀具的特殊要求：车削类、镗铣类数控刀具系统；刀具预调、磨损与破损的自动监测。

2.1 对数控刀具的要求刀具的选择是数控加工工艺中的重要内容之一，它不仅影响机床的加上效率，而是直接影响加上质量。

编程时，选择刀具通常要考虑机床的加工能力、工序内容、工件材料等多方面的因素。

以数控机床为主的柔性自动化加工是按预先编好的程序指令自动地进行加工。

应适应加工品种多、批量小的要求，刀具除应具备普通机床用刀具应有的性能外，还应满足下列要求：1）刀具切削性能应稳定可靠，避免刀具过早地损坏，而造成频繁地停机。

由于刀具和工件材料性能的分散性，以及刀具制造工艺和工作条件控制不言，有相当一部分刀具的切削性能远低于平均性能，使刀具切削性能稳定可靠性差。

因此必须严格控制刀具材料的质量，严格贯彻刀具制造工艺，特别是热处理和刃磨工序。

严格检查刀具质量，确保刀具切削性能稳定可靠。

2）刀具寿命应有较高的寿命。

应选用切削性能好、耐磨性高的涂层刀片以及合理地选择切削用量。

3）保证可靠地断屑、卷屑和排屑。

加工时，应不产生紊乱的带状切屑，缠绕在刀具、工件上；不易断屑的刀具应保证切屑顺利的卷曲和排出；避免形成细碎的切屑；精加工是切屑不划伤已加工表面；切屑流出时不妨碍切削液浇注。

为了确保可靠地断屑、卷屑和排屑，可采取一下措施：合理选用可转位刀片的断屑槽槽形；合理地调整切削用量；在刀体中设置切削液通道，将切削液直接输送至切削区，有助于清除切屑；利用高压切削液强迫断屑。

4）能快速地换刀或自动换刀。

5）能迅速、精确地调整刀具尺寸。
