腰椎椎弓根钉植入方法
３．如自横突根部骨折，有两个方法可利用，一是用手指触及横突根部骨折面，参照２进行定位；二是在控制骨折横突移位的情况下，小心显露骨折横容的远侧端，将其置于正常位置（应确认）后，按常规方法进行定位；
４．应注意观察病人术前侧位片及其改俯卧位后侧位片的变化，对角度进行调整，对下腰椎更是如此．
５．正侧位透视十分必
椎弓根!椎弓根钉打入可能最精确的方法
骨科后进战友：
1/医院手术室必须有C形臂X光机,如无,不要做!
2/术前需要打钉的椎弓根均必须CT平扫,目的:1--常规排除椎弓根先天变异.2-测量
椎弓根宽度以决定钉的直径.3-测量椎弓根与椎体纵轴所成的角度,即"e角"
骨科手术图谱
赵炬才 小关节面中点外3mm垂线，横突基底上1/3水平线，两线交点。 根据平片,与椎体后缘垂直, 与中线平行或成10~15°夹角。 上关节突关节面外缘的垂线，与横突中点水平线的交点。 ⑴.同胸椎；⑵.L4垂直进针；⑶.L5尾侧倾斜10~20度。
可以术中准确比对,你也可以说"椎弓根钉打入可能最精确的方法!!!!!"被找到了
现在术中导航已经出现,是高科技.但不会很快普及.
assenlee战友：
一枚准确无误的椎弓根螺钉的植入取决于若干个参数：进钉点、e角、f角、螺钉直径、进钉深度。后4个参数可在术前通过CT测量，或如楼主所言在，术中通过某种巧妙的装置和方法来准确把握，但唯独进钉点，是器械测量很难保证万无一失的。也许只有最先进的计算机导航系统才能做到。但在没有导航的情况下，只能凭借经验。
hmily2003战友：
定位方法有：
1.Roy-Camille法：横跨两侧横突的水平连线与连接上下小关节突中央的垂直线交点下1mm处；
４．应注意观察病人术前侧位片及其改俯卧位后侧位片的变化，对角度进行调整，对下腰椎更是如此．
５．正侧位透视十分必
椎弓根!椎弓根钉打入可能最精确的方法
骨科后进战友：
1/医院手术室必须有C形臂X光机,如无,不要做!
2/术前需要打钉的椎弓根均必须CT平扫,目的:1--常规排除椎弓根先天变异.2-测量
椎弓根宽度以决定钉的直径.3-测量椎弓根与椎体纵轴所成的角度,即"e角"
骨科手术图谱
赵炬才 小关节面中点外3mm垂线，横突基底上1/3水平线，两线交点。 根据平片,与椎体后缘垂直, 与中线平行或成10~15°夹角。 上关节突关节面外缘的垂线，与横突中点水平线的交点。 ⑴.同胸椎；⑵.L4垂直进针；⑶.L5尾侧倾斜10~20度。
可以术中准确比对,你也可以说"椎弓根钉打入可能最精确的方法!!!!!"被找到了
现在术中导航已经出现,是高科技.但不会很快普及.
assenlee战友：
一枚准确无误的椎弓根螺钉的植入取决于若干个参数：进钉点、e角、f角、螺钉直径、进钉深度。后4个参数可在术前通过CT测量，或如楼主所言在，术中通过某种巧妙的装置和方法来准确把握，但唯独进钉点，是器械测量很难保证万无一失的。也许只有最先进的计算机导航系统才能做到。但在没有导航的情况下，只能凭借经验。
hmily2003战友：
定位方法有：
1.Roy-Camille法：横跨两侧横突的水平连线与连接上下小关节突中央的垂直线交点下1mm处；
颈椎椎弓根螺钉及侧块螺钉技术
可编辑课件
可能的并发症
可编辑课件
▪ 椎动脉损伤 ▪ 侵入椎管或椎间孔内 ▪ 神经根或脊髓损伤 ▪ 咽部及食道损伤(Karaikovic 2002: C3-C7前
方没有安全区)
动脉瘤
可编辑课件
椎动脉损伤的风险
▪ Masashi Neo et al, Spine 2005
▪ 连续18例患者，C2-C6 (C7除外) ▪ 共置入86枚椎弓根螺钉(Abumi’s技术)-29%螺钉
可编辑课件
C1/C2 Fusion
经关节突螺钉
▪ Cervical Fusion
可编辑课件
C3 – C7
可编辑课件
术中透视
可编辑课件
Abumi技术–进钉点在关节突的中点稍偏外，靠近上关
节突的后缘，螺钉内聚30°至40 °
高速磨钻 直视下的进钉点
可编辑课件
椎板椎间孔切开技术
▪ 使用神经探子来探测椎弓根
术前评估：CT，X片 椎弓根形态：直径，进钉点，最佳钉道，个体差异
C4 45 deg
C5 48 deg
C6 35可d编e辑g课件
C7 25 deg
C1椎弓根螺钉置入
▪ 在后弓下方直接暴露侧块 ▪ 采用C2的侧块作为解剖标记确定进
钉点 ▪ 透视
可编辑课件
C2椎弓根螺钉置入
N Ebraheim et al, Spine 1996 Judet
颈椎椎弓根螺钉及侧块螺钉技术
可编辑课件
可编辑课件
Bony structures cervical spine:
C1
C2
可编辑课件
Bony structures cervical spine:
C3
经皮椎弓根螺钉固定的技术PPT课件
经皮椎弓根螺钉固定的技术， 挑战和适应症
经皮内固定VS开放手术
• 优点：减少住院日， 出血量，及术后止痛 药，减少肌肉损伤， 更早恢复工作．并发 症更少，但是没有证 据表明经皮手术就优 于开放手术．
• 缺点：依赖影像，透 视时间长，治疗不充 分(部分医生认为)．
步骤
• (i) C形臂放在前后位，棘突位于椎弓根的中间． • (ii) 画出椎弓根影，根据软组织的厚度确定距离中
MIS/经皮椎弓根钉植入的特殊问题
• 改变初始方向． • L5/S1 螺钉紧靠． • 小椎弓根． • 多节段固定的皮肤切口． • 多节段固定时杆的植入． • 硬化的椎弓根 – difficult Jamshidi
placement in hard pedicles
改变初始方向
L5/S1 螺钉紧靠
线的距离，以便以适当的角度植入 Jamshidi 针． • (iii) 经皮肤切口植入Jamshidi针，使其位于椎弓根
的侧缘，即"３"点钟(iv) 继续插入Jamshidi针20 mm到 25 mm ，保证针尖位于椎弓根内缘． • (v) 此时侧位透视Jamshidi针须位于椎体内，即没 有穿破椎弓根内壁． • (vi) 植入克氏针，沿克氏针进行攻丝． • (vii) 沿克氏针植入椎弓根螺钉，注意不要使克氏 针穿破前侧皮质．
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
经皮内固定VS开放手术
• 优点：减少住院日， 出血量，及术后止痛 药，减少肌肉损伤， 更早恢复工作．并发 症更少，但是没有证 据表明经皮手术就优 于开放手术．
• 缺点：依赖影像，透 视时间长，治疗不充 分(部分医生认为)．
步骤
• (i) C形臂放在前后位，棘突位于椎弓根的中间． • (ii) 画出椎弓根影，根据软组织的厚度确定距离中
MIS/经皮椎弓根钉植入的特殊问题
• 改变初始方向． • L5/S1 螺钉紧靠． • 小椎弓根． • 多节段固定的皮肤切口． • 多节段固定时杆的植入． • 硬化的椎弓根 – difficult Jamshidi
placement in hard pedicles
改变初始方向
L5/S1 螺钉紧靠
线的距离，以便以适当的角度植入 Jamshidi 针． • (iii) 经皮肤切口植入Jamshidi针，使其位于椎弓根
的侧缘，即"３"点钟(iv) 继续插入Jamshidi针20 mm到 25 mm ，保证针尖位于椎弓根内缘． • (v) 此时侧位透视Jamshidi针须位于椎体内，即没 有穿破椎弓根内壁． • (vi) 植入克氏针，沿克氏针进行攻丝． • (vii) 沿克氏针植入椎弓根螺钉，注意不要使克氏 针穿破前侧皮质．
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
椎弓根钉置入技术讲座
经及血管通过。椎间孔内有脂肪较少且混有纤
维组织，颈段几乎全是纤维组织，脂肪很少。
•后柱连结前柱的三维性坚强的钳夹，称之为力
核
椎弓根剖面呈椭圆形，周围是皮质骨，中
心有少许松质骨，后部几乎全是皮质骨，该处
最为坚固，脊椎的横突、椎板、上下关节突均
会合在椎弓根的同一点上，所有从脊柱后方传
递到椎体的力均通过此点。
椎弓根钉置入3个基本步骤
首先是定位，其次是进钉的方向（定向）， 包括矢状位和水平位方向。最后是对椎弓根钉 植入深度有一定要求。椎弓根钉不同于一般骨 螺钉，基于椎弓根的解剖特性，植入螺钉必须 位于三维空间中惟一的正确通道上，即按照正 确的矢状面角及水平面角，沿着椎弓根的长轴 穿过椎弓根这一狭小的骨性管道。正是这个惟 一性导致了手术的操作难度。
椎弓根钉固定系统发展概 况
• 应用范围越来越广
• 适应证越来越宽
• 各种椎弓根钉固定系统相继出现
脊柱三柱概念
• 双柱概念 首先由 Holdswrth 于 1969 年提出，意 为前纵韧带、椎体、椎间盘和后纵韧带为前柱， 椎后复合结构为后柱。
首先 Denis 于 1983 年提出，将 Holdswrth 的 前柱中分为二，前纵韧带、前半椎体和前半椎 间盘为前柱，后半椎体、后半椎间盘和后纵韧 带为中柱。其后又分为 McAfee 和 Ferguson 修改。
三柱概念的意义
• Denis 三柱理论的提出，推动了对脊柱骨折稳 定性的深刻认识，其对机械性和神经性不稳定
的论述提示在关注伤后骨折情况的同时，也不
能忽略晚期可能出现的并发症，对脊柱骨折的
治疗具有重要的指导意义。
椎弓根的应用解剖
• 腰神经根仅占腰椎间孔的前上1/3 椎弓根起自 椎体两侧的后上端，向后突出构成椎管的侧壁， 椎弓根的上下缘称为椎弓根上下切迹，与相邻 上下椎弓根切迹相连形成椎间孔，孔内有脊神
椎弓根钉技术

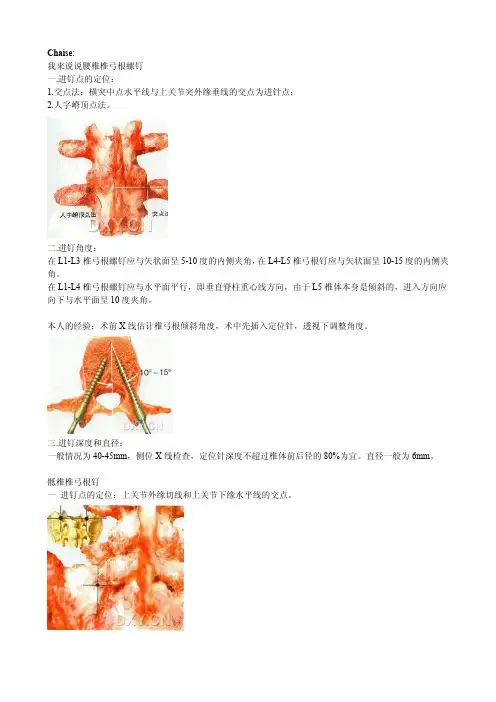

Chaise:我来说说腰椎椎弓根螺钉一.进钉点的定位：1.交点法：横突中点水平线与上关节突外缘垂线的交点为进针点；2.人字嵴顶点法。
二.进钉角度：在L1-L3椎弓根螺钉应与矢状面呈5-10度的内侧夹角，在L4-L5椎弓根钉应与矢状面呈10-15度的内侧夹角。
在L1-L4椎弓根螺钉应与水平面平行，即垂直脊柱重心线方向，由于L5椎体本身是倾斜的，进入方向应向下与水平面呈10度夹角。
本人的经验：术前X线估计椎弓根倾斜角度，术中先插入定位针，透视下调整角度。
三.进钉深度和直径：一般情况为40-45mm，侧位X线检查，定位针深度不超过椎体前后径的80%为宜。
直径一般为6mm。
骶椎椎弓根钉一进钉点的定位：上关节外缘切线和上关节下缘水平线的交点。
二进钉角度：内倾25°，俯卧位时向头侧偏向25-30°，瞄向骶骨岬，进入软骨下骨。
三进钉深度和直径：深度30-35mm，直径6.5-7.0mm。
Dming:个人认为，各种进钉点都可以，将各种进钉点画在一起能出现一个进钉区域。
我们可以称之为进钉区。
只要在此区域进钉在不在椎弓根里只剩一个角度的问题了。
所以说进钉点有时并不是很重要了。
具有一般的知识，在一般的病号上面进钉点不是主要问题。
个人习惯问题。
在此区域确定了自己习惯的进钉点后，置入定位针，透视，确定方向，OK了。
进钉区域自己画画就行了。
stillshine2000:一.进钉点的定位1.腰椎椎弓根定点标志：用固定椎得上关节突外缘垂直延长线与横突中轴水平线的交点，该处椎板外缘有一典型骨嵴，定点标志也相当于紧靠骨嵴外上方的凹陷处。
2.胸椎椎弓根定点标志：位于小关节的下缘与小关节中线交点的外侧3mm。
二.进钉角度1.椎弓根钉与矢状面的夹角：一般是T10~L1为5度，L2~L4为5度到10度，L4~L5~S1 为10度到15度。
2.腰椎椎弓根钉与水平面的夹角：基本为水平位L5稍向下与水平面成5到10度角skylin2046:在腰椎，椎弓根螺钉的入钉点定位在椎板峡部，横突的中线和上关节突的交界处。
经皮后路椎弓根钉内固定 ppt课件
PPT课件
14
植入椎弓根钉
1、空心钉组件顺导丝 插入并接触椎弓根； 2、使用止血钳夹住导 丝顶端，防止导针移 动,穿透椎体。 C臂监视螺钉拧入深度 钉尾应不能完全贴骨 ，维持多轴钉活动度 ；
PPT课件
15
退出持钉器
手持硅胶手柄，逆时 针转动外管顶端的把手， 将持钉器与空心钉脱离， 当完全脱开时，取出持钉 器、加强器。
1、沿切口插入穿 刺针； 2、取出穿刺针的 针芯； 3、沿穿刺针外管 插入导丝，深度 约为40-45mm， 接近椎体前缘。 4、拔除穿刺针
PPT课件
9
扩张
1、沿导丝置入一级、二 级扩张管，扩张管接触 骨面。
2、移除一级扩张管。
PPT课件
10
开骨
沿导针置入开骨器，在椎 弓根顶部扩大皮质骨进口 。
PPT课件
3、保证空心钉的两端留有足够的连接 棒长度。
PPT课件
24
加压操作
•加压 1、将撑开片安装 在撑开器左侧的两 个撑开臂上； 2、撑开片放置在 空心钉的外侧底部 ，顺时针转动撑开 器把手，空心钉及 椎体将被加压；
PPT课件
25
撑开操作
•撑开 1、将撑开片安装 在撑开器右侧的两 个撑开臂上； 2、撑开片放置在 空心钉的内侧底部 ，顺时针转动撑开 器把手，空心钉及 椎体将被撑开；
11
攻丝
沿导丝置入空心丝锥，沿 椎弓根在椎体上进行攻丝。 1、使用用止血钳夹住导丝 防止导针移动,穿透椎体； 2、丝锥直径要比使用的空 心钉型号小0.5-1mm。
PPT课件
12
螺钉植入的准备工作
无锁紧螺母 插 入 延 长 杆 3.1、向上提拉上延 长杆，观察上延长 杆与螺钉不脱开；
3.2、观察上延 长杆弹片处无 突起状态
14
植入椎弓根钉
1、空心钉组件顺导丝 插入并接触椎弓根； 2、使用止血钳夹住导 丝顶端，防止导针移 动,穿透椎体。 C臂监视螺钉拧入深度 钉尾应不能完全贴骨 ，维持多轴钉活动度 ；
PPT课件
15
退出持钉器
手持硅胶手柄，逆时 针转动外管顶端的把手， 将持钉器与空心钉脱离， 当完全脱开时，取出持钉 器、加强器。
1、沿切口插入穿 刺针； 2、取出穿刺针的 针芯； 3、沿穿刺针外管 插入导丝，深度 约为40-45mm， 接近椎体前缘。 4、拔除穿刺针
PPT课件
9
扩张
1、沿导丝置入一级、二 级扩张管，扩张管接触 骨面。
2、移除一级扩张管。
PPT课件
10
开骨
沿导针置入开骨器，在椎 弓根顶部扩大皮质骨进口 。
PPT课件
3、保证空心钉的两端留有足够的连接 棒长度。
PPT课件
24
加压操作
•加压 1、将撑开片安装 在撑开器左侧的两 个撑开臂上； 2、撑开片放置在 空心钉的外侧底部 ，顺时针转动撑开 器把手，空心钉及 椎体将被加压；
PPT课件
25
撑开操作
•撑开 1、将撑开片安装 在撑开器右侧的两 个撑开臂上； 2、撑开片放置在 空心钉的内侧底部 ，顺时针转动撑开 器把手，空心钉及 椎体将被撑开；
11
攻丝
沿导丝置入空心丝锥，沿 椎弓根在椎体上进行攻丝。 1、使用用止血钳夹住导丝 防止导针移动,穿透椎体； 2、丝锥直径要比使用的空 心钉型号小0.5-1mm。
PPT课件
12
螺钉植入的准备工作
无锁紧螺母 插 入 延 长 杆 3.1、向上提拉上延 长杆，观察上延长 杆与螺钉不脱开；
3.2、观察上延 长杆弹片处无 突起状态
经皮椎弓根钉置入技术ppt课件
❖手术操作视频
谢谢大家！
常用的经皮椎弓根螺钉产品：
❖ DePuy公司的Viper系统1代及2代； ❖ Medtronic公司的Sextant系统； ❖ Stryke公司的Mantis系统； ❖国产威高公司的UPASS II系统等。
患者体位：
❖俯卧位，使用可透视床，软垫保护锁骨、胸壁及 髂棘。
透视定位：
❖ 首先利用正位和侧位透视辨别和定位正确的节段； 调整C 臂，确保位于目标节段的正确位置，确认 正位上目标节段的上终板的前后缘重叠成一条线， 上下终板保持平行，棘突位于椎弓根连线的中点。 用3根细克氏针定位目标节段的双侧椎弓根体表投 影位置，克氏针交叉点投影位置位于椎弓根体表 投影（“猫眼”或“泪滴”）外侧缘中点。
❖ B、强调经皮椎弓根螺钉置入必须在透视引导下完 成，标准正侧位检查准确定位螺钉置入点和监控 螺钉置入轨迹, 才能避免错误放置导致神经损伤， 置入螺钉后正位透视螺钉尾部绝对不能超过椎体 中线。
操作技术注意事项小结：
❖C、行单向经皮椎弓根螺钉固定时, 在冠状面和矢 状面上, 应保持2 枚螺钉的尾端在同一水平面上， 否则将导致钉棒置入的困难与错位。
扩张及丝攻：
❖ 先持针器夹持住导丝，边旋转边后退移除穿刺针，防止导 丝被针管带出。逐级置入扩张套筒保护软组织后，保留外 扩张套筒，开口后置入丝攻进行攻丝，注意查看丝攻上的 深度和导丝上的垂直标记，以避免不经意的过度拧入和旋 转，丝攻上的深度标记，可以用来确定螺钉长度，移除攻 丝，操作过程持针器固定导丝防止导丝滑出或随攻丝深入 穿破椎体前壁。建议透视以监控丝攻进入的深度，并确保 导丝没有不经意前移，使用球探，沿导丝周围探测椎弓根 是否完整。（不要攻丝至导丝尖端，因为骨质会挤入丝攻 远端孔内，导致导丝无法把持骨质后松脱。导丝可能会和 丝攻一起不经意移位。使用时注意不要折弯或扭曲导丝， 个人习惯使用比螺钉直径细0.5厘米的丝攻）。
谢谢大家！
常用的经皮椎弓根螺钉产品：
❖ DePuy公司的Viper系统1代及2代； ❖ Medtronic公司的Sextant系统； ❖ Stryke公司的Mantis系统； ❖国产威高公司的UPASS II系统等。
患者体位：
❖俯卧位，使用可透视床，软垫保护锁骨、胸壁及 髂棘。
透视定位：
❖ 首先利用正位和侧位透视辨别和定位正确的节段； 调整C 臂，确保位于目标节段的正确位置，确认 正位上目标节段的上终板的前后缘重叠成一条线， 上下终板保持平行，棘突位于椎弓根连线的中点。 用3根细克氏针定位目标节段的双侧椎弓根体表投 影位置，克氏针交叉点投影位置位于椎弓根体表 投影（“猫眼”或“泪滴”）外侧缘中点。
❖ B、强调经皮椎弓根螺钉置入必须在透视引导下完 成，标准正侧位检查准确定位螺钉置入点和监控 螺钉置入轨迹, 才能避免错误放置导致神经损伤， 置入螺钉后正位透视螺钉尾部绝对不能超过椎体 中线。
操作技术注意事项小结：
❖C、行单向经皮椎弓根螺钉固定时, 在冠状面和矢 状面上, 应保持2 枚螺钉的尾端在同一水平面上， 否则将导致钉棒置入的困难与错位。
扩张及丝攻：
❖ 先持针器夹持住导丝，边旋转边后退移除穿刺针，防止导 丝被针管带出。逐级置入扩张套筒保护软组织后，保留外 扩张套筒，开口后置入丝攻进行攻丝，注意查看丝攻上的 深度和导丝上的垂直标记，以避免不经意的过度拧入和旋 转，丝攻上的深度标记，可以用来确定螺钉长度，移除攻 丝，操作过程持针器固定导丝防止导丝滑出或随攻丝深入 穿破椎体前壁。建议透视以监控丝攻进入的深度，并确保 导丝没有不经意前移，使用球探，沿导丝周围探测椎弓根 是否完整。（不要攻丝至导丝尖端，因为骨质会挤入丝攻 远端孔内，导致导丝无法把持骨质后松脱。导丝可能会和 丝攻一起不经意移位。使用时注意不要折弯或扭曲导丝， 个人习惯使用比螺钉直径细0.5厘米的丝攻）。
椎弓根钉置入技术PPT课件
8
•在 腰 段 拧 入 椎 弓 根 钉 要 宁 上 勿 下 、 宁 外 勿 内 椎弓根内侧与脊髓相邻，二者借脊髓被膜及脑脊 液相隔，其间距为0.2~0.3cm 。在腰段，神经根 恰在椎弓根下面，是钻孔最易损伤部位，椎弓根 的上方及外侧无重要结构，较为安全。
9
椎弓根钉置入3个基本步骤
首先是定位，其次是进钉的方向（定向）， 包括矢状位和水平位方向。最后是对椎弓根钉 植入深度有一定要求。椎弓根钉不同于一般骨 螺钉，基于椎弓根的解剖特性，植入螺钉必须 位于三维空间中惟一的正确通道上，即按照正 确的矢状面角及水平面角，沿着椎弓根的长轴 穿过椎弓根这一狭小的骨性管道。正是这个惟 一性导致了手术的操作难度。
14
• 人字嵴法椎弓根钉进钉注意事项 临床应用 中在显露人字嵴内凹内脂肪组织时常可遇到出 血，这就是位于其内的腰血管后内侧支破裂所 致，此血管由横突间肌与峡部之间的间隙中穿 出，此时用长尖镊挟住电凝即可达到止血目的。 由于此处血管距腰神经较近，只有1cm左右， 所以应将血管束提起电凝而不应把镊子尖深入 横突间肌内，以免灼伤神经引起并发症。
3
4
三柱概念的意义
• Denis三柱理论的提出，推动了对脊柱骨折稳 定性的深刻认识，其对机械性和神经性不稳定 的论述提示在关注伤后骨折情况的同时，也不 能忽略晚期可能出现的并发症，对脊柱骨折的 治疗具有重要的指导意义。
5
椎弓根的应用解剖
• 腰神经根仅占腰椎间孔的前上1/3 椎弓根起自 椎体两侧的后上端，向后突出构成椎管的侧壁， 椎弓根的上下缘称为椎弓根上下切迹，与相邻 上下椎弓根切迹相连形成椎间孔，孔内有脊神 经及血管通过。椎间孔内有脂肪较少且混有纤 维组织，颈段几乎全是纤维组织，脂肪很少。
19
将Ｌ5下关节突的下部分凿掉，并剥离肌肉，显 露骶外侧沟，以确定骶骨翼的部位，将骶骨双 侧关节突看做是一个表盘，左侧在７点，右侧 在５点处进针，进针方向向内侧倾斜１0°－ １5°，向头端斜30°左右，这样既可以使螺 钉进入骶骨侧块，又不致钉尾过度倾斜而导致 安放钢板困难。
•在 腰 段 拧 入 椎 弓 根 钉 要 宁 上 勿 下 、 宁 外 勿 内 椎弓根内侧与脊髓相邻，二者借脊髓被膜及脑脊 液相隔，其间距为0.2~0.3cm 。在腰段，神经根 恰在椎弓根下面，是钻孔最易损伤部位，椎弓根 的上方及外侧无重要结构，较为安全。
9
椎弓根钉置入3个基本步骤
首先是定位，其次是进钉的方向（定向）， 包括矢状位和水平位方向。最后是对椎弓根钉 植入深度有一定要求。椎弓根钉不同于一般骨 螺钉，基于椎弓根的解剖特性，植入螺钉必须 位于三维空间中惟一的正确通道上，即按照正 确的矢状面角及水平面角，沿着椎弓根的长轴 穿过椎弓根这一狭小的骨性管道。正是这个惟 一性导致了手术的操作难度。
14
• 人字嵴法椎弓根钉进钉注意事项 临床应用 中在显露人字嵴内凹内脂肪组织时常可遇到出 血，这就是位于其内的腰血管后内侧支破裂所 致，此血管由横突间肌与峡部之间的间隙中穿 出，此时用长尖镊挟住电凝即可达到止血目的。 由于此处血管距腰神经较近，只有1cm左右， 所以应将血管束提起电凝而不应把镊子尖深入 横突间肌内，以免灼伤神经引起并发症。
3
4
三柱概念的意义
• Denis三柱理论的提出，推动了对脊柱骨折稳 定性的深刻认识，其对机械性和神经性不稳定 的论述提示在关注伤后骨折情况的同时，也不 能忽略晚期可能出现的并发症，对脊柱骨折的 治疗具有重要的指导意义。
5
椎弓根的应用解剖
• 腰神经根仅占腰椎间孔的前上1/3 椎弓根起自 椎体两侧的后上端，向后突出构成椎管的侧壁， 椎弓根的上下缘称为椎弓根上下切迹，与相邻 上下椎弓根切迹相连形成椎间孔，孔内有脊神 经及血管通过。椎间孔内有脂肪较少且混有纤 维组织，颈段几乎全是纤维组织，脂肪很少。
19
将Ｌ5下关节突的下部分凿掉，并剥离肌肉，显 露骶外侧沟，以确定骶骨翼的部位，将骶骨双 侧关节突看做是一个表盘，左侧在７点，右侧 在５点处进针，进针方向向内侧倾斜１0°－ １5°，向头端斜30°左右，这样既可以使螺 钉进入骶骨侧块，又不致钉尾过度倾斜而导致 安放钢板困难。
颈、胸、腰椎椎弓根钉置钉技巧，必备高清图解（全）！

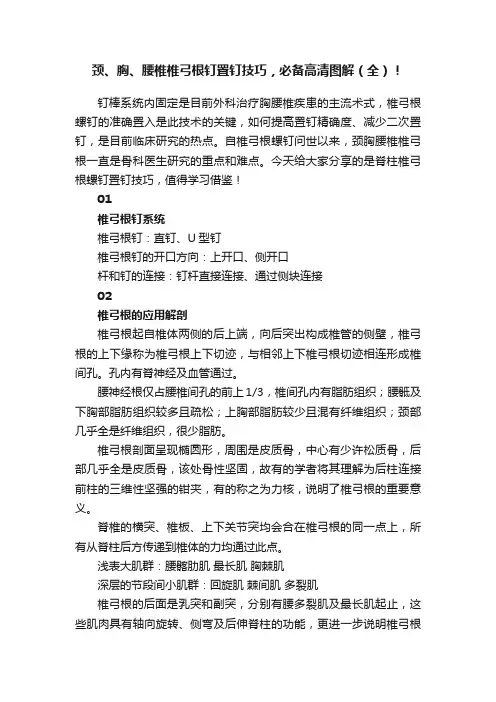

颈、胸、腰椎椎弓根钉置钉技巧，必备高清图解（全）！钉棒系统内固定是目前外科治疗胸腰椎疾患的主流术式，椎弓根螺钉的准确置入是此技术的关键，如何提高置钉精确度、减少二次置钉，是目前临床研究的热点。
自椎弓根螺钉问世以来，颈胸腰椎椎弓根一直是骨科医生研究的重点和难点。
今天给大家分享的是脊柱椎弓根螺钉置钉技巧，值得学习借鉴！01椎弓根钉系统椎弓根钉：直钉、U型钉椎弓根钉的开口方向：上开口、侧开口杆和钉的连接：钉杆直接连接、通过侧块连接02椎弓根的应用解剖椎弓根起自椎体两侧的后上端，向后突出构成椎管的侧壁，椎弓根的上下缘称为椎弓根上下切迹，与相邻上下椎弓根切迹相连形成椎间孔。
孔内有脊神经及血管通过。
腰神经根仅占腰椎间孔的前上1/3，椎间孔内有脂肪组织；腰骶及下胸部脂肪组织较多且疏松；上胸部脂肪较少且混有纤维组织；颈部几乎全是纤维组织，很少脂肪。
椎弓根剖面呈现椭圆形，周围是皮质骨，中心有少许松质骨，后部几乎全是皮质骨，该处骨性坚固，故有的学者将其理解为后柱连接前柱的三维性坚强的钳夹，有的称之为力核，说明了椎弓根的重要意义。
脊椎的横突、椎板、上下关节突均会合在椎弓根的同一点上，所有从脊柱后方传递到椎体的力均通过此点。
浅表大肌群：腰髂肋肌最长肌胸棘肌深层的节段间小肌群：回旋肌棘间肌多裂肌椎弓根的后面是乳突和副突，分别有腰多裂肌及最长肌起止，这些肌肉具有轴向旋转、侧弯及后伸脊柱的功能，更进一步说明椎弓根具有传递力到前方椎体上的功能，并能控制一定方向的运动。
多裂肌：起于骶骨背侧面、腰椎乳突、胸椎横突及颈椎关节突，斜向上走形止于棘突，是躯干肌中的重要肌群，对脊柱稳定性尤其是动态稳定性起关键作用。
通过椎弓根将螺钉拧入椎体，能够控制脊柱整个“三柱”的复合结构，达到较好的三维固定。
椎弓根内侧与脊髓相邻，而且借助脊髓被膜与脑脊液相隔，间距为0.2~0.3cm。
在腰段，神经根在椎弓根下面，是钻孔最容易损伤的部位，椎弓根的上方及外侧无重要结构，较为安全。
