工业内窥镜用于焊缝检测的应用案例以及选型方案

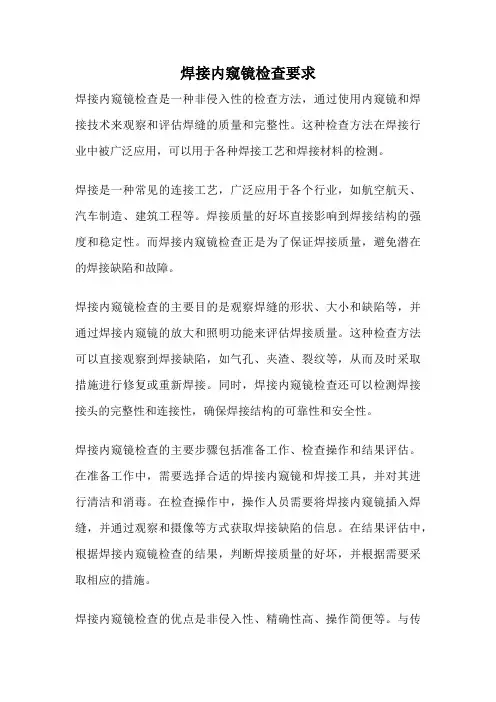

焊接内窥镜检查要求焊接内窥镜检查是一种非侵入性的检查方法，通过使用内窥镜和焊接技术来观察和评估焊缝的质量和完整性。

这种检查方法在焊接行业中被广泛应用，可以用于各种焊接工艺和焊接材料的检测。

焊接是一种常见的连接工艺，广泛应用于各个行业，如航空航天、汽车制造、建筑工程等。

焊接质量的好坏直接影响到焊接结构的强度和稳定性。

而焊接内窥镜检查正是为了保证焊接质量，避免潜在的焊接缺陷和故障。

焊接内窥镜检查的主要目的是观察焊缝的形状、大小和缺陷等，并通过焊接内窥镜的放大和照明功能来评估焊接质量。

这种检查方法可以直接观察到焊接缺陷，如气孔、夹渣、裂纹等，从而及时采取措施进行修复或重新焊接。

同时，焊接内窥镜检查还可以检测焊接接头的完整性和连接性，确保焊接结构的可靠性和安全性。

焊接内窥镜检查的主要步骤包括准备工作、检查操作和结果评估。

在准备工作中，需要选择合适的焊接内窥镜和焊接工具，并对其进行清洁和消毒。

在检查操作中，操作人员需要将焊接内窥镜插入焊缝，并通过观察和摄像等方式获取焊接缺陷的信息。

在结果评估中，根据焊接内窥镜检查的结果，判断焊接质量的好坏，并根据需要采取相应的措施。

焊接内窥镜检查的优点是非侵入性、精确性高、操作简便等。

与传统的焊接检测方法相比，焊接内窥镜检查可以直接观察到焊接缺陷，避免了拆卸和破坏焊接结构的情况发生，同时还可以实时记录和保存检查结果，方便后续的分析和评估。

然而，焊接内窥镜检查也存在一些限制和注意事项。

首先，在进行焊接内窥镜检查时，需要选择合适的焊接内窥镜和焊接工具，以确保检查的准确性和可靠性。

其次，操作人员需要具备一定的焊接知识和经验，以正确操作和评估焊接内窥镜检查的结果。

此外，还需要注意保护检查设备和人员的安全，避免受到辐射和化学物质的伤害。

焊接内窥镜检查是一种重要的焊接质量控制方法，可以帮助焊接工程师和质检人员及时发现和修复焊接缺陷，确保焊接结构的安全性和可靠性。

通过合理的操作和评估，焊接内窥镜检查可以提高焊接质量，减少焊接缺陷，提高焊接结构的使用寿命和性能。

工业内窥镜技术要求一.配置要求：1.镜头部分：包含4个镜头1.1 旋转360°调焦镜头直径50-55mm 1个1.2广角直视电动调焦镜头直径25-30mm 1个1.3直视镜头镜头直径6-8mm（镜头和检测线一体）1套1.4钨丝编网耐磨勾头镜直径4.5-6mm 1个2.主机便携控制和显示一体机1个3.检测线3.1手持式GFRP硬质伸缩线盘1个3.2硬质柔性检测线25米，线的直径为4.5毫米1根4打捞工具35mm直径的磁铁打捞工具，15米打捞伸缩线和伸缩线盘1套二.技术特点：（1）重量轻、防尘、便携式，方便高空和生产现场作业；（2）中文菜单操作提示；（3）适用于现场检验，现场粉尘环境适应性好；（4）检测线和打捞线通用，可互为备用。

三、技术要求1、主机：不低于8英寸高亮彩色显示器，显示器分辨率不低于1280X800。

便携式控制器，操作简单，支持中英文模式。

轻触式按键进行调光、调焦、旋转和翻转控制。

高性能锂电，满电下电池续航持续工作不低于5小时。

主机可进行一体拍照、录像、回放浏览功能；实时图像放大缩小功能；拍照图片文字标注功能。

可显示记录时间和日期以及电池电量等。

录制拍照的电子文件可存储于本地TF卡中，存储容量不低于16G，最大支持32G。

一机多用，可快速更换所带所有类型镜头。

2.镜头2.1旋转360°调焦镜头：电动旋转，径向不小于200°翻转、轴向360°无限旋转，可电动调焦并且被观察目标清晰可见，具备微距可变焦段技术，使镜头在微距接触或无限远的条件下，通过精准调焦得到最佳视频效果。

前端有不低于25颗高亮度LED灯照明，亮度可调，IP68防水标准，可防不低于10米水深，配有镜头保护罩。

2.2广角直视电动调焦镜头：视场角不小于160°，可电动调焦，IP68防水标准，可防不低于10米水深；自带环境光,保证黑暗环境图像清晰。

2.3直视镜头：视场角不小于90°，后端带可弯曲弹簧,便于拐弯,附带25mGFRP检测线。

XLGO6160工业视频内窥镜操作规程1、目的本规范规定了，在实际检测工作中，使用XLGO6160工业视频内窥镜应遵循原则和注意事项。

保障操作人员的人身安全，保证被用仪器的设备安全。

2、适用范围本规范适用于GE公司的XLGO6160型工业内窥镜的日常使用和维护，规定了仪器领用要求；并对仪器的图像保存和测量处理功能进行简介说明，若需对仪器的全面功能进行了解，请查阅《XLGO6160工业内窥镜的中文手册》。

3、仪器的界面及按键说明3.1、仪器界面（见图1）3.1.1、LCD显示屏；3.1.2、USB2.0接口；3.1.3、内置2.5mm麦克风/耳机插孔；3.1.4、VGA输出；3.1.5、控制面板；3.1.6、2小时锂电池；3.1.7、电池锁紧螺钉；3.1.8、电池充电指示灯；3.1.9、AC适配器输入；3.1.10、USB1 保护罩；3.1.11、探头插入管绑带；3.1.12探头插入管。

3.2、控制面板（见图2）图1图23.2.1左边软键激活LCD上显示的屏幕命令。

这个键最频繁的被用于返回一个屏幕。

3.2.2电源/退出打开/关闭系统电源。

也用于退出菜单，返回到活动/冻结的视频和禁用图像控制特征。

3.2.3控制杆控制导向。

按下可激活活动主菜单、调用图像菜单和冻结菜单。

向左/向右/向上/向下推控制杆，可以操作菜单和子菜单。

3.2.4导向锁定在松开操纵杆后，按下并松开导向锁定键，将保持弯颈锁定在当前位置。

激活后，一个锁定的图像将出现在LCD屏幕上。

再次按下并松开，可以解除导向锁定。

解除导向锁定后，锁形标记将从LCD消失。

按住导向锁定键，可启动复位功能，使弯颈变直。

激活后，一个闪烁的复位图标将出现在LCD屏幕上。

当完成升值后，这个图标将消失。

3.2.5冻结/回车冻结屏幕上的图像。

也可以当作回车键用来选定选项。

3.2.6右边软键激活系统LCD上列出的屏幕命令。

该键最频繁用于选择活动的菜单选项。

4、检测前，仪器的准备插入管位置图34.1、取出仪器XLGO6160型工业内窥镜，主机与镜头线一体，无法分拆。

工业内窥镜技术规格书1. 设备名称: 工业内窥镜2. 设备类型: 可附着于机器或设备上进行观察和检测的光学仪器3. 视觉系统:- 成像传感器: 高清晰度CCD或CMOS传感器- 像素数: 通常为100万像素以上，以提供清晰的图像细节 - 成像分辨率: 通常为1920x1080p或更高，以提供高质量的图像- 实时成像: 能够以稳定的帧率进行实时图像观察- 数字图像处理: 具备图像锐化、对比度调节等基本图像处理功能4. 光源系统:- 照明源类型: 通常使用LED光源，具有较长的寿命和稳定的亮度- 调光功能: 能够通过控制器进行光源的亮度调节- 光源类型: 通常包括冷光源和暖光源，以适应不同场景的需求5. 镜头系统:- 镜头类型: 通常为可调焦距和变焦比的光学镜头- 焦距范围: 能够提供从微距到远距离观察的焦距范围- 视野角度: 提供广角到望远镜等不同视野角度的选择- 镜头材质: 使用高质量的光学镜头材料，以提供清晰的图像6. 显示器:- 显示屏尺寸: 通常为7寸或以上，以提供清晰的图像显示 - 分辨率: 通常为1024x600p或更高，以显示高质量图像- 显示器类型: 通常为液晶显示器，具备高亮度和高对比度7. 控制器:- 控制方式: 通常为按钮式或触摸屏式控制器，以提供方便的操作方式- 功能设置: 提供图像调节、录像、拍照等不同功能设置选项 - 数据存储: 具备存储器卡插槽或内置存储器，以存储图像和视频数据8. 电源系统:- 电源类型: 通常为可充电电池或交流电源，以提供稳定的供电- 工作时间: 电池工作时间应能满足长时间使用的需求9. 其他功能:- 视频输出: 能够通过接口提供视频输出，以连接到外部显示设备- 数据传输: 具备USB接口或无线传输功能，以方便数据传输和共享- 防尘防水: 具备防尘、防水等保护措施，以适应工业环境的需求- 操作温度范围: 能够在一定的温度范围内正常工作，以适应各种工作环境- 设备重量: 设备重量应适中，以方便携带和操作10. 认证和标准: 符合国家相关认证和标准的要求，如CE认证、ISO9001等。

上海欧加华医疗仪器有限公司-------中国内窥镜专业制造商涡轮发动机机器零件基础结构主要特性-清晰、高分辨率影像清晰再现影像。

鲜明的影像能够减轻眼睛负担。

-焦距调节结构操作简便的焦距调节。

-精确的影像再现明显改善了影像边缘的扭曲与变形。

-经久耐用不锈钢插入管道适用温度在-20℃～150℃之间，可承受1.7个大气压力。

（微型硬性内窥镜和细小直径硬性内窥镜除外）人体工程学的控制部分手感舒适。

-多样化多种直径、作业长度、视野角度和视野范围。

- TV监控可通过TV监视器上鲜明的影像对生产线进行有效监控。

主要特性只需稍稍插入，就能进行比较理想的正面观测。

配接TV摄像机还可以传送清晰的影像。

用于检测以下区域：-狭窄直径的孔洞和管道的内部-铸件和液压件及珩磨加工孔的内部-1 mm直径或更大直径洞孔的侧壁-航空发动机、空心墙或建筑物、机械、结构等的内各种抓取工具各种抓取工具设计可以单独完成或组合完成各种异物抓取的工作上海欧加华公司是中国内窥镜专业制造商，拥有着12年的内窥镜制造经验，广泛应用于世界各地的医疗、建筑、工业等领域。

利用OJH内窥镜技术，人们不仅能够便捷，准确地观察各种隐蔽部位，而且不会扰动或损坏其外部结构。

庞大OJH内窥镜家族正日益彰显无穷潜力。

其成员包括：视频内窥镜，纤维内窥镜，电子内窥镜，硬管镜以及各种辅助设备，旨在满足您的特定需要。

做为中国医学内窥镜领域的领先者，凭借数年类累积的宝贵经验并籍此在光学，电子技术及精确度方面达到的精湛技能，确保了这些内窥镜无一不展露不卓越的观察能力。

如果再考虑到使用的便捷性和耐用性，先显然，OJH工业内窥镜堪称质量控制与维护，自动检查，研发等方面的理想选择，可以帮助您提高工作效率，强化安全性和可靠性。

PG-30型工业内窥镜PG-30型工业内窥镜可以说是无损检测的一个分支，也可以说是专门的一个检测技术。

由于它的特殊传光、传象原理设计，可以方便的观看到档板后、管道内、发动机内部或者其他无法直接看到的部位，免去了昂贵的毁坏或拆卸工作，极大的节约了成本，提高了工作效率，获得最大的生产利润。

焊缝检查标准一、总体要求采用这些程序的手动TIG焊接工和自动TIG轨道焊工，将用实际工作材料作焊接试样测试以确认合格。

这些焊接试样和自动焊接试样进行同样的独立检验。

二、材料所有管道和配件须完全焊透。

采用的焊接电极为2%涂钍平头钨焊电极。

焊接电极如有污染须更换。

焊接管道内部保护氩气的最低纯度为99.99%。

焊接过程中必须要通入纯度至少为99.99%氩气进行保护，以防止焊接的内表面被氧化。

在开始焊接前，吹走焊接区域的所有氧气。

三、焊接准备1.焊接预制必须在专用的洁净场所进行，不得与非不锈钢材料接触。

2.焊接接头两端面的清洁，园整和平直是重要的。

3.金属加工方法应确保焊接端表面光滑，无划痕或其它有害的不规则形状。

4.建议采用G+F或同类设备来处理切割和最终处理。

5.切割必须平直和不会造成管件变形或损坏。

砂轮切割的管件端面必须清洁以除去磨屑。

6.切割后焊接前管端清洁方法如下：用半圆锉刀延管道内孔和外圆去掉切割后的毛刺，用砂皮纸光整切割面。

用抹布去处碎屑。

7.碳钢切割工具在任何情况下都不得使用。

8.用于焊接端面的处理、装配和安装工具，在使用前须检查是否是没有生锈的认可合金钢，清洁无油脂，和无其它污染残留物。

9.不得使用硫基切割油，除非在焊接前管件的内外表面都被彻底清除所有残留油渍。

10.需与焊接检查员一起设定焊接设备。

11.此焊接检查员将检查所有设置是否符合主程序。

他将签署焊接日志和注明日期。

12.每天的开始时，每个操作人员要对手工焊和自动焊分别作焊接测试。

这些焊样将编号，并呈交给焊接检查员。

每台自动焊接机以及当天焊接的每种直径，每种厚度的管道都要进行测试。

13.开始和结束时的日常焊样要分别提供两个。

四、预热温度在焊接材料的温度不得低于10ºC。

不需要预热。

五、供电电流应与注明在相应的焊接表相符并且稳定。

六、焊接程序( 手动和自动)焊接工艺，如焊接次序，焊接程序设置，焊极位置等，都将与相应的焊接表相符(一份是自动焊用表，一份为手动焊用表)。

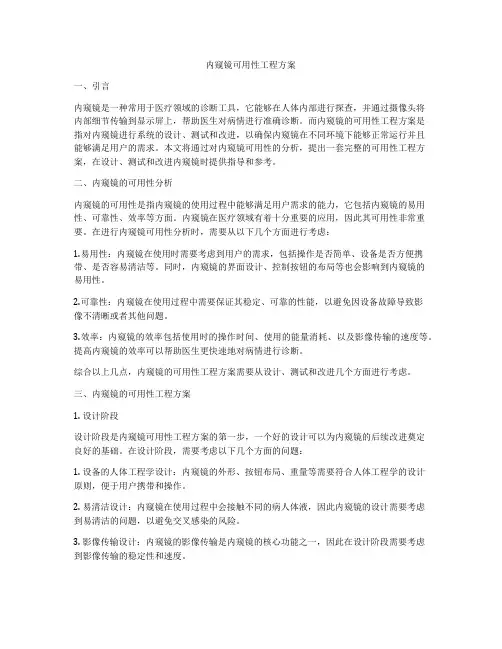

内窥镜可用性工程方案一、引言内窥镜是一种常用于医疗领域的诊断工具，它能够在人体内部进行探查，并通过摄像头将内部细节传输到显示屏上，帮助医生对病情进行准确诊断。

而内窥镜的可用性工程方案是指对内窥镜进行系统的设计、测试和改进，以确保内窥镜在不同环境下能够正常运行并且能够满足用户的需求。

本文将通过对内窥镜可用性的分析，提出一套完整的可用性工程方案，在设计、测试和改进内窥镜时提供指导和参考。

二、内窥镜的可用性分析内窥镜的可用性是指内窥镜的使用过程中能够满足用户需求的能力，它包括内窥镜的易用性、可靠性、效率等方面。

内窥镜在医疗领域有着十分重要的应用，因此其可用性非常重要。

在进行内窥镜可用性分析时，需要从以下几个方面进行考虑：1.易用性：内窥镜在使用时需要考虑到用户的需求，包括操作是否简单、设备是否方便携带、是否容易清洁等。

同时，内窥镜的界面设计、控制按钮的布局等也会影响到内窥镜的易用性。

2.可靠性：内窥镜在使用过程中需要保证其稳定、可靠的性能，以避免因设备故障导致影像不清晰或者其他问题。

3.效率：内窥镜的效率包括使用时的操作时间、使用的能量消耗、以及影像传输的速度等。

提高内窥镜的效率可以帮助医生更快速地对病情进行诊断。

综合以上几点，内窥镜的可用性工程方案需要从设计、测试和改进几个方面进行考虑。

三、内窥镜的可用性工程方案1. 设计阶段设计阶段是内窥镜可用性工程方案的第一步，一个好的设计可以为内窥镜的后续改进奠定良好的基础。

在设计阶段，需要考虑以下几个方面的问题：1. 设备的人体工程学设计：内窥镜的外形、按钮布局、重量等需要符合人体工程学的设计原则，便于用户携带和操作。

2. 易清洁设计：内窥镜在使用过程中会接触不同的病人体液，因此内窥镜的设计需要考虑到易清洁的问题，以避免交叉感染的风险。

3. 影像传输设计：内窥镜的影像传输是内窥镜的核心功能之一，因此在设计阶段需要考虑到影像传输的稳定性和速度。

4. 可维护性设计：内窥镜在使用过程中可能会出现故障，因此内窥镜的设计需要考虑到维护的问题，以方便用户进行维护和维修。

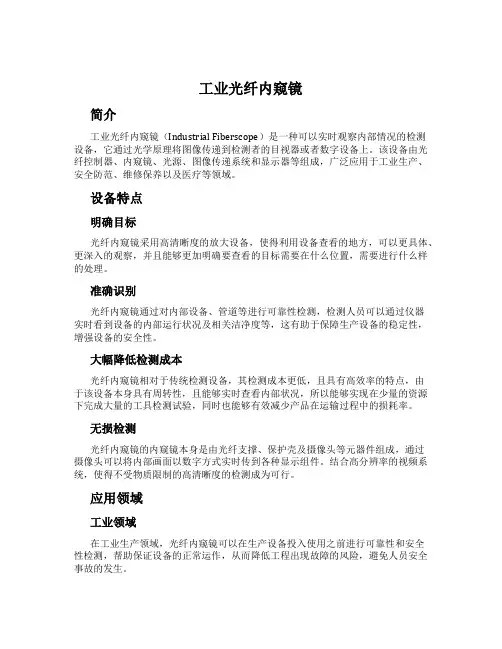

工业光纤内窥镜简介工业光纤内窥镜（Industrial Fiberscope）是一种可以实时观察内部情况的检测设备，它通过光学原理将图像传递到检测者的目视器或者数字设备上。

该设备由光纤控制器、内窥镜、光源、图像传递系统和显示器等组成，广泛应用于工业生产、安全防范、维修保养以及医疗等领域。

设备特点明确目标光纤内窥镜采用高清晰度的放大设备，使得利用设备查看的地方，可以更具体、更深入的观察，并且能够更加明确要查看的目标需要在什么位置，需要进行什么样的处理。

准确识别光纤内窥镜通过对内部设备、管道等进行可靠性检测，检测人员可以通过仪器实时看到设备的内部运行状况及相关洁净度等，这有助于保障生产设备的稳定性，增强设备的安全性。

大幅降低检测成本光纤内窥镜相对于传统检测设备，其检测成本更低，且具有高效率的特点，由于该设备本身具有周转性，且能够实时查看内部状况，所以能够实现在少量的资源下完成大量的工具检测试验，同时也能够有效减少产品在运输过程中的损耗率。

无损检测光纤内窥镜的内窥镜本身是由光纤支撑、保护壳及摄像头等元器件组成，通过摄像头可以将内部画面以数字方式实时传到各种显示组件。

结合高分辨率的视频系统，使得不受物质限制的高清晰度的检测成为可行。

应用领域工业领域在工业生产领域，光纤内窥镜可以在生产设备投入使用之前进行可靠性和安全性检测，帮助保证设备的正常运作，从而降低工程出现故障的风险，避免人员安全事故的发生。

安防领域车站、机场、大型体育馆、重要政府机关等安全重点地区，通过光纤内窥镜设备进行地下管道、水利设备、防火防盗系统的监测，是安全专家及相关管理部门必须重视的安保方案。

医疗领域光纤内窥镜同样可以应用在医疗领域，作为诊断工具应用于口腔、肠道、膀胱等内部器官的检测，不仅可以大大缩短病人的诊疗时间，同时也可以减少接受检查的病人的疼痛感。

总结工业光纤内窥镜具有明确目标、准确识别、大幅降低检测成本、无损检测等特点，广泛应用于工业生产、安全防范、维修保养以及医疗等领域。

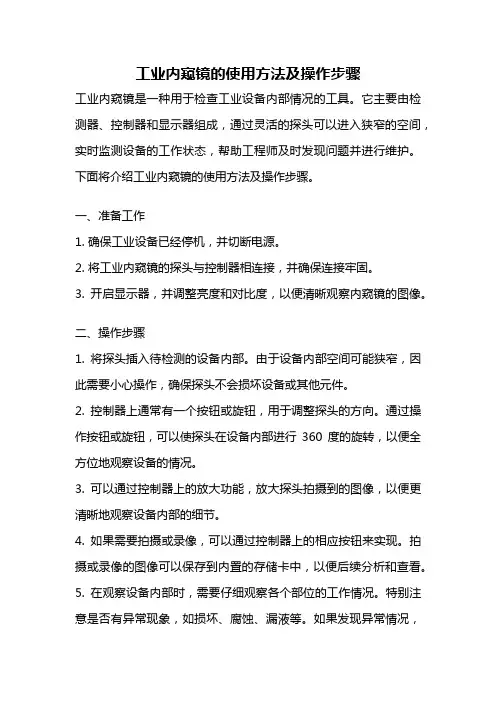

工业内窥镜的使用方法及操作步骤工业内窥镜是一种用于检查工业设备内部情况的工具。

它主要由检测器、控制器和显示器组成，通过灵活的探头可以进入狭窄的空间，实时监测设备的工作状态，帮助工程师及时发现问题并进行维护。

下面将介绍工业内窥镜的使用方法及操作步骤。

一、准备工作1. 确保工业设备已经停机，并切断电源。

2. 将工业内窥镜的探头与控制器相连接，并确保连接牢固。

3. 开启显示器，并调整亮度和对比度，以便清晰观察内窥镜的图像。

二、操作步骤1. 将探头插入待检测的设备内部。

由于设备内部空间可能狭窄，因此需要小心操作，确保探头不会损坏设备或其他元件。

2. 控制器上通常有一个按钮或旋钮，用于调整探头的方向。

通过操作按钮或旋钮，可以使探头在设备内部进行360度的旋转，以便全方位地观察设备的情况。

3. 可以通过控制器上的放大功能，放大探头拍摄到的图像，以便更清晰地观察设备内部的细节。

4. 如果需要拍摄或录像，可以通过控制器上的相应按钮来实现。

拍摄或录像的图像可以保存到内置的存储卡中，以便后续分析和查看。

5. 在观察设备内部时，需要仔细观察各个部位的工作情况。

特别注意是否有异常现象，如损坏、腐蚀、漏液等。

如果发现异常情况，应及时记录并进行维护。

6. 在观察完毕后，将探头缓慢地取出设备，并确保没有损坏设备内部的任何部件。

7. 关闭显示器和控制器，并将工业内窥镜放置在干燥且安全的地方，以便下次使用。

工业内窥镜的使用方法及操作步骤如上所述，通过灵活的探头和实时监测功能，它可以帮助工程师及时检测和维护工业设备，保证设备的正常运行。

在使用过程中，需要注意安全操作，避免探头损坏设备或其他元件。

同时，要仔细观察设备内部的工作情况，及时记录异常现象并进行维护。

只有正确使用工业内窥镜，才能更好地保护工业设备，并确保生产工作的顺利进行。

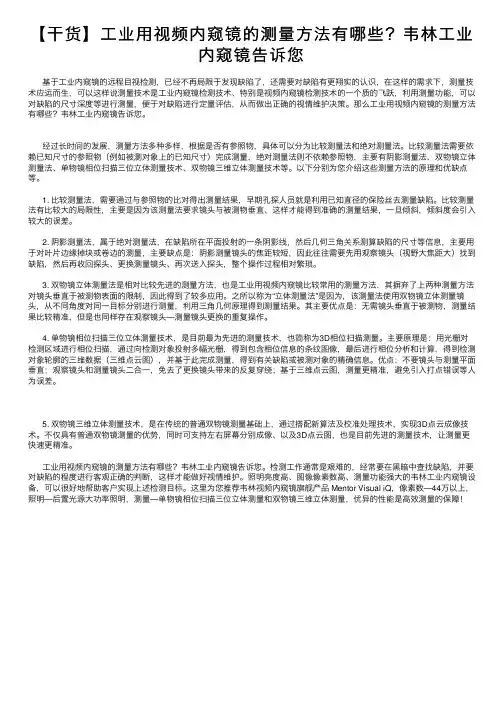

【⼲货】⼯业⽤视频内窥镜的测量⽅法有哪些？韦林⼯业内窥镜告诉您基于⼯业内窥镜的远程⽬视检测，已经不再局限于发现缺陷了，还需要对缺陷有更翔实的认识，在这样的需求下，测量技术应运⽽⽣，可以这样说测量技术是⼯业内窥镜检测技术、特别是视频内窥镜检测技术的⼀个质的飞跃，利⽤测量功能，可以对缺陷的尺⼨深度等进⾏测量，便于对缺陷进⾏定量评估，从⽽做出正确的视情维护决策。

那么⼯业⽤视频内窥镜的测量⽅法有哪些？韦林⼯业内窥镜告诉您。

经过长时间的发展，测量⽅法多种多样，根据是否有参照物，具体可以分为⽐较测量法和绝对测量法。

⽐较测量法需要依赖已知尺⼨的参照物（例如被测对象上的已知尺⼨）完成测量，绝对测量法则不依赖参照物，主要有阴影测量法、双物镜⽴体测量法、单物镜相位扫描三位⽴体测量技术、双物镜三维⽴体测量技术等。

以下分别为您介绍这些测量⽅法的原理和优缺点等。

1. ⽐较测量法，需要通过与参照物的⽐对得出测量结果，早期孔探⼈员就是利⽤已知直径的保险丝去测量缺陷。

⽐较测量法有⽐较⼤的局限性，主要是因为该测量法要求镜头与被测物垂直、这样才能得到准确的测量结果，⼀旦倾斜，倾斜度会引⼊较⼤的误差。

2. 阴影测量法，属于绝对测量法，在缺陷所在平⾯投射的⼀条阴影线，然后⼏何三⾓关系测算缺陷的尺⼨等信息，主要⽤于对叶⽚边缘掉块或卷边的测量，主要缺点是：阴影测量镜头的焦距较短，因此往往需要先⽤观察镜头（视野⼤焦距⼤）找到缺陷，然后再收回探头、更换测量镜头、再次送⼊探头，整个操作过程相对繁琐。

3. 双物镜⽴体测量法是相对⽐较先进的测量⽅法，也是⼯业⽤视频内窥镜⽐较常⽤的测量⽅法，其摒弃了上两种测量⽅法对镜头垂直于被测物表⾯的限制，因此得到了较多应⽤。

之所以称为“⽴体测量法”是因为，该测量法使⽤双物镜⽴体测量镜头，从不同⾓度对同⼀⽬标分别进⾏测量，利⽤三⾓⼏何原理得到测量结果。

其主要优点是：⽆需镜头垂直于被测物，测量结果⽐较精准，但是也同样存在观察镜头—测量镜头更换的重复操作。

内窥镜供货方案一、方案背景近年来，随着医疗技术的不断发展和人们健康意识的提高，内窥镜在诊断和治疗方面的应用越来越广泛。

为适应市场需求，我公司制定了一份全面的内窥镜供货方案，旨在提供高质量的内窥镜产品，满足不同医疗机构的需求。

二、供货内容根据市场需求和客户反馈，我公司将提供以下几类内窥镜产品：1.消化道内窥镜：包括胃镜、结肠镜等。

我公司将提供可视清晰、操作方便的消化道内窥镜，帮助医生准确诊断和治疗消化系统疾病。

2.呼吸道内窥镜：包括支气管镜、纤维支气管镜等。

我公司将提供高分辨率、灵活性强的呼吸道内窥镜，帮助医生发现和治疗呼吸道疾病。

3.泌尿道内窥镜：包括膀胱镜、输尿管镜等。

我公司将提供高画质、可灵活控制的泌尿道内窥镜，帮助医生准确诊断和治疗泌尿系统疾病。

4.妇科内窥镜：包括宫腔镜、腹腔镜等。

我公司将提供高清晰度、可靠性强的妇科内窥镜产品，协助医生进行妇科疾病的检查和手术。

5.关节镜：包括膝关节镜、肩关节镜等。

我公司将提供高精度、操作简便的关节镜，帮助医生进行关节疾病的检查和治疗。

以上为我公司供货方案的主要内容，我们将根据客户需求，提供定制化的内窥镜产品。

三、规格和质量保证为确保供货的产品质量和可靠性，我公司将：1.采用先进的生产工艺和高质量的材料，制造出优良的内窥镜产品。

2.严把每道工序的质量关，确保每一台内窥镜都经过严格的测试和调试。

3.提供产品的详细规格和性能参数，以便客户进行选择和订购。

4.提供产品使用说明书和操作视频，帮助客户快速上手和正确使用内窥镜。

5.设立售后服务团队，及时解答客户的疑问和处理售后问题。

四、价格和交货期我公司将根据客户需求和订购数量，提供具有竞争力的价格。

同时，我们将尽快安排产品的生产和交货，确保客户的使用需求得到满足。

五、合作方式客户可以通过电话或邮件与我公司的销售团队联系，了解产品信息、咨询价格和订购数量。

我们将根据客户的需求提供相应的解决方案，并就合作细节进行商讨和确认。

内窥镜的环境试验方案引言：内窥镜是一种医疗设备，常用于检查和治疗人体内部器官的疾病。

为确保内窥镜的安全性和有效性，需要进行环境试验来评估其性能。

本文将针对内窥镜的环境试验方案进行探讨，以确保内窥镜的质量和可靠性。

一、试验目的内窥镜的环境试验旨在模拟实际使用条件下的各种环境因素，评估内窥镜在不同环境下的性能和稳定性。

试验目的包括但不限于：测试内窥镜的耐用性、可靠性和适用性，评估其在不同温度、湿度、压力等条件下的表现，以及对内窥镜材料的耐腐蚀性进行评估。

二、试验内容1. 温度试验：将内窥镜放置在不同温度下，包括低温、常温和高温环境，测试其在不同温度条件下的性能和稳定性。

2. 湿度试验：将内窥镜暴露在不同湿度环境下，包括高湿度和低湿度条件，评估其在湿度变化下的表现和稳定性。

3. 压力试验：将内窥镜放置在不同压力环境下，包括高压和低压条件，测试其在压力变化下的性能和稳定性。

4. 腐蚀试验：将内窥镜暴露在不同腐蚀介质中，评估其对腐蚀的抵抗能力，以保证内窥镜材料的耐久性和可靠性。

5. 振动试验：将内窥镜进行振动测试，模拟实际使用中的振动环境，评估其在振动条件下的性能和稳定性。

三、试验步骤1. 设定试验温度、湿度、压力和腐蚀介质等条件。

2. 将内窥镜放置在试验环境中，保持一定时间，以模拟实际使用条件。

3. 观察和记录内窥镜在不同环境下的性能表现，包括图像质量、操作灵活性和耐久性等指标。

4. 对试验结果进行统计和分析，评估内窥镜在不同环境下的适用性和稳定性。

5. 根据试验结果，对内窥镜的设计和制造进行优化，以提高其性能和可靠性。

四、试验结果分析根据试验结果分析，内窥镜在不同环境下的性能和稳定性可能存在差异。

例如，在高温环境下，内窥镜可能出现图像模糊或操作困难的情况；在高湿度环境下，内窥镜可能存在雾气或腐蚀等问题。

根据这些问题，可以针对性地优化内窥镜的设计和制造，以提高其适用性和可靠性。

结论：内窥镜的环境试验方案是确保其质量和可靠性的重要一环。

文件名称建设单位文件编号
施工图号项目名称施工单位页码/页数裂纹夹渣气孔其他缺陷项目专业监理工程师：
施工单位
检验员
施工单位负责人管线编号焊缝编号焊机型号规格焊接方式焊样编号执行标准：《工业金属管道工程施工规范》GB 50235-2010检测仪器：焊后外观质量/mm
备注：焊后外观质量其他缺陷包括：未焊满、咬边、电弧擦伤、焊瘤、未焊透。

施工人员
焊接打印记录编号焊接拍片
编号焊工证号
建设（监理）单位管道焊接内窥镜检查记录宜昌人福医药有限公司SCKT-OSD-SOP001-01宜昌人福出口基地纯水、压缩空气分配系统改造工
程四川科特空调净化有限责任公司
第 页/共 页
第 1 页，共 1 页。

F V E-01挠性视频工业内窥镜使用手册徐州豪立电子有限公司感谢您使用由徐州豪立电子有限公司生产的产品。

使用仪器前请仔细阅读本说明。

目 录1． 概述 2． 安装与使用 3． 技术指标 4． 仪器保养一、概述FVE －02挠性视频工业内窥镜可弥补目前电子镜、光纤镜的不足之处。

利用其挠性，可将镜体折成一定的形状，扩大窥镜的观察范围。
