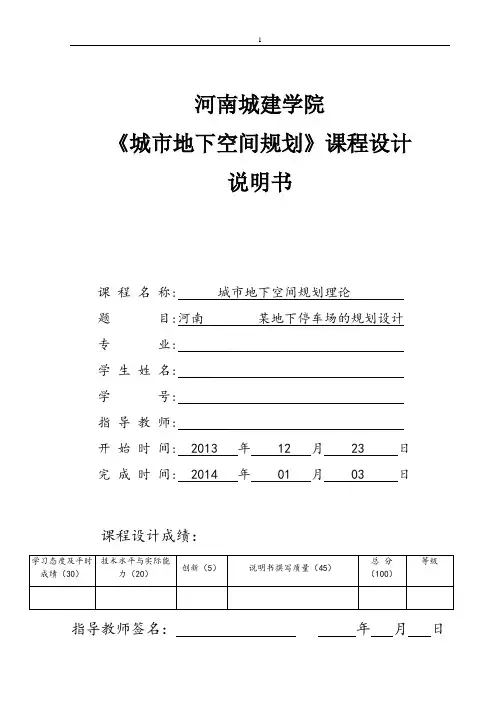

1河南城建学院《城市地下空间规划》课程设计说明书课程名称: 城市地下空间规划理论题目:河南某地下停车场的规划设计专业:学生姓名:学号:指导教师:开始时间: 2013 年 12 月23日完成时间: 2014 年 01 月03 日课程设计成绩：指导教师签名：年月日目录（仅供参考）参考文献 (17)一、地下停车场总图设计根据所分配的大致区域和具体方案参数情况特别是周围地面道路和建筑情况，设计地下停车场的总图设计，布置停车场的功能区划分。
1.1 总图设计时应考虑的因素如下：1）场地的建筑布置、形式、道路走向、行车密度及行车方向；2）是否有其它地下设施；3）周围环境状况；4）工程与水文地质情况； 5）要考虑地面出入口一侧有至少两辆车位置的候车长度；6）停车场应有明显的标志，并按规定设置标线；7）单建式停车场要考虑车库建成后面部分的规划。
1.2 功能区划分及面积说明根据设计提供的原始条件，对于附建式停车场，附建式停车场受地面建筑的平面柱网的限制，利用的是它的地下部分，其平面布置受地面建筑的影响。
总图设计功能区包括：出入口、停车区、管理区、辅助区等；⑴、出入口:进出车用的坡道、地面口部及口部防护等此次设计准备采用直线双车坡道，根据《汽车库建筑设计规范》（JGJ100-98 ）表4.1.7中规定，小型车坡度选用15%左右，高长比值约为1：6.67，并且采用由线缓坡道，坡道所占面积大约是170m2左右。
地面中部设置挡水段，同时搭建拱形雨篷。
⑵、停车区：停车间、行车通道、步行道等此次设计是在建筑物的地下一层设计停车场，因此辅助设施就占据很大的面积，停车区面积大约是1800m2。
⑶、管理区：门卫、高度、办公、防灾中心、卫生间、楼梯间等门卫、调度、办公、防灾中心在所提供的原始条件中找不到，可能设置在地面，卫生间所占的面积是30m2左右，楼梯二处。
（见附图）⑷、辅助区：风机房、送风机房、排风机房、低压配电室、防护用的设备间等据原始数据可知，风机房：54 m2，送风机房：55m2，排风机房：47.5 m2，低压配电室：43 m2。
1.3 总的形状、建筑面积说明此次设计的停车场的地面建筑的形状基本上是直角梯形，建筑方位台附图所示，停车场的建筑面积2841.1m2，坡道面积170m2，停车区面积1800m2左右，辅助区总面积800m2（包括行人通道）1.4 防火等级划分、通道数量要求及说明（防火规范）根据《汽车库、修车库、停车场设计防火规范》（GB50067-97）表3.0.1中的划分，此次设计的停车场属于第Ⅳ类防火。
耐火等级应为一级。
地下停车场应设置防火墙划分防火分区，每个防火分区的最大允许建筑面积为2000m2，根据原始条件可知，辅助区占据了约800m2左右的建筑面积，并且总的建筑面积为2841.4m2，因此辅助区的一部分墙体还要充当防火墙。
《汽车库、修车库、停车场设计防火规范》规定：⑴、每个防火分区内的人员安全出口不应少于两个，如果停车场属于第Ⅳ类防火，可设置一个。
⑵、电梯井、管道井、电缆井和楼梯间应分开设置，人员安全出口和汽车疏散出口也应分开设置。
⑶、疏散楼梯应设置为封闭楼梯，并且宽度不应小于1.1m。
⑷、停车场室内最远工作地点至楼梯间的距离不应超过4m。
⑸、汽车疏散走道的宽度不应小于4m，同时疏散出口不应少于两个，间距不应小于10m。
根据已确定的条件（见附图）：三个楼梯（宽度都大于1.1m）；室内最远工作点到楼梯间的距离都小于45m；一个平时出入口（宽度4.2m、紧急情况也可作为疏散口），这些都满足上述规定。
二、停车场主体平面设计2.1 确定设计的基本要求一般以停放一台车平均需要的建筑面积作为衡量柱网是否合格的综合指标，并同时满足以下基本要求：1.适应一定的车型的停车方式、通道布置，并具有一定的灵活性；2.保障一定的安全距离，避免遮挡和碰撞；3.尽量做到充分利用面积；4.施工方便，经济，合理；5.尽可能减少柱网尺寸，结构完整统一。
2.2 对各功能区面积进行估算停车区分为四个区，如附图所示：⑴、停车一区建筑面积：950 m2估计停放车辆数：10～25辆⑵、停车二区建筑面积：265m2估计停放车辆数：4～10辆⑶、停车三区建筑面积：220 m2估计停放车辆数：4～10辆⑷、停车四区建筑面积：308m2估计停放车辆数：4～10辆2.3 车位平面设计根据《汽车库建筑设计规范》（JGJ100-98）要求：⑴、此次选择小车型作为地下停车场的设计依据，根据表2表2 车型的参数可知:中型车的尺寸为（9.0×2.5×3.2）⑵、 2.此次选择垂直式（90°）停车角和后退停车前进出车停驶方式，此次选择垂直式（90°）停车角和后退停车前进出车停驶方式。
⑶、根据表4.1.5知:通车道的最小宽度W d为9.0m，垂直通道方向的最小停车宽度We为9.4m，平行通车道方向的最小停车位宽度L t为3.5m，2)()()(R cot )()()(]cot )[(sin R 212222e 22e 2nb l r r b r d l R e b r bc c b r S R e L L e b r Z W r rd +--=+++=++=+-++-++=-++-+=ααα式中 α=90° W d ——通车道宽度 S ——出入口处与邻车的安全距离(取300mm) Z ——行驶车与车或墙的安全距离(取500～1000mm ） R e ——汽车回转中心至汽车后外角的水平距离c ——车与车的间距（取600mm) r ——汽车环行内半径 a ——汽车长度 b ——汽车宽度 e ——汽车后悬尺寸 R ——汽车环行外半径 α——汽车停车角度d ——汽车前悬尺寸 l ——汽车轴距 n ——汽车前轮距 r 1——汽车最小转弯半径具体数据见下表：(单位mm)2444 5519 3605 66275751⑷、 根据表4.1.4垂直式停车方式汽车间纵和向最小净距为0.8m ，汽车间横向最小净距为1.0m ，汽车与柱间最小净距为0.4m ，汽车与墙、护栏及其它构筑物间的纵向最小净距为0.5m 、横向最小净距为1.0m ；⑸、 根据图4.1.10和下面的公式计算行车通道的转弯宽度：2)()(212220202nb l r r y r r b r d l R xR R r R W +--=-=+++=+=-= r ——汽车环行内半径 R ——汽车环行外半径a——汽车长度 b——汽车宽度e——汽车后悬尺寸 d——汽车前悬尺寸l——汽车轴距 n——汽车前轮距m——汽车后轮距 W——环道最小宽度r1——汽车最小转弯半径 r2——环道内半径R0——环道外半径X——汽车环行时最外点至环道外边距离，宜等于或大于250mmY——汽车环行时最内点至环道内边距离，宜等于或大于250mm根据规范可知中型车的最小转弯半径为8m，经计算得，垂直式停车两柱子中间停放一辆车柱间最小距离为2.4+0.3×2=3m停放两辆车柱间最小间距为2.4×2+0.3×2+0.5=5.9m；停放三辆车柱间最小间距为2.4×3+0.3×2+1.0=8.8m；停放四辆车柱间最小间距为2.4×4+0.3×2+1.5=11.7m。
⑸、根据上面的规定确定停车区的停车数量和行车通道尺寸（见附图）如下：总共可停放44辆车①停车一区停车数：16辆建筑面积：950m2每停一辆车需要的建筑面积：59 m2每停一辆车需要的停车面积：23.5 m2②停车二区停车数:8辆建筑面积：265 m2每停一辆车需要的建筑面积：33 m2每停一辆车需要的停车面积：23.5 m2③停车三区停车数:8辆建筑面积：220 m2每停一辆车需要的建筑面积：27.5m2每停一辆车需要的停车面积：23.5 m2④停车四区停车数:11辆建筑面积：308 m2每停一辆车需要的建筑面积：25.6 m2每停一辆车需要的停车面积：23.5 m22.4 修正停车场的平面柱网建议（主要柱距）⑴、停车一区空了很大一部分面积不能停车，造成了很大的空间浪费，而坡道的净宽度只有7.8m，这不满足直线型坡道最小宽度的要求，建议把停车一区和坡道接触处的柱子向停车区平移1m，这样就既能满足坡道要求也不造成停车区的浪费。
⑵、停车四区的柱距停一辆车台浪费，挺两辆车有不够距离，所以建议增加一下柱距，中间的几个柱子可以不要，这样就不会造成停车区太多的浪费。
三、停车场坡道的设计3.1.坡道的形式坡道的设计原则：①坡道设计要同出入口和主体有顺畅的连接，同地段环境相吻合，满足车辆进出方便、安全。
②要有一定的坡度，且有防滑要求，对于回转坡道有转变半径的要求。
③有防护要求的国库，坡道应设在防护区以内，并保证有足够的坚固程度。
④在保证使用要求的前提下应使坡道面积尽量紧凑。
坡道的形式有两种：一种是直线形坡道，另一种是曲线形坡道。
直线形坡道的视线好、上下方便、切口规整、施工简便，但占地面积达，曲线形坡道占地面积小，适用于狭窄地段，视觉效果差，进去不太方便。
此次设计采用的是直线形双车坡道。
（如附图所示）《汽车库建筑设计规范》（JGJ100-98）（1）根据表4.1.6中型车直线形双车坡道的最小宽度是7.0m，由于坡道设计处只有7.8m的净宽，所以坡道上的行车数量要严格控制。
（2）根据表4.1.7纵向坡度选用15%,高长比为1:6.67。
（3）当通车道纵向坡度大于10%时，坡道上、下端均应设缓坡段，缓坡段有直线缓坡段曲线缓坡段，此次设计采用曲线缓坡段，上、下缓坡段一样，上部的缓坡段的相对标高为-1.300m（4）缓坡段的端部还要设计挡水端，同时上部要搭建拱形遮阳雨篷。
3.2. 坡道的技术参数（１）根据《规范》中的图4.1.8确定曲线缓坡段的曲线半径R是20m，则水平投影长度L=R×(i-0)/100=20000×15÷100=3000mm,垂直下降的距离H=L×i/2=3000×0.15÷2=225mm,经过上部缓坡段标高降到-1.3-0.225=-1.525m。
（２）根据《规范》中的表4.1.7选择的坡度i=15%.层高是5.4m，则垂直下降距离R=5.4-1.3-2×0.225=3.65m,水平投影长度L=R/i=3650×(1/0.15)=24333mm,经过直线坡度后标高到-5.175m。
（３）当直线坡道水平向前24.3m就进入到建筑下部了，此时坡道到建筑物一层顶板的距离为(24.3×0.15)+1.3=4.18m,大于了《规范》中表4.1.13规定的中型车的室外最小净高3.4m。
