汽车自动变速器构造及工作原理原理演示文稿汽车自动变速器是现代汽车驱动系统中的重要部件之一,它的主要作用是根据发动机转速和车辆行驶速度,合理地选择不同的齿比,以提供最佳的动力输出和燃油经济性。
本文将详细介绍汽车自动变速器的构造和工作原理,并通过演示来帮助读者更好地理解。
一、自动变速器的构造:1.液力变矩器:液力变矩器是汽车自动变速器的关键部件之一,它通过液压传动方式实现动力输出。
液力变矩器由泵轮、涡轮和导向转子三部分组成。
泵轮由发动机带动,涡轮与变速器输入轴相连,导向转子与输出轴相连。
当发动机运转时,泵轮驱动液体在涡轮中形成一个旋转的涡流,涡轮将这个旋转涡流转化为动力输出,从而驱动汽车行驶。
2.行星齿轮组:行星齿轮组是实现不同齿比选择的核心机构。
它由太阳轮、行星轮和内齿轮三部分组成。
通过改变太阳轮、行星轮和内齿轮之间的连接方式,可以实现不同的齿比。
在实际运行中,变速器会根据车速和行驶状态,自动切换不同的齿比,以实现最佳的动力输出。
3.液压操纵系统:液压操纵系统通过控制油压来实现行星齿轮组的切换。
一般来说,液压操纵系统包括离合器、制动器、却流器等部件。
离合器用于连接或断开相应的行星齿轮组,制动器用于制动相应的行星齿轮组,却流器用于控制液压系统的压力。
二、自动变速器的工作原理:1.挡位选择过程:当驾驶员选择驾驶模式(如P(停车)、R(倒车)、N(空挡)、D (驾驶)等),控制器将信号传递给液压操纵系统,液压操纵系统根据信号切换对应的行星齿轮组连接方式,确定所需齿比。
2.液力变矩器过程:当变速杆位于驾驶档位时,变速器输入轴上的齿轮开始转动,驱动液力变矩器的泵轮。
液压系统通过控制阀门和泵的转速,调节液力变矩器中的工作压力和转矩。
液力变矩器将发动机的转矩传递给变速器输出轴,驱动车辆前进。
当驾驶员加速或减速时,液压操纵系统会根据车速和发动机转速的变化,通过控制液力变矩器的油流量和压力来实现变速器齿比的自动调整。
图解自动变速器的构造与原理!AMT 变速器AMT 是英文Automated Mechanical transmission 的缩写,中文译为自动机械式变速器,即电控机械式自动变速器。
AMT 变速器是在传统的手动齿轮式变速器基础上改进而来的,它是融合了AT 和MT 两者优点的机电液一体化自动变速器。
它将手动变速器的离合器分离及换挡拨叉等靠人力操纵的部件实现了自动操纵,即通过电动或液压动力实现。
驾驶员操纵起来和自动变速器是一样的,这样就实现了手动变速器的自动化,即汽车电控机械式自动变速器。
结构通解:AMT 变速器是在普通手动变速器的基础上,改变机械变速器换挡操纵部分进行优化设计,即在总体传动结构不变的情况下通过加装电子控制的自动操纵系统来实现换挡的自动化。
原理通解:主要是在发动机控制单元和变速器控制单元的控制下,由液压泵驱动液压油提供动力,液压油进入选换挡机构和离合器阀体中,实现选挡、换挡和离合器的分离与接合。
DCT 变速器DCT 变速器(Double—clutch Gearbox)即双离合变速器,在大众车系中也称直接换挡自动变速器(DSG)。
DSG 可以形象地设想为将两台变速器的功能合二为一,并建立在单一的系统内。
DSG内含两台自动控制的离合器,由电子控制及液压推动,能同时控制两台离合器的运作。
当变速器运作时,一组齿轮啮合,而接近换挡时,下一挡段的齿轮已被预选,但离合器仍处于分离状态;当换挡时一台离合器将使用中的齿轮分离,同时另一台离合器啮合已被预选的齿轮,在整个换挡期间能确保最少有一组齿轮在输出动力,使动力没有出现间断的状况。
结构通解:双离合器变速器仍然像手动变速器一样,是由众多齿轮、同步器、液压控制单元、电子控制单元和各轴等部件组成的,速比变化靠计算机控制来实现,而且各挡速比是固定不变的。
原理通解:无论6 挡DSG 变速器还是7 挡DSG 变速器,它们的基本原理是一致的,简单地说,就是将两套变速系统合二为一。
自动变速器的构造和工作原理自动变速器是一种用来在车辆驱动过程中自动调节发动机转速和车辆速度之间的传动比的装置。
它采用了一系列齿轮和离合器的组合,在不需要驾驶员的干预下,根据车辆当前的工况和驾驶需求,自动地选择最佳的传动比,以实现高效的转速控制和驾驶舒适性。
下面我们来详细介绍一下自动变速器的构造和工作原理。
一、自动变速器构造:1.液力变矩器:液力变矩器是自动变速器最重要的组成部分之一、它由泵轮、涡轮和导流器组成。
其中泵轮与发动机输出轴相连,涡轮与变速器输入主动轴相连。
液力变矩器通过液压传动,在起步和低速行驶时提供高起动力和平滑的加速。
2.行星齿轮装置:行星齿轮装置由太阳轮、行星轮和内齿圈组成。
太阳轮与液力变矩器的输出轴相连,行星轮既可与太阳轮相连,又可与内齿圈相连。
通过改变行星轮与太阳轮或内齿圈的组合方式,可以实现不同的齿轮传动比,从而实现不同的车速。
3.离合器和制动器:离合器和制动器用于连接或断开不同齿轮和轴的传动。
它们通过液力或摩擦力来实现对发动机输出的控制。
4.液压泵和控制单元:液压泵提供所需的压力,控制单元通过对泵、制动器和离合器施加不同的压力,实现对传动装置的控制。
二、自动变速器工作原理:1.起步阶段:在起步阶段,液力变矩器被用来提供高起动力。
当驾驶员踩下油门,发动机转速升高,泵轮开始转动,液力变矩器通过泵轮的液力传递到涡轮,使其开始转动。
涡轮的转动驱动变速器输入主动轴,将动力传递到变速器。
2.行驶阶段:在行驶阶段,液力变矩器还起到了减震和换挡过渡的作用。
液力传递机构可根据车速和油门踏板的位置自动选择传递比。
在高速行驶时,液力变矩器的效率较低,为了提高效率,离合器逐渐接合,变速器开始进入直接传动方式。
3.换档阶段:当驾驶条件改变时,自动变速器会自动切换不同齿轮组合,以适应不同的驾驶需求。
当需要加速时,变速器会将离合器逐渐断开,并选择更高的齿轮比。
当需要减速或停车时,变速器会通过制动器来减速,直到停止。
汽车自动变速器构造与原理解析汽车这玩意儿,真是个神奇的家伙!要是没有了变速器,咱们开车就跟跑步似的,完全没法享受那种风驰电掣的快感。
今天咱们就来聊聊这个自动变速器,它可不是一个简单的机器,而是个复杂的小精灵,默默地在我们开车的时候发挥着重要的作用。
1. 自动变速器的基本构造1.1 变速器的“心脏”首先,自动变速器的心脏,大家肯定猜到了,就是变速箱。
变速箱里有很多齿轮,就像一个个小玩意儿在这里跳舞。
根据车速的不同,变速器会自动选择合适的齿轮,就像你在不同场合换衣服一样,真是让人佩服!这可不是随便换的,而是通过复杂的传感器来感知车辆的状态,决定使用哪个档位。
要是没有这些智能设备,咱们开车的时候就得像开老爷车一样,手动换挡,那真是太麻烦了!1.2 液力变矩器的“魔力”接下来,液力变矩器也是变速器里的一块“重要拼图”。
这个小家伙就像是变速器的魔术师,负责将发动机的动力传递给变速箱。
液力变矩器的工作原理可真不简单,它利用液体的流动来完成动力的传递,就像是把热汤倒进碗里,温温的,滑滑的,舒舒服服地传递到每一个齿轮。
这样一来,不管你是加速还是减速,车子都能平稳地跟上你的节奏,简直就是开车的贴心小助手啊!2. 自动变速器的工作原理2.1 自动换挡的“神秘”说到工作原理,咱们得提到自动换挡。
自动变速器通过一系列的电子控制单元,来感应车速、油门和发动机转速等信息。
你想想,当你踩下油门的时候,车子是瞬间就能加速的,而这个过程就是变速器在背后默默地操控着。
就像你玩游戏一样,操作一瞬间,人物就飞速前进,感觉爽到飞起!2.2 适应不同驾驶需求的“灵活”还有一点特别重要,自动变速器非常聪明,能够根据不同的驾驶需求进行调整。
比如说,你在城市里走走停停,变速器会自动调节换挡频率,让你在低速行驶时更加平稳。
而如果你在高速公路上飞驰,它又能迅速换到高档位,让你尽情享受那种“风在耳边呼啸”的感觉。
总之,它就像是车子的“心理医生”,总能感应到你的需求,给你最舒适的驾驶体验。

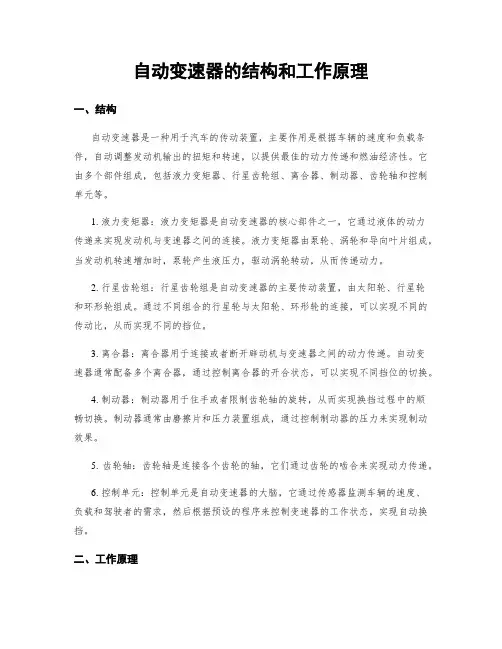

自动变速器的结构和工作原理一、结构自动变速器是一种用于汽车的传动装置,主要作用是根据车辆的速度和负载条件,自动调整发动机输出的扭矩和转速,以提供最佳的动力传递和燃油经济性。
它由多个部件组成,包括液力变矩器、行星齿轮组、离合器、制动器、齿轮轴和控制单元等。
1. 液力变矩器:液力变矩器是自动变速器的核心部件之一,它通过液体的动力传递来实现发动机与变速器之间的连接。
液力变矩器由泵轮、涡轮和导向叶片组成,当发动机转速增加时,泵轮产生液压力,驱动涡轮转动,从而传递动力。
2. 行星齿轮组:行星齿轮组是自动变速器的主要传动装置,由太阳轮、行星轮和环形轮组成。
通过不同组合的行星轮与太阳轮、环形轮的连接,可以实现不同的传动比,从而实现不同的挡位。
3. 离合器:离合器用于连接或者断开辟动机与变速器之间的动力传递。
自动变速器通常配备多个离合器,通过控制离合器的开合状态,可以实现不同挡位的切换。
4. 制动器:制动器用于住手或者限制齿轮轴的旋转,从而实现换挡过程中的顺畅切换。
制动器通常由磨擦片和压力装置组成,通过控制制动器的压力来实现制动效果。
5. 齿轮轴:齿轮轴是连接各个齿轮的轴,它们通过齿轮的啮合来实现动力传递。
6. 控制单元:控制单元是自动变速器的大脑,它通过传感器监测车辆的速度、负载和驾驶者的需求,然后根据预设的程序来控制变速器的工作状态,实现自动换挡。
二、工作原理自动变速器的工作原理可以简单概括为以下几个步骤:1. 液力传递:当发动机启动后,液力变矩器开始工作,通过液体的动力传递将发动机的转动力传递给变速器,实现动力输出。
2. 换挡控制:控制单元通过传感器监测车辆的速度和负载情况,根据预设的程序来判断何时需要进行换挡操作。
当需要换挡时,控制单元会发送信号给相应的离合器和制动器,实现齿轮的切换。
3. 离合器操作:当换挡信号发出后,控制单元会控制相应的离合器断开或者连接,断开离合器时,发动机的动力再也不传递给变速器,连接离合器时,发动机的动力重新传递给变速器。

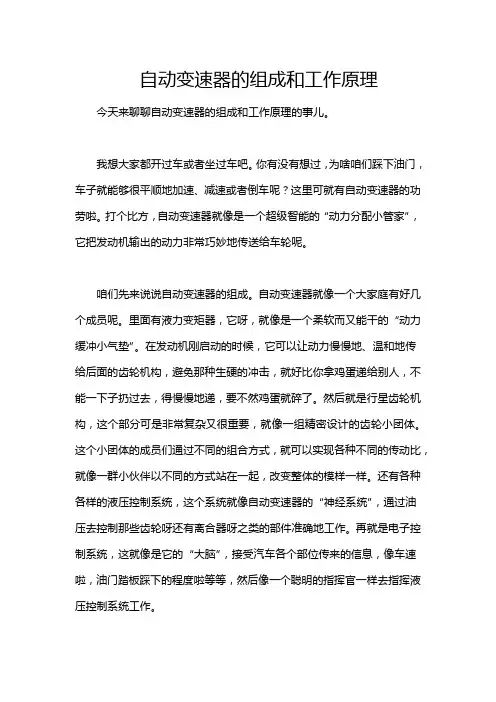

自动变速器的组成和工作原理今天来聊聊自动变速器的组成和工作原理的事儿。
我想大家都开过车或者坐过车吧。
你有没有想过,为啥咱们踩下油门,车子就能够很平顺地加速、减速或者倒车呢?这里可就有自动变速器的功劳啦。
打个比方,自动变速器就像是一个超级智能的“动力分配小管家”,它把发动机输出的动力非常巧妙地传送给车轮呢。
咱们先来说说自动变速器的组成。
自动变速器就像一个大家庭有好几个成员呢。
里面有液力变矩器,它呀,就像是一个柔软而又能干的“动力缓冲小气垫”。
在发动机刚启动的时候,它可以让动力慢慢地、温和地传给后面的齿轮机构,避免那种生硬的冲击,就好比你拿鸡蛋递给别人,不能一下子扔过去,得慢慢地递,要不然鸡蛋就碎了。
然后就是行星齿轮机构,这个部分可是非常复杂又很重要,就像一组精密设计的齿轮小团体。
这个小团体的成员们通过不同的组合方式,就可以实现各种不同的传动比,就像一群小伙伴以不同的方式站在一起,改变整体的模样一样。
还有各种各样的液压控制系统,这个系统就像自动变速器的“神经系统”,通过油压去控制那些齿轮呀还有离合器呀之类的部件准确地工作。
再就是电子控制系统,这就像是它的“大脑”,接受汽车各个部位传来的信息,像车速啦,油门踏板踩下的程度啦等等,然后像一个聪明的指挥官一样去指挥液压控制系统工作。
这就要说到自动变速器的工作原理啦。
咱们发动汽车的时候,发动机这个热热闹闹的“动力源大工厂”开始干活,动力先通过液力变矩器这个小气垫传导到行星齿轮机构那边。
说到这里,你可能会问,那这个星球齿轮机构怎么知道要怎么调整来适合不同的驾驶情况呢?这时候就依靠液压控制系统和电子控制系统啦。
就比如说,当你轻轻踩下油门想缓慢加速的时候,电子控制系统就像一个特别敏锐的观察者,他感觉到了这个需求,就给液压控制系统发出命令。
液压控制系统就像一个勤劳的小工匠,它根据命令调整油压,让行星齿轮机构改变组合方式,然后我们就感觉车子很平顺地提了速。
比如说你在城市里开车,走走停停的,自动变速器就会频繁地调整内部的元件工作,让车速能够顺利变化。
自动变速器的构造原理详解版
1.液力变矩器:自动变速器的核心部件之一是液力变矩器,它通过液
力传递扭矩来平稳的传递动力。
液力变矩器由轮子和泵轮组成,两者之间
通过液体传递扭矩。
当发动机转速较高时,泵轮将液体传递给轮子,产生
扭矩输出;而当车辆需要减速或停车时,轮子将液体传递回泵轮,以减少
扭矩输出。
液力变矩器的主要作用是使车辆启动平稳,并在车速逐渐增加
时进行适当的传递扭矩。
2.内部齿轮系统:自动变速器内部齿轮系统由多个离合器、制动器和
齿轮组成。
通过控制这些离合器和制动器的工作状态,可以实现不同档位
的切换。
内部齿轮系统根据不同档位的需求,将发动机的动力传递到传动
轴上。
3.控制系统:自动变速器的控制系统由传感器、电控单元和执行器组成,用于监测车辆的运行状况和发动机的负载情况,并根据这些信息来调
节变速器的工作状态。
控制系统可以根据驾驶员的需求和路况自动选择最
佳的挡位,并控制离合器和制动器的工作状态,以实现平稳的变速过程。
4.液压系统:自动变速器的液压系统主要用于控制离合器和制动器的
工作状态。
液压系统通过提供液压力来推动离合器和制动器的工作。
当需
要换挡时,液压系统会控制离合器和制动器的动作,从而实现齿轮的切换。
综上所述,自动变速器通过液力变矩器、内部齿轮系统、控制系统和
液压系统等部件的协调工作,实现了发动机和车辆之间的动力传递和变速
功能。
它能够根据驾驶员的需求和路况自动选择合适的挡位,并实现平稳
的变速操作,提升了驾驶的舒适性和车辆的性能。
自动变速器的齿轮传动机构结构及工作原理自动变速器是一种用于汽车等机械设备的传动装置,其作用是根据发动机转速和负载条件来实现汽车的平稳加速、高速巡航和节能减速等功能。
它在不同的工况下可以选择不同的传动比,将发动机的转速转化为车轮的转速。
自动变速器主要由液力变矩器、行星齿轮机构和液压控制系统组成。
液力变矩器是自动变速器的首要动力转换装置,它由泵轮、涡轮和导叶组成。
液力变矩器的工作原理是通过泵轮的旋转产生液力负载,使得涡轮随之转动,从而实现动力的传递。
泵轮连接到发动机的输出轴上,当发动机转速增加时,泵轮产生的压力将液体送入导叶,然后进一步将动能传递给涡轮。
涡轮的转动驱动变速器的输入轴,从而带动车辆的运动。
在减速或者停车的情况下,液力变矩器能够提供平稳的启动和变速过程。
行星齿轮机构是自动变速器的核心部件,它由太阳齿轮、行星齿轮、内齿轮和外齿轮等组成。
行星齿轮机构根据输入轴和输出轴的动力需求,通过不同的组合方式实现变速功能。
其中,太阳齿轮固定不动,而行星齿轮则绕太阳齿轮旋转,并与内外齿轮相连。
在不同的组合下,行星齿轮可以实现不同的传动比,从而实现变速功能。
液压控制系统通过控制液力器的油路和压力,来控制行星齿轮机构的多个部分,从而实现不同的传动比的选择。
自动变速器通过电子控制单元(ECU)来实现自动化的变速操作。
ECU根据发动机转速、车速、油门踏板位置和驾驶员的需求等参数,通过传感器实时获取数据,然后根据预设的程序,控制液压系统的压力和油路,从而实现自动变速的功能。
总的来说,自动变速器是一种通过液力变矩器和行星齿轮机构来实现变速功能的传动装置。
液力变矩器通过液体的转动和传递动能来实现发动机转速到车轮转速的传递。
行星齿轮机构通过不同的组合方式来实现不同的传动比,从而实现变速功能。
液压控制系统通过控制液力器和行星齿轮机构的压力和油路,来实现变速的控制。
自动变速器可以根据发动机和车辆的工况要求,实现平稳加速、高速巡航和节能减速等功能,提高驾驶的舒适性和安全性。
自动变速箱原理及构造液力变矩器是自动变速器的核心部件之一,由泵轮、涡轮和导叶构成。
发动机通过与泵轮相连的转子传动动力,泵轮通过液力传动,带动转子和涡轮旋转,完成能量转换。
液力变矩器通过流体静压力来提供变矩,使发动机和变速箱之间实现的功率传递更加平稳。
同时,液力变矩器还可以起到一定的变速作用。
行星齿轮系是自动变速器的传动机构,由太阳轮、行星轮和内齿轮构成。
通过不同组合和连接方式,可以实现多个变速档位之间的切换。
在行星齿轮系中,太阳轮作为输入轴,内齿轮作为输出轴,行星轮起到连接输入轴和输出轴的作用。
通过不同的组合方式,可以实现不同的速比。
制动装置主要包括湿式制动器和离合器,它们起到控制行星齿轮系旋转的作用。
当需要调整齿轮组的速比时,通过控制制动装置的操作,以制动或联结的方式改变行星齿轮组的传动效果。
离合器主要作用是在启动和换挡时,断开发动机与变速器的传动连接,以实现平顺的换挡和启停功能。
离合器通常由离合器片组和驱动轴组成。
通过控制离合器的操作,可以实现离合器片之间的传动连接或断开。
控制系统是自动变速箱的大脑,用于监测车辆行驶状态和驾驶员的操作,并根据相应的条件和要求,自动控制变速器的工作状态。
控制系统通常由传感器、电控单元和执行机构组成。
传感器用于检测车辆的速度、转速和负载情况等参数,电控单元根据传感器的反馈信息,通过计算和分析,控制变速器的工作状态,执行机构则根据电控单元的控制信号,实现变速器的换挡和离合操作。
总结起来,自动变速器是通过液力变矩器和行星齿轮系来实现发动机输出动力的变速装置。
它具有结构简单、可靠性高、操作方便等优点,提供了更平稳、高效的动力传递方式,使驾驶员可以更加轻松舒适地驾驶车辆。
解释奔驰利器七速(722.9)自动变速器奔驰全球独创的7速自动变速器(7G-TRONIC)是融合众多工程技术的创新成果,其与高性能发动机共同提升了车辆的加速性能和中速功率,并降低了油耗,提高了换挡舒适性。
对于驾驶者来说,使用它犹如赛车一般反应迅捷。
7速自动变速器的特性归功于众多的设计特性,其中最重要的特性是前进挡从5挡增加到了7挡。
这就形成了更大的总传动比范围,同时各个传动比之间也比5速变速器更加接近。
因此,驾驶员几乎在各种行驶条件中都可以选择最佳速比。
电子控制模块可以选择更多的传动比,从而降低了油耗并提高了平顺性。
取决于行驶条件,在100公里/小时的车速时,发动机平均转速比装配5速自动变速器时低12%左右。
发动机转速与行驶状态的最优化匹配意味着发动机提高了燃油经济性并降低了运行噪声。
7速自动变速器也装备了液力变矩器以及锁止离合器。
在可能的情况下,锁止离合器在发动机和变速器轴之间建立了虚拟刚性连接,从而防止泵和涡轮之间的滑动,在广泛的运行状况中防止功率损失。
与传统自动变速器在高速挡时才能够接合不同,在梅赛德斯-奔驰7速自动变速器中,锁止离合器从第一挡就能够接合。
为了提高舒适性,液力变矩器锁止离合器具有滑动控制功能,能够极为平顺地接合。
至于7G-Tronic这个由五前速增加为前进七挡的变速箱,在齿比分布更为绵密且广泛的前提下,对于将发动机动力转化为实际加速力自然有很大的帮助,从规格表中大家不难发现,其除了前二挡减速比较大利于起步和带起转速以外,自第三挡开始的衔接就逐渐紧密,特别是第五到第七挡的落差比极小,相对在高速时有更好、更顺畅的推力,同时为超速挡设定的第七挡也能带来省油与舒适的特性。
另一方面,7G-Tronic的Kick-Down并非按传统的顺序逐一退挡,而是一次就降到需要的挡位,且最多可直接降四个挡位,因此大脚油门的退挡加速动作,也因时间的缩短有更好的反应性。
其次是7G变速箱扭力转速器内的锁定离合装置,乃是每一挡都能锁定(一般自排只能在较高的挡位锁定),使油压泵与叶轮之间完全无滑动现象以防止动力流失,同时它亦能有滑动控制的功能,让变速箱平顺运转来追求舒适性,所以7G绝对是现今最好的自排。
自动变速器结构及原理首先,液力变矩器是自动变速器的核心部件之一、它由泵轮、涡轮和导向叶片组成。
液力变矩器通过液体的动能转换来传递动力,使车辆能够平稳起步和换挡。
当泵轮被发动机转动时,液体通过涡轮和导向叶片的作用,传递到传动轴上,实现动力的输出。
其次,行星齿轮组也是自动变速器的关键组成部分。
它由太阳轮、行星轮、内齿轮和挡位齿轮组成。
通过不同组合和搭配这些齿轮,可以实现不同的传动比。
行星齿轮组的运转主要依靠湿式离合器的控制。
当湿式离合器接通时,行星轮与太阳轮相连,形成高速传动比;当湿式离合器断开时,行星轮与内齿轮相连,形成低速传动比。
再次,湿式离合器是自动变速器中的重要部件。
它由摩擦片、压盘和液压控制系统组成。
湿式离合器的作用是使发动机与传动装置相互连接或分离,实现动力的传递。
当湿式离合器接通时,发动机的动力通过传动轴传递到行星齿轮组;当湿式离合器断开时,发动机与传动装置分离,车辆处于空挡状态。
此外,自动变速器还包括轴承和控制系统。
轴承主要用于支撑和固定各个部件,保证它们的正常运转。
控制系统负责监测车辆的速度、负荷和驾驶员的需求,以及根据这些信息来调整变速器的工作状态。
控制系统通常由传感器、电子控制单元和执行器组成。
自动变速器的工作原理基于液力传动和齿轮传动的组合。
当车辆启动时,液力变矩器通过液体的流动将发动机的动力传递到行星齿轮组,实现车辆的起步和低速行驶。
当车辆需要加速或高速行驶时,控制系统会根据车辆的负荷和驾驶员的需求,通过控制湿式离合器和行星齿轮组的组合,选择合适的传动比,以提供更大的动力输出和更高的速度。
总之,自动变速器是一种能够根据驾驶员需求和车辆状态自动选择最佳变速比的装置。
它通过液力变矩器、行星齿轮组、湿式离合器、轴承和控制系统等组成部分的协同工作,实现车辆的动力输出和燃油效率的优化。
其工作原理基于液力传动和齿轮传动的结合,通过控制系统的监测和调整,实现车辆的平稳起步、换挡和高速行驶,提供舒适的驾驶体验和高效的动力传输效果。
自动变速器组成及工作原理及常见故障及检测过程
自动变速器是一种能够自动完成车辆速度与发动机转速之间的匹配,并通过液压系统来实现换挡操作的装置。
它由三个主要部件组成:液压系统、控制单元和齿轮组。
其工作原理如下:
1.液压系统:液压系统由油泵、离合器和液力变矩器组成。
油
泵通过驱动力传给离合器,使其与活塞连接,从而传输液压力到液力变矩器。
液压力作用于液力变矩器中的轮叶,使其能够转动,从而改变驱动轴的转速。
2.控制单元:控制单元通过感应车辆的速度和转弯角度等信息,来决定是否进行换挡操作。
当需要换挡时,控制单元会发出指令,使油泵调整液压压力,并通过离合器控制液力变矩器的工作。
3.齿轮组:齿轮组由一组齿轮和离合器组成,它们通过控制单
元的指令来进行换挡操作。
在不同的速度范围中,齿轮组会自动调整换挡时机,以实现平稳的换挡过程。
常见的故障包括离合器磨损、液压系统泄漏、控制单元故障以及齿轮组损坏等。
为了检测这些故障, 可以通过以下步骤进行:
1.检查离合器:检查离合器的磨损情况,如果离合器片磨损严重,则需要更换。
2.检查液压系统:检查液压系统是否有泄漏现象,可以通过检
查液压油箱和油管是否有泄漏来判断。
3.检查控制单元:使用汽车故障诊断仪检查控制单元是否正常工作,如果控制单元故障,则需要进行维修或更换。
4.检查齿轮组:检查齿轮组是否有损坏或断裂的情况,如有则需要更换损坏部件。
通过以上检测过程,可以对自动变速器的各个部件进行检查和维修,以保证其正常的工作和性能。
自动变速器722。
9的构造奔驰车系所采用的第五代自动变速器特点:(1)。
全电子控制的自动变速器(2)。
七个前进挡和两个倒档(3)。
自动变速器电脑与控制阀体集成为一体,并且其内部软件可以不断更新(4)。
在七个前进挡中的任何档位,液力变扭器都可以进行部分锁止操作(5)。
除了行星轮部分,其它换档执行器件都由4片制动器片和3片离合器片组成(6)。
三套行星齿轮机构:一个复合行星齿轮机构和两个单行星齿轮机构优点:(1)。
通过以下的改进之处可以使换档过程平稳,驾驶舒适:—自动变速器电脑的反应时间仅为0.1秒—降档时间缩短为0.2秒—滑行阶段的降档时间缩短为0.4—2.5秒—37到74mph的加速时间缩短23—28%(2)。
油耗减低了4%(3)。
由于在恒定车速下,5、6、7档时的发动机转速较低,因此噪音降低(4)。
发动机和车辆的匹配效果更好说明:(1)。
自动变速器722.9有两种尺寸,一个为W7A 700(大),另一个为W7A 400(小)(2)。
首次安装在2004年5月生产的非4轮驱动的车型上(3)。
自动变速器722.6一直生产到2012年,装配到以下的车型上—装配4缸发动机的车型上—迈巴赫车系—装配M275发动机的车型上—合同规定的车型上(4)。
自动变速器722.9也安装在以下车型上:SLK车型(R171—2004年9月制造)M 级别车型(W164—2005年制造) R 级别车型(W251—2005年制造) G 级别车型(X164—2006年制造) CLS 350/500车型(2004年后期制造) E 350车型(2004年后期制造)(5)。
安装在W164、W251、X164车型上的自动变速器722.9 的档位识别模块位于变速器箱体,通过拉线与换档杆相连(6)。
型号为W163, R170, V463的车型不安装自动变速器722.9换挡模式:(1)。
与自动变速器722.6类似,利用位于电子档位识别模块ESM 上的S/C 按钮,可以改变换档模式。
第三章722.9自动变速器结构与原理全解722.9自动变速器自动变速器是一个全电子控制自动变速器,它具备七个前进档和2个倒档,在这个变速器中,所有的功能和元件都组合在一个总成中,整合的电子液压控制总成保证722.9变速器中使用最少的线束。
电子液压控制总成安装在变速器壳体的下边,变速器油不断的通过其他部件流过控制总成整个表面,以第二节机械结构及工作原理1、驻车锁定轮;2、涡轮;3、导轮;4、泵轮;5、变速器壳体透气孔;6、油泵;7、制动器B1;8、离合器K1;、拉威娜行星齿轮组;10、制动器B3;11、离合器K2;12a、前单排行星齿轮系统;12b、后单排行星齿轮系统;13、制动器BR;14、离合器K3;15、制动器B2;16、锁止离合器;17、变矩器壳体;18、输出轴速度感应轮;19、转速信号感应圈;20、转速信号感应圈;21、电子液压控制装置;22、档位选择杆.动力传输路线如下图所示:2.机械连接关系及部件名称识别2-涡轮;3-导轮;4-泵轮;5-拉威娜齿轮组小齿圈;6-拉威娜齿轮组行星架;7-拉威娜齿轮组太阳轮;8-拉威娜齿轮组大齿圈;9-后单排齿轮组的齿圈;10-后单排齿轮组的行星架;11-后单排齿轮组的太阳轮;12-前单排行星齿轮组的齿圈;1-短行星轮;2-长行星轮;3-太阳轮;4-行星架3.动力传输原理说明:如元件工作表所示,1档时,制动器B2、B3和离合器K3参与工作。
此时,输入轴驱动小齿圈(5)因此后单排行星齿轮组的工作为:主动齿圈(说明:星齿轮组的行星架(说明:如元件工作表所示,4档时,制动器B2与离合器K1、K2参与工作。
此时,输入轴驱动小齿圈(5)顺转,由于K1离合器工作,因此拉威娜行星齿轮组执行直接传动,行星架直接将输入轴转速驱说明:如元件工作表所示,5档时,离合器K1、K2、K3参与工作。
当K1工作时,拉威那行星齿齿轮组的太阳轮说明:如元件工作表所示,6档时,制动器B1和离合器K1、K2参与工作,如前面各档位介绍的情况可知,B1制动器工作时,拉威那行星齿轮组执行减速运动,行星架(6)驱动后单排行星齿轮组的齿说明:如元件工作表所示,7档时,B3制动器和K2、K3离合器参与工作,当B3制动器工作时,拉威娜行星齿轮组执行减速运动,行星架(6)减速后驱动后单排行星齿轮组的齿圈(9),K2离合器工速运动,完成说明:如元件工作表所示,S模式下的R档时,制动器B1、BR与离合器K3参与工作。
第三章自动变速器控制系统第一节概述奔驰W211底盘配置有两种型号的变速器:一种是型电子控制5前速自动变速器。
另一种从2003年秋季开始配备的自动变速器(奔驰称为:7G-TRONIC)。
五前速电控变速器的控制原理及维修数据在之前的会员资料中已经有详细的介绍,因此本书不再重复,本书主要介绍自动变速器的控制原理。
变速器如下图所示:自动变速器自动变速器是一个全电子控制自动变速器,它具备七个前进档和2个倒档,在这个变速器中,所有的功能和元件都组合在一个总成中,整合的电子液压控制总成保证变速器中使用最少的线束。
电子液压控制总成安装在变速器壳体的下边,变速器油不断的通过其他部件流过控制总成整个表面,以保证控制总成不会过热。
与以前的变速器比较,变速器具有如下优点:1、减少燃料消耗;2、提高了换档质量;3、换档更便利。
每百公里平均能降低的油耗,0-100km/h加速时间缩短,而60-120km/h加速性能亦有提高,表现迅捷的同时换档却更加柔和。
所有这些都归功于型变速器带来的更密的速比和更宽的变速范围。
此外,在合适条件下,变速器的液力变矩器闭锁离合器能在任何一个档位下闭锁,从而避免了无谓的功率消耗,提高传动效率。
在强制降档(kick-down)的过程中,它能跳档减档,比如说从7档直接减到5档再到3档,从而简化操作,提升加速性能。
第二节机械结构及工作原理自动变速器由液力变矩器和锁止离合器,液压油泵,变速器壳体带变速器机械和电子液压控制总成。
变速器机械由一套拉威娜行星齿轮组,前单排行星齿轮系统,后单排行星齿轮系统和驻车棘爪组成。
执行元件由多片式离合器K1、K2、K3,多片式制动器B1、B2、B3和BR组成。
电子液压总成由电子控制总成VGS(Y3/8)、阀体和阀的壳体组成,如下图所示。
1、驻车锁定轮;2、涡轮;3、导轮;4、泵轮;5、变速器壳体透气孔;6、油泵;7、制动器B1;8、离合器K1;9、拉威娜行星齿轮组;10、制动器B3;11、离合器K2;12a、前单排行星齿轮系统;12b、后单排行星齿轮系统;13、制动器BR;14、离合器K3;15、制动器B2;16、锁止离合器;17、变矩器壳体;18、输出轴速度感应轮;19、转速信号感应圈;20、转速信号感应圈;21、电子液压控制装置;22、档位选择杆1.动力传输路线如下图所示:2.机械连接关系及部件名称识别2-涡轮;3-导轮;4-泵轮;5-拉威娜齿轮组小齿圈; 6-拉威娜齿轮组行星架;7-拉威娜齿轮组太阳轮;8-拉威娜齿轮组大齿圈;9-后单排齿轮组的齿圈;10-后单排齿轮组的行星架;11-后单排齿轮组的太阳轮;12-前单排行星齿轮组的齿圈;13-前单排行星齿轮组的行星架;14-前单排行星齿轮组太阳轮;16-锁止离合器;A-输入;B-输出;BR 、B1、B2、B3-多片式制动器;K1、K2、K3 多片式离合器;PL2k 拉威娜行星齿轮组的短行星轮;PL2l -拉威娜行星齿轮组的长行星轮;PL6-后单排行星齿轮组的行星齿轮;PL9 前单排行星齿轮组的行星齿轮注意:变速器中的拉威娜行星齿轮机构与传动的拉威娜行星齿轮机构在结构上有所区别,行星齿轮识别,如右图所示:各齿轮与执行元件的连接如上图所示。
1-短行星轮;2-长行星轮;3-太阳轮;4-行星3.动力传输原理(1)执行元件工作表R(S)= 模式选择在“S”模式时R(C)=模式选择在“C”模式时(2)1档动力传输原理说明:如元件工作表所示,1档时,制动器B2、B3和离合器K3参与工作。
此时,输入轴驱动小齿圈(5)顺转,因此长的行星齿轮(PL2l)顺转,长的行星齿轮(PL2l)驱动短的行星齿轮(PL2k)反转,由于大的齿圈(8)被B3固定,因此行星架(6)执行减速顺转。
行星架(6)驱动后单排行星齿轮组的齿圈(9)顺转,此时由于B2制动器与K3离合器的工作,导致后单排行星齿轮组的太阳轮(11)被固定,因此后单排行星齿轮组的工作为:主动齿圈(9),固定太阳轮(11),从动行星架(10),行星架(10)将来自拉威娜行星齿轮组的行星架(6)的转速再次减速后,驱动前单排行星齿轮组的齿圈(12),由于制动器B2的工作固定了前单排行星齿轮组的太阳轮(14),因此前单排行星齿轮组的行星架(13)进行第3次减速后,驱动输出轴顺时针旋转。
完成1档的动力传输。
(3)2档动力传输原理说明:如元件工作表所示:2档时,制动器B1、B2和离合器K3参与工作。
此时,输入轴驱动小齿圈(5)顺转,由于B1制动器工作,因此太阳轮(7)被固定,小齿圈(5)通过长的行星齿轮(PL2l)驱动行星架(6)执行减速顺转,行星架(6)驱动后单排行星齿轮组的齿圈(9)顺转,此时由于B2制动器与K3离合器的工作,导致后单排行星齿轮组的太阳轮(11)被固定,因此后单排行星齿轮组的工作为:主动齿圈(9),固定太阳轮(11),从动行星架(10),行星架(10)将来自拉威娜行星齿轮组的行星架(6)的转速再次减速后,驱动前单排行星齿轮组的齿圈(12),由于制动器B2的工作固定了前单排行星齿轮组的太阳轮(14),因此前单排行星齿轮组的行星架(13)进行第3次减速后,驱动输出轴顺时针旋转。
完成2档的动力传输。
(4)3档动力传输原理说明:如元件工作表所示,3档时,制动器B2和离合器K1、K3参与工作。
此时,输入轴驱动小齿圈(5)顺转,由于K1离合器的工作,拉威娜行星齿轮机构的大齿圈(8)和太阳轮(7)形成机械连接,因此拉威娜行星齿轮组执行直接传动,即行星架(6)直接将输入轴的转速驱动后单排行星齿轮组的齿圈(9),由于B2制动器与K3离合器的工作,后单排行星齿轮组的太阳轮(11)被固定,因此后单排行星齿轮组的行星架(10)受齿圈的驱动执行减速运动,驱动前单排行星齿轮组的齿圈(12)顺转。
对于前单排行星齿轮组来说,太阳轮受B2制动器的作用而被固定,此时行星架被齿圈驱动执行第2次减速,完成3档的动力传输。
(5)4档动力传输原理说明:如元件工作表所示,4档时,制动器B2与离合器K1、K2参与工作。
此时,输入轴驱动小齿圈(5)顺转,由于K1离合器工作,因此拉威娜行星齿轮组执行直接传动,行星架直接将输入轴转速驱动后单排行星齿轮组的齿圈顺转。
同时,输入轴通过离合器K2驱动前单排行星齿轮组的齿圈(12)及后行星齿轮组的行星架(10),因此,后单排行星齿轮组的齿圈(9)及行星架(10)同时受到输入轴的驱动,执行直接传动。
前单排行星齿轮组的太阳轮受到B2的作用而被固定,前单排行星齿轮组的行星架(13)受到齿圈(12)的驱动,执行减速同向运动。
完成4档的动力传输。
(6)5档动力传输原理说明:如元件工作表所示,5档时,离合器K1、K2、K3参与工作。
当K1工作时,拉威那行星齿轮执行直接传动,K2离合器工作,后单排行星齿轮组执行直接传动,由于K3离合器工作,后单排行星齿轮组的太阳轮(11)与前单排行星齿轮组的太阳轮(14)直接连接,因此前单排行星齿轮组的齿圈(12)与太阳轮(14)同向同速,行星架的转速等于输入轴转速。
完成5档(直接档)的动力传输。
(7)6档动力传输原理说明:如元件工作表所示,6档时,制动器B1和离合器K1、K2参与工作,如前面各档位介绍的情况可知,B1制动器工作时,拉威那行星齿轮组执行减速运动,行星架(6)驱动后单排行星齿轮组的齿圈(9)顺转。
K2离合器工作,输入轴驱动后单排行星齿轮组的行星架(10)顺转,因此后单排行星齿轮组的太阳轮增速运动,通过K3离合器的工作,连接前单排行星齿轮组的太阳轮(14),前单排行星齿轮组的齿圈(12)受输入轴的驱动,太阳轮(14)受后单排行星齿轮组的驱动进行增速运动,因此前单排行星齿轮组的行星架执行增速运动。
完成6档的动力传输。
(8)7档动力传输原理说明:如元件工作表所示,7档时,B3制动器和K2、K3离合器参与工作,当B3制动器工作时,拉威娜行星齿轮组执行减速运动,行星架(6)减速后驱动后单排行星齿轮组的齿圈(9),K2离合器工作,输入轴通过K2离合器驱动后单排行星齿轮组的行星架(10),因此后单排行星齿轮组的太阳轮(11)执行增速运动,通过K3离合器的工作连接前单排行星齿轮组的太阳轮,因此前单排行星齿轮组执行增速运动,完成7档的动力传输。
(9)倒档动力传输(S模式R档)说明:如元件工作表所示,S模式下的R档时,制动器B1、BR与离合器K3参与工作。
对于拉威娜行星齿轮组来说,B1制动器工作,输入轴连接小齿圈(5),使行星架(6)减速顺转,驱动后单排行星齿轮组的齿圈(9)顺转;对于后单排行星齿轮组来说,BR制动器工作,导致行星架(10)被固定,因此太阳轮(11)反时针旋转,通过K3离合器的工作,驱动前单排行星齿轮组的太阳轮反转。
对于前单排行星齿轮组来说,由于制动器BR的工作,齿圈(12)被固定,因此行星架(13)受太阳轮(14)的驱动,反时针方向减速旋转。
完成倒档的动力传输。
(10)倒档动力传输(C模式 R档)说明:如元件工作表所示,C模式下的倒档时,制动器BR、B3与离合器K3参与工作。
对于拉威娜行星齿轮组来说,变速器输入轴连接小齿圈(5),当B3制动器工作时,行星齿轮组的行星架(6)执行减速运动,驱动后单排行星齿轮组的齿圈旋转,由于BR制动器工作,后单排行星齿轮组的行星架(10)被固定,因此后太阳轮(11)反向旋转,后太阳轮通过K3离合器的工作连接到前单排行星齿轮组的太阳轮(14)反向旋转。
对于前单排行星齿轮组来说,齿圈(12)受BR制动器的作用被固定,因此行星架(13)受太阳轮(14)的驱动反向旋转。
完成C模式下的倒档动力传输。
