《水盐体系相图》(第一章)作业及答案

相图一、是非题下述各题中的说法是否正确?正确的在题后括号内画“√”,错的画“⨯”。

1.相是指系统处于平衡时,系统中物理性质及化学性质都均匀的部分。

( )2.依据相律,纯液体在一定温度下,蒸气压应该是定值。

( )3.依据相律,恒沸温合物的沸点不随外压的改变而改变。

( )二、选择题选择正确答案的编号，填在各题题后的括号内。

1NH4HS(s)和任意量的NH3(g)及H2 S(g)达平衡时有：( )。

(A)C=2，φ=2，f =2；(B) C=1，φ=2，f =1；(C) C=1，φ=3，f =2；(D) C=1，φ=2，f =3。

2已知硫可以有单斜硫，正交硫，液态硫和气态硫四种存在状态。

硫的这四种状态____稳定共存。

(A) 能够；(B) 不能够；(C) 不一定。

3硫酸与水可形成H2SO4⋅H2O(s)，H2SO4⋅2H2O(s)，H2SO4⋅4H2O(s)三种水合物，问在101 325Pa的压力下，能与硫酸水溶液及冰平衡共存的硫酸水合物最多可有多少种？( )(A) 3种；(B) 2种；(C) 1种；(D) 不可能有硫酸水合物与之平衡共存。

4将固体NH4HCO3(s) 放入真空容器中，恒温到400 K，NH4HCO3按下式分解并达到平衡：NH4HCO3(s) === NH3(g) + H2O(g) + CO2(g) 系统的组分数C和自由度数f为：( )(A) Ｃ＝2，f ＝2；(B) Ｃ＝2，f ＝2；(C) Ｃ＝2，f ＝0；(D) Ｃ＝3，f ＝2。

5某系统存在C(s)、H2O(g)、CO(g)、CO2(g)、H2(g)五种物质，相互建立了下述三个平衡：H 2O(g)+C(s) H2(g) + CO(g)CO 2(g)+H2(g) H2O + CO(g)CO 2(g) + C(s) 2CO(g)则该系统的独立组分数C为：( )。

(A) 3；(B) 2；(C) 1；(D) 4。

三、计算题习题1A，B二组分在液态完全互溶，已知液体B在80︒C下蒸气压力为101.325 kPa，汽化焓为30.76 kJ·mol-1。

基础化学实验实验 三相图的绘制——O H HCl KCl 2--体系Ⅰ、目的要求1．掌握用三角坐标表示三组分相图的方法；2．能正确利用溶解度方法绘制KCl-HCl-H2O三组分系统的相图；3．了解湿固相法的原理，学会确定溶液中纯固相组成点的方法。

Ⅱ、基本原理为了绘制相图就需要通过实验获得平衡时各相间的组成及二相的连接线，即先使体系达到平衡，然后把各相分离，再用化学分析法或物理方法测定达成平衡时各相的组成。

但体系达到平衡的时间，可以相差很大。

对于互溶的液体，一般平衡达到的时间很快；对于溶解度较大，但不生成化合物的水盐体系，也容易达到平衡。

对于一些难溶的盐，则需要相当长的时间，如几个昼夜。

由于结晶过程往往要比溶解过程快得多，所以通常把样品置于较高的温度下，使其较多溶解，然后将其移至温度较低的恒温槽中，使之结晶，加速达到平衡。

另外，摇动、搅拌、加大相界面也能加快各相间的扩散速度，加速达到平衡。

由于在不同温度时的溶解度不同，所以系统所处的温度应该保持不变。

湿固相法的基本原理：在等边三角形相图中凡带有饱和溶液的固相组成点，必定处于饱和溶液组成点和纯固相点的连结线上，测定一组饱和溶液和湿固相（饱和溶液所对应的固相）的组成，它们的连结延长线将交于一点，即纯固相组成点。

本实验是测定在一定温度和压力下，KCl-HCl-H2O三组分体系中各组分的质量百分组成，从而绘制出三组分相图（体系中KCl处于饱和状态，溶解的KCl与KCl固体处于平衡状态）。

由KCl、HCl、H2O组成的三组分体系，在HCl的含量不太高时，HCl完全溶于水而成盐酸溶液，与KCl有共同的负离子Cl-。

所以当饱和的KCl水溶液中加入盐酸时，由于同离子效应使KCl的溶解度降低。

本实验即是研究在不同浓度的盐酸溶液中KCl的溶解度，通过此实验熟悉盐水体系相图的构筑方法和一般性质。

为了分析平衡体系各相的成分，可以采取各相分离方法。

如对于液体可以用分液漏斗来分离。

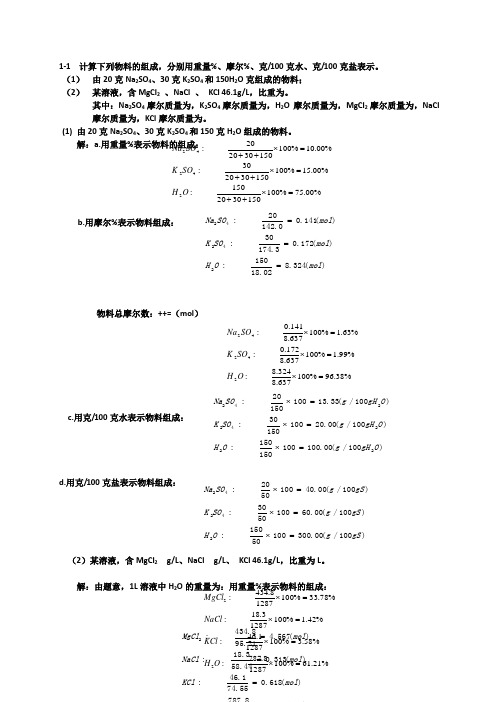

1-1 计算下列物料的组成，分别用重量%、摩尔%、克/100克水、克/100克盐表示。

（1） 由20克Na 2SO 4、30克K 2SO 4和150H 2O 克组成的物料； （2） 某溶液，含MgCl 2 、NaCl 、 KCl 46.1g/L ，比重为。

其中：Na 2SO 4摩尔质量为，K 2SO 4摩尔质量为，H 2O 摩尔质量为，MgCl 2摩尔质量为，NaCl 摩尔质量为，KCl 摩尔质量为。

(1) 由20克Na 2SO 4、30克K 2SO 4和150克H 2O 组成的物料。

解：a.用重量%表示物料的组成：b.用摩尔%表示物料组成：物料总摩尔数：++=（mol ）c.用克/100克水表示物料组成：d.用克/100克盐表示物料组成：（2）某溶液，含MgCl 2 g/L 、NaCl g/L 、 KCl 46.1g/L ，比重为L 。

解：由题意，1L 溶液中H 2O 的重量为：用重量%表示物料的组成：%00.75%1001503020150:%00.15%100150302030:%00.10%100150302020:24242=⨯++=⨯++=⨯++O H SO K SO Na )(324.802.18150:)(172.03.17430:)(141.00.14220:24242mol O H mol SO K mol SO Na ===%38.96%100637.8324.8:%99.1%100637.8172.0:%63.1%100637.8141.0:24242=⨯=⨯=⨯O H SO K SO Na )100/(00.100100150150:)100/(00.2010015030:)100/(33.1310015020:22242242O gH g O H O gH g SO K O gH g SO Na =⨯=⨯=⨯)100/(00.30010050150:)100/(00.601005030:)100/(00.401005020:24242gS g O H gS g SO K gS g SO Na =⨯=⨯=⨯%21.61%10012878.787:%58.3%10012871.46:%42.1%10012873.18:%78.33%10012878.434:22=⨯=⨯=⨯=⨯O H KCl NaCl MgCl )(618.055.741.46:)(313.044.583.18:)(567.421.958.434:2mol KCl mol NaCl mol MgCl ===b.用摩尔%表示物料组成：溶液总摩尔数：+++=（mol ）c.用克/100克水表示物料组成：d.用克/100克盐表示物料组成：1-2根据数据绘制50℃时，溶液中有CaCl 2存在的KCl 的溶解度曲线。

相平衡及相图练习1.下列说法对吗？为什么？(1)在一给定的体系中，独立组分数是一个确定的数。

(2)单组分体系的物种数一定等于1。

(3)相律适用于任何相平衡体系。

(4)在相平衡体系中，如果每一相中的物种数不相等，则相律不成立。

提示2.请论证(1)在一定温度下，某浓度的 NaCl 水溶液只有一个确定的蒸气压；(2)在一定温度下，草酸钙分解为碳酸钙和一氧化碳时只能有一个确定的 CO 压力。

提示3.试求下述体系的自由度并指出变量是什么？(1)在压力下，液体水与水蒸气达平衡；(2)液体水与水蒸气达平衡；(3)25℃ 和压力下，固体 NaCl 与其水溶液成平衡；(4)固态 NH4HS 与任意比例的 H2S 及 NH3的气体混合物达化学平衡；(5)I2(s)与 I2(g)成平衡。

提示4.Na2CO3与水可形成三种水合物 Na2CO3·H2O(s)，Na2CO3·7H2O(s)和 Na2CO3·10H2O(s)。

问这些水合物能否与 Na2CO3水溶液及冰同时平衡共存？提示5.根据碳的相图，回答下列问题：(1)点 O 及曲线 OA，OB 和 OC 具有什么含义？(2)试讨论在常温常压下石墨与金刚石的稳定性；(3)2000K 时，将石墨变为金刚石需要多大压力？(4)在任意给定的温度和压力下，金刚石与石墨哪个具有较高的密度？提示6.在 1949～2054K 之间，金属 Zr 的蒸气压方程为请得出 Zr 的摩尔升华焓与温度T的关系式。

并估算 Zr 在溶点 2128K 时的摩尔升华焓和蒸气压。

提示7.某物质的固体及液体的蒸气压可分别用下式表示：（固体） (1)（液体） (2)试求其：(1)摩尔升华焓(2)正常沸点(3)三相点的温度和压力(4)三相点的摩尔熔化熵提示8.在海拔 4500m 的西藏高原上，大气压力只有 57.329kPa，水的沸点为84℃，求水的气化热。

提示9.一冰溪的厚度为 400m，其比重为 0.9168，试计算此冰溪底部冰的熔点。

水盐体系相图及应用下载
水盐体系相图是描述水和盐溶液在不同条件下相互间的相变和混合行为的图表。

在水盐体系中，由于水可作为溶剂，可以溶解各种盐类物质。

而不同种类和浓度的盐溶液在温度和压力变化时会发生溶解度、相变、晶体生长等现象，这些现象可以通过相图来展示和解释。

水盐体系相图的主要应用包括以下几个方面：
1. 溶解度研究：水盐体系相图可以直观地显示不同温度和浓度下溶解度的变化规律。

通过相图可以确定在不同条件下某种盐类在水中的溶解度，为溶液的配制提供依据。

2. 结晶过程控制：相图可以分析水盐体系中的结晶行为，并确定结晶温度和浓度的范围。

通过控制温度和浓度，可以实现溶液中盐类的结晶过程，制备纯度较高的盐类晶体产品。

3. 蒸发结晶工艺优化：对于蒸发结晶过程，通过相图可以确定盐溶液的饱和度条件和晶体生长的温度范围，从而优化结晶工艺，提高晶体的产量和质量。

4. 盐类分离与提纯：相图不仅可以分析盐的溶解和结晶行为，还可以指导盐类的分离和提纯过程。

通过调整温度和浓度，可以选择性地溶解或结晶某种盐类，实现盐类的纯化。

5. 结晶过程动力学研究：相图可以提供结晶过程的动力学信息，如结晶速率、晶体生长形态等。

这些动力学参数对于优化结晶工艺、控制产品质量具有重要意义。

综上所述，水盐体系相图是研究水和盐溶液相互间相变和混合行为的重要工具，不仅可以解释水盐体系中的现象和规律，还可以指导实际工艺中的操作和优化。

在水处理、化工、食品加工等领域都有广泛的应用。

f。

’、。

”。

鼍i药剂与材料；；；’'’．^-^-^^-^-^-^．^-^-^-^-^-^，^。

pNa+，Ca2+／／C1。

，8042-_H20四元水盐体系的相图研究杨文忠，王晓云，刘瑛，尹晓爽(南京工业大学理学院，南京210009)CwTC．14．010[摘要] 采用等温溶解平衡法研究了四元体系Na+，Ca2+／／Cl。

，s042。

一-H20在25"(3的介稳相平衡关系，测定了该温度下四元体系中液相的溶解度及其主要物化性质。

根据实验数据，绘制了四元体系干盐图和水图，同时绘制了该体系的物化性质一组成图。

四元体系Na+，Ca2+／／C1一，S042-一H20 在25"(2时的介稳相图属于简单型，该体系在25℃下有2个共饱和点，6条溶解度曲线和4个结晶相区，其平衡相区分别为NaCl、Na2S04、CaS04·2H20和each·6820结晶区，介稳平衡溶液的密度和电导率呈现规律性变化，均随着S042。

的含量呈现一致的变化，并且和该体系该温度的水图的变化相吻合。

[关键词】硫酸钙；四元体系；溶解度；相平衡T h e p h a s e equilibrium diagrams in the quaternary system Na十，Ca2+／／CI",S042。

-H20Abstra ct：The metastable pha s e exluilibfium in the qu atern ary system Na十，Ca2+／／CI-，S042一-H20at 298K Was studied by using isothermal sol u ti o n exluilibfium method in the paper．Thesolubi liti esand p hy‘s i co c he mi c al properties(density and conductivity)of the metastable system were determined at the same temperature．The phase diagrams of the ter n ar y system and the dry-salt system were d r a w n accordi ng to the experimental data．T he physicochemical composition diagram Was plotted,respectively．T h e experimental results s h o w that the quaternary system Na十，Ca2+／／CI-，S042-_H20at 298K Was of simple eutectic type system．In the matestable ph a s e diagram of the te rn ar y system,there ex is te d t wo invariant points，six solubility c u r v e s and fou r crystallization zones corresponding to NaCl，Na2S04，CaS04·2H20and CaCl2·6H20．From the diagrams of physicochemical pro pe r ti es ve r su s compositions in the metastable system,the density and conductivity presented the reg ula r change with the S042’Janecke index，and the change Was identical witll the tren d o f dry-salt diagram in the system at 298K．Keyword：Calcium sulfate；Quaternary system；Solubili哆；Phase equilibrium1引言·67·在化工生产中，．人们广泛地遇到相变问题，特别是多数无机化工产品都是从水溶液中结晶或转换出来的。

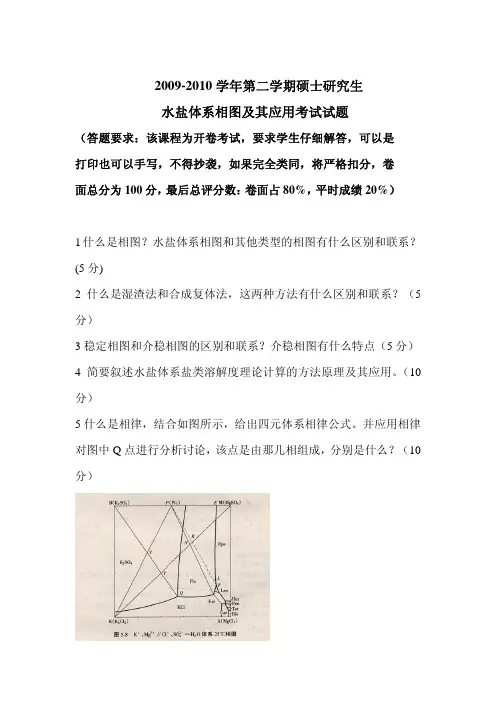

2009-2010学年第二学期硕士研究生
水盐体系相图及其应用考试试题
（答题要求：该课程为开卷考试，要求学生仔细解答，可以是
打印也可以手写，不得抄袭，如果完全类同，将严格扣分，卷
面总分为100分，最后总评分数：卷面占80%，平时成绩20%）
1什么是相图？水盐体系相图和其他类型的相图有什么区别和联系？(5分)
2什么是湿渣法和合成复体法，这两种方法有什么区别和联系？（5分）
3稳定相图和介稳相图的区别和联系？介稳相图有什么特点（5分）4简要叙述水盐体系盐类溶解度理论计算的方法原理及其应用。

（10分）
5什么是相律，结合如图所示，给出四元体系相律公式。

并应用相律对图中Q点进行分析讨论，该点是由那几相组成，分别是什么？（10分）
6如图所示五元体系，请结合五元体系相律公式对该五元体系相图中的点线面进行分析讨论。

（15分）
7什么是杠杆规则？杠杆规则在水盐体系相图中有何应用？试举例说明。

（10分）
8如图所示KCl-NaCl-H2O三元体系相图，根据相图，试以100Kg钾石盐为基准，给出钾石盐分离的操作流程，画出工艺操作流程图，对操作流程进行物料衡算，请计算加水量，100℃时分离出的NaCl产量和NaCl的产率，高温时母液E100的量，25℃时分离出的KCl的结晶量和产率，最后的母液量为多少？（20分）
9根据（水盐体系相图及其应用，牛自得主编）书中P265附录页Na, K//Cl, NO3-H2O四元体系25℃和100℃实验数据，绘制出该四元体系
及该四元体系的相图制取钾肥硝酸钾，试的相图，拟利用KCl和NaNO
3
根据所绘的相图，分析讨论，给出制备硝酸钾的操作流程。

（20分）。
