模电部分双工对讲机课程设计一、设计任务与要求任务:1.采用集成运放和集成功放及阻容元件等构成对讲机电路,实现甲、乙双方有线通话对讲;双向对讲,互不影响;2.用扬声器兼作话筒和喇叭,用控制按钮来控制发话或收听,同时对方呼叫时有铃声响;3.计算参数,用软件画电路图并仿真;4.写设计总结报告。
要求:采用集成运放和集成功放及阻容元件等构成对讲机电路,实现双方异地对讲;用扬声器兼做话筒和喇叭,双向对讲,互不影响;工作可靠,效果良好.电源电压:+9V,功率<=0.5W。
选择电路方案,完成对确定方案电路的设计,计算电路元件参数与元件选择,并画出总体电路图,阐述基本原理。
二、方案设计与论证基本设计思路:有线对讲机设计主要利用了运算放大器能放大信号的原理。
我们设计一个简单的电路图在一边装上喇叭,作为微弱信号源,信号通过电容而且只能通过交流信号,经过NPN型三极管后接入运算放大器的正极接入端,在放大A倍后,信号基本可以听到拉,然后接入电容也有消除失真的作用,在运算放大的输出端接上前面加有电容的扬声器,就可以完成实验,在EWB仿真中,只要将输入端的喇叭换成信号输入器,输出端的扬声器换成试波器既可完成仿真。
方案:采用集成运算放大器F007和集成线性功率集成电路5G37组成的双工对讲机,不必用开关进引收发转换,整机电路简单可靠,价廉,效果良好。
可在长达100米左右的线路中使用。
加装二-四线平衡转换器,可实现有线对讲。
三、单元电路设计与参数计算①声电信号的转换电路可采用电桥,扬声器(8欧姆)与三个电阻构成平衡电桥,电桥的对称两端取输出电压作为前置放大器的差动输入信号,电路图如下:②前置放大器用集成运放构成差动放大器,甲、乙双方不讲话时,其差动输入信号为零,则输出信号为零,某方讲话时使输入信号为零,电桥处于非平衡状态。
③功率放大器可选用集成功放,其输入信号经功率放大,使对方电桥电路产生较强的变化信号,推动扬声器发出声音。
双工对讲机的设计与制作1 绪论模拟电子技术课程设计对所学的基础理论知识是一次实践检测的过程。
本次实验课题为双工有线对讲机,完成对多路对讲机的设计、装配与调试。
讲话扬声器通过讲话多路开关把信号送入放大系统,然后经过听话多路开关送入用作听话的扬声器,如果讲话扬声器和听话扬声器的功能互换时,对应的地址也应互换。
系统中还设置禁止使用端,在不使用对讲系统时,该禁止端使讲话多路开关和听话多路开关停止工作。
交换机的全双工是指交换机在发送数据的同时也能够接收数据,两者同步进行,这好像我们平时打电话一样,说话的同时也能够听到对方的声音。
目前的交换机都支持全双工。
全双工的好处在于迟延小,速度快。
在实验理论过程中,我们既可以验证模拟电路理论的正确性和使用性,又可以在此过程中间发现理论中没有遇到过的问题,形成新的解决问题的思路。
通过试验方案的比较与调试,最终取得了成功。
2 系统概述2.1双工对讲机设计的要求及技术指标a.采用集成运放和集成功放及阻容元件等构成对讲机电路,实现甲、乙双方异地有线通话对讲。
b.用扬声器兼作话筒和喇叭,双向对讲,互不影响。
c.电源电压+9∨,Po≤0.5w.工作可靠,效果良好。
d.设计电路所需的直流电源。
2.2 实验设备和仪器VT1~VT4为β=40-60的NPN小功率三极管,0.25W的电阻,消侧音变压器,电话机专用叉簧开关,电池等2.3 工作原理电路包含:话筒电路、话筒放大电路、消侧音电路、功率放大电路、振铃电路等单元电路。
将两部对讲机挂机,合上电源开关S2,系统处于待机状态。
系统中两部对讲机,无主机、分机的区别。
在系统处于待机时,先摘机的一方为主叫方,另一方为被叫方。
现约定:元件代号加“'”者为被叫方元件,无“'”为主叫方元件。
特机工作时,电池组GB、GB'给振铃电路供电;扬声器BL、BL'接在VT4、VT4'的发射极回路中,因电阻R9、R9'将铃声集成电路的控制端TG、TG'置低电位,故IC2、IC2'无铃声信号输出,BL、BL'均不发音。
无线双工对讲机课程设计一、课程目标知识目标:1. 学生能理解无线双工对讲机的工作原理,掌握其主要部件的功能与作用。
2. 学生能描述无线双工对讲机的通信流程,了解频率分配、信号调制与解调的基本概念。
3. 学生能掌握无线双工对讲机的使用方法,了解相关法律法规和无线电通信的伦理道德。
技能目标:1. 学生能运用所学知识,独立操作无线双工对讲机,进行简单的通信实践。
2. 学生能通过小组合作,分析并解决无线双工对讲机使用过程中遇到的问题。
3. 学生能设计简单的无线双工通信方案,提高实际应用能力。
情感态度价值观目标:1. 学生通过学习无线双工对讲机,培养对通信科学的兴趣和好奇心,增强探索精神。
2. 学生在学习过程中,树立团队合作意识,学会尊重他人意见,提高沟通能力。
3. 学生了解无线双工对讲机在生活中的应用,认识到科技对社会发展的作用,培养创新意识和社会责任感。
本课程针对中学生设计,结合学生年龄特点,注重理论与实践相结合,提高学生的动手操作能力和实际问题解决能力。
课程目标具体、可衡量,旨在帮助学生掌握无线双工对讲机的相关知识,为后续学习打下坚实基础。
同时,注重培养学生的情感态度价值观,激发学生的学习兴趣,提高其综合素质。
二、教学内容1. 无线双工对讲机原理:介绍无线双工对讲机的工作原理,包括信号的发射与接收、频率分配、信号调制与解调等基本概念。
- 教材章节:第三章“无线电通信原理”2. 无线双工对讲机主要部件:讲解无线双工对讲机的主要部件及其功能,如天线、发射器、接收器、电源等。
- 教材章节:第四章“无线电通信设备”3. 无线双工对讲机的使用方法:教授无线双工对讲机的正确使用方法,包括开关机、频道选择、通话键操作等。
- 教材章节:第五章“无线电通信设备的使用与维护”4. 通信实践与问题分析:组织学生进行通信实践,引导他们分析并解决实践过程中可能遇到的问题。
- 教材章节:第六章“无线电通信实践”5. 无线双工通信方案设计:指导学生设计简单的无线双工通信方案,培养实际应用能力。

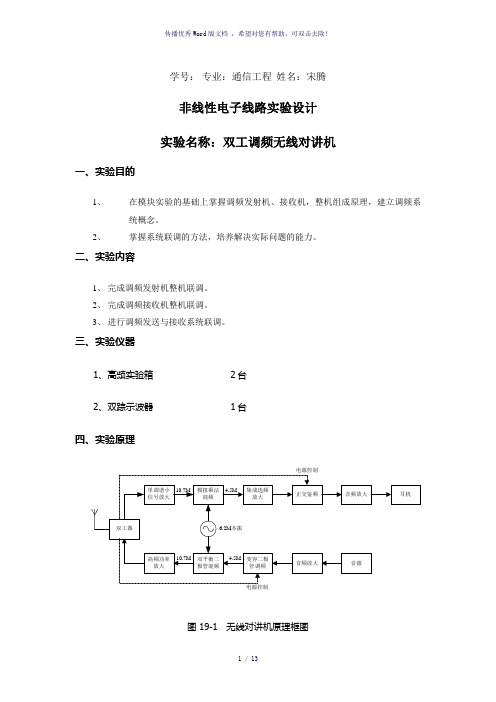

学号:专业:通信工程姓名:宋腾非线性电子线路实验设计实验名称:双工调频无线对讲机一、实验目的1、在模块实验的基础上掌握调频发射机、接收机,整机组成原理,建立调频系统概念。
2、掌握系统联调的方法,培养解决实际问题的能力。
二、实验内容1、完成调频发射机整机联调。
2、完成调频接收机整机联调。
3、进行调频发送与接收系统联调。
三、实验仪器1、高频实验箱 2台2、双踪示波器 1台四、实验原理图 19-1 无线对讲机原理框图半双工调频对讲机组成原理框图如上图所示,发射机由音源,音频放大,调频、上变频、高频功放等电路组成。
接收机则由高放,下变频、中频放大、鉴频、音频功放、耳机等部分组成。
半双工是指接收与发送共用一个载波信道,但同一时刻只能发送或只能接收的传输方式,从上图中可以看到,发送与接收频率同为10.7MHz,公用一根天线。
收发的切换依靠10号板的J1完成。
J1在没有按下去的情况下为接收状态,按下去为发送。
为了避免自身的发送对接收的干扰,所以加入了电源控制。
电源控制的作用是当接收电路工作时,发送电路关闭,反之亦然。
五、实验步骤1、准备两台实验箱,分别在关电状态下按下表连线:发送部分:2、将3号板S1拨为“01”,S2拨为“01”,2号板SW1拨置“4.5MHz”,SW2拨置“OFF”;5号板SW1拨置“4.5MHz”;10号板SW1拨到上方。
3、打开电源,将1号板信号源调到6.2MHz,RF幅度最大。
4、调整3号板的W2,使TP8频率接近4.5MHz。
5、将2号板的W3旋到1/2处,10号板的W1,W2旋到1/3处。
6、将拉杆天线接到10号板Q1接口。
6、按下10号板的J1,对方应能听到音乐声,然后微调各单元电路,使声音最清晰。
7、将话筒插入10号板“MIC1”,SW1拨到下方实现两台实验箱人声对讲。
六、实验箱整体图实验所接线的是全双工的对讲机,两个实验箱都可以发射信号,接受信号。
七、波形图如图所示,为各个端口的波形图。
模电课程设计---双工对讲机的设计河南理工大学万方科技学院模拟电子技术课程设计报告书题目:双工对讲机的设计专业:电气工程及其自动化班级:电气11-1班姓名:程珍珍学号:1116301143指导教师:郭宇摘要双工对讲机是移动通信中一个重要的分支,应用非常广泛,无线电对讲机和其它无线通信工具(如手机)其市场定位各不相同,难以互相取代,还将长期使用下去。
本次课程设计,我研究设计了一款双工对讲机。
从工作原理出发,通过现有学习到的电子系统设计方法, 确立了完整具体的方案。
在具体的硬件设计实现上,分成信号输入、信号放大电路、消侧音电路、输出电路四部分,分别对各个功能模块以信号、控制为联系进行设计。
在硬件设计上,通过主要三极管等器件将各功能模块有机地组织起来共同完成系统需要的功能。
其主要原理为甲方声音信号经过放大电路放大后进入消侧音电路,在消侧音电路的C极端接出一个与乙方进行信号传输的接口,甲方经消侧音后的信号进入功率放大电路并最后由扬声器输出。
乙方电路同甲方,并也在消侧音电路的C极端接出一个与乙方进行信号传输的接口,用导线将两端口相连,信号可经线由甲方传到乙方,并最后通过功率放大器从乙方扬声器传出,而本方由于经过了消侧音电路,无法听见自己的声音。
同理乙方声音从甲方传出,本方听不见自己的声音。
关键词:信号放大三极管消侧音目录一、系统概述 (1)1.1设计背景 (1)1.2设计目的及意义………………………………………………………………1.3系统原理简介…………………………………………………………………1.4本人工作概述…………………………………………………………………二、设计任务与要求……………………………………………………………………三、系统电路原理框图…………………………………………………………………四、单元电路设计………………………………………………………………………4.1系统电路框图……………………………………………………………………4.2单元电路设计……………………………………………………………………4.2.1放大电路设计………………………………………………………………4.2.2消侧音电路设计……………………………………………………………4.2.3功率放大电路设计…………………………………………………………4.2.4 9V稳压电源的设计………………………………………………………五、仿真与分析…………………………………………………………………………5.1仿真条件…………………………………………………………………………5.2仿真原理图………………………………………………………………………5.3仿真波形图………………………………………………………………………六、实验设计改进………………………………………………………………………七、心得体会……………………………………………………………………………八、参考文献……………………………………………………………………………附录1 系统电路原理图…………………………………………………………………附录2附录3双工对讲机的设计报告一、系统概述1.1设计背景所谓双工对讲,是指使用双方可以同时讲话(就像平日我们打免提电话一样),而不用互相通过开关切换来一讲一听,实用非常方便。
986A型双工对讲机课程设计方案1.1 设计背景所谓双工对讲,是指使用双方可以同时讲话(就像平日我们打免提电话一样),而不用互相通过开关切换来一讲一听,实用非常方便。
对讲机主要应用在公安、民航、运输、水利、铁路、制造、建筑、服务等行业,用于团体成员间的联络和指挥调度,以提高沟通效率和提高处理突发事件的快速反应能力。
随着对讲机进入民用市场,人们外出旅游、购物也开始越来越多地使用对讲机。
对讲机与手机相比有许多独特的地方:(1)讲机不受网络限制,在网络未覆盖到的地方,对讲机可以让使用者轻松沟通;(2)讲机提供一对一,一对多的通话方式,一按就说,操作简单,令沟通更自由,尤其是紧急调度和集体协作工作的情况下,这些特点是非常重要的。
1.2 课程设计的目的(1)巩固和加强“模拟电子技术”"数学电子技术"课程的理论知识;(2)掌握电子电路的一般的设计方法,了解电子产品研制开发过程;(3)提高电子电路实验技能及仪器使用能力;(4)掌握电子电路安装和调试的方法及十故障排除方法;(5) 通过查阅手册和文献资料.培养同学们独立分析问题和解决问题的能力;(6)培养创新能力和创新思维。
2 课程的任务与课程设计要求2.1设计任务根据技术指标和已知条件,完成对多路对讲机的设计、装配与调试。
2.2设计要求采用集成运放和集成功放及阻容元件等构成对讲机电路,实现双方异地有线通话对讲;用扬声器兼作话筒和喇叭,双向对讲,互不影响;工作可靠,效果良好。
电源电压:+9V,功率≤0.5W。
选择电路方案,完成对确定方案电路的设计。
计算电路元件参数与元件选择、并画出总体电路原理图,阐述基本原理。
3 设计方案和论证3.1 设计方案1.初选电路形式或根据参考电路确定器件(集成决)类型。
根据设计题目要求指标.通过查阅有关资料分析其工作原理;2.画出电路图,完成电路各部分指标分配;3.设算各单元电路的参数和确定各元件的参数值。
如:电阻值额定功率。
双工对讲机课设报告1.选题背景:1.1背景介绍:随着现代通讯技术的发展,人们之间的联系越来越广泛,手机、电话在这种时刻起到了不可替代的作用。
然而这些通讯工具都需要通讯中转(即移动通讯公司的服务),在远距离通讯非常实用,但若是近距离的话就显得有些大材小用了,昂贵的花费对一般用户来说可不是小意思。
这时,对讲机就凸显出了它得天独厚的优势。
它使用方便,用法简单,价格便宜,而且一次购买可终生受用,只要提供所需电源即可。
这就为用户节省了大量的花费,在短距离通讯中普遍得到应用。
对讲机一般分为半工、半双工、双工三种。
本设计是一种有线双工对讲机,主要用于较短距离通讯。
1.2设计任务与要求:元件使用内置图夫尔和集顺利放及电阻、电容等,同时实现甲、乙双方异地有线通话对讲功能;1)用扬声器库塞县话筒和啦叭,双向对谈,互不影响;2)电源电压选用+9v,输出功率≥0.5w,工作可靠,效果良好;3)设计电路所需的直流稳压电源(即+9v电源);2.方案论证:2.1设计原理:本设计主要使用扬声器库塞县话筒和喇叭做为人音频信号的收集拒绝接受切换上装置,集成运放及电阻、电容等构成对微弱声音信号的前置放大电路,对信号进行适当的放大,再由集成功放及电阻、电容等构成功率放大电路对经前置放大的音频信号进行功率放大,然后推动扬声器工作,从而实现异地有线通话。
本双工对讲机的设计框图如下:甲声电切换电路前置放大器功率放大器直流电源电路功率放大器前置放大器声电切换电路乙图2-1对讲机设计框图2.2方案挑选:2.2.1方案一:使用电桥形成测量电路,对由扬声器产生的些微信号展开测量,然后经过内置图夫尔ua741展开电压压缩,然后再经内置图夫尔386d展开功率放大,促进扬声器工作。
电路图设计例如第三章图一所而立。
图2-1-1方案一原理图该电路的设计虽然考虑到了所有设计建议,电路结构也比较简单,但是此方案存有三个瑕疵:一就是用扬声器库塞县话筒和喇叭,在理论上可取,但实际中同时实现可能性不低,通常的扬声器感应器声音信号的灵敏度不是很高,通常超过没比较理想的效果;二是对扬声器中的些微信号用电桥展开测量建议电桥必须达至均衡,这在通常的电路板制作中比较难以实现;三就是该电路中两个扬声器在同一电路中,一边的声音信号对另一边都会产生影响,这就是该电路的最小瑕疵。
双工对讲机课程设计一、课程目标知识目标:1. 学生能理解双工对讲机的工作原理,掌握其与单工对讲机的区别。
2. 学生能描述双工对讲机的组成部分,了解各部分的功能及相互关系。
3. 学生能掌握双工对讲机的使用方法,了解并遵守相关通信法规。
技能目标:1. 学生能运用所学的理论知识,正确操作双工对讲机,进行实际通信。
2. 学生能在实际操作中,解决双工对讲机使用过程中遇到的问题,具备一定的故障排查能力。
3. 学生能通过小组合作,完成双工对讲机的通信演练,提高团队协作能力。
情感态度价值观目标:1. 学生对双工对讲机的学习产生兴趣,培养探究精神和创新意识。
2. 学生在学习过程中,树立遵守通信法规、安全操作的意识。
3. 学生通过双工对讲机的学习,体会通信技术在日常生活中的应用,增强学以致用的观念。
课程性质分析:本课程为电子信息类学科,旨在让学生了解并掌握双工对讲机的工作原理和操作方法,提高学生的实际操作能力和团队协作能力。
学生特点分析:学生处于高年级阶段,具备一定的电子信息学科基础,对新鲜事物充满好奇,具备较强的动手能力和自主学习能力。
教学要求:结合学生特点和课程性质,注重理论联系实际,强调实践操作,鼓励学生主动探索、合作交流,培养实际通信能力。
在教学过程中,关注学生的个体差异,因材施教,确保课程目标的实现。
通过课程学习,使学生达到上述具体的学习成果。
二、教学内容1. 双工对讲机原理及其通信方式- 理解双工通信与单工通信的区别- 掌握双工对讲机的工作原理2. 双工对讲机的结构及功能- 认识双工对讲机的各组成部分- 了解各部分的功能及相互关系3. 双工对讲机的使用方法与操作技巧- 学习如何正确使用双工对讲机- 掌握双工对讲机的操作步骤和技巧4. 双工对讲机的通信法规与安全操作- 了解双工对讲机通信的相关法规- 掌握安全操作双工对讲机的注意事项5. 双工对讲机在实际应用中的案例分析- 分析双工对讲机在紧急救援、户外活动等场景的应用- 学习实际通信中的问题和解决方法6. 双工对讲机通信演练- 分组进行双工对讲机通信实践- 提高学生实际操作能力和团队协作能力教学大纲安排:第一课时:双工对讲机原理及其通信方式第二课时:双工对讲机的结构及功能第三课时:双工对讲机的使用方法与操作技巧第四课时:双工对讲机的通信法规与安全操作第五课时:双工对讲机在实际应用中的案例分析第六课时:双工对讲机通信演练及总结教学内容与课本关联性:以上教学内容均与教材中关于双工对讲机的章节内容密切相关,旨在帮助学生系统地学习和掌握双工对讲机的相关知识。
电子技术课程设计报告学院:专业班级:学生姓名:指导教师:完成时间:成绩:评阅意见:评阅教师日期双工对讲机设计报告一. 设计要求1.设计任务用中小规模集成芯片设计并制作一对实现甲乙双方异地有线通话的双工对讲机。
2.设计要求1)、用扬声器兼作话筒和喇叭,双向对讲,互不影响;2)、对讲距离30m~500m;3)、电源电压为9V,PO≤0.5W。
二. 设计的作用、目的(1)通过实验了解集成功率放大器的原理以及不同电路形式功放电路特点。
(2)通过实验了解TDA2822集成功率放大器典型电路的应用。
(3)通过实验了解功率放大电路的主要技术指标和测试方法。
三.设计的具体实现系统概述OTL功率放大器OTL是英文Output Transfer Less的缩写,意思是无输出变压器。
OTL功率放大器就是没有输出耦合变压器的功率放大器电路。
OTL功率放大器大多数采用互补推挽输出级电路OCL功率放大器OCL是英文Output Capacitor Less的简写,其意思为无输出电容,即没有输出耦合电容的功率放大器。
它采用正负电源供电,在较低的供电电压的情况下,可以获得较大的功率输出;由于是定压式输出,对负载的阻抗要求不高。
(3)双声道音频功率放大电路-- TDA2822MTDA2822 M是双声道音频功率放大电路,其电源电压范围宽(1.8~15V),电源电压可低至1.8V 仍能工作,因此,该电路适合在低电源电压下工作;适用于单声道桥式(BTL)或立体声线路两种工作状态;闭环电压增益39dB;在独立的双通道模式下当VCC=6V RL=8Ω,谐波失真THD=10% 时输出功率可以达到380mw。
TDA2822M采用8脚双列直插封装结构,管脚排列如下所示(4)消侧音电路利用三极管的C,E 极,由于C 极输出的信号与E 极输出的信号幅度相同,相位相反,可以相叠加后将信号消去。
由此可以设计出消侧音电路。
系统框图2.单元电路设计、仿真与分析a. 放大电路设计:由于条件限制,无法用运算放大电路芯片,则采用三极管放大语音信号。
新疆大学 课 程 设 计 报 告所属院系: 专 业:电气工程学院 电气工程及其自动化 电子技术基础 A 双工对讲机的设计课程名称: 设计题目: 班 级:学生姓名: 学生学号: 指导老师 : 完成日期:课程设计题目: 要求完成的内容:双工对讲机的设计1、了解什么是双工、单工、半双工、对讲机,以及它们有什么区别和联系。
在设计时进行比较,确定自己最后采用那种方案。
2、采用集成运放和集成功率放大器以及电阻、电容,实现甲乙双方异地有线通话的对讲机功能的设计。
用话筒和扬声器,双向对讲。
3、设计时路时所需的直流电源,由 220V的电源经变压、滤波、稳压等,变为12V稳压电源。
在设计时全部采用 12V的直流稳压电源。
4、在设计的书写报告中有按老师给的格式要求和内容步骤认真进行书写,并在报告最后写出在设计过程中所参考的那些书籍名称。
指导教师评语:评定成绩为:指导教师签名:年月日电气工程学院课程设计报告双工对讲机的设计 一、 总体方案的选择1.双工对讲机介绍半双工 即 Half duplex Communication,是指在通信过程的任意时刻, 信息既可由 A 传到 B,又能由 B 传 A,但只能由一个方向上的传输存在。
采 用半双工方式时,通信系统每一端的发送器和接收器,通过收/发开关转接 到通信线上,进行方向的切换,因此,会产生时间延迟。
收/发开关实际上 是由软件控制的电子开关。
全双工 即 Full Duplex Transmission,指同时发生在两个方向上的一种 数据传输方式。
全双工和半双工区别 1、半双工传输模式采用载波侦听多路访问/冲突检测。
传统的共享型 LAN 以半双工模式运行,线路上容易发生传输冲突。
与集线器相连的节点 (即多个节点共享一条到交换机端口的连接)必须以半双工模式运行。
因 为这种节点必须能够冲突检测。
类似于单车道桥梁。
2、全双工传输模式可以用于点到点以太网连接和快速以太网连接, 同时不会发生冲突,因为他们使用双绞线中两条不同线路。
新疆大学
课程设计报告
所属院系:电气工程学院
专业:电气工程及其自动化
课程名称:电子技术基础A
设计题目:双工对讲机的设计
班级:
学生姓名:
学生学号:
指导老师:
完成日期:
图1-2 电桥双工对讲机原理图
直接放大电路信号,由扬声器产生的微弱信号直接进行,然后经过集成运放进行电压放大,然后再经集成运放TDA2030进行功率放大,推动扬声器工作,进而完成双工对讲。
图1-3 直接双工对讲机原理图
图2-2 电桥声电转换电路
(1)所示,扬声器(用交流电源)与电阻
组成电桥电路。
由于电桥电阻远小于差动放大器的输入电阻,差动放大器对电桥的负载效应可以不考虑。
图2-5 驻极话筒接线图
由上述分析并会结合本次设计对讲机的性能要求:驻极话筒采用漏极输出接法,以后的较高的电压增益。
(即接法2)
图3-1 总电路图
表1 元器件明细表
元件名称数量(个)元件名称数量(个)运放741 2 二极管 4
运放TDA2030 2 电容0.1uF 2 电阻1K 2 电容4.7uF 2
图4-6 调节音量开关100%
图4-8 输出功率原理图4.1小音量时的电流电压
功率P=0.463*0.245=0.113W。
双工对讲机课程设计一、课程目标知识目标:1. 学生能理解双工对讲机的工作原理,掌握其通信方式的基本概念。
2. 学生能够描述双工对讲机的组成部分,了解各部分的功能和相互关系。
3. 学生能够解释双工通信与单工通信的区别,并举例说明其在实际中的应用。
技能目标:1. 学生能够运用所学知识,进行双工对讲机的基本操作和调试。
2. 学生能够通过小组合作,设计并制作一个简单的双工对讲机模型。
3. 学生能够运用双工对讲机进行有效沟通,提高信息传递的准确性和效率。
情感态度价值观目标:1. 学生通过学习双工对讲机,培养对通信科学的兴趣和好奇心,激发创新精神。
2. 学生在小组合作中,学会尊重他人意见,培养团队协作能力和沟通能力。
3. 学生能够认识到通信技术在生活中的重要性,增强学以致用的意识。
课程性质分析:本课程为科技制作类课程,结合物理知识和实际操作,旨在提高学生的动手能力和科学素养。
学生特点分析:考虑到学生所在年级的特点,他们对通信技术有一定的好奇心,但相关知识储备有限。
因此,课程设计需兼顾趣味性和实用性。
教学要求:1. 教师需注重理论与实践相结合,提高学生的操作技能。
2. 教学过程中,鼓励学生提问和发表观点,培养其主动学习能力。
3. 教学评价应关注学生在知识掌握、技能运用和情感态度价值观方面的表现,全面评估课程目标的达成情况。
二、教学内容1. 双工对讲机基本概念:介绍双工通信的定义、特点及其在生活中的应用。
- 教材章节:第二章第三节“双工通信原理”2. 双工对讲机工作原理:讲解双工对讲机的工作流程、信号传输方式。
- 教材章节:第二章第四节“双工对讲机工作原理”3. 双工对讲机组成部分及功能:介绍双工对讲机的各部分组成、功能及相互关系。
- 教材章节:第二章第五节“双工对讲机的结构与功能”4. 双工通信与单工通信的区别:通过实例分析,解释双工通信与单工通信的区别。
- 教材章节:第二章第六节“双工通信与单工通信的比较”5. 双工对讲机操作与调试:教授双工对讲机的基本操作方法、调试技巧。
1.选题背景:1.1背景介绍:随着现代通讯技术的发展,人们之间的联系越来越普遍,手机、电话在这种时刻起到了不可替代的作用。
然而这些通讯工具都需要通讯中转(即移动通讯公司的服务),在远距离通讯非常实用,但若是近距离的话就显得有些大材小用了,昂贵的花费对一般用户来说可不是小意思。
这时,对讲机就凸显出了它得天独厚的优势。
它使用方便,用法简单,价格便宜,而且一次购买可终生受用,只要提供所需电源即可。
这就为用户节省了大量的花费,在短距离通讯中普遍得到应用。
对讲机一般分为半工、半双工、双工三种。
本设计是一种有线双工对讲机,主要用于较短距离通讯。
1.2设计任务与要求:元件采用集成运放和集成功放及电阻、电容等,实现甲、乙双方异地有线通话对讲功能;1)用扬声器兼作话筒和啦叭,双向对讲,互不影响;2)电源电压选用+9V ,输出功率≥0.5W ,工作可靠,效果良好; 3)设计电路所需的直流稳压电源(即+9V 电源);2.方案论证:2.1设计原理:本设计主要采用扬声器兼作话筒和喇叭作为人音频信号的采集接受转换装置,集成运放及电阻、电容等构成对微弱声音信号的前置放大电路,对信号进行适当的放大,再由集成功放及电阻、电容等构成功率放大电路对经前置放大的音频信号进行功率放大,然后推动扬声器工作,从而实现异地有线通话。
本双工对讲机的设计框图如下:图2-1 对讲机设计框图声电转换 电路功率放大器前置放大器功率放大器直流电源电路声电转换 电路前置放大器甲乙2.2方案选择:2.2.1方案一:采用电桥构成测量电路,对由扬声器产生的微弱信号进行测量,然后经过集成运放UA741进行电压放大,然后再经集成运放386D进行功率放大,推动扬声器工作。
电路图设计如附录图一所示。
图2-1-1 方案一原理图该电路的设计虽然考虑到了所有设计要求,电路结构也比较简单,但是此方案有三个缺陷:一是用扬声器兼作话筒和喇叭,在理论上可行,但实际中实现可能性不高,一般的扬声器感应声音信号的灵敏度不是很高,一般达不到比较理想的效果;二是对扬声器中的微弱信号用电桥进行测量要求电桥要达到平衡,这在一般的电路板制作中比较难以实现;三是该电路中两个扬声器在同一回路中,一边的声音信号对另一边都会产生影响,这是该电路的最大缺陷。
电子与电气工程学院
课程设计报告
课程名称电子技术课程设计
设计题目双工对讲机
所学专业名称自动化
班级141
学号**********
学生姓名熊海俊
指导教师王玉杰
2016年5月10日
任务书
设计名称:双工对讲机
学生姓名:熊海俊指导教师:王玉杰
起止时间:自2016 年 5 月10 日起至2016 年 6 月30 日止
一、课程设计目的
(1)通过实验了解集成功率放大器的原理以及不同电路形式功放电路特点。
(2)通过实验了解LM1875T集成功率放大器典型电路的应用。
(3)通过实验了解功率放大电路的主要技术指标和测试方法。
二、课程设计任务和基本要求
设计任务:
用中小规模集成芯片设计并制作一对实现甲乙双方异地有线通话的双工对讲机。
基本要求:
1.用扬声器兼作话筒和喇叭,双向对讲,互不影响;
2.对讲距离30m~500m;
3.电源电压为9V,PO≤0.5W。
4.采用Multisim11.O进行仿真,验证和完善设计方案。
指导老师评价表
目录
摘要与关键词 (1)
1 双工对讲机总体设计 (2)
2 双工对讲机各个模块的设计 (3)
2.1 放大电路的设计 (3)
2.2 消侧音电路的设计 (4)
2.3 稳压直流电源设计 (5)
2.4功率放大电路的设计 (5)
3总体电路图 (6)
3.1 总体电路图 (6)
3.2 总体仿真 (6)
4 总结 (7)
参考文献 (7)
附录:仪器及元器件清单 (8)
摘要与关键词
摘要:在本设计的对讲机中采用了三极管和集成功放等构成,能实现双方短距离互相通话。
其中,甲方声音信号经过放大电路放大后进入消侧音电路,在消侧音电路的集电极端接出一个与乙方进行信号传输的接口,甲方经消侧音后的信号进入功率放大电路并最后由扬声器输出。
乙方电路同甲方,并也在消侧音电路的集电极端接出一个与乙方进行信号传输的接口,用导线将两端口相连,信号可经线由甲方传到乙方,并最后通过功率放大器从乙方扬声器传出,而本方由于经过了消侧音电路,无法听见自己的声音。
同理乙方声音从甲方传出,本方听不见自己的声音。
关键字:课程设计放大电路;消测音电路;功率放大电路;稳压电源
1 双工对讲机总体设计
通过对双工对讲机的理解,设计如图2.1的框图,框图中包括:小信号放大电路,消除干扰的电路,功率放大电路以及扬声器等。
一讲话通过放大电路,消侧音,功率放大,打扬声器二。
同理,二到一的过程是一样的。
图2.1双工对讲机框图
2 双工对讲机各个模块的设计
求放大倍数:题目要求输出功率Po<=0.5W,取扬声器的等效电阻为8Ω,则由公式:
Po=u*u/r
可得u=2V,所以Up-p=2√2*2=4√2≈5.6V。
人讲话时产生的声音信号的峰峰值Ui约为20mV,对于采用的集成功放TDA2822,电压放大倍数在8倍左右,故前级放大倍数约为
Av1=Up-p/8Ui=35
2.1 放大电路的设计
方案一:采用三极管放大语音信号语音信号范围一般在20mV、600Hz左右,三极管放大35倍即可。
我们采用三极管型号9013,并在E极与电阻并联一电容以扩大放大倍数。
为使信号放大,三极管的静态工作点必须符合工作时的条件。
如下图,与e极连的为R3,与c极连的为R4,与b极连的为R1,R2。
Vc 4.5V,为使计算简便,令R3=R4=1k,则Vb=0.7V+Ve,若使Ic=Ib=2.13mA,那么有R1/R2=2/1.电路图如图2.2
图2.2三极管放大电路
方案二:采用LM386构成运放: LM386系列运算放大器是价格便宜的带差动输入功能的两运算放大器。
可工作在单电源下,误差小。
具有内部补偿的功能,输入端具有静电保护功能。
其中1~8管脚相连一电容,提高放大的带宽。
图2.3运算放大
由于运放的型号不一,等原因,所以选用方案一。
2.2 消侧音电路的设计
消侧音电路设计:利用三极管的C,E极信号反相相消信号。
三极管采用型号2N2221,为了使三极管正常工作,在三极管B端由R5和R6分压,三极管的静态工作点Vc 4.5V,则令Ve=Vcc-Vc,由于有Vbe=0.7V,则Vb=0.7V+Ve,Vb+Vr5=9V令R7=R8=1k,则由Ic=Ie得Vr7=Vr8。
设Ic=2.8mA,那么R5/R6=6.7/4.7.
图2.4消侧音电路
2.3 稳压直流电源设计
图2.5直流稳压电源
由于本题目要求9V的单电源供电,因此我们选用LM317三端可调稳压芯片以及位器使其输出电压在1.25V--40V之间可调。
2.4 功率放大电路的设计
功率放大电路采用芯片TDA2822,此芯片采用单电源供电、误差小、调节方便。
5脚接电源VCC=9V,1脚接收信号,3脚接地,4端输出,为了使供电电源更加稳定我们加了470uF和0.1uF的电容稳定供电电压。
输出部分在扬声器前添加一系列电容和电阻滤除高波,使扬声器出来的声音更加晰。
图2.6功率放大电路
3总体电路图
3.1 总体电路图
图2.7双工对讲机电路图
如上图为一传到二的电路图,二到一为对称的电路。
综合上的两个,即为双工对讲机的完整电路。
3.2总体仿真
图2.8仿真效果图
4 总结
通过这一个星期的电路设计和实物制作,我终于完成了此次项目任务。
在这期间对模拟电子技术这门课程有了更加深的理解,让我慢慢喜欢上了动手操作,和认真思考。
一开始的时候,自己真的感觉无从下手,感觉好难,对于这个课题双工对讲机怕自己做不出来,但是我还是决定要通过自己的实践操作去试试,因为我自己明白做任何事开始的时候都是比较难的,只有通过多去锻炼,自己才会成长,在设计对讲机时,我考虑到要用到放大电路,消侧音电路,以及功率放大电路。
我也遇到很多问题:1、在静态工作点的调试时,虽然理论上了解,算出了静态工作点。
但是实际调试却出现了相截止失真现象,后来通过查阅资料发现静态工作点的设置偏低了。
虽然三极管看似简单,但在调试过程中需要我们很大的耐心。
2,消侧音电路这是一个自己不太熟悉的电路,所以我就认真的去看了许多关于它的知识原理,自己才会去做。
通过对这次课程设计我感觉自己收获不少,一方面我从自己实践中学到了许多课堂上学不到的东西,而且自己又学会了使用软件,对此我感到很高兴,而且也使我明白了做只有通过对理论的具体分析才能做出实验电路,要理论联系实践。
另一方面我也明白了自己的专业知识还是不够扎实,对于比较复杂点的电路难以看懂,自己要更加认真,同时感觉自己学的东西不够用,要去不断给自己充电,并且这次设计对我来说虽然花费的时间比较多,而且对于自己不懂的地方积极和同学们讨论,如果还是不懂就向学长请教,在这过程中,也学会了自己一定要有耐心,不懂的地方要积极的去查资料,向别人请教,总的来说,收获不少,感谢老师们给我们这次机会。
参考文献
【1】康华光. 电子技术基础数字部分. 高等教育出版社,2009
【2】赵亮,侯国锐. 单片机C语言编程与实例,北京.人民邮电出版社.2003
【3】陈大钦主编,《电子技术基础实验-电子电路实验、设计、仿真》,高等教育出版社,2002年
出版
【4】黄智伟.全国大学生电子设计竞赛系统设计.北京航空航天大学出版社,2006
【5】华中科技大学电子技术教研室编,庚华光主编。
模拟电子技术基础(第五版):北京高等出版
社,1986
附录:仪器及元器件清单。
