化工自动化控制仪表考试试题（含答案）1、【单选题】CENTUMCS3000R3系统中,现场控制站KFCS中节点单元的ESB总线从接口模件上的指示灯()亮时表示该模件的硬件正常。
（B）A、SELB、STATUSC、RSP2、【单选题】CENTUMCS3000R3系统中,系统状态画面显示FCS上有一红叉时,表示该设备()。
（A）A、有故障,不能工作B、有故障,但能工作C、备用状态3、【单选题】CENTUMCS3000系统中,SV是()。
（B）A、输出值B、给定值C、测量值4、【单选题】MF8型手提式干粉灭火器的喷射距离大于等于()m。
（A）A、5B、3C、65、【单选题】一个平置的双金属片,如果上面膨胀系数大,下面膨胀系数小,温度升高时,如何变化()。
（A）A、向下弯曲B、向上弯曲C、延长6、【单选题】三通阀常用于()。
（B）A、高温场合B、换热器旁路调节C、泄漏等级高的场合7、【单选题】二位四通电磁阀大量用于()控制。
（B）A、连续B、顺序C、遥控8、【单选题】以下属于直读式物位仪表的是()。
（B）A、差压变送器B、玻璃板液位计C、浮筒液位计9、【单选题】仪表管道内介质是液体的管子称为()。
（B）A、保护管B、导压管C、伴热管10、【单选题】仪表精度等级是根据已选定的仪表()和工艺生产上所允许的最大绝对误差求最大允许百分误差(即引用误差、折合误差)来确定的。
（B）A、零点B、量程C、稳定性11、【单选题】先整定副控制器,后整定主控制器的方法,是串级控制回路控制器的参数整定的()。
（A）A、两步整定法B、一步整定法C、三步整定法12、【单选题】关于均匀控制回路的特点叙述错误的是()。
（A）A、可以实现两个变量的精确控制B、两个变量的控制工程应该是缓慢变化的C、两个变量都是变化的,不是恒定不变的13、【单选题】关于并联管道对调节阀正常运行带来的影响,正确的说法是()。
（B）A、对调节阀的流量特性没有影响B、会使系统总流量增加C、会使调节阀的可调比增加14、【单选题】分程控制回路的两个控制阀的流量系数分别为C1=4,C2=100,可调范围分别为R1=R2=30;分程后的可调范围为R=()。
《化工仪表及自动化》练习题及参考答案一、填空题1.阀门直线理想流量特性的方程为（）2.某微分控制器控制规律为t D e p 39-=∆，已知阶跃干扰值为3，其微分时间为（）3. 如图所示过渡过程，其超调量为（）4.差压式流量计的流量方程为（）5. 如图所示过渡过程，其衰减比为（）6.某一阶对象其方程为ady/dt +by=cx ，其放大系数为（）7.转子式流量计的流量方程为（）8.热电偶温度计工作时，热端温度为t ，冷端温度为t0，该热电偶回路的热电势为（）9.某一阶对象其方程为ady/dt +by=cx ，其时间常数为（）10.热电阻温度计测温热电阻变化值与温度变化值的关系方程式为（）二、简答及论述题1.试写出下图梯形图相对应的助记符号语言.2.用单法兰电动差压变送器来测量敞口罐中硫酸的密度，利用溢流来保持罐内液位H 恒为1m 。
如下图。
已知差压变送器的输出信号为0～10mA ，硫酸的最小和最大密度分别为1.32g/cm3和1.82g/cm3。
（1）计算差压变送器的测量范围；（2）如加迁移装置，请计算迁移量；（3）如不加迁移装置，可在负压侧加装水恒压器（图中虚线），以抵消正压室附加压力的影响，计算出水恒压器所需高度h 。
3.如图：用差压变送器测量密闭容器的液位，已知，ρ1=850kg/m3ρ2=1000kg/m3 h1=0.5m h2=2m h3=1.4m 求液位变送器的测量范围，判断迁移方向，计算迁移值。
4.试写出下图梯形图相对应的助记符号语言.参考答案一、填空题1.Q/Qmax=1/R+(1-1/R)l/L2. 1.53. 304. ΔP5. 3:1或者5:16. a/c7. ΔP8. E=e(t)-e(to)9. a/b 10. ΔR t =αR 0Δt二、简答及论述题1.(1)LD 00000OR 00003LD NOT 00001OR NOT 00004AND LDAND 00002OUT 01000(2)LD 00000LD 00002OR 00005LD 00003OR NOT 00006AND LDOR LDAND 00001OUT 010002. 1）若不考虑零点迁移,那么就要以ρmax 来计算差压变送器的测量范围。
2024年化工自动化控制仪表证考试题及答案1、【单选题】CENTUMCS3000R3系统中，现场控制站FCS中处理器卡上的指示灯()绿色时表示系统软硬件均正常。
(A)A、RDYB、HRDYC、CTR12、【单选题】CENTUMCS3000系统中，在控制分组画面上不可以进行()操作。
(C)A、修改控制模式MoDEB、修改SP值C、将过程点打校验状态3、【单选题】CENTUMCS3000系统中，每个域最多可以定义()个HIS。
(B)A、8B、16C、48D、654、【单选题】CENTUMCS3000系统中，每个域最多可以定义()个站。
(A)A、16B、8C、48D、655、【单选题】CENTUMCS3001系统中，最多可以定义()个域。
(A)B、8C、646、【单选题】“硬水”是指水中所溶的。
离子较多的水。
（B）A、钙和钠B、钙和镁C、镁和铁7、【单选题】一次仪表、电缆护套管、电缆的安装尽可能地远离高温工艺设备和工艺管道、对它们的影响较大的为（）。
（B）A、温差B、温度C、热量8、【单选题】下面关于串级控制系统副变量的描述错误的是O。
（B）A、在主变量确定后,选择的副变量应与主变量间有一定的内在联系B、在串级系统中，副变量的变化应尽量不影响主变量的变化C、选择与主变量有一定关系的某一中间变量作为副变量9、【单选题】严禁在（）使用化学过滤式防毒面具。
（C）A、毒气泄漏区B、罐区C、设备内部10、【单选题】串级控制系统主控制器的输出作为副控制器的O。
（B）A、测量值B、给定值C、输出值11、【单选题】串级控制系统能克服调节对象的纯滞后,在串级控制系统中,有纯滞后的对象应放在（）。
（A）A、主回路B、副回路C、主、副回路12、【单选题】以O为基准且高于它的压力叫表压。
（A）A、大气压B、绝对零压C、地球表面13、【单选题】化工用塔设备按内部构件可分为填料塔和（）。
（C）A、常压力塔B、浮阀塔C、板式塔14、【单选题】单位体积物体所具有的（）称为物体的密度。

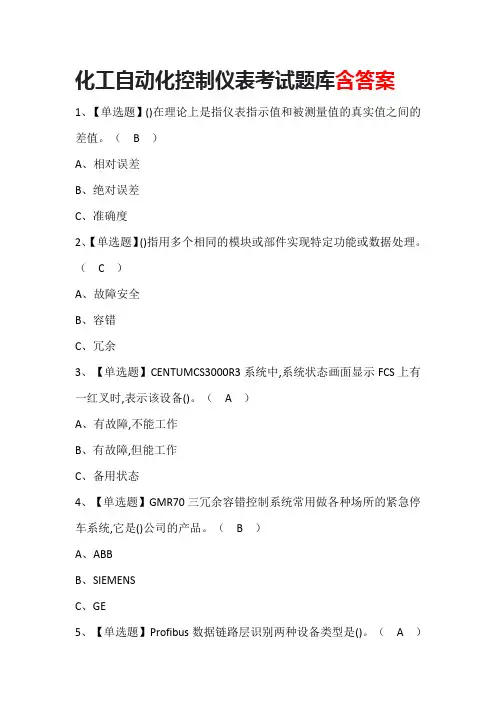

化工自动化控制仪表考试题库含答案1、【单选题】()在理论上是指仪表指示值和被测量值的真实值之间的差值。
（B）A、相对误差B、绝对误差C、准确度2、【单选题】()指用多个相同的模块或部件实现特定功能或数据处理。
（C）A、故障安全B、容错C、冗余3、【单选题】CENTUMCS3000R3系统中,系统状态画面显示FCS上有一红叉时,表示该设备()。
（A）A、有故障,不能工作B、有故障,但能工作C、备用状态4、【单选题】GMR70三冗余容错控制系统常用做各种场所的紧急停车系统,它是()公司的产品。
（B）A、ABBB、SIEMENSC、GE5、【单选题】Profibus数据链路层识别两种设备类型是()。
（A）A、主设备、从设备B、基本设备,从设备C、主设备、网桥6、【单选题】SCADA系统是基于计算机、通讯和()技术发展起来的一种数据采集与控制系统,是数字化应用的基础。
（B）A、可视化B、控制C、检测7、【单选题】一般情况下既要求调节又要求切断时,选用的有()。
（A）A、单座阀B、蝶阀C、隔膜阀8、【单选题】三相四线制供电线路中,端线与端线之间的电压是()V。
（B）A、311B、380C、2209、【单选题】下列叙中,正确的是()。
（B）A、阀门定位器的输出信号大小与输入信号的大小成正比B、阀杆行程与阀门定位器的输入信号大小成正比C、阀杆行程与阀门定位器的输出信号大小成正比10、【单选题】不能称为调节阀的辅助装置的是()。
（C）A、阀门定位器和手轮B、减压装置C、反馈杆D、转换器11、【单选题】专业从事机动车驾驶人员需戴()变色镜,保护眼睛。
（C）A、墨色B、橙色C、防冲击12、【单选题】串级控制系统中对进入其中的干扰有较强的克服力的是()。
（B）A、主控制器B、副控制器C、主回路13、【单选题】使用活塞式压力计校验压力表的常用方法有两种,一种是砝码比较法校验压力表,另一种是()校验压力表。
（C）A、重力比较法B、示值比较法C、压力表比较法14、【单选题】充满管道且沿管道轴向连续向前流动的流体,由于遇到节流装置的阻挡,出现了节流装置入口端面靠近管壁处的流体静压力升高,并且比管道中心处的压力要大,即产生一个(),这就形成了流束的收缩运动。
化工自动化控制仪表考试题（附答案）1、【单选题】1度电可供“220V40W”灯泡正常发光的时间是（）。
（B）A、20小时B、25小时C、40小时2、【单选题】CENTUMCS3000R3系统中，系统状态画面显示设备信息为黄色时,表示该设备（）。
（B）A、有故障,但能工作B、备用状态C、有故障,不能工作3、【单选题】CENTUMCS3000系统中，（）是具有工程组态功能的PC机,如可以进行系统组态或在线维护。
（A）A、工程师站ENGB、人机接口站H1SC、现场控制站FCS4、【单选题】DCS中用于完成现场数据采集和预期处理的部分是（）。
（B）A、过程控制单元B、过程接口单元C、操作站5、【单选题】I/A系统是()公司的DCS产品。
(B)A、H oneywe1B、F0XB0R0C、浙江中控C、【单选题】SCADA系统是基于计算机、通讯和()技术发展起来的一种数据采集与控制系统,是数字化应用的基础。
(B)A、可视化B、控制C、检测D、【单选题】Tristation11S1是()公司的控制组态软件。
(A)A、T RICONEXB、ICSC、GE8、【单选题】三通阀常用于()。
(B)A、高温场合B、换热器旁路调节C、泄漏等级高的场合9、【单选题】下面关于吹气式液位计的说法正确的是()。
(B)A、吹气的供气量随液位的升高而增大B、吹气的供气量是恒定不变的C、吹气的供气量随液位的升高而减少10、【单选题】关于均匀控制回路的特点叙述错误的是()。
(A)A、可以实现两个变量的精确控制B、两个变量的控制工程应该是缓慢变化的C、两个变量都是变化的,不是恒定不变的11、【单选题】关于热继电器在电路中的使用，下列叙述正确的是()。
(B)A、直接切断主回路B、过载后,切断控制回路C、用作短路保护12、【单选题】分程控制回路,就控制阀的开、关型式可以划分为()类。
(B)A、—B、二C、三13、【单选题】可编程序控制器及其外围设备,都按易于与()联成一个整体,易于扩展其功能的原则设计。
化工自动化控制仪表考试题库含答案1、【单选题】3300系列涡流传感器系统包括前置器、探头和()。
（ C ）A、电缆B、补偿电缆C、延长电缆2、【单选题】CENTUMCS3000系统中,用于连接各HIS、ENG及上位机的是()。
（ B ）A、ESB总线B、以太网C、Vnet网3、【单选题】Intouch被广泛用做各种控制系统的人机界面软件,其强大的I/0SEVER功能支持与多种计算机控制系统的数据交换,它是()公司的产品。
（ C ）A、SIEMENSB、INTELLUTIONC、WONDERWARE4、【单选题】下列热电偶中热电势最大,灵敏度最高的是()型热电偶。
（ C ）A、KB、SC、E5、【单选题】为减小压力损失,节省能源,较合适的S值应为()。
（ B ）A、S>0.6B、S=0.1C、S=0.3-0.66、【单选题】从事()作业时应穿耐油胶鞋。
（ C ）A、机加工B、酸碱类C、各种油类7、【单选题】仪表管道内介质是液体的管子称为()。
（ B ）A、保护管B、导压管C、伴热管8、【单选题】单位时间内流过单位截面积流体的质量称为()。
（ B ）A、流速B、质量流速C、平均流速9、【单选题】厂内机动车装载货物超高、超宽时,必须经厂内()管理部门审核批准。
（ A ）A、安全B、环保C、监察10、【单选题】压力变送器一般是由两大部分组成:测量部分即()和信号转换部分即(杠杆、负反馈结构和电子放大电路)。
（ C ）A、测量膜盒B、特性变形C、压力传感器11、【单选题】变比值控制系统实际上是一种()控制系统。
（ C ）A、前馈B、分程C、前馈串级12、【单选题】口径较大、大流量、低压差的场合应选用()。
（ C ）A、偏心阀B、球阀C、蝶阀13、【单选题】同一温度下,相同规格的四段导线,导线的电阻最小的是()。
（ A ）A、银B、铜C、铝14、【单选题】在企业网络信息集成系统结构中,现场总线位于()。
化工自动化控制仪表考试IOO题及答案1、【单选题】1865年德国化学家凯库勒提此苯是一个（）六元碳环,环上碳原子之间以单双键交替排列。
（A）A、平面B、带支链C、立体2、【单选题】下列叙中,正确的是（）。
（B）A、阀门定位器的输出信号大小与输入信号的大小成正比B、阀杆行程与阀门定位器的输入信号大小成正比C、阀杆行程与阀门定位器的输出信号大小成正比3、【单选题】下面关于调节阀直线特性的叙述,不正确的是0。
（B）A、相对流量Q/Qmax与相对行程∣∕1成正比B、相对流量Qgmax与相对行程∣∕1成对数关系C、调节阀的放大系数为一常数4、【单选题】串级控制系统具有一定的自适应能力可用于负荷和操作条件有较大变化的场合,是由于增加了（）。
（B）A、主对象B、副回路C、主回路5、【单选题】为了改善分程控制回路中,两个控制阀在分程点上的放大倍数可能出现的突变,可选用。
特性的控制阀。
（A）A、对数B、线性C、抛物线6、【单选题】充满管道且沿管道轴向连续向前流动的流体,由于遇到节流装置的阻挡,出现了节流装置入口端面靠近管壁处的流体静压力升高,并且比管道中心处的压力要大,即产生一个（）,这就形成了流束的收缩运动。
（C）A、前后压差B、流速变化C、径向压差7、【单选题】凸轮挠曲阀通常也叫偏心旋转阀,其流通比大,适用于高粘度或。
的介质流量调节。
（C）A、泄漏等级高B、腐蚀性C、含有少量悬浮物8、【单选题】压力表类型选择的工艺生产要求,是压力测量的0,被测压力的高低（测量范围、仪表量程）,附加装置（有无报警）,显示方式（就地指示、信号远转、集中显示）等。
（A）A、精度等级B、相对误差9、【单选题】在串级控制系统中,工艺的控制指标是（）。
（B）A、主对象B、主变量C、副对象10、【单选题】在事故状态下,为保证设备安全,压力放空系统应选择（）特性调节阀。
（B）A、直线B、快开C、等百分比11、【单选题】工业核仪表常用的射线探测器不包括下列哪类仪表0。
化工自动化控制仪表考试题库含答案1、【单选题】()在理论上是指仪表指示值和被测量值的真实值之间的差值。
（ B ）A、相对误差B、绝对误差C、准确度2、【单选题】CENTUMCS3000R3系统中,一个域是一个逻辑控制网部分。
用户可以用()连接不同域。
（ A ）A、总线转换器BCVB、现场控制站FCSC、通讯网关单元CGW3、【单选题】CENTUMCS3000R3系统中,系统状态画面显示FCS上有一红叉时,表示该设备()。
（ A ）A、有故障,不能工作B、有故障,但能工作C、备用状态4、【单选题】CENTUMCS3000R3系统中,系统状态画面显示设备信息为黄色时,表示该设备()。
（ B ）A、有故障,但能工作B、备用状态C、有故障,不能工作5、【单选题】“m3;/h;L/h”这些符号都是表示流量的单位,它们表示的是()流量的单位。
（ A ）A、体积B、质量C、速度6、【单选题】一般情况下既要求调节又要求切断时,选的有()。
（ B ）A、蝶阀B、单座阀C、隔膜阀7、【单选题】下面关于串级控制系统的工作过程的描述中错误的是()。
（ B ）A、干扰进入副回路时,由于副回路控制通道短,时间常数小,可以获得比单回路控制系统更超前的控制作用B、干扰同时作用于副回路和主对象时,如果主、副变量的变化方向相反,主、副控制器的输出信号叠加后,可以使调节阀变化很大,使系统恢复稳定C、干扰作用于主对象时,由于副回路的存在,可以及时改变副变量的给定值,以达到稳定主变量的目的8、【单选题】串级控制系统中对进入其中的干扰有较强的克服力的是()。
（ B ）A、主控制器B、副控制器C、主回路9、【单选题】从事()作业时应穿耐油胶鞋。
（ C ）A、机加工B、酸碱类C、各种油类10、【单选题】从事易燃、易爆岗位的作业人员应穿()工作服。
（ A ）A、防静电B、腈纶C、涤纶11、【单选题】仪表导压管的内径一般为()。
（ B ）A、1-3mmB、6-10mmC、3-5mm12、【单选题】保护接零就是将电气设备的金属外壳接到()上。
《化工仪表与自动化》课程测试试题一、填空题（36分）1、过程控制系统是由_控制器_、_执行器_、—测量变送—和_被控对象_等环节组成。
2、过程控制系统中按被控参数的名称来分有—压力_、―流量—、—温度_、__ 液位_等控制系统。
3、目前求取过程数学模型的方法有两种。
其中一种是根据过程的内在机理，通过—物料_和_能量_物料平衡关系，用—机理建模—的方法求取过程的数学模型。
4、控制对象的干扰通道的动态特性对过渡过程的影响是：干扰通道的时间常数愈大，对被控变量的影响—越小______ ；干扰通道容量滞后愈多,则调节质量—越差____ ；干扰通道的纯滞后对调节质量_有影响，纯滞后越大，质量越差 _。
5、选择控制方案时，总是力图使调节通道的放大倍数（增益）大于—干扰通道的放大倍数（增益）。
6•某调节系统采用比例积分作用调节器，先用纯比例调整到合适的调节输出，再加入积分作用的后，应_减小调节器的放大倍数才能使稳定性不变。
7 •描述控制系统的品质指标的参数有最大偏差、衰减比和余差等。
8•串级调节系统，一般情况下主回路选择___PID 或PI调节规律调节器,副回路选用__P _调节规律调节器；如果副回路采用差压法测流量，应采用什么装置_开放器—补偿。
9.仪表自动化标准中，气动仪表标准信号范围是0.02~0.1MPa;电儿型标准信号范围是4~20mA ;电川型标准信号范围是0~10mA二、综合题（54分）1、（10分）画出气关式类型执行器的两种简单结构示意简图；在控制系统中如何选择执行器类型？举例说明在控制系统中，执行器是按安全原则选择类型的，也就是当控制信号中断时, 要保证设备和操作人员的安全。
女口：加热炉温度控制，当燃料量为操纵变量时, 其执行器应选择气开类型，当信号中断时，切断燃料，保证安全。
2、（14分）热电偶为什么要进行冷端温度补偿？有哪些冷端温度补偿方法？原理是什么？答：①因为各种显示仪表和热电偶分度表都是在热电偶冷端温度为零的时候做出的。
但实际中热电偶冷端温度不等于零，且经常波动，这必然造成输出减少, 所以要进行热电偶的冷端温度补偿。
②热电偶常用的冷端温度补偿方法有：冰浴法、公式计算法、仪表机械零点调整法、电桥补偿法和补偿热电偶③冰浴法：用冰槽使t o保持零度。
计算法：E AB（t，0）= E AB（t，t 0）+ E AB（t 0，0）仪表零点调整法：将仪表的机械零点调到t o补偿电桥法：用电桥产生E AB（t 0，0 ）与E AB（t，t o）叠加，即可消除t o变化对测量的影响。
补偿热电偶：用与测量热电偶同型号的热电偶进行补偿，用于多支热电偶。
3、（10分）控制器输入偏差是阶跃信号（见下图），请根据已知参数，画出P、PI 的输出响应曲线。
（1）P输出，已知：比例度S =50% （2）PI输出，已知：比例度S =100%积分时间Ti=1分答:4、（20分）下图为加热炉装置，工艺要求利用燃料量来控制炉出口介质温度t（简单控制系统）；①指出构成控制系统时的被控变量、控制变量、干扰量是什么？②在下图中画出控制流程图；③选择执行器的气开、气关类型以及控制器的作用方向；④画出简单控制系统方框图；⑤简单说明该系统克服干扰的过程（可设温度t升高，分析调节动作过程）。
答：① 构成控制系统时的被控变量是出口介质温度；操纵变量是燃料量, 干扰量是：进料流量和温度、燃料的压力、炉膛温度和压力以及环境温度。
50 C C D ,60(fC⑤ 该系统克服干扰的过程：当干扰作用使温度t 升高，测量大于给定，控制器 输入偏差增大，其输出控制信号减少，气开阀关小，燃料量减少，塔顶温度下 降，维持给定。
三、计算题：（10分） 计算下图各热电偶回路所产生的热电势（10分）注：A B-- --K 型热电偶；A x B x 一K 型热电偶补偿导线C D----S 型热电偶；C / D ，----S 型热电偶补偿导线; 25C CGOT-O —S0"C 答：1、E1=頤300,50)+E CD (50,25)=(12.207-2.002)+(0.299-0.142) =10.342(mV)E2=E CD (300,50)-E CD (50,25) =(2.323-0.299)-(0.299-0.142) =1.867 (mV)《化工仪表与自动化》课程测试试题二填空题（28分）1 •控制系统引入积分作用是为了 _消除余差 _,但积分的引入会使系统 —不稳定, 引入微分作用④ 简单控制系统方框图见下图是为了克服容量滞后。
某调节系统采用比例积分作用调节器，先用纯比例调整到合适的调节输出，在加入积分作用的过程中，应_减小放到倍数_。
2. 被调介质流过阀门的相对流量（Q/Qmax）与阀门相对行程（I/L）之间的关系,称为调节阀的流量—特性;若阀前后的压差保持不变时,上述关系称为_________________理想—特性；实际使用中，阀前后的压差总是变化的，此时上述关系为—工作—特性。
调节阀的流量特性有—直线_、等百分比_ 、_抛物线_和—快开_，流量特性的选择主要是与广义对象相匹配。
3. 与单回路控制系统相比，串级调节系统具有以下三个特点：①（对于进入副回路的干扰有很强的克服能力）；②（提高了工作频率）；③（具有）。
4. 控制对象的干扰通道的动态特性对过渡过程的影响是：干扰通道的时间常数愈大，对被控变量的影响越小干扰通道容量滞后愈多,则调节质量越差；干扰通道的纯滞后对调节质量有影响，纯滞后越大，质量越差。
5 •简单调节系统的基本特征是闭合回路和负反馈。
6. 常用的标准节流件有孔板和 ______。
7. 热电偶的热电特性与热电偶材料、两节点温度__有关，与热电偶几何尺寸无关。
二、综合题（分）1、（10分）画出气开式类型执行器的两种简单结构示意简图；控制系统在什么情况下选择气开类型执行器？举例说明。
答：①v—②如：加热炉温度控制，当燃料量为操纵变量时，其执行器应选择气开类型，当信号中断时，切断燃料，保证安全。
2、（20分）在控制系统应用中，有哪些基本控制规律和组合控制规律？写出各自的表达式？它们各应用在什么场所？答：①在控制系统应用中，基本调节规律有：P、I、D,基本组合调节规律有PI、PD PID。
②P：Ay"1 fPI：型二Kp（£+—edt）I「加PID：4=K“ + y#df +心万）③P:自衡能力强，滞后小的对象且控制质量要求不高PI :对象滞后小，负荷变化幅度大，要求无差PD 一阶滞后较大允许有余差的对象PID：负荷变化大，容量滞后大，被控变量变化缓慢，质量要求高3、（12分）下图为电子电位差计结构原理图，请补充完整连接线（包括电源和电流及输入信号的方向），并回答：电子电位差计是根据什么原理工作的？在温度检测中与何种检测元件配套使用？指出调整零点、量程的电阻。
答:①电子电位差计是使用电压平衡原理工作。
②在温度检测中热电偶配套。
下图是其线路图4、（10分）写出差压式流量计的基本方程式；说明公式中各个符号所代表的含义。
答:Q十F。
总（P L F?）a流量系数；Q被测流体流量£--- 体膨胀校正系数F0节流件的开口面积P――被测流体的密度△ P――节流件前后差压三、计算题（20分）1、（10分）计算下图液位差压变送器的量程、测量范围及迁移量已知：H=C H 10m h=1.2m p =35kg/m3g 〜10m/s2答：△ P=R-P-=Hp g+h p g=3500H+4200 Pa差压变送器：量程=35000 (Pa)测量范围=4200〜39200 (Pa) 迁移量=4200 (Pa)2、（10分）某压力仪表的测量范围是100〜1100Pa,其精度为0.5级, 则这台表的量程是多少？基本误差是多少？最大绝对误差是多少？允许误差是多少？答：① 1000Pa② 0.5%③土5Pa④ 0.5%《化工仪表与自动化》课程测试试题三填空题（28分）1、检测仪表的基本组成有测量、传动放大和显示三个部分。
2、在控制系统中，增加比例度，控制作用减少：增加积分时间;控制作用卫少—:增加微分时间，控制作用增加。
3、按误差出现的规律，可将误差分为系统误差、偶然误差及疏忽误差。
4、描述对象特性的三个参数是放大系数、时间常数和滞后时间。
5、某温度表的精度为0.5级，其测量下限是50C,上限是850E。
贝吐匕表的量程是800 ;测量范围是50~850 ;允许基本误差是0.5% :最大绝对误差是4 。
6、热电偶温度计中常用的冷端温度补偿方法有冷端温度保持0度法、冷端温度修正法、校正仪表零点法、补偿电桥法、补偿热电偶法五种。
7、自动平衡电桥配热电阻测温时，采用三线制连接，其连接导线的电阻规定为2x2.5 __________________ Q。
二、综合题（62分）1、（15分）比较电子电位差计与电子平衡电桥在测量原理和结构上有哪些异同点。
答：原理的相同点：都是利用滑动触点位置的变化来反映被测温度的大小。
结构的相同点：放大器、可逆电机、同步电机、传动机构结构的不相同点：检测元件、测量桥路。
原理的不相同点：2、（15分）热电偶测温时，使用补偿导线的目的是什么？它能否进行冷端温度补偿？如不能应如何处理？答：①使用补偿导线的目的是将热电偶的冷端从温度较高、波动较大的地方移到温度较低、且相对稳定的地方。
②如果只使用补偿导线还不能达到冷端温度补偿的目的，必须与其它方法配合起来使用。
③具体方法如下：热电偶常用的冷端温度补偿方法有：公式计算法、冰浴法、仪表机械零点调整法和电桥补偿法。
3、（12分）画出串级控制系统的方框图；分别说出副回路及主回路所起到的作用。
答：下图为串级控制系统的方框图；副回路是克服作用于副对象的干扰，使副被控变量基本稳定，减少对主变量的影响；而主回路主要克服作用于主对象的干扰，保证主被控变量稳定。
4、（20分）工艺要求利用回流量来控制塔顶温度t（简单控制系统），为保证塔正常操作，回流量不允许中断。
①指出构成控制系统时的被控变量、操纵变量、主要干扰是什么？（4分）②在图上画出控制流程图并确定执行器类型；（5分）③选择控制器的作用方向；（3分）④画出简单控制系统方框图；（4分）⑤简单说明该系统克服干扰的过程（可设温度t升高，分析控制动作过程）。
（4分）答：① 构成控制系统时的被控变量是塔顶温度；操纵变量是塔顶回流量，主要干扰量是：进料的流量和温度，回流的温度和流量，加热蒸汽量等。
③控制器为反作用方向。
④简单控制系统方框图见下图⑤该系统克服干扰的过程：当干扰作用使温度t升高，测量大于给定，控制器输入偏差增大，其输出控制信号增加，气开阀开大，回流量加大，塔顶温度下降，回复给定。
