宁波LTE室分设计原则宁波室分设计原则中国移动通信集团设计院有限公司浙江分公司2012-10201210目录2LTE室分信源设计3LTE分布系统设计LTE 室分总体建设原则⏹本次宁波室分LTE 改造工程TD-LTE 室分系统采用E 频段。
与室外宏站采用异频组网方式,室内小区间可以根据场景特点采用同频或异频组网室内小区间可以根据场景特点采用同频或异频组网。
FDD-D TDD TDD FDD-U SAT TDD TDD TDD FDD-U 17101785180518801900192019802010202523002400257526152020603015100403030⏹室内分布系统使用双路建设方式能充分体现MIMO 上下行容量增益,对于新增室内覆盖的室统室统室统2320目前LTE可用频段2370F A E D楼宇建设双路室分系统,对于已建设室内分布系统的楼宇优先采用单路室分系统改造,当不能满足业务需求时改造双路室分系统。
TD LTE 室内分布系统的建设应综合考虑业务需求网络性能改造难度投资成本等因⏹TD-LTE 室内分布系统的建设应综合考虑业务需求、网络性能、改造难度、投资成本等因素,体现TD-LTE 的性能特点并保证网络质量,且不影响现网系统的安全性和稳定性。
LTE室分总体建设原则⏹TD-LTE室内分布系统建设应坚持室内外协同覆盖的原则,控制好室内分布系统的信号外泄。
⏹TD-LTE室内分布系统建设应综合考虑GSM、TD-SCDMA、WLAN和TD-LTE共用的需求,并按照相关要求促进室内分布系统的共建共享。
多系统共存时系统间隔离度应满足要求,并按照相关要求促进室内分布系统的共建共享多系统共存时系统间隔离度应满足要求避免系统间的相互干扰。
⏹TD-LTE室内分布系统建设应保证扩容的便利性,尽量做到在不改变分布系统架构的情况下,通过小区分裂、增加载波、空分复用等方式快速扩容,满足业务需求。
⏹TD-LTE与TD-SCDMA(E频段)共存时,应通过上下行子帧/时隙对齐方式规避系统间干扰。
L T E室分设计规范指导
书v1
-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
LTE室分设计规范指导书
一、功率问题
LTE的边缘场强要求,天线口功率要求:
杭分意见:室内RSRP边缘场强>-105DBm;天线口功率-15~-10DBm,室内比室外弱在10米处>10DB,或室内<-100DBm。
制定参考信号的信道:
3151-fae,A\F频段总功率是20W,PSSS(导频信号)参考信道最大功率,3151-e-fae设备, A\F频段总功率是30W,PSSS(导频信号)参考信道最大功率
目前支持3级/4级级联最大支持18个RRU(工程建议不超过10个RRU)。
3152-e 设备支持MIMO双通道最多两级级联,最大支持12个RRU。
室分使用设备功率建议:
二、TD一二三四期RRU替换和单双天馈设备使用说明
三、LTE全楼单天馈、全楼双天馈和全楼局部双天馈方案说明
1、LTE全楼单天馈
图-1 2、LTE局部天馈
图-2 3、LTE全楼双天馈
图-3。
1.8内部资料注意保存中国联通LTE无线网络建设指导意见中国联通网络公司网络建设部2014年01月目录一.总体原则 (4)二.部署区域选择 (5)1.室外宏基站部署区域选择 (5)1.1 LTE FDD (5)1.2 TD LTE (5)2.室内分布系统覆盖区域选择 (6)三.室外覆盖规划原则 (6)1.规划指标要求 (6)2.站址选择 (7)3.天馈线建设原则 (7)3.1总体原则 (7)3.2具备新装天线安装位置的站点 (8)3.3不具备新装天线安装位置的站点 (8)3.4天线指标要求 (9)3.5天线安装要求 (9)四.室内覆盖规划原则 (10)1.总体原则 (10)2.单/双通道方案建设原则 (11)2.1 单/双通道方案选取原则 (11)2.2 单/双通道方案建设原则 (11)2.3 双通道方案天线选取原则 (13)3.规划指标要求 (13)4.信源选取原则 (14)5.器件选取原则 (14)五.站型配置 (15)1.基站类型 (15)2.载频配置 (15)3.功放配置 (15)4.接口配置 (16)5.传输配置 (16)六.功能配置 (17)附件1:LTE室内分布系统建设方案 (18)一. 总体原则(1) LTE网络定位为提供高速数据接入服务,以满足用户高速数据业务需求和提高使用体验为目的进行部署;3G网络定位为语音业务和数据业务的主力承载网络,应继续完善覆盖和容量;利用3G、4G网络的融合竞争优势,共同为用户提供良好、无缝的业务体验。
(2) LTE网络部署应综合考虑竞争和网络长期发展需求,兼顾网络投资效益,优先选择网络竞争力、投资效益双提升的区域。
(3) TD LTE网络侧重解决局部区域无线宽带接入,承载战略品牌区高速数据,兼顾市场竞争、效益和口碑宣传;在做好TD LTE网络建设的同时,应做好LTEFDD网络引入的准备工作,TD LTE和LTE FDD网络应共用核心网并充分共用传输、配套等资源,向融合4G网络演进。
方案设计规范及原则一、移动规范及原则(一)频率配置原则中国移动TD-SCDMA可使用1880~1900MHz(F频段,原A频段)、2010~2025MHz(A频段,原B频段)和2320~2370MHz(E频段,原C频段),总计85MHz。
室内分布频率配置原则为:1.室内覆盖与室外覆盖尽量采用异频组网方式。
在频率紧张的情况下,应保证与室外有切换关系的室内小区的主载频与室外小区主载频保持异频。
2.2320~2370 MHz(E频段50MHz)目前只允许用于室内覆盖,建议将该频段主要用于热点区域TD-SCDMA系统室内覆盖的扩展频段。
(二)信源选取原则室内覆盖系统在选择信号源时,主要应根据物业点区域的话务需求、资源情况、无线环境情况和所选室内覆盖系统类型确定。
目前TD-SCDMA系统主要设备类型为基带拉远型(BBU+RRU)基站,基带拉远型设备(BBU+RRU)能适合各类使用场景,相对于传统的信源具有组网灵活、可分散分布功率资源、易于组成超级小区等优点,非常适合作为各场景下室内覆盖系统的信源,TD室内分布信源原则上采用基带拉远型(BBU+RRU)设备。
(三)功率配置原则TD-SCDMA室内分布选用BBU+RRU作为信源,应使用PCCPCH信道功率进行分布系统功率预算,为保证公共信道和上下行各业务平衡,室内分布系统设计时按照PCCPCH信道功率(双码道)为32dBm取定,对部分覆盖面积较小的场景可降低功率设计。
(四)RRU配置原则1.RRU使用原则:单通道RRU具有功率大、安装灵活,在室内分布系统建设中建议优选单通道的RRU。
2.多频段RRU的配置原则:为推动产业界对E频段的支持进度,新建室内分布系统应在部分业务需求高的站点采用支持A/E混合组网的RRU,混合组网的RRU根据厂家支持情况可采用二合一RRU或独立RRU串接;对于业务需求高的室内分布系统,如现有A频段载波不能满足业务需求,鉴于目前E频段终端不能有效吸收业务量,可通过新增F频段RRU进行扩容3.RRU分区规划原则:对于使用多个RRU覆盖的物业点需进行RRU的覆盖分区规划,规划时应使得各个RRU分区间的隔离度尽可能高(建议隔离度应大于12dB),以利于提高空分复用性能及后期扩容,降低改造工作量。

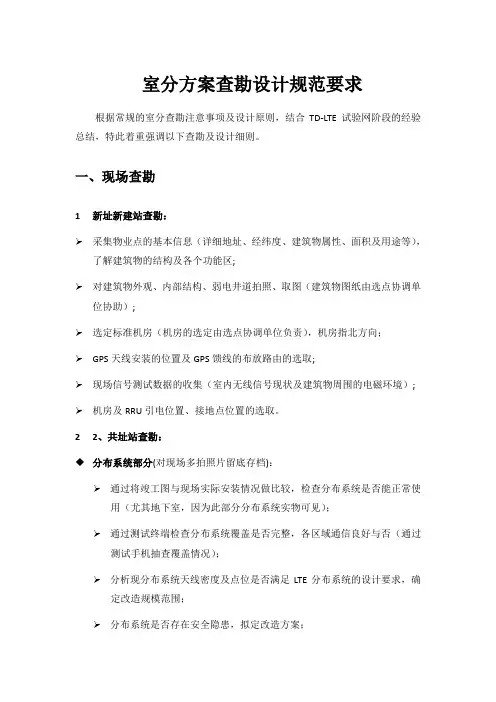

室分方案查勘设计规范要求根据常规的室分查勘注意事项及设计原则,结合TD-LTE试验网阶段的经验总结,特此着重强调以下查勘及设计细则。
一、现场查勘1新址新建站查勘:采集物业点的基本信息(详细地址、经纬度、建筑物属性、面积及用途等),了解建筑物的结构及各个功能区;对建筑物外观、内部结构、弱电井道拍照、取图(建筑物图纸由选点协调单位协助);选定标准机房(机房的选定由选点协调单位负责),机房指北方向;GPS天线安装的位置及GPS馈线的布放路由的选取;现场信号测试数据的收集(室内无线信号现状及建筑物周围的电磁环境); 机房及RRU引电位置、接地点位置的选取。
22、共址站查勘:◆分布系统部分(对现场多拍照片留底存档):通过将竣工图与现场实际安装情况做比较,检查分布系统是否能正常使用(尤其地下室,因为此部分分布系统实物可见);通过测试终端检查分布系统覆盖是否完整,各区域通信良好与否(通过测试手机抽查覆盖情况);分析现分布系统天线密度及点位是否满足LTE分布系统的设计要求,确定改造规模范围;分布系统是否存在安全隐患,拟定改造方案;原来合路器及其他无源器件是否满足合路E频段,如果不满足,需要替换为满足条件的器件。
核对现场是否有WLAN信源馈入,需记录AP安装位置;核实RRU设备安装位置空间和引电情况(着重记录现有RRU的取电方式,现场情况需描述清楚,插线板,裸接情况要重点提出改造);核实原有小型交流配电箱是否有多余空开给新增RRU供电,核实取电的负荷;对站点的基本信息做好记录(地址、经纬度、大楼照片等);◆信源设备部分(对现场多拍照片留底存档):●TDS-BBU设备及配套:按表格内容记录BBU的板件配置现状;是否有空间提供新增BBU的安装(机架的空留空间,单位:U);记录GPS现状,包括GPS天线数量、功分器,放大器、馈线长度;记录现有PTN是否有GE光口,若无,需记录传输综合柜是否有新增PTN 的安装空间;●TDS-RRU设备部分:记录RRU设备型号,取电方式及其他安装环境;◆电源部分(对现场多拍照片留底存档):查勘记录机房的供电系统的现状,包括DC,DC/DC的容量、空余接线端子(一次、二次)、是否可以扩容、电池情况、负载等;是否有新增电源系统的空间;TDS系统是否有DCDU或4815等配电设备,记录DCDU的版本,配置资源及空余端子情况;新增有源设备的接地方案的查勘核实。
目录1 TD-LTE室分规划原则规划原则频段选择中国移动频率使用原则同频或异频组网方式信源规划建设原则信源使用原则电梯地下室建设原则营业厅建设原则2 TD-LTE室分设计原则天线口功率及边缘场强RRU使用原则覆盖设计原则无源器件使用原则天线设计原则馈线改造使用原则外泄设计原则切换设计原则容量设计原则3 TD-LTE室分建设原则新建TD-LTE全楼单天馈方案设计TD-LTE全楼双天馈方案设计TD-LTE局部双天馈方案设计改造TD-LTE全楼单天馈方案设计TD-LTE全楼双天馈方案设计TD-LTE局部双天馈方案设计1 TD-LTE室分规划原则LTE站点规划原则LTE站点规划原则:主要依据现网高话务、高流量、高倒流进行选点规划。
建网初期TLE室内网络主要考虑在市城区进行建设,后期逐步扩展至县城区与市辖镇,市辖村、县辖镇、县辖村暂不考虑进行建设。
目前LTE室分三阶段在郊县富阳临安已规划站点建设。
LTE站点替换原则:替换原则要求建设目标一致,投资规模偏差相当。
如:改造站点去替新建站点,容易造成投资偏差,原则上不建议替换。
由于2012年投资费用紧张,领导反复强调,能省则省,同步改造建设站点项目投资归属尽可能优先靠拢LTE及TD。
频段选择中国移动频率使用原则:F频段 A频段 E频段 D频段1880 1920 2010 2025 2320 2370 2570 2620A频段:2010MHZ~2025MHZ,共计15MHZ,供TD-SCDMA使用。
F频段:1880MHZ~1920MHZ,共计40MHZ,1880MHZ~1900MHZ供TD-LTE室外使用;E频段:2320~2370的50MHZ,供TD-LTE室分使用。
D频段:2570~2620MHZ,共计50MHZ, 供TD-LTE室外使用。
备注:LTE室分站点及地铁站点使用E频段,单天馈站点使用RRU类型为RRU3151e,双天馈站点使用RRU3152e;隧道站点使用F频段;使用RRU类型为RRU3152-fa;同频或异频组网方式TD-LTE室内与室外采用异频组网方式,E频段作为中国移动TD-LTE规模商用网室内分布系统的使用频段,可以使用2320-2370MHz共50MHz频率资源,室内小区可以根据场景特点采用同频或异频组网。
LTE室分整改开展模式建议方案及经验分享一、LTE室分概述此次交流主要着眼于研究已经建成的LTE室分网络存在的性能问题,给出室分网络建设优化的建议,供即将开展的大规模LTE室分网络建设借鉴。
我公司首先对可能存在的问题做理论分析,其次是在现网存在的室分问题做的排查,最后根据排查问题的经验,给出建设建议。
1、多系统室分规划基本原理(一)LTE室内覆盖,一般和GSM\WCDMA\WLAN系统合路,需考虑同步覆盖:例如LTE和WCDMA合路共用天馈分布系统,两者边缘覆盖场景同时满足规范要求。
同步覆盖性能良好:同时满足两者边缘覆盖指标,设备功率利用率好同步覆盖性能不好:某一系统边缘覆盖指标差,边缘用户业务性能差;或某一个系统边缘覆盖指标过强,设备功率利用率差!2、多系统室分规划基本原理(二)频段差异导致信号在馈线传输损耗、空间传播和遮挡损耗不一致,将影响两者同步覆盖性能,也将影响LTE室分覆盖建设方案。
馈线损耗(每百米)式2、分场景原则双路改造能成倍提高室分小区的吞吐率,但改造成本大、难度高,应根据实际需求进行选择3、新建组网方案(1)、新建SISO模式主要用于用户少、容量要求低的场景,如小型楼宇、停车场等,建议新建单路DAS实现LTE SISO 。
组网注意事项:a)、信源功率是否足够;b)、上下行时隙配比;c)、若室内有其他系统,注意TD-LTE天线点位需要足各系统干扰抑制的隔离度,特别是与WLAN的干扰。
(2)、新建MIMO模式主要用于用户多、容量要求高、施工容易等场景,如大型商务楼宇、大型商场、机场、地铁等,采用两个单极化全向吸顶天线或双极化全向吸顶天线(3)、“2G/3G单DAS→ LTE单DAS”改造方案已有室分系统中存在许多比较陈旧的楼宇,系统改造已经非常困难,或者物业不允许再对楼宇进行改造,这种情况占90%以上,LTE引入只能利用现有的单路室分系统。
LTE根据现有DAS系统的设计可以选择在主干或者平层跟现有系统进行合路。
室内分布系统规划原则(一)总体要求1.TD-LTE室内分布系统的建设应综合考虑业务需求、网络性能、改造难度、投资成本等因素,体现TD-LTE的性能特点并保证网络质量,且不影响现网系统的安全性和稳定性。
2.室内覆盖基站原则上在目标覆盖区域内的TD-SCDMA网络已建设室内分布的基站中选择,并按照数据业务热点、服务重点客户、行业应用和业务展示的原则进行建设,具体场景优先选择重点营业厅、交通枢纽、大型会展中心、高档写字楼、四星级以上酒店、高校、高档住宅小区等。
3.室内分布系统使用双路建设方式能充分体现MIMO上下行容量增益。
对于新增室内覆盖的楼宇建设双路室分系统,对于已建设室内分布系统的楼宇优先采用单路室分系统改造,当不能满足业务需求时改造双路室分系统。
4.TD-LTE室内分布系统建设应综合考虑GSM(DCS)、TD-SCDMA、WLAN和TD-LTE共用的需求,并按照相关要求促进室内分布系统的共建共享。
多系统共存时系统间隔离度应满足要求,避免系统间的相互干扰。
5.TD-LTE室内分布系统建设应坚持室内外协同覆盖的原则,控制好室内分布系统的信号外泄。
6.TD-LTE室内分布系统建设应保证扩容的便利性,尽量做到在不改变分布系统架构的情况下,通过小区分裂、增加载波、空分复用等方式快速扩容,满足业务需求。
7.TD-LTE室内分布系统原则上使用E频段组网,与室外宏基站采用异频组网方式,在无法进行E频段改造的场景可以使用F频段组网。
室内小区间可以根据场景特点采用同频或异频组网。
8.TD-LTE与TD-SCDMA(E频段)共存时,应通过上下行子帧/时隙对齐方式规避系统间干扰。
9.TD-LTE室内分布系统应按照“多天线、小功率”的原则进行建设,电磁辐射必须满足国家和通信行业相关标准。
(二)室分分布物业点选择室内分布系统物业点应结合GSM/TD-SCDMA数据业务流量特点进行选择,具体方法可将GSM/TD-SCDMA各物业点最近一周内每天数据业务最忙时的数据流量均值由高到低进行排序,排序越靠前,则TD-LTE覆盖优先级越高,最终根据建设规模、优先等级、市场推广营销策略等多个因素综合确定。
中国移动浙江公司目录1 TD-LTE室分规划原则...........................................................1.1规划原则..............................................................1.2频段选择..............................................................1.2.1 中国移动频率使用原则 ....................................................1.2.2 同频或异频组网方式......................................................1.3信源规划建设原则 ......................................................1.3.1信源使用原则..........................................................................................................................1.3.2电梯地下室建设原则 ..............................................................................................................1.3.3营业厅建设原则 ......................................................................................................................2 TD-LTE室分设计原则...........................................................2.1天线口功率及边缘场强...................................................2.2 RRU使用原则................................................................2.3覆盖设计原则...........................................................2.4无源器件使用原则.......................................................2.5天线设计原则...........................................................2.6馈线改造使用原则.......................................................2.7外泄设计原则...........................................................2.8切换设计原则...........................................................2.9容量设计原则...........................................................3 TD-LTE室分建设原则..........................................................3.1 新建.................................................................3.1.1TD-LTE全楼单天馈方案设计 ................................................3.1.2TD-LTE全楼双天馈方案设计 ................................................3.1.3TD-LTE局部双天馈方案设计 ................................................3.2 改造.................................................................3.2.1TD-LTE全楼单天馈方案设计 ................................................3.2.2TD-LTE全楼双天馈方案设计 ................................................3.2.3TD-LTE局部双天馈方案设计 ................................................1TD-LTE室分规划原则1.1LTE站点规划原则LTE站点规划原则:主要依据现网高话务、高流量、高倒流进行选点规划。
