津建安-施-46-接地电阻测试记录

津建安-施-47漏电保护器测试记录
填表说明：
漏电保护器测试分两项内容，第一项测试联锁机构的灵敏度，其测试方法为按动漏电保护器的实验按钮三次；带负荷分、合开关三次，均不应有误动作；在运行测试方式按钮（周）栏内填写三次正常；第二项测试特性参数，测试漏电保护器的漏电动作电流、漏电不动作电流和分断时间，采用专用漏电保护器测试仪进行测试。

并将测试数据填写在运行动作情况栏内，并由实验人本人签字。

以上测试应该在安装后和使用前进行，所有漏电保护器投入运行后定期进行，雷雨季节应增加次数。

漏电保护器编号一栏，应填写漏电保护器的出厂编号，或者是按项目名称统一编号，便于计数。

注：本表适用于单相、单相三线、三相四线制、三相五线制的照明、动力线路及电缆、设备器具等
绝缘电阻的测试。

质保安No.27-1 机械设备试验、调试、试运行记录
质保安No.28-1电气设备试验、调试、试运行记录
质保安No.32施工及质量自检记录表
质保安No.17-1 隐蔽工程检查验收记录
质保安No.16-1 二次灌浆检查及砼强度试验记录
质保安No.15-1基础垫铁布置表
质保安No.14-1
设备基础检查记录
质保安No.12-1 设备开箱检验报告
质保安No.13-1
质保安No.2-1 电气仪表类合格证贴条
（合格证粘贴处）
质管安Ｎｏ.1-3-1 设计交底、图纸会审记录
工程竣工验收报告
单位工程名称：
建设单位名称：
竣工验收时间：年月日
注：本表由建设单位在工程竣工验收时组织填写，证明工程符合竣工验收条件，可以投入使用。

表中验收人员签字均须本人签字，不得打印和复印。

本表报质量监督站一份。

各基层单位：近期以来，因天气原因造成的灾害时有发生，电器使用安全成为近期防范的重点之一，2012年外审检查也提出要求，各分公司及项目部应立即行动起来，对电器线路安全、特种设备、施工机具使用、地基基础处理工程加强安全监控，做好检查和安全防范，做好防洪、防雷暴工作。

接地电阻测试记录表请于8月10日前报公司工程部。

说明：接地电阻测试记录表填写方法一、接地电阻测试记录表填写先要注意的地方：1、测试结果=实测阻值x季节系数；可参考：接地电阻季节换算系数表测试月2、3月4、9月5、6月7、8月10、11月1、12月系数 1.0 1.6 1.95 2.4 1.55 1.22、接地电阻应定期（至少每季度一次）进行测试；3、测试人为电工，监测人可以是施工员、安全员等施工管理人员。

二、接地电阻测试记录表怎么填：1、名称：填写被测对象名称。

即产品名称或零部件名称；2、型号：填写被测对象的型号或规格。

即产品或零部件型号、规格；3、测试日期：填写测试的详细日期；4、气候：填写测试试样周边环境的详细温度和湿度；5、电阻：采用接地电阻测试仪直接读出来的接地电阻值或原始测试方法通过电流和电压计算出来的接地电阻值。

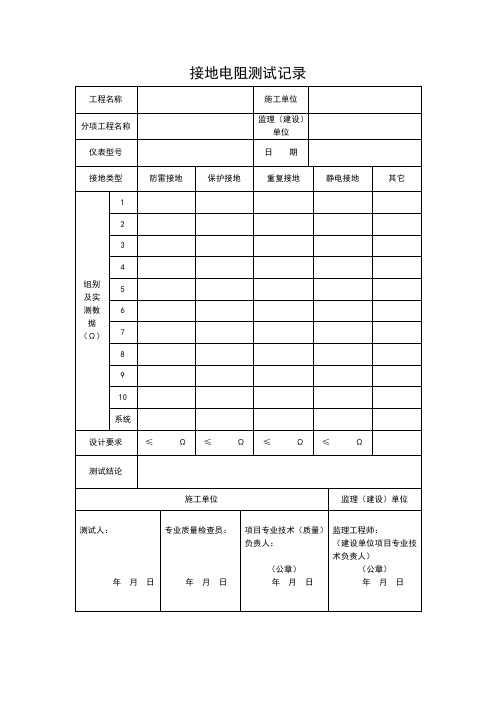

表C6.9.7 接地电阻测试记录编号：工程名称施工单位仪表型号天气情况（含湿度）测试日期水平接地体季节系数ф值垂直接地体季节系数ф值气温℃测试项目接地位置或机械设备名称防雷接地保护接地重复接地工作接地保护接零设计要求 30≤Ω 4≤Ω10 ≤Ω4≤Ω4≤Ω测试结果测试人员签字项目机电负责人：项目安全员：测试人：监理签字。

（津建安表35）天津市建设工程施工现场安全保证资料
接地电阻测试记录
No:
工程名称香薇邸1-9#楼、地下车库及
设备用房工程
施工单位中国建筑第二工程局有限公司
仪表型号ZC29B-1 测试日期年月日
测试单位中国建筑第二工程局有限公
司项目机电部
天气情况
检测内容测试人签字
工作接地一号变压器Ω二号变压器Ω
重复接地一号配电柜Ω、二号配电柜Ω、一号楼配电箱Ω、二号楼配电箱Ω、三号楼配电箱Ω、四号楼配电箱Ω、五号楼配电箱Ω、六号楼配电箱Ω、七号楼配电箱Ω、八号楼配电箱Ω、九号楼配电箱Ω、消防专用配电箱Ω、生活区Ω
防雷接地一号施工电梯Ω、二号施工电梯Ω、三号施工电梯Ω、四号施工电梯Ω、五号施工电梯Ω、六号楼施工电梯Ω、七号施工电梯Ω
特
殊
接
地
其
他
天津市建设工程安全质量监督管理总队监制。
