2016年10月自考机械设计基础(02185)试题及答案解析

机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。

在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。

1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大 D. 三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11. 带传动中，弹性滑动A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于A.σ1+σb1+σ cB. σ1+σb2+σ cC. σ2+σb1+σ cD. σ2+σb2+σc 【】13. 转轴的变曲应力为A．对称循环变应力 B.脉动循环变应力C．非对称循环变应力 D.静应力【】14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为A．10% B. 80% C.90% D.99% 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值【】二、填空题：本大题共10个小题，每空1分，共20分。

机械设计基础考试题库及答案一、单项选择题1. 机械设计中，通常所说的“三传”指的是（）。

A. 传动、传递、传送B. 传递、传动、转矩C. 传动、传递、转动D. 传动、传递、传递答案：C2. 机械设计中，下列哪一项不是机械设计的基本要求（）。

A. 强度B. 刚度C. 寿命D. 重量答案：D3. 机械设计中，下列哪一项不是机械零件的失效形式（）。

A. 断裂B. 磨损C. 腐蚀D. 过载答案：D4. 机械设计中，下列哪一项不是机械零件的常用材料（）。

A. 钢B. 铸铁C. 塑料D. 混凝土答案：D5. 机械设计中，下列哪一项不是齿轮传动的特点（）。

A. 效率高B. 结构紧凑C. 传动平稳D. 噪音大答案：D二、多项选择题6. 机械设计中，下列哪些因素会影响零件的强度（）。

A. 材料B. 尺寸C. 表面粗糙度D. 工作温度答案：ABCD7. 机械设计中，下列哪些因素会影响零件的寿命（）。

A. 材料B. 载荷C. 润滑D. 环境答案：ABCD8. 机械设计中，下列哪些因素会影响零件的刚度（）。

A. 材料B. 尺寸C. 形状D. 载荷答案：ABCD9. 机械设计中，下列哪些因素会影响零件的磨损（）。

A. 材料B. 表面粗糙度C. 润滑D. 载荷答案：ABCD10. 机械设计中，下列哪些因素会影响零件的腐蚀（）。

A. 材料B. 环境C. 温度D. 湿度答案：ABCD三、判断题11. 机械设计中，零件的强度越高，其寿命就越长。

（）答案：×（错误）12. 机械设计中，零件的刚度越高，其变形就越小。

（）答案：√（正确）13. 机械设计中，零件的重量越轻，其强度就越低。

（）答案：×（错误）14. 机械设计中，零件的表面粗糙度越低，其疲劳寿命就越长。

（）答案：√（正确）15. 机械设计中，零件的润滑条件越好，其磨损就越小。

（）答案：√（正确）四、简答题16. 简述机械设计中，零件的失效形式有哪些？答案：机械零件的失效形式主要包括断裂、磨损、变形、腐蚀等。

机械设计基础试题库一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。

……（√）2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。

（×）4、机构是具有确定相对运动的构件组合。

………………………………（√）5、构件可以由一个零件组成，也可以由几个零件组成。

………………（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。

……（×）7、连杆是一个构件，也是一个零件。

………………………（√）8、减速器中的轴、齿轮、箱体都是通用零件。

………………………………（×）二、选择(每题一分)1、组成机器的运动单元体是什么？（ B ）A．机构B．构件C．部件D．零件2、机器与机构的本质区别是什么？（ A ）A．是否能完成有用的机械功或转换机械能B．是否由许多构件组合而成C．各构件间能否产生相对运动D．两者没有区别3、下列哪一点是构件概念的正确表述？（ D ）A．构件是机器零件组合而成的。

B．构件是机器的装配单元C．构件是机器的制造单元D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（ B ）A．钉B．起重吊钩C．螺母D．键5、以下不属于机器的工作部分的是（ D ）A．数控机床的刀架B．工业机器人的手臂C．汽车的轮子D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。

车床上的主轴属于（执行）部分。

2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。

3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。

4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。

5.机器或机构各部分之间应具有_相对__运动。

机器工作时，都能完成有用的__机械功___或实现转换__能量___。

2 平面机构一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副，称为高副，它产生 1 个约束，而保留 2 个自由度。

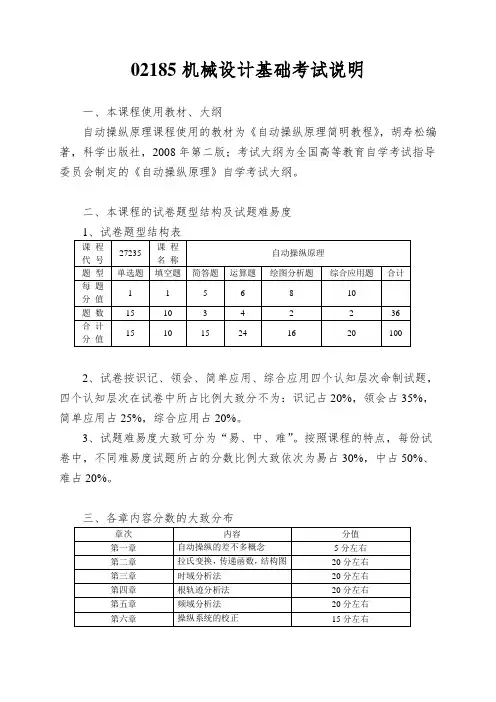

02185机械设计基础考试说明一、本课程使用教材、大纲自动操纵原理课程使用的教材为《自动操纵原理简明教程》，胡寿松编著，科学出版社，2008年第二版；考试大纲为全国高等教育自学考试指导委员会制定的《自动操纵原理》自学考试大纲。

二、本课程的试卷题型结构及试题难易度2、试卷按识记、领会、简单应用、综合应用四个认知层次命制试题，四个认知层次在试卷中所占比例大致分不为：识记占20%，领会占35%，简单应用占25%，综合应用占20%。

3、试题难易度大致可分为“易、中、难”。

按照课程的特点，每份试卷中，不同难易度试题所占的分数比例大致依次为易占30%，中占50%、难占20%。

三、各章内容分数的大致分布四、各章内容的重、难点五、各题型试题范例及解题要求1、单选题（每小题1分，共15分）要求：在下列每小题的四个备选答案中选出一个正确的答案，并将其字母标号填入题干的括号内。

范例：按照操纵系统的微分方程的系数是否是时刻变量的函数，将系统分为（）系统和时变系统。

A. 定常B. 连续C. 离散D. 恒值解答：A2、填空题（每小题1分，共10分）例：劳斯稳固判据是按照传递函数特点方程的系数判定系统的稳固性。

要求：直截了当将答案填在试题的空格上。

解答：闭环3、简答题（每小题5分，共15分）要求：直截了当写出有关咨询题的要点，不要展开议论。

范例：用拉氏变换法解线性定常微分方程包括哪些？解答：(1) 考虑初始条件，对微分方程中的每一项分不进行拉氏变换（2分）（2）由代数方程求出输出拉氏变换函数的表达式（1分） （3）对拉氏变换的函数求反变换（2分） 4、运算题（每小题6分，共24分）要求：写出要紧运算过程，只写出答案的只给答案分。

范例： 设单位负反馈系统的开环传递函数为)50s 5(s )s (G +=K，求出闭环阻尼比为0.5时所对应的K 值下的%,σr t 。

解答： 5/105/505)505(1)505()s (22K s s K K s s K s s K s s K ++=++=+++=Φ 105==Kn ω 5.0210==nωζ 500=K (2分)24.01arccos 2=--=ζωζπn r t (2分) %16%100%21==--ζζπσe (2分)5、绘图分析题（每小题8分，共16分） 要求：写出绘制图形的要紧步骤。

(直打版)机械设计基础试题库及答案详解DOC(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(直打版)机械设计基础试题库及答案详解DOC(word版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(直打版)机械设计基础试题库及答案详解DOC(word版可编辑修改)的全部内容。

《机械设计基础》试题库一、填空题（机械原理部分）1．牛头刨床滑枕往复运动的实现是应用了平面四杆机构中的机构。

2．机构具有确定运动的条件是数目与数目相等.3．平面四杆机构的压力角愈，传力性能愈好。

4．平面四杆机构的传动角愈，传力性能愈好.5．有些平面四杆机构是具有急回特性的，其中两种的名称是机构、机构。

6．在平面四杆机构中，用系数表示急回运动的特性.7．摆动导杆机构中,以曲柄为原动件时，最大压力角等于度，最小传动角等于度。

8．在摆动导杆机构中，若导杆最大摆角φ = 30°，则其行程速比系数K的值为9．四杆机构是否存在止点，取决于是否与共线。

10．在铰链四杆机构中,当最短杆和最长杆长度之和大于其他两杆长度之和时，只能获得机构.11．平面四杆机构中，如果最短杆与最长杆的长度之和小于其余两杆的长度之和，最短杆为机架，这个机构叫__ 机构.12．平面连杆机构急回特性系数Ｋ____１时，机构有急回特性。

13．以滑块为主动件的曲柄滑块机构有____个止点位置.14．凸轮机构主要由、、和三个基本构件组成。

15．盘形凸轮的基圆,是指以凸轮的轮廓的值为半径所作的圆。

16 .在凸轮机构中，从动件的运动规律完全由来决定。

17．据凸轮的形状，凸轮可分为凸轮、凸轮和移动凸轮。

机械设计基础考试试题库（选择题）一、选择题(本大题共小题，每小题分，共分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．机器中各运动单元称为（ D)A 、零件 B、部件 C、机构 D、构件2．在平面机构中，每增加一个低副将引入( C ）A 、0 个约束 B、1 个约束 C、2 个约束 D、3 个约束3．当机构中主动件数目( B )机构自由度数目时，该机构具有确定的相对运动。

A 、小于 B、等于 C、大于 D、大于或等于4．曲柄摇杆机构处于死点位置时,角度等于零度的是（ B ）A 、压力角 B、传动角 C、极位夹角 D、摆角5．铰链四杆机构中,若最短杆与最长杆长度之和小于其余两杆长度之和,则为了获得曲柄摇杆机构，其机架应取（ B）A 、最短杆 B、最短杆的相邻杆 C、最短杆的相对杆 D、任何一杆6．在曲柄滑块机构中，若取曲柄为机架时，则可获得（A ）A 、曲柄转动导杆机构 B、曲柄摆动导杆机构C 、摆动导杆滑块机构 D、移动导杆机构7．凸轮机构的从动件选用等速运动规律时，其从动件的运动（A )A 、将产生刚性冲击 B、将产生柔性冲击 C、没有冲击D 、既有刚性冲击又有柔性冲击8．在设计直动平底从动件盘形凸轮机构时,若出现运动失真现象，则应( B ) A 、减小凸轮基圆半径 B、增大凸轮基圆半径C 、减小平底宽度 D、增加平底宽度9．能满足超越要求的机构是(B )A 、外啮合棘轮机构 B、内啮合棘轮机构C 、外啮合槽轮机构 D、内啮合槽轮机构10．槽轮机构所实现的运动变换是( C ）A 、变等速连续转动为不等速连续转动 B、变等速连续转动为移动C 、变等速连续转动为间歇转动 D、变等速连续转动为摆动11．安装飞轮不能达到调节机械非周期性速度波动目的的原因是（C )A 、飞轮的作用只是“吸收”能量B 、飞轮的作用只是“释放”能量C 、它既不能创造出能量，也不能消耗能量D 、飞轮的作用只是“吸收"和“释放”能量.12．回转件静平衡条件是分布在回转件上的各个偏心质量的（ A ）A 、离心惯性力合力为零B 、离心惯性力的合力矩为零C 、离心惯性力合力及合力矩均为零D ．离心惯性力的合力及合力矩均不为零13．当两个被联接件之一太厚,不宜制成通孔，且联接不需要经常拆装时，宜采用（ BA 、螺栓联接 B、螺钉联接 C、双头螺柱联接 D、紧定螺钉联接14．在被联接件之一的厚度较大，且需要经常装拆的场合，应采用(B ）A ．普通螺栓联接 B、双头螺栓联接C 、螺钉联接 D、紧定螺钉联接15．标准普通平键联接的承载能力，通常取决于(A ）A 、键、轮毂和轴中较弱者的挤压强度B 、轴、轮毂中较弱者的挤压强度C 、键、轴中较弱者的挤压强度D 、键、轮毂中较弱者的挤压强度16．普通平键的工作面是（C ）A 、顶面 B、底面 C、侧面 D、端面17．平带、V 带传动传递运动和动力主要是依靠（ C ）A 、带的紧边拉力 B、带的预紧力 C、带和带轮接触面间的摩擦力D 、带的松边拉力18．带传动的主要失效形式是带的（A ）A 、疲劳断裂和打滑 B、磨损和打滑C 、胶合和打滑 D、磨损和疲劳断裂19．在载荷较大的带传动中,若希望价格便宜些，则应优先选用( C ）A 、圆带 B、多楔带 C、V 带 D、平带20．一对渐开线圆柱齿轮要正确啮合，一定相等的是（ D )A 、直径 B、宽度 C、齿数 D、模数21．渐开线齿轮的齿根圆（D )A 、总是小于基圆 B、总是等于基圆C 、总是大于基圆 D、有时小于基圆，有时大于基圆22．一对标准齿轮啮合传动时，其啮合角（D )其分度圆压力角.A 、大于 B、等于 C、小于 D、可能等于也可能大于23．用齿条刀具加工渐开线齿轮时,判断被加工齿轮产生根切的依据是（ B )。

《机械设计基础》试题和答案《机械设计基础》试题和答案下面是小编收集整理的机械设计基础试题及答案，希望对您有所帮助!如果你觉得不错的话,欢迎分享!机械设计基础试题：1 螺纹联接的紧联接与松联接有什么不同?答案紧联接是对于重要的螺纹联接要严格控制拧紧力的大小;松螺纹联接则不需要加预紧力就可以承载使用。

2 为什么螺纹联接要采用防松措施?答案螺纹联接在冲击、振动、变载和温度变化大的情况，螺纹摩擦力不稳定甚至会失去自锁能力，联接就可能松动，联接失效，为此应添加防松措施，保证机械正常运行。

3 螺纹联接靠摩擦力防松的措施有哪些?答案对顶螺母、弹簧垫圈、双头螺柱等防松措施。

4 螺纹联接用机械元件防松的措施有哪些?答案开口销穿入槽形螺母和螺杆组成的防松措施，还采用止动垫片、钢丝穿入螺母孔中组成的防松装置等。

5 螺栓按所承受的载荷可分为哪几种联接?答案只承受预紧力的螺栓联接，受横向工作载荷的螺栓联接，受轴向工作载荷的螺栓联接。

6 承受横向工作载荷的螺栓联接在强度计算时是如何考虑的?答案分为普通螺栓联接和铰制孔螺栓联接。

前者靠预紧力产生的摩擦力来承受横向载荷,工作时被联接件间不得有相对滑动;后者考虑螺杆不被横向载荷剪断及螺杆与孔之间不被压溃，它只需较小的预紧力，保证联接的紧密性。

7 为什么受轴向工作载荷的螺栓联接要进行补充拧紧?答案螺栓受到预紧力而伸长,被联接件被压缩,当加上工作载荷后,螺栓再伸长,被联接件反弹,被联接件间压力减少,若为紧密容器将产生漏逸，这时需补充拧紧.8 按工作方式将螺旋传动分为哪几类?答案分为传力螺旋、传导螺旋、调整螺旋。

9 传力螺旋的主要失效形式是什么?答案螺纹副的磨损，若螺杆较长,工作受压时可丧失稳定性。

10 确定螺旋传动的螺杆直径主要考虑哪些因素?答案压强影响螺纹牙的磨损，另外还应考虑螺杆受力和转矩的切应力,校核稳定性及自锁条件.11 螺旋传动的自锁条件与哪些参数有关?答案自锁条件与如下有关：升角、线数、螺距、中径、当量摩擦系数.12 焊接的特点及方法有哪些?答案焊接的特点是强度高、紧密性好、重量轻、工艺简单。

试卷一1. 轴与传动件轮毂配合的部分称为 __ 。

A.轴颈B.轴头C.轴肩 D .轴身2. 为了实现两根空间交错轴之间的传动，可以采用。

A.蜗杆传动B.斜齿圆柱齿轮传动C.直齿锥齿轮传动D.直齿圆柱齿轮传动4.对于工作中载荷平稳，不发生相对位移，转速稳定且对中性好的两轴宜选用。

A．刚性凸缘联轴器B．万向联轴器C．弹性套柱销联轴器D．齿式联轴器5. 当两个被联接件一厚一薄，厚工件不便加工通孔，且不宜经常装拆，常采用。

A. 螺栓联接B. 螺钉联接C. 双头螺栓联接D. 紧定螺钉联接6. 雷达天线采用的是机构。

A．曲柄摇杆机构 B.曲柄滑块机构 C.定块机构 D.双摇杆机构7. 能保持瞬时传动比恒定的传动是。

A. 摩擦轮传动B. 链传动C. 齿轮传动D. 带传动8. 构件是的单元。

A.制造B.运动C.传力9. 渐开线齿轮的齿廓曲线形状取决于。

A.分度圆B.齿顶圆C.齿根圆D.基圆10. 常用于锥形轴端的键联接类型是。

A、普通平键B、导向平键C、半圆键11、___________不属于原动机。

A、电动机B、内燃机C、减速器D、气压缸和液压缸12、关于合力与分力，下列说法正确的是。

A、合力的大小一定大于每个分力的大小B、合力的大小至少大于其中的一个分力C、合力的大小可以比两个分力都大，也可以比两个分力都小D、合力不可能与其中的一个分力相等13、下列构件是二力杆的是ADB CFEA 、AB杆B 、CD杆 C、EF杆 D、都是14、一对正常齿标准直齿圆柱齿轮传动，m=4mm，z1=22，z2=80，标准中心距a 为。

A．408mm B .204mm C .102mm D.306mm15、材料抵抗破坏的能力称为。

A 、强度B、硬度C、刚度D、稳定性二、简答题（10分）联轴器和离合器的功用是什么？二者有什么区别？三、一等直杆受力如图所示，试求出指定截面轴力，并作轴力图。

（写出计算过程）。

（12分）四、如图所示的空间定轴轮系中，己知Z1=20，Z2=30，Z2＇=20，Z3=40，Z3＇=2（右旋），Z4=60，n1=1440r/min，转向如图所示。

《机械设计基础》试题及答案(精选篇)一、选择题（每题2分，共20分）1. 下列哪个选项不是机械设计的基本要求？A. 安全可靠性B. 经济性C. 美观性D. 可维修性答案：C2. 在机械设计中，下列哪个零件主要用于传递运动和动力？A. 螺纹B. 键C. 轴承D. 齿轮答案：D3. 下列哪个传动方式属于有级传动？A. 链传动B. 齿轮传动C. 摩擦轮传动D. 皮带传动答案：B4. 在机械设计中，下列哪个机构用于实现间歇运动？A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 槽轮机构答案：D5. 下列哪个材料具有较高的弹性模量？A. 钢B. 铝C. 铜D. 塑料答案：A6. 在机械设计中，下列哪个因素对零件疲劳强度影响最大？A. 材料的疲劳极限B. 零件尺寸C. 表面粗糙度D. 零件的工作条件答案：D7. 下列哪个零件主要用于连接两根轴？A. 联轴器B. 轴承C. 齿轮D. 键答案：A8. 在机械设计中，下列哪个零件主要用于减少摩擦和磨损？A. 滑动轴承B. 滚动轴承C. 齿轮D. 皮带答案：B9. 下列哪个机构可以实现快速返回？A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 槽轮机构答案：A10. 在机械设计中，下列哪个零件主要用于支撑和固定其他零件？A. 螺纹B. 键C. 轴承D. 垫片答案：C二、填空题（每题2分，共20分）1. 机械设计的基本要求包括：安全可靠性、经济性、（）、可维修性。

答案：美观性2. 机械设计中常用的传动方式有：齿轮传动、（）、（）、（）。

答案：链传动、摩擦轮传动、皮带传动3. 零件的疲劳强度主要取决于：材料的疲劳极限、（）、（）、（）。

答案：零件尺寸、表面粗糙度、零件的工作条件4. 机械设计中的常用机构有：凸轮机构、（）、（）、（）。

答案：齿轮机构、摇杆机构、槽轮机构5. 在机械设计中，常用的连接零件有：螺栓、（）、（）、（）。

答案：螺母、垫圈、键三、判断题（每题2分，共20分）1. 机械设计中的安全可靠性是首要考虑的因素。

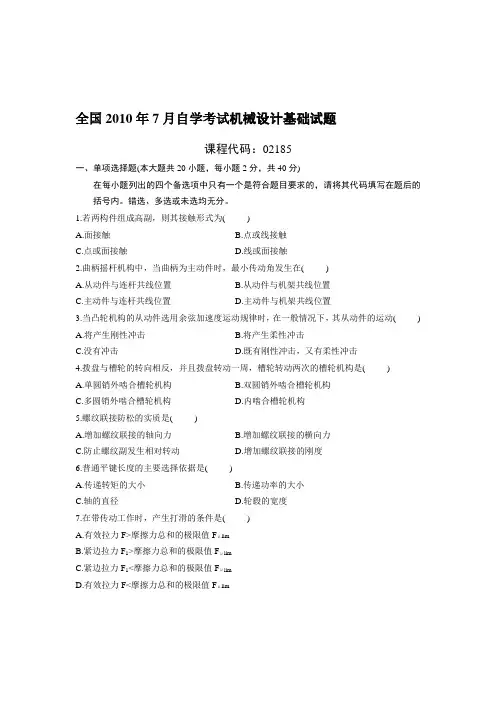

全国2010年7月自学考试机械设计基础试题课程代码：02185一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.若两构件组成高副，则其接触形式为( )A.面接触B.点或线接触C.点或面接触D.线或面接触2.曲柄摇杆机构中，当曲柄为主动件时，最小传动角发生在( )A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置3.当凸轮机构的从动件选用余弦加速度运动规律时，在一般情况下，其从动件的运动( )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击，又有柔性冲击4.拨盘与槽轮的转向相反，并且拨盘转动一周，槽轮转动两次的槽轮机构是( )A.单圆销外啮合槽轮机构B.双圆销外啮合槽轮机构C.多圆销外啮合槽轮机构D.内啮合槽轮机构5.螺纹联接防松的实质是( )A.增加螺纹联接的轴向力B.增加螺纹联接的横向力C.防止螺纹副发生相对转动D.增加螺纹联接的刚度6.普通平键长度的主要选择依据是( )A.传递转矩的大小B.传递功率的大小C.轴的直径D.轮毂的宽度7.在带传动工作时，产生打滑的条件是( )A.有效拉力F>摩擦力总和的极限值FμlimB.紧边拉力F1>摩擦力总和的极限值FμlimC.紧边拉力F1<摩擦力总和的极限值FμlimD.有效拉力F<摩擦力总和的极限值Fμlim28.普通V 带传动设计中，限制小带轮的直径主要是为了( )A.使结构紧凑B.限制弯曲应力C.保证带和带轮之间有足够的摩擦力D.限制小带轮的包角9.在安装标准直齿圆柱齿轮时，若实际中心距大于标准中心距，则将使( )A.重合度变大B.定角速比无法保证C.啮合角变大D.节圆压力角变小10.对闭式齿轮传动，齿面弯曲疲劳强度设计准则针对的齿轮失效形式是( )A.齿面点蚀B.齿面胶合C.齿面磨损D.轮齿折断11.一对正确啮合的斜齿圆柱齿轮传动，其参数为标准值的是( )A.法面模数、法面压力角B.端面模数、端面压力角C.端面模数、端面压力角、分度圆上的螺旋角D.法面模数、法面压力角、分度圆上的螺旋角12.蜗杆传动比的正确表达式为( ) A.2121d dn n i == B.1221d dn n i == C. 1221z z n n i == D.1221d d i =ωω=13.选择蜗轮材料通常根据蜗杆传动的( )A.传递功率B.滑动速度C.传动比D.效率14.对于工作中载荷平稳，不发生相对位移，转速稳定且对中性好的两轴宜选用() A.刚性凸缘联轴器 B.万向联轴器C.弹性套柱销联轴器D.齿式联轴器15.传动轴工作时承受( )A.转矩和弯矩B.弯矩C.转矩D.摩擦力矩16.对于高速、重载或变载的重要机械中的滑动轴承，应采用的润滑方式是( )A.人工供油润滑B.滴油润滑C.浸油润滑D.压力润滑17.滚动轴承的代号由前置代号，基本代号及后置代号组成，其中基本代号表示( )A.轴承的类型、结构和尺寸B.轴承组件C.轴承内部结构的变化和轴承公差等级D.轴承游隙和配置18.一般转速的滚动轴承计算准则是( )A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算19.在机械中安装飞轮，可以( )A.减小周期性速度波动B.消除周期性速度波动C.减小非周期性速度波动D.消除非周期性速度波动20.在带、链、齿轮组成的多级减速传动中，链传动应放在( )A.低速级B.中间级C.高速级D.不受限制二、填空题(本大题共10小题，每小题1分,共10分)请在每小题的空格上填上正确答案。

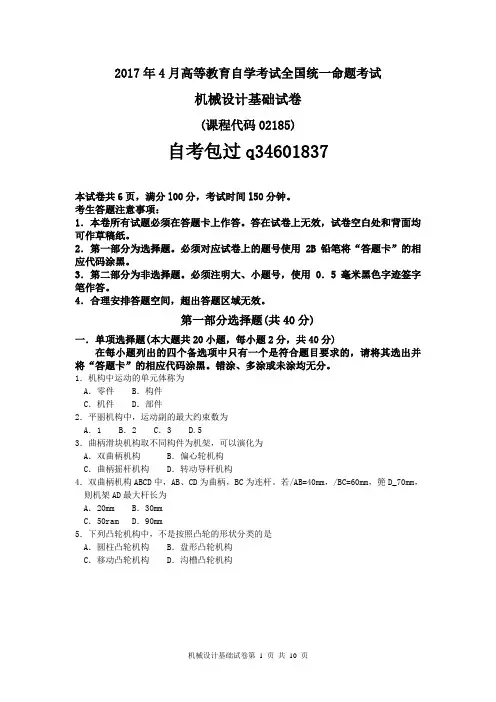

2017年4月高等教育自学考试全国统一命题考试机械设计基础试卷(课程代码02185)自考包过q34601837本试卷共6页，满分l00分，考试时间l50分钟。

考生答题注意事项：1．本卷所有试题必须在答题卡上作答。

答在试卷上无效，试卷空白处和背面均可作草稿纸。

2．第一部分为选择题。

必须对应试卷上的题号使用2B铅笔将“答题卡”的相应代码涂黑。

3．第二部分为非选择题。

必须注明大、小题号，使用0．5毫米黑色字迹签字笔作答。

4．合理安排答题空间，超出答题区域无效。

第一部分选择题(共40分)一．单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其选出并将“答题卡”的相应代码涂黑。

错涂、多涂或未涂均无分。

1．机构中运动的单元体称为A．零件 B．构件C．机件 D．部件2．平丽机构中，运动副的最大约束数为A．1 B．2 C．3 D.53．曲柄滑块机构取不同构件为机架，可以演化为A．双曲柄机构 B．偏心轮机构C．曲柄摇杆机构 D．转动导杆机构4．双曲柄机构ABCD中，AB、CD为曲柄，BC为连杆。

若/AB=40mm，/BC=60mm，篼D_70mm，则机架AD最大杆长为A．20mm B．30mmC．50ram D．90mm5．下列凸轮机构中，不是按照凸轮的形状分类的是A．圆柱凸轮机构 B．盘形凸轮机构C．移动凸轮机构 D．沟槽凸轮机构7．为了避免螺栓产生附加的弯曲应力，可以采用的措施是A．保证螺栓的数目为偶数 B．加弹簧垫片C．将被连接件表面进行平整 D．采用自锁螺母8．用于薄壁零件的连接螺纹，应采用A．三角形细牙螺纹 B．梯形螺纹C．三角形粗牙螺纹 D．锯齿形螺纹9．普通平键的长度应A．稍长于轮毂的长度 B．略短于轮毂的长度C．是轮毂长度的三倍 D．是轮毂长度的二倍10．带传动中，带每转一周，其应力A．恒等于常数 B．随位置不同而变化C．无规律变化 D．恒等于零11．与齿轮传动相比，链传动的优点是A．传动效率高 B．工作平稳、无噪音C．承载能力大 D．中心距大12．为了实现两根相交轴之问的传动，可以采用A．蜗轮蜗杆传动 B．斜齿圆柱齿轮传动C．直齿锥齿轮传动 D．直齿圆柱齿轮传动13．直齿轮传动中，轮齿折断经常发生在A．齿根部分 B．靠近节线处的齿根部分C．齿顶部分 D．靠近节线处的齿项部分14．设计齿轮传动时，对其载荷系数K没有影响的因素为A．原动机和工作机的性能 B．齿轮的加工误差C．工作载荷的变化 D．传递的功率15．设计单头闭式蜗杆传动时，初步估计其总效率，较合理的取值为 A．0．3 B．0．5 C．0．7 D 0．916．滑动轴承中，含油轴承的制作材料是A．轴承合金 B．铸铁C.粉末冶金 D．橡胶或塑料17．类型代号为“5”的轴承，表示的是A．推力球轴承 B．圆柱滚子轴承C．角接触球轴承 D．圆锥滚子轴承18．作单向转动的转轴上一点最大弯曲应力的变化特征是A．对称循环 B．脉动循环C．恒定不变 D．非对称循环20．与同类机械系统相类比进行机械系统设计，所使用的设计方法是A．理论设计 B．经验设计C．模型实验设计 D．现代设计第二部分非选择题(共60分)二、填空题(本大题共l0小题，每小题l分，共l0分)21．刚度是零件受载后抵抗弹性_____的能力。

机械设计基础考试题库及答案一、单项选择题1. 机械设计中，通常所说的“三传”指的是（）。

A. 传动、传递、传递B. 传递、传动、传递C. 传动、传动、传递D. 传递、传递、传动答案：C2. 机械设计中，齿轮传动的主要失效形式是（）。

A. 疲劳点蚀B. 塑性变形C. 磨损D. 断裂答案：A3. 机械设计中，滚动轴承的基本额定寿命是指（）。

A. 轴承在额定动载荷下工作时，其内部材料发生疲劳破坏前所转过的转数B. 轴承在额定静载荷下工作时，其内部材料发生疲劳破坏前所转过的转数C. 轴承在额定动载荷下工作时，其内部材料发生塑性变形前所转过的转数D. 轴承在额定静载荷下工作时，其内部材料发生塑性变形前所转过的转数答案：A4. 机械设计中，轴的强度校核通常采用（）。

A. 静强度校核B. 疲劳强度校核C. 冲击强度校核D. 振动强度校核答案：B5. 机械设计中，联轴器的主要作用是（）。

A. 连接轴和轴上零件B. 传递扭矩C. 补偿轴向、径向和角向误差D. 所有上述选项答案：D二、多项选择题6. 机械设计中，下列哪些因素会影响齿轮的寿命（）。

A. 材料B. 热处理C. 润滑D. 载荷答案：ABCD7. 机械设计中，下列哪些因素会影响轴承的寿命（）。

A. 轴承材料B. 轴承精度C. 轴承安装D. 轴承润滑答案：ABCD8. 机械设计中，下列哪些因素会影响轴的强度（）。

A. 轴的材料B. 轴的尺寸C. 轴的表面处理D. 轴的载荷答案：ABCD三、判断题9. 机械设计中，齿轮的齿面硬度越高，其承载能力越大。

（）答案：正确10. 机械设计中，滚动轴承的预紧程度越大，其刚度越高。

（）答案：正确四、简答题11. 简述机械设计中，为什么要进行强度校核？答案：强度校核是为了保证机械零件在工作过程中不会因为材料强度不足而发生破坏。

通过强度校核，可以确保零件在预期的使用寿命内安全、可靠地工作，避免因零件失效导致的设备故障和安全事故。

机械设计基础考试题及答案第一篇：机械设计基础考试题及答案一填空题（每小题2分，共20分）1.两构件通过.点或线接触组成的运动副称为高副。

2.满足曲柄存在条件的铰链四杆机构，取与最短杆相邻的杆为机架时，为曲柄摇杆机构，取最短杆为机架时，为双曲柄机构。

3.在凸轮机构中，常见的从动件运动规律为匀速运动时，将出现刚性冲击。

4.直齿圆柱齿轮作接触强度计算时，取节线处的接触应力为计算依据，其载荷由一对对齿轮承担。

5.为使两对直齿圆柱齿轮能正确啮合，它们的模数m 和压力角必须分别相等。

6.两齿数不等的一对齿轮传动，其弯曲应力6.相等等；两轮硬度不等，其许用弯曲应力不相等等。

7.V带传动的主要失效形式是.打滑和疲劳断裂。

8.在设计V带传动时，V带的型号是根据计算功率Pc 和小轮转速n1 选取的。

9.链传动中的节距越大，链条中各零件尺寸越大，链传动的运动不均匀性增大。

10.工作时只受弯矩不承受转矩的轴称为心轴。

二、选择题（每小题1分，共5分）二、选择题 C B D B D 1.渐开线标准齿轮的根切现象发生在。

A.模数较大时 B.模数较小时 C.齿数较少时 D.齿数较多时2.在下列四种型号的滚动轴承中，必须成对使用。

A.深沟球轴承 B.圆锥滚子轴承 C.推力球轴承 D.圆柱滚子轴承3.在下列四种类型的联轴器中，能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是。

A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性套柱销联轴器4.在铰链四杆机构中，机构的传动角和压力角的关系是。

A.B.C.D.5.对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是。

A.拉力B.扭矩C.压力D.拉力和扭矩三、判断题（正确的打“V”，错误的打“X”。

每小题1分，共8分）三、判断提 X X V X X X X V 1.在铰链四杆机构中，当最短杆与最长杆长度之和大于其余两杆长度之和时，为双曲柄机构。

（）2.在凸轮机构中，基圆半径取得较大时，其压力角也较大。

一、填空（每空1分）T-1-1-01-2-3、构件是机器的运动单元体；零件是机器的制造单元体；部件是机器的装配单元体。

T-2-2-02-2-4、平面运动副可分为低副和高副，低副又可分为转动副和移动副。

T-2-2-03-2-2、运动副是使两构件接触，同时又具有确定相对运动的一种联接。

平面运动副可分为低副和高副。

T-2-2-04-2-1、平面运动副的最大约束数为2 。

T-2-2-05-2-1、机构具有确定相对运动的条件是机构的自由度数目等于主动件数目。

T-2-2-06-2-1、在机构中采用虚约束的目的是为了改善机构的工作情况和受力情况。

T-2-2-07-2-1、平面机构中，两构件通过点、线接触而构成的运动副称为高副。

T-3-2-08-2-2、机构处于压力角α=90°时的位置，称机构的死点位置。

曲柄摇杆机构，当曲柄为原动件时，机构无死点位置，而当摇杆为原动件时，机构有死点位置。

T-3-2-09-2-2、铰链四杆机构的死点位置发生在从动件与连杆共线位置。

T-3-2-10-2-1、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为：急回特性。

T-3-2-11-2-1、摆动导杆机构的极位夹角与导杆摆角的关系为相等。

T-4-2-12-2-3、凸轮机构是由机架、凸轮、从动件三个基本构件组成的。

T-5-1-13-2-1、螺旋机构的工作原理是将螺旋运动转化为直线运动。

T-6-2-14-2-1、为保证带传动的工作能力，一般规定小带轮的包角α≥120°。

T-6-7-15-2-3、链传动是由主动链轮、从动链轮、绕链轮上链条所组成。

T-6-7-16-2-3、链传动和带传动都属于挠性件传动。

T-7-2-17-3-6、齿轮啮合时，当主动齿轮的齿根_推动从动齿轮的齿顶，一对轮齿开始进入啮合，所以开始啮合点应为从动轮齿顶圆与啮合线的交点；当主动齿轮的齿顶推动从动齿轮的齿根，两轮齿即将脱离啮合，所以终止啮合点为主动轮齿顶圆与啮合线的交点。

A卷一、简答与名词解释(每题5分，共70分)1. 简述机构与机器的异同及其相互关系答. 共同点：①人为的实物组合体；②各组成部分之间具有确定的相对运动；不同点：机器的主要功能是做有用功、变换能量或传递能量、物料、信息等；机构的主要功能是传递运动和力、或变换运动形式。

相互关系：机器一般由一个或若干个机构组合而成。

2. 简述“机械运动”的基本含义答. 所谓“机械运动”是指宏观的、有确定规律的刚体运动。

3. 机构中的运动副具有哪些必要条件？答. 三个条件：①两个构件；②直接接触；③相对运动。

4. 机构自由度的定义是什么？一个平面自由构件的自由度为多少？答. 使机构具有确定运动所需输入的独立运动参数的数目称机构自由度。

平面自由构件的自由度为3。

5. 机构具有确定运动的条件是什么？当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况？答. 机构具有确定运动条件：自由度＝原动件数目。

原动件数目<自由度，构件运动不确定；原动件数目>自由度，机构无法运动甚至构件破坏。

6. 铰链四杆机构有哪几种基本型式？答. 三种基本型式：曲柄摇杆机构、双曲柄机构和双摇杆机构。

7. 何谓连杆机构的压力角、传动角？它们的大小对连杆机构的工作有何影响？以曲柄为原动件的偏置曲柄滑块机构的最小传动角minγ发生在什么位置？答. 压力角α：机构输出构件（从动件）上作用力方向与力作用点速度方向所夹之锐角；传动角γ：压力角的余角。

α＋γ≡900。

压力角（传动角）越小（越大），机构传力性能越好。

偏置曲柄滑块机构的最小传动角γmin发生在曲柄与滑块移动导路垂直的位置8. 什么是凸轮实际轮廓的变尖现象和从动件（推杆）运动的失真现象？它对凸轮机构的工作有何影响？如何加以避免？答. 对于盘形凸轮，当外凸部分的理论轮廓曲率半径ρ与滚子半径r T相等时：ρ=r T，凸轮实际轮廓变尖（实际轮廓曲率半径ρ’=0）。

在机构运动过程中，该处轮廓易磨损变形，导致从动件运动规律失真。
