高频选频放大器共114页

1.调谐功率放大器知识简介在通信电路中，为了弥补信号在无线传输过程中的衰耗要求发射机具有较大的功率输出，通信距离越远，要求输出功率越大。

为了获得足够大的高频输出功率，必须采用高频功率放大器。

高频功率放大器是无线电发射没备的重要组成部分。

在无线电信号发射过程中，发射机的振荡器产生的高频振荡信号功率很小，因此在它后面要经过一系列的放大，如缓冲级、中间放大级、末级功率放大级等，获得足够的高频功率后，才能输送到天线上辐射出去。

这里提到的放大级都属于高频功率放大器的范畴。

实际上高频功率放大器不仅仅应用于各种类型的发射机中，而且高频加热装置、高频换流器、微波炉等许多电子设备中都得到了广泛的应用。

高频功率放大器和低频功率放大器的共同特点都是输出功率大和效率高，但二者的工作频率和相对频带宽度却相差很大，决定了他们之间有着本质的区别。

低频功率放大器的工作频率低，但相对频带宽度却很宽。

例如，自20 至20000 Hz，高低频率之比达1000 倍。

因此它们都是采用无调谐负载，如电阻、变压器等。

高频功率放大器的工作频率高（由几百kHz 一直到几百、几千甚至几万MHz），但相对频带很窄。

例如，调幅广播电台（535 －1605 kHz 的频段范围）的频带宽度为10 kHz，如中心频率取为1000 kHz，则相对频宽只相当于中心频率的百分之一。

中心频率越高，则相对频宽越小。

因此，高频功率放大器一般都采用选频网络作为负载回路。

由于这后一特点，使得这两种放大器所选用的工作状态不同：低频功率放大器可工作于甲类、甲乙类或乙类（限于推挽电路）状态；高频功率放大器则一般都工作于丙类（某些特殊情况可工作于乙类）。

高频功率放大器是通信系统中发送装置的重要组件。

按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路，因此又称为非调谐功率放大器。

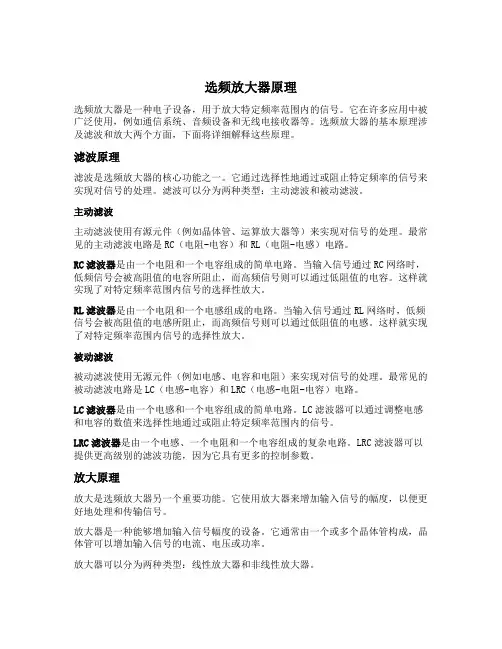

选频放大器原理选频放大器是一种电子设备，用于放大特定频率范围内的信号。

它在许多应用中被广泛使用，例如通信系统、音频设备和无线电接收器等。

选频放大器的基本原理涉及滤波和放大两个方面，下面将详细解释这些原理。

滤波原理滤波是选频放大器的核心功能之一。

它通过选择性地通过或阻止特定频率的信号来实现对信号的处理。

滤波可以分为两种类型：主动滤波和被动滤波。

主动滤波主动滤波使用有源元件（例如晶体管、运算放大器等）来实现对信号的处理。

最常见的主动滤波电路是RC（电阻-电容）和RL（电阻-电感）电路。

RC滤波器是由一个电阻和一个电容组成的简单电路。

当输入信号通过RC网络时，低频信号会被高阻值的电容所阻止，而高频信号则可以通过低阻值的电容。

这样就实现了对特定频率范围内信号的选择性放大。

RL滤波器是由一个电阻和一个电感组成的电路。

当输入信号通过RL网络时，低频信号会被高阻值的电感所阻止，而高频信号则可以通过低阻值的电感。

这样就实现了对特定频率范围内信号的选择性放大。

被动滤波被动滤波使用无源元件（例如电感、电容和电阻）来实现对信号的处理。

最常见的被动滤波电路是LC（电感-电容）和LRC（电感-电阻-电容）电路。

LC滤波器是由一个电感和一个电容组成的简单电路。

LC滤波器可以通过调整电感和电容的数值来选择性地通过或阻止特定频率范围内的信号。

LRC滤波器是由一个电感、一个电阻和一个电容组成的复杂电路。

LRC滤波器可以提供更高级别的滤波功能，因为它具有更多的控制参数。

放大原理放大是选频放大器另一个重要功能。

它使用放大器来增加输入信号的幅度，以便更好地处理和传输信号。

放大器是一种能够增加输入信号幅度的设备。

它通常由一个或多个晶体管构成，晶体管可以增加输入信号的电流、电压或功率。

放大器可以分为两种类型：线性放大器和非线性放大器。

线性放大器线性放大器是一种能够在输入和输出之间保持线性关系的放大器。

它可以增加输入信号的幅度，而不会引入失真或畸变。
