10kv配电设备现场运行规程

10kV配电设备现场运行规程版本号[1.0]前言随着经济的飞速发展，城市建设和城市电网建设的步伐不断加快。

为满足城市建设的需要，每年城市电网中都有不少架空线下地改为电缆供电，开闭所、配电所、环网柜、分支箱、箱式变也越来越多，原有的规程已经不能满足需要。

《配电设备现场运行规程(试行)》是根据我公司的设备现状和运行管理要求编写的，目的是为了规我公司配电设备运行管理水平和提高设备的健康水平。

公司各相关部门组织有关专业管理人员和专业班组在学习和贯彻执行中发现存在问题，请及时汇报公司生产运营部进行修改、完善。

起草单位：生产运营部主要起草人：王海平、炳荣、鲁丹、吴峻恒、立宏、孟宪公、史忠明、为民、郭更、王华审核：漆炜之批准：宁本标准由供电公司生产运营部负责解释。

批准：宁审核：漆炜之编写：王海平、炳荣、鲁丹、吴峻恒立宏、孟宪公、史忠明、为民郭更、王华2003年02月12日10kV配电设备现场运行规程版本号[1.0]目录1 配电线路及设备┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄51.1 总则┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄51.2 架空线路设备的保护┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄61.3 架空配电线路设备的巡视┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄71.4 架空配电线路设备的运行┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄121.4.1 架空配电线路设备的检查与维护周期┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄121.4.2 变压器和变压器台┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄131.4.3 柱上断路器和负荷开关┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄141.4.4 刀闸和熔断器┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄151.4.5 防雷与接地┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄151.4.6 设备验收┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄161.5 缺陷管理┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄161.6 月度运行分析制度┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄171.7 季节性工作┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄181.8 事故处理┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄201.9 技术管理┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄231.9.1 技术资料┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄231.9.2 设备标志┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄251.9.3 电压管理┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄261.9.4 负荷管理┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄261.9.5 设备评级┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄271.10 操作票填审规定┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄271.11 操作票统计和评议┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄29附录A 架空配电线路污秽分级标准┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄30附录B 变压器试验标准┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄31附录C 倒闸操作票格式┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄33附录D 操作票封面┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄34附录E 操作票统计评析表┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄352 电力电缆┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄362.1 电缆安装敷设的规定┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄362.1.1 基本要求┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄362.1.2 电缆直埋敷设的规定┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄372.1.3 电缆在电缆沟和隧道敷设的规定┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄372.1.4 电缆在桥梁、排管、水底敷设的规定┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄382.2 电缆的巡查┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄382.2.1 电缆巡查周期表┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄382.2.2 电缆的巡查容┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄382.3 电力电缆防止外力破坏┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄392.4 电缆绝缘过热和导线连接点损坏的防止┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄402.4.1 正常运行及系统短路时电缆的允许温度和载流量┄┄┄┄┄┄┄┄┄┄┄┄┄┄402.4.2 导线连接点损坏的防止┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄412.5 电缆线路的故障处理┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄412.6 电缆的技术资料和备品备件管理规定┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄432.6.1 电缆的技术资料管理┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄432.6.2 备品备件管理┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄432.7 电缆的验收规定┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄442.7.1 电缆安装中的验收┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄442.7.2 电缆竣工后的验收┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄442.8 电缆的试验┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄453 开闭所、配电所、环网柜、箱式变、分支箱┄┄┄┄┄┄┄493.1 总则┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄493.2 运行和维护┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄493.3 验收标准┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄513.4 典型操作票┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄511 配电线路及设备1.1 总则1.1.1 配电运行工作是电业生产中的一个重要环节,工作中应贯彻“安全第一，预防为主”的方针。

10KV开闭所现场运行规程第一章总则第1条本规程适用于山西寿阳潞阳昌泰煤业10KV开闭所。

第2条开闭所现场运行规程是运行人员操作、巡视、检查、维护、处理异常与事故、调整所管辖设备的行为准则、方法和依据，也是运行人员和新工人上岗培训的必备教材，因此，运行人员及相关专业人员必须熟悉本规程。

第二章开闭所运行方式及设备调管范围第3条昌泰10KV开闭所双回路电源分别引自潞阳公司110KV站10KV509柜、510柜，开闭所以分列方式运行。

第4条开闭所500母联柜、516发电机柜均为上级电力调度设备，必须在申请许可的情况下方能操作，其余各高压开关柜等设备均为我矿电力调度设备。

第三章主要电力系统的巡视及运行维护第5条设备巡视应严格按照要求，做好安全措施。

第6条正常巡视：开闭所内的日常巡视检查，除交接班巡视外，每天高峰负荷时巡视一次，每周至少进行一次夜间熄灯巡视。

第7条在下列情况下应进行特殊巡视1、新投运或大修后的主设备，24小时内每小时巡视一次。

2、对过负荷或异常运行的设备，应加强巡视。

3、风、雪、雨、雾、冰雹等天气进行巡视。

4、雷雨季节特别是雷雨过后应加强巡视。

5、上级通知或重要节日应加强巡视。

6、在事故跳闸后应加强巡视。

7、特殊设备进行的特巡项目检查(蓄电池的定期充放电)。

第8条巡视时，应严格按照巡视路线和巡视项目对高压配电柜、交流配电柜、充馈柜、电池柜、工控机等设备逐台认真进行巡视，严禁走过场。

第9条巡视高压室后必须随手将门关严。

第10条每次的巡视情况应进行记录并签名；发现的设备缺陷要记录在“设备缺陷记录本”内。

第11条主要巡视的电气设备包括：1、高压开关柜；2、站用变及后台系统；3、母线、避雷器、互感器；4、二次回路、控制系统（自动化设备）及直流系统；5、防小动物孔洞、防火孔洞是否封堵，开闭所内部环境卫生；第12条高压开关柜的巡视检查项目1、高压开关柜正常巡视项目⑴开关柜柜门是否关闭严密、联锁装置是否完好；⑵开关柜编号正、背面名称标注是否齐全、完好；⑶开关位置状态显示仪运行是否正常；⑷加热、除湿控制器运行是否正常；⑸手车位置是否与实际运行方式相符；⑹分合闸位置指示是否与实际运行方式相符；⑺储能电源开关是否在“投入”位置，指示灯亮否；⑻微机保护屏指示是否正确，屏工作是否正常；⑼监测表是否工作正常，是否能正确反映电压电流情况；⑽带电显示装置显示是否正常；⑾柜内照明是否完好，灯具是否正常；⑿内部有无异响；⒀二次接线有无异味、有无放电打火现象；⒁开关柜基础有无下沉、倾斜；⒂柜内有无水珠集聚在设备表面；⒃高压窥视孔玻璃是否完好。

电力系统管理规定10kV供配电系统电气运行规程目次前言 (1)1. 范围 (1)2. 规范性引用文件 (1)3. 总则 (1)3.1 设备范围划分 (1)4. 系统运行方式 (1)4.1 10kV供配电系统正常运行方式 (1)4.2 电气操作的基本原则 (2)4.3 高压设备巡视的规定 (5)4.4 10kV系统刀闸操作 (6)4.5 10kV变压器定检操作 (7)4.6 系统异常及事故处理 (7)5.变压器 (8)5.1 变压器投入运行的规定 (8)5.2 变压器的运行参数 (8)5.3 变压器投运前的检查 (9)5.4 变压器运行中的检查 (9)5.5 变压器的特殊检查项目 (9)5.6 变压器异常及事故处理 (10)6.配电装置的运行规定 (10)6.1 配电装置运行通则 (10)6.2 开关运行规定 (10)6.3 10kV真空开关的运行规定 (11)6.4 母线和刀闸运行规定 (13)6.5 互感器的运行规定 (14)6.6 避雷器、放电间隙的运行 (15)6.7 电力电缆的运行 (15)7.直流屏的运行与维护 (16)7.1 直流屏的检修与维护 (16)7.2 直流系统异常及事故处理 (16)8.高压电动机 (17)8.1 电动机运行的一般规定 (17)8.2 电动机运行参数的规定 (17)8.3 电动机的运行监视和维护 (19)8.4 电动机异常及事故处理 (19)9.定期工作 (21)9.1 设备巡查路线规定 (21)9.2 设备定期试验规定 (21)前言《10kV供配电系统电气运行规程》根据公司标准化工作的需要，按 GB/T1.1－2009《标准化工作导则》第一部分《标准的结构和编写规则》要求，结合设计研究院提供的设计图纸资料和厂家设备资料的基础上,结合现场实际运行情况，为规范电气运行管理工作而制定。

电气运行规程1. 范围本规程规定10kV供配电系统的运行维护及异常、事故处理等方面的内容。

10kv变电所运行规程部门：电气车间单位：新疆庆华集团目录第一章总则 (1)第二章电气设备的巡视 (1)第一节设备巡视制度 (1)第二节主设备的巡视项目 (1)第三章电气设备的运行 (3)第一节变压器的运行 (3)第二节变压器的投运和停运 (4)第三节分接开关的运行 (4)第四节高压配电装置的运行 (4)第五节母线的运行 (5)第六节接地装置的运行 (5)第七节低压配电装置的运行 (5)第四章倒闸操作 (6)第一节倒闸操作的一般规定 (6)第二节倒闸操作注意事项 (8)第三节变压器的操作 (8)第五章事故处理 (10)第一节事故处理的原则 (10)第二节事故处理的一般程序 (10)第三节变压器的事故及异常处理 (10)第四节主变过流保护动作的处理 (11)第五节高压断路器的事故处理 (11)第六节线路开关跳闸的处理 (11)第七节越级跳闸事故的处理 (11)第八节隔离开关的故障处理 (12)第九节系统事故的处理 (12)第一章总则第1条为保证变电站的安全、经济运行，加强变电站的运行管理，特制定本规程。

第2条变电站及各级变电运行人员应熟悉本规程。

第二章电气设备的巡视第一节设备巡视制度第3条设备巡视应严格按照《安规》中的要求，做好安全措施。

第4条正常巡视：变电站内的日常巡视检查，除交接班巡视外，每天早晚高峰负荷时各巡视一次，每周至少进行一次夜间熄灯巡视。

第5条在下列情况下应进行特殊巡视：1、新投运或大修后的主设备，24小时内每小时巡视一次。

2、对过负荷或异常运行的设备，应加强巡视。

3、雷雨季节特别是雷雨过后应加强巡视。

4、上级通知或重要节日应加强巡视。

第6条巡视时，应严格按照巡视路线和巡视项目对一、二次设备逐台认真进行巡视，严禁走过场。

第7条巡视高压室后必须随手将门关严。

第8条每次的巡视情况应进行记录并签名;新发现的设备缺陷要记录在《设备缺陷记录本》内。

第二节主设备的巡视项目第9条主变压器的巡视检查项目：1、正常巡视：1) 变压器运行声音是否正常。

运行、维护、检修规程 运行维护单位：某某巨能电力工程某某编制日期：2023 年 8 月目录 第一章 总如此- 3 -一〕电气设备试验- 8 - 二〕电气设备检修制度- 9 - 8 -10 -一、事故处理原如此- 13 --主要设备的巡察检查工程- 16 - 一、变压器的巡察检查工程- 16 -二、高压柜的巡察检查工程- 17 -三、真空断路器的巡察检查工程- 17 -四、隔离开关的巡察检查工程- 18 -五、电容器的巡察检查工程- 18 -六、防雷设施的巡察检查工程- 18 -七、空气绝缘密集母线的巡察检查工程- 19 -其次章 电气人员的岗位职责- 3 - 第一条 电气主管岗位责任制- 3 - 其次条 值班长的职责- 4 - 第三条 值班电工的职责- 4 - 第三章 变电所规章制度- 5 - 第一条 配电工岗位责任制- 5 - 其次条 交接班制度- 6 - 第三条 要害场所治理制度- 6 - 第五条 设备缺陷治理制度- 8 -第六条 电气设备试验与检修制度- 第七条 电气设备定期试验与切换制度- 第八条 巡回检查制度- 10 - 第九条 消防与安全治理制度- 11 - 第十条 电气事故处理规程- 13 -第十一条 停送电制度- 14 -第十二条 岗位培训制度- 14 -第四章 电气设备的巡察与运行- 15 第一条 设备巡察制度- 15 -八、电力电缆的巡察检查工程- 19 -九、保护装置的巡察检查工程- 19 -十、发电机装置的巡察检查工程- 19 -十一、低压开关装置的巡察检查工程- 19 -—变压器的运行- 20 -二高压配电装置的运行- 20 -三 10kV 中置式小车开关的运行- 20 -四电容器的运行- 21 -五高压熔断器的运行- 21 -六接地装置的运行- 22 -七低压配电装置的运行- 22 -八继电保护与二次回路的运行- 23 -九防误闭锁装置的运行- 23 -第五章倒闸操作- 24 -第一条倒闸操作的一般规定- 24 -其次条操作票一般包括以下工程- 24 -第三条操作票填写的有关规定- 25 -第四条倒闸操作须知事项- 25 -第五条办公区上下压停电、送电、切换备用电源倒闸操作- 26 -第六条生活区上下压电源倒闸操作- 35 -第一章总如此1、某某市地方税务局10/0.4Kv 变配电所位于某某市西青路59 号〔办公区〕和 20 号院〔生活区〕内两个地点,供电电源承受 10Kv 单回路供电,主供线路T 接于110Kv 西一环变电站供电的 10Kv 名族广场〔黄河商业城〕开关站,线路承受 YJV -8.7/15-3*185mm 交联电缆,电缆长22度约 1.5Km,10KV 线路调度名称为：10KV 民税路,变压器总装建容量为2680KVA.2、59 号院办公区 10Kv 变电所变压器装建容量为 1880KVA,其中 1TM：1250KVA,2TM：630KVA；共有 KYN12 型高压中置柜 5 台,承受 GL15 型常规继电器反时限保护.1TM 变压器低压系统有P101-P110 共10 台低压柜,2TM 变压器低压系统有P201-P210 共10 台低压柜.3、 P102 与 P202 之间为母联关系,P101、P201、P202 三台低压柜之间设置有三投二电气闭锁装置,在正常运行状况下,P101、P201 两台框架断路器处于常闭状态,P202 柜母联开关处于常开状态,在任何状况下,P101、P201、P202 三台开关只能投运 2 台,即当P101 处于合闸状态,需将 P202 断开前方能合闸 P201,同理,当 P201 处于合闸状态, 需将P101 断开前方能合闸P202,以此类推.4、办公区和生活区共用一台自备发电机安装于办公楼 -1F,容量为600KVA,在 2TM 低压柜末端设有 FAA1 作为发电机配电柜.5、 20 号院生活区 10Kv 变电所变压器装建容量为 800KVA,其中 1TM：400KVA,2TM：400KVA；共有 HXGN 型高压环网柜 6 台,承受 GL15 型常规继电器反时限保护.1TM 变压器低压系统有 P101-P107 共 7 台低压柜,2TM 变压器低压系统有P201-P207 共7 台低压柜.1AA102 与2AA102 之间为母联关系.其次章电气人员的岗位职责第一条电气主管岗位责任制1、电气主管是电气专业、电气运行、维护、检修的负责人,负责全工程的日常工作安排,包括安全、运行、维护、操作、检修总负责. 组织好电气运行和维护工作的正常开展和日常检查,组织各类突发电气故障和事故处理,与时觉察和处理设备缺陷.受理和审查工作票,参与验收工作,审查全班各项记录.要认真宣传和执行国家、公司、业主等部门下发的有关标准、文件、制度之精神.对全区域电气系统的安全经济运行、设备治理、人员培训等工作全面负责.2、领导全工程电气工作人员贯彻各种规章制度,加强安全教育, 组织安全培训、安全活动,主持本工程安全事故、障碍与特别事故分析.3、每天到现场查阅记录,了解生产运行状况,抓好安全经济运行与电能质量分析工作.遇停电、检修和维护工作的操作工作亲自支持预备工作,并参与现场监视.4、组织技术,设备的承受,组织电气人员进展业务学习并进展不定期考试、考核.组织好建、扩建设备的投入预备工作并参与验收.5、组织好电气设备维护,做到环境干净,文明生产.6、负责检查、监视各项技术资料、记录、图纸的填写,使之保持正确、完整、符合实际.负责编订、修改运行操作规程.其次条值班长的职责1、值班长为本值的负责人,负责执行电气主管安排的各项工作任务.2、负责本值的倒闸操作和事故处理.3、负责本值的设备巡检、系统调整和经济运行.4、负责本值的各类记录、工器具保管和清洁卫生.第三条值班电工的职责1、依据值班长的指示进展倒闸操作和事故处理.2、按时做好设备巡回检查,并做好各种记录,做到不缺记、不漏记.3、处理好当班上级下达的各项任务,并与时向有关方面汇报联系, 做好记录.4、严格执行停送电工作票制度,严禁无打算停电,严禁甩掉各种电气保护.5、治理好安全用具、仪表工具、配件材料与消防设施.6、亲热留意开关仪表指示状况,如有特别状况马上向区队值班人员汇报.7、搞好环境卫生与设备卫生.8、严格遵守交接班制,做到不迟到、不早退、不脱岗、不漏岗.第三章变电所规章制度第一条配电工岗位责任制1、严格执行安全生产规章制度,操作规程与《岗位标准化作业标准》.2、严禁睡岗,并做到持证上岗.3、按时做好设备巡回检查,并做好各种记录,做到不缺记、不漏记.4、处理好当班上传下达的各项任务,并与时向有关方面汇报,做好记录.5、严格执行停送电制度,严禁无打算停电,严禁甩掉各种电气保护.6、治理好安全用具、仪表工具、配件材料与消防设施.7、亲热留意开关仪表指示状况,如有特别状况马上向队值班人员汇报.8、搞好环境卫生与设备卫生.9、严格遵守交接班制度,做到不迟到、不早退、不脱岗、不漏岗. 其次条交接班制度1、交接双方必需在现场进展交接班.倒闸操作、事故处理时,不得进展交接班,并由交班人负责处理, 接班人员帮助处理,工作告一段落无问题时方可进展交接班.2、交班人员必需交清如下事项：1〕当班设备运转状况,发生的故障,存在的问题,要一一向接班人员说明.2〕上级命令,通知和执行状况.3〕绝缘用具、工具与材料配件消防器材和通讯设施.4〕设备环境卫生状况.5〕各类记录的填写状况.6〕通讯设施是否畅通.3、交接双方共同巡检完毕后,双方在交接班记录本上签字,打向队值班人员汇报.第三条要害场所治理制度1、值班人员必需经培训合格后,并具有高度的责任感方可持证上岗.2、认真填写各种记录,疼惜室内设施,搞好文明卫生.3、非工作人员制止入内,外来检查、参观人员必需由主管部门批准或由领导伴随方可入内,并要具体登记.4、室内严禁存放易燃、易爆和危急品,如煤油、汽油、酒精、炸药和雷管等.5、与时消退事故隐患、防止事故发生或扩大.6、变电所门口必需悬挂“要害场所〞、“闲人免进〞标志牌. 第四条领导干部上岗查岗制度1、全部干部都要带头执行安全生产方针政策,法规制度与安全生产责任制.2、以身作如此,做到不违章指挥 ,不违章作业,查隐患、反“三违〞.3、加强现场治理,检查设备运行状况与工人在岗状况,觉察问题与时处理.4、认真抓好职工的安全生产教育,教育职工认真执行煤工程三大规程合《岗位标准化作业标准》,使职工上标准岗,干标准活,干放心活,干安全活.5、抓好职工的现场技术教育,教育职工正确使用各类安全防护面具与识别避灾路线.6、能与时向职工宣传当前安全生产方针政策,对职工进展形势教育.第五条设备缺陷治理制度1、设备缺陷的分类和处理期限：1〕一类缺陷：性质严峻,状况危急,直接影响安全运行,必需马上处理,否如此会造成设备损坏,发生人身事故或停电事故.一类缺陷处理不得超过 24 小时.2〕二类缺陷：性质较严峻,但尚可连续运行,已影响设备出力, 不能满足各项正常运行要求 ,在确定时间内不消退,可能造成设备损坏和开展成一类缺陷.二缺陷处理不得超过 7 天.3〕三类缺陷：性质一般,状况略微,对安全运行虽有影响,但尚能较长时间运行.三类缺陷可列入月度检修打算.2、设备缺陷的鉴定与登记1〕运行、检修、试验与各级治理人员觉察缺陷,均由运行人员登记在“设备缺陷记录〞内.2〕运行人员觉察的缺陷,应报给值班长.3〕觉察一类或二类缺陷,应马上通知队值班队干.4〕觉察设备缺陷后,应填写“设备缺陷记录卡〞报工程机电科与有关部门.第六条电气设备试验与检修制度一〕电气设备试验1、电气试验工作应严格遵守《电力安全工作规程》和《电气试验规程》有关规定,主要设备的拆、接线工作由修理人员担当.2、试验过程中,参与工作人员必需严格执行《电气试验规程》,严禁从事与电气试验无关的工作.3、修理人员必需持证上岗,进展操作必需在技术娴熟人员的监护下工作.4、试验中如觉察特别现象,应马上停顿试验,查明缘由前方可连续进展.5、测量电气设备或电缆绝缘时,应通知相关人员,确认线路或设备上无人工作时方可进展,测量完毕后,应对地放电.带电在二次回路中测量,严禁电压回路短路,电流回路开路. 二〕电气设备检修制度1、设备定期检修应遵守如下要求：1〕严格执行变电所设备运转周期内进展检修 ,确保设备正常运转.2〕依据检修内容与工作量,安排好检修时间与人员.检修前要办理停送电工作票,依据工作票填写操作票,并报相关部门批准.3〕严格依据《设备检修质量标准》进展检修.4〕必需坚持定期检修,修一台保一台,确保设备在运转周期的正常运转.2、设备定期检修必需到达以下规定：1〕设备性能完好,保护灵敏牢靠,,零部件完整,配套齐全.2〕设备机械和电气参数符合标准要求,设备内外清洁、完好,符合要求.3〕照实填写检修记录,试验记录,并保持记录的完整、齐全.第七条电气设备定期试验与切换制度1、设备停用时间超过一个月,应进展检查或试验前方可重投运, 以便与时觉察设备存在的问题,保证安全运行,站〔所〕的运行设备, 备用设备与自动投切回路等均应执行定期的预防性试验和切换制度.2、全部设备均应依据四项监视和反事故措施的要求,定期进展预防性试验,和完成反措任务,对觉察的问题要与时处理.3、备用柴油发电机,一般每 15 天应对把握、保护回路以与机组等启动一次,启动时间至少 20 分钟.4、运行中的断路器退出运行,每次都应对把握保护回路进展传动检查,以保证重投运能牢靠工作.处于备用的断路器每季至少投切一次,投入时间不应少于一小时,如有条件带负荷时,应接带负荷,把握回路,保护回路传动周期一般为一季一次.5、发电机启动电瓶每 15 日应充电一次.6、站用电源切换应定期进展至少每月一次,事故照明检查每天一次.第八条巡回检查制度1、变电所每小时巡回检查一次,每 2 小时照实填写各回路电流、电缆出口温度等巡回记录.2、巡检过程中,思想集中,认真观看运行设备的各种保护、指示、温度等状况.3、每天用电顶峰期,用眼目测各点能目视 X 围内的母线、电缆接点是否有变色,用红外测温仪测量母线、电缆接点是否有温度特别情况.4、大修后和投入使用的设备应加强巡检.5、综合检查工程：1〕电气设备的各种保护,仪表、信号指示是否正常.2〕开关悬挂的标志牌与设备实际运行状况全都.3〕设备声音、温度是否正常.4〕螺栓、螺帽是否齐全、紧固、有无锈蚀.5〕接地装置是否完好,连接是否牢靠.第九条消防与安全治理制度1、变电所属于重要供电部门,外来人员必需履行出入登记手续. 工作人员合理使用安全防护用品,持有效证件操作；必需会扑救电气火灾和正确使用灭火器.2、值班电工要有高度的工作责任心.严格执行值班巡察制度、倒闸操作制度、工作票制度、交接班制度、外来人员出入登记制度、安全用具与消防设备治理制度.制止在岗位内喝酒、吸烟、消遣、睡觉等,严禁擅离职守,认真履行职责.坚持巡回检查制度,做好设备运行登记和工作记录.3、值班电工必需生疏上下压配电室内电器设备的性能与运行方式,把握操作技术.不管高压设备是否带电,值班电工不得单独移开或越过遮栏进展工作.所内不得堆放杂物与与工作无关的物品 ,严禁堆放可燃物品和存放易燃易爆物品.4、雷雨天气需要巡察高压设备时,应穿绝缘鞋,并不得靠近避雷器.5、巡察配电装置,进出上下压室,必需顺手将门锁好.常常保持门窗完好,防止小动物进入和防盗工作；制止非工作人员进入上下压室.6、与供电单位或需停电单位联系,进展停、送电倒闸操作时操作负责人必需复诵核对无误,并且将联系内容和联系人某某做好记录.7、停送电操作必需依据倒闸操作挨次依次操作,杜绝带负荷停送电.8、拉合高压开关,都应戴绝缘手套,并站在绝缘垫上.9、在即可送电的工作地点的开关和刀闸操作把手上都应悬挂“制止合闸,有人工作〞的警示牌.工作地点两旁和对面的带电设备遮拦上和制止通行的过道上悬挂“止步、高压危急〞的警示牌.10、在春秋季检修或临时工作需要停电时,值班电工应当依据工作要求做好安全措施,包括停电、验电、装设临时接地线、装设遮拦和悬挂警示牌,会同工作负责人现场检查确认无电 ,并交代四周带电设备位置和须知事项,然后双方办理许可开工签证,方可开头工作.严禁约时或者通知停送电.11、工作完毕时,工作人员撤离,工作负责人向值班电工交代清楚, 并共同检查,然后双方办理工作终结签证后 ,值班电工方可撤除安全措施,恢复送电.在未办理工作终结手续前,值班电工不准将施工或检修设备合闸送电.12、验电时必需用电压等级适宜,并且合格的验电器,在检修设备进出线两侧分别验电.验电前应先在有电设备上试验证明验电器良好. 高压设备验电必需戴绝缘手套.13、电气设备停电后,在未拉刀闸和做好安全措施以前应视为有电,不得触与设备和进入遮拦,以防突然来电.14、发生人身触电事故和火灾事故时,值班人员可不经联系马上断开有电设备的电源,以进展抢救.15、电器设备发生火灾时,应当用干粉、四氯化碳、二氧化碳灭火器或 1211 灭火器扑救.只有在四周全部停电后才能用泡沫灭火器扑救.上下压配电室门窗应加设网栏,防止鼠害.第十条电气事故处理规程一、事故处理原如此1、事故处理的任务：尽快限制事故的开展,解除对人身和设备安全的威逼,消退或隔离事故的根源,尽可能地保持设备的正常运行,快速恢复重要设备、楼层的供电和所用电.2、发生事故时,值班人员应快速全面查明跳闸的开关、保护动作状况,信号、仪表指示状况,判明事故的 X 围和性质,检查一次设备的状况,判明事故缘由.3、快速向主管、业主和公司领导汇报事故状况,处理事故时,要听从调令,其他人员的命令与调令相抵触时,按调令执行,如执行调令会威逼人身和设备安全时,不得执行,将不执行的理由报告领导.4、事故处理的全过程均应做具体记录.5、有不列状况之一者,值班员可以先处理事故再向有关领导和业主报告.1〕将直接危害人身和设备安全的设备停电；2〕将已损坏和受威逼的设备隔离；3〕恢复重要设备、楼层的供电与所用电；4〕通讯中断时,现场规程中允许的事故处理.第十一条停送电制度1、停送电制度是杜绝电气事故发生,确保安全运行的重要前提, 它适用于本所电气设备的检修,线路检修,用户电气设备检修.2、停电必需遵守如下制度,严禁约时停送电：1〕工作票制度2〕工作监护制度3〕工作连续制度4〕工作许可制度5〕工作终结和恢复送电制度3、检修工程：1〕工程检修停送电：由工作负责人填写工作票,提前送交变电所, 值班员在得到主管的命令后,依据“操作规程〞进展操作,并严格执行安全技术措施,工作完毕后,接到工作负责人通知后,方可送电.2〕事故检修,线路、设备发生事故时,值班员有权先停电后再汇报,马上向值班长汇报.第十二条岗位培训制度1、培训要求坚持理论联系实际,把专业性培训与运行人员之间的互教互学结合起来.使运行人员均能到达《电业生产工人技术等级标准》和“三熟三能〞的要求.三熟：生疏设备、系统和根本原理,生疏操作和事故处理,生疏本岗的规程和制度.三能：能与时地觉察缺陷和分析运行状况,能与时地觉察故障和排查故障,能把握一般的修理技能.2、培训方法1〕每月组织全体运行人员集中进展一次技术学问培训,并对所学内容进展考试.2〕针对运行中存在的关键问题、技术薄弱环节或投设备、技术的承受等,每季至少组织一次技术学习.3〕人员应进展所培训、安全思想和纪律教育,讲解本岗位工作重要性.3、培训内容1〕电工根底学问；2〕变电所电气设备的构造、根本原理和性能.3〕继电保护装置的接线、原理；4〕倒闸操作和事故处理与有关规章制度；5〕运行中遇到的实际问题；6〕主要设备的一般检测、试验学问和维护方法.第四章电气设备的巡察与运行第一条设备巡察制度1、设备巡察应严格依据《安规》中的要求,做好安全措施.2、正常巡察：变配电室内的日常巡察检查,除交接班巡察外,每天早晚顶峰负荷时每隔 2 小时巡察一次,每周至少进展一次夜间熄灯巡察.3、在如下状况下应进展特别巡察1〕投运或大修后的主设备,24 小时内每小时巡察一次.2〕对过负荷或特别运行的设备,应加强重点巡察.3〕暴雨天气应对配电室户外排水状况进展巡察,确保洪水不进入变配电室内.4〕雷雨季节特别是雷雨过后应加强巡察.5〕业主和上级通知或重要节日应加强巡察.4、巡察时,应严格依据巡察路线和巡察工程对一、二次设备逐台认真进展巡察,严禁走过场.5、巡察高压室后必需顺手将门关严.6、每次的巡察状况应进展记录并签名；觉察的设备缺陷要记录在“设备缺陷记录本〞内.主要设备的巡察检查工程一、变压器的巡察检查工程1、正常巡察1〕变压器运行声音是否正常.2〕变压器温度是否正常.3〕手动测试变压器风机冷却系统的运行是否正常.4〕警告牌悬挂是否正确,各种标志是否齐全明显.2、特别巡察1〕暴雨天气时,检查站内外排水状况,四周是否有洪水、滑坡、塌陷等自然灾难的隐患.2〕发生近距离短路故障后,检查变压器各侧套管接头有无特别.3〕变压器满负荷或过负荷运行时,应加强巡察.二、高压柜的巡察检查工程1、正常巡察1〕运行期间是否有放电声音.2〕警告牌悬挂是否正确,各种标志是否齐全明显.3〕信号继电器是否有动作显示.2、特别巡察1〕雷雨天气后,在柜外观看窗口可视区域内观看套管是否有闪络放电现象,避雷器放电计数器是否动作.2〕大雾潮湿天气时,在柜外观看窗口可视区域内观看瓷瓶、套管有无放电现象,并应重点监视污秽瓷质局部有无放电现象.3〕发生近距离短路故障后,在柜外观看窗口可视区域内观看各侧套管接头有无特别.三、真空断路器的巡察检查工程1、分、合闸位置指示是否正确,与实际运行位置是否相符.2、断路器指示灯是否正确.3、支柱绝缘子与套管有无裂痕或放电现象.四、隔离开关的巡察检查工程1、绝缘子是否完整无裂纹、无放电现象.2、机械局部是否正常.3、闭锁装置是否正常.4、触头接触是否良好,接触点是否发热,有无烧伤痕迹,引线有无断股、折断现象.5、接地刀闸接地是否良好.五、电容器的巡察检查工程1、检查三相电流表是否平衡,有无不稳定或激增现象,各相差应不大于 10%.2、电容器分档刀闸位置是否正确.3、电容器内部有无放电声；外壳有无鼓肚、渗漏油现象；瓷套有无裂纹、闪络痕迹.4、电容器连接线是否结实牢靠,.5、电容器避雷器是否完好,外壳接地是否良好.六、防雷设施的巡察检查工程1、避雷器正常巡察工程1〕瓷质、法兰局部有无破损、裂纹与放电现象；硅橡胶外壳外表是否有老化、裂纹等痕迹.2〕检查放电计数器是否动作,外壳有无破损.3〕检查引线是否结实,接地是否良好.4〕避雷器内部有无特别声响.2、特别天气的防雷设施巡察工程1〕雷雨后,检查放电计数器动作状况.七、空气绝缘密集母线的巡察检查工程1、各接头局部是否接触良好.2、接地故障后,检查连接处外表是否有放电痕迹.八、电力电缆的巡察检查工程1、电力电缆头是否清洁完好,有无放电发热现象.2、检查电缆沟有无积水、盖板有无破损、放置是否平稳、沟边有无倒塌现象.3、检查电缆终端防雷设施是否完好.4、检查电力电缆外壳、外皮等接地是否良好.九、保护装置的巡察检查工程1、保护装置自检试验时,动作信号是否正确.2、运行监视灯指示是否正确.3、保护装置是否有装置故障的告警信号.十、发电机装置的巡察检查工程1、发电机润滑机油量与润滑度是否符合发电机运行要求；2、发电机冷循环却液是否足够；3、发电机油料是否配备足够；十一、低压开关装置的巡察检查工程1、正常巡察1〕运行期间是否有弧光、电晕、异味.2〕警告牌悬挂是否正确,各种标志是否齐全明显.3〕电流表显示值是否在开关额定X 围.4〕开关桩头温度是否正常.2、特别巡察1〕大容量回路和重要回路加强巡察.其次条电气设备的运行制度—变压器的运行1、变压器的运行必需满足现行《变压器运行规程》的要求.2、变压器的运行电压不高于该运行分接电压的 105%.3、变压器负荷不超变压器额定容量.4、外壳应保持清洁.二高压配电装置的运行1、高压配电装置包括高压断路器、隔离开关、母线、电压互感器、电流互感器、电力电容器、高压熔断器与避雷器等设备.2、配电装置应保持清洁.3、各电气连接局部应紧固牢靠,接点温度不超过50℃.4、室内高压配电室的门应加装防小动物进入的挡板,门窗应关闭严密,严防小动物入内.通往主控室的电缆沟、孔洞均应堵塞严密.4、设备的名称、编号应清楚醒目,与调度命名相符.5、《电力设备预防性试验规程》规定周期、工程对设备进展试验.三 10kV 中置式小车开关的运行1、带负荷状况下不允许推拉手车.推拉开关小车时,应检查开关。

《架空配电线路及设备运行规程》第一章总则第1.0.1条本规程适用于10KV及以下架空配电线路及其设备的运行。

第1.0.2条运行单位应贯彻预防为主的方针。

根据地区和季节性特点，做好运行、维护工作，及时发现和消除设备缺陷，预防事故发生，提高配电网的供电可靠性，降低线损和运行维护费用，为用户提供优质电能而努力。

第1.0.3条配电线路应与发电厂、变电所或相邻的维护部门划分明确的分界点。

分界点的划分，各地应根据当地情况，制订统一的规定。

与用户的分界点划分，应按照“全国供用电规则”执行。

第1.0.4条为了保障配电网络的安全运行和便于调度管理，在供电部门所管辖的配电线路上一般不允许敷设用户自行维护的线路和设备，如需要敷设时，必须经供电部门同意，并实行统一调度，以保安全。

第1.0.5条各级供电部门可以根据规程规定，制订现场运行规程。

第二章防护第2.0.1条配电线路及设备的防护应认真执行“电力设施保护条例”及其“实施细则”的有关规定。

第2.0.2条运行单位要发动沿线有关部门和群众进行护线和做好护线宣传工作，防止外力破坏，及时发现和消除设备缺陷。

第2.0.3条配电线路对地距离及交叉跨越距离应符合“架空配电线路设计技术规程”的要求。

修剪树木，应保证在修剪周期内树板与导线的距离符合上述规定的数值。

第2.0.4条当线路跨越通航江河时，应采取措施设立标志，防止船桅碰线。

第2.0.5条配电运行部门的工作人员对下列事项可先行处理，但事后应及时通知有关单位：一、修剪超过规定界限的树木。

二、为处理电力线路事故，砍伐林区个别树木。

三、清除可能影响供电安全的收音机、电视机天线、铁烟囱或其它凸出物。

第2.0.6条运行单位对可能威胁线路安全运行的各种施工或活动，应时行劝阻或制止，必要时应向有关单位和个人提出防护通知书。

对于造成事故或电力设施损坏者，应按情节与后果，予以处罚或提交公安、司法机关依法惩处。

第三章架空配电线路的运行第一节巡视、检查、维护第3.1.1条为了掌握线路的运行状况，及时发现缺陷和沿线威胁线路安全运行的隐患，必须按期进行巡视与检查。

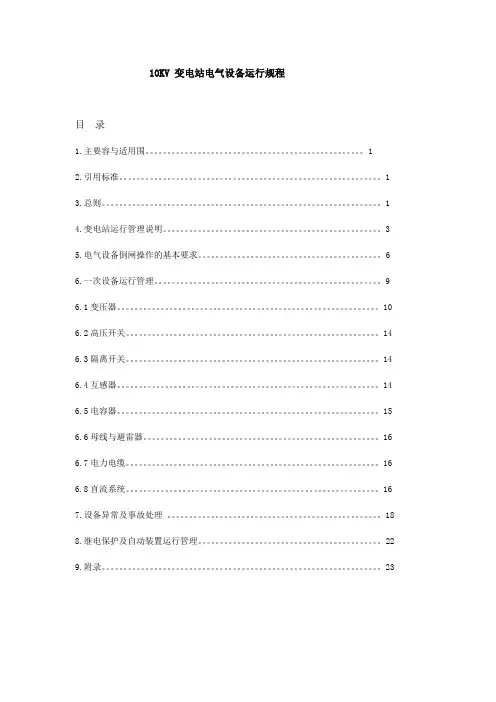

10KV 变电站电气设备运行规程目录1.主要容与适用围。

12.引用标准。

13.总则。

14.变电站运行管理说明。

35.电气设备倒闸操作的基本要求。

66.一次设备运行管理。

9 6.1变压器。

10 6.2高压开关。

14 6.3隔离开关。

14 6.4互感器。

14 6.5电容器。

15 6.6母线与避雷器。

16 6.7电力电缆。

166.8直流系统。

167.设备异常及事故处理。

188.继电保护及自动装置运行管理。

229.附录。

231、主题容与适用围本规程包括格力二期、四期、五期三个10KV变电站一、二次电气设备的运行管理与规定、设备操作、事故、异常处理和电气设备技术规。

本规程适用于格力二期、四期、五期10KV变电站的运行、操作、维护、事故及异常处理。

2、引用标准国务院115号令---93 《电网调度管理条例》部颁DL408---91 《电业安全工作规程》（发电厂和变电所电气部分）部颁水电部---72《电气事故处理规程》部颁DL/T57---95《电力变压器运行规定》部颁-------91《高压断路器运行规定》部颁电力部----79《电力电缆运行规程》电网公司供电局--《电网调度规程》3、总则3.1动力室空压站电气值班人员必须熟悉本规程，并认真执行。

3.2动力节能室分管电气维修、变电站运行的领导及技术人员、调度员、维修员必须熟悉本规程的有关部分。

3.3本规程如与上级（规程）规定有抵触时，应按上级规程（规定）执行。

3.4本规程在执行过程中，应根据现场实际情况变化及时进行修正、补充，并经设备动力部审核，报公司批准后执行，以确保规程的正确和完整性。

3.5本规程每年应进行一次年审，5年应重新修编。

3.6值班的人员每年应进行一次本规程考试，并将考试成绩计入个人安全技术档案。

3.7.2运行管理的基本要求3.7.2.1坚决执行“安全第一”的方针，工作中要严肃认真，细致周到。

确保实现“安全、经济、多供、少损”的方针目标。

3.7.2.2运行人员必须严格执行部颁和各级领导所颁发的规章制度和指标，重点贯彻执行《电业安全工作规程》、现场运行规程、事故处理规程和调度规程。
