金属隔振器的种类

建筑物内给水泵的减振隔振措施和减振计算建筑物内的给水泵通常会产生振动问题，这可能会导致管道系统的破裂、漏水以及令人不安的噪音问题。

因此，为了解决这些问题，我们需要采取减振、隔振的措施，并进行相应的减振计算。

减振措施：1.刚性支撑：给水泵设备必须有一个坚固、且足够刚性的支撑结构，以确保泵在工作时保持稳定。

支撑结构可以由钢结构或混凝土结构构成，具有足够的刚度和强度。

2.弹簧隔振器：使用弹簧隔振器可以减少泵的振动传递到周围的结构中。

这种隔振器通常由强度合适的金属弹簧和垫片组成，可以在泵和支架之间安装。

它们能够吸收泵的振动能量，并将其转化为热能。

3.减振脚垫：在泵与基础之间使用减振脚垫可以减少泵的振动传递。

这些垫片通常由橡胶或聚合物材料制成，能够吸收和分散振动能量。

4.减震器：减震器可以帮助减少地面振动对给水泵的影响。

这些减振器通常由弹簧和减震材料制成，可以放置在泵的底座下方，并将振动能量分散到周围的土壤中。

减振计算：为了确定必要的减振措施，需要进行一些减振计算和分析。

以下是一些常用的减振计算方法：1.振动测量：通过使用振动测量设备，例如振动计或振动传感器，可以测量泵的振动情况。

这些数据可以用于分析振动的频率、幅度和振动模式。

2.力学模型：可以制作给水泵和支架的力学模型，以理解泵的振动情况，并进行进一步的减振计算。

这需要考虑到泵的质量、惯性力和支撑结构的刚度。

3.地震分析：在一些地区，地震是一个重要的减振因素。

因此，在设计给水泵的减振措施时，需要进行地震分析，并采取适当的措施来保护泵设备。

4. 振动隔离效率计算：可以利用振动隔离器的振动隔离效率来评估减振措施的效果。

振动隔离效率（Isolation Efficiency）指的是泵的振动在隔离器中被吸收或反射的程度。

可以使用下式进行计算：Isolation Efficiency = 1 - (振动传递到支撑结构的振动幅值 / 泵产生的振动幅值)在进行减振计算时，必须考虑多种因素，包括土壤属性、建筑物结构和泵的工作特点。

隔振器分为不同的种类和型号，主要应用于各类工业领域的设备主机、辅机、各种动力机械和仪器，用来降低振动对机器的影响，起到减少振动、噪音和防止冲击的作用，当然不同类型的隔振器的优点是不尽相同的。

比方说：
一、金属橡胶隔振器
因为金属橡胶构件以金属丝为原材料,不含有任何天然橡胶，但却具有天然橡胶一样的弹性和多孔性，特别适合于解决高低温、大温差、高压、高真空、强辐射、剧烈振动及腐蚀等环境下的阻尼减振。

其内部呈网状，类似天然橡胶的大分子结构，在交变的应力应变的作用下能耗散大量的振动能量，在共振区内阻尼显菩增大，能有效抑制共振峰值，在隔振区内阻尼迅速减小，因而具有优良的阻尼减振特性，阻尼比达0.2~0.3。

二、弹簧隔振器
是最常用的一种钢制隔振器，有螺旋形、碟形、环形和板形等形
式。

它的优点是静态压缩量大,固有频率低,低频隔振性能好;能耐受油、水等侵蚀,温度变化不影响性能;不会老化,不发生蠕变。

三、干摩擦隔振器
四、橡胶隔振器
橡胶隔振器使用广泛，因为由橡胶制成，所以可用于受切、受压或切压的情况，很少用于受拉的情况。

其优点是可以做成各种形状和不同劲度。

其内部阻尼作用比钢弹簧大，并可隔低至10赫左右的激发频率。

五、气垫隔振器
一般由橡胶制件充气而成,振动的频率特别低时，它的隔振效果比钢弹簧更佳。

固有频率可低至0.1~5赫。

它在共振时阻尼;高，而在高频时则阻尼小。

缺点是价格昂贵,负载有限,并须经常检查。

气垫隔振器分单向作用和双向作用两种。

隔振器广泛应用于设备的减震降噪，不同的类型适用的环境是不一样的，通常有下列几种常见的类型：一、橡胶隔振器选用橡胶为材料，天然橡胶由于变化小、拉力大、受破坏时延伸率长,价格低廉，所以应用较多。

该隔振器外表全包覆有金属壳，上部为防油密封护盖。

使硅橡胶免受油污的侵害，应用于具有油污污染的振动环境。

具有自锁装置，保证设备的使用安全。

适用于小型发动机或者其他机构的隔振安装。

主要优点是具有持久的高弹性，有良好的隔振、隔冲击和隔声性能;造型和压制方便，能满足刚度和强度的要求;具有一定的阻尼性能，可以吸收机械能量，对高频振动量的吸收尤为突出；由于橡胶材料和金属表面间能牢固的黏结，因此不但易于制造安装，而且还可以利用多层叠加减小刚度，改变其频率范围，价格低廉。

二、软木隔振软木是一种应用历史悠久的隔振材料。

软木具有质轻、耐腐蚀、保温性能好、施工方便等特点，并有一定的弹性和阻尼，适用于高频或冲击设备的隔振。

三、金属隔振器该隔振器全称为金属橡胶吊装式隔振器，隔振器阻尼大，环境适应能力强、工作频率范围宽、耐高低温、防湿热、霉菌、盐雾、寿命长。

广泛应用于航空、航天、机载、舰载、车载等各类电子设备的吊装式振动隔离安装。

四、玻璃纤维玻璃纤维是一种松散纤维材料，它靠本身良好的弹性和纤维间的压缩和摩擦而具有一定的阻尼和弹性 ,是一种良好的隔振材料，使用较为普遍。

玻璃纤维的优点是不易老化、不腐、不蛀，又有抗酸、抗碱和抗油的良好性能，也不会燃烧。

五、毛毡毛毡的适用频率范围为30Hz左右，适用于对车间内中小型机器隔振降噪处理，毛毡隔振系统的固有频率主要取决于毛毡的厚度，而不是它的面积和静荷载，毛毡压得越密实，系统的固有频率就越高。

通常采用的毛毡厚度为10~25mm，当承受2~ 70N/cm2压力时，固有频率约为20~40Hz。

其优点：价格便宜、容易安装，可以随意裁剪使用，与其他材料表面黏结性强；变形在25%以内时载荷特性为线形。

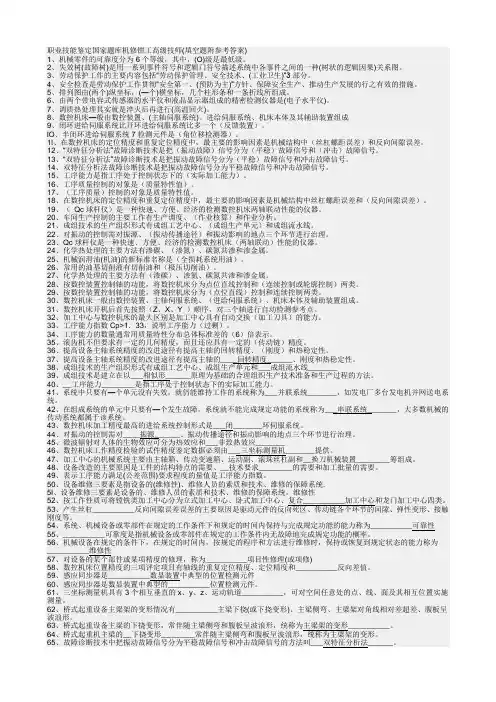

职业技能鉴定国家题库机修钳工高级技师(填空题附参考答案)1、机械零件的可靠度分为6个等级，其中，(O)级是最低级。

2、失效树(故障树)是用一系列事件符号和逻辑门符号描述系统中各事件之间的一种(树状的逻辑因果)关系图。

3、劳动保护工作的主要内容包括“劳动保护管理、安全技术、(工业卫生)”3部分。

4、安全检查是劳动保护工作贯彻“安全第一、(预防为主)”方针、保障安全生产、推动生产发展的行之有效的措施。

5、排列图由(两个)纵坐标，(—个)横坐标，几个柱形条和一条折线所组成。

6、由两个带电容式传感器的水平仪和液晶显示器组成的精密检测仪器是(电子水平仪)。

7、调质热处理其实就是淬火后再进行(高温回火)。

8、数控机床—般由数控装置、(主轴伺服系统)、进给伺服系统、机床本体及其辅助装置组成9、闭环进给伺服系统比开环进给伺服系统比多一个（反馈装置）。

lO、半闭环进给伺服系统7检测元件是（角位移检测器）。

1l、在数控机床的定位精度和重复定位精度中，最主要的影响因素是机械结构中（丝杠螺距误差）和反向间隙误差。

12、“双特征分析法”故障诊断技术是把（振动故障）信号分为（平稳）故障信号和（冲击）故障信号。

13、“双特征分析法”故障诊断技术是把振动故障信号分为（平稳）故障信号和冲击故障信号。

14、双特征分析法故障诊断技术是把振动故障信号分为平稳故障信号和冲击故障信号。

15、工序能力是指工序处于控制状态下的（实际加工能力）。

16、工序质量控制的对象是（质量特性值）。

17、（工序质量）控制的对象是质量特性值。

18、在数控机床的定位精度和重复定位精度中，最主要的影响因素是机械结构中丝杠螺距误差和（反向间隙误差）。

19、（Qc球杆仪）是一种快速、方便、经济的检测数控机床两轴联动性能的仪器。

20、车间生产控制的主要工作有生产调度、（作业核算）和作业分析。

21、成组技术的生产组织形式有成组工艺中心、（成组生产单元）和成组流水线。

22、对振动的控制需对振源、（振动传播途径）和振动影响的地点三个环节进行治理。

隔振技术
降噪减振技术: 是在震动设备与防震设备之间设置器和材料，使震动设备产生的震动由器来吸收，以减少震动设备的干扰。

常用的主要有以下几种：
（1）金属弹簧。

其特点是具有承受载荷较大、弹性好、变形量大、刚度小，而且耐高温，耐腐蚀。

但阻尼系数小，对于需要较大的阻尼时，可增加阻尼器或与阻尼较大的材料（如橡胶）构成组合结构使用。

（2）橡胶。

具有承载能力低、刚度大、加工方便、易成各种形状的特点，并能自由选取三个方向的刚度。

可承受压、减或压减相结合的作用力。

根据载荷的大小，可作成承压式或承剪式，受剪时可获得较低的固有频率。

与金属弹簧相结合，适于隔绝高频率震动。

缺点是受温度、化学药品等环境条件的限制较大，因此使用时应避免日晒、水、油的侵蚀。

（3）软木减震材料。

具有质轻、有一定弹性的特点。

将其经过高压处理并在高温蒸汽下烘干后，制成块状或板状垫层置于机械底座或混泥土的下面，达到减震的目的。

或与橡胶、金属弹簧组合成辅助隔震器。

（4）其他减震器，如泡沫橡胶、泡沫塑料、毛毡、玻璃纤维、矿棉、石棉等，经过加工后制成各种形状的减震垫层用于隔震。

1、金属弹簧隔振器金属弹簧隔振器是目前国内影用最广泛的隔振器，常作为振动设备的减振支撑。

优点是固有频率可控制在20Hz以内，价格便宜，性能稳定，耐高温，乃低温，耐油，耐腐蚀，乃老化，寿命长。

可适用于各种要求的弹性支撑，可预压呀也可以做成悬吊型使用。

缺点是阻尼性能差，高频振动隔振效果差，。

在高频，弹簧逐渐成刚性，弹性变差，隔振效果变差，被称为“高频失效”。

目前较多使用的是小型螺旋钢弹簧组合，配以铸铁外壳，做一定的阻尼处理，但实际阻尼改善不大。

将在安装减振器时垫入橡胶垫和减弱高频失效的影响，但有些橡胶在承压状态下容易老化，有时也可安装在附注楼板上，效果更理想。

2、橡胶隔振器将橡胶固化、剪切成型，可以形成各式各样的橡胶隔声器。

优点是不仅在轴向，而且在回转方向均具有隔离振动的性能，固有频率和控制在15Hz以内。

橡胶内部阻尼比金属大很多，高频隔振效果好。

安装方便，容易与金属牢固的粘结，体积小，重量轻，价格低。

缺点是耐老化问题普通橡胶使用温度范围是0℃-70℃，特殊工艺下限温度方可达-50℃；在空气中容易老化，特别是在阳光直射下会加速老化，一般寿命5-10年，荷载特性常不一致，经受常时间打荷载的作用，会产生松弛现象。

橡胶隔振器的性能与质量主要取决于橡胶的配方和硫化工艺，硫化温度和时间是非常重要的，常需经过反复试验总结才能确定最佳工艺。

3、橡胶隔振垫与橡胶隔振器不同，橡胶隔振垫是一块橡胶板，可大面积的铺在振动设备和基础之间。

橡胶隔振垫表面常切划出一些凹槽，是为了受压时变形的需要。

因其具有持久的高弹性，有良好的隔振、隔冲、隔声性能，使用非常广泛。

橡胶隔振垫的适应隔振固有频率在10-15Hz，多层叠放可低于10Hz。

橡胶隔振垫与橡胶隔振器的缺点类似，容易受温度，油质、日光即化学试剂的腐蚀，造成性能下降、老化，一般寿命为5-10年，应定期检查更换。

4、玻璃棉板和岩棉板玻璃棉作为弹性垫层，对机器或建筑物都能起到很好的减震作用，荷载在1-2t/㎡时，最佳沟渎为10-15mm，表观密度64kg/m³，固有频率约10Hz。

2.4 隔振工程复习要求1、熟悉各类隔振器材的性能特点及应用技术。

2、掌握隔振设计的基本方法。

3、了解各类阻尼材料的性能特点及应用技术。

一、常用隔振器的分类从理论上说，凡是具有弹性的材料均能作为隔振器材来使用，但在实际工程应用上往往会受到一些限制。

满足以下条件的可作为隔振器材使用：（1）弹性性能优良，刚度低；（2）承载力大，强度高，阻尼适当；（3）耐久性好，性能稳定，不因外界温度、湿度等条件变化而导致性能发生较大变化；（4）抗酸、碱、油的侵蚀能力较强；（5）取材容易，价格稳定；（6）加工制作和维修、更换方便；（7）无毒，无放射性；（8）具有阻燃性能。

隔振器材分类较复杂，可按材料种类或结构形式划分，也可按用途进行分类。

见表5-2-29。

1、橡胶隔振器橡胶隔振器是利用橡胶材料制成的最简单的隔振元件，也是工程中常用的隔振装置。

分为压缩型、剪切型、压剪复合型。

橡胶隔振器一般由约束面和自由面构成，约束面通常和金属相接，自由面则是指垂直加载于约束面时产生变形的那一面。

橡胶隔振器的隔振参数不仅于使用的橡胶材料成分有关，还与构成形状、受力方式等因素有关。

橡胶隔振器与弹簧相比有如下特点：（1）橡胶较易成型，与金属能牢固地黏结在一起，可做成各种任意复杂形状。

（2）橡胶有内摩擦，临界阻尼较大，因此很少发生钢弹簧那样的强烈共振，或者螺旋弹簧特有的通过共振现象。

另外，橡胶隔振器通常是由橡胶和金属结合而成的，金属与橡胶复合后的声阻抗较大，能够有效地起到隔声作用。

（3）橡胶隔振器的弹性系数可以通过改变橡胶成分、改变结构等办法在较大范围内变更，以满足设计和使用的需要。

（4）橡胶隔振器对太低的固有频率不适用，静态压缩量也不能太大。

因此，对具有较低的干扰频率的系统和重量特别大的设备不适用，较适用于中、小型设备的隔振，常用的适用频率范围为5~15Hz 。

（5）橡胶隔振器性能受温度影响较大。

高温下使用性能不好；在低温下使用弹性系数会改变。
