主板的命名一般分为四部分

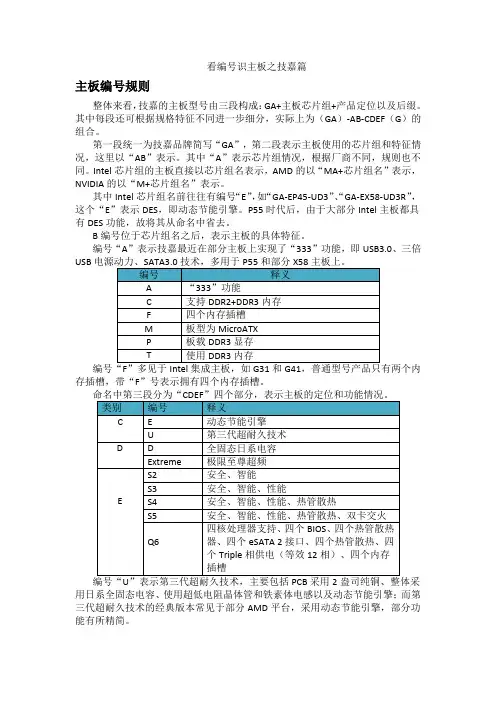

看编号识主板之技嘉篇主板编号规则整体来看，技嘉的主板型号由三段构成：GA+主板芯片组+产品定位以及后缀。

其中每段还可根据规格特征不同进一步细分，实际上为（GA）-AB-CDEF（G）的组合。

第一段统一为技嘉品牌简写“GA”，第二段表示主板使用的芯片组和特征情况，这里以“AB”表示。

其中“A”表示芯片组情况，根据厂商不同，规则也不同。

Intel芯片组的主板直接以芯片组名表示，AMD的以“MA+芯片组名”表示，NVIDIA的以“M+芯片组名”表示。

其中Intel芯片组名前往往有编号“E”，如“GA-EP45-UD3”、“GA-EX58-UD3R”，这个“E”表示DES，即动态节能引擎。

P55时代后，由于大部分Intel主板都具有DES功能，故将其从命名中省去。

B编号位于芯片组名之后，表示主板的具体特征。

编号“A”表示技嘉最近在部分主板上实现了“333”功能，即USB3.0、三倍USB存插槽，带“F”号表示拥有四个内存插槽。

用日系全固态电容、使用超低电阻晶体管和铁素体电感以及动态节能引擎；而第三代超耐久技术的经典版本常见于部分AMD平台，采用动态节能引擎，部分功能有所精简。

“UD”的编号组合也较常见，后面的数字表示其定位情况，如“GA-P55-UD3”、“GA-P55-UD6”等，数字越大定位越高，主板供电、散热设计、功能等方面也有相应提高。

F项为后缀特殊命名，一般说明部分功能功能和特殊设计。

需要注意的是有时候“R”和“P”编号含义不同，主要体现在新出的主板上。

比如采用P55芯片组的中高端主板全部都是拥有RAID功能的，因此“GA-P55-UD3R”中的“R”含义有所变化。

普通版的“GA-P55-UD3”，加强版有“GA-P55-UD3R”、“GA-P55-UD3P”两款，其中带“P”编号的拥有TPM功能（一种数据保护技术），带“R”编号的少了一个芯片，不具备这项功能，但其余保持相同。

而“P”编号有时也不表示加强版，如“GA-P55-UD4”、“GA-P55-UD4P”，因为“UD4”编号本身就较为高端了，更好的因为“UD5”，所以后者并非表示为前者的加强版，只是拥有TPM功能以区分开来而已。

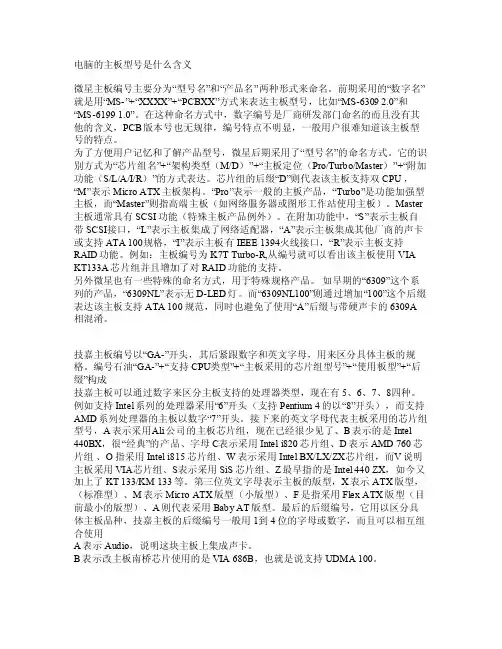

电脑的主板‎型号是什么‎含义微‎星主板编号‎主要分为“‎型号名”和‎“产品名”‎两种形式来‎命名。

前期‎采用的“数‎字名”就是‎用“MS-‎”+“XX‎X X”+“‎P CBXX‎”方式来表‎达主板型号‎，比如“M‎S-630‎9 2.0‎”和“MS‎-6199‎1.0”‎。

在这种命‎名方式中，‎数字编号是‎厂商研发部‎门命名的而‎且没有其他‎的含义，P‎C B版本号‎也无规律，‎编号特点不‎明显，一般‎用户很难知‎道该主板型‎号的特点。

‎为了方便‎用户记忆和‎了解产品型‎号，微星后‎期采用了“‎型号名”的‎命名方式。

‎它的识别方‎式为“芯片‎组名”+“‎架构类型（‎M/D）”‎+“主板定‎位（Pro‎/Turb‎o/Mas‎t er）”‎+“附加功‎能（S/L‎/A/I/‎R）”的方‎式表达。

芯‎片组的后缀‎“D”则代‎表该主板支‎持双CPU‎，“M”‎表示Mic‎r o AT‎X主板架构‎。

“Pro‎”表示一般‎的主板产品‎，“Tur‎b o”是功‎能加强型主‎板，而“M‎a ster‎”则指高端‎主板（如网‎络服务器或‎图形工作站‎使用主板）‎。

Mast‎e r 主板通‎常具有SC‎S I功能（‎特殊主板产‎品例外）。

‎在附加功能‎中，“S”‎表示主板自‎带SCSI‎接口，“L‎”表示主板‎集成了网络‎适配器，“‎A”表示主‎板集成其他‎厂商的声卡‎或支持AT‎A 100‎规格，“I‎”表示主板‎有IEEE‎1394‎火线接口，‎“R”表示‎主板支持R‎A ID功能‎。

例如：主‎板编号为K‎7T Tu‎r bo-R‎,从编号就‎可以看出该‎主板使用V‎I A KT‎133A芯‎片组并且增‎加了对RA‎I D功能的‎支持。

另‎外微星也有‎一些特殊的‎命名方式，‎用于特殊规‎格产品。

‎如早期的“‎6309”‎这个系列的‎产品，“6‎309NL‎”表示无D‎-LED灯‎。

而“63‎09NL1‎00”则通‎过增加“1‎00”这个‎后缀表达该‎主板支持A‎T A 10‎0规范，同‎时也避免了‎使用“A”‎后缀与带硬‎声卡的63‎09A 相混‎淆。

怎么识别规格繁多的主板呢?由于各厂商的技术参数各不一样,编号也随着各人的不同而让消费者麻烦不已 ,但是尽管此时此刻的主板的编号越来越艰难，但是万变不离其宗，它们的产品编号还是紧紧围围着芯片组和支持的处理器类型来命名，所以只要我们能把各个厂商的主板编号规律搞清晰，就能通过主板编号了解该产品的特点和性能，让大家购置主板时不在犯愁。

华硕主板的型号命名分为四个局部第一局部表示支持的处理器类型，其次局部为主板采用的芯片组厂家，第三局部为芯片组类型，第四局部是用来区分主板类型的后缀。

型号命名前三局部为主板型号命名的主体。

联想(QDI)我们可以通过主板芯片名称就初步判定该主板是支持 INTEL 或者AMD 系列CPU，其中主板芯片名称取自联想公司研发代号的第一个字母，假如浮现重复就选择研发代码的最终一位字母作为附加标识码。

例如 Intel i815 芯片组在联想公司的主板研发代号为Synacti X，假如只取字母 X，这样 Intel i815 芯片组主板的主板芯片名称就确定为 SX。

联想将 VIA 芯片组的研发代号指定为Advance，其主板的主板芯片名称确定为 A。

精英(ECS)首先通过第一个英文字母来说明主板支持的 CPU 类型， P 表示支持 Intel 或者与 Intel 处理器兼容的 CPU，后面的数字那末详细说明支持的 CPU 类型。

6 说明支持赛杨和 PII 级 CPU 主板， K 那末说明支持 AMD 的 K7 系列 CPU，并且还会协作数字 7 一并运用。

其次局部是采用的芯片组名称， BX 代表 440BX 芯片组、 IW 代表 I810 芯片组、 BA 代表 VIA 的 Apollo 芯片组、 VA 代表 VIA 的 694X 芯片组、 SE 代表 SIS 的 620 芯片组等。

第三局部处理器接口类型，用一个英文字母来简洁区分， T 表示主板同时拥有 Slot 1 和 Socket 370 两种接口，而 P 表示该主板上惟独一个 Scocket 370 接口。

●华硕Part1让我们先从华硕说起吧。

与技嘉微星相比，华硕主板的命名方式确实复杂了一些，当然，称之为细致也没什么问题。

以其现行的命名标准为例，主板型号共分为ABCD-EF六个区域，其中：A区代表CPU插座种类。

除去已入土很久的产品，我们目前仍可以大量见到的有M2（AMD AM2），M3（AMD AM2+/AM2），M4（AMD AM3），P5（Intel LGA775），P6（Intel LGA1366）和P7（Intel LGA1156），支持最新的Intel LGA1155 Sandy Bridge处理器的6系列主板则被命名为P8。

可以发现，该区域数字的递增（2-4，5-8）分别与两家厂商CPU插座更迭的时间顺序一致，如此以往，数年之后，我们或许就能见到华硕P10，P11开头的“两位数”产品啦。

现在已经P8啦……A88就代表AMD 880G芯片组了B区代表主板芯片组的最终名称（商品名）。

这个区域就要简单很多，比如“P55”就代表主板使用了P55芯片组，但因为AMD芯片组名称较长，华硕采用了“简称”的方式来表示相关产品，比如“A78”表示该主板采用了AMD 780G 芯片组，以此类推。

就是上图那个主板~内存插槽是DDR3所以C区是T噢这款C区为“C”的就支持双内存看型号知规格是不是很方便呢？C区代表主板支持的内存规格。

就目前在售的华硕主流产品型号来看，此区域为“C”的，表示支持DDR2+DDR3两种内存，为“T”的表示支持DDR3内存（AMD及Intel LGA775平台产品），这为用户辨识主板规格提供了方便，但可惜懂得此位置字母意义的消费者并不算多。

产品：M4A88TD-M华硕主板华硕Part2●华硕Part2此外，D区代表是否拥有（若拥有则含有D这个字母，若没有则空缺）华硕巅峰设计（Stackcool3）；E区代表主板板型（M=Micro ATX，V=具有显示输出功能的ATX，普通ATX板型此项空缺）；F区则代表产品所属系列，除了大家耳熟能详的PRO（Professional），EVO（Evolution），Deluxe，Premium四个中高端系列（定位高于标准版，由低到高）以外，拥有LE，LE2，LX后缀的华硕主板分别为超值版，超值版2和入门超值版（定位低于标准版，由高到低），没有此项后缀的产品自然就是标准版啦。

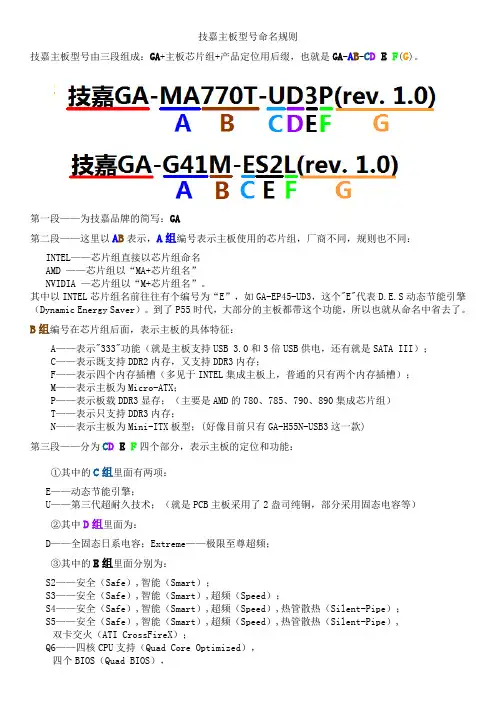

技嘉主板型号命名规则技嘉主板型号由三段组成：GA+主板芯片组+产品定位用后缀，也就是GA-A B-C D E F(G)。

第一段——为技嘉品牌的简写：GA第二段——这里以A B表示，A组编号表示主板使用的芯片组，厂商不同，规则也不同：INTEL——芯片组直接以芯片组命名AMD ——芯片组以“MA+芯片组名”NVIDIA —芯片组以“M+芯片组名”。

其中以INTEL芯片组名前往往有个编号为“E”，如GA-EP45-UD3，这个"E"代表D.E.S动态节能引擎（Dynamic Energy Saver）。

到了P55时代，大部分的主板都带这个功能，所以也就从命名中省去了。

B组编号在芯片组后面，表示主板的具体特征：A——表示"333"功能（就是主板支持USB 3.0和3倍USB供电，还有就是SATA III）；C——表示既支持DDR2内存，又支持DDR3内存；F——表示四个内存插槽（多见于INTEL集成主板上，普通的只有两个内存插槽）；M——表示主板为Micro-ATX；P——表示板载DDR3显存；（主要是AMD的780、785、790、890集成芯片组）T——表示只支持DDR3内存；N——表示主板为Mini-ITX板型；(好像目前只有GA-H55N-USB3这一款)第三段——分为C D E F四个部分，表示主板的定位和功能：①其中的C组里面有两项：E——动态节能引擎；U——第三代超耐久技术；（就是PCB主板采用了2盎司纯铜，部分采用固态电容等）②其中D组里面为：D——全固态日系电容；Extreme——极限至尊超频；③其中的E组里面分别为：S2——安全（Safe）,智能（Smart）；S3——安全（Safe）,智能（Smart）,超频（Speed）；S4——安全（Safe）,智能（Smart）,超频（Speed）,热管散热（Silent-Pipe）；S5——安全（Safe）,智能（Smart）,超频（Speed）,热管散热（Silent-Pipe）,双卡交火（ATI CrossFireX）；Q6——四核CPU支持（Quad Core Optimized），四个BIOS（Quad BIOS），四个热管散热器（Quad Cooling），四个eSATA 2接口（Quad e-SATA2），四个三相供电（Quad Triple Phase，也就是12相供电），四个内存插槽（Quad DDR2 Slots）；PS：其实的许多主板型号中的S3、S4省去了S，直接用数字表示相应的特点。

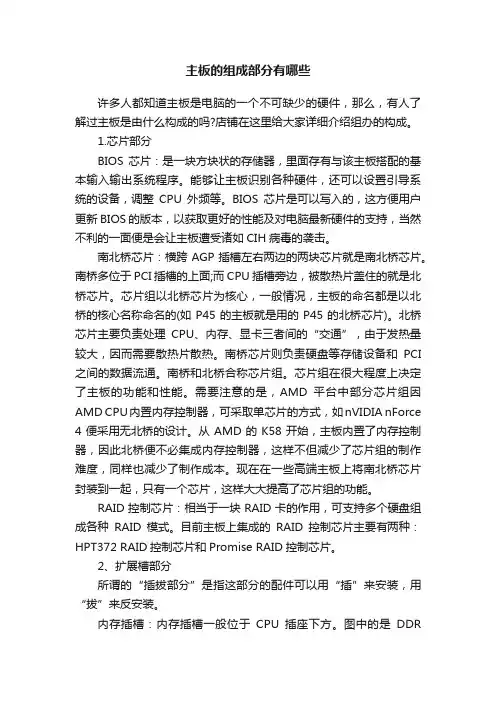

主板的组成部分有哪些许多人都知道主板是电脑的一个不可缺少的硬件，那么，有人了解过主板是由什么构成的吗?店铺在这里给大家详细介绍组办的构成。

1.芯片部分BIOS芯片：是一块方块状的存储器，里面存有与该主板搭配的基本输入输出系统程序。

能够让主板识别各种硬件，还可以设置引导系统的设备，调整CPU外频等。

BIOS芯片是可以写入的，这方便用户更新BIOS的版本，以获取更好的性能及对电脑最新硬件的支持，当然不利的一面便是会让主板遭受诸如CIH病毒的袭击。

南北桥芯片：横跨AGP插槽左右两边的两块芯片就是南北桥芯片。

南桥多位于PCI插槽的上面;而CPU插槽旁边，被散热片盖住的就是北桥芯片。

芯片组以北桥芯片为核心，一般情况，主板的命名都是以北桥的核心名称命名的(如P45的主板就是用的P45的北桥芯片)。

北桥芯片主要负责处理CPU、内存、显卡三者间的“交通”，由于发热量较大，因而需要散热片散热。

南桥芯片则负责硬盘等存储设备和PCI 之间的数据流通。

南桥和北桥合称芯片组。

芯片组在很大程度上决定了主板的功能和性能。

需要注意的是，AMD平台中部分芯片组因AMD CPU内置内存控制器，可采取单芯片的方式，如nVIDIA nForce 4便采用无北桥的设计。

从AMD的K58开始，主板内置了内存控制器，因此北桥便不必集成内存控制器，这样不但减少了芯片组的制作难度，同样也减少了制作成本。

现在在一些高端主板上将南北桥芯片封装到一起，只有一个芯片，这样大大提高了芯片组的功能。

RAID控制芯片：相当于一块RAID卡的作用，可支持多个硬盘组成各种RAID模式。

目前主板上集成的RAID控制芯片主要有两种：HPT372 RAID控制芯片和Promise RAID控制芯片。

2、扩展槽部分所谓的“插拔部分”是指这部分的配件可以用“插”来安装，用“拔”来反安装。

内存插槽：内存插槽一般位于CPU插座下方。

图中的是DDRSDRAM插槽，这种插槽的线数为184线。

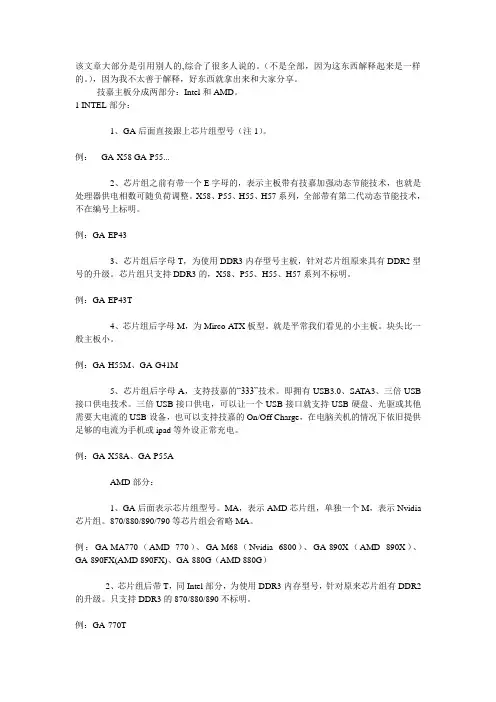

该文章大部分是引用别人的,综合了很多人说的。

（不是全部，因为这东西解释起来是一样的。

），因为我不太善于解释，好东西就拿出来和大家分享。

技嘉主板分成两部分：Intel和AMD。

1 INTEL部分：1、GA后面直接跟上芯片组型号（注1）。

例：GA-X58 GA-P55...2、芯片组之前有带一个E字母的，表示主板带有技嘉加强动态节能技术，也就是处理器供电相数可随负荷调整。

X58、P55、H55、H57系列，全部带有第二代动态节能技术，不在编号上标明。

例：GA-EP433、芯片组后字母T，为使用DDR3内存型号主板，针对芯片组原来具有DDR2型号的升级。

芯片组只支持DDR3的，X58、P55、H55、H57系列不标明。

例：GA-EP43T4、芯片组后字母M，为Mirco-ATX板型。

就是平常我们看见的小主板。

块头比一般主板小。

例：GA-H55M、GA-G41M5、芯片组后字母A，支持技嘉的“333”技术。

即拥有USB3.0、SATA3、三倍USB 接口供电技术。

三倍USB接口供电，可以让一个USB接口就支持USB硬盘、光驱或其他需要大电流的USB设备，也可以支持技嘉的On/Off Charge，在电脑关机的情况下依旧提供足够的电流为手机或ipad等外设正常充电。

例：GA-X58A、GA-P55AAMD部分：1、GA后面表示芯片组型号。

MA，表示AMD芯片组，单独一个M，表示Nvidia 芯片组。

870/880/890/790等芯片组会省略MA。

例：GA-MA770（AMD 770）、GA-M68（Nvidia 6800）、GA-890X（AMD 890X）、GA-890FX(AMD 890FX)、GA-880G（AMD 880G）2、芯片组后带T，同Intel部分，为使用DDR3内存型号，针对原来芯片组有DDR2的升级。

只支持DDR3的870/880/890不标明。

例：GA-770T3、芯片组后带字母P，表示拥有板载显存。

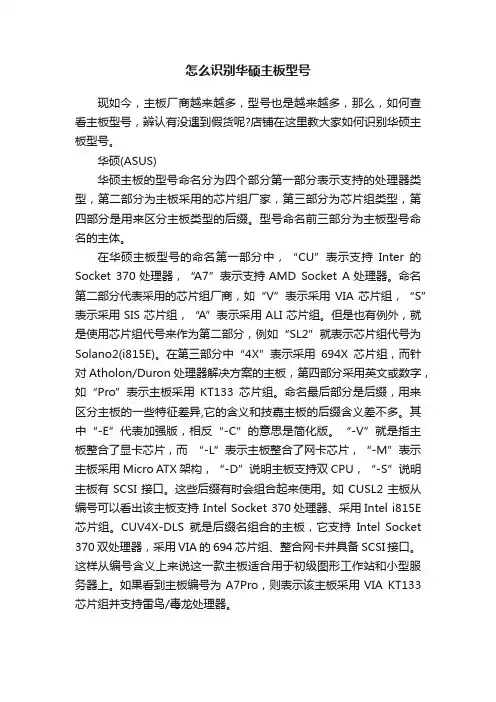

怎么识别华硕主板型号现如今，主板厂商越来越多，型号也是越来越多，那么，如何查看主板型号，辨认有没遇到假货呢?店铺在这里教大家如何识别华硕主板型号。

华硕(ASUS)华硕主板的型号命名分为四个部分第一部分表示支持的处理器类型，第二部分为主板采用的芯片组厂家，第三部分为芯片组类型，第四部分是用来区分主板类型的后缀。

型号命名前三部分为主板型号命名的主体。

在华硕主板型号的命名第一部分中，“CU”表示支持Inter的Socket 370处理器，“A7”表示支持AMD Socket A处理器。

命名第二部分代表采用的芯片组厂商，如“V”表示采用VIA芯片组，“S”表示采用SIS芯片组，“A”表示采用ALI芯片组。

但是也有例外，就是使用芯片组代号来作为第二部分，例如“SL2”就表示芯片组代号为Solano2(i815E)。

在第三部分中“4X”表示采用694X芯片组，而针对Atholon/Duron处理器解决方案的主板，第四部分采用英文或数字，如“Pro”表示主板采用KT133芯片组。

命名最后部分是后缀，用来区分主板的一些特征差异,它的含义和技嘉主板的后缀含义差不多。

其中“-E”代表加强版，相反“-C”的意思是简化版。

“-V”就是指主板整合了显卡芯片，而“-L”表示主板整合了网卡芯片，“-M”表示主板采用Micro ATX架构，“-D”说明主板支持双CPU，“-S”说明主板有SCSI接口。

这些后缀有时会组合起来使用。

如CUSL2主板从编号可以看出该主板支持 Intel Socket 370处理器、采用Intel i815E 芯片组。

CUV4X-DLS就是后缀名组合的主板，它支持Intel Socket 370双处理器，采用VIA的694芯片组、整合网卡并具备SCSI接口。

这样从编号含义上来说这一款主板适合用于初级图形工作站和小型服务器上。

如果看到主板编号为A7Pro，则表示该主板采用VIA KT133芯片组并支持雷鸟/毒龙处理器。

技嘉主板技嘉主板型号由三段组成：GA+主板芯片组+产品定位用后缀也就是GA-A B-C D E F(G)。

第一段——为技嘉品牌的简写：GA第二段——这里以A B表示，A组编号表示主板使用的芯片组，厂商不同，规则也不同：INTEL——芯片组直接以芯片组命名AMD ——芯片组以“MA+芯片组名”NVIDIA —芯片组以“M+芯片组名”。

其中以INTEL芯片组名前往往有个编号为“E”，如GA-EP45-UD3，这个"E"代表D.E.S动态节能引擎（Dynamic Energy Saver）。

到了P55时代，大部分的主板都带这个功能，所以也就从命名中省去了。

B组编号在芯片组后面，表示主板的具体特征：A——表示"333"功能（就是主板支持USB 3.0和3倍USB供电，还有就是SATA 3.0）；C——表示既支持DDR2内存，又支持DDR3内存；F——表示四个内存插槽（多见于INTEL集成主板上，普通的只有两个内存插槽）；M——表示主板为Micro-ATX；P——表示板载DDR3显存；（主要是AMD的780、785、790、890集成芯片组）T——表示只支持DDR3内存；N——表示主板为Mini-ITX板型；(好像目前只有GA-H55N-USB3这一款)第三段——分为C D E F四个部分，表示主板的定位和功能：①其中的C组里面有两项：E——动态节能引擎；U——第三代超耐久技术；（就是PCB主板采用了2盎司纯铜，部分采用固态电容等）②其中D组里面为：D——全固态日系电容；Extreme——极限至尊超频；③其中的E组里面分别为：S2——安全（Safe）,智能（Smart）；S3——安全（Safe）,智能（Smart）,超频（Speed）；S4——安全（Safe）,智能（Smart）,超频（Speed）,热管散热（Silent-Pipe）；S5——安全（Safe）,智能（Smart）,超频（Speed）,热管散热（Silent-Pipe）,双卡交火（ATI CrossFireX）；Q6——四核CPU支持（Quad Core Optimized），四个BIOS（Quad BIOS），四个热管散热器（Quad Cooling），四个eSATA 2接口（Quad e-SATA2），四个三相供电（Quad Triple Phase，也就是12相供电），四个内存插槽（Quad DDR2 Slots）；PS：其实的许多主板型号中的S3、S4省去了S，直接用数字表示相应的特点。

z790主板命名规则Z790主板命名规则随着计算机技术的不断发展，主板作为计算机硬件的核心部件之一，扮演着至关重要的角色。

Z790主板作为一款高性能主板，在命名规则方面也有着一定的规定和要求。

Z790主板的命名规则遵循了一定的规范，以便用户能够更加清晰地了解该主板的特性和功能。

以下是Z790主板命名规则的详细解析：1. 品牌标识：主板的品牌标识通常会出现在主板名称的开头，以便用户能够迅速识别出该主板的制造商。

品牌标识一般是一个独特的名称或缩写，例如ASUS、GIGABYTE等。

2. 代号：主板在开发过程中通常会有一个代号，该代号一般是一串字母或数字的组合。

代号的作用是方便开发团队在内部交流，对于用户来说并不是很重要。

因此，在主板命名中往往不会直接出现代号。

3. 系列标识：主板的系列标识通常会出现在主板名称的第二部分，用于区分不同系列的主板。

系列标识一般是一个有意义的名称，例如ROG（玩家共和国）、AORUS（雄鹰）等。

通过系列标识，用户可以初步了解到该主板的定位和特点。

4. 型号：主板的型号通常会出现在主板名称的最后部分，用于区分不同型号的主板。

型号一般是一串字母和数字的组合，例如Z790-F、Z790-E等。

通过型号，用户可以进一步了解到该主板的具体配置和功能。

Z790主板的命名规则一般为“品牌标识+系列标识+型号”。

例如，ASUS ROG Z790-F就是一款由ASUS公司推出的ROG系列的Z790主板，型号为Z790-F。

除了以上命名规则外，有些主板制造商还会在主板名称中加入其他信息，以进一步突出主板的特点和功能。

例如，一些主板会在名称中标注支持的CPU型号、内存容量、接口类型等。

这样的命名方式可以让用户更加方便地选择适合自己需求的主板。

总结起来，Z790主板的命名规则遵循了“品牌标识+系列标识+型号”的格式，通过这样的命名方式，用户可以迅速了解到主板的制造商、系列和型号等关键信息。

同时，一些主板制造商还会在名称中加入其他信息，以进一步突出主板的特点和功能。

第一章主机第一节主板知识梳理主板，又叫主机板、系统板或母版；主板的平面是一块PCB（印刷电路板），一般采用四层板或六层板。

一、主板分类按照主板板型划分：ATX（标准型30.5cm×21.8cm）、Micro-ATX （M-ATX紧凑型）、Mini-ITX（ITX迷你型）、加强型；按照主板结构划分：AT主板、Baby AT主板、ATX主板（就像把Baby AT主板横过来放置）和BATX主板等。

期中AT主板和Baby AT 主板已经被淘汰，目前主流为ATX主板，BATX主板是ATX主板的改进型，它使用窄板设计，使部件布局更加紧凑。

二、主板构成1.主要芯片（1）南北桥芯片：CPU插座旁边，被散热片盖住的就是北桥芯片，其主要功能是通过前端总线与CPU进行教据交换，主要负责处理CPU、内存、显卡三者间的“交通”，由于发热量较大，因而需要散热片散热。

南桥多位于PCI插槽的上面，与BIOS芯片相通，主要负责对外部设备数据的传输和处理，同时管理IDE设备，DMA通道控制、对AC97音频数据的处理，以及对网络接口、USB接口的控制和电源管理等。

南桥和北桥合称芯片组，芯片组是主板的核心，在很大程度上决定了主板的功能和性能，芯片组以北桥桥芯片为核心，一殷情况，主板的命名都是以北桥的核心名称命名的。

（2）BIOS芯片：BIOS（Basic Input/Output System，基本输入输出系统）全称是ROM-BIOS，属于ROM（只读存储器）。

为电脑提供最低级最直接的硬件控制的程序，它是连通软件程序和硬件设备之间的枢纽，BIOS 中主要存放：POST加电自检程序；CMOS设置程序；系统自举装载程序；主要I/O设备的驱动程序和中断服务。

目前大多采用Flash ROM 作为存储介质，常见品牌；Award BIOS、AMI BIOS、Phoenix BIOS。

（3）CMOS芯片：CMOS（互补型金属氧化物半导体）属于RAM（随机存储器），其主要作用是用来存放BIOS中的设置信息。

何识别主板的型号和牌子如果是想不开机看主板型号，可以从南桥芯片上看出个大概，北桥芯片一般都有散热片挡住了，下面是我整理出来的ICH南桥芯片集合。

注：ICH(Input/Output Controller Hub,输入/输出控制集线器)MCH(Memory Controller Hub,内存控制器集线器)ICH南桥芯片的编号为：Intel 82801 AA与之搭配的MCH北桥芯片有：810、810-DC100、810TICH0南桥芯片的编号为：Intel 82801 AB与之搭配的MCH北桥芯片有：810-LICH2南桥芯片的编号为：Intel 82801BA、Intel 82801BAM、Intel 82801BB、Intel 82801BE、Intel 82801BEM与之搭配的MCH北桥芯片有：815系列、845、845D、850系列ICH3南桥芯片的编号为：Intel 82801CA、Intel 82801CAM与之搭配的MCH北桥芯片有：830M、830MP、830MG、845M、850EICH4南桥芯片的编号为：Intel 82801DA、Intel 82801DB、Intel82801DBL、Intel 82801DBM与之搭配的MCH北桥芯片有：845E、845PE、845G、845GE、845GL、845GVICH5南桥芯片的编号为：Intel 82801EB、Intel 82801ER与之搭配的MCH北桥芯片有：848系列、865系列、875系列ICH6南桥芯片的编号为：Intel 82801FB、Intel 82801FBM、Intel 82801FR、Intel 82801FW、Intel 82801FRW与之搭配的MCH北桥芯片有：910系列、915系列、925系列ICH7南桥芯片的编号为：Intel 82801GB、Intel 82801GR与之搭配的MCH北桥芯片有：945系列、946系列、955系列、975系列ICH8南桥芯片的编号为：Intel 82801HB、Intel 82801HR与之搭配的MCH北桥芯片有：963系列、965系列参考资料：bbb://hi.baiduaaa/yanshenglong/blog/item/34559cee41b714292df534ce.ht ml2主板故障：一主板故障的分类1局部性故障和全局性故障局部性故障指系统某一个或几个功能运行不正常如主板上打印控制芯片损坏仅造成联机打印不正常并不影响其他功能全局性故障往往影响整个系统的正常运行使其丧失全部功能例如时钟发生器损坏将使整个系统瘫痪2非致命性故障和致命性故障非致命性故障也发生在系统上电自检期间一般给出错误信息致命性故障发生在系统上电自检期间一般导致系统死机3稳定性故障和不稳定性故障稳定性故障是由于元器件功能失效电路断路短路引起其故障现象稳定重复出现而不稳定性故障往往是由于接触不良元器件性能变差使芯片逻辑功能处于时而正常时而不正常的临界状态而引起如由于I/O插槽变形造成显示卡与该插槽接触不良使显示呈变化不定的错误状态4独立性故障和相关性故障独立性故障指完成单一功能的芯片损坏相关性故障指一个故障与另外一些故障相关联其故障现象为多方面功能不正常而其故障实质为控制诸功能的共同部分出现故障引起例如软硬盘子系统工作均不正常而软硬盘控制卡上其功能控制较为分离故障往往在主板上的外设数据伟输控制即DMA控制电路5电源故障总线故障元件故障等电源故障包括主板上+12V+5V及+3.3V电源和Power Good信号故障总线故障包括总线本身故障和总线控制权产生的故障元件故障则包括电阻电容集成电路芯片及其他元部件的故障二引起主板故障的主板原因1人为故障带电插拔I/O卡以及在装板卡及插头时用力不当造成对接口芯片等的损害2环境不良静电常造成主板上芯片特别是CMOS芯片被击穿另外主板遇到电源损坏或电网电压瞬间产生的高峰脉冲时往往会损坏系统板供电插头附近的芯片如果主板上布满了灰尘也会造成信号短路等3器件质量问题由于芯片和其他器件质量不良导致的损坏三主板故障检查维修的常用方法主板故障往往表现为系统启动失败屏幕无显示等难以直观判断的故障现象下面列举的维修方法各有优势和局限性往往结合使用651清洁法可用毛刷轻轻刷去主板上的灰尘另外主板上一些插卡芯片采用插脚形式常会因为引脚氧化而接触不良可用橡皮擦去表面氧化层重新插接2观察法反复查看待修的板子看各插头插座是否歪斜电阻电容引脚是否相碰表面是否烧焦芯片表面是否开裂主板上的铜箔是否烧断还要查看是否有异物掉进主板的元器件之间遇到有疑问的地方可以借助万用表量一下触摸一些芯片的表面如果异常发烫可换一块芯片试试3电阻电压测量法为防止出现意外在加电之前应测量一下主板上电源+5V与地GND之间的电阻值最简捷的方法是测芯片的电源引脚与地之间的电阻未插入电源插头时该电阻一般奕不300 最低也不应该低于100 再测一下反向电阻值略有差异但不能相差过大若正反向阻值很小或接近导通就说明有短路发生应检查短的原因产生这类现象的原因有以下几种1系统板上有被击穿的芯片一般说此类故障较难排TTL芯片LS系列的+5V连在一起可吸去+5V引脚上的焊锡使其悬浮逐个测量从而找出故障片子如果采用割线的方法势必会影响主板的寿命2板子上有损坏的电阻电容3板子上存有导电杂物当排除短路故障后插上所有的I/O卡测量+5V+12V与地是否短路特别是+12V与周围信号是否相碰当手头上有一块好的同样型号的主板时也可以用流量电组值的方法测板上的疑点通过对比可以较快地发现芯片故障所在当上述步骤均未见效时可以将电源插上加电测量一般测电源的+5V 和+12V当发现某一电压值偏离标准太远时可以通过分隔法或割断某些引线或拔下某些芯片再测电压当割断某条引线或拔下某块芯片时若电压变为2为则这条引线引出的元器件或拔下来的芯片就是故障所在4拔插交换法主机系统产生故障的原因很多例如主板自身故障或I/0总线上的各种插卡故障均可导致系统远行不正常采用拔插维修法是确定故障在主板或I/O设备的简捷方法该方法就是关机将插件板逐块拔出每拔出一块板卡就开机观察机器运行状态一旦拔出某块板卡后主板运行正常那么故障原因就是该插件板故障或相应I/O总线槽及负载电路故障若拔出所有插件板后系统启动仍不正常则故障很可能就在主板上采用交换法实质上就是将同型号插件板总线方式一致功能相同的插件板或同型号芯片相互芯片相互交换根据故障现象的变化情况判断故障所在此法多用于易拔插的维修环境例如内存自检出错可交换相同的内存芯片或内存条来确定故障原因5静态动态测量分析法1静态测量法让主板暂停在某一特写状态下由电路逻辑原理或芯片输出与输入之间的逻辑关系用万用表或逻辑笔测量相关点电平来分析判断故障原因2动态测量分析法编制专用论断程序或人为设置正常条件在机器运行过程中用示波器测量观察有关组件的波形并与正常的波形进行比较判断故障部位6先简单后复杂并结合组成原理的判断法随着大规模集成电路的广泛应用主板上的控制逻辑集成度越来越高其逻辑正确性越来越难以通过测量来判断可采用先判断逻辑关系简单的芯片及阻容元件后将故障集中在逻辑关系难以判断的大规模集成电路芯片7软件诊断法通过随机诊断程序专用维修诊断卡及根据各种技术参数如接口位置自编专用诊断程序来辅助硬件维修可达到事半功倍之效程序测试法的原理就是用软件发送数据命令通过读线路状态及某个芯片如寄存器状态来识别故障部位此法往往用于检查各种接口电路故障及具有位置参数的各种电路但此法应用的前提是CPU及基总线运行正常能够运行有关诊断软件能够运行安装于I/O总线插槽上的诊断卡等参考资料：bbb:///script/template/4/frame.asp?community_id=354 3433主板品牌：常见的主板国外品牌：英特尔(Intel)菱钻(Daimondata)蓝宝石(SAPPHIRE)国产品牌：华硕(ASUS)、技嘉(GIGABYTE) 、精英(ECS)、微星(MSI)、升技(ABIT)、磐正(EPOX)、双敏(UNIKA)、映泰(BIOSTAR)、华擎(ASRock)、硕泰克(SOLTEK)、捷波(JETW AY) 、钻石(DFI)、青云(Albatron)、奥兰治ORA 、承启(CHAINTECH)、顶神(ASMART)、建基(AOpen) 、科迪亚(QDI) 、捷锐、超微(Supermicro)、浩鑫(Shuttle) 、顶星(Topstar)、佰钰、昂达(ONDA) 、佰钰acorp(台湾)、富士康(FOXCONN)、斯巴达克(SPARK)、梅捷(SOYO)、艾崴(Iwill)、小影霸、七彩虹(colorful)、天机、维博特、信步、创能(CUANON) 、三帝(DDD)、硕菁(soking)、博登(xfx)、微升(MIMSUN) 、数码通(PcDigicom)、倍嘉、冠盟、盈通(YESTON)、磐碁、隽星、数码键、冠誉、翔升、联冠(LK)、天朗、华杰、优俪、美达、磐英(hasee) 、赛科、铧基、先锋、华鑫、红苹果、天擎、金字塔(PYRAMID)、奔迅(BENXUN)、百时通(BESTCOM) 、钛硕、祥瑞、科盟、科脑、普锐(Pretech)、众可、祺祥、众成、杰微、万邦龙、红船、风速、搏鹰、佰特、艾美、技星(ST STAr) 、昂迪、新华盛、威钻、建邦、天虹、奔驰、技鑫、泰安(TYAN)、杰灵(ZILLION)、火龙王、亚瑟伟业、磐志、卓越、奥美嘉(aomg)、枫叶、宏嘉、追钰、首通(SOTIME) 、双捷、思普、阳光、跆基(Twkey)、中硕、大众、中凌、讯崴、先冠、亚帝伦、拓嘉、台讯、盛邦至尊、宝捷亚特、群升(PCQS)、铭世、蓝天(LANTIAN) 、源兴、新泰(SYNTAX)、华英、红旗、众星、海讯(sunstar)、恒钛、致铭(cthim) 、台众、大洋、白鲨王(SHARKING)、凌峰、宇擎、双硕、鑫驰、速霸、华佳、宏迅、迪兰恒进、慧星、金凤凰(GPHOENIX)、帝鲨(DESHARK)、PCCHIPS 、奔信、联强(Lemel)、金正。

【微星主板型号命名规则】目前微星主板采用的是“芯片组 + 内存+ 板型 + 用户对象 + 定位级别 + 版本编号”的全新命名方式。

表示为“A B C + D E F”,只要了解芯片组、内存、板型这三项，就可以知道这款主板的大致规格了。

（一）前三项决定主板规格A组编号:“芯片组”部分直接由主板的芯片组名称代替，例如790GX、780G、P55等等，这样用户可以一目了然。

B组编号:“内存”部分则代表主板支持的内存种类，其中“T”代表DDR2内存，“C”代表同时支持DDR2和DDR3内存。

如果什么都没有的话，代表支持DDR3内存。

C组编号:“板型”部分代表主板的尺寸，其中“M”代表MicroATX，“I”代表MiniITX。

和内存一样，如果什么都没有，则代表是ATX主板。

（二）、后三项编号细分主板性能D组编号:“用户对象”部分主要表示产品定位。

需要注意的是，如果此处同时还出现“D”字母，则代表拥有“Drmos”功能，就是整合了微星的智能节能技术。

X 代表eXtreme（至尊级）：超频用户、顶级玩家，为用户提供强大运算能力。

G 代表Gaming（玩家级）：主流游戏用户，扩展性能好。

E 代表Entertainment（娱乐级）：高清硬件解码，家庭用户，娱乐用户。

P 代表Prefessional（专业版）：商业用户。

C 代表Classic（入门级）：高性价比，针对初级入门用户。

“定位级别”部分主要由两位数字组成，数字越大级别越高。

其中第一位有“9（Diamond）”E组编号：代表钻石系列，“7～8（Platinum）”代表白金系列，“4～6（Glod、Neo）”代表主流系列，“1-3（Value）”代表入门超值系列，而括号中的则是旧规则的命名方式。

第二位有“0”代表极限功能，“5”代表完整功能，“3”代表中等功能，“1”代表基本功能。

F组编号：“版本编号”部分代表了当前主板版本，因为主板在生命周期内，会不断的进行修正。

主板名词解释：1。

主板结构主板结构分为A T、Baby-A T、A TX、Micro A TX、LPX、NLX、Flex A TX、EA TX、WA TX 以及BTX等结构。

其中，A T和Baby-A T是多年前的老主板结构，现在已经淘汰；而LPX、NLX、Flex A TX则是A TX的变种，多见于国外的品牌机，国内尚不多见；EA TX和WA TX 则多用于服务器/工作站主板；A TX是目前市场上最常见的主板结构，扩展插槽较多，PCI 插槽数量在4-6个，大多数主板都采用此结构；Micro A TX又称Mini A TX，是A TX结构的简化版，就是常说的“小板”，扩展插槽较少，PCI插槽数量在3个或3个以下，多用于品牌机并配备小型机箱；而BTX则是英特尔制定的最新一代主板结构。

2。

北桥芯片一般来说，芯片组的名称就是以北桥芯片的名称来命名的，例如英特尔845E芯片组的北桥芯片是82845E，875P芯片组的北桥芯片是82875P等等。

北桥芯片负责与CPU的联系并控制内存、AGP、PCI数据在北桥内部传输，提供对CPU的类型和主频、系统的前端总线频率、内存的类型（SDRAM，DDR SDRAM以及RDRAM等等）和最大容量、ISA/PCI/AGP 插槽、ECC纠错等支持，整合型芯片组的北桥芯片还集成了显示核心。

因为北桥芯片的数据处理量非常大，发热量也越来越大，所以现在的北桥芯片都覆盖着散热片用来加强北桥芯片的散热，有些主板的北桥芯片还会配合风扇进行散热。

因为北桥芯片的主要功能是控制内存，而内存标准与处理器一样变化比较频繁，所以不同芯片组中北桥芯片是肯定不同的，当然这并不是说所采用的内存技术就完全不一样，而是不同的芯片组北桥芯片间肯定在一些地方有差别。

由于已经发布的AMD K8核心的CPU将内存控制器集成在了CPU内部，于是支持K8芯片组的北桥芯片变得简化多了，甚至还能采用单芯片芯片组结构。

这也许将是一种大趋势，北桥芯片的功能会逐渐单一化，为了简化主板结构、提高主板的集成度，也许以后主流的芯片组很有可能变成南北桥合一的单芯片形式（事实上SIS老早就发布了不少单芯片芯片组）。
