市政道路软基施工中的预应力PHC管桩施工措施分析

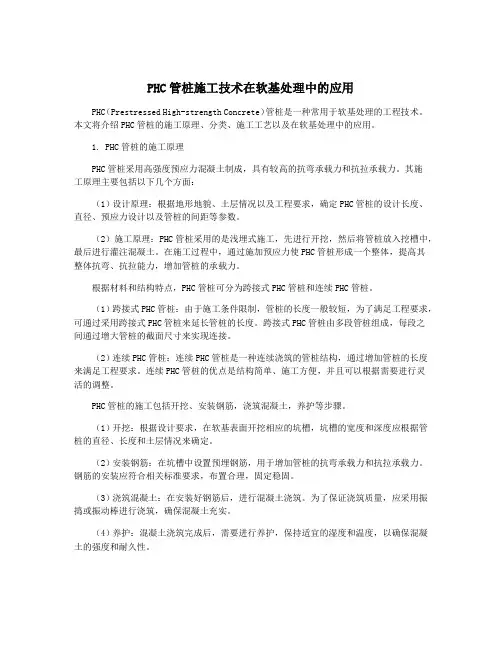

PHC管桩施工技术在软基处理中的应用PHC（Prestressed High-strength Concrete）管桩是一种常用于软基处理的工程技术。

本文将介绍PHC管桩的施工原理、分类、施工工艺以及在软基处理中的应用。

1. PHC管桩的施工原理PHC管桩采用高强度预应力混凝土制成，具有较高的抗弯承载力和抗拉承载力。

其施工原理主要包括以下几个方面：（1）设计原理：根据地形地貌、土层情况以及工程要求，确定PHC管桩的设计长度、直径、预应力设计以及管桩的间距等参数。

（2）施工原理：PHC管桩采用的是浅埋式施工，先进行开挖，然后将管桩放入挖槽中，最后进行灌注混凝土。

在施工过程中，通过施加预应力使PHC管桩形成一个整体，提高其整体抗弯、抗拉能力，增加管桩的承载力。

根据材料和结构特点，PHC管桩可分为跨接式PHC管桩和连续PHC管桩。

（1）跨接式PHC管桩：由于施工条件限制，管桩的长度一般较短，为了满足工程要求，可通过采用跨接式PHC管桩来延长管桩的长度。

跨接式PHC管桩由多段管桩组成，每段之间通过增大管桩的截面尺寸来实现连接。

（2）连续PHC管桩：连续PHC管桩是一种连续浇筑的管桩结构，通过增加管桩的长度来满足工程要求。

连续PHC管桩的优点是结构简单、施工方便，并且可以根据需要进行灵活的调整。

PHC管桩的施工包括开挖、安装钢筋，浇筑混凝土，养护等步骤。

（1）开挖：根据设计要求，在软基表面开挖相应的坑槽，坑槽的宽度和深度应根据管桩的直径、长度和土层情况来确定。

（2）安装钢筋：在坑槽中设置预埋钢筋，用于增加管桩的抗弯承载力和抗拉承载力。

钢筋的安装应符合相关标准要求，布置合理，固定稳固。

（3）浇筑混凝土：在安装好钢筋后，进行混凝土浇筑。

为了保证浇筑质量，应采用振捣或振动棒进行浇筑，确保混凝土充实。

（4）养护：混凝土浇筑完成后，需要进行养护，保持适宜的湿度和温度，以确保混凝土的强度和耐久性。

（1）加固软弱地基：软弱地基在承受载荷时容易发生沉降和变形，影响建筑物的稳定性。

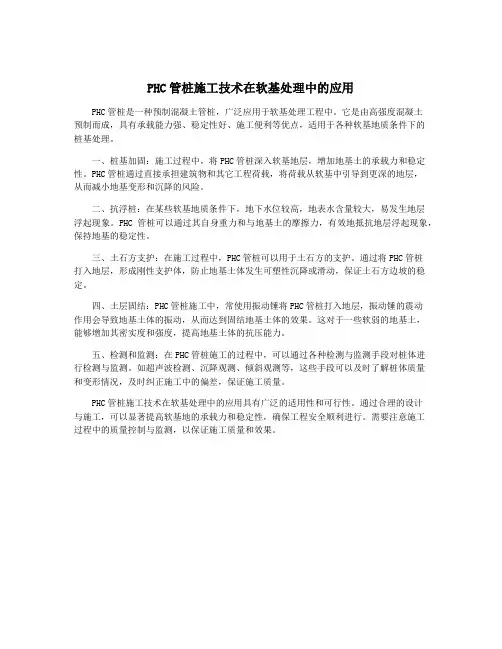

PHC管桩施工技术在软基处理中的应用PHC管桩是一种预制混凝土管桩，广泛应用于软基处理工程中。

它是由高强度混凝土预制而成，具有承载能力强、稳定性好、施工便利等优点，适用于各种软基地质条件下的桩基处理。

一、桩基加固：施工过程中，将PHC管桩深入软基地层，增加地基土的承载力和稳定性。

PHC管桩通过直接承担建筑物和其它工程荷载，将荷载从软基中引导到更深的地层，从而减小地基变形和沉降的风险。

二、抗浮桩：在某些软基地质条件下，地下水位较高，地表水含量较大，易发生地层浮起现象。

PHC管桩可以通过其自身重力和与地基土的摩擦力，有效地抵抗地层浮起现象，保持地基的稳定性。

三、土石方支护：在施工过程中，PHC管桩可以用于土石方的支护。

通过将PHC管桩打入地层，形成刚性支护体，防止地基土体发生可塑性沉降或滑动，保证土石方边坡的稳定。

四、土层固结：PHC管桩施工中，常使用振动锤将PHC管桩打入地层，振动锤的震动作用会导致地基土体的振动，从而达到固结地基土体的效果。

这对于一些软弱的地基土，能够增加其密实度和强度，提高地基土体的抗压能力。

五、检测和监测：在PHC管桩施工的过程中，可以通过各种检测与监测手段对桩体进行检测与监测。

如超声波检测、沉降观测、倾斜观测等，这些手段可以及时了解桩体质量和变形情况，及时纠正施工中的偏差，保证施工质量。

PHC管桩施工技术在软基处理中的应用具有广泛的适用性和可行性。

通过合理的设计与施工，可以显著提高软基地的承载力和稳定性，确保工程安全顺利进行。

需要注意施工过程中的质量控制与监测，以保证施工质量和效果。

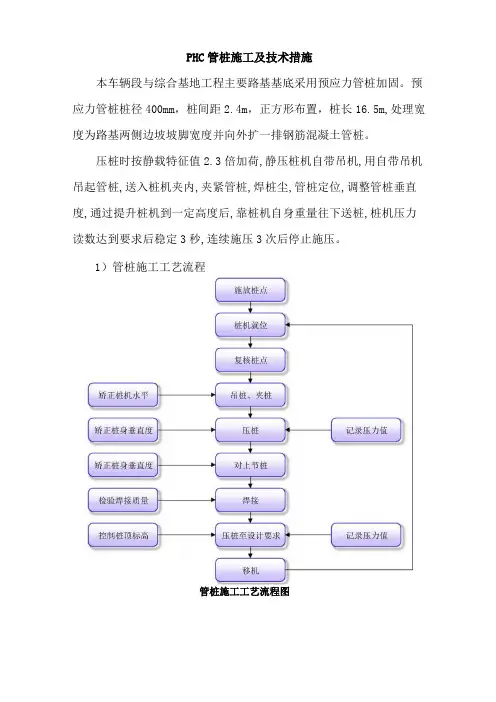

PHC管桩施工及技术措施本车辆段与综合基地工程主要路基基底采用预应力管桩加固。

预应力管桩桩径400mm，桩间距2.4m，正方形布置，桩长16.5m,处理宽度为路基两侧边坡坡脚宽度并向外扩一排钢筋混凝土管桩。

压桩时按静载特征值2.3倍加荷,静压桩机自带吊机,用自带吊机吊起管桩,送入桩机夹内,夹紧管桩,焊桩尘,管桩定位,调整管桩垂直度,通过提升桩机到一定高度后,靠桩机自身重量往下送桩,桩机压力读数达到要求后稳定3秒,连续施压3次后停止施压。

1）管桩施工工艺流程管桩施工工艺流程图2）管桩施工工艺方法管桩施工工艺方法序号施工工艺方法主要工作内容示意图施工准备（1）清除一切地面和地下障碍物,场地低洼处先抽水和清淤，分层夯实回填粘性土。

（2）必要时可以掺拌石灰或水泥,确保桩机站位处地基稳定。

测量定位（1）按设计图排列布置桩位，在现场用经纬仪或全站仪定出每根桩的桩位。

（2）做好标记，每根桩的桩位误差不大于±5cm。

（1）预制管桩按设计位置运送到位。

桩机（2）待桩机就位后，静压桩机自带就位吊机，用自带吊机吊起管桩，送入桩机夹内，夹紧管桩，焊桩尘，管桩定位，调整管桩垂直度。

压桩停压移机桩压入初期，下节桩采用低压慢速压入，以防止遇地面障碍物造成桩位偏移，遇硬土层，适当加大打桩力度，穿过硬土层后降低打桩力度,防止桩身产生过大拉应力。

在此过程中，随时注意贯入度的变化。

以控制桩端设计标高为主进行控制停压。

若压入压力达到设计制值而桩端未达到设计标高，及时通知监理及业主，同时做好详细记录，包括桩端标咼，必要时与有关单位会商确定。

3）管桩施工技术措施管桩施工技术措施。

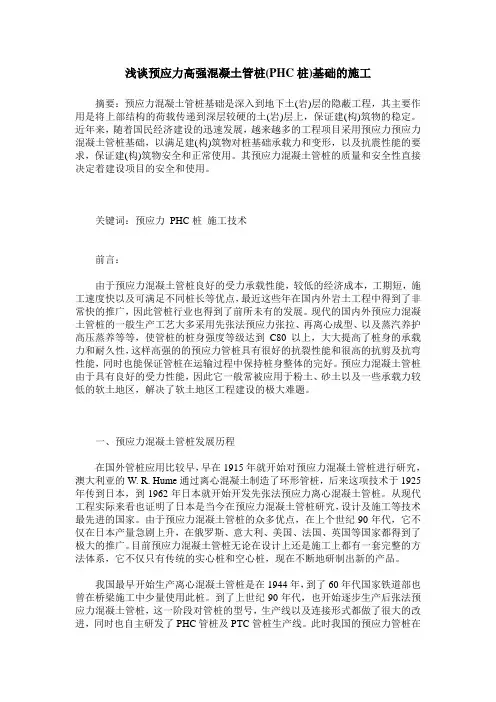

浅谈预应力高强混凝土管桩(PHC桩)基础的施工摘要：预应力混凝土管桩基础是深入到地下土(岩)层的隐蔽工程，其主要作用是将上部结构的荷载传递到深层较硬的土(岩)层上，保证建(构)筑物的稳定。

近年来，随着国民经济建设的迅速发展，越来越多的工程项目采用预应力预应力混凝土管桩基础，以满足建(构)筑物对桩基础承载力和变形，以及抗震性能的要求，保证建(构)筑物安全和正常使用。

其预应力混凝土管桩的质量和安全性直接决定着建设项目的安全和使用。

关键词：预应力PHC桩施工技术前言：由于预应力混凝土管桩良好的受力承载性能，较低的经济成本，工期短，施工速度快以及可满足不同桩长等优点，最近这些年在国内外岩土工程中得到了非常快的推广，因此管桩行业也得到了前所未有的发展。

现代的国内外预应力混凝土管桩的一般生产工艺大多采用先张法预应力张拉、再离心成型、以及蒸汽养护高压蒸养等等，使管桩的桩身强度等级达到C80以上，大大提高了桩身的承载力和耐久性，这样高强的的预应力管桩具有很好的抗裂性能和很高的抗剪及抗弯性能，同时也能保证管桩在运输过程中保持桩身整体的完好。

预应力混凝土管桩由于具有良好的受力性能，因此它一般常被应用于粉土、砂土以及一些承载力较低的软土地区，解决了软土地区工程建设的极大难题。

一、预应力混凝土管桩发展历程在国外管桩应用比较早，早在1915年就开始对预应力混凝土管桩进行研究，澳大利亚的W. R. Hume通过离心混凝土制造了环形管桩，后来这项技术于1925年传到日本，到1962年日本就开始开发先张法预应力离心混凝土管桩。

从现代工程实际来看也证明了日本是当今在预应力混凝土管桩研究，设计及施工等技术最先进的国家。

由于预应力混凝土管桩的众多优点，在上个世纪90年代，它不仅在日本产量急剧上升，在俄罗斯、意大利、美国、法国、英国等国家都得到了极大的推广。

目前预应力混凝土管桩无论在设计上还是施工上都有一套完整的方法体系，它不仅只有传统的实心桩和空心桩，现在不断地研制出新的产品。

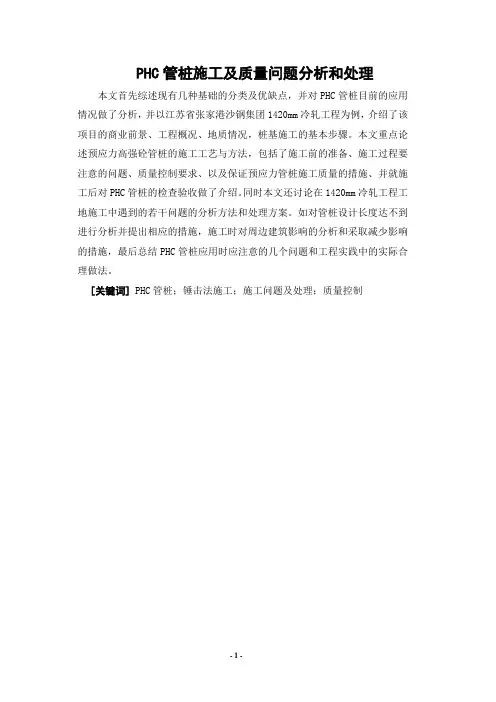

PHC管桩施工及质量问题分析和处理本文首先综述现有几种基础的分类及优缺点，并对PHC管桩目前的应用情况做了分析，并以江苏省张家港沙钢集团1420mm冷轧工程为例，介绍了该项目的商业前景、工程概况、地质情况，桩基施工的基本步骤。

本文重点论述预应力高强砼管桩的施工工艺与方法，包括了施工前的准备、施工过程要注意的问题、质量控制要求、以及保证预应力管桩施工质量的措施、并就施工后对PHC管桩的检查验收做了介绍。

同时本文还讨论在1420mm冷轧工程工地施工中遇到的若干问题的分析方法和处理方案。

如对管桩设计长度达不到进行分析并提出相应的措施，施工时对周边建筑影响的分析和采取减少影响的措施，最后总结PHC管桩应用时应注意的几个问题和工程实践中的实际合理做法。

[关键词]PHC管桩；锤击法施工；施工问题及处理；质量控制第一章：前言1、PHC管桩简介PHC管桩，即预应力高强度混凝土管桩。

是采用先张预应力离心成型工艺，并经过10个大气压、1800 ℃ 左右的蒸汽养护，制成一种空心圆筒型混疑土预制构件，标准节长为10m ，直径从300mm～800mm ，混凝土强度等级≥C80。

1、按桩身混凝土有效预压应力值分：A型、AB型、B型、C型2 、按混凝土强度等级分：预应力混凝土管桩（代号PC）、预应力高强度混凝土管桩（代号PHC）3 、按外径（mm）分： 300、400、500、600、700、800、1000、1200等规格例如：外径500mm，壁厚100mm，长度12m的A型PHC管桩的标记为：PHC 500 A 100 -122、PHC 管桩的优点（1）单桩承载力高由于PHC 管桩桩身混凝土强度高，可打入密实的砂层和强风化岩层，由于挤压作用，桩端承载力可比原状土质提高70% ～80% ，桩侧摩阻力提高20%～40% 。

因此，PHC 管桩承载力设计值要比同样直径的沉管灌注桩、钻孔灌注桩和人工挖孔桩高。

（2）应用范围广 PHC 管桩是由侧阻力和端阻力共同承受上部荷载，可选择强风化岩层，全风化岩层，坚硬的粘土层或密实的砂层(或卵石层)等多种土质作为持力层，且对持力层起伏变化大的地质条件适应性强，因此适应地域广，建筑类型多。

浅谈预应力高强混凝土管桩(PHC桩)基础的施工(全文)文档1：正文:一、引言预应力高强混凝土管桩（PHC桩）基础是一种常用的基础工程施工方法。

本文将从施工过程、材料选用、施工方案等方面对PHC桩基础进行详细介绍。

二、施工过程2.1 桩机搭设桩机搭设是PHC桩基础施工的第一步，需要按照设计图纸要求进行合理布置。

2.2 桩孔开挖开挖桩孔时，需要严格按照设计要求进行，保证桩孔的深度和直径的准确度。

2.3 钢筋配筋在桩孔内进行钢筋配筋时，需要根据设计要求进行合理的排布，保证桩身的强度和稳定性。

2.4 浇筑混凝土混凝土的浇筑是PHC桩基础施工的关键环节，需要注意混凝土的配比、浇筑速度以及振捣等细节。

2.5 预应力张拉在桩身硬化后，进行预应力张拉作业，确保桩身在受力时能够有足够的承载能力。

三、材料选用3.1 混凝土采用高强度混凝土是保证PHC桩基础承载能力的重要因素。

3.2 钢筋选用高强度钢筋，能够提高桩身的抗弯和抗压能力。

3.3 预应力钢束预应力钢束是进行桩身预应力张拉的重要材料，需要选用质量可靠的产品。

四、施工方案4.1 桩基础设计方案根据工程要求和设计要求，制定合理的桩基础设计方案。

4.2 桩机操作方案制定桩机操作方案，明确桩机的搭设和使用要求，保障施工的顺利进行。

4.3 钢筋配筋方案根据设计要求，制定合理的钢筋配筋方案，保证桩身的稳定性和承载能力。

4.4 混凝土浇筑方案制定混凝土浇筑方案，明确浇筑的时间、方法和技术要求。

五、附件本文档涉及的附件包括设计图纸、施工方案、施工图纸等。

六、法律名词及注释1. 预应力：预先施加的拉应力，用以抵消工件在使用荷载作用下的应力。

2. PHC桩：预应力高强混凝土管桩。

文档2：正文:一、前言预应力高强混凝土管桩（PHC桩）基础在工程建设中广泛应用。

本文将从基础施工、施工注意事项、质量控制等方面对PHC桩基础施工进行详细探讨。

二、基础施工2.1 桩机布置桩机布置是PHC桩基础施工的第一步，合理布置能够提高施工效率。

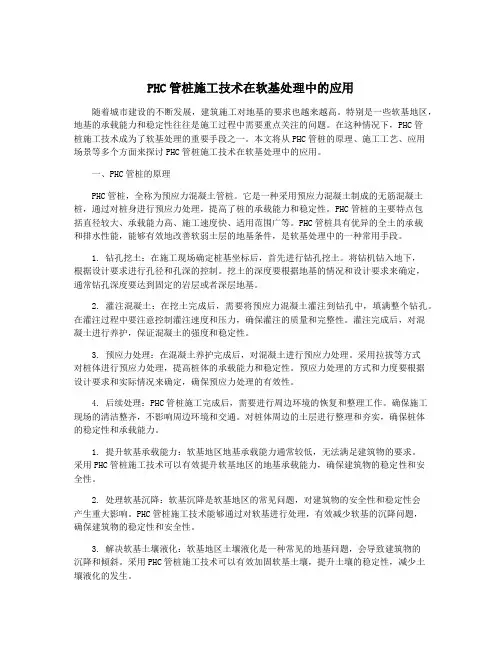

PHC管桩施工技术在软基处理中的应用随着城市建设的不断发展，建筑施工对地基的要求也越来越高。

特别是一些软基地区，地基的承载能力和稳定性往往是施工过程中需要重点关注的问题。

在这种情况下，PHC管桩施工技术成为了软基处理的重要手段之一。

本文将从PHC管桩的原理、施工工艺、应用场景等多个方面来探讨PHC管桩施工技术在软基处理中的应用。

一、PHC管桩的原理PHC管桩，全称为预应力混凝土管桩。

它是一种采用预应力混凝土制成的无筋混凝土桩，通过对桩身进行预应力处理，提高了桩的承载能力和稳定性。

PHC管桩的主要特点包括直径较大、承载能力高、施工速度快、适用范围广等。

PHC管桩具有优异的全土的承载和排水性能，能够有效地改善软弱土层的地基条件，是软基处理中的一种常用手段。

1. 钻孔挖土：在施工现场确定桩基坐标后，首先进行钻孔挖土。

将钻机钻入地下，根据设计要求进行孔径和孔深的控制。

挖土的深度要根据地基的情况和设计要求来确定，通常钻孔深度要达到固定的岩层或者深层地基。

2. 灌注混凝土：在挖土完成后，需要将预应力混凝土灌注到钻孔中，填满整个钻孔。

在灌注过程中要注意控制灌注速度和压力，确保灌注的质量和完整性。

灌注完成后，对混凝土进行养护，保证混凝土的强度和稳定性。

3. 预应力处理：在混凝土养护完成后，对混凝土进行预应力处理。

采用拉拔等方式对桩体进行预应力处理，提高桩体的承载能力和稳定性。

预应力处理的方式和力度要根据设计要求和实际情况来确定，确保预应力处理的有效性。

4. 后续处理：PHC管桩施工完成后，需要进行周边环境的恢复和整理工作。

确保施工现场的清洁整齐，不影响周边环境和交通。

对桩体周边的土层进行整理和夯实，确保桩体的稳定性和承载能力。

1. 提升软基承载能力：软基地区地基承载能力通常较低，无法满足建筑物的要求。

采用PHC管桩施工技术可以有效提升软基地区的地基承载能力，确保建筑物的稳定性和安全性。

2. 处理软基沉降：软基沉降是软基地区的常见问题，对建筑物的安全性和稳定性会产生重大影响。

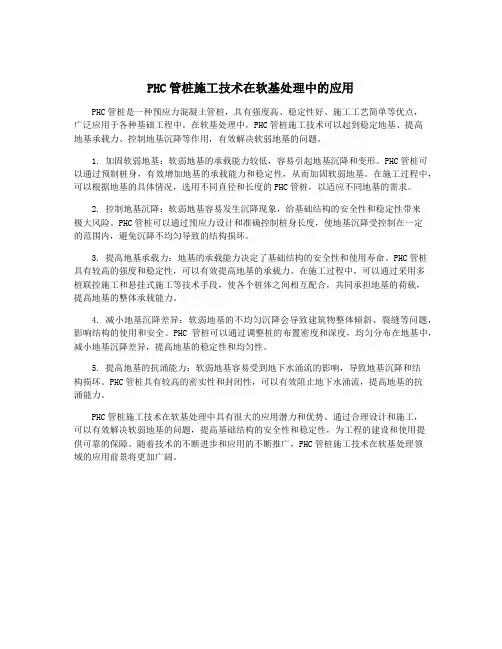

PHC管桩施工技术在软基处理中的应用PHC管桩是一种预应力混凝土管桩，具有强度高、稳定性好、施工工艺简单等优点，广泛应用于各种基础工程中。

在软基处理中，PHC管桩施工技术可以起到稳定地基、提高地基承载力、控制地基沉降等作用，有效解决软弱地基的问题。

1. 加固软弱地基：软弱地基的承载能力较低，容易引起地基沉降和变形。

PHC管桩可以通过预制桩身，有效增加地基的承载能力和稳定性，从而加固软弱地基。

在施工过程中，可以根据地基的具体情况，选用不同直径和长度的PHC管桩，以适应不同地基的需求。

2. 控制地基沉降：软弱地基容易发生沉降现象，给基础结构的安全性和稳定性带来极大风险。

PHC管桩可以通过预应力设计和准确控制桩身长度，使地基沉降受控制在一定的范围内，避免沉降不均匀导致的结构损坏。

3. 提高地基承载力：地基的承载能力决定了基础结构的安全性和使用寿命。

PHC管桩具有较高的强度和稳定性，可以有效提高地基的承载力。

在施工过程中，可以通过采用多桩联控施工和悬挂式施工等技术手段，使各个桩体之间相互配合，共同承担地基的荷载，提高地基的整体承载能力。

4. 减小地基沉降差异：软弱地基的不均匀沉降会导致建筑物整体倾斜、裂缝等问题，影响结构的使用和安全。

PHC管桩可以通过调整桩的布置密度和深度，均匀分布在地基中，减小地基沉降差异，提高地基的稳定性和均匀性。

5. 提高地基的抗涌能力：软弱地基容易受到地下水涌流的影响，导致地基沉降和结构损坏。

PHC管桩具有较高的密实性和封闭性，可以有效阻止地下水涌流，提高地基的抗涌能力。

PHC管桩施工技术在软基处理中具有很大的应用潜力和优势。

通过合理设计和施工，可以有效解决软弱地基的问题，提高基础结构的安全性和稳定性，为工程的建设和使用提供可靠的保障。

随着技术的不断进步和应用的不断推广，PHC管桩施工技术在软基处理领域的应用前景将更加广阔。

1引言预应力混凝土管桩是一种预制混凝土桩,采用先张法施加预应力,达到规定强度后释放预应力筋,再经蒸压养护成型。

预应力管桩作为一种常见的桩型,具有强度高,承压性能好,施工速度快等特点,适用于一般黏土、填土、泥沙、粉质土及非自重湿陷性黄土等土体的施工作业[1]。

预应力管桩具有应用范围广、桩身强度高、单桩承载力高、生产简便、施工工艺简单、造价低、挤土效应小、运输吊装方便、无污染源产生等优点。

特别是随着我国工业化水平的提高,管桩得到了广泛的运用,为我国节约了大量的建设成本。

在项目建设中,预应力管桩会碰到孤石、断桩、桩身切断(见图1)和桩心偏位、桩身上浮、桩身开裂(见图2)等质量问题。

这些问题应结合勘察报告及工程经验后,综合权衡后采取最优处理措施,保证管桩符合设计要求的前提下,节约建设成本。

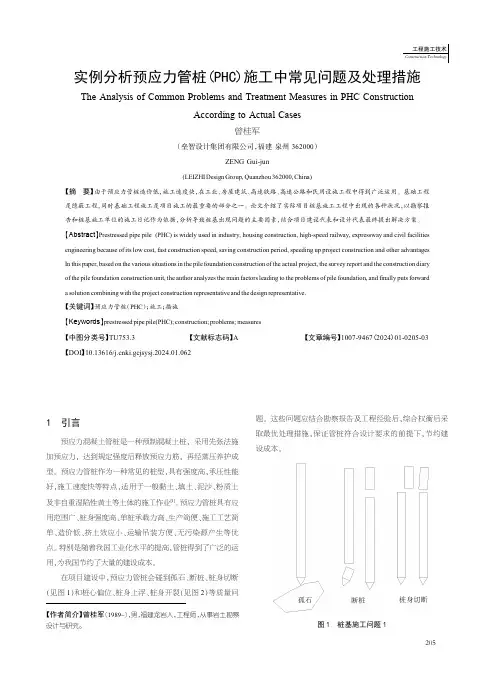

图1桩基施工问题1实例分析预应力管桩（PHC）施工中常见问题及处理措施The Analysis of Common Problems and Treatment Measures in PHC ConstructionAccording to Actual Cases曾桂军（垒智设计集团有限公司，福建泉州362000）ZENG Gui-jun(LEIZHI Design Group,Quanzhou362000,China)【摘要】由于预应力管桩造价低，施工速度快，在工业、房屋建筑、高速铁路、高速公路和民用设施工程中得到广泛运用。

基础工程是隐蔽工程，同时基础工程施工是项目施工的最重要的部分之一。

论文介绍了实际项目桩基施工工程中出现的各种状况，以勘察报告和桩基施工单位的施工日记作为依据，分析导致桩基出现问题的主要因素，结合项目建设代表和设计代表最终提出解决方案。

【Abstract】Prestressed pipe pile(PHC)is widely used in industry,housing construction,high-speed railway,expressway and civil facilities engineering because of its low cost,fast construction speed,saving construction period,speeding up project construction and other advantages In this paper,based on the various situations in the pile foundation construction of the actual project,the survey report and the construction diary of the pile foundation construction unit,the author analyzes the main factors leading to the problems of pile foundation,and finally puts forwarda solution combining with the project construction representative and the design representative.【关键词】预应力管桩（PHC）；施工；措施【Keywords】prestressed pipe pile(PHC);construction;problems;measures【中图分类号】TU753.3【文献标志码】A【文章编号】1007-9467（2024）01-0205-03【DOI】10.13616/ki.gcjsysj.2024.01.062【作者简介】曾桂军（1989~），男，福建龙岩人，工程师，从事岩土勘察设计与研究。

phc预应力管桩施工方案一、引言1.1 背景随着建筑和基础设施建设的不断发展，预应力管桩在地下工程中的应用越来越广泛。

phc预应力管桩是一种具有高承载力和抗震性能的桩基工程技术，适用于各种土质和地质条件。

本文将介绍phc预应力管桩的施工方案，包括施工准备、工序安排、施工要点等内容。

1.2 目的本文的目的是为施工人员提供一份详细的phc预应力管桩施工方案，以确保施工过程的安全和高效。

二、施工准备2.1 设备准备施工phc预应力管桩需要准备以下设备：•钻机：用于打桩孔和吊装钢管；•预应力设备：用于施加预应力；•泥浆循环系统：用于清洗钻孔；•压浆设备：用于灌注浆液；•振动沉桩机：用于安装桩壁。

2.2 施工材料准备施工phc预应力管桩需要准备以下材料：•钢筋：用于预应力钢筋；•预应力管桩：根据设计要求选用规格和长度适当的预应力管桩；•水泥：用于灌注浆液；•打桩用泥浆：用于清洗钻孔。

2.3 人员准备施工phc预应力管桩需要以下专业人员：•工程师：负责监督施工过程；•钢筋工：负责预应力钢筋的制作和安装；•钻机操作工：负责钻孔和吊装钢管；•泥浆工：负责清洗钻孔；•压浆工：负责灌注浆液；•振动沉桩工：负责安装桩壁。

三、施工流程3.1 钻孔施工1.确认桩基位置和孔深，并进行标志。

2.使用钻机依次进行钻孔作业，根据设计要求确定孔径和孔深。

3.钻孔过程中，及时清除孔内泥浆，保持钻孔畅通。

4.钻孔完成后，检查孔径和孔深是否符合要求，并进行清理。

3.2 钢筋制作和安装1.根据设计要求，制作预应力钢筋。

2.根据设计要求，安装预应力钢筋，注意绑扎牢固。

3.3 灌注浆液1.确认钻孔无问题后，开始灌注浆液。

2.使用压浆设备进行浆液灌注，确保灌注充分。

3.灌注过程中，注意控制灌注速度和压力，确保浆液充满孔内。

3.4 安装桩壁1.使用振动沉桩机安装预应力管桩。

2.确保桩壁与周围土壤紧密接触。

3.5 施加预应力1.确保桩基施工完毕后，待浆液充分凝固。
