COP95-07钢筋闪光对焊作业指导书

钢筋闪光对焊作业指导书一、 料要求钢筋：应有材质证明书，其性能应符合《钢筋混凝土用热轧带肋钢筋》（GB1499-91），《钢筋混凝土用热轧光圆钢筋》（GB13013-91）标准规定。

二、主要机具1、应选用焊机容量为80—150KV A的对焊机。

2、钢筋切断机三、作业条件1、应保持对焊机的机械传动，电器控制系统可靠、稳定、灵活，冷却系统通畅。

电极钳口应与钢筋紧密接触，间隙不大于钢筋直径的0.1倍，并不得大于2mm，上下电极对中。

2、用钢筋切断机下料时应注意使纵肋位于铅垂直面上。

3、应去除钢筋头150mm内，尤其是电极接触部分的铁锈、油污、泥浆。

4、钢筋放置在电极钳口内时应将端头凸出点对凸出点。

5、钢筋过长应搭支架，保持两电极之间钢筋处于水平位置。

6、雨天或施焊现场风速超过5.4m/S（3级风）焊接时，应采取有效遮蔽措施。

如搭设密闭式房屋等，否则停止对焊。

四、操作工艺1、工艺选择原则a.当钢筋直径较小，钢筋级别较低，在表1规定的范围内可采用“连续闪光焊”。

连续闪光焊钢筋上限直径表1焊机容量（KV-A）钢筋级别钢筋直径（㎜）160 Ⅰ级Ⅱ级Ⅲ级252220100 Ⅰ级Ⅱ级Ⅲ级20181680 Ⅰ级 16Ⅱ级 Ⅲ级14 12b、当超过表1规定，且钢筋断面没有严重压伤比较平整时，宜采用“预热闪光焊”。

c、当钢筋断面不平整，应采用“闪光—预热闪光焊”。

d、钢筋断面比较平整时，宜采用预热闪光焊，断面不平整时，宜采用闪光—预热闪光焊。

2、工艺流程a.连续闪光焊：烧化—有电顶锻—无电顶锻。

b.预热闪光焊：预热—烧化—有电顶锻—无电顶锻。

闪光—预热闪光焊：一次烧化—预热—二次烧化—有电顶锻—无电顶锻。

3、对焊参数选择原则及取值a.调伸长度：调伸长度是指焊接前，两钢筋端部从电极钳口伸出的长度。

调伸长度的选择应随着钢筋级别的提高和钢筋直径的加大而增大；并与对焊方式，端面平整情况有关。

合理的调伸长度应满足各工序留量的要求，使钢筋均匀加热，顶锻时不发生旁弯。

钢筋闪光对焊作业指导书- 工程设计钢筋闪光对焊作业指导书概述钢筋闪光对焊是将两钢筋安放成对接形式，利用焊接电阻热使接触点金属熔化，产生强烈飞溅，形成闪光，迅速施加顶锻力完成的一种压焊方法，是电阻焊的一种。

钢筋闪光对焊具有生产效率高、操作方便，节约能源、节约钢材、接头受力性能好、焊接质量高等很多优点。

本工程中φ20、φ22钢筋部分接头使用连续闪光对焊，φ25、φ28钢筋较粗，且切断机断出的钢筋，端部有压伤痕迹，端面不够平整，采用闪光--预热闪光对焊。

编制依据：1、《水工混凝土钢筋施工规范》2、《钢筋焊接及验收规程》钢筋施焊前注意事项：钢筋在施焊前按实际焊接条件试焊2个冷弯试件和2个拉伸试件，根据对试件接头外观质量检查结果，以及冷弯和拉伸试验验证焊接参数。

在试焊质量合格和焊接参数选定后，可成批焊接。

在钢筋焊接施工之前，应清除钢筋、钢板焊接部位以及钢筋与电极接触表面上的锈斑、油污、杂物等，钢筋端部当有弯折、扭曲时，应予以矫直或切除。

带肋钢筋进行闪光对焊、电弧焊、电渣压力焊和气压焊时，宜将纵肋对纵肋安放和焊接。

本工程钢筋对焊采用UN-150型对焊机。

1钢筋闪光对焊的操作过程1.1连续闪光焊接时，烧化过程应较长。

烧化留量应等于两根钢筋在断料时切断机刀口严重压伤部分（包括端面的不平整度），再加8mm。

2.1闪光—预热闪光焊的操作步骤为一次闪光→预热→二次闪光→顶锻。

2.1.1一次闪光将钢筋夹紧在对焊机的钳口上，接通电源，使钢筋逐渐移近，端面局部接触，钢筋端面的接触点在高电流密度作用下迅速熔化、蒸发、爆破，并伴随着钢筋的烧损，称之为闪光过程。

一次闪光的目的是把钢筋端部压伤部分烧去，使其端面达到比较平整，在整个断面上加热温度比较均匀，有利于提高和保证焊接接头的质量。

其操作要点为：手要轻，送料速度要先慢后快，随焊件温度的提高逐渐达到中速，争取闪光连续，如遇钢筋端头闭接必须尽快推开操作杆，重新激起闪光，保持连续烧化，避免首次加热不均。

钢筋闪光对焊施工作业指导书一、材料及主要机具：1、钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。

进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。

2、主要机具：对焊机及配套的对焊平台、防护深色眼镜、电焊手套、绝缘鞋、钢筋切断机、空压机、水源、除锈机或钢丝刷、冷拉调直作业线。

二、一般要求1、焊工必须经过培训考试合格后方可持上岗，在工程开工正式焊接之前，参与该项施焊的焊工应进行现场条件下的焊接工艺试验，并经试验合格后，方可正式进行焊接施工。

2、钢筋焊接施工之前，应清除钢筋、钢板焊接部位以及钢筋与电极接触处表面上的锈斑、油污、杂物等；钢筋端部当有弯折、扭曲时，应予以矫直或切除。

3、带肋钢筋进行闪光对焊时，宜将纵肋对纵肋安放和焊接。

4、在环境温度低于-5℃条件下施焊时，宜采用预热闪光焊或闪光—预热闪光焊，可增加调伸长度，采用较低变压器级数，增加预热次数和间歇时间。

当环境温度低于-20℃时，不宜进行焊接。

5、雨天、雪天不宜在现场进行施焊，必须施焊时，应采取有效遮蔽措施。

焊后未冷却接头不得碰到冰雪。

在现场进行闪光对焊，当风速超过7.9m/s时，应采取挡风措施。

6、应随时观察电源电压的波动情况，当电源电压下降大于5%，小于8%时，应采取提高焊接变压器级数的措施；当大于或等于8%时，不得进行焊接。

7、焊机应经常维护保养和定期检修，确保正常使用。

三、对焊工艺㈠工艺流程：检查设备→选择焊接工艺及参数→试焊、作模拟试件→试件送试→确定焊接参数→工程钢筋焊接→质量检验→现场按规范取试件试验。

㈡工艺方法：可以分为连续闪光焊、预热闪光焊和闪光—预热—闪光焊等三种工艺，根据钢筋品种、直径和所用焊机功率等选用。

1、连续闪光焊⑴工艺过程：闭合电路→闪光(两钢筋端面轻微接触)→连续闪光加热到将近熔点(两钢筋端面徐徐移动接触)→带电顶锻→无电顶锻⑵其操作方法为：①先闭合一次电路，使两钢筋端面轻微接触，促使钢筋间隙中产生闪光，接着徐徐移动钢筋，使两钢筋端面仍保持轻微接触，形成连续闪光过程。

钢筋闪光对焊作业指导书1.目的和适用范围1.1目的：应用本作业指导书指导工程技术人员进行具体工程项目钢筋闪光对焊的作业指导，从而确保钢筋闪光对焊的质量。

1.2适用范围：适用于工业与民用建筑热轧钢筋的连续闪光焊、预热闪光焊、闪光-预热闪光焊。

2.引用文件2.1《钢筋焊接及验收规程》JGJ 18-962.2《建筑分项工程施工工艺标准》（第二版）北京建工集团总公司编中国建筑工业出版社出版2.3《建筑施工手册》（第三版）第四册中国建筑工业出版社出版3.定义3.1钢筋闪光对焊：将两钢筋安放成对接形式，利用电阻热使接触点金属熔化，产生强烈飞溅，形成闪光，迅速施加顶锻力完成的一种压焊方法。

3.2调伸长度：是指焊接前，两钢筋端部从电极钳口伸出的长度。

3.3烧化留量：是指在闪光过程中，闪出金属所消耗的钢筋长度。

3.4顶锻留量：是指在闪光结束，将钢筋顶锻压紧时因接头处挤出金属而缩短的钢筋长度。

4.职责4.1分公司技术科或项目技术负责人依据不同工程的具体情况编制本项目的钢筋闪光对焊作业指导书，并指导施工。

4.2分公司技术经理负责项目作业指导书的审批。

4.3项目部质检员负责钢筋闪光对焊的连续监控。

4.4试验室取样员负责试件的取样和送样，公司中心试验室负责试件的试验。

5.施工准备5.1材料及主要机具5.1.1钢筋：钢筋的级别、直径必须符合设计要求，有出厂合格证和复试报告单。

进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。

5.1.2主要机具：对焊机及配套的对焊平台、防护深色眼镜、电焊手套、绝缘鞋、钢筋切断机、空压机、水源、除锈机或钢丝刷等。

常用对焊机主要技术数据见表1常用电焊机主要技术数据表15.2作业条件5.2.1焊工必须持有有效的考试合格证。

（焊工操作技能考试应由经市或市级以上政府有关建设主管部门审查批准的单位负责进行）5.2.2对焊机及配套装置、冷却水、压缩空气等应符合要求。

5.2.3电源应符合要求，当电源电压下降大于5%，小于8%时，应采取适当提高焊接变压器级数的措施；大于8%时，不得进行焊接。

一、施工准备（1）材料及主要机具1.1 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。

1.2 主要机具：对焊机及配套的对焊平台、防护深色眼镜、电焊手套、绝缘鞋、钢筋切断机、空压机、水源、除锈机或钢丝刷、冷拉调直作业线。

（2）作业条件:1、焊工必须持有有效的考试合格证。

2、对焊机及配套装置、冷却水、压缩空气等应符合要求。

3、电源应符合要求，当电源电压下降大于5%，小于8%时，应采取适当提高焊接变压器级数的措施；大于8%时，不得进行焊接。

4、作业场地应有安全防护设施，防火和必要和通风措施，以防发生烧伤、触电及火灾等事故。

5、熟悉料单，弄清接头位置，做好技术交底二、操作工艺1、工艺流程2、连续闪光对焊工艺过程：3、预热闪光对焊工艺流程：4、闪光—预热闪光对焊工艺流程：5、焊接工艺方法选择：当钢筋直径较小，钢筋级别较低，可采用连续闪光焊。

采用连续闪光焊所能焊接的最大钢筋直径应符合表4-21的规定。

当钢筋直径较大，端面较平整，宜采用预热闪光对焊：当端面不够平整，则应采用闪光—预热闪光焊。

连续闪光对焊钢筋上限直径6、焊接参数选择：闪光对焊时，应合理选择调伸长度、烧化留量、顶锻留量以及变压器级数等焊接参数。

7、检查电源、对焊机及对焊平台、地下铺放的绝缘橡胶垫、冷却水、压缩空气等，一切处于安全可靠的状态。

8、试焊、做班前试件；在每班正式焊接前，应按选择的焊接参数焊接6个试件，其中3个做拉力试验，3个做冷弯试验。

经试验合格后，方可按确定的焊接参数成批生产。

9、对焊焊接操作：9-1连续闪光焊：通电后，应借助操作杆使两钢筋端面轻微接触，使其产生电阻热，并使钢筋端面的凸出部分互相熔化，并将熔化的金属微粒向外喷射形成火光闪光，再徐徐不断地移动钢筋形成连续闪光，待预定的烧化留量消失后，以适当压力迅速进行顶锻，即完成整个闪光焊接。

9-2、预热闪光焊：通电后，应使两根钢筋端面交替接触和分开，使钢筋端面之间发生断续闪光，形成烧化预热过程。

钢筋闪光焊接作业指导书1 钢筋闪光对焊工艺之定义和作业指导书适用范围及钢筋闪光对焊工艺应用范围1.1钢筋闪光焊定义钢筋闪光对焊是将两钢筋安放成对接形式，利用电阻热使接触点金属熔化，产生飞溅，形成闪光，迅速施加顶锻力完成的一种压焊方法。

1.2 作业指导书适用范围及钢筋闪光对焊工艺应用范围本作业指导书适用于工业与民用建(构)筑物钢筋混凝土工程中HPB235、HRB335、HRB400、RRB400、HRB500和Q235牌号的钢筋纵向水平连接闪光对焊。

各牌号钢筋的直径应用范围见表1。

钢筋焊接方法的适用范围表1注：本表摘自《钢筋焊接及验收规程》JGJ18—2003（J253—2003）表4.1.1。

2 施工准备2.1技术准备2.1.1熟悉钢筋焊接规范及焊工操作规程2.1.2技术交底：由有关技术人员对焊工进行技术交底，交底内容应包括对焊的材料、施工方法、焊接接头位置、数量，以及质量标准及安全措施等。

2.1.3技术资料：在对焊过程中应注意收集资料，并应做到正式焊接前必须有工艺试验报告，正式焊接后必须有焊接成品检验试验报告，钢材必须有合格证和进场复验报告，合格后方可对焊，焊接试验报告应交技术部门保管。

2.2机械设备常用的对焊机有UN l—75、UN1—100，UN2—150、UN17—150—1，其中前两种为人力操纵，后两种为机械动力操纵。

对焊机的技术参数见表2.常用对焊机的技术参数表22.3材料准备各种规格牌号的钢筋必须有出厂合格证（或质量证明书）及现场复验报告，对进口钢筋必须增加化学性能检验，符合要求后方能使用。

国产钢筋在使用过程中如发现机械性能异常或焊接性能异常等情况也应进行化学性能复验，以便找出机械性能不良和焊接性能不良的原因，采取相应技术措施。

2.4作业条件2.4.1 设备在操作前已安装或检修完毕，能保证正常运转，施焊场地和焊机接零保护、漏电保护…等均符合安全操作规程规定。

对焊机两侧的放料操作台已安放平整牢固。

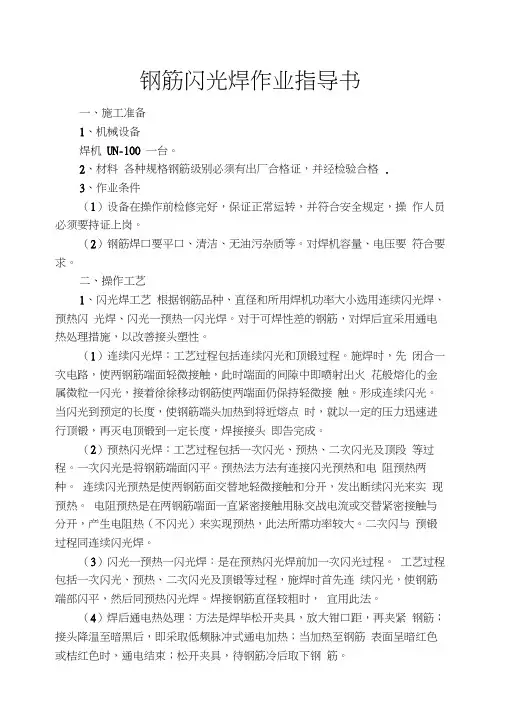

钢筋闪光焊作业指导书一、施工准备1、机械设备焊机UN-100 一台。

2、材料各种规格钢筋级别必须有出厂合格证，并经检验合格.3、作业条件（1）设备在操作前检修完好，保证正常运转，并符合安全规定，操作人员必须要持证上岗。

（2）钢筋焊口要平口、清洁、无油污杂质等。

对焊机容量、电压要符合要求。

二、操作工艺1、闪光焊工艺根据钢筋品种、直径和所用焊机功率大小选用连续闪光焊、预热闪光焊、闪光一预热一闪光焊。

对于可焊性差的钢筋，对焊后宜采用通电热处理措施，以改善接头塑性。

（1）连续闪光焊：工艺过程包括连续闪光和顶锻过程。

施焊时，先闭合一次电路，使两钢筋端面轻微接触，此时端面的间隙中即喷射出火花般熔化的金属微粒一闪光，接着徐徐移动钢筋使两端面仍保持轻微接触。

形成连续闪光。

当闪光到预定的长度，使钢筋端头加热到将近熔点时，就以一定的压力迅速进行顶锻，再灭电顶锻到一定长度，焊接接头即告完成。

（2）预热闪光焊：工艺过程包括一次闪光、预热、二次闪光及顶段等过程。

一次闪光是将钢筋端面闪平。

预热法方法有连接闪光预热和电阻预热两种。

连续闪光预热是使两钢筋面交替地轻微接触和分开，发出断续闪光来实现预热。

电阻预热是在两钢筋端面一直紧密接触用脉交战电流或交替紧密接触与分开，产生电阻热（不闪光）来实现预热，此法所需功率较大。

二次闪与预锻过程同连续闪光焊。

（3）闪光一预热一闪光焊：是在预热闪光焊前加一次闪光过程。

工艺过程包括一次闪光、预热、二次闪光及顶锻等过程，施焊时首先连续闪光，使钢筋端部闪平，然后同预热闪光焊。

焊接钢筋直径较粗时，宜用此法。

（4）焊后通电热处理：方法是焊毕松开夹具，放大钳口距，再夹紧钢筋；接头降温至暗黑后，即采取低频脉冲式通电加热；当加热至钢筋表面呈暗红色或桔红色时，通电结束；松开夹具，待钢筋冷后取下钢筋。

（5）钢筋闪光对焊工艺。

1）对焊参数，根据焊接电流和时间不同，分为强参数（即大电流和短时间）和弱参数（即电流较小和时间较长）两种。

闪光对焊施工作业指导书闪光对焊施工作业指导书一、工艺概述本工艺适用于钢筋加工连接。

二、作业内容本工艺主要作业内容有：施工准备，钢筋对接、焊接通电、施加顶锻力等。

三、质量标准及检验方法《铁路桥涵工程施工质量验收标准》TB10415-2003《钢筋焊接及验收规程》JGJ18-2012四、工艺流程图图1闪光对焊施工工艺流程图五、工艺步骤及质量控制1．施工准备⑴所选用钢筋必须符合现行《钢筋混凝土用热轧光圆钢筋》（GB13013）、《钢筋混凝土用热轧带肋钢筋》（GB1499）的规定。

⑵钢筋必须按不同等级、钢种、牌号、规格及生产厂家分批验收，分别堆存，不得混杂，且应设立识别标志。

钢筋在运输过程中，应避免锈蚀和污染。

⑶钢筋表面的油渍、漆污和锤击能剥落的浮皮、铁锈应清楚干净，带有颗粒状老锈的钢筋不能使用。

⑷钢筋应具有出厂质量证明书和试验报告单，并去试样做力学性能测试。

⑸用钢筋切断机进行下料时应注意使钢筋纵肋位于铅垂面上。

⑹对操作人员进行培训，操作人员必须持证上岗。

2.钢筋对接⑴应保持对焊机的机械传动，电器控制系统可靠、稳定、灵活，冷却系统通畅。

电极钳口应与钢筋紧密接触，间隙不大于钢筋直径的0.1倍，并不得大于2mm，上下电极对中。

⑵用钢筋切断机下料时应注意使纵肋位于铅垂直面上。

⑶应去除钢筋头150mm内，尤其是电极接触部分的铁锈、油污、泥浆。

⑷钢筋放置在电极钳口内时应将端头凸出点对凸出点。

⑸钢筋按照设计长度合理下料，焊机旁设置焊接平台，钢筋放置在焊接平台上，防止焊接时由于钢筋自重产生弯折影响焊接质量。

3.焊接通电⑴焊接工艺分类：钢筋闪光对焊的焊接工艺科分为连续闪光-对焊、预热-闪光-对焊和闪光-预热-闪光对焊等，根据钢筋品种、直接、焊机功率、施焊部位等因素选择。

连续闪光对焊：连续闪光对焊的工艺过程包括：连续闪光和顶锻过程。

施焊时，先闭合一次电路，使两根钢筋端面轻微接触，此时端面的间隙中即喷射出火花般熔化的金属微粒-闪光，接着徐徐移动钢筋使两端面仍保持轻微接触，形成连接闪光。

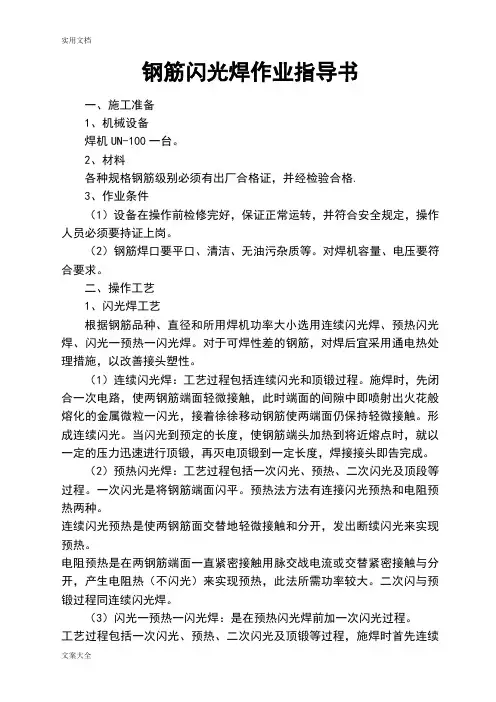

钢筋闪光焊作业指导书一、施工准备1、机械设备焊机UN-100一台。

2、材料各种规格钢筋级别必须有出厂合格证，并经检验合格.3、作业条件（1）设备在操作前检修完好，保证正常运转，并符合安全规定，操作人员必须要持证上岗。

（2）钢筋焊口要平口、清洁、无油污杂质等。

对焊机容量、电压要符合要求。

二、操作工艺1、闪光焊工艺根据钢筋品种、直径和所用焊机功率大小选用连续闪光焊、预热闪光焊、闪光一预热一闪光焊。

对于可焊性差的钢筋，对焊后宜采用通电热处理措施，以改善接头塑性。

（1）连续闪光焊：工艺过程包括连续闪光和顶锻过程。

施焊时，先闭合一次电路，使两钢筋端面轻微接触，此时端面的间隙中即喷射出火花般熔化的金属微粒一闪光，接着徐徐移动钢筋使两端面仍保持轻微接触。

形成连续闪光。

当闪光到预定的长度，使钢筋端头加热到将近熔点时，就以一定的压力迅速进行顶锻，再灭电顶锻到一定长度，焊接接头即告完成。

（2）预热闪光焊：工艺过程包括一次闪光、预热、二次闪光及顶段等过程。

一次闪光是将钢筋端面闪平。

预热法方法有连接闪光预热和电阻预热两种。

连续闪光预热是使两钢筋面交替地轻微接触和分开，发出断续闪光来实现预热。

电阻预热是在两钢筋端面一直紧密接触用脉交战电流或交替紧密接触与分开，产生电阻热（不闪光）来实现预热，此法所需功率较大。

二次闪与预锻过程同连续闪光焊。

（3）闪光一预热一闪光焊：是在预热闪光焊前加一次闪光过程。

工艺过程包括一次闪光、预热、二次闪光及顶锻等过程，施焊时首先连续闪光，使钢筋端部闪平，然后同预热闪光焊。

焊接钢筋直径较粗时，宜用此法。

（4）焊后通电热处理：方法是焊毕松开夹具，放大钳口距，再夹紧钢筋；接头降温至暗黑后，即采取低频脉冲式通电加热；当加热至钢筋表面呈暗红色或桔红色时，通电结束；松开夹具，待钢筋冷后取下钢筋。

（5）钢筋闪光对焊工艺。

1）对焊参数，根据焊接电流和时间不同，分为强参数（即大电流和短时间）和弱参数（即电流较小和时间较长）两种。

闪光对焊钢筋连接作业指导书1、连续闪光焊适用于钢筋直径较小，钢筋级别较低的条件，所能焊接的钢筋上限直径根据焊机容量、钢筋级别等具体情况而定，应符合表1的规定。

表1连续闪光焊接钢筋上限直径钢筋端面局部接触，此时钢筋端面的接触点在高电流密度作用下迅速熔化、蒸发、爆破，呈高温粒状金属从焊口内高速飞溅出来；当旧的接触点爆破后，又形成新的接触点，这就出现连续不断爆破过程，钢筋金属连续不断送进（以一定送进速度适应其焊接过程的烧化速度）。

钢筋经过一定时间的烧化，使其焊口达到所需要的温度，并使热量扩散到焊口两边，形成一定宽度的温度区，这时，以相当压力予以顶锻，将液态金属排挤在焊口之外，使钢筋焊合，并在焊口周围形成大量毛刺。

由于热影响区较窄，故在接合面周围形成较小的凸起，于是，焊接过程结束，两钢筋对接焊成的外形见图。

2、预热闪光焊在钢筋直径或级别超出表1的规定时，如果钢筋端面较平整，则宜采用预热闪光焊。

预热闪光焊的工艺方法：在进行连续闪光焊之前，对钢筋增加预热过程。

将钢筋夹紧在对焊机的钳口上，接通电源后，开始以较小的压力使钢筋端面接触，然后又离开，这样不断地离开又接触，每接触一次，由于接触电阻及钢筋内部电阻使焊接区加热，拉开时产生瞬时的闪光。

经上述反复多次，接头温度逐渐升高，实现了预热过程。

预热后接着进行闪光与顶锻，这两个过程与连续闪光焊一样。

采用UN-150型对焊机进行大直径钢筋焊接时，宜首先采取锯割或气割方式对钢筋端面进行平整处理；然后采用预热闪光焊工艺，并应符合下列要求：闪光过程应强烈、稳定；顶锻凸块应垫高；应准确调整并严格控制各过程的起点和止点。

3、闪光-预热闪光焊适用于钢筋端面不平整的情况。

闪光-预热闪光焊是在预热闪光之前再增加闪光过程，使不平整的钢筋端面“闪”成较平整的。

4、常用焊机本项目采用UN-150型对焊机，对焊机由机架、导向机构、动夹具、固定夹具、送进机构、夹紧机构、支座（顶座）、变压器、控制系统等几部分组成，见图2示意图。

钢筋闪光对焊作业指导书第1章工程概况本工程为大屯矸石电厂135MW 机组技改工程根据工程实际情况及有关现行规范对钢筋接头的质量要求本工程中使用的①12-①32梁墙等钢筋接头采用闪光对焊的接头形式为了保证钢筋的焊接质量满足钢筋焊接及验收规程规定特制定本作业指导书第2章施工准备1对焊机本工程采用两台对焊机焊机容量分别为150KVA 100KVA 安装固定牢靠满足安全操作规程规定检修完毕试运转正常经工地安全员验收合格后方可使用2准备进行焊接的钢筋必须是复验合格的钢筋即两证齐全3人员现场具体操作人员必须持证上岗第3章对焊参数根据现场实际情况本工程中的钢筋焊接采用闪光-预热-闪光焊为了保证对焊接头的焊接质量应合理选择对焊参数焊接参数包括调伸长度闪光留量闪光速度顶锻速度顶锻压力变压器级次预热留量预热频率1调伸长度调伸长度是指焊接前两钢筋端部从电极钳口伸出的长度调伸长度的选择应使接头能均匀加热并使钢筋顶锻时不致发生旁弯调伸长度包括一次闪光留量二次闪光留量有电顶锻留量无电顶锻留量预热留量2闪光留量与闪光速度闪光留量指在闪光过程中闪出金属所消耗的钢筋长度闪光留量的取值一次闪光为两钢筋切断时刀口严重压伤部分之和二次闪光为8-10伽闪光速度应由慢到快开始时近于零终止时1.5-2伽/S3预热留量与预热频率预热程度由预热留量和预热频率控制预热留量为2-7伽直径大的钢筋取大值预热频率为1-2次/S4顶锻留量顶锻速度与顶锻压力顶锻留量是指在闪光结束将钢筋顶锻压紧时因接头处挤出金属而缩短的钢筋长度顶锻留量宜为4-6伽其中有电顶锻留量约占1/3无电顶锻留量约占2/3焊接时必须控制得当顶锻速度应越快越好特别是顶锻刚刚开始的0.1S应将钢筋压缩2-3伽使焊口迅速闭合不致氧化而断电后以6伽/S的速度继续顶锻至结束顶锻压力应足以将全部的熔化金属从接头内挤出而且还要使邻近接头处的金属产生适当的塑性变形5变压器级次变压器级次用以调节焊接电流的大小焊接时如火花过大并有强烈的声响应降低变压器的级次当电压降低5%左右时应提高变压器的级次一级应由焊工根据自己的施工经验根据当时的具体情况灵活掌握调整第4章质量保证措施1现场具体操作工人必须持证上岗首先进行试焊焊件的外观质量力学性能均合格后方可进行大批量焊接当调换焊工或更换钢筋规格时应再次进行试焊2对焊前应清除钢筋端头约150伽范围内的铁锈污泥等以免在夹具和钢筋之间因接触不良而引起打火如钢筋端头有弯曲应调整直或切除3焊接参数应根据钢筋特性气温电压焊机性能等具体情况由操作人员根据自己的施工经验自行适当调整4夹紧钢筋时应使钢筋端面的凸出部分相接触以利于均匀加热和保证焊缝与钢筋轴线相垂直5焊接完毕后应待接头处由白红色变为黑色后才能松开夹具平稳地取出钢筋以免引起接头弯曲6焊接场地应有防风防雨措施以免钢筋接头区骤然冷却发生脆断7冬季施工时应注意保证焊接区域内的温度不致过低必要时接头部位可适当用保温材料覆盖且避免焊接接头接触水冰雪等第5章质量检验1外观检查应符合下列要求（1 ）接头处不得有横向裂纹（2）与电极接触处的钢筋表面不得有明显烧伤（3）接头处的弯折角不得大于4o（4）接头处的轴线偏移不得大于钢筋直径的0.1倍且不大于2伽2同一台班内由同一焊工完成的300 个同级别同直径钢筋焊接接头应作为一批当同一台班内焊接的接头数量较少可在一周内累计计算累计不足300 个接头时仍作为一批3进行焊接力学性能检验时应从每批外观质量检验合格的接头中随机抽取 6 个试件其中3 个做拉伸试验 3 个做弯曲试验当该批焊接接头的力学性能评为不合格时应取双倍试件进行复验复验仍不合格时该批焊接应按不合格品进行处理第6章安全文明施工措施1 每天召开班前交底会由班组长布置当天的施工任务操作要求和应注意的问题严格按操作规程进行作业2定期检查和维护现场的各种安全设施和劳动保护器具3对焊机应有专用开关和漏电保护器做到一机一闸一保护4具体操作工人应戴绝缘手套脚下应垫有干燥木板或采取其它绝缘措施5下班后焊机配电箱应落闸上锁清扫焊机及现场工作面做到工完料净场地清6现场的成品半成品废品应按要求分别堆放到指定地点不得随意乱放。

钢筋闪光对焊作业指导书1.适用范围：适用于后张法预应力混凝土简支梁的钢筋对焊施工。

2.编制依据：铁科技[2004]120号及中铁十八局集团公司《后张法预应力混凝土铁路简支梁工艺实施细则》。

3.职责：钢筋工班负责钢筋对焊施工。

4.技术标准与要求：4.1钢筋对焊作业材质应符合GB1499-1998及GB13013-91的规定。

4.2采用UN1-100型对焊机作业。

5.施工方法及作业程序：5.1根据所用对焊机功率大小及钢筋品种、直径，施工方法可采用以下几种操作工艺。

5.1.1连续闪光焊：5.1.1.1连续闪光焊适用于焊接直径25mm以下的Ⅰ-Ⅲ级钢筋。

5.1.1.2连续闪光焊是闪光接触对焊的基本操作工艺.当钢筋夹在对焊机的两电极中并通电后,使钢筋端面轻微接触形成闪光。

闪光一开始，应徐徐移动钢筋，形成连续闪光过程，待钢筋烧到规定的长度后，以适当的压力迅速进行顶锻，使两根钢筋焊为一体。

在顶锻过程中，要掌握合适的顶锻速度和顶锻压力。

5.1.2预热闪光焊5.1.2.1直径大于25毫米的钢筋且端面较平整，可采用预热闪光焊。

5.1.2.2预热闪光焊是在连续闪光焊前增加一次预热过程，以扩大焊接热影响区。

采用这种焊接工艺时，使两钢筋端面交替地接触和分开，这时钢筋端面的间隙中即发出断续的闪光而形成预热过程。

当钢筋烧化到规定的预热留量后，随即进行连续闪光和顶锻。

采用预热闪光焊，关键是掌握合适的顶锻速度和顶锻压力。

5.1.3闪光—预热闪光焊5.1.3.1钢筋直径较大，且端面不够平整时，宜采用闪光—预热闪光焊。

5.1.3.2闪光—预热闪光焊是在预热闪光焊前加一次闪光过程，目的是使不平整的钢筋端面烧化理平，使预热均匀。

这种焊接方法的过程是首先连续闪光，使钢筋端面闪平，然后断续闪光，进行预热，接着连续闪光，最后进行顶锻。

5.1.3.3 在操作过程中应掌握如下要点：1.第一次闪光时，要做到轻送料，先慢后逐渐加快，闪光要连续，端头若闭接应迅速推开后接着闪光，将钢筋端面烧平，并为预热加温均匀创造条件。

钢筋闪光对焊焊接工艺作业指导书中国水电十一局新世纪大厦工程钢筋焊接作业指导书钢筋闪光对焊焊接是利用闪光对焊机使两段钢筋接触，通以低电压的强电流，把电能转化为热能，当钢筋加热到一定程度后，立即施加轴向压力挤压（称为顶锻），使形成对焊接头。

本工艺具有改善结构受力性能，减轻劳动强度，提高工效和质量，施工快速，节约钢材，降低成本等优点。

为了确保本工程钢筋焊接质量，正确指导过程施工，制定本作业指导书。

一、材料要求钢筋用Ⅰ、Ⅱ级各种规格钢筋，具有出厂合格证，进场后经物理性能检验符合有关标准和规范的要求。

二、主要机具设备根据钢筋直径和需用功率，本工程选用UN I－100型号的闪光对焊机。

三、作业条件1 对焊机检修完好，对焊机容量、电压、符合要求并符合安全规定。

2．电源已具，电流、电压符合对焊要求。

3．钢筋焊部位经清理、考核，可持证上岗。

四、施工操作工艺根据钢筋品种、直径和所用对焊机功率大小，对焊直径18mm以下的钢筋选用连续闪光焊，对焊直径20mm 以上的钢筋选用预热闪光对焊工艺。

1.1连续闪光焊工艺过程包括：连续闪光和顶锻。

施焊后，先闪合一次电路，使两钢筋端面轻微接触，促使钢筋间中产生闪光，接着徐徐移动钢筋，使两钢筋端面仍保持轻微接触，形成连续闪光过程。

当闪光达到规定程度后（烧平端面，闪掉杂质，热到熔化），即以适当压力迅速进行顶锻挤压，焊接接头即告完成。

1.2预热闪光焊工艺过程包括：一次闪光预热；二次闪光、顶锻。

施焊时，先一次闪光，将钢筋端面闪平，然后预热，方法是使两钢筋端面交替地轻微接触和分开，使期间隙发生断续闪光来实现预热或使两钢筋端面一直紧密接触，用脉冲电流或交替紧密接触与分开，产生电阻热（不闪光）来现实预热。

二次闪光与顶锻过程同连续闪光。

2. 为保证质量，应选用恰当的焊接参数，包括：闪光留量、闪光速度、顶锻留量、顶锻速度、顶锻压力、调伸长度及变压器级次等，如采用预热闪光焊还需增加预热留量。

常用Ⅰ、Ⅱ、Ⅲ、Ⅳ级钢筋连续闪光对焊参数7－8和7－9。

钢筋闪光对焊作业指导书一、工程概况××铁路工程第×标段管段内的中小桥及涵洞均为钢筋砼结构。

中小桥均为钢筋砼刚构桥，涵洞均为钢筋砼框架涵和矩形涵。

按设计图要求，桥涵工程钢筋焊接均需采用对焊，钢筋规格为Ⅰ级钢筋直径φ16~φ25，Ⅱ级钢筋直径Φ16~Φ20。

二、焊接工艺（一）钢筋的可焊性Ⅰ级钢筋的焊接性能良好，Ⅱ级钢筋的焊接性能较Ⅰ级钢筋为差。

本段桥涵工程钢筋级别均为Ⅰ、Ⅱ级，符合对焊要求。

（二）对焊工艺闪光对焊可以分为连续闪光焊、预热闪光焊和闪光—预热—闪光焊等三种工艺，根据钢筋品种、直径和所用焊机功率等选用。

1、连续闪光焊连续闪光焊焊接工艺过程包括：连续闪光和顶锻过程。

其操作方法为：⑴先闭合一次电路，使两钢筋端面轻微接触，促使钢筋间隙中产生闪光，接着徐徐移动钢筋，使两钢筋端面仍保持轻微接触，形成连续闪光过程。

闪光过程应当稳定强烈，以防焊口金属氧化。

⑵当闪光达到规定程度后（烧平端面，闪掉杂质，热至溶化），即可以适当压力迅速进行顶锻挤压。

顶锻过程应快速有力，以保证焊口闭合良好和使接头处产生适当的锻粗变形。

先带电顶锻，再无电顶锻到一定长度，焊接接头即告完成。

⑶适用条件连续闪光焊所能焊接的最大钢筋直径见下表：4、焊接工艺的选定根据本标段桥涵钢筋的种类及规格，对以上三种焊接工艺进行综合评定后，选用连续闪光焊进行本标段桥涵钢筋焊接。

钢筋焊接在搅拌站钢筋加工场统一进行。

（三）对焊参数1、调伸长度调伸长度是指焊接前，两钢筋端部从电极钳口伸出的长度。

调伸长度的选择与钢筋品种和直径有关，应使接头区域获得均匀加热，并使钢筋顶锻时不发生旁弯。

调伸长度取值：Ⅰ级钢筋为0.75~1.25d，Ⅱ级钢筋为 1.0~1.5d（d 为钢筋直径）；直径小的钢筋宜取较大的系数值。

2、闪光流量与闪光速度闪光流量是指在闪光过程中，闪出金属所消耗的钢筋长度。

闪光流量的选择，应使闪光结束时，钢筋端部都能均匀加热，并达到足够的温度。
