防爆灯led防爆灯执行标准防爆灯是一种专门用于危险场所的照明设备，其具有防爆、防尘、防水等特点，能够保证在特殊环境下的照明需求。
随着LED技术的不断发展，防爆灯LED防爆灯逐渐成为市场上的热门产品之一。
为了保障防爆灯LED防爆灯的质量和安全性，各国都制定了相应的执行标准。
本文将介绍防爆灯LED防爆灯执行标准的相关内容。
一、防爆灯LED防爆灯的定义防爆灯LED防爆灯是一种能够在易燃易爆的环境中使用的LED照明设备，具有防爆、防尘、防水等特点。
其主要用于石油化工、冶金、船舶、煤矿等危险场所的照明。
二、防爆灯LED防爆灯执行标准1. GB3836.1-2010《爆炸性环境用电气设备第1部分：通用要求》该标准规定了在爆炸性气体环境、爆炸性粉尘环境中使用的电气设备的通用要求。
其中包括了防护等级、防爆标志、防爆结构、接地、绝缘、温升、电源电压波动、电磁兼容等方面的要求。
2. GB3836.2-2010《爆炸性环境用电气设备第2部分：防爆型“d”》该标准规定了防爆型“d”电气设备的要求。
其中包括了防爆型“d”电气设备的定义、防爆型“d”电气设备的构造、防爆型“d”电气设备的试验方法等方面的要求。
3. GB3836.3-2010《爆炸性环境用电气设备第3部分：防爆型“e”》该标准规定了防爆型“e”电气设备的要求。
其中包括了防爆型“e”电气设备的定义、防爆型“e”电气设备的构造、防爆型“e”电气设备的试验方法等方面的要求。
4. GB12476.1-2000《煤矿用电气设备第1部分：总则》该标准规定了煤矿用电气设备的总则。
其中包括了煤矿用电气设备的分类、安全要求、试验方法等方面的要求。
5. GB3836.4-2010《爆炸性环境用电气设备第4部分：防爆型“i”》该标准规定了防爆型“i”电气设备的要求。
其中包括了防爆型“i”电气设备的定义、防爆型“i”电气设备的构造、防爆型“i”电气设备的试验方法等方面的要求。
6. IEC 60079-0:2011《Explosive atmospheres - Part 0: Equipment - General requirements》该标准是IEC制定的关于爆炸性气体环境、爆炸性粉尘环境中使用的电气设备的通用标准。
防爆灯型号技术参数大全---江苏欧瑞防爆电气有限公司∙∙ourui2009∙1位粉丝∙1楼BLY56防爆荧光灯技术数据！危险区域：可燃性气体和可燃性粉尘可能同时出现或分别出现1区、2区、20区、21区、22区气体或蒸气类别：IIA、II B、II C温度组别：T1 ~ T6适用环境：户内、户外外壳：无铜铝合金压铸，抛丸，聚脂静电喷塑防爆荧光灯外露紧固件：高质量不锈钢透明罩：抗机械冲击，耐热，钢化玻璃内部配置：G13防震双脚灯座结构描述：抽芯式灯芯结构、接线维修须开启部位采用不脱出紧固螺钉引入装置：Exd填料式电统直接引入防爆荧光灯反光罩：碳钢，白色聚脂喷塑安装形式：吸顶式、管吊式、悬臂式、平台式执行标准：GB 3836.1" GB 3836，2、GB12476.1、IEC 60079-0、IEC 60079-1、IEC61241-1-1 防爆标志：Ex d II C T6/DIP A20 TA，T6防护等级：IP66额定工伟电压：AC220V/AC230V光源功率：1 x18W、1 x36W、2x18W\2 x 36W防腐等级：F2进结口螺纹：G3/4电缆外径：φ7~φ14应急时间：≥90min重量：4.1KG、6.7KG、7.5KG、12.2kg∙2010-1-28 15:06∙回复∙∙ourui2009∙1位粉丝2楼BLY57防爆荧光灯技术数据！危险区域：可燃性气体和可燃性粉尘可能同时出现或分别∙出现2区、20区、21区、22区气体或蒸气类别：IIA、II B、IIC温度组别：T1 - T6适用环境:户内、户外外壳：无铜铝合金挤压成型，抛丸，聚脂静电喷塑外露紧固件：高质量不锈钢防爆荧光灯透明罩：抗机械冲击，耐热，钢化玻璃内部配置：G5，G13防震双脚灯座结构描述：接线维修须开启部位采用不脱出紧固螺钉，进线口可为一或二个引入装置：密封圈式防爆电缆引入装置，铠装式防爆电缆密封接头反光罩：高纯铝，高反光率安装形式：吸顶式、管吊式、悬臂式、壁挂式、平台式\嵌入式、L型旋转式、卡口旋转式执行标准：GB 3836.1，GB12476.1、IEC60079-0、I EC61241 -1 -1GB3836.8、IEC60079-15防爆标志：Ex nA II T6jDIP A20 TA，T6防爆荧光灯防护等级：IP66额定工伟电压：AC220V/AC230V光源功率：1 x14W、2x 14W、1 x18W、2x 18W、1 x36、2x36W防腐等级：F2进线口螺纹：M20x1.5电缆外径：φ6.5-φ14应急时间：≥90mi们重量：7.5kg、8kg∙2010-1-28 15:07∙回复∙∙ourui2009∙1位粉丝∙3楼BLY58防爆荧光灯技术数据！危险区域：可燃性气体和可燃性粉尘可能同时出现或分别出现1区、2区、20区、21区、22区/ 2区、20区、21区、22区气体或蒸气类别：IIA、II B、II C温度组别：T1 ~ T6适用环境：户内、户外外壳：玻璃纤维增强聚脂、玻璃铜卡规外露紧固件：高质量不锈钢防爆荧光灯透明罩：聚硅酸脂内部配置：防爆单脚灯座G13防震双脚灯座结构描述：拉出卡规即开盖接线维修、进线口可为一或二个、硅橡胶密封条引入装量：密封圈式防爆电缆引入装置反光罩：高纯铝，高反光率安装形式：吸顶式、管吊式\悬壁式、平台式执行标准：GB 3836.1、IEC 60079-0、GB12476.1，IEC 61241-1-1GB 3836.2、GB 3836.3、GB 3836.9、IEC 60079-1、IEC 60079-7/IEC 60079-18 GB3836.8、I EC60079- 15防爆标志：Ex edm II C T6/DIP A20 TA，T6ιEx nA II T6/DIP A20 TA，T6防爆荧光灯防护等级：IP66额定工作电压：AC220V / AC230V光源功率：1 x20W、2 x 20W、1 x40W、2x40W 1 x 18W、2x18W\1 x36W\2x36W防腐等级：F2进结口螺纹：M20 x 1.5电缆外径：φ6.5 ~φ14应急时间：≥90min重量：7kg、8kg∙2010-1-28 15:07∙回复∙∙ourui2009∙1位粉丝4楼BLY59防爆荧光灯技术数据！危险区域：可燃性气体和可燃性粉尘可能同时出丑或分引∙出现的1区、2区、20区、21区、22区/ 2区20区、21区、22区气体或蒸气类别：IIA、II B、II C温度组别：T1 ~ T6防爆荧光灯适用环境：户内、户外外壳：耐酸不锈钢，抛光或聚脂静电喷塑外露紧固件：高质量不锈钢透明罩：抗机械冲击，耐热!钢化玻璃内部配置：Fa6防爆单脚灯座G13防震双脚灯座结构描述：接线维修须开启部位采用不脱出紧固螺钉(栓)，进线口可为一或二个引入装置：密封圈式防爆电缆引入装置防爆荧光灯反光罩：高纯铝，高反光率安装形式：吸顶式、管吊式、悬臂式\壁挂式、平台式、嵌入式执行标准：GB 38361，IEC 60079-0、GB12476.1、IEC61241-1-1GB 3836.2、GB 3836.3、GB 3836，9、IEC 60079-1\IEC60079-7、IEC 60079-18 GB3836.8、I EC60079- 15防爆标志：Ex edm II C T6/DIP A20 TA，T6 Ex nAII T6/DIP A20 TA，T6防护等级：IP66额定工作电压：AC220V /AC230V光源功率：1 x20W、2x20W\1 x40W、2x40W 1 x 18W、2 x 18W、1 x 36W、2 x36W防腐等级：F2进结口螺纹：M20 x 1.5电缆外径：φ6.5 ~φ14应急时间：≥90min重量：14kg、20kg∙2010-1-28 15:08∙回复5楼∙∙ourui2009∙1位粉丝∙BLT56防爆投光灯技术数据！危险区域：可燃性气体和可燃性粉尘可能同时出现或分别出现1区、2区、20区、21区、22区气体或蒸气类别：IIA、川B温度组别：T1 - T3防爆投光灯适用环境：户内、户外外壳：无铜铝合金压铸，抛丸，聚脂静电喷塑外露紧固件：高质量不锈钢透明罩：抗机械冲击，耐热!钢化玻璃内部配置：E40灯座结构描述：耐酸硅橡胶密封垫，水平旋转3600 ，仰角+ 600至-600内可调反光罩：高纯钮，高反光率，抛物面形状执行标准：GB 3836.1、GB 3836.2、GB12476.1 "IEC 60079-0、IEC 60079-1\IEC61241-1-1防爆标志：Ex d II B T3/DIP A20 TA，T3防护等级：IP66额定工作电压：AC220V/AC230V光源功率：150W-500W防爆投光灯防腐等级：F2进结口螺纹：G3/4电缆外径：φ7-φ14光源：高压铀灯、金卤灯\高压汞灯、自镇汞灯、白织灯重量1O.5kg、11.3kg∙2010-1-28 15:08∙回复∙∙ourui2009∙1位粉丝∙6楼BLJ56防爆应急灯技术数据！危险区域：可燃性气体和可燃性粉尘可能同时出现或分别出现1区、2区、20区、21区、22区气体或蒸气类别：IIA、ⅡB温度组别：T1 ~ T6适用环境：户内、户外外壳：无铜铝合金铸造，1抛丸，聚脂静电喷塑外露紧固件：高质量不锈钢透明罩：抗机械冲击，耐热，钢化玻璃内部配置：优质镍镉电池结构描述：耐酸硅橡胶密封塑，可旋转灯头(上60°至下3 0°)执行标准：GB 3836.1、GB 3836.2、GB12476.1、IEC 60079-0、IEC 60079-1、IEC61241-1-1 防爆标志：Ex d II B T6/DIP A20 TA，T6防护等级：IP66额定工作电压：AC220V光源功率：20W防腐等级：F2进结口螺纹：G3/4电缆外径：φ7~φ14应急时间：≥90min充电时间：24h光源：白炽灯∙2010-1-28 15:08∙回复∙∙ourui2009∙1位粉丝∙7楼BLL59防爆照明灯技术数据！危险区域：可燃性气体和可燃性粉尘可能同时出现或分别出现1区、2区、20区、21区、22区气体或蒸气类别：IIA、II B、II C温度组别：T1 - T4适用环境：户内、户外防爆照明灯外壳：耐酸不锈钢，抛光外露紧固件：高质量不锈钢透明罩：抗机械冲击，耐热，钢化玻璃内部配置：E40、E27防爆灯座结构描述：耐酸硅橡胶密封垫，按链式开启反光罩：高纯铝，高反光率安装形式DR顶式、管吊式、壁挂式、平台式、路灯式执行标准：GB 3836.1、GB3836.3、GB 3836.8、G自12 476.1，IEC 60079-0、IEC60079-7、IEC 60079-15、I EC61241-1防爆标志：Ex nIIAT3 - T4/DIP A20 TA，T3 - T4(不适用1区)Ex e II 13 - T4/DIP A20 TA，T3 - T4 防护等级：IP66额定工作电压：AC220V/AC230V功率：28W-300W防腐等级：F2防爆照明灯进线口螺纹：G3/4电缆外径：直径7-直径14光源：高压钠灯、金卤灯、高压汞灯、自镇汞灯、白炽灯、节能灯重量：4.5KG、5.5kg∙2010-1-28 15:09∙回复∙∙ourui2009∙1位粉丝∙8楼BLL56防爆照明灯技术数据！危险区域：可燃性气体和可燃性粉尘可能同时出现或分别出现1区、2区、20区、21区、22区气体或蒸气类别：IIA、II B、II C温度组别：T1 ~T4适用环境：户内、户外外壳：无铜铝合金压铸，抛丸、聚脂静电喷塑外露紧固件：高质量不锈钢透明罩：抗机械冲击，耐热，钢化玻璃内部配置：E40、E27灯座防爆照明灯结构描述：耐酸硅橡胶密封垫反光罩：高纯铝，高反光率安装形式：吸顶式、管吊式、壁挂式、平台式，路灯式执行标准GB 3836.1、GB 3836.2、GB12476.1、IEC 60079-0、IEC 60079-1、IEC61241-1-1防爆标志：Ex d II C T4/DIP A20 TA，T4 防护等级：IP66额定工作电压：AC220V/AC230V防爆照明灯光源功率：28W~300W防腐等级：F2进结口蝶纹：G3/4。

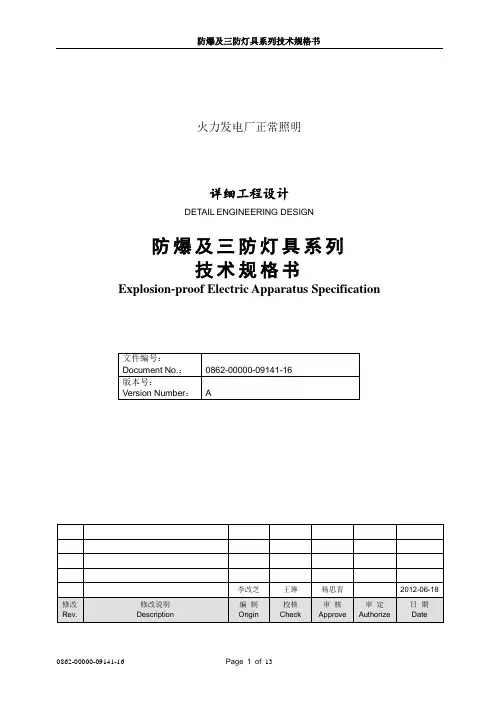

防爆及三防灯具系列技术规格书火力发电厂正常照明详细工程设计DETAIL ENGINEERING DESIGN防爆及三防灯具系列技术规格书Explosion-proof Electric Apparatus Specification目录1 总则 (3)2 采用标准 (4)3 气象条件 (5)4 技术要求 (5)5 供货范围 (9)6 质量保证与技术服务 (14)7 交货进度 (14)建筑照明设备技术规范书1.1 本技术规范书的使用范围，仅限******有限公司****项目。
1.2 本技术协议书所有供货设备应遵照适用的最新版IEC标准和中国GB标准，以及国际单位制(SI)。
1.3 本技术规范书提出的是最低限度的技术要求，并没有对一切技术细节做出规定，也未充分引述有关标准及规范的条文。
供方应保证提供符合本技术规范书和有关最新国家标准的产品。
1.4投标方提供的设备必须是完整齐全的（即使在本规范书未提及）确保设备安装后能保证安全运行的全套产品，且全部产品均含在投标总价中。
1.5 供方如对技术规范书有异议，应以书面形式明确提出，反映在差异表中。
在征得需方同意后，可对有关条文进行修改。
如需方不同意修改，仍以需方意见为准。
1.6 如供方没有以书面形式对本技术规范书明确提出异议，那么供方提供的产品应完全满足本技术规范书的要求。
1.7 在签订合同之后，需方保留对本技术规范书提出补充要求和修改的权利，供方应承诺予以配合。
如提出修改，具体项目和条件由供、需双方商定。
1.8 本技术规范书所使用的标准与供方所执行的标准发生矛盾时，按较高标准执行。
1.9 在合同签订后，招标方有权因规范、标准、规程发生变化而提出一些补充要求，具体内容双方共同商定。
1.10 本技术协议书经买、卖双方签字确认后作为定货合同的技术附件，与合同正文具有同等的法律效力。
1.11 投标书中应提供的资料：(1)生产厂家应该通过ISO9001：2000国际质量体系认证ISO14001环境管理体系审核认证；并要求提供质量认证证书。

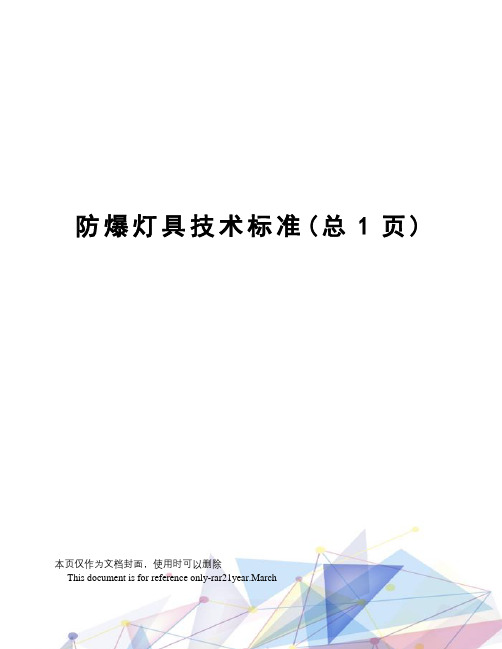

防爆灯具技术标准(总1页)本页仅作为文档封面，使用时可以删除
This document is for reference only-rar21year.March
防爆防腐灯具技术规范及实现方法
1、壳体采用隔爆型保护方式，隔爆型为电气设备保护式中的最高级别。
2、壳体采用国标铝合金ADC12铸造成型加工，隔爆腔内所有防爆
结合面精度Ra≤、长度L≥25.0mm、间隙ic≤0.15mm，壳体厚度≥4mm。
抗冲击能力：7J。
3、透明件（透镜）采用钢化玻璃，抗4焦耳冲击。
4、内部点燃不传爆性能要求：试验气体H2、浓度（v/v）%、初始
压力：0kPa、试验初始5次。
未传爆。
5、引入装置密封性能要求：用的力矩拧紧压紧螺母，在压紧螺母上
施加的力矩，不允许有损坏；在直径8.0mm是芯棒上施加的液压压力10s，不允许有滴漏；在直径8.0mm是芯棒上施加160N 的拉力6h，位移量不得超过6mm。
6、透明件热剧变性能要求：透明件在灯具工作稳定后，用温度为
10℃、直径为1mm的水对其喷射，不允许产生破裂。
7、耐热耐寒性能要求：将灯具置入相对湿度90%，温度为95℃的
环境中连续保持28天，取出放在环境温度下24h，然后再置入-30℃的环境中保持24h，试验后环氧树脂胶封处、电缆引入用密封圈、胶粘出不能有明显变化。
8、灯具所有连接件均采用不锈钢304材料，壳体表面喷防腐户外
粉，防腐等级WF2。
照明用防爆灯具标准1. 引言本文档旨在制定照明用防爆灯具的标准，以确保其满足安全性和功能性的要求。
此标准适用于用于危险环境的防爆灯具，如石油、化工、煤矿等行业。
2. 安全要求- 防爆灯具应符合国家相关标准的要求，包括防爆性能、使用寿命等。
- 灯具的表面温度不得超过指定的安全温度范围，以防止点燃可燃物。
- 防爆灯具应具有防尘、防水、防震等功能，以保证在恶劣环境下的正常使用。
3. 功能性要求- 防爆灯具应提供足够的照明亮度，以确保工作人员的安全和效率。
- 灯具的安装方式应灵活多样，以满足不同工作场所的需求。
- 对于需要调整照明角度的场所，防爆灯具应具有可调节的支架或灯头。
4. 技术要求- 使用 LED 灯源的防爆灯具应具备高效、长寿命、低能耗等特点。
- 灯具的电源输入应符合国家电气安全标准，以确保安全可靠的工作环境。
- 防爆灯具的设计应考虑易维护性，方便更换灯泡、电池或其他配件。
5. 标志和标识- 防爆灯具上应有清晰可见的标志和标识，以指示其防爆级别、适用环境等信息。
- 标志和标识的材质应耐腐蚀、耐候性好，并能在恶劣环境中保持清晰可辨。
6. 试验和检验- 防爆灯具应经过严格的试验和检验，以确保其符合相关标准的要求。
- 试验项目应包括但不限于防爆性能、电气安全性、照明性能等。
- 检验机构应具备资质，并按照标准要求进行测试和评定。
7. 维护和保养- 使用单位应按照生产厂商提供的维护和保养说明进行操作。
- 定期检查防爆灯具的外观、电气接线、灯泡等部分，并做好记录。
- 对于有损坏或失效的灯具，应及时进行维修或更换。
8. 引用标准在编写本标准时，参考了以下标准：- 国家标准GB 3836.1-2010《爆炸性环境用电气设备第1部分：通用要求》- 国家标准GB 3836.2-2010《爆炸性环境用电气设备第2部分：防爆型“d”》- 国家标准GB 3836.3-2010《爆炸性环境用电气设备第3部分：防爆型“e”》9. 结论本文档制定了照明用防爆灯具的标准，着重考虑了安全性和功能性的要求。
防爆灯技术参数
防爆灯是一种特殊的照明装置，主要用于易爆场所的照明。
防爆灯的技术参数主要包括以下几方面：
1. 防爆等级：防爆灯通常会有相应的防爆等级，例如Ex d IIC T6，其中Ex表示防爆，d表示钻孔式，IIC表示易燃气体种类，T6表示温度等级。
2. 光通量：防爆灯的光通量通常是以流明（lm）为单位来表示的，不同功率的防爆灯其光通量也不相同。
3. 色温：防爆灯的色温通常是以光源的色温来描述的，常见的有2700K、3000K、4000K、5000K、6000K等。
4. 显色指数：显色指数是描述光源对物体真实颜色还原能力的参数，一般为Ra值，取值越大，光源的还原色能力越好。
5. 功率：防爆灯的功率取决于配备的光源和电源，通常的功率范围在10W到400W之间。
6. 防爆标志：防爆灯上通常会标有相应的防爆标志，以Ex字样为主，常见的有Ex d、Ex e、Ex p等。
除了以上几方面技术参数外，防爆灯还需要满足相关的国家标准和行业标准，以确保其在应用于易爆场所时能够保持良好的稳定性和安全性。
防爆灯技术参数
1.防爆等级：防爆灯的防爆等级是指其能够在哪些环境下安全使用。
通常分为防爆等级1、2、3级，其中1级适用于爆炸性气体环境，2级适用于爆炸性粉尘环境，3级适用于爆炸性气体和粉尘同时存在的环境。
2. 防护等级：防爆灯的防护等级是指其能够抵抗哪些程度的灰尘、水和碰撞。
通常分为IP65、IP66、IP67等级，其中IP65表示能够防止喷射水的进入，IP66表示能够防止强力喷射水的进入，IP67表示能够防止短时间的浸泡。
3. 光源类型：防爆灯的光源类型有很多种，例如LED、卤素灯、高压钠灯等。
不同类型的光源具有不同的亮度、耗电量和使用寿命。
4. 电源类型：防爆灯的电源类型有交流电和直流电两种。
根据不同的工作环境选择合适的电源类型可以保证防爆灯的稳定工作。
5. 显色指数：防爆灯的显色指数是指其能够准确还原物体的颜色。
显色指数越高，防爆灯的色彩还原能力就越好。
6. 色温：防爆灯的色温是指其发出的光线的颜色。
通常分为冷光、暖光和自然光三种，不同的色温适用于不同的场景。
- 1 -。
防爆灯led防爆灯执行标准
防爆灯LED防爆灯是一种专门用于危险环境下的照明设备，主要用于防爆、防爆炸等特殊工作条件。
它具备高安全性、高耐用性、高节能性等特点，能够有效地提供安全可靠的照明。
目前，我国关于防爆灯LED防爆灯的执行标准主要有以下几个：
1.GB3836.1-2024《电气设备用于爆炸性气体环境第1部分：一般要求》
该标准是我国针对电气设备在爆炸性气体环境下使用的一般要求的基本标准，其中包含了防爆灯LED防爆灯的技术要求、试验方法、型式试验证以及符合标记等内容。
该标准的发布和实施，为防爆灯LED防爆灯的研发、生产以及使用提供了技术参考。
2.GB3836.4-2024《电气设备用于爆炸性气体环境第4部分：隔爆型“d”》
该标准是我国针对电气设备在爆炸性气体环境下使用的隔爆型“d”防护方式的技术要求的基本标准，其中包括了防爆灯LED防爆灯的分类、结构和相关技术要求等内容。
该标准的发布和实施，为防爆灯LED防爆灯的设计、生产和应用提供了规范和指导。
该标准是我国对防爆照明十字插销和防水塞的要求进行规范的标准，其中包括了防爆灯LED防爆灯十字插销和防水塞的结构、材料和性能要求等内容。
该标准的发布和实施，为防爆灯LED防爆灯的生产和使用提供了技术支持。
三防灯技术要求
三防灯技术要求是指在特定的工业环境中，灯具需要具备防尘、防水和防爆的功能。
这些灯具广泛应用于石油、化工、航空航天等行业，以确保工作区域的安全和稳定性。
防尘是三防灯技术要求的重要方面之一。
在工业环境中，尘埃常常存在，并可能对灯具的正常运作产生负面影响。
因此，三防灯需要采用防尘设计，例如密封装置或特殊的灯罩，以防止尘埃进入灯具内部，影响灯的亮度和使用寿命。
防水性能也是三防灯技术要求的关键考量因素。
在潮湿或有水蒸气的环境中，普通灯具可能会受到损坏或短路，从而导致安全隐患。
因此，三防灯需要具备良好的防水性能，例如采用防水硅胶密封、特殊的连接接口或防水涂层，以确保灯具在潮湿环境中的可靠性和长寿命。
防爆功能是三防灯技术要求的另一个重要方面。
在易燃易爆的工业环境中，普通灯具的使用可能会引发火灾或爆炸。
因此，三防灯需要具备防爆设计，例如采用特殊防爆材料、密封结构设计和防爆电源等，以确保灯具能够安全运行且不产生火花或火焰。
三防灯技术要求涉及防尘、防水和防爆三个方面。
这些要求的实施使得灯具在特定的工业环境中能够安全可靠地使用，并确保工作区域的照明效果和工作人员的安全。
不仅如此，不断创新和进步的灯具技术也将为三防灯提供更多的可能性和优化方案，以满足工业环境中不同的需求。
防爆灯型号技术参数大全---江苏欧瑞防爆电气有限公司∙∙ourui2009∙1位粉丝∙1楼BLY56防爆荧光灯技术数据！危险区域：可燃性气体和可燃性粉尘可能同时出现或分别出现1区、2区、20区、21区、22区气体或蒸气类别：IIA、II B、II C温度组别：T1 ~ T6适用环境：户内、户外外壳：无铜铝合金压铸，抛丸，聚脂静电喷塑防爆荧光灯外露紧固件：高质量不锈钢透明罩：抗机械冲击，耐热，钢化玻璃内部配置：G13防震双脚灯座结构描述：抽芯式灯芯结构、接线维修须开启部位采用不脱出紧固螺钉引入装置：Exd填料式电统直接引入防爆荧光灯反光罩：碳钢，白色聚脂喷塑安装形式：吸顶式、管吊式、悬臂式、平台式执行标准：GB 3836.1" GB 3836，2、GB12476.1、IEC 60079-0、IEC 60079-1、IEC61241-1-1 防爆标志：Ex d II C T6/DIP A20 TA，T6防护等级：IP66额定工伟电压：AC220V/AC230V光源功率：1 x18W、1 x36W、2x18W\2 x 36W防腐等级：F2进结口螺纹：G3/4电缆外径：φ7~φ14应急时间：≥90min重量：4.1KG、6.7KG、7.5KG、12.2kg∙2010-1-28 15:06∙回复∙∙ourui2009∙1位粉丝2楼BLY57防爆荧光灯技术数据！危险区域：可燃性气体和可燃性粉尘可能同时出现或分别∙出现2区、20区、21区、22区气体或蒸气类别：IIA、II B、IIC温度组别：T1 - T6适用环境:户内、户外外壳：无铜铝合金挤压成型，抛丸，聚脂静电喷塑外露紧固件：高质量不锈钢防爆荧光灯透明罩：抗机械冲击，耐热，钢化玻璃内部配置：G5，G13防震双脚灯座结构描述：接线维修须开启部位采用不脱出紧固螺钉，进线口可为一或二个引入装置：密封圈式防爆电缆引入装置，铠装式防爆电缆密封接头反光罩：高纯铝，高反光率安装形式：吸顶式、管吊式、悬臂式、壁挂式、平台式\嵌入式、L型旋转式、卡口旋转式执行标准：GB 3836.1，GB12476.1、IEC60079-0、I EC61241 -1 -1GB3836.8、IEC60079-15防爆标志：Ex nA II T6jDIP A20 TA，T6防爆荧光灯防护等级：IP66额定工伟电压：AC220V/AC230V光源功率：1 x14W、2x 14W、1 x18W、2x 18W、1 x36、2x36W防腐等级：F2进线口螺纹：M20x1.5电缆外径：φ6.5-φ14应急时间：≥90mi们重量：7.5kg、8kg∙2010-1-28 15:07∙回复∙∙ourui2009∙1位粉丝∙3楼BLY58防爆荧光灯技术数据！危险区域：可燃性气体和可燃性粉尘可能同时出现或分别出现1区、2区、20区、21区、22区/ 2区、20区、21区、22区气体或蒸气类别：IIA、II B、II C温度组别：T1 ~ T6适用环境：户内、户外外壳：玻璃纤维增强聚脂、玻璃铜卡规外露紧固件：高质量不锈钢防爆荧光灯透明罩：聚硅酸脂内部配置：防爆单脚灯座G13防震双脚灯座结构描述：拉出卡规即开盖接线维修、进线口可为一或二个、硅橡胶密封条引入装量：密封圈式防爆电缆引入装置反光罩：高纯铝，高反光率安装形式：吸顶式、管吊式\悬壁式、平台式执行标准：GB 3836.1、IEC 60079-0、GB12476.1，IEC 61241-1-1GB 3836.2、GB 3836.3、GB 3836.9、IEC 60079-1、IEC 60079-7/IEC 60079-18 GB3836.8、I EC60079- 15防爆标志：Ex edm II C T6/DIP A20 TA，T6ιEx nA II T6/DIP A20 TA，T6防爆荧光灯防护等级：IP66额定工作电压：AC220V / AC230V光源功率：1 x20W、2 x 20W、1 x40W、2x40W 1 x 18W、2x18W\1 x36W\2x36W防腐等级：F2进结口螺纹：M20 x 1.5电缆外径：φ6.5 ~φ14应急时间：≥90min重量：7kg、8kg∙2010-1-28 15:07∙回复∙∙ourui2009∙1位粉丝4楼BLY59防爆荧光灯技术数据！危险区域：可燃性气体和可燃性粉尘可能同时出丑或分引∙出现的1区、2区、20区、21区、22区/ 2区20区、21区、22区气体或蒸气类别：IIA、II B、II C温度组别：T1 ~ T6防爆荧光灯适用环境：户内、户外外壳：耐酸不锈钢，抛光或聚脂静电喷塑外露紧固件：高质量不锈钢透明罩：抗机械冲击，耐热!钢化玻璃内部配置：Fa6防爆单脚灯座G13防震双脚灯座结构描述：接线维修须开启部位采用不脱出紧固螺钉(栓)，进线口可为一或二个引入装置：密封圈式防爆电缆引入装置防爆荧光灯反光罩：高纯铝，高反光率安装形式：吸顶式、管吊式、悬臂式\壁挂式、平台式、嵌入式执行标准：GB 38361，IEC 60079-0、GB12476.1、IEC61241-1-1GB 3836.2、GB 3836.3、GB 3836，9、IEC 60079-1\IEC60079-7、IEC 60079-18 GB3836.8、I EC60079- 15防爆标志：Ex edm II C T6/DIP A20 TA，T6 Ex nAII T6/DIP A20 TA，T6防护等级：IP66额定工作电压：AC220V /AC230V光源功率：1 x20W、2x20W\1 x40W、2x40W 1 x 18W、2 x 18W、1 x 36W、2 x36W防腐等级：F2进结口螺纹：M20 x 1.5电缆外径：φ6.5 ~φ14应急时间：≥90min重量：14kg、20kg∙2010-1-28 15:08∙回复5楼∙∙ourui2009∙1位粉丝∙BLT56防爆投光灯技术数据！危险区域：可燃性气体和可燃性粉尘可能同时出现或分别出现1区、2区、20区、21区、22区气体或蒸气类别：IIA、川B温度组别：T1 - T3防爆投光灯适用环境：户内、户外外壳：无铜铝合金压铸，抛丸，聚脂静电喷塑外露紧固件：高质量不锈钢透明罩：抗机械冲击，耐热!钢化玻璃内部配置：E40灯座结构描述：耐酸硅橡胶密封垫，水平旋转3600 ，仰角+ 600至-600内可调反光罩：高纯钮，高反光率，抛物面形状执行标准：GB 3836.1、GB 3836.2、GB12476.1 "IEC 60079-0、IEC 60079-1\IEC61241-1-1防爆标志：Ex d II B T3/DIP A20 TA，T3防护等级：IP66额定工作电压：AC220V/AC230V光源功率：150W-500W防爆投光灯防腐等级：F2进结口螺纹：G3/4电缆外径：φ7-φ14光源：高压铀灯、金卤灯\高压汞灯、自镇汞灯、白织灯重量1O.5kg、11.3kg∙2010-1-28 15:08∙回复∙∙ourui2009∙1位粉丝∙6楼BLJ56防爆应急灯技术数据！危险区域：可燃性气体和可燃性粉尘可能同时出现或分别出现1区、2区、20区、21区、22区气体或蒸气类别：IIA、ⅡB温度组别：T1 ~ T6适用环境：户内、户外外壳：无铜铝合金铸造，1抛丸，聚脂静电喷塑外露紧固件：高质量不锈钢透明罩：抗机械冲击，耐热，钢化玻璃内部配置：优质镍镉电池结构描述：耐酸硅橡胶密封塑，可旋转灯头(上60°至下3 0°)执行标准：GB 3836.1、GB 3836.2、GB12476.1、IEC 60079-0、IEC 60079-1、IEC61241-1-1 防爆标志：Ex d II B T6/DIP A20 TA，T6防护等级：IP66额定工作电压：AC220V光源功率：20W防腐等级：F2进结口螺纹：G3/4电缆外径：φ7~φ14应急时间：≥90min充电时间：24h光源：白炽灯∙2010-1-28 15:08∙回复∙∙ourui2009∙1位粉丝∙7楼BLL59防爆照明灯技术数据！危险区域：可燃性气体和可燃性粉尘可能同时出现或分别出现1区、2区、20区、21区、22区气体或蒸气类别：IIA、II B、II C温度组别：T1 - T4适用环境：户内、户外防爆照明灯外壳：耐酸不锈钢，抛光外露紧固件：高质量不锈钢透明罩：抗机械冲击，耐热，钢化玻璃内部配置：E40、E27防爆灯座结构描述：耐酸硅橡胶密封垫，按链式开启反光罩：高纯铝，高反光率安装形式DR顶式、管吊式、壁挂式、平台式、路灯式执行标准：GB 3836.1、GB3836.3、GB 3836.8、G自12 476.1，IEC 60079-0、IEC60079-7、IEC 60079-15、I EC61241-1防爆标志：Ex nIIAT3 - T4/DIP A20 TA，T3 - T4(不适用1区)Ex e II 13 - T4/DIP A20 TA，T3 - T4 防护等级：IP66额定工作电压：AC220V/AC230V功率：28W-300W防腐等级：F2防爆照明灯进线口螺纹：G3/4电缆外径：直径7-直径14光源：高压钠灯、金卤灯、高压汞灯、自镇汞灯、白炽灯、节能灯重量：4.5KG、5.5kg∙2010-1-28 15:09∙回复∙∙ourui2009∙1位粉丝∙8楼BLL56防爆照明灯技术数据！危险区域：可燃性气体和可燃性粉尘可能同时出现或分别出现1区、2区、20区、21区、22区气体或蒸气类别：IIA、II B、II C温度组别：T1 ~T4适用环境：户内、户外外壳：无铜铝合金压铸，抛丸、聚脂静电喷塑外露紧固件：高质量不锈钢透明罩：抗机械冲击，耐热，钢化玻璃内部配置：E40、E27灯座防爆照明灯结构描述：耐酸硅橡胶密封垫反光罩：高纯铝，高反光率安装形式：吸顶式、管吊式、壁挂式、平台式，路灯式执行标准GB 3836.1、GB 3836.2、GB12476.1、IEC 60079-0、IEC 60079-1、IEC61241-1-1防爆标志：Ex d II C T4/DIP A20 TA，T4 防护等级：IP66额定工作电压：AC220V/AC230V防爆照明灯光源功率：28W~300W防腐等级：F2进结口蝶纹：G3/4。
三防路灯术规格书福建省东南电化股份有限公司搬迁工程厂区道路照明项目三防路灯技术规格书福建省东南电化股份有限公司2011年3 月30日1.总则购买方：福建省东南电化股份有限公司最终用户：福建省东南电化股份有限公司项目名称：福建省东南电化股份有限公司搬迁工程项目项目地点：中华人民共和国福建省福州市江阴工业集中区福建省东南电化股份有限公司搬迁工程项目施工现场1.1 投标方提供产品的制造厂已获得ISO9000认证书等相关资质。
投标时应书面出示相关证据。
1.2 本附件书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本规范和工业标准的优质产品。
1.3 本附件书所使用的标准如遇与招标人与执行的标准发生矛盾时，按较高标准执行。
1.4 投标方根据施工现场情况需要对原设计图纸作某些变动，必须经招标方确认，但费用不变。
1.5 投标方应提供灯杆钢材供货合同及钢材质量证明书；灯具应符合国家现行产品标准，具有质量检验部门认可的合格证和产品性能说明书，并应注明生产厂家、规格和生产日期等。
1.6 投标时就给出所投产品及其主要组（部）件完整的相关资料。
1.7 对于所提供的产品卖方应提供2年的免费保修期，在保修期内非因买方的人为原因而出现质量问题的，卖方应负责无偿包修、包换或者包退，并承担调换或退货的实际费用。
1.8 招标方根据投标方提供高杆灯土建基础设计图纸进行灯杆的混凝土基础制作；中标方负责指导招标方进行设备的安装、调试工作。
1.9 中标人必须仔细研究招标人提供的高杆灯技术参数，结合自身因素进行优化，并设计基础施工图纸。
中标后7日内提供技术参数及基础施工图纸并加盖单位公章，中标单位对技术参数及设计质量安全负责。
经审查，如中标单位提供的技术参数不符合要求，中标单位应无条件予以调整，由此引起的费用不予增加。
优化及设计费用含在总报价中。
1.10 在签订合同之后，招标方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由招投标双方共同商定。
1.11 中标方应提供专用工具以及两年备品备件。
投标时应给出具体清单供招标方批准，备品备件，专用工具应包括在投标价中。
2..概述:●本设备安装于中国福建省福州市江阴工业集中区东南电化搬迁工程厂前区广场内，用于广场内日常照明。
●本次招标的三防灯数量为265套。
●产品应满足本附件规定要求。
●本附件主要包括三防灯和防爆灯的制造、运输、现场安装和调试（包括所有基础预埋件）。
3.技术标准供货商应满足或超过下列最新规范和标准的要求。
如果要求的标准高于下列所列标准，应按照最严格的执行。
GB/T699 《优质碳素结构钢》GB/T700 《碳素结构钢》GB/T1591 《低合金结构钢》GB/T1220 《不锈钢棒》GB983 《不锈钢焊条》GB3280 《不锈钢冷轧钢板》GB4237 《不锈钢热轧钢板》GB3193 《铝及铝合金焊条》GB1300 《焊接用钢丝》GB5117 《碳钢焊条》GB5118 《低合金钢焊条》GB5013 《额定电压450/750V及以下橡皮绝缘电缆》GB5023 《额定电压450/750V及以下聚氯乙烯绝缘电缆》GB7000.5~7000.6 《灯具安全要求与试验》GB7000.1 《灯具一般安全要求与试验》GB/T11345 《钢焊缝手工超声波探伤方法合探伤结果分级》GB50057 《建筑物防雷设计规范》GB50058 《爆炸和火灾危险环境电力装置设计规范》GBJ135 《钢结构设计规范》GB/T13912 《金属覆盖层钢铁制品热镀锌层技术要求》GB3797 《电控设备第二部分，带有电子器件的电控设备》GBJ64 《工业与民用电力装置的过电压保护设计规范》3.气象条件3.1气温年平均气温19.7 ℃极端最高气温38.7 ℃极端最低气温-1.2 ℃最热月平均气温29.5 ℃最冷月平均气温℃3.2最大冻土深度: CM(11月-2月)3.3空气湿度年平均相对湿度81%最大相对湿度85%夏季(平均)相对湿度77%湿球温度28℃3.4雷暴日数年平均日数天全年最多日数天3.5海拔高度m3.6污秽条件氯气、氯化氢3.7气压年平均气压101.14 kPa年最低气压kPa年最高气压kPa3.8降水年平均降雨量： 1324.7毫米最大月降雨量： 660.3毫米最大日降雨量： 232.4毫米最大时降雨量：毫米全年无霜期：天最大积雪深度：厘米3.9风向风速全年主导风向： NNE(东北风)年次主导风向： N、NNE(北风和东北风)年平均风速： 6.9 m／s最大风速： 34 m／s瞬时最大风速： 60 m／s3. 技术要求3.1灯杆1) 灯杆材质采用优质钢管和优质钢板焊接后镀锌成型，钢材的硅含量不高于0.04%，经大型折弯机一次折弯成型，直线度误差不超过0.05%，灯杆、悬臂等部件的抗风能力按60米/秒，10级以上设计，抗地震烈度为7级。
2) 杆体为半截光型，总高8米，上口径为 mm，下口径为 mm，壁厚mm。
灯杆底部带有法兰盘，法兰盘安装孔距为Ø，通过地脚螺栓安装在基础上。
（具体参数由投标方填写）3）灯杆的选材及制作符合国家行业标准，并考虑到站场所在地区气候的特殊性，采取防腐、抗盐等措施。
4) 灯杆型式及颜色完全按照甲方要求生产制作。
3）供货商应配套供应设计认可后基础的对应预埋件（如地脚螺栓、螺母等），配套预埋件必须为热镀锌处理。
3.2 三防灯具(防水、防尘、防腐)1)灯头罩及灯罩须采用高纯铝板旋压成型。
灯具表面油漆应不脱落。
灯具外壳及配套整流器、接线盒防腐蚀性能Ⅱ级；防护等级IP65。
灯体的拆卸部位应采用不锈钢扣拌锁紧结构，方便更换光源。
与光源配套的镇流器及电子触发器应装设在密闭的盒体内，方便安装维修。
所有三防灯具包括其镇流器及接线盒等应满足户外安装使用（防雨水）要求。
2)所有灯具及电器符合国际或国内安全标准。
光照亮度均匀，不允许出现明暗相间现象，应满足道路照明的安全性、诱导性和舒适性。
3) 所有灯具的电气性能、机械性能、防震、防护等级等方面应满足最新国家规范所规定的技术参数和要求。
4)灯具反光板采用高纯度阳极氧化铝板，耐腐抗磨，反光率 75%。
3.3 防爆灯具1) 灯体、灯盖采用铝合金压铸，表面经静电喷塑处理，结构轻巧耐腐蚀。
灯具外壳防腐蚀性能Ⅱ级；防护等级IP65；防触电等级Ⅰ类。
符合《灯具安全要求及试验》（GB7000.1-7000.6）的规定。
2) 反射器采用高纯铝压制成型，经阳极氧化电化学抛光处理，具有光学性能稳定，反射率高的特点。
3) 透光罩采用曲面高强度钢化玻璃，耐高温200℃以上，透光率高，耐冲击。
4) 反射器、钢化玻璃罩以及灯座用密封胶粘成一体，组成内换泡结构，具有良好的密封性能，密封圈耐高温250℃以上，密封程度达IP66。
5) 电器箱为防爆结构处理，内装专用镇流器，触发器及各种保护电器；6）灯杆、灯具等产品整体外形美观，结构强度高，应能抗10级及以上台风，瞬时60米/秒的风速，抗震强度7级。
3.4电气部分1)电源：额定电压：AC220V 50HZ；采用TN-S接地；功率因素≥0.85；适用光源：250W高压钠灯，光源采用欧司朗或飞利浦或等同产品，光源配件品牌必须与光源一致。
2）照明导线穿内径为20mm的镀锌钢管。
灯具配套接线盒、镇流器盒开孔及灯杆的型号须与穿线钢管相匹配。
3）所报价格为成套产品价格，含有国家规定的税费、包装费、运输到现场的运输费、现场服务费等所有一切费用。
成套产品内容包括：灯体、灯泡、与之匹配的成套电器（含：镇流器、起辉器、触发器、喷塑钢制镇流器盒、喷塑钢制分线盒等）和相应的安装施工所必须匹配的安装设备（含各类型的安装用螺丝、螺母、吸顶件、壁杆、上下吊件、吊杆、立杆、旋转杆等）以及各类辅助附件（含：所需要的接头、双丝接头、金属软管、密封胶圈等）。
使到货产品在现场不需要任何加工、处理已可安装使用。
4. 技术资料4.1 一般要求资料的组织结构清晰、逻辑性强。
资料内容正确、准确、一致、清晰完整，满足工程要求。
4.2 需要提交的资料4.2.1 设备供货时应提供下列资料，但不限于此：●设备开箱资料（清单）●安装、运行、维护说明书及安装示意图●工厂试验报告●产品合格证5. 交货检验设备交货时间及地点见商务合同。
发货时必须向招标方提供设备发货清单，供货清单至少包括：光源、灯具、镇流器、配套接线盒及灯杆等附件。
清单必须与实际包装物数量、提供的设备规格相吻合。
因投标方的原因造成的设备或材料、资料缺失（损坏），投标方必须予以补齐（更换）。
7. 供货范围：每套包括：灯杆、灯具、杆内电缆、基础预埋件等相关配件，为配合道路施采用上海飞利浦或德国欧司朗或等同产品250W高压钠灯，配对应镇流器、触发器、电容，及灯基、弯杆、直杆、连接管、防爆活接头、灯具等。
8.现场服务卖方技术人员应在本合同设备安装期间，到现场进行技术服务工作。
其内容包括：1）现场指导设备的安装，被协助买方对安装工作验收认可。
2）现场设备的通电调试。
3）卖方技术人员在现场工作期间，应负责对维护人员进行基本的业务培训。
9.质量要求与验收卖方必须严格按照设计施工图纸及有关施工和验收规范进行施工，保证工程质量通过有关部门验收达到本工程的质量要求。
