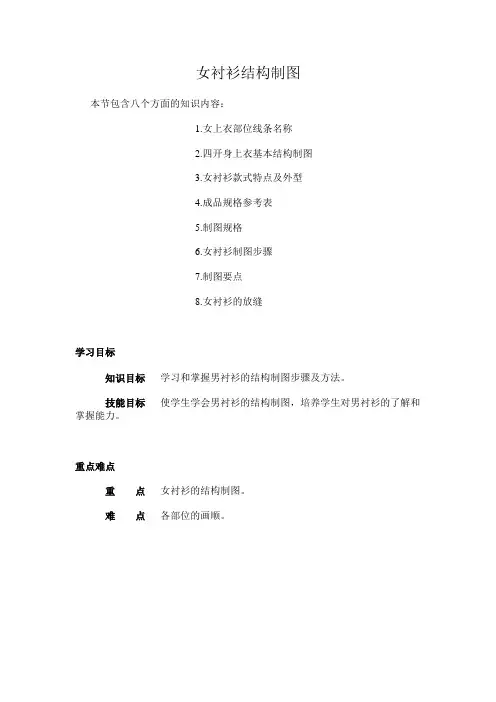

女衬衫结构制图本节包含八个方面的知识内容：1.女上衣部位线条名称2.四开身上衣基本结构制图3.女衬衫款式特点及外型4.成品规格参考表5.制图规格6.女衬衫制图步骤7.制图要点8.女衬衫的放缝学习目标知识目标学习和掌握男衬衫的结构制图步骤及方法。
技能目标使学生学会男衬衫的结构制图，培养学生对男衬衫的了解和掌握能力。
重点难点重点女衬衫的结构制图。
难点各部位的画顺。
女上衣部位线条名称结构制图1.制图规格单位：cm袖长AH 号型部位衣长胸围肩宽领围前腰节长160/ 68A 规格64 96 40 36 38 53.5 422.框架图制图步骤（见图一）( 一) 前衣片(1) 基础线：作一直线与布边平行。
(2) 底边线：作一直线与(1) 垂直。
(3) 上平线：(2)～(3)等于衣长64cm 。
(4) 落肩线：(3)～(4) B/20 ＝ 4.8cm 。
(5) 胸围线（袖窿深线）：(4)～(5) B/10 ＋9 ＝18.6cm 。
(6) 腰节线：(3)～(6)为前腰节线长38cm 。
(7) 领口深线：(3)～(7) N/5 ＝7.2cm(8) 搭门宽：(1)～(8)搭门宽2cm 与(1)平行。
(9) 领口宽线：(8)～(9)N/5 －0.3 ＝ 6.9cm 。
(10) 前肩宽：(8)～(10) S/2 －0.7 ＝19.3cm ，与肩颈点相连为肩斜线。
(11) 前胸宽：(8)～(11) B1.5/10 ＋ 3 ＝17.4cm ，在袖窿深2/3 处量出作一直线与⑤垂直。
(12) 前胸围大：(8)～(12) B/4 ＝24cm ，作一直线与(8)平行。
（二）后衣片(1) 上平线、胸围线、腰节线、底边线按前衣片延长。
(2) 背中线：与上平线垂直作为基础直线。
(3) 领口深线：由上平线量下，定数2cm 。
(4) 落肩线：由上平线量下，B/20 － 1 ＝ 3.8cm 。
(5) 领口宽线：(1)～(4) N/5 ＝7.2cm 。

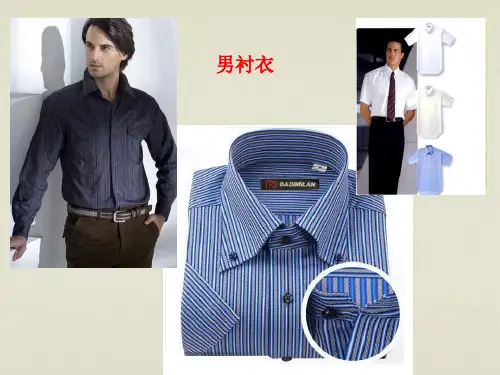

一、款式特点及外形硬领长袖男衬衫，尖领;前胸左贴袋一只，直身腰；前门襟六粒扣，平下摆；袖口处开宝剑头袖衩，收两只褶裥，装中圆角袖头。
（见图5-1）图6-1二、制图规格cm 号型部位衣长胸围肩宽领围袖长袖头宽170/88A 规格72 110 46 39 58。
5 6三、制图步骤图6—2（一）前片（见图6-2）错误!基础线预留门襟挂面宽3。
8cm，里襟挂面宽2.5cm作一直线与布边平行为止口线。
错误!底边线作一直线与错误!垂直。
错误!上平线错误!~错误!等于衣长－4＝68cm，作一直线与错误!垂直.错误!落肩线错误!～错误!为B/20－1＝4。
5cm。
错误!胸围线错误!~错误!为B/10＋12＝23cm。
错误!领口深线错误!～错误!为N/5－1.5＝6.3cm。
错误!搭门线错误!~错误!为搭门宽2cm，与错误!平行.错误!领口宽线错误!~错误!为N/5－1＝6.8cm.错误!前肩宽错误!~错误!为S/2－1.2＝21.8cm,与肩颈点相连为肩斜线。
错误!前胸宽由错误!进1。
5 cm作一直线与胸围线垂直。
错误!前胸围大错误!~错误!为B/4＝27。
5cm,作一直线与胸围线垂直.○12领口弧线直开领和横开领的交点与前中点相连为领口斜线，取1/3为凹势，用弧线画顺。
错误!袖笼弧线由肩端点经胸宽点至胸围大，用弧线画顺。
错误!底边弧线按底边线在摆缝处提高1cm,用弧线画顺.错误!扣眼位在搭门线上，第一扣眼位在底领上，由领口深线提高1cm,领口深线下3cm为前衣片上扣位，末眼位由底边量上L/5＋5＝19.4cm。
五粒扣四等分.○16胸袋由胸宽线错误!进3cm，胸围线错误!提高4cm为袋口位,袋口大B/10＋0。
5＝11.5cm，袋长为袋口大＋1.5＝13cm,袋底中间低下1.5cm。
（二）后片、过肩(见图6-2）后片上平线由前片上平线低下1。
5cm,胸围线按前衣片延长，底边线按前衣片起翘延长。
错误!背中线在胸围线上由前摆缝线量出后胸围大B/4＝27.5cm，作一直线与胸围线垂直。

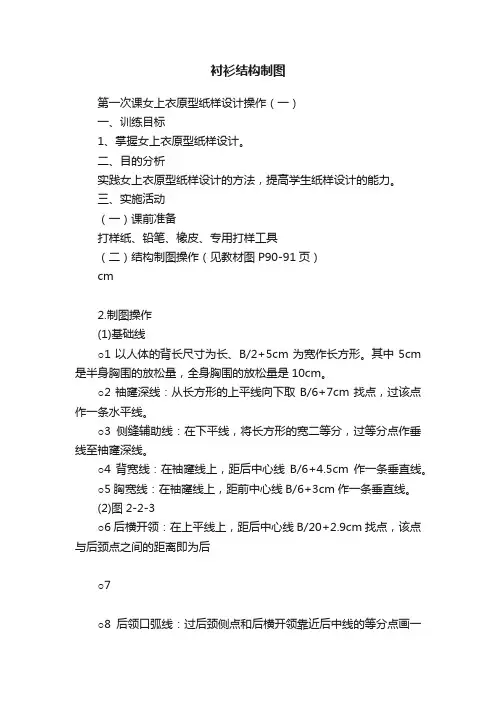

衬衫结构制图第一次课女上衣原型纸样设计操作（一）一、训练目标1、掌握女上衣原型纸样设计。
二、目的分析实践女上衣原型纸样设计的方法，提高学生纸样设计的能力。
三、实施活动（一）课前准备打样纸、铅笔、橡皮、专用打样工具（二）结构制图操作（见教材图P90-91页）cm2.制图操作(1)基础线○1以人体的背长尺寸为长、B/2+5cm为宽作长方形。
其中5cm 是半身胸围的放松量，全身胸围的放松量是10cm。
○2袖窿深线：从长方形的上平线向下取B/6+7cm找点，过该点作一条水平线。
○3侧缝辅助线：在下平线，将长方形的宽二等分，过等分点作垂线至袖窿深线。
○4背宽线：在袖窿线上，距后中心线B/6+4.5cm作一条垂直线。
○5胸宽线：在袖窿线上，距前中心线B/6+3cm作一条垂直线。
(2)图2-2-3○6后横开领：在上平线上，距后中心线B/20+2.9cm找点，该点与后颈点之间的距离即为后○7○8后领口弧线：过后颈侧点和后横开领靠近后中线的等分点画一条圆顺的弧线。
注意弧线在后中心处必须与后中线成直角。
○9”的距离找点，过该点向右取定数2cm，该点就是样板的肩点，再直线连接肩点和侧颈点。
○10前横开领：在上平线，距前中线“”的位置。
通常服装的前后横开领可以相等或前横开领略小。
○11前直开领：在前中线，距上平线“+1cm”取点，该点即为样板的前颈点。
○12前领口弧线：以前横开领和前直开领的长度为长和宽，作一长方形。
在长方形的垂直线上距上平线0.5cm为样板的前颈侧点，弧线连接前颈侧点和前颈点，弧线最凹处距长方形的直角点为1/2大减0.3cm,即“”。
○13前肩线：先测出后肩线的长度，用符号“?”代替。
然后再胸宽线上，距上平线两倍”的距离找点，过该点作一条短的水平线，最后以前颈侧点为圆心，“?-1.8cm”的尺寸为半径在短的水平线上取“●+0.5cm”定点，该点作为画后袖窿弧线的辅助点；在前胸宽线与袖窿深线组成直角的角平分线上取“●”定点，该直线即为前肩线。

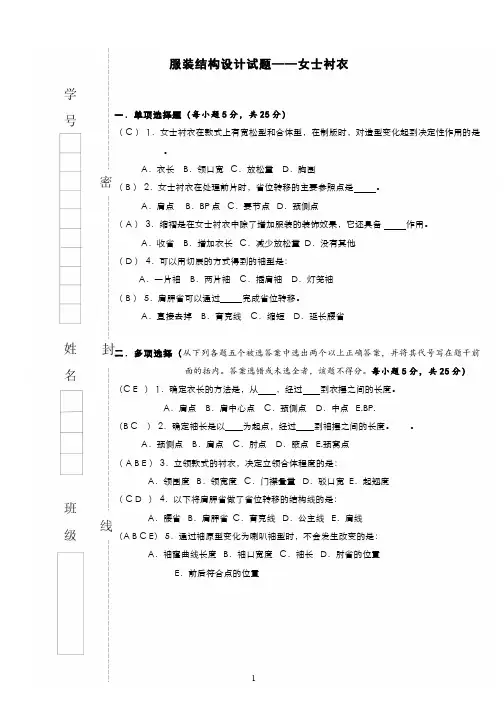

课程答案网课刷课fl yin gjg h服装结构设计试题——女士衬衣一．单项选择题（每小题5分，共25分）（ C ） 1．女士衬衣在款式上有宽松型和合体型，在制版时，对造型变化起到决定性作用的是。
A．衣长 B．领口宽 C．放松量 D．胸围（ B ） 2．女士衬衣在处理前片时，省位转移的主要参照点是 。
A．肩点 B．BP 点 C．要节点 D．颈侧点（ A ） 3．缩褶是在女士衬衣中除了增加服装的装饰效果，它还具备 作用。
A．收省 B．增加衣长 C．减少放松量 D．没有其他（ D ） 4．可以用切展的方式得到的袖型是： A．一片袖 B．两片袖 C．插肩袖 D．灯笼袖（ B ） 5．肩胛省可以通过 完成省位转移。
A．直接去掉 B．育克线 C．缩短 D．延长腰省二．多项选择（从下列各题五个被选答案中选出两个以上正确答案，并将其代号写在题干前面的括内。
答案选错或未选全者，该题不得分。
每小题5分，共25分）（C E ） 1．确定衣长的方法是，从 ，经过 到衣摆之间的长度。
A．肩点 B．肩中心点 C．颈侧点 D．中点 E.BP.（B C ） 2．确定袖长是以 为起点，经过 到袖摆之间的长度。
。
