离散数学有向图常用算法思路概述离散数学是数学的一个分支，研究离散对象及其性质。
在离散数学中，有向图是一种常见的离散结构，它由一组节点（顶点）和一组有向边（弧）组成。
有向图在计算机科学、网络分析和运筹学等领域中具有广泛的应用。
针对有向图，有许多常用的算法思路可以帮助解决各种问题。
在本文中，我们将概述离散数学中常用的有向图算法思路。
一、深度优先搜索（DFS）深度优先搜索是一种常见的图搜索算法，用于遍历有向图。
它从图中的一个节点开始，沿着路径一直前进，直到无法继续，然后回溯到前一个节点继续搜索。
深度优先搜索可以用于检测环路、寻找连通分量以及生成拓扑排序等。
该算法的思路可以用以下伪代码表示：```DFS(节点v):标记节点v为已访问对于v的每个邻接节点u:如果u未被访问:递归调用DFS(u)```二、广度优先搜索（BFS）广度优先搜索是另一种用于遍历有向图的常见算法。
与深度优先搜索不同，广度优先搜索从源节点开始，首先遍历源节点的邻接节点，然后依次遍历它们的邻接节点，直到遍历完所有可达节点。
广度优先搜索可以用于寻找最短路径、检测连通性以及解决迷宫问题等。
该算法的思路可以用以下伪代码表示：```BFS(源节点s):创建一个空队列Q标记源节点s为已访问并入队while Q非空:取出队首节点v对于v的每个未被访问的邻接节点u:标记u为已访问并入队```三、拓扑排序拓扑排序是一种特殊的有向图排序算法，用于将有向无环图（DAG）中的所有节点排序为线性序列。
拓扑排序的思想是通过不断删除图中入度为0的节点，并更新相关节点的入度值，直到所有节点都被排序。
拓扑排序可以用于任务调度、依赖关系分析等场景。
该算法的思路可以用以下伪代码表示：TopologicalSort(有向图G):创建一个空队列Q和空列表L初始化所有节点的入度将所有入度为0的节点入队while Q非空:取出队首节点v并加入Lfor v的每个邻接节点u:更新u的入度值if u的入度变为0:将u入队```四、最短路径算法最短路径算法用于找到两个节点之间的最短路径。

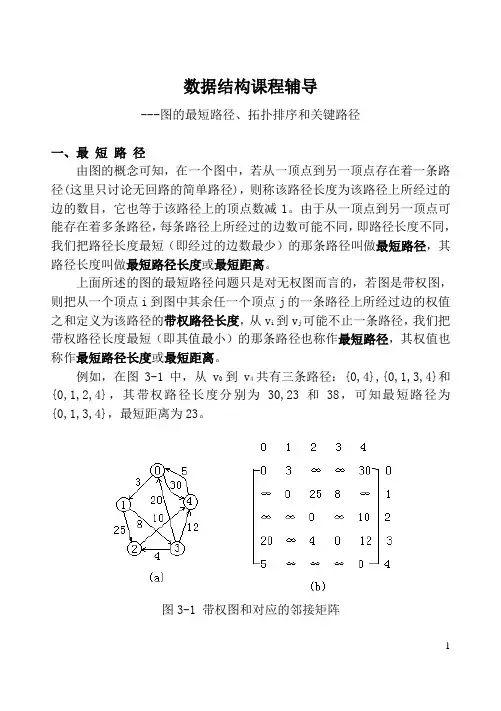

数据结构课程辅导---图的最短路径、拓扑排序和关键路径一、最短路径由图的概念可知，在一个图中，若从一顶点到另一顶点存在着一条路径(这里只讨论无回路的简单路径)，则称该路径长度为该路径上所经过的边的数目，它也等于该路径上的顶点数减1。
由于从一顶点到另一顶点可能存在着多条路径，每条路径上所经过的边数可能不同，即路径长度不同，我们把路径长度最短（即经过的边数最少）的那条路径叫做最短路径，其路径长度叫做最短路径长度或最短距离。
上面所述的图的最短路径问题只是对无权图而言的，若图是带权图，则把从一个顶点i到图中其余任一个顶点j的一条路径上所经过边的权值之和定义为该路径的带权路径长度，从vi到vj可能不止一条路径，我们把带权路径长度最短（即其值最小）的那条路径也称作最短路径，其权值也称作最短路径长度或最短距离。
例如，在图3-1中，从v0到v4共有三条路径：{0,4},{0,1,3,4}和{0,1,2,4}，其带权路径长度分别为30,23和38，可知最短路径为{0,1,3,4}，最短距离为23。
图3-1 带权图和对应的邻接矩阵实际上，这两类最短路径问题可合并为一类，这只要把无权图上的每条边标上数值为1的权就归属于有权图了，所以在以后的讨论中，若不特别指明，均认为是求带权图的最短路径问题。
求图的最短路径问题用途很广。
例如，若用一个图表示城市之间的运输网，图的顶点代表城市，图上的边表示两端点对应城市之间存在着运输线，边上的权表示该运输线上的运输时间或单位重量的运费，考虑到两城市间的海拔高度不同，流水方向不同等因素，将造成来回运输时间或运费的不同，所以这种图通常是一个有向图。
如何能够使从一城市到另一城市的运输时间最短或者运费最省呢？这就是一个求两城市间的最短路径问题。
求图的最短路径问题包括两个方面：一是求图中一顶点到其余各顶点的最短路径，二是求图中每对顶点之间的最短路径。
下面分别进行讨论。
1. 从一顶点到其余各顶点的最短路径对于一个具有n个顶点和e条边的图G，从某一顶点vi(称此为源点)到其余任一顶点vj(称此为终点)的最短路径，可能是它们之间的边(i,j)或<i,j>，也可能是经过k个（1≤k≤n-2，最多经过除源点和终点之外的所有顶点）中间顶点和k+1条边所形成的路径。
关键路径和最短路径：基本思路：1.关键路径法：关键路径法对于一个项目而言，只有项目网络中最长的或耗时最多的活动完成之后，项目才能结束，这条最长的活动路线就叫关键路径。
2.最短路径法：求一个顶点到其余顶点的最短路径主要运用Dijkstra 算法，把图中的顶点分为两个集合S 和T ，集合S 皴法已确定最短路径的顶点，集合T 存放尚未确定最短路径的顶点。
按最短路径长度递增的次序逐个将T 集合中的顶点加入到S 中，直到从源点出发可以到达的所有顶点都在S 中为止。
演算过程：1.关键路径各项活动的最早时间，t(A)=0t(B)=max{2,15+4}=19t(C)=15t(D)=19+10=29t(E)=max{19+19,15+11}=38t(F)=max{29+6,38+5}=43事项的最早时间为43各事项的最迟时间，t(F)=43t(D)=43-6=37t(E)=43-5=38t(B)=min{37-10,38-19}=19t(C)=min{19-4,38-11}=15t(A)=15-15=0.所以关键路径为：A →C →B →E →FA B C DE F 2 1111 465起终2.最短路径首先将A 点分到S集合中，其余各点分到T集合，S（A）=0，其余各点为T=+∞与A相关的边（A,B）,(A,C)T(B)=min{T(B),S(A)+2}=min{+∞，0+2}=2T(C)=min{T(C),S(A)+15}=min{+∞,0+15}=15∴S(C)=15,记录路径(A,C)与C相关的边（C,B）,(C,E)T(B)=min{T(B),S(C)+4}=min{2,15+4}=2T(E)=min{T(E),S(C)+11}=min{+∞,15+11}=26∴S(B)=2,记录路径(A,B)与B相关的边(B,D),(B,E)T(D)=min{T(D),S(B)+10}=min{+∞,2+10}=12T(E)=min{T(E),S(B)+19}=min{26,2+19}=21∴S(D)=12，记录路径(B,D)与D相关的边(D,F)T(F)=min{T(F),S(D)+6}=min{+∞，12+6}=18∴S(E)=21，记录路径(B,E)与E相关的边(E,F)T(F)=min{T(F),S(E)+5}=min{18,21+5}=18∴S(F)=18，记录路径(D,F)从A点到到其余各顶点最短路为：所以A到F的最短路为A→B→D→FB+树和B*树：针对上述文件建立4阶的B+树和B*树索引结构，用图形描述在该文件中先后新增ID为50和45的记录，用图形分别描述新增两条记录后索引结构（B+树和B*树）的变化B+树和B*树的区别：B+叶子结点中存储记录,在B+树中，所有的非叶子结点可以看成是索引，而其中的关键字是作为“分界关键字”，用来界定某一关键字的记录所在的子树。
数据结构课程辅导---图的最短路径、拓扑排序和关键路径一、最短路径由图的概念可知，在一个图中，若从一顶点到另一顶点存在着一条路径(这里只讨论无回路的简单路径)，则称该路径长度为该路径上所经过的边的数目，它也等于该路径上的顶点数减1。
由于从一顶点到另一顶点可能存在着多条路径，每条路径上所经过的边数可能不同，即路径长度不同，我们把路径长度最短（即经过的边数最少）的那条路径叫做最短路径，其路径长度叫做最短路径长度或最短距离。
上面所述的图的最短路径问题只是对无权图而言的，若图是带权图，则把从一个顶点i到图中其余任一个顶点j的一条路径上所经过边的权值之和定义为该路径的带权路径长度，从v i到v j可能不止一条路径，我们把带权路径长度最短（即其值最小）的那条路径也称作最短路径，其权值也称作最短路径长度或最短距离。
例如，在图3-1中，从v0到v4共有三条路径：{0,4},{0,1,3,4}和{0,1,2,4}，其带权路径长度分别为30,23和38，可知最短路径为{0,1,3,4}，最短距离为23。
图3-1 带权图和对应的邻接矩阵实际上，这两类最短路径问题可合并为一类，这只要把无权图上的每条边标上数值为1的权就归属于有权图了，所以在以后的讨论中，若不特别指明，均认为是求带权图的最短路径问题。
求图的最短路径问题用途很广。
例如，若用一个图表示城市之间的运输网，图的顶点代表城市，图上的边表示两端点对应城市之间存在着运输线，边上的权表示该运输线上的运输时间或单位重量的运费，考虑到两城市间的海拔高度不同，流水方向不同等因素，将造成来回运输时间或运费的不同，所以这种图通常是一个有向图。
如何能够使从一城市到另一城市的运输时间最短或者运费最省呢？这就是一个求两城市间的最短路径问题。
求图的最短路径问题包括两个方面：一是求图中一顶点到其余各顶点的最短路径，二是求图中每对顶点之间的最短路径。
下面分别进行讨论。
1. 从一顶点到其余各顶点的最短路径对于一个具有n个顶点和e条边的图G，从某一顶点v i(称此为源点)到其余任一顶点v j(称此为终点)的最短路径，可能是它们之间的边(i,j)或<i,j>，也可能是经过k个（1≤k≤n-2，最多经过除源点和终点之外的所有顶点）中间顶点和k+1条边所形成的路径。
数据结构第19讲关键路径与最短路径关键路径与最短路径是数据结构中非常重要的概念和算法。
它们在许多领域中都有广泛的应用，包括项目管理、网络通信、物流运输等等。
本文将介绍关键路径和最短路径的概念、算法以及它们的应用。
一、关键路径关键路径是指在一个项目中，所有活动中最长的路径，也即完成整个项目所需的最长时间。
关键路径的长度决定了项目的最短完成时间，因此对于项目管理非常重要。
关键路径的计算通常使用网络图来表示项目的各个活动以及它们的前后关系。
在网络图中，每个活动用一个节点表示，活动之间的关系用边来表示。
活动之间的关系可以分为两种：顺序关系和并行关系。
1.顺序关系：活动A必须在活动B之前完成，这种关系用有向边表示。
2.并行关系：活动A和活动B可以同时进行，这种关系用无向边表示。
关键路径算法通过在网络图上进行正向遍历和逆向遍历来计算关键路径。
具体步骤如下：1.正向遍历：从起始节点出发，计算每个节点的最早开始时间。
最早开始时间是指在没有任何延迟的情况下，从起始节点到达该节点所需的最短时间。
2.逆向遍历：从终点节点出发，计算每个节点的最晚开始时间。
最晚开始时间是指在不延误整个项目完成时间的情况下，从终点节点回到该节点所需的最短时间。
3.计算关键路径：根据每个节点的最早开始时间和最晚开始时间，找出那些最早开始时间和最晚开始时间相等的节点，这些节点就是关键路径上的节点。
关键路径的计算可以有效地帮助项目管理者确定项目的最短完成时间，并将各个活动按照优先级进行排序和调度，从而提高项目的管理效率。
二、最短路径最短路径是指在一个加权图中，从起点到终点所经过的边的权值之和最小的路径。
最短路径算法有很多种，下面介绍两种常用的最短路径算法：迪杰斯特拉算法和弗洛伊德算法。
1.迪杰斯特拉算法：迪杰斯特拉算法是一种贪心算法，用于解决单源最短路径问题。
具体步骤如下：-创建两个集合S和V-S，分别用于存放已确定最短路径的节点和待确定最短路径的节点。
离散数学中的图论基础知识讲解图论是离散数学中的一个重要分支，研究的是图的性质和图中的关系。
图论在计算机科学、网络科学、运筹学等领域有着广泛的应用。
本文将从图的基本概念、图的表示方法、图的遍历算法以及一些常见的图论问题等方面进行讲解。
一、图的基本概念图是由顶点和边组成的一种数学结构。
顶点表示图中的元素，边表示元素之间的关系。
图可以分为有向图和无向图两种类型。
1. 无向图：无向图中的边没有方向，表示的是两个顶点之间的无序关系。
如果两个顶点之间存在一条边，那么它们之间是相邻的。
无向图可以用一个集合V表示顶点的集合，用一个集合E表示边的集合。
2. 有向图：有向图中的边有方向，表示的是两个顶点之间的有序关系。
如果从顶点A到顶点B存在一条有向边，那么A指向B。
有向图可以用一个集合V表示顶点的集合，用一个集合E表示有向边的集合。
二、图的表示方法图可以用多种方式进行表示，常见的有邻接矩阵和邻接表两种方法。
1. 邻接矩阵：邻接矩阵是一个二维数组，其中的元素表示两个顶点之间是否存在边。
如果顶点i和顶点j之间存在边，那么矩阵的第i行第j列的元素为1；否则为0。
邻接矩阵适用于表示稠密图，但对于稀疏图来说，会造成空间浪费。
2. 邻接表：邻接表是一种链表的数据结构，用来表示图中的顶点和边。
每个顶点对应一个链表，链表中存储与该顶点相邻的顶点。
邻接表适用于表示稀疏图，节省了存储空间。
三、图的遍历算法图的遍历是指按照某一规则访问图中的所有顶点。
常见的图的遍历算法有深度优先搜索（DFS）和广度优先搜索（BFS）。
1. 深度优先搜索：深度优先搜索是一种递归的搜索算法。
从某个顶点出发，首先访问该顶点，然后递归地访问与它相邻的未访问过的顶点，直到所有的顶点都被访问过。
2. 广度优先搜索：广度优先搜索是一种迭代的搜索算法。
从某个顶点出发，首先访问该顶点，然后依次访问与它相邻的所有未访问过的顶点，再依次访问与这些顶点相邻的未访问过的顶点，直到所有的顶点都被访问过。
数据结构课程辅导---图的最短路径、拓扑排序和关键路径一、最短路径由图的概念可知，在一个图中，若从一顶点到另一顶点存在着一条路径(这里只讨论无回路的简单路径)，则称该路径长度为该路径上所经过的边的数目，它也等于该路径上的顶点数减1。
由于从一顶点到另一顶点可能存在着多条路径，每条路径上所经过的边数可能不同，即路径长度不同，我们把路径长度最短（即经过的边数最少）的那条路径叫做最短路径，其路径长度叫做最短路径长度或最短距离。
上面所述的图的最短路径问题只是对无权图而言的，若图是带权图，则把从一个顶点i到图中其余任一个顶点j的一条路径上所经过边的权值之和定义为该路径的带权路径长度，从v i到v j可能不止一条路径，我们把带权路径长度最短（即其值最小）的那条路径也称作最短路径，其权值也称作最短路径长度或最短距离。
例如，在图3-1中，从v0到v4共有三条路径：{0,4},{0,1,3,4}和{0,1,2,4}，其带权路径长度分别为30,23和38，可知最短路径为{0,1,3,4}，最短距离为23。
图3-1 带权图和对应的邻接矩阵实际上，这两类最短路径问题可合并为一类，这只要把无权图上的每条边标上数值为1的权就归属于有权图了，所以在以后的讨论中，若不特别指明，均认为是求带权图的最短路径问题。
求图的最短路径问题用途很广。
例如，若用一个图表示城市之间的运输网，图的顶点代表城市，图上的边表示两端点对应城市之间存在着运输线，边上的权表示该运输线上的运输时间或单位重量的运费，考虑到两城市间的海拔高度不同，流水方向不同等因素，将造成来回运输时间或运费的不同，所以这种图通常是一个有向图。
如何能够使从一城市到另一城市的运输时间最短或者运费最省呢？这就是一个求两城市间的最短路径问题。
求图的最短路径问题包括两个方面：一是求图中一顶点到其余各顶点的最短路径，二是求图中每对顶点之间的最短路径。
下面分别进行讨论。
1. 从一顶点到其余各顶点的最短路径对于一个具有n个顶点和e条边的图G，从某一顶点v i(称此为源点)到其余任一顶点v j(称此为终点)的最短路径，可能是它们之间的边(i,j)或<i,j>，也可能是经过k个（1≤k≤n-2，最多经过除源点和终点之外的所有顶点）中间顶点和k+1条边所形成的路径。
详解图的应用（最小生成树、拓扑排序、关键路径、最短路径）1.最小生成树：无向连通图的所有生成树中有一棵边的权值总和最小的生成树1.1 问题背景：假设要在n个城市之间建立通信联络网，则连通n个城市只需要n—1条线路。
这时，自然会考虑这样一个问题，如何在最节省经费的前提下建立这个通信网。
在每两个城市之间都可以设置一条线路，相应地都要付出一定的经济代价。
n个城市之间，最多可能设置n(n-1)/2条线路，那么，如何在这些可能的线路中选择n-1条，以使总的耗费最少呢?1.2 分析问题（建立模型）：可以用连通网来表示n个城市以及n个城市间可能设置的通信线路，其中网的顶点表示城市，边表示两城市之间的线路，赋于边的权值表示相应的代价。
对于n个顶点的连通网可以建立许多不同的生成树，每一棵生成树都可以是一个通信网。
即无向连通图的生成树不是唯一的。
连通图的一次遍历所经过的边的集合及图中所有顶点的集合就构成了该图的一棵生成树，对连通图的不同遍历，就可能得到不同的生成树。
图G5无向连通图的生成树为(a)、(b)和(c)图所示：G5G5的三棵生成树：可以证明，对于有n 个顶点的无向连通图，无论其生成树的形态如何，所有生成树中都有且仅有n－1 条边。
1.3最小生成树的定义：如果无向连通图是一个网，那么，它的所有生成树中必有一棵边的权值总和最小的生成树，我们称这棵生成树为最小生成树，简称为最小生成树。
最小生成树的性质：假设N=(V,{ E}) 是个连通网，U是顶点集合V的一个非空子集，若（u,v）是个一条具有最小权值(代价)的边，其中，则必存在一棵包含边（u,v）的最小生成树。
1.4 解决方案：两种常用的构造最小生成树的算法：普里姆（Prim）和克鲁斯卡尔（Kruskal）。
他们都利用了最小生成树的性质1.普里姆（Prim）算法：有线到点，适合边稠密。
时间复杂度O(N^2)假设G＝（V，E）为连通图，其中V 为网图中所有顶点的集合，E 为网图中所有带权边的集合。
