西安科技大学2010级工程光学期末考试试题

物理学：工程光学考试答案（题库版）1、名词解释复消色差物镜正确答案：三条谱线之间的轴向色差经过校正的物镜。

2、问答题棱镜和光栅产生的光谱特征有何不同？正确答案：它们光谱主要区别是：（1）光栅光谱是一个均匀排列光谱，（江南博哥）棱镜光谱是一个非均匀排列的光谱。

（2）光栅光谱中个谱线排列是由紫到红（光）棱镜光谱中各谱线排列三由红到紫（光）（3）光栅光谱有级，级与级之间有重叠现象棱镜光谱没有这种现象。

光栅适用的波长范围较棱镜宽。

3、名词解释虚像点正确答案：发撒的出射同心光束的会聚点。

4、单选原子吸收线的劳伦茨变宽是基于（）。

A.原子的热运动B.原子与其它种类气体粒子的碰撞C.原子与同类气体粒子的碰撞D.外部电场对原子的影响正确答案：B5、名词解释视场正确答案：物空间中，在某一距离光学系统所能接受的最大物体尺寸，此量值以角度为单位。

6、问答题同一物体经针孔或平面镜所成的像有何不同？正确答案：由反射定律可知，平面镜的物和像是关于镜面对称的。

坐标由右旋坐标系变为像的左旋坐标系，因此像和物左右互易上下并不颠倒。

即物体经平面镜生成等大、正立的虚像。

物体经针孔成像时，物点和像点之间相对与针孔对称。

右旋坐标系惊针孔所成的像仍为右旋坐标系，因此像和物上下左右都是互易的，而且像的大小与针孔到接受屏的距离有关，即物体经针孔生成倒立的实像。

7、填空题发射光谱定性分析，常以（）光源激发。

正确答案：直流电弧8、填空题在进行光谱定性全分析时，狭缝宽度宜（），目的是保证有一定的（），而进行定量分析时，狭缝宽度宜（），目的是保证有一定的（）。

正确答案：窄；分辨率；宽；照度9、名词解释临界角角正确答案：光密介质到光疏介质出现全反射现象，产生全反射现象时的最小入射角称为临界角。

10、名词解释波像差正确答案：当实际波面与理想波面在出瞳处相切时，两波面间的光程差就是波像差.11、问答题PLC与FBT光分路器相比有哪些优点？正确答案：与传统的采用光纤熔融拉锥工艺制作的器件相比，PLC光分路器具有工作波长宽，通道损耗均匀性体积小，工作温度范围宽，可靠性高等特点，目前是PON接入网中连接OLT和O NU并实现光信号功率分配的首选.12、填空题等离子体光源（ICP）具体有（），（）等优点。

1.一根折射率为1.50的玻璃棒,在其两端磨园并抛光成半径为5cm的球面,当一物放置于棒轴上离一端20cm处时,最后的像成在离另一端40cm处,此棒的长度为多少?（5分) 2.一束平行细光束入射到一半径为r=30mm、折射率n=1.5的玻璃球上,若在凹面镀上反射膜,求其会聚点的位置?（5分）3.一个半径为的600mm的薄壁玻璃球盛满水,若将一条鱼放置玻璃球中,当鱼游到据球面200mm位置时,求正面观察时,人眼看到的鱼像的位置及像的放大率。

玻璃壁的影响可忽略不计,水的折射率n=1.33。

（5分）4.设一系统位于空气中，垂轴放大率为-10倍，由物面到像面的距离（共轭距离）为7200mm，物镜两焦点间距离为1140mm，求物镜焦距，并绘出基点位置图。

（5分）5.已知一个透镜把物体放大-3倍投影早屏幕上，当透镜向物体移近18mm时，物体将被放大-4倍，试求透镜的焦距，并用图解法校核之。

（5分）6.希望得到一个对无限远成像的长焦距物镜，焦距f'=1200mm，由物镜顶点到像面的距离（筒长）L=700mm,由系统最后一面到像平面的工作距离（工作距）l k’=400mm,按最简单结构的薄透镜系统考虑，求系统结构，并画出光路图。

（5分）7.有三个薄透镜，其焦距分别为f1’=100mm,f2’=50mm,f3’=-50mm,d1=10mm,d2=10mm,求组合系统的基点位置。

（5分）8.有三块薄透镜焦距,分别为f1'=100mm,f2=50mm,f3'=-50mm,其d1=10mm,d2=10mm,求组合系统的基点位置。

（5分）9.一薄透镜焦距f1’=100mm,和另一焦距为50mm的薄透镜组合，其组合焦距仍为100mm，问两薄透镜的相对位置，并求基点位置，并画图验证。

（5分）10.两块薄凸透镜组成一光学系统。

其中f'1=100mm，f'2=-250mm，d=400mm，（1）求透镜组的等效焦距f'。

工程光学--期末考试试题
1. 什么是光线追迹方法，其用途是什么？
2. 简述折射定律及其公式表示。

3. 分析物体在离开主轴越远的位置处放置，会带来什么影响？
4. 定义什么是球差，指出如何消除措施。

5. 确定什么是透镜的光圈，以及对成像的影响。

6. 简述衍射现象及其在光学设计中的应用。

7. 概述什么是色差，描述其发生的原因和常见的校正方法。

8. 确定什么是非球面透镜，列举其在光学设计和工业应用中的使用。

9. 定义什么是反射率，如何计算它。

10. 简述光学系统的光子学特性，并描述其如何影响光线传输。

简答题、填空题：1、光线的含义是什么？波面的含义是什么？二者的关系是什么？光线：发光点发出光抽象为许许多多携带能量并带有方向的几何线。

波面：发光点发出的光波向四周传播时，某一时刻起振动位相相同的点所构成的等相位面。

二者关系：波面法线即为光线。

2、什么是实像？什么是虚像？如何获得虚像？实像：实际光线相交所会聚成的点的所组成的像。

虚像：光线的延长线相交所形成的点所组成的像。

如何获得虚像：光线延长线所形成的同心光束。

3、理想光学系统几对基点？分别是什么？2对。

像方焦点（F’），像方主点（H’），物方焦点（F），物方主点（H）。

4、什么是孔径光阑？什么是入瞳？什么是出瞳？孔径光阑与入瞳、出瞳之间有什么系？孔径光阑：限制进入光学系统的成像光束口径的光阑称为孔径光阑。

入瞳：孔径光阑在透镜后，经前面光学系统所成的像，称为入瞳。

出瞳：孔径光阑在透镜前，经后面光学系统所成的像，称为出瞳。

关系：入瞳、出瞳和孔径光阑对整个系统是共轭的，经过入瞳的光线必经过孔径光阑、也经过出瞳。

5、光学系统的景深是什么含义？能够在像面上获得清晰像的物空间深度，就是系统的景深。

6、发生干涉的条件是什么？发生干涉的最佳光源是什么类型的光源？两列光波的频率相同，相位差恒定，振动方向一致的相干光源。

7、近场衍射和远场衍射的区别是什么？近场衍射：光源和衍射场或二者之一到衍射屏的距离比较小时的衍射。

远场衍射：光源和衍射场都在衍射屏无限远处的衍射。

8、什么是光学系统的分辨率？人眼的极限分辨率是多少？极限分辨角为60``(=1`)9、完善像和理想光学系统的含义分别是什么？完善像：每一个物点对应唯一的一个像点。

或者，物点发出的同心光束经过光学系统后仍为同心光束。

或者，入射波面为球面波时，出射波面也为球面波。

理想光学系统：任何一个物点发出的光线在系统的作用下所有的出射光线仍然相交于一点的系统。

10、近轴光线的条件是什么？近轴光线所成像是什么像？条件：当孔径角U很小时，I、I’和U’很小。

青海师范大学物理系一学年度第_学期物理教育专业_年级_班《光学》考试试卷A姓名：_______________ 学号： ____________________一、填空（每空2分，共计40分）启用时间：200年月日Array 1 一介质的折射率为n, —束单色光在该介质中传播的距离为r,则其光程为____________ 。

2波长为500zim的绿光投射到间距d = 0.022cm的双缝上，则在距双缝180cm处的光屏上，两亮条纹顶点间的距离为 __________________ 。

3在杨氏双缝干涉实验中，用一块折射率为1.5的玻璃片盖住其中的一条缝，发现第五级明纹恰好位于屮央零级明纹处，若入射波的波长为6xl0_7m ,则玻璃片的厚度为。

4迈克耳逊干涉仪的反射镜移动0.25mm时，看到条纹移过的数0为909个，设光是垂直入射的，则所用光源的波氐为__________________ 。

5波长为700nm的红光以入射角沒= 30°入射到厚度为426mn的肥皂膜上，反射干涉条纹为二级明纹，则肥皂的折射率为 ______________________ 。

6用单色光观察牛顿环，测得某一亮环的直径为3mm,在其外边第五个亮环的直径为4.6mm,如果所用平凸透镜的曲率半径为1.03m ,则此单色光的波长为_______________________ 。

7波长为45（km的平面单色光照射到一个小圆孔上，若极点到观察点的距离为lm，则第一半波带的半径为_______________ 。

8用每毫米闪有400刻痕的平而投射光栅观察波长为589zim的納光谱，当光垂直入射时，最多能观察到_________ 级光谱。

9水面下h深处有一点光源，如果水的折射率为/?，则水面光斑的半径为_______________ 。

10 —个高的物体放在球面镜前10cm处，所成的像为lcm高的虚像，则该球面镜曲率半径为______________ c11平行放貫的两个偏振片，偏振化方叫的夹角为60°，如果偏振片都相对于平行于偏振化方向的振动吸收为10%，则透射光与入射光（自然光）的强度之比为 _________________ 。

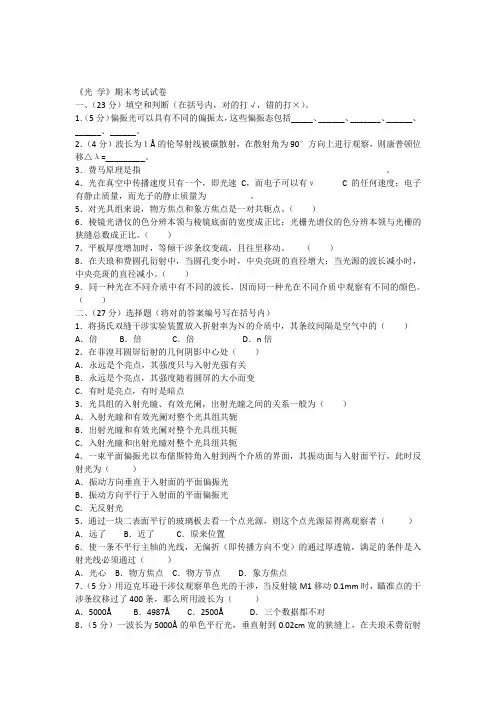

《光学》期末考试试卷一、（23分）填空和判断（在括号内，对的打√，错的打×）。

1．（5分）偏振光可以具有不同的偏振太，这些偏振态包括_____、______、_______、______、______、______。

2．（4分）波长为１Å的伦琴射线被碳散射，在散射角为90°方向上进行观察，则康普顿位移△λ=_________。

3．费马原理是指。

4．光在真空中传播速度只有一个，即光速C，而电子可以有ｖC的任何速度；电子有静止质量，而光子的静止质量为。

5．对光具组来说，物方焦点和象方焦点是一对共轭点。

（）6．棱镜光谱仪的色分辨本领与棱镜底面的宽度成正比；光栅光谱仪的色分辨本领与光栅的狭缝总数成正比。

（）7．平板厚度增加时，等倾干涉条纹变疏，且往里移动。

（）8．在夫琅和费圆孔衍射中，当圆孔变小时，中央亮斑的直径增大；当光源的波长减小时，中央亮斑的直径减小。

（）9．同一种光在不同介质中有不同的波长，因而同一种光在不同介质中观察有不同的颜色。

（）二、（27分）选择题（将对的答案编号写在括号内）1．将扬氏双缝干涉实验装置放入折射率为Ｎ的介质中，其条纹间隔是空气中的（）A．倍B．倍C．倍D．n倍2．在菲湟耳圆屏衍射的几何阴影中心处（）A．永远是个亮点，其强度只与入射光强有关B．永远是个亮点，其强度随着圆屏的大小而变C．有时是亮点，有时是暗点3．光具组的入射光瞳、有效光阑，出射光瞳之间的关系一般为（）A．入射光瞳和有效光阑对整个光具组共轭B．出射光瞳和有效光阑对整个光具组共轭C．入射光瞳和出射光瞳对整个光具组共轭4．一束平面偏振光以布儒斯特角入射到两个介质的界面，其振动面与入射面平行，此时反射光为（）A．振动方向垂直于入射面的平面偏振光B．振动方向平行于入射面的平面偏振光C．无反射光5．通过一块二表面平行的玻璃板去看一个点光源，则这个点光源显得离观察者（）A．远了B．近了C．原来位置6．使一条不平行主轴的光线，无偏折（即传播方向不变）的通过厚透镜，满足的条件是入射光线必须通过（）A．光心B．物方焦点C．物方节点D．象方焦点7．（5分）用迈克耳逊干涉仪观察单色光的干涉，当反射镜M1移动0.1mm时，瞄准点的干涉条纹移过了400条，那么所用波长为（）A．5000Å B．4987Å C．2500Å D．三个数据都不对8．（5分）一波长为5000Å的单色平行光，垂直射到0.02cm宽的狭缝上，在夫琅禾费衍射花样中心两旁第二条暗纹之间的距离为3mm，则所用透镜的焦距为（）A．60mm B．60cm C．30mm D．30cm9．（5分）用单色光观察牛顿环，测得某一亮环直径为3mm，在它外边第5个亮环直径为4.6mm，用平凸透镜的凸面曲率半径为1.0m，则此单色光的波长为（）A．5903 Å B．6080 Å C．7600 Å D．三个数据都不对注：以上不标明分数的题均为2分。

⼯程光学期末考试题库试题含答案详解⼀、填空题1．在单缝衍射中，设缝宽为a，光源波长为λ，透镜焦距为f ′，则其衍射暗条纹间距e暗= ___ ，条纹间距同时可称为。

2．当保持⼊射光线的⽅向不变，⽽使平⾯镜转15°⾓，则反射光线将转动⾓。

3．光线通过平⾏平板折射后出射光线⽅向___ ___ ,但会产⽣轴向位移量，当平⾯板厚度为d，折射率为n，则在近轴⼊射时，轴向位移量为_______ 。

4．在光的衍射装置中，⼀般有光源、衍射屏、观察屏，则衍射按照它们距离不同可分为两类，⼀类为 ____ ，另⼀类为 _____ 。

5．光轴是晶体中存在的特殊⽅向,当光在晶体中沿此⽅向传播时不产⽣________ 。

neo的单轴晶体称为 __________ 。

6．1/4波⽚的附加相位差为 _______ ,线偏振光通过1/4波⽚后，出射光将变为 __________ 。

7．单个折射球⾯横向放⼤率β=，当-1<β<0时，成像性质为。

8．两列波相⼲的条件 ____ ___________ 、_____________ _9.假设光波的偏振度为p，则p=0时表⽰ ____ ____ ，p=1时表⽰_____ ___ __ ,0时表⽰ _____ _____ 。

10.菲涅尔圆孔衍射图样的中⼼点可能是___ ____的，也可能是_ 的，⽽夫琅和费衍射图样的中⼼点是___________ 的。

11.光波的振动⽅向与传播⽅向互相 ____ __ ,所以光波是 ___ ____ 。

12.当⾃然光以布儒斯特⾓⼊射⾄两各向同性介质界⾯上，其反射光为_______ _ 偏振光，折射光为____ __ 偏振光。

13.光线通过双平⾯镜后，其⼊射光线与出射光线的夹⾓为50°，则双平⾯镜的夹⾓为 _______ 。

14.在迈克尔逊⼲涉仪中，⽤单⾊光源直接照明，若反射镜M1、M2严格垂直，则此时发⽣（等倾或等厚）⼲涉，可观察到__________ ___ __（描述条纹特点）,若M1与M2’间的厚度每减少 _______ 的距离,在条纹中⼼就⼀个条纹15.限制进⼊光学系统的成像光束⼝径的光阑称为，限制物体成像范围的光阑称为，能够在像平⾯上获得⾜够清晰像的空间深度称为。

陕西科技大学期末考试复习题——第六期陕西科技大学编机电过控系审第一篇过程设备制造与检测10级试题陕西科技大学试题纸（A)课程过程装备制造与检测班级过控10级班学号姓名题号一二三四五六七八九十总分得分阅卷人一，填空题，每空1分，共20分1，超声波检测的必要设备有。

增感屏的种类有，象质剂的种类有，常选用。

2，焊接接头的基本形式有、、、。

3，按渗透剂的种类不同，渗透检测的方法有和两种。

其中法的检测灵敏度高。

4，筒体的拼接焊缝，每节筒体纵向焊缝中心线间的弧长不应小于，相邻筒体纵向焊缝，中心间的弧长不得小于，封头由瓣片和顶圆板拼制成时，焊缝方向只允许是。

5，在焊接热循环中对焊接接头组织、性能的影响，主要取决于、、和。

6，常用的卷板机有三种。

封头冷热冲压成型的选择依据主要考虑两个因素。

二，判断，每题2分，共10分1，压力容器分为多层和单层，且以多层运用较多。

（）2，焊后热处理是将焊接装备的整体或局部均匀加热至金属材料相变点以上的温度范围内, 保持一定时间,然后均匀冷却的过程. （）3，金属的临界变形率是指金属材料冷弯后产生粗大再结晶晶粒的变形率，通常情况下，金属的实际变形率应该小于临界变形率。

（）4，射线检测利用X射线检测时，按照照射质量可以分为A 、B 、C 三个等级，锅炉与部件的焊接质量检测等级应该选用B 级。

（）5，磁粉检测磁化电流有交流和直流两种，选用时选用交流磁化的原因是容易退磁。

（）三，简答题，每题5分，共40分1，简述钨极氩弧焊的特点？2，钢材净化处理的操作内容及其作用？3，简述弯管时产生的缺陷和控制方法？4，射线检测的准备工作？5，简述压力容器的发展特点？6，为什么压力容器制造中，容器主要受压零部件、承压壳体的主焊缝（如壳体的纵缝和环焊缝等）采用全熔透的对接接头？7，以低碳钢为例简要说明焊接接头在组织、性能上较薄弱的区域是热影响区中的过热去？8，简述等离子弧切割的特点及其在化工设备制造中的应用？四，综合，30分1,0Cr18Ni9Ti属于何种钢种？分析该种钢的焊接性能？该类钢种在焊接过程中产生的主要问题及其控制措施？利用手工电弧焊焊接时，简述其焊接工艺措施及选择焊条？12分2，封头的冲压成形中，为什么采用压边圈可以防止折皱的产生？简述球形封头，椭圆形封头和平顶封头采用压边圈的条件？简要分析半球形封头在冲压成型后的壁厚变化情况？12分3，无折边锥形封头的展开计算，已知Dm=2000mm，dm=1200mm,β=60°。

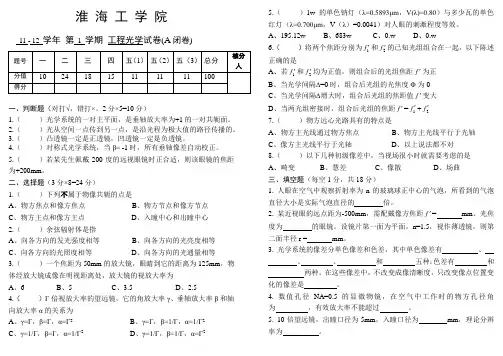

淮海工学院11 - 12 学年第1 学期工程光学试卷(A闭卷)一、判断题（对打√，错打×。

2分×5=10分）1.（）光学系统的一对主平面，是垂轴放大率为+1的一对共轭面。

2.（）光从空间一点传到另一点，是沿光程为极大值的路径传播的。

3.（）凸透镜一定是正透镜，凹透镜一定是负透镜。

4.（）对称式光学系统，当β= -1时，所有垂轴像差自动校正。

5.（）若某先生佩戴200度的远视眼镜时正合适，则该眼镜的焦距为+200mm。

二、选择题（3分×8=24分）1.（）下列不属于物像共轭的点是A、物方焦点和像方焦点B、物方节点和像方节点C、物方主点和像方主点D、入瞳中心和出瞳中心2.（）余弦辐射体是指A、向各方向的发光强度相等B、向各方向的光亮度相等C、向各方向的光照度相等D、向各方向的光通量相等3.（）一个焦距为50mm的放大镜，眼睛到它的距离为125mm，物体经放大镜成像在明视距离处，放大镜的视放大率为A、6B、5C、3.5D、2.54.（）Г倍视放大率的望远镜，它的角放大率γ、垂轴放大率β和轴向放大率α的关系为A、γ=Г，β=Г，α=Г2B、γ=Г，β=1/Г，α=1/Г2C、γ=1/Г，β=Г，α=1/Г2D、γ=1/Г，β=1/Г，α=Г25.（）1w的单色钠灯（λ=0.5893μm，V(λ)=0.80）与多少瓦的单色红灯（λ=0.700μm，V（λ）=0.0041）对人眼的刺激程度等效。

A、195.12wB、683wC、0.wD、0.w6.（）将两个焦距分别为1f'和2f'的已知光组组合在一起，以下陈述正确的是A、若1f'和2f'均为正值，则组合后的光组焦距f'为正B、当光学间隔∆=0时，组合后光组的光焦度Φ为0C、当光学间隔∆增大时，组合后光组的焦距值f'变大D、当两光组密接时，组合后光组的焦距f'=1f'+2f'7.（）物方远心光路具有的特点是A、物方主光线通过物方焦点B、物方主光线平行于光轴C、像方主光线平行于光轴D、以上说法都不对8.（）以下几种初级像差中，当视场很小时就需要考虑的是A、畸变B、慧差C、像散D、场曲三、填空题（每空1分，共18分）1. 人眼在空气中观察折射率为n的玻璃球正中心的气泡，所看到的气泡直径大小是实际气泡直径的倍。

工程光学（上）期末考试试卷一．问答题：（共12分，每题3分)1．摄影物镜的三个重要参数是什么？它们分别决定系统的什么性质? 2．为了保证测量精度，测量仪器一般采用什么光路？为什么? 3．显微物镜、望远物镜、照相物镜各应校正什么像差？为什么？ 4．评价像质的方法主要有哪几种？各有什么优缺点？二．图解法求像或判断成像方向：（共18分，每题3分）1．求像A 'B ' 2．求像A ’B ’3．求物AB 经理想光学系统后所成的像，并注明系统像方的基点位置和焦距 4．判断光学系统的成像方向5．求入瞳及对无穷远成像时50%渐晕的视场 6．判断棱镜的成像方向题2-3图题2-2图三．填空：（共10分，每题2分)1．照明系统与成像系统之间的衔接关系为：①________________________________________________ ②________________________________________________2．转像系统分____________________和___________________两大类， 其作用是：_________________________________________ 3．一学生带500度近视镜，则该近视镜的焦距为_________________, 该学生裸眼所能看清的最远距离为_________________。

4．光通过光学系统时能量的损失主要有：________________________, ________________________和_______________________。

5．激光束聚焦要求用焦距较________的透镜,准直要用焦距较________的透镜。

四．计算题：（共60分）题2-4图题2-5图题2-6图1．一透镜焦距，如在其前边放置一个的开普勒望远镜，求组合后系统的像方基点位置和焦距,并画出光路图。

、填空题（每小题3分，共18分）1. 光的干涉分波面干涉、分振幅干涉和分振动面干涉三类.在儿何光学系统屮，唯一能完善成像的足7SO （39的，伽利略望远镜看到远物的象3.开普勒望远镜看到远物的象是是IE（立）的。

、hE = hV，P = j o4.光的本性是波粒二象性，M:数学表込式为 ______5.光的吸收、散射和色散三种现象都是由光和物质的相互作用引起的，实质上是由光和原子中的电子相互作用。

引起的。

6.激光闕勝点有单色性佳、亮度高、相干性强、方向性好。

二、选择题（每小题3分，共12分）7.将扬氏双缝干涉实验装置放入折射率为77的介质中，其条纹间隔是空气中的（A ）A. 1//7倍B. 77 2倍C. /7倍D.以上结果都不对8.在菲湟耳圆屏衍射的几何阴影中心处）A.永远是个亮点B.永远是个暗点C. 有吋是亮点，有吋是陪点D.以上说法都不对山折射率为1.65的玻璃制成的薄凸透镜，前盾两球面的曲率半径均三、前答题（每小题5分，共10分）li.如何区分阀偏振光和ti 然光？把一个X/4片和一个偏振片前后放置在光路 中，迎着光的传播方向旋转偏振片，在旋转一周的 过程中，若光强无变化则是自然光；若光强有变化 且出现两次消光，则该束光便是圆偏振光12.什么是“全息照相’’ ？其主要特点有哪些？既能记录光波振幅的信息，又能记录光波相位信息的摄影 称为全息照相。

其主要特点有：①它是一个十分逼真的立体 像。

它和观察到的实物完全一样，具有相同的视觉效应。

②可 以把全息照片分成若干小块，每一块都可以完整地再现原来 的物像（孙悟空似的分身术）。

③同一张底片上，经过多次 曝光后，可以重叠许多像，而且每一个像又能不受其他像的 干扰而单独地显示出来，即一张底板能同时记录许多景物。

④全息照片易于复C. 25D. 3110. 清晨円出时看到太阳呈红色，这是山于A. 光的反射B. 光的折射C. 光的散射D.光的色散评卷人得分9.A. 20B. 21制等。

测控专业--工程光学--期末考试试题一、项选择题（每小题2分，共20分）1一平行细光束经一个球面镜后汇聚于镜前50mm处，则该球面镜的曲率半径等于A．－100mm B．－50mm C．50mm D．100mm2．一个照相物镜能分辨的最靠近的两直线在感光底片上的距离为2μm，则该照相物镜的分辨率为：A． 2μm； B． 0.5线/μm； C． 50线/mm； D． 500线/mm；3．一个发光强度为I的点光源悬挂于桌面上方2米处，则桌面上的最大光照度为A．I/4 B．I/2 C．2I D． 4I4．对显微镜系统正确的描述是A. 显微镜系统的出射光瞳在目镜之前；B. 对显微镜的单色像差一般用C光(656.3nm)来校正；C、显微镜的数值孔径与其物镜和目镜均有关； D. 显微镜的数值孔径越大，景深越小;5．焦距为100mm的凸薄透镜，其光焦度Φ为：A．0.01mm-1； B．0.01mm； C．0.02mm-1； D．0.02mm；6．以下关于光学系统成像的像差，正确的描述是A. 轴上物点成像可能存在的像差有球差和正弦差;B. 目视光学系统一般对F光（486.1nm）和C光(656.3nm)消色差C. 畸变不仅使像的形状失真，而且影响成像的清晰D. 对单正透镜通过改变其设计参数可以完全校正球差7．焦距为200mm的透镜对一无穷远处物体成实像，则像距等于：A．∞； B．-∞； C．200mm； D．–200mm；8．一个高10mm的实物通过某光学系统成倒立实像，像高20mm，则成像的垂轴放大率β为A．β=－2× B．β=－1/2× C．β=1/2× D．β=2×9．一个平面光波可以表示为，则该平面波所在传播介质的折射率是：A． 0.65； B． 1.5； C． 1.54； D． 1.65；10．强度为I的自然光通过起偏器后，出射光是A. 强度为I的线偏振光; B．.强度为I/2的线偏振光; C．强度为I的自然光; D．强度为I/2的自然光;二.填空题（每小题2分，共10分）1．一束强度为I、振动方向沿铅垂方向的线偏振光通过一个检偏器后，透过光的强度为I/2，则检偏器透光轴与铅垂方向的夹角为（度）。

建设单位：施工单位：编制单位：技术负责人： 审批人：编制人： 审核人：编制日期： 审批日期：目录1 工程概况工程光学（上）期末考试试卷一．问答题：（共12分，每题3分）1．摄影物镜的三个重要参数是什么？它们分别决定系统的什么性质？ 2．为了保证测量精度，测量仪器一般采用什么光路？为什么？ 3．显微物镜、望远物镜、照相物镜各应校正什么像差？为什么？ 4．评价像质的方法主要有哪几种？各有什么优缺点？二．图解法求像或判断成像方向：（共18分，每题3分）1．求像A 'B ' 2．求像A 'B '3．求物AB 经理想光学系统后所成的像，并注明系统像方的基点位置和焦距 4．判断光学系统的成像方向5．求入瞳及对无穷远成像时50%渐晕的视场 6．判断棱镜的成像方向题2-3图题2-2图建设单位：施工单位：编制单位：技术负责人： 审批人：编制人： 审核人：编制日期： 审批日期：目录1 工程概况三．填空：（共10分，每题2分）1．照明系统与成像系统之间的衔接关系为：①________________________________________________ ②________________________________________________2．转像系统分____________________和___________________两大类， 其作用是：_________________________________________ 3．一学生带500度近视镜，则该近视镜的焦距为_________________, 该学生裸眼所能看清的最远距离为_________________。

4．光通过光学系统时能量的损失主要有：________________________,题2-4图题2-5图题2-6图建设单位：施工单位：编制单位：技术负责人： 审批人：编制人： 审核人：编制日期： 审批日期：目录1 工程概况________________________和_______________________。

第 1 页 共 4 页
安 科 技 大 学2009—2010 学 年 第 1 学 期 期 末 考 试 试 题（卷）
院（系、部）
： 班级： 姓名： 学号： 装 订 线 装 订 线 以 内 不 准 作 任 何 标 记 装 订 线
第 2 页 共 4 页
安 科 技 大 学2009—2010 学 年 第 1 学 期 期 末 考 试 试 题（卷）
院系： 班级： 姓名： 学号：
装 订 线 装 订 线 以 内 不 准 作 任 何 标 记 装 订 线
第 3 页 共 4 页
西 安 科 技 大 学2009—2010 学 年 第 1 学 期 期 末 考 试 试 题（卷）
院系： 班级： 姓名： 学号：
装 订 线 装 订 线 以 内 不 准 作 任 何 标 记 装 订 线
第 4 页 共 4 页
西 安 科 技 大 学2009—2010 学 年 第 1 学 期 期 末 考 试 试 题（卷）
院系： 班级： 姓名： 学号：
装 订 线 装 订 线 以 内 不 准 作 任 何 标 记 装 订 线。

简答题、填空题：1、光线的含义是什么？波面的含义是什么？二者的关系是什么？光线：发光点发出光抽象为许许多多携带能量并带有方向的几何线。

波面：发光点发出的光波向四周传播时，某一时刻起振动位相相同的点所构成的等相位面。

二者关系：波面法线即为光线。

2、什么是实像？什么是虚像？如何获得虚像？实像：实际光线相交所会聚成的点的所组成的像。

虚像：光线的延长线相交所形成的点所组成的像。

如何获得虚像：光线延长线所形成的同心光束。

3、理想光学系统几对基点？分别是什么？2对。

像方焦点（F’），像方主点（H’），物方焦点（F），物方主点（H）。

4、什么是孔径光阑？什么是入瞳？什么是出瞳？孔径光阑与入瞳、出瞳之间有什么系？孔径光阑：限制进入光学系统的成像光束口径的光阑称为孔径光阑。

入瞳：孔径光阑在透镜后，经前面光学系统所成的像，称为入瞳。

出瞳：孔径光阑在透镜前，经后面光学系统所成的像，称为出瞳。

关系：入瞳、出瞳和孔径光阑对整个系统是共轭的，经过入瞳的光线必经过孔径光阑、也经过出瞳。

5、光学系统的景深是什么含义？能够在像面上获得清晰像的物空间深度，就是系统的景深。

6、发生干涉的条件是什么？发生干涉的最佳光源是什么类型的光源？两列光波的频率相同，相位差恒定，振动方向一致的相干光源。

7、近场衍射和远场衍射的区别是什么？近场衍射：光源和衍射场或二者之一到衍射屏的距离比较小时的衍射。

远场衍射：光源和衍射场都在衍射屏无限远处的衍射。

8、什么是光学系统的分辨率？人眼的极限分辨率是多少？极限分辨角为60``(=1`)9、完善像和理想光学系统的含义分别是什么？完善像：每一个物点对应唯一的一个像点。

或者，物点发出的同心光束经过光学系统后仍为同心光束。

或者，入射波面为球面波时，出射波面也为球面波。

理想光学系统：任何一个物点发出的光线在系统的作用下所有的出射光线仍然相交于一点的系统。

10、近轴光线的条件是什么？近轴光线所成像是什么像？条件：当孔径角U很小时，I、I’和U’很小。
