高速铁路弱电系统介绍

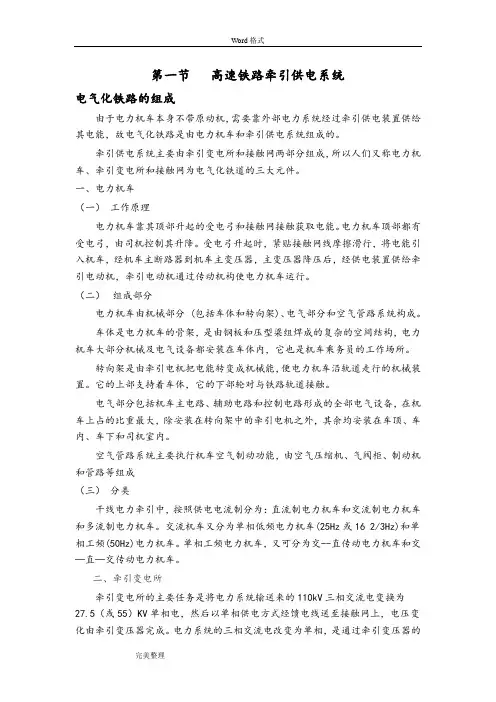

第一节高速铁路牵引供电系统电气化铁路的组成由于电力机车本身不带原动机，需要靠外部电力系统经过牵引供电装置供给其电能，故电气化铁路是由电力机车和牵引供电系统组成的。

牵引供电系统主要由牵引变电所和接触网两部分组成，所以人们又称电力机车、牵引变电所和接触网为电气化铁道的三大元件。

一、电力机车（一）工作原理电力机车靠其顶部升起的受电弓和接触网接触获取电能。

电力机车顶部都有受电弓，由司机控制其升降。

受电弓升起时，紧贴接触网线摩擦滑行，将电能引入机车，经机车主断路器到机车主变压器，主变压器降压后，经供电装置供给牵引电动机，牵引电动机通过传动机构使电力机车运行。

（二）组成部分电力机车由机械部分 (包括车体和转向架)、电气部分和空气管路系统构成。

车体是电力机车的骨架，是由钢板和压型梁组焊成的复杂的空间结构，电力机车大部分机械及电气设备都安装在车体内，它也是机车乘务员的工作场所。

转向架是由牵引电机把电能转变成机械能，便电力机车沿轨道走行的机械装置。

它的上部支持着车体，它的下部轮对与铁路轨道接触。

电气部分包括机车主电路、辅助电路和控制电路形成的全部电气设备，在机车上占的比重最大，除安装在转向架中的牵引电机之外，其余均安装在车顶、车内、车下和司机室内。

空气管路系统主要执行机车空气制动功能，由空气压缩机、气阀柜、制动机和管路等组成（三）分类干线电力牵引中，按照供电电流制分为：直流制电力机车和交流制电力机车和多流制电力机车。

交流机车又分为单相低频电力机车(25Hz或16 2/3Hz)和单相工频(50Hz)电力机车。

单相工频电力机车，又可分为交--直传动电力机车和交—直—交传动电力机车。

二、牵引变电所牵引变电所的主要任务是将电力系统输送来的110kV三相交流电变换为27.5（或55）KV单相电，然后以单相供电方式经馈电线送至接触网上，电压变化由牵引变压器完成。

电力系统的三相交流电改变为单相，是通过牵引变压器的电气接线来实现的。

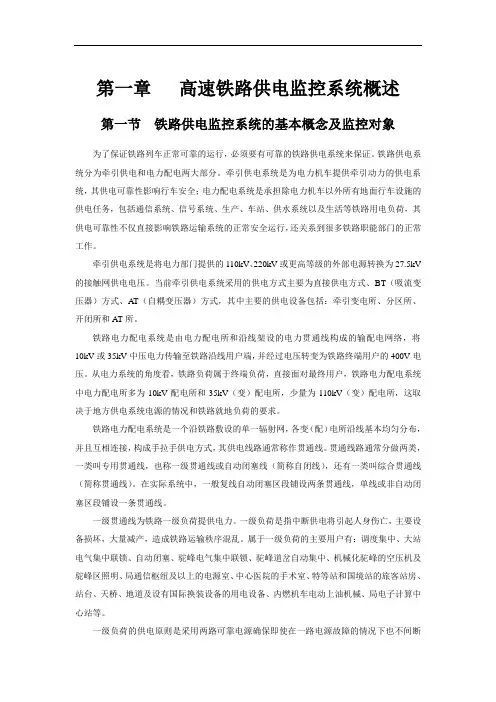

第一章高速铁路供电监控系统概述第一节铁路供电监控系统的基本概念及监控对象为了保证铁路列车正常可靠的运行，必须要有可靠的铁路供电系统来保证。

铁路供电系统分为牵引供电和电力配电两大部分。

牵引供电系统是为电力机车提供牵引动力的供电系统，其供电可靠性影响行车安全；电力配电系统是承担除电力机车以外所有地面行车设施的供电任务，包括通信系统、信号系统、生产、车站、供水系统以及生活等铁路用电负荷，其供电可靠性不仅直接影响铁路运输系统的正常安全运行，还关系到很多铁路职能部门的正常工作。

牵引供电系统是将电力部门提供的110kV、220kV或更高等级的外部电源转换为27.5kV 的接触网供电电压。

当前牵引供电系统采用的供电方式主要为直接供电方式、BT（吸流变压器）方式、AT（自耦变压器）方式，其中主要的供电设备包括：牵引变电所、分区所、开闭所和AT所。

铁路电力配电系统是由电力配电所和沿线架设的电力贯通线构成的输配电网络，将10kV或35kV中压电力传输至铁路沿线用户端，并经过电压转变为铁路终端用户的400V电压。

从电力系统的角度看，铁路负荷属于终端负荷，直接面对最终用户，铁路电力配电系统中电力配电所多为10kV配电所和35kV（变）配电所，少量为110kV（变）配电所，这取决于地方供电系统电源的情况和铁路就地负荷的要求。

铁路电力配电系统是一个沿铁路敷设的单一辐射网，各变（配）电所沿线基本均匀分布，并且互相连接，构成手拉手供电方式，其供电线路通常称作贯通线。

贯通线路通常分做两类，一类叫专用贯通线，也称一级贯通线或自动闭塞线（简称自闭线），还有一类叫综合贯通线（简称贯通线）。

在实际系统中，一般复线自动闭塞区段铺设两条贯通线，单线或非自动闭塞区段铺设一条贯通线。

一级贯通线为铁路一级负荷提供电力。

一级负荷是指中断供电将引起人身伤亡，主要设备损坏，大量减产，造成铁路运输秩序混乱。

属于一级负荷的主要用户有：调度集中、大站电气集中联锁、自动闭塞、驼峰电气集中联锁、驼峰道岔自动集中、机械化驼峰的空压机及驼峰区照明、局通信枢纽及以上的电源室、中心医院的手术室、特等站和国境站的旅客站房、站台、天桥、地道及设有国际换装设备的用电设备、内燃机车电动上油机械、局电子计算中心站等。

高速铁路牵引供电系统电气化铁路的组成由于电力机车本身不带原动机，需要靠外部电力系统经过牵引供电装置供给其电能，故电气化铁路是由电力机车和牵引供电系统组成的。

牵引供电系统主要由牵引变电所和接触网两部分组成，所以人们又称电力机车、牵引变电所和接触网为电气化铁道的三大元件。

一、电力机车（一）工作原理电力机车靠其顶部升起的受电弓和接触网接触获取电能。

电力机车顶部都有受电弓，由司机控制其升降。

受电弓升起时，紧贴接触网线摩擦滑行，将电能引入机车，经机车主断路器到机车主变压器，主变压器降压后，经供电装置供给牵引电动机，牵引电动机通过传动机构使电力机车运行。

（二）组成部分电力机车由机械部分(包括车体和转向架)、电气部分和空气管路系统构成。

车体是电力机车的骨架，是由钢板和压型梁组焊成的复杂的空间结构，电力机车大部分机械及电气设备都安装在车体内，它也是机车乘务员的工作场所。

转向架是由牵引电机把电能转变成机械能，便电力机车沿轨道走行的机械装置。

它的上部支持着车体，它的下部轮对与铁路轨道接触。

电气部分包括机车主电路、辅助电路和控制电路形成的全部电气设备，在机车上占的比重最大，除安装在转向架中的牵引电机之外，其余均安装在车顶、车内、车下和司机室内。

空气管路系统主要执行机车空气制动功能，由空气压缩机、气阀柜、制动机和管路等组成（三）分类干线电力牵引中，按照供电电流制分为：直流制电力机车和交流制电力机车和多流制电力机车。

交流机车又分为单相低频电力机车(25Hz或162/3Hz)和单相工频(50Hz)电力机车。

单相工频电力机车，又可分为交--直传动电力机车和交—直—交传动电力机车。

二、牵引变电所牵引变电所的主要任务是将电力系统输送来的110kV三相交流电变换为27.5（或55）kV单相电，然后以单相供电方式经馈电线送至接触网上，电压变化由牵引变压器完成。

电力系统的三相交流电改变为单相，是通过牵引变压器的电气接线来实现的。

牵引变电所通常设置两台变压器，采用双电源供电。

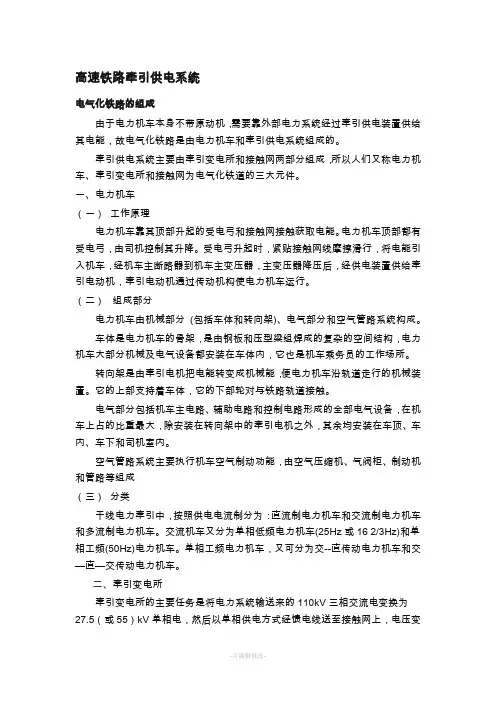

高速铁路牵引供电系统（组成）高速铁路牵引供电系统电气化铁路的组成由于电力机车本身不带原动机，需要靠外部电力系统经过牵引供电装置供给其电能，故电气化铁路是由电力机车和牵引供电系统组成的。

牵引供电系统主要由牵引变电所和接触网两部分组成，所以人们又称电力机车、牵引变电所和接触网为电气化铁道的三大元件。

一、电力机车（一）工作原理电力机车靠其顶部升起的受电弓和接触网接触获取电能。

电力机车顶部都有受电弓，由司机控制其升降。

受电弓升起时，紧贴接触网线摩擦滑行，将电能引入机车，经机车主断路器到机车主变压器，主变压器降压后，经供电装置供给牵引电动机，牵引电动机通过传动机构使电力机车运行。

（二）组成部分电力机车由机械部分(包括车体和转向架)、电气部分和空气管路系统构成。

车体是电力机车的骨架，是由钢板和压型梁组焊成的复杂的空间结构，电力机车大部分机械及电气设备都安装在车体内，它也是机车乘务员的工作场所。

转向架是由牵引电机把电能转变成机械能，便电力机车沿轨道走行的机械装置。

它的上部支持着车体，它的下部轮对与铁路轨道接触。

电气部分包括机车主电路、辅助电路和控制电路形成的全部电气设备，在机车上占的比重最大，除安装在转向架中的牵引电机之外，其余均安装在车顶、车内、车下和司机室内。

空气管路系统主要执行机车空气制动功能，由空气压缩机、气阀柜、制动机和管路等组成（三）分类干线电力牵引中，按照供电电流制分为：直流制电力机车和交流制电力机车和多流制电力机车。

交流机车又分为单相低频电力机车(25Hz或16 2/3Hz)和单相工频(50Hz)电力机车。

单相工频电力机车，又可分为交--直传动电力机车和交—直—交传动电力机车。

二、牵引变电所牵引变电所的主要任务是将电力系统输送来的110kV三相交流电变换为27.5（或55）kV单相电，然后以单相供电方式经馈电线送至接触网上，电压变化由牵引变压器完成。

电力系统的三相交流电改变为单相，是通过牵引变压器的电气接线来实现的。

13.供电(ɡònɡ diàn)系统(xìtǒng)13.1供电系统(ɡònɡ diàn xì tǒnɡ)构成与功能13.1.1系统(xìtǒng)构成城市轨道交通供电系统(xìtǒng)由以下几部分组成：主变电所、中压供电网络、牵引变电所及降压变电所、牵引网系统、动力照明配电系统、电力监控系统（SCADA）及杂散电流防护系统。

13.1.2系统功能1. 主变电所将来自于城市电网的高压110kV变换为中压35kV电源。

2. 中压供电网络将主变电所的中压电源经中压供电网络分配到各牵引变电所及降压变电所。

3. 牵引变电所及降压变电所牵引变电所将中压电源降压整流后变成供轨道交通列车使用的直流1500V电源；降压变电所将中压电源降为低压0.4/0.23kV后，供轨道交通动力、照明设备使用。

4. 牵引网系统来自于牵引变电所的DC1500V电源通过牵引网（接触网和回流轨）为轨道交通列车提供电能。

5. 动力照明配电系统来自于降压变电所的低压0.4/0.23kV电源通过低压配电系统供给动力照明设备电能。

6. 电力监控系统（SCADA）在轨道交通控制中心，通过调度端（控制中心）、通道、执行端，对整个供电系统主要电气设备进行控制、监视、测量、调节。

7. 杂散电流腐蚀防护系统减少因直流牵引供电引起的经回流轨泄漏的电流（杂散电流）及减少杂散电流的扩散，避免杂散电流对附近结构钢筋、金属管件的电腐蚀，并对杂散电流进行监测。

14.通信系统通信系统是轨道交通运营指挥、企业管理、公共安全治理、服务乘客的网络平台，它是轨道交通正常运转的神经系统，为列车运行的快捷、安全、准点提供了基本保障。

通信系统在正常情况下应保证列车安全高效运营、为乘客出行提供高质量的服务保证；在异常情况下能迅速转变为供防灾救援和事故处理的指挥通信系统。

14.1设计原则及主要设计标准14.1.1设计原则1.通信系统应建成一个高可靠、易扩充、组网灵活和相对独立的专用综合数字通信网，并能方便地与XX市其它轨道交通线路通信系统互连互通。

CRH1型动车组辅助供电系统的功能和监控
概述
一、辅助供电系统的监控原理
1.当列车正常运行时，辅助电源系统的大多数功能自动受到监控，不需要处理。

2.本系统由本地的与列车中央电脑系统TCMS通信的牵引控制系统进行监控。

二、辅助供电系统正常操作原理
1.当启动牵引系统时，辅助逆变器将得到DC环节电压的供电。

(1)在DC环节电压达到正确限值以后，系统自动启动。

(2)5个辅助逆变器之一，会首先为公用三相总线供电。

(3)闭合自身的三相隔离接触器并实施软启动。

2.三相AC总线得到供电后，其他逆变器将其振幅、频率和相位继电器同步后的电压供给三相AC总线，然后闭合隔离接触器。

当关闭系统时，首先关闭逆变器，再断开隔离接触器。

3.当对三相AC总线供电/断电时，电池充电器会自动启动/关闭。

三、辅助供电系统救援回送操作原理
辅助供电的功能与正常操作模式相同。

四、辅助供电系统固定电源操作原理
1.当连接固定电源时，三相总线的负载容量会受到限制。

2.在这种模式下，电池充电器成为主负载，其启动方式与正常操作模式相同。

五、三相辅助供电系统接地操作原理
正常运行时，应使用接地开关将三相辅助供电系统在Tp 车内接地，这就避免了启动辅助逆变器模块的可能性。

六、辅助供电系统外部三相电源连接操作原理
可以通过Tp或Mc车上的插座连接外部400V三相电源。

在车库或列车救援时使用这种电源。

只要连接了外部电源，司机操控台面板B2上的外接电源显示绿灯即亮。

高速铁路牵‎引供电系统‎电气化铁路‎的组成由于电力机‎车本身不带‎原动机，需要靠外部‎电力系统经‎过牵引供电‎装置供给其‎电能，故电气化铁‎路是由电力‎机车和牵引‎供电系统组‎成的。

牵引供电系‎统主要由牵‎引变电所和‎接触网两部‎分组成，所以人们又‎称电力机车‎、牵引变电所‎和接触网为‎电气化铁道‎的三大元件‎。

一、电力机车（一）工作原理电力机车靠‎其顶部升起‎的受电弓和‎接触网接触‎获取电能。

电力机车顶‎部都有受电‎弓，由司机控制‎其升降。

受电弓升起‎时，紧贴接触网‎线摩擦滑行‎，将电能引入‎机车，经机车主断‎路器到机车‎主变压器，主变压器降‎压后，经供电装置‎供给牵引电‎动机，牵引电动机‎通过传动机‎构使电力机‎车运行。

（二）组成部分电力机车由‎机械部分(包括车体和‎转向架)、电气部分和‎空气管路系‎统构成。

车体是电力‎机车的骨架‎，是由钢板和‎压型梁组焊‎成的复杂的‎空间结构，电力机车大‎部分机械及‎电气设备都‎安装在车体‎内，它也是机车‎乘务员的工‎作场所。

转向架是由‎牵引电机把‎电能转变成‎机械能，便电力机车‎沿轨道走行‎的机械装置‎。

它的上部支‎持着车体，它的下部轮‎对与铁路轨‎道接触。

电气部分包‎括机车主电‎路、辅助电路和‎控制电路形‎成的全部电‎气设备，在机车上占‎的比重最大‎，除安装在转‎向架中的牵‎引电机之外‎，其余均安装‎在车顶、车内、车下和司机‎室内。

空气管路系‎统主要执行‎机车空气制‎动功能，由空气压缩‎机、气阀柜、制动机和管‎路等组成（三）分类干线电力牵‎引中，按照供电电‎流制分为：直流制电力‎机车和交流‎制电力机车‎和多流制电‎力机车。

交流机车又‎分为单相低‎频电力机车‎(25Hz或‎16 2/3Hz)和单相工频‎(50Hz)电力机车。

单相工频电‎力机车，又可分为交‎--直传动电力‎机车和交—直—交传动电力‎机车。

二、牵引变电所‎牵引变电所‎的主要任务‎是将电力系‎统输送来的‎110kV‎三相交流电‎变换为27‎.5（或55）kV单相电‎，然后以单相‎供电方式经‎馈电线送至‎接触网上，电压变化由‎牵引变压器‎完成。

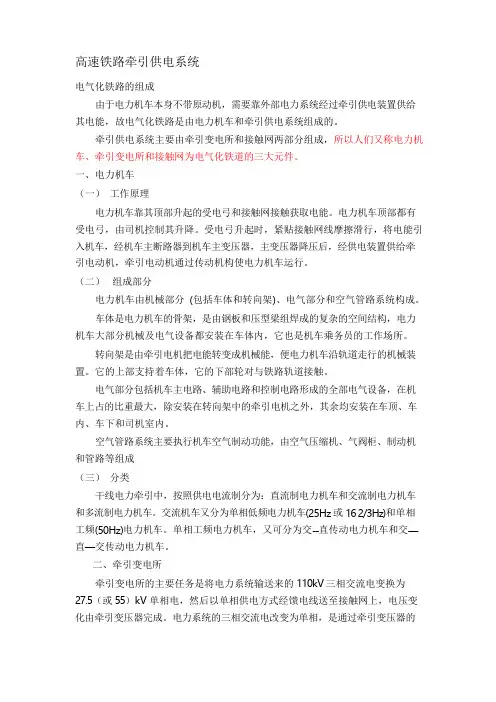

高速铁路牵引供电系统电气化铁路的组成由于电力机车本身不带原动机，需要靠外部电力系统经过牵引供电装置供给其电能，故电气化铁路是由电力机车和牵引供电系统组成的。

牵引供电系统主要由牵引变电所和接触网两部分组成，所以人们又称电力机车、牵引变电所和接触网为电气化铁道的三大元件。

一、电力机车（一）工作原理电力机车靠其顶部升起的受电弓和接触网接触获取电能。

电力机车顶部都有受电弓，由司机控制其升降。

受电弓升起时，紧贴接触网线摩擦滑行，将电能引入机车，经机车主断路器到机车主变压器，主变压器降压后，经供电装置供给牵引电动机，牵引电动机通过传动机构使电力机车运行。

（二）组成部分电力机车由机械部分(包括车体和转向架)、电气部分和空气管路系统构成。

车体是电力机车的骨架，是由钢板和压型梁组焊成的复杂的空间结构，电力机车大部分机械及电气设备都安装在车体内，它也是机车乘务员的工作场所。

转向架是由牵引电机把电能转变成机械能，便电力机车沿轨道走行的机械装置。

它的上部支持着车体，它的下部轮对与铁路轨道接触。

电气部分包括机车主电路、辅助电路和控制电路形成的全部电气设备，在机车上占的比重最大，除安装在转向架中的牵引电机之外，其余均安装在车顶、车内、车下和司机室内。

空气管路系统主要执行机车空气制动功能，由空气压缩机、气阀柜、制动机和管路等组成（三）分类干线电力牵引中，按照供电电流制分为：直流制电力机车和交流制电力机车和多流制电力机车。

交流机车又分为单相低频电力机车(25Hz或16 2/3Hz)和单相工频(50Hz)电力机车。

单相工频电力机车，又可分为交--直传动电力机车和交—直—交传动电力机车。

二、牵引变电所牵引变电所的主要任务是将电力系统输送来的110kV三相交流电变换为27.5（或55）kV单相电，然后以单相供电方式经馈电线送至接触网上，电压变化由牵引变压器完成。

电力系统的三相交流电改变为单相，是通过牵引变压器的电气接线来实现的。

牵引变电所通常设置两台变压器，采用双电源供电。

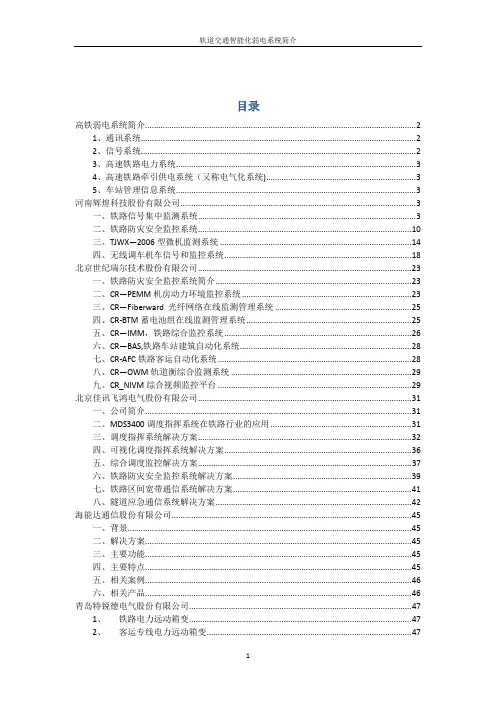

目录高铁弱电系统简介 (2)1、通讯系统 (2)2、信号系统 (2)3、高速铁路电力系统 (3)4、高速铁路牵引供电系统（又称电气化系统) (3)5、车站管理信息系统 (3)河南辉煌科技股份有限公司 (3)一、铁路信号集中监测系统 (3)二、铁路防灾安全监控系统 (10)三、TJWX—2006型微机监测系统 (14)四、无线调车机车信号和监控系统 (18)北京世纪瑞尔技术股份有限公司 (23)一、铁路防灾安全监控系统简介 (23)二、CR—PEMM机房动力环境监控系统 (23)三、CR—Fiberward 光纤网络在线监测管理系统 (25)四、CR-BTM蓄电池组在线监测管理系统 (25)五、CR—IMM，铁路综合监控系统 (26)六、CR—BAS,铁路车站建筑自动化系统 (28)七、CR-AFC铁路客运自动化系统 (28)八、CR—OWM轨道衡综合监测系统 (29)九、CR_NIVM综合视频监控平台 (29)北京佳讯飞鸿电气股份有限公司 (31)一、公司简介 (31)二、MDS3400调度指挥系统在铁路行业的应用 (31)三、调度指挥系统解决方案 (32)四、可视化调度指挥系统解决方案 (36)五、综合调度监控解决方案 (37)六、铁路防灾安全监控系统解决方案 (39)七、铁路区间宽带通信系统解决方案 (41)八、隧道应急通信系统解决方案 (42)海能达通信股份有限公司 (45)一、背景 (45)二、解决方案 (45)三、主要功能 (45)四、主要特点 (45)五、相关案例 (46)六、相关产品 (46)青岛特锐德电气股份有限公司 (47)1、铁路电力远动箱变 (47)2、客运专线电力远动箱变 (47)3、铁路小容量箱变 (48)4、牵引供电智能箱式分区所(开闭所) (49)5、DC600V地面整流电源箱变 (49)杭州海康威视数字技术股份有限公司 (50)电子围栏系统 (56)高铁弱电系统简介高速铁路弱电系统工程包括车辆运行的四电系统，即通信系统、信号系统、牵引供电系统、电力系统；以及车站管理信息系统两大部分.1、通讯系统高速铁路通信系统包含通信承载网、通信业务网、通信支撑网三个部分。

001第三章 高速铁路电力供电系统高速铁路电力岗位维修人员，必须掌握高速铁路电力专业基本知识。

了解高速铁路电力供电系统和电力SCADA 系统基本原理和设计特点。

第一节 电力供电系统一、电力系统概述电力系统是由发电厂、变电站、输电线、配电系统和负荷组成的有机整体，是现代社会最重要、最庞杂的系统之一。

通常把包括动力、发电、变电、输电、配电及用电的全部系统称为动力系统。

将电力系统中输送、变换和分配电能的整个环节称为电力网。

它们的关系如图3-1所示（以水力发电为例）。

图3-1 动力系统、电力系统和电力网示意图（一）发电厂发电厂就是将煤、水力、原子能等一次能源转换为电能——二次能源的工厂。

按照发电厂所使用的一次能源不同，发电厂可分为火力发电厂、水力发电厂、原子能发电厂等，火力发电和水力发电在我国电能生产中占有很大的比例，除此之外，还有风力、地热和太阳能发电等。

（二）电力网电力网担负着将发电厂和电能用户连接起来组成系统的任务，它对于电力系统的可靠性和经济性运行有着重要的意义。

图3-2是电力系统组成示意图，虚线框内是电力系统的电力网部分。

电力网由各种电压等级的输、配电线路和变（配）电站（所）组成。

电力网的任务是将电能从发电厂输送和分配到电能用户。

按其功能常分为输电网和配电网两大部分，输电网是由220 kV及以上的输电线路和与其相连接的变电所组成，是电力系统的主要网络，其作用是将电能输送到各个地区的配电网或直接输送给大型企业用户。

配电网是由110 kV及以下的配电线路和与其相连接的配电所（或简单的配电变压器）组成，其作用是将电能输送到各类用户。

为了减少电流在输电网络上产生的电能损耗，在远距离的输电网中，一般采用超高压（330 kV以上）输电方式。

发电厂的发电机端电压不可能过高（一般为6～10 kV），电能用户的电压也不可能很高（一般为10 kV及以下），因此，电力网还担负着改变电压等级的作用，这就是变（配）电所（站）。

高铁弱电系统集成建设工程管理研究摘要：系统集成工程总承包建设模式作为一种新兴的服务方式，是近来国际工程项目管理中发展势头最猛的一个行业。

工程项目集成建设管理的本质就是最优化的综合统筹管理。

文章结合工程实例，就高铁弱电系统集成建设工程管理展开相关探讨。

关键词：高铁弱电系统；集成建设；工程管理高速铁路工程系统由六大部分构成，分别是工务工程系统、动车组系统、通信信号系统、牵引供电系统、运营调度系统和旅客服务系统，这六大系统在高速铁路的运营中发挥着各自重要作用。

高速铁路系统集成实践的深入将对我国高速铁路的建设理念、设计理念、技术平台、工程项目管理和建设管理体系产生重要而深远的影响。

一、工程概况某高铁弱电系统包括通信系统、传输系统、无线通信系统、公务及站内通信系统、调度电话通信系统、统、计算机网络系统等。

为规范该高铁弱电工程系统设备采购和安装承包合同的实施行为，提高该高铁弱电系统集成项目管理的工作效率，使业主、设计单位、集成管理单位、供货商等项目参与方之间的工作制度化、规范化、标准化，保证供货和安装承包合同的设备和安装质量、避免接口遗漏、降低工程风险，从而保证该高铁弱电系统集成工程的顺利实施，特采取如下工程管理方法。

二、高铁弱电系统集成建设工程管理措施（一）进度控制管理进度管理是该弱电系统集成管理服务的一个重要方面，是保证项目始终能围绕目标计划进行的一项关键工作。

进度控制的目的是使项目按预定的计划进展，进度控制是一个反馈控制的过程。

进度计划和进度控制不可分割的。

根据计划分级管理的要求，进度分级控制的概念，计划分为大的目标计划，以及供货商根据目标计划和本身的生产周期和特点制定的二级网络计划，和每个月根据实际生产条件和进度制定的三级网络计划。

相应的进度控制也分为一级进度控制，二级进度控制和三级进度控制，也就是说以月为单位对实际项目进度，和各级计划进行比较，发现实际进度和各级计划之间的差异，并且分析产生差异的原因，采取对策及时调整三级网络计划，使得整个目标计划(一级计划)能过如期完成，从而保证整个项目目标的实现。

高速铁路系统的供电系统设计高速铁路系统作为现代城市交通的重要组成部分，对供电系统的可靠性、稳定性、经济性和安全性要求极高。

本文将就高速铁路系统的供电系统设计进行探讨，以期帮助读者更好地了解高速铁路系统的供电系统架构和特点。

一、高速铁路系统的供电方式高速铁路系统的供电方式一般分为集中供电和分散供电两种。

集中供电指的是整个铁路线路集中由一处变电站进行供电，电能通过接触网和牵引变流器向高速列车传输。

这种供电方式的优点是供电线路简单，安全可靠。

但是缺点也很明显，如果变电站出现故障，整条铁路线将不能正常运行。

分散供电则是将供电分布在铁路线路的不同位置，开发各个区段之间置变电所，在铁路线路上通过多个独立的接触网进行配电供电。

这种供电方式的优势在于可靠性更高，不会因为某一处故障而影响整条铁路线的运营。

同时也可以在供电系统中引入新的技术和材料，提高供电效率和质量。

二、高速铁路系统的供电系统架构与高速列车的牵引电动机不同，城市轨交列车的驱动系统往往被设计为交流传动系统。

高速铁路系统的牵引系统一般采用的是交流变频传动技术，将由接触网采集的高压交流电源转化为列车驱动所需的交流电源。

高速铁路系统的供电系统可分为接触网、牵引变流器、高速列车牵引系统、监控系统和保护系统等几个部分。

1. 接触网接触网是高速铁路系统的主要供电方式，支持列车行进时的供电。

接触网的主要结构包括导线、支撑系、张紧机构、防震补偿机构、介电子和地面接地等。

导线需要具备高强度、高耐腐蚀性和高导电性等特点。

支撑系统要能够适应各种复杂的地形和气候环境。

张紧机构的作用是标定接触网的张力，保证导线的持续稳定运行。

防震补偿机构主要用于适应列车行驶过程中的负荷和振动等因素。

介电子是用于接触网与其他地面物体之间的绝缘耦合。

接地系统的作用则是消除接触网的悬浮电荷。

2. 牵引变流器牵引变流器可以将接触网的高速交流电压转换成列车的适宜电压和电流，以传输到列车的高速交流变频牵引系统中，经控制后给高速列车牵引电机供电。

交通行业弱电技术在火车站安检系统的应用设计与操作方法随着科技的发展，交通行业正迅速引入弱电技术，以提高安检系统的效率和准确性。

尤其是在火车站安检系统的应用中，弱电技术的应用越来越广泛。

本文将探讨交通行业弱电技术在火车站安检系统中的应用设计和操作方法。

一、弱电技术在火车站安检系统中的应用设计1. 弱电技术的概述弱电技术是指与强电技术相对应的一种技术，主要运用低电压、低电流的电信号进行电气传输和控制。

在火车站安检系统中，弱电技术的应用主要涉及到电信号传输、视频监控、信息处理等方面。

2. 弱电系统的组成火车站安检系统的弱电技术主要包括监控系统、通讯系统和数据处理系统。

监控系统通过安装摄像头和现代化人脸识别技术，实现对进出站旅客的监控和识别；通讯系统用于安检人员之间以及与其他部门之间的信息传递，有效提高沟通效率；数据处理系统负责安检数据的收集、处理和分析，为安检工作提供重要的决策支持。

3. 弱电技术在安检系统中的应用（1）安全感知技术的应用：通过使用红外线、雷达等感知技术，可以实时监测到进出站旅客的身体热量、物品尺寸等信息，从而辅助判断是否存在安全隐患。

（2）智能分析技术的应用：利用人工智能技术，对监控画面进行实时分析和识别，可以智能判断旅客是否携带危险品或违禁物品，提高检查效率和准确性。

（3）数据处理技术的应用：通过大数据的存储和分析，可以对安检系统中的各项指标进行综合评估和改进，为管理者提供决策依据。

二、弱电技术在火车站安检系统中的操作方法1. 监控系统的操作（1）灵活调整摄像头角度和位置，以保证监控覆盖全面无死角。

（2）设置合适的监控画面分辨率和亮度，以便清晰地观察到旅客行为以及携带物品的细节。

（3）对于异常情况和可疑人员，及时通过通讯系统与安检人员进行沟通，并配合进行后续处理。

2. 数据处理系统的操作（1）定期对数据进行备份和存储，确保数据的安全性和完整性。

（2）建立科学的数据分析模型，对安检系统中的各项指标进行定期统计和分析，为安检工作的改进提供科学依据。

高铁站弱电项目施工方案项目概述高铁站弱电项目是指在高铁站建设过程中，进行有关弱电设备和系统的安装和调试工作。

弱电项目包括但不限于：通信系统、安防监控系统、电子显示系统、综合布线系统等。

本文将介绍高铁站弱电项目的施工方案。

施工流程高铁站弱电项目的施工流程可以分为以下几个步骤：1. 方案设计在施工前，需要进行方案设计。

方案设计是确保施工工作能够顺利进行的重要环节。

设计方案应符合相关规范和标准，并满足高铁站使用需求。

方案设计的内容包括施工图纸、材料清单、工程量清单等。

2. 材料采购根据方案设计中的材料清单，进行材料采购工作。

采购的材料应符合相关标准和规范，并保证质量可靠。

材料采购过程中，需要对供应商进行评估，并与供应商签订采购合同。

3. 施工准备在施工前，需要进行施工准备工作。

施工准备工作包括但不限于：准备施工场地、搭建施工临时设施、安装施工用电设备等。

4. 施工工作施工工作包括设备安装、系统配置和联调测试等。

在施工过程中，施工人员应遵守相关安全规范，并确保施工质量和进度。

5. 调试验收在施工完成后，进行调试验收工作。

调试验收包括对安装的设备和系统进行功能测试、联调测试和性能测试等。

调试验收合格后，方可进行正式交付。

施工要求为确保高铁站弱电项目施工质量，施工人员需遵守以下要求：1. 遵守安全规范施工人员应遵守相关施工安全规范，正确使用安全防护设备，并确保施工现场的安全。

2. 遵循施工规范施工人员应遵循相关施工规范，正确安装设备和系统，防止损坏和错误连接。

3. 注意质量控制施工人员应严格控制施工质量，保证设备和系统的可靠性和稳定性。

4. 确保施工进度施工人员应按照施工计划，合理安排工作时间，保证施工进度的合理性和准时交付。

5. 编写施工记录施工人员应及时记录施工工作的过程和结果，以便后续的检查和维护工作。

施工管理高铁站弱电项目的施工管理包括对施工人员、施工现场和施工质量的管理。

1. 人员管理施工人员应具备相关的资质和技能，并参加相关培训。
